空气开关与漏电保护器的区别【今天终于明白了】
新人教版初中物理九年级下册漏电保护器和空气开关的区别
空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作用和保险丝一样。
漏点保护器是火线起作用，如果人接触火线，那么通过人体和大地构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体。
这两个装置都是用的电磁原理，其间还包括放大电路。
这些内容在高中物理课本都能找到。
可以在百度上找这个的原理电路图，一看就明白了。
剩余电流保护装置(以下简称RCD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。
为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小，而作为发出动作跳闸信号，并完成动作跳闸任务的保护电器。
在装设漏电保护器的低压电网中，正常情况下，电网相线对地泄漏电流（对于三相电网中则是不平衡泄漏电流）较小，达不到漏电保护器的动作电流值，因此漏电保护器不动作。
当被保护电网内发生漏电或人身触电等故障后，通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时，则漏电保护器就会发生动作跳闸的指令，使其所控制的主电路开关动作跳闸，切断电源，从而完成漏电或触电保护的任务。
空气开关1.小型断路器有何用途？用于照明、动力配电系统作过载和短路保护，以及线路的不频繁转换之用漏电保护器是通过检测用电器具有无漏电，只要有毫安级的漏电则它立即自动断开电源。
空气开关仅仅是一个大电流的空气隔离开关不具备检测功能，只是提供一个隔离点使电路能够通断自如。
但是现在有将两者做成一体的复合开关江苏省地方标准《江苏省住宅设计标准》（ＤＢ３２／３８０－２０００）第８．１．３条第４款规定：除壁挂式空调电源插座外“所有电源插座回路均应设漏电保护装置，有条件时宜按回路分别设置漏电保护装置”。
什么是漏电保护开关-漏电开关和空气开关有什么区别-
什么是漏电保护开关?漏电开关和空气开关有什么区别?
目前根据市面上销售的漏电保护器开关的工作原理将其分为三大类，电压型、电流型以及脉冲型。
电压型漏电保护开关接于变压器中性点和大地间，当触点时中性点偏移对地面产生电压，从而起到保护动作切断电源，但是由于它是对整个配变低压网进行保护，所以不能够分级保护。
由于停电范围大，动作较为频繁，目前已经被淘汰。
而脉冲型电流保护器在发生触电时，三相不平衡漏电流的相位以及幅值突然发生了变化，以此为动作信号，目前被广泛的运用在电流型漏电保护器上。
漏电开关和空气开关有什么区别？
1、空气开关是我们平常的熟称，它正确的名称叫做空气断路器。
空气断路器一般为低压的，即额定工作电压为1Kv。
空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。
它的保护功能的类型及保护方式由用户根据需要选定。
如短路保护、过电流保护、分励控制、欠压保护等。
其中前两种
保护为空气的基本配置，后两种为选配功能。
所以讲空气还能在故障状态(负载短路、负载过电流、低电压等)下切断电气回路。
2、漏电开关的正确称呼为剩余电流保护装置(以下简称RCD)，是一种具有特殊保护功能(漏电保护)的空气。
它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。
为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD 能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
空气开关与漏电开关
空气开关与漏电开关一、空气开关和漏电开关1、空气开关空气开关是通常的叫法，学名称为空气断路器，简称空开，以空气为灭弧介质，控制电气回路的分合开关。
空气开关具有多种保护功能，如短路保护、过载（电流）保护、分励控制、欠压保护等。
短路保护和过载（电流）保护是基本配置，分励控制和欠压保护是选配功能。
普通空开有2个保护功能：过载保护和短路保护，只有在过载或短路时跳闸。
2、漏电开关又叫漏电保护器或漏电断路器，是电路中漏电电流超过预定值时能自动动作的开关。
漏电开关有3个保护功能：过载保护、短路保护和漏电保护。
（1）漏电开关分为电磁型和电子型两种。
目前市场上普遍是电子式漏电开关。
西方发达国家通常用电磁式漏电开关，但价格稍贵（有条件的建议用电磁式）。
（2）漏电开关下侧有一个测试按钮，可进行漏电测试。
按这个按钮后开关会跳闸。
一般环境选择动作电流≤30mA，动作时间≤0.1s；浴室、游泳池等场所漏电开关的额定动作电流≤10mA。
（3）漏电保护器，又叫剩余电流动作保护器，简称RCD，一般分为3种：①不带过载、短路保护，仅有漏电保护的RCD，也称为漏电开关。
②带过载保护、短路保护和漏电保护的RCD，也称为漏电断路器。
③没有过载、短路保护功能，也不直接分合电路，仅有漏电报警作用的RCD，也称为漏电继电器，一般用于不断电的场所。
二、开关极数（P）P代表开关能断开的极数。
2P表示通过开关的两极都能断开；DNP表示只能断开一极，N是直接穿过开关的。
1、1P开关。
单极开关，具有热脱扣功能，火线进开关，零线不进，接线头只有1个，仅能控制火线，模数18mm，占1个位置。
用1P的前提是照明配电箱必须具有漏电脱扣功能，至少进线或出线的上一级要用漏电断路器。
2、2P开关。
单相2极开关，同时控制火线零线，均具有热脱扣功能，火线和零线都进开关，接线头2个，1个接火线1个接零线，为双进双出，模数2*18mm，占2个位置。
3、1P+N开关。
1单极+N断路器（“+N表示此线直通，不断开”），同时控制火线和零线，仅火线具有热脱扣功能；只能分断单相电路，火线零线不能接错（火线带保护；N不带保护，仅隔离。
漏电开关和空气开关的作用区别
漏电开关和空气开关的作用区别1、控制形式不同空气开关在线路发生短路状况才会断开；漏电保护器则是有人不当心碰触到线路发生触电行为才会断开。
2、断电原理不同空气开关是通过推断回路电流是否过载而断开；漏电保护器则是当人体接触火线时候，人体与火线形成“人〞“火〞“地〞的状态，此时只有火线有电流，则电磁产生磁力，将开关断开。
3、保护级别不同空气开关是过电保护，所以属于安级，而漏电保护器则属于毫安级，因必需要及时的切断电源，防止有人触电，所以级别相对空气开关高。
4、保护对象不同空气开关——保护设备的，空气开关主要是监测线路的电流大小，如果超过它的设定值就会跳开切断电路。
不管这个大电流是因为电器功率过大还是发生了触电或者绝缘损坏所导致，它都会跳开。
比如图中的空气开关设定值就是32A，当超过这个电流就会跳闸，而电路中小于这个电流是不会跳闸的。
一般空气开关也装在配电箱中，作为总开关和各支路开关使用。
漏电保护器——保护人，漏电断路器有不同规格，现在多用二合一型〔RCBO，漏电加短经过载保护合一〕，它的作用时当测到漏电时，就会断掉。
比如热水器，如果热水器漏电被【漏电保护器】检测到就会切断电源，防止人受到伤害。
漏电保护器的尺寸比空气开关要大，且价格也比空气开关贵。
漏电保护器上还有个测试按钮，建议每个月按一下，可测试漏电跳闸功能是否完好。
参照资料来源：百度百科—漏电保护器百度百科—空气开关1、触动状况不同空气开关是发生短路事故或故障才动作跳闸，而漏电保护开关是人身发生触电时才动作跳闸。
2、原理不同漏电保护开关作总开关，任何一条支路漏电超过设定值，总的漏电开关就会动作，整个配电盘都会失电，达到保护的目的。
线路短路一般会断开各个支路，总开关和其他支路依旧可以正常使用。
空气开关作总开关，任何一条支路漏电超过设定值，会断开漏电所在的支路，总开关和其他之路不受影响，线路短路一般会断开所在支路，总开关和其他支路依旧可以正常使用。
3、容量不同空气开关容量可大可小，而漏电保护开关容量不易做大，通常单相居多。

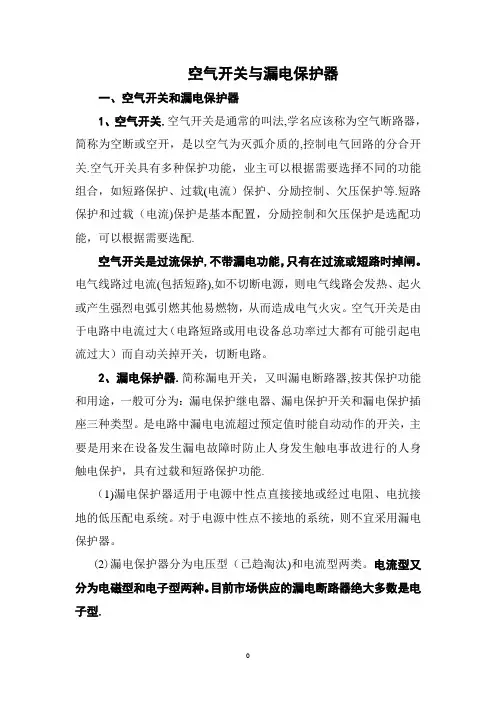

空气开关与漏电保护器
空气开关与漏电保护器一、空气开关和漏电保护器1、空气开关.空气开关是通常的叫法,学名应该称为空气断路器，简称为空断或空开，是以空气为灭弧介质的,控制电气回路的分合开关.空气开关具有多种保护功能，业主可以根据需要选择不同的功能组合，如短路保护、过载(电流）保护、分励控制、欠压保护等.短路保护和过载（电流)保护是基本配置，分励控制和欠压保护是选配功能，可以根据需要选配.空气开关是过流保护,不带漏电功能，只有在过流或短路时掉闸。
电气线路过电流(包括短路),如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾。
空气开关是由于电路中电流过大（电路短路或用电设备总功率过大都有可能引起电流过大）而自动关掉开关，切断电路。
2、漏电保护器.简称漏电开关，又叫漏电断路器,按其保护功能和用途，一般可分为：漏电保护继电器、漏电保护开关和漏电保护插座三种类型。
是电路中漏电电流超过预定值时能自动动作的开关，主要是用来在设备发生漏电故障时防止人身发生触电事故进行的人身触电保护，具有过载和短路保护功能.（1)漏电保护器适用于电源中性点直接接地或经过电阻、电抗接地的低压配电系统。
对于电源中性点不接地的系统，则不宜采用漏电保护器。
(2)漏电保护器分为电压型（已趋淘汰)和电流型两类。
电流型又分为电磁型和电子型两种。
目前市场供应的漏电断路器绝大多数是电子型.电磁型和电子型漏电开关的区别.二者原理不同，但目的一样，都是提供漏电保护。
电磁式的最大特点是:抗干扰能力强，可靠性高，动作功能不受电源电压影响，但结构复杂，价格高；通俗地说，不需电源也能正常工作。
电子式的特点是：容易实现高灵敏度，结构简单，调整方便，价廉；但抗干扰能力差,动作功能受电源电压影响。
电压低了或缺了一相或两相电时，内部线路板就不工作了,产品也就失去了保护功能。
西方发达国家通常用电磁式漏电断路器。
但国内有些厂家为了降低成本,在同一款产品将电磁式改为电子式，外观一模一样（识别：用一根电源线来测试，也就是0V测试,能动作就是电磁式的，如需另加电源才能测试的是电子式）。
空气开关和漏电保护器从外观上有什么区别
空气开关和漏电保护器从外观上有什么区别一、漏电开关也可以说是空气开关的一种，机械动作、灭弧方式都类似。
但由于漏电开关保护的主要是人身，一般动作值都是毫安级。
空气开关和漏电保护器最直观的区别就是漏电保护器有一个漏电试验按钮，而空气开关则没有。
二、空气开关与漏电保护器的区别（一）定义及工作原理不同1、空气开关空气开关也成为空气断路器。
其原理就是以空气作为绝缘介质，在电路中接通电流，使元件产生热量，促使里面的双金属片受到热量之后向上弯曲，推动杠杆，使锁住的锁扣打开，切断电源，从而空气开关就会自己自动跳闸，达到一个保护电流的作用。
一般自动跳闸的情况，都是因为电路承载过重，或者短路等问题。
而锁扣的打开就是采用杠杆装置，杠杆的推动可以让锁扣开启，达到自动跳闸的目的。
2、漏电保护器漏电保护器，顾名思义，就是防止漏电，造成安全事故而装置的一种开关。
漏电保护器的作用原理就是其中心有一块小小的芯片，这个芯片上共有两个名为绕组的东西，一个主一个副，主绕组又分为有两个绕组，即输出和输入电流绕组。
如果没有发生漏电的时候，输出的电流和输入进来的电流是相等的，从而在芯片上二磁通的矢量就为零，不会在绕组器上产生任何安全事故，如果一旦背离了这个原理，那么副绕组上就会产生电压，推动其内置的机构，最后并自动跳闸。
（二）保护作用不同空气开关一般长期用于防止电路承载过重，为防止人体触电，只是起着保险丝的作用；而漏电保护器则是防止人体触电和漏电，在电路承载过重方面并不会起太大的作用。
因为其两者的工作原理不同，导致的安全保护方面也是不一样的，所以两者是万千不能盲目的混用。
（三）动作检测的方式不同空气开关就是纯粹的因为电路过重导致跳闸，来保护用电安全；而漏电保护器所检测的是剩余电流，就是保护回路电流中性线和内相线的代数和，所以，这种剩余电流的装置，只需要躲开漏电值，并且十分灵敏的切断漏电保护器，防止直接接触到漏电电流的电击。
空气开关、漏电断路器和过压欠压保护器的区别
配电箱里空气开关、漏电断路器和过压欠压保护器的区别
一、漏电断路器
漏电断路器也称漏保，当家里出现漏电、短路、过载就自动断开跳闸。
漏保由两部分组成：一部分是断路器，另一部分是剩余电流动作保护寸器，二者组合在一起既有过载，短路保护作用，又有漏电保护作用。
可防止意外触电。
二、空气开关
空气开关又叫空气断路器，主要的用途就是当电路中电流超过额定电流会自动断开的开关，短路的情况下也会跳闸，但对漏电不起作用。
一般家里除照明、卫生间等用电回路，其他都可以用空气开关控制。
空开可保护电路不因过大的电流而烧毁，但只能保护电路。
三、过压欠压保护器
超压、过压、欠压保护器主要是用于电网电压出现突变，超压、过压、欠压时能智能自动快速切断电源的器件。
它的主要作用就是对电压进行全面监测、控制、保护。
还有一个开关，是我们熟悉的总开关。
总开关一般家庭都是选用2P空开控制过载，都是隔离开关，不具备短路，过载功能，仅起安全隔离的作用。
四、空气开关、漏电断路器、过压欠压保护器的区别
1、漏电保护器的作用：解决漏电问题，比如人体触电，电流通过人体流到地上，一般超过30毫安，漏电保护器就会切断电源，从而避免了电流对人体伤害。
2、空气开关的作用：通过开关的电流超过一定的电流时会因发热至金属片受热弯曲而导致开关脱扣切断电源，保护电路不因过大的电流而烧毁，只起到保护电路的作用。
3、超压过压欠压保护器主要作用就是对电压进行全面监测、控制、保护。
空气断路器与漏电保护器的区别
空气断路器与漏电保护器的区别空气开关是我们平常的熟称，它正确的名称叫做空气断路器。
空气断路器一般为低压的，即额定工作电压为1Kv。
空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。
它的保护功能的类型及保护方式由用户根据需要选定。
如短路保护、过电流保护、分励控制、欠压保护等。
其中前两种保护为空气断路器的基本配置，后两种为选配功能。
所以讲空气断路器还能在故障状态（负载短路、负载过电流、低电压等）下切断电气回路。
漏电开关的正确称呼为漏电保护断路器，是一种具有特殊保护功能（漏电保护）的空气断路器。
它除了空气断路器的基本功能外，还能在负载回路出现漏电（其泄漏电流达到设定值）时能迅速分断开关，以避免在负载回路出现漏电时对人员的伤害和对电气设备的不利影响。
漏电开关不能代替空气开关。
虽然漏电开关比空气开关多了一项保护功能，但在运行过程中因漏电的可能性经常存在而会出现经常跳闸的现象，导致负载会经常出现停电，影响电气设备的持续、正常的运行。
所以，一般只在施工现场临时用电或工业与民用建筑的插座回路中采用。
空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作用和保险丝一样。
而漏点保护器是火线起作用，如果人接触火线，那么通过人体和大地构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体。
这两个装置都是用的电磁原理，其间还包括放大电路。
这些内容在高中物理课本都能找到。
可以在百度上找这个的原理电路图，一看就明白了。
空气开关是防止线路短路或者超负荷用的。
只要线路短路或者超负荷它就会跳闸，漏电了不会跳闸。
而漏电保护器只有漏电的时候会跳闸。
超负荷或者短路的时候它不会跳闸。
俩个刚好相反。
空气开关:空气开关是控制电气回路的分合开关，若以空气为灭弧介质的称空气开关。
一般以额定电流（负荷）选择，做为电气回路的总开关使用。
漏电保护器：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气开关与漏电保护器的区别【今天终于明白了】
马上开春天了，很多从事水产养殖的朋友都会有新的采购计划。
市面上看上外表一样的产品你真的了解产品的核心部件吗？今天小编给大家介绍一下，希望能够帮到您！有准备的人已经提前动手了！
一、空开的分类：脱扣方式有热动、电磁和复式脱扣3种。
二、空开的工作原理当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。
当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源开关的脱扣机构是一套连杆装置。
当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。
如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。
按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。
三、空开的主要作用在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁
钩，使主触点断开。
欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。
一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。
当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。
空气开关是我们平常的熟称，它正确的名称叫做空气断路器。
空气断路器一般为低压的，即额定工作电压为1Kv。
空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。
它的保护功能的类型及保护方式由用户根据需要选定。
如短路保护、过电流保护、分励控制、欠压保护等。
其中前两种保护为空气断路器的基本配置，后两种为选配功能。
所以讲空气断路器还能在故障状态（负载短路、负载过电流、低电压等）下切断电气回路。
漏电开关漏电开关，开关的一种，主要用于防止漏电事故的发生，其开关的动作原理是：在一个铁芯上有两个绕组，主绕组和副绕组。
主绕组也有两个绕组：分别为输入电流绕组和输出电流绕组。
无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大器推动执行机构，使开关跳闸。
漏电开关的正确称呼为剩余电流保护装置(以下简称RCD)，是一种具有特殊保护功能（漏电保护）的空气
断路器。
它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡
电流和谐波电流)。
为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
漏电保护器是一种利用检测被保护电网内所发生的相线对
地漏电或触电电流的大小，而作为发出动作跳闸信号，并完成动作跳闸任务的保护电器。
在装设漏电保护器的低压电网中，正常情况下，电网相线对地泄漏电流（对于三相电网中则是不平衡泄漏电流）较小，达不到漏电保护器的动作电流值，因此漏电保护器不动作。
当被保护电网内发生漏电或人身触电等故障后，通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时，则漏电保护器就会发生动作跳闸的指令，使其所控制的主电路开关动作跳闸，切断电源，从而完成漏电或触电保护的任务。
它除了空气断路器的基本功能外，还能在负载回路出现漏电（其泄漏电流达到设定值）时能迅速分断开关，以避免在负载回路出现漏电时对人员的伤害和对电气设备的不利影响。
