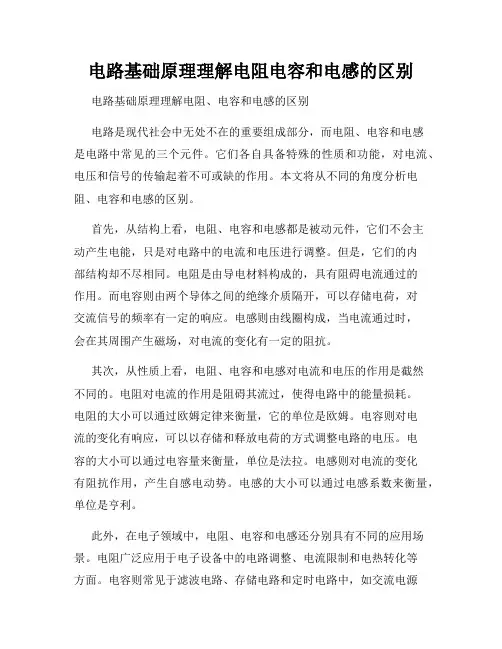

电路基础原理理解电阻电容和电感的区别

电路基础原理理解电阻电容和电感的区别

电路基础原理理解电阻电容和电感的区别电路基础原理理解电阻、电容和电感的区别电路是现代社会中无处不在的重要组成部分,而电阻、电容和电感是电路中常见的三个元件。

它们各自具备特殊的性质和功能,对电流、电压和信号的传输起着不可或缺的作用。

本文将从不同的角度分析电阻、电容和电感的区别。

首先,从结构上看,电阻、电容和电感都是被动元件,它们不会主动产生电能,只是对电路中的电流和电压进行调整。

但是,它们的内部结构却不尽相同。

电阻是由导电材料构成的,具有阻碍电流通过的作用。

而电容则由两个导体之间的绝缘介质隔开,可以存储电荷,对交流信号的频率有一定的响应。

电感则由线圈构成,当电流通过时,会在其周围产生磁场,对电流的变化有一定的阻抗。

其次,从性质上看,电阻、电容和电感对电流和电压的作用是截然不同的。

电阻对电流的作用是阻碍其流过,使得电路中的能量损耗。

电阻的大小可以通过欧姆定律来衡量,它的单位是欧姆。

电容则对电流的变化有响应,可以以存储和释放电荷的方式调整电路的电压。

电容的大小可以通过电容量来衡量,单位是法拉。

电感则对电流的变化有阻抗作用,产生自感电动势。

电感的大小可以通过电感系数来衡量,单位是亨利。

此外,在电子领域中,电阻、电容和电感还分别具有不同的应用场景。

电阻广泛应用于电子设备中的电路调整、电流限制和电热转化等方面。

电容则常见于滤波电路、存储电路和定时电路中,如交流电源滤波电容、计算机存储器和定时电路等。

电感主要应用于变压器、电感电源和振荡电路等领域,如变压器中的互感器、电感电源中的电感元件和振荡电路中的电感电感等。

最后,电阻、电容和电感在交流电和直流电的响应上也有所不同。

对于交流电,电阻通过使电流和电压同相位的方式作用于电路;电容则使电流滞后电压90度;而电感则使电流超前电压90度。

总之,电阻、电容和电感是电路中不可或缺的元件,它们在电流、电压和信号的传输过程中具有不同的功能和特性。

通过深入理解它们的结构、性质和应用,可以更好地设计和优化电路,实现电能的高效转换和传输。

直流电路中的电阻电容和电感

直流电路中的电阻电容和电感

直流电路中的电阻电容和电感直流电路中的电阻、电容和电感一、引言电阻、电容和电感是直流电路中常见的三种基本元件,它们在电路中起着重要的作用。

本文将详细介绍直流电路中电阻、电容和电感的特性和应用。

二、电阻电阻是指阻碍电流通过的物理量,单位为欧姆(Ω)。

在直流电路中,电阻对电流的变化非常稳定,线性关系明显。

1. 特性- 电阻产生的主要效应是消耗电能,通过电阻的电流与电压之间遵循欧姆定律:I = V/R。

- 不同材质的电阻具有不同的电阻值,例如金属导体常用的电阻材料有铜、银等。

- 电阻的温度系数是描述电阻随温度变化的特性,一般表示为ppm/℃,常见的电阻温度系数有正温度系数和负温度系数。

2. 应用- 电阻可用于限流和分压,例如电阻在电源前串联可实现限流保护。

- 电阻还可以用于电压调节和分压,通过串联电阻可以实现电压的稳定输出。

- 在电子电路中,电阻还可用于电压分配和电流检测。

三、电容电容是指存储电荷的能力,单位为法拉(F)。

在直流电路中,电容能够存储电荷,并且对电流的变化具有一定的延迟效应。

1. 特性- 电容器由两个带电极板之间的介质隔开,当施加电压时,正负电荷在两板之间积累,形成电场。

- 电容器的容量大小取决于两板之间的面积、板间距以及介质介电常数。

- 电容器的充放电过程与时间有关,充电过程中电容器内的电荷线性增加,而放电过程则是指数型减少。

2. 应用- 电容可用于直流电源的滤波,通过并联电容器实现对电源的干扰信号滤除。

- 电容还可以用于启动电机、存储能量等。

四、电感电感是指导体中所产生的自感感应,单位为亨利(H)。

在直流电路中,电感对电流的变化具有抵抗效应,并且能够存储磁能。

1. 特性- 电感通过阻碍电流的变化来储存磁能,并产生电动势抵抗电流的变化。

- 电感的大小取决于线圈的匝数、截面积以及磁导率。

- 电感的极性具有反向电压的特性,在电流变化快速的场合会产生自感电压。

2. 应用- 电感可用于直流电源的滤波,通过串联电感器实现对电源中的高频噪声滤除。

电阻、电容、电感及其阻抗、容抗、感抗概念回顾

电阻、电容、电感及其阻抗、容抗、感抗概念回顾

电阻、电容、电感及其阻抗、容抗、感抗概念回顾(/yeqishi/article/details/5441820)[原创]作者不抬杠由于目前板卡中的固态电容被广泛的使用与普及,造成一些非专业网站和非专业人员常把电容和阻抗混淆在一起。

我们可以经常看到一些非专业网站的文章里谈到固态电容的阻抗或阻抗特性如何如何等,错误的认为“固态电容具有低阻抗特性”。

为使大家清楚的认识阻抗与电阻、电容、电感、感抗、容抗之间的关系,我来讲解一下这方面的专业知识。

电阻有阻碍电流通过的作用,这种阻碍作用叫作电阻,以字母R或r表示,单位为欧姆Ω。

电容表示被介质分隔的二个任何形状的导体,在单位电压作用下,容储电场能量(电荷)能力的一个参数,以字母C表示,单位为法拉F。

电容在数值上等于导体所具有的电量与两导体电位差(电压)之比值,既:C=Q/U式中:C--电容,Q--电荷,U--电压电荷以字母Q表示,单位为库仑。

一个电子的电荷是1.6×10ˉ19库仑。

电感自感与互感的统称。

自感---当闭合回路中的电流发生变化时,回路本身的磁通也发生变化,因此在回路中会产生感应电动势,这种现象称为自感现象,这种感应电动势叫做自感电动势。

以字母L表示,单位为亨H。

互感---当两只线圈互相靠近,其中一只线圈中电流发生变化时,则其与第二只线圈环链的磁通也发生变化,在第二只线圈中产生感应电动势。

这种现象叫做互感现象,简称互感。

以字母M表示,单位为亨H。

感抗交流电流过具有电感的电路时,电感有阻碍交流电流过的作用,这种作用叫做感抗,以符号XL表示,单位为欧姆Ω。

感抗在数值上等于电感L乘以频率ƒ的2π倍,即:XL=2πfL容抗交流电流过具有电容的电路时,电容有阻碍交流电流过的作用,这种作用叫做容抗,以符号XC表示,单位为欧姆。

容抗在数值上等于2π与电容C,频率ƒ乘积的倒数,即:XC=1/(2πfC)阻抗交流电流过具有电阻、电感、电容的电路时,它们有阻碍交流电流过的作用,这种作用叫作阻抗,以字母Z表示,单位为欧姆Ω 。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电阻、电容、电感的区别
电容、电感与电阻的区别,很多老师和同学都是不熟悉的,甚至在交流电路中,有很多人还将它们的作用混为一谈,都按电阻的作用来进行分析,从而造成了很多低级错误,笔者在此略作一个辨析,以供大家参考。

一、对电流影响的本质不同
1、电阻
导体电阻对电流的阻碍作用,实际上是自由电荷与导体中其余部分的碰撞(比如金属导体中自由电子和金属阳离子的碰撞),使自由电荷的定向移动能量损失,转化为其余部分热运动动能的过程,有序的定向移动向无序的热运动的转化,即电能向内能的转化,这种无序的热运动不能完全自发的转化为有序的自由电荷定向移动,也就是说,这种能量转化具有方向性。

2、电容
在不稳定电路中,当与电容器并联的其余部分两端电压高于电容器两极板间电压时,就会在其余部分和电容器之间形成充电电流,电容器被充电,定向移动的电荷被转移到电容器极板上,在两板间形成电场,将电路中的电能转化为储存于两板间的电场能,能量还是有序的。

当与电容器并联的其余部分两端电压低于电容器两极板间电压时,就会在电容器和其余部分之间形成放电电流,电容器被充电,电荷从电容器极板上转移到电路中发生定向移动,将储存于两板间的电场能转化为电路中的电能。

从上述分析可以看出来,如果不考虑电磁辐射的话,电容器充放电,实际上是两种有序运动的相互转化。

3、电感
在不稳定电路中,当与电感器(线圈)串联的电路中电流增加时,电流形成的磁场增强导致电感器中磁通量增大,进而引起自感电动势阻碍电流的增加,这一过程,电路中传来的电能转化为电感器中的磁场能;反过来,当与电感器(线圈)串联的电路中电流减小时,电流形成的磁场减弱导致电感器中磁通量减小,进而引起自感电动势阻碍电流的减弱,这一过程,电感器中的磁场能转化为电路中的电能。

从上述分析可以看出来,如果不考虑电磁辐射的话,电感器的自感现象,实际上也是两种有序运动的相互转化。

二、对电流影响的表现不同
1、暂态电路中
(1)电阻:阻碍电流R U I =
(2)电容:
①充电过程:阻碍电流R U U I C -=,可以将此式变形为R U R U I C -=,其中R U 可以看作是电路中的电压产生的正向电流,R
U C 可以看作是电容器电压产生的反向电流,电路中的电流是这两个电流的和。

②稳定过程:相当于断路,阻止电流。

③放电过程:充当电源C U I R
=,提供电压,使电路中形成电流。

(3)电感:①电流增强:阻碍电流增加U E I R -=
自,可以将此式变形为E U I R R =-自,其中R U 可以看作是电路中的电压产生的正向电流,E R 自
可以看作是电感器自感电动势产生的反向电流,电路中的电流是这两个电
流的和。

②稳定过程:相当于导线,导通电流。

③电流减弱:充当电源E I R =自
,提供电压,使电路中形成电流。

2、交流电路中
(1)电阻:电阻U l R I S ρ==不随交流频率变化,通过的电流与加在两端的电压相位相同,由cos P IU ϕ=、0ϕ=可知,电阻的功率可以直接用P IU =计算。

(2)电容:容抗12πC U X I fC
==随交流频率增大而减小(电流变化越快,充放电越容易进行),且“通过”(充放电)的电流与加在两板间的电压相位相差π2ϕ=(充放电电流()q C u u i C t t t ∆∆∆∆===∆∆∆,即电流i 正比于电压u 随时间的导数,若m sin u U t ω=,则m m πcos sin()2
C U i I t t X ωω==+),由cos P IU ϕ=可知,电容器的功率为零,即电容器不消耗电能——其实质是充电时电能转化为两板间电场能储存起来,放电时电场能又回到电路中转化为电能。

(3)电感:感抗2πL U X fL I =
=随交流频率增大而增大(电流变化越快,自感现象越明显),且通过的电流与电感器两端的电压(即自感电动势)相位相差π2ϕ=-(电感器两端电压i u e L t ∆==∆自,则电压u 正比于电流i 随时间的导数,若m sin u U t ω=,则m m πcos sin()2C U i I t t X ωω=-=-),由cos P IU ϕ=可知,电感器的功率为零,即电感器不消耗电能——其实质是电流增强时电能转化为电感器中的磁场能储存起来,电流减弱时磁场能又回到电路中转化为电能。

(4)两个相关问题
①变压器的空载电流
变压器副线圈不接负载时,变压器原线圈就是一个纯电感,因此,加在原线圈两端的电压与原线圈中的电流相位相差π2
ϕ=-,因此,原线圈输入功率实际上是零,副线圈也没有输出功率,这是符合能量守恒定律的。

另外,理想变压器的线圈自感系数L 趋于无穷大,因此,尽管变压器空载时原线圈中有电流,但是这个空载电流却趋近于零0L U I X =
→空。

②交流电路中元件的串并联后的总阻抗、总电压、总电流
电阻和电容串联,通过两个元件电流相位相同,但是电压相位却不同,例如m sin i I t ω=,则m sin R u I R t ω=、m πsin()2C C u I X t ω=-
,则两元件的总电压)R C u u u I t ωθ=+=-,其中tan C X R
θ=
,也就是说,两元件的串联阻抗并不等于两元件阻抗之和,而是Z =,两元件
的总电压有效值也不是两元件电压有效值之和,而是U =总。

同样的,电阻与电感串联时,总
阻抗Z =
U =总,也都不是两个元件的阻抗、电压之和。

电阻与电容并联时,两元件的电压相位相同,但是电流的相位却不同,
两元件的总电流I =
,显然总电流也不等于两个元件电流之和,而总阻抗Z
与两元件阻抗关系为
1Z =
并联时,也有类似的关系I =
1Z =。

【例1】如图所示,电路中A 、B 是两个完全相同的灯泡,L 是一个自感系数很大、电阻可忽略的自感线圈,C 是电容很大的电容器。

当S 刚闭合与闭合之后,A 、B 灯泡的发光情况是()
A .S 刚闭合后,A 亮一下又逐渐熄灭,
B 逐渐变亮B .S 刚闭合后,B 亮一下又逐渐变暗,A 逐渐变亮
C .S 闭合足够长时间后,A 和B 一样亮
D .S 闭合足够长时间后,A 、B 都熄灭
[解析]S 刚闭合时,电容器带电量为0,两板间电压为0,相当于导线,B 灯被短路;同时,线圈中的电流只能从原来的值0逐渐增加,S 刚闭合时相当于断路;稳定时,电容器是断路,线圈相当于导线,A 灯被短路。

因此,S 刚闭合后,A 亮一下又逐渐熄灭,B 逐渐变亮,稳定时B 灯亮,A 灯熄灭,本题答案选A 。

如果电路稳定后,再断开开关,则电容器相当于电源,只给B 供电,供电电压从原来的值U B 逐渐减小,故B 灯逐渐熄灭;线圈也相当于电源,只给A 供电,供电电流从原来的值I B 逐渐减小,因此A 灯突然变亮,然后逐渐熄灭。

【例2】(衡水中学2013届八模)如图甲所示,理想变压器原线圈通有正弦式交变电流,副线圈接有3个电阻和一个电容器.已知R 1=R 3=20Ω,R 2=40Ω,原、副线圈的匝数比为10:1,原线圈的输入功率为P =35W ,已知通过R 1的正弦交流电如图乙所示,则R 2的电
功率及流过电容器C 的电流分别为()
A .20W 1.75A
B .20W 0.25A
C .10W 0.25A
D .10W 0.50A
[解析]通过R 1的电流为I 1=1A ,所以R 1、R 2两端的电压为U =20V ,所以通过R 2的电流为I 2=0.50A ,因此R 1、R 2的电功率为120W P =、210W P =;变压器输入功率即输出功率,C P P P P
P +++=321,其中0=C P ,则有W 53=P ,由3233R I P =,可以算出流过电容器C 的电流I 3=0.50A 。

本题正确答案是D.
[易错提醒]本题容易错选C 。

错误的做法是,由IU P =可得副线圈输出电流为A 75.1==U
P I ,则流过电容器C 的电流为I 3=I -I 1-I 2=0.25A 。

显然,这样错的原因是不知道电容器会导致电流电压出现相位差,因此副线圈的输出功率绝不可以用IU P =计算,而且,这样做说明也不知道I 3与I 1、I 2存在相位差时,副线圈的总电流并不等于I 3与I 1、I 2之和,以至于连续犯错。
