路基边桩与边坡的放样
一张图看懂路基“三阶段、四区段、八流程”施工
三阶段：准备阶段→施工阶段→竣工阶段四区段:填筑区段→平整区段→碾压区段→检测区段八流程：施工准备→场地清理→分层填筑→摊铺平整→洒水晾晒→碾压夯实→检查签证→路基整修。
1、施工测量1.1 路基施工前，应根据恢复的线路中桩、设计图表、施工工艺和有关规定钉出路基用地界限桩和路基坡脚、边沟等的具体位置桩。
在距路中心一定安全距离处设立控制桩，其间距不应大于50m。
桩上标明桩号与路中心填挖高度,用（+)表示填方，用（-)表示挖方.1.2 在放完边桩后，应进行边坡放样,对高填地段，每填1m应复测中线桩，测定其标高及宽度,以控制边坡的大小。
1。
3 机械施工中，应在边桩处设立明显标志，宜在不大于200m的段落内，距中心桩一定距离处埋设能够控制标高的控制桩,进行施工控制。
发现桩被碰倒或丢失应及时补上.1.4 取土坑放样时，应在坑的边缘设立明显标志,注明土场供应里程及挖掘深度；作为排水用的取土坑，当挖至距坑底0。
2～0.3m时，应按设计修整坑底纵坡。
2、场地清理2.1 路基用地范围内的既有房屋、道路、河沟、通讯、电力设施、坟墓及其它建筑物,均应协助有关部门事先拆迁或改造；对于路基附近的危险建筑物应予以适当加固；对文物古迹应妥善保护。
2.2 路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植清理，砍伐的树木应移植于路基用地之外，进行妥善处理。
对全线的树根应全部挖除并将坑穴填平夯实；取土坑范围内的树根也应全部挖除。
2.3 在填方和借方地段的原地面应进行表面清理，清理深度应根据种植土厚度决定，清理出的种植土应集中堆放在弃土场。
填方地段在清理完地表面后，应整平压实到规定要求，方可进行填方作业.1、在基底清理完成并报监理工程师检测后，方可进行路基填筑。
1.1 打方格在路基填筑前，应用白灰打出方格，路基两边打小方格，采用小车倒料，以控制路基边缘填筑厚度；路基中心采用大车倒料，保证施工的进度。
容量10m3车辆（6m×6m）的方格,容量15m3车辆（7m×7m）的方格，容量20m3车辆（8m×9m）的方格，具体方格的大小根据路基底面宽度现场调整。
高边坡填、挖边线简单准确放样技术
高边坡填、挖边线简单准确放样技术各位测量朋友（特别是在山区施工的测量朋友），是否有兴趣讨论“高边坡填、挖边线简单准确放样技术”这个话题，本人在前几年的施工过程中积累了一点经验，与大家分享，共同讨论学习，为今后施工测量减轻劳动，提高效率。
我们知道，在路线穿过复杂地区（山地、沟槽地段），会设计有高填、高挖路基，一般高度从几米到几十米不等，高达10米以上填挖还设有台阶。
这样给我们的测量放样工作带来了很大的麻烦，放样工作量、工作难度都加大很多，更重要的是放样准确性很难控制。
高填挖边线放样需要数据较多，首先要有平面、纵断面，横断面这些数据，还要与现场地形线情况比较，得出设计线与地面线的交叉点即为高填、高挖边线。
据我调查，我们现在大部分同志采用的办法是：1、首先用全站仪放出中线。
2、采用水准仪、全站仪或其它办法测出每个桩号的横断面。
3、用CAD或其它工具绘出横断面图。
4、再到现场放出高填、挖边线。
当然有些朋友还有一些略为简单的办法，但大体差不太多，我们已可看出，这样放样是不是很麻烦，效率也很低。
是不是可以采用更简单、准确的方法代替这种办法呢，回答是当然的，不然就没必要讨论这个话题了。
简、快、准的方法是有的，原理与上面是一样的，也要通过以上说的平、纵，横断面及原地面数据来确定高填高挖边线，只是采用先进办法集中对这些数据进行快速处理，现场实时得到这些数据，进行准确、快速的放样。
具体过程如下。
1、充分利用全站仪的功能，进行三维放样，三维放样概念我想大家都知道吧，就是在平面坐标放样的同时进行高程放样。
2、采用三维坐标测量程序，计算断面的三维坐标数据，与全站仪配合，在现场实时完成高填高挖边线。
如下图：如上图所示，该路基断面为半挖半填，分别要放出填方边线及开挖线，要在测站点上直接放出这两个点，包括平面和高程，平面放样大家都知道，就是指挥棱镜到要求的角度和距离上，那么高程放样也一样，指挥棱镜到要求高度上，如上图，可以由设计数据计算出仪器放样时所需的高差读数，计算式如下：仪器高差读数＝设计线高程＋棱镜高度－全站仪视线高程仪器视线高程＝测站点高程＋测站点到仪器视轴的高度，或仪器视线高程＝后视点高程＋棱镜高度－后视读数填方边线设计高程＝中桩设计高程－横坡高差－边坡宽度/边坡坡度填方边线设计高程＝中桩设计高程－横坡高差－边坡宽度/边坡坡比挖方边线设计高程＝中桩设计高程－横坡高差＋碎落台高差＋边坡宽度/边坡坡比＋平台高差（如果有）关键点，朋友会问，在没放样时，边坡宽度还不知道，怎么计算设计高程啊，有了宽度不就可以直接放了吗，所以，我要告诉大家，边坡放样就是一个寻找边坡宽度的过程，这个过程大至为以下几个步骤：（以填方边线为例）（1）数据计算处理，采用高性能的计算程序，将路线的平、纵、横全部数据输入计算程序。
道路测量放样方法
道路测量放样方法-CAL-FENGHAI.-(YICAI)-Company One1毕业论文学生姓名：学号：学院：班级：题目：道路测量放样方法指导教师：实习日期： 2013 07 ——2014 05目录1 实习公司项目简介2 引言3 施工放样的基本方法已知距离的放样已知高程的放样4 中线放样中线放样简介全站仪配合RTK进行道路中线放样5 路基的施工放样路基的横断面施工放样路基边桩放样的一般要求路基横断面的放样方法路基的边坡放样6 路面的施工放样.槽的放样造物施工的放样挡土墙的施工放样沿线取土坑、弃土堆占地面积及土方量计算占地面积测算土方量测算7 放样后的复核工作8 结论9 参考文献10 致谢道路测量放样方法作者：杨尚锦指导老师：王中伟（实习单位：湖南路桥建设集团邮编：410000 电话号码：）一：实习公司项目简介公司简介?湖南路桥建设集团始建于1954年，现有员工4672名，有职称工程技术人员2300名。
2001年获建设部首批授予“公路工程施工总承包企业特级资质”.公司注册资本亿元，总资产为亿元，净资产亿元。
公司现有机械设备6800台套，总功率万千瓦，总值亿元，其中具有国内外先进水平的676台套。
公司坚持“科技兴司”方针，不断创新工艺，出色地承建了7座长江特大桥。
在桥梁大型双壁钢围堰施工、大直径深水基础施工等领域形成核心技术，先后获得50多项国家优质工程金、银奖，国家、省部级科技进步奖，12项国家专利技术，创造了良好的经济效益和社会效益，多次受到党和政府的高度评价，打造出“路桥湘军”品牌。
站在新的历史起点，公司决心认真贯彻党的十七大精神，坚决落实科学发展观，励精图治，奋发有为，推进改革，从严治司，以百倍的激情、昂杨的锐气，与支持公司的业主单位、忠诚合作的各位朋友共同创建精品工程，以优异成绩回报关心与支持公司建设与发展的上级领导和社会各界！公司所在项目简介?广深沿江高速公路是连接广州市至深圳市高速公路，是广东省“十一五”规划重点建设项目。
公路工程施工放样
公路工程施工放样前言在交通土木工程中，工程构造物主要指路基、路面、桥涵、隧道及其附属构造物和排水构造物。
在路基施工前，通过测量放样确定路线中线桩、公路用地界桩、路堑坡顶、路堤坡脚、边沟等构造物的施工位置；在施工过程中，通过测量放样对工程构造物外形几何尺寸进行控制和检测，及时修正偏差，以准确体现设计意图；在工程竣工后，通过测量对工程进行质量检查和验收。
实践证明，精确地测量放样能准确控制施工质量和节约工程成本。
因此，施工放样是工程施工过程中的重要一环，它贯穿工程施工全过程。
本文对其进行了一些探讨.公路工程施工放样的主要任务是利用测量技术将设计图纸上的工程构造物的平面位置和高程在实地标定出来，作为施工的依据。
在施工过程中，检测工程构造物的几何尺寸，以实现从设计图纸到工程实物的质和量的转变。
公路工程施工放样的依据是《公路工程技术标准》，各种构造物的施工技术规范、规程、测量规范等以及工程设计图纸。
测量放样工作应遵循从整体到局部的原则，先进行控制测量，再进行细部放样测量。
通过控制测量，建立起平面控制点和高程控制点与工程构造物特征点之间的平面位置和高程的几何联系。
以平面控制点的坐标和高程控制点的高程为依据，利用传统测量仪器进行距离、高程和角度的测量放样或者利用全站仪和GPS 进行三维坐标放样来确定工程构造物特征点在实地上的空间位置。
在放样过程中，工程设计图纸是图解控制点和工程构造物特征点之间几何关系的依据；现行的施工技术规范、规程，以及测量规范是核查放样结果精度的依据。
只有利用精度符合标准的几何数据，才能精确地测定工程构造物特征点的准确位置，以指导施工。
一、施工放样的基本方法1.1已知距离的放样距离放样即在地面上测设某已知水平距离，就是在实地上从一点开始，按给定的方向，量测出设计所需的距离定出终点。
1.11钢尺量距在地面上丈量已有两点间的直线距离时，应先用尺子量出两点间的距离，再考虑必要的改正数，以求得正确的水平距离。
公路工程路基横断面边桩放样的几种方法
公路工程路基横断面边桩放样的几种方法横断面边桩放样就是路基施工前，在地面上把路基轮廓表示出来，以确定路基施工范围，保证路基的正确施工。
边桩的位置与路基的填挖高度、边坡率、排水方式、防护型式以及地形有关，放样时主要根据路基横断面设计图（或路基设计表）和路基中心填挖高度进行。
由于设计与实际放样的路基中心位置和高程有一定的误差以及拆迁、伐树等人为影响，因此常根据路基中心实际填挖高度进行放样边桩。
一、根据路基中心填挖高度进行边桩放样1.平坦地面的边桩放样。
（1）路堤放样。
如图1所示，H为中桩填筑高度，B为路基全宽，边坡率为l:ml和1:m2的高度分别为h1、h2；b为护坡道宽，高为h3，边坡率为1:n2。
则路堤坡脚至中桩的距离为：L1=B/2+m1×h1+nl×(H-h1)L2=B/2+b＋m2×h2＋n2×h3（2）路堑放样。
如图2所示，H为中桩填筑高度，B为路基全宽，第一层边坡率为l:ml厚度为hl变坡处碎落台宽为bl；第二层边坡率为1:m2厚度为h2，护坡道宽为b2，边沟顶宽为b3。
则路堑坡顶至中桩的距离为：Ll=L2=B/2+b3+b2＋m2×h2+bl+m1×h1如果路堑边坡不止两处变坡，则应按各变坡层的厚度和边坡率计算路堑坡顶至中桩的距离。
值得注意的是如果路堑坡脚处设有矮墙等防护，则上式不一定适用，应根据设计图纸对路堑坡脚处的宽度按设计进行调整得出新的计算式。
同样路堤坡脚处设有重力式挡土墙、加筋挡土墙等防护，也应根据设计图纸进行调整。
如遇曲线有加宽时，放样应在加宽一侧加上加宽值。
对填方路基，为保证路基边缘压实度和修坡的需要，路基两侧设计时都要宽出至少20Cm，放样时须把此值加在L1、L2xx。
根据以上计算的数据，沿横断面方向丈量或测距，即可放出路基边桩。
2.倾斜地面的边桩放样。
倾斜地面上的边桩放样，在实际操作中常采用逐渐趋近法、边坡放样器法或坡脚尺法。

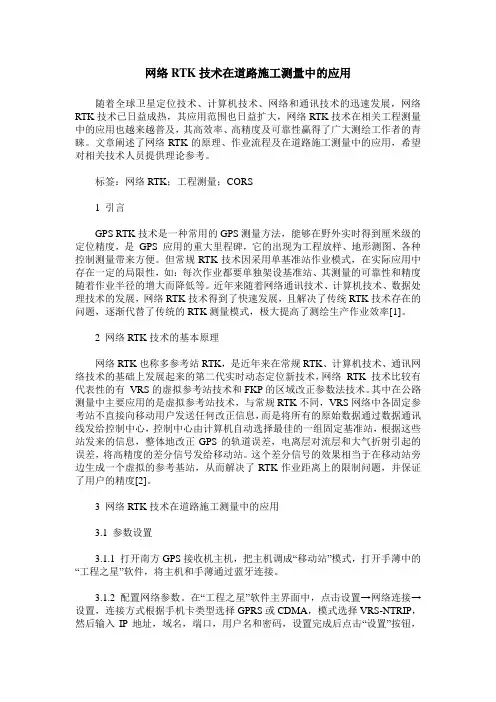

网络RTK技术在道路施工测量中的应用
网络RTK技术在道路施工测量中的应用随着全球卫星定位技术、计算机技术、网络和通讯技术的迅速发展，网络RTK技术已日益成热，其应用范围也日益扩大，网络RTK技术在相关工程测量中的应用也越来越普及，其高效率、高精度及可靠性赢得了广大测绘工作者的青睐。
文章阐述了网络RTK的原理、作业流程及在道路施工测量中的应用，希望对相关技术人员提供理论参考。
标签：网络RTK；工程测量；CORS1 引言GPS RTK技术是一种常用的GPS测量方法，能够在野外实时得到厘米级的定位精度，是GPS 应用的重大里程碑，它的出现为工程放样、地形测图、各种控制测量带来方便。
但常规RTK技术因采用单基准站作业模式，在实际应用中存在一定的局限性，如：每次作业都要单独架设基准站、其测量的可靠性和精度随着作业半径的增大而降低等。
近年来随着网络通讯技术、计算机技术、数据处理技术的发展，网络RTK技术得到了快速发展，且解决了传统RTK技术存在的问题，逐渐代替了传统的RTK测量模式，极大提高了测绘生产作业效率[1]。
2 网络RTK技术的基本原理网络RTK也称多参考站RTK，是近年来在常规RTK、计算机技术、通讯网络技术的基础上发展起来的第二代实时动态定位新技术，网络RTK 技术比较有代表性的有VRS的虚拟参考站技术和FKP的区域改正参数法技术。
其中在公路测量中主要应用的是虚拟参考站技术，与常规RTK不同，VRS网络中各固定参考站不直接向移动用户发送任何改正信息，而是将所有的原始数据通过数据通讯线发给控制中心，控制中心由计算机自动选择最佳的一组固定基准站，根据这些站发来的信息，整体地改正GPS的轨道误差，电离层对流层和大气折射引起的误差，将高精度的差分信号发给移动站。
这个差分信号的效果相当于在移动站旁边生成一个虚拟的参考基站，从而解决了RTK作业距离上的限制问题，并保证了用户的精度[2]。
3 网络RTK技术在道路施工测量中的应用3.1 参数设置3.1.1 打开南方GPS接收机主机，把主机调成“移动站”模式，打开手薄中的“工程之星”软件，将主机和手薄通过蓝牙连接。
路基路面施工放样
面线，BC 是设计路基顶面，h 是设计的填方高度，AB ，CD 是路基的边坡。
路基边坡的坡度通常用1：m 的形式表示，即：h i 1==（4-1） 式中m 由式（3在图4-2a ）中，O 点是公路中心线在地面上的位置，O ’是中心线在设计路面上的位置，B 、C 是公路中心线两侧的路基边界点。
根据路基路面的设计要求，在公路直线段边缘点B 、C 处于同一高度，路面横断面由路中心向两侧略向下倾斜形运行的离心力存在，汽车在这种路面上运行的稳定性将受到影响。
为了保证汽车在曲线段行驶的安全，在公路曲线半径小于表4-1规定的情况下，路基路面设计曲线段的路面边缘点B 、C 连线在曲线半径方向上形成倾角为α的横坡面。
如图4-4所示，这时B 、C 两点之间的高差为：i b tg b ⨯=⨯=αΔ2 （4-3）式中：2Δ为超高值，α为超高角，i 为路面超高横坡度，b 为路面BC 的设计宽度。
由于超高的存在，设计上B 、C 不在同一个高程面上，一般B 点的超高值为-Δ，则C 点的超高值为+Δ。
圆曲线段路面的设计超高值是常数，路面倾斜形成单向横坡，如图4-4b)所示。
缓和曲线段的路面超高值随着在缓和曲线上的长度的不同而变化，路面横坡倾斜由双向横坡面向单向横坡面逐步过渡。
汽车在平曲线上行驶时，需要比直线部分更大的行车宽度，当圆曲线半径小于或等于250m 时，在圆曲线段应按规定设置加宽，同时在曲线两端设置加宽缓和段。
曲线上的加宽值可从设计文件查取。
若圆曲线的加宽值为B j ，加宽缓和段内任一中桩的加宽值可按下式计算： 当加宽缓和段为直线过渡时：j cjx B L x B当加宽缓和段为高次抛物线过渡时：j j c j c jx B B L xB L x B ⎥⎦⎤⎢⎣⎡-=43)((3)(4式中：B jx ：加宽缓和段内任一中桩的加宽值；x ：对应于B jx 的中桩到加宽缓和段起点的长度； L C ：加宽缓和段（或者缓和曲线段）的长度。
路基边桩放样
渐进法路基中边桩放线在铁路路基或是公路路基土方施工中，对于路基的填筑是整个路基施工中的主要工作；那么路基填筑时路基中边桩的控制在整个施工中是最重要的环节。
它不仅控制整个路基线路的方向，更控制整个路基的填挖方量，所以对与路基中边桩的控制牵涉整个施工的质量和投资。
这里就自己个人现场工作心得对用渐进法放路基中边桩的方法做一个简单的介绍。
一．渐进法渐进法的原理是，先实测大概是设计某里程处S，且为大概边桩处的实地1点的高程H1，再看该里程处设计路肩顶标高H0，再看路基边坡坡率P和路肩半宽d，而后由：D=d+(H0-Hi ) ÷ P (i=1,2,…) （1）得出S里程处第一次计算的路基半宽D1，有（S，D1）为坐标代入到（JZBJS）坐标反算程序中，计算出方位角FWJ和平距PJ，有FWJ和PJ找出该点2，再第二次实测2点的高程H2，（由于第一次所实测的H1只是大概的位置，其高程H1可能和要放的准确点的高程有一定的误差，故反复的用到H2…….，故称为渐进法）再将H2代入到（1）中计算出D2，对于地面高差很小，比较平整的，可直接有D2和D1相比较，确定出再有2点左右移动（D2-D1）即可定出该里程的一边桩；对于地面不平整高差较大的，还要继续将（S，D2）代入到（JZBJS）程序中，重复上述的步骤，反复计算才能确定。
二．实际操作过程1. 带标高测的原理：一般我们在路基放线的时候，用的最多的就是自由设站方法，如果我们所用的后方交汇的两个控制点的标高都是准确的，那么我们直接控制后视棱镜的高度和仪器高，后方交汇所得的测站的标高就基本正确，或直接设站，架在有准确标高的控制点上也可；但当后方交汇的两个控制点最多只有一个有准确标高或直接设站时的控制点没有准确标高的时就得用带标高测方法，具体的操作方法是：将后视镜最后架在一个有准确标高的控制点或水准点上，盘左，盘右两次瞄准棱镜中心，得竖直角VR1和VR2（设VR1小于VR2，理论上VR1+VR2=360，但实测的时候有误差，下面的介绍就是为了平这个误差），将两个角度的秒数相加得V，再与60秒相比较：如V大于60秒：取A=（V-60）/2，将VR=VR1+A作为最终的竖直角；如V小于60秒：直接取两个实测竖直角中小的那个（VR1）作为最终的竖直角VR；利用公式：h=COS(VR)*SD+HI-LG （2）h：后视的有准确标高的控制点或水准点与测站点高差；VR：后视的最终竖直角；SD：测站点到后视点的斜距；HI：仪器高；LG：棱镜高；如h为“+“说明测站点比后视点低，那么测站点的标高即为：后视点标高-h如h为“-“说明测站点比后视点高，那么测站点的标高即为：后视点标高-h (h为“-“)这样就可以算出测站点的标高，而后对仪器里的测站坐标的高程重新调整即可，此为带标高测。
