空心砖砌体砌筑施工工艺标准
空心砖砌体工程施工工艺标准
空心砖砌体工程施工工艺标准29.1 技术准备（1）根据设计施工图纸及标准规范编制空心砖砌体专项的措施方案并经相关单位批准。
（2）根据现场条件，完成工程测量控制点的定位、移交、复核工作。
（3）编制工程材料、机具、劳动力的需求计划。
（4）完成进场材料的见证取样复检及砌筑砂浆的试配工作。
（5）组织施工人员进行技术、质量、安全、环境交底。
29.1.1 材料要求（1）砌筑砂浆强度等级必须符合设计要求，用于空心砖墙宜用水泥或混合砂浆。
1）水泥：一般采用32.5级或42.5级普通硅酸盐水泥或矿渣硅酸盐水泥，各强度等级水泥的强度数值见表3.1.2-1。
2）砂：一般宜用中砂，并不得含有有害物质，勾缝宜用细砂。
3）水：应使用自来水或天然洁净可供饮用的水。
4）塑化材料：有石灰膏、磨细石灰粉、电石膏和粉煤灰等，石灰膏的熟化时间不少于7d，严禁使用冻结和脱水硬化的石灰膏。
（2）砖的品种、强度等级必须符合设计要求，并应规格一致，有出厂合格证及试验单；用于空心砖砌体常有烧结空心砖、蒸压灰砂空心砖。
1）烧结空心砖：是以黏土、页岩、煤矸石为主要原料，经焙烧而成的，主要用于非承重部位的。
规格：长度有240mm、290mm；宽度有140mm、180mm、190mm；高度有90mm、115mm。
强度应符合表29.1.2-1要求。
孔洞及其结构见表29.1.2-2、尺寸允许偏差见表29.1.2-3、外观质量见表29.1.2-4。
强度等级（MPa）表29.1.2-1孔洞及其结构表29.1.2-2尺寸允许偏差表29.1.2-3外观质量表29.1.2-42）蒸压灰砂空心砖：规格长度有240mm；宽度有115mm；高度有53mm、90mm、115mm、175mm。
根据抗压强度值，将强度级别分为25、20、15、10四个等级见表29.1.2-5、尺寸允许偏差、外观质量和孔洞率见表29.1.2-6。
表29.1.2-5强度等级（MPa）尺寸允许偏差、外观质量和孔洞率表29.1.2-630 主要机具同等4条。
建筑工程页岩空心砖砌体施工工艺及质量控制
≥90%
检查方法 经纬仪或拉线尺量检查
水准仪和尺量检查 用2m托线板检查
用经纬仪或吊线、尺量检查
用2m靠尺，楔形尺检查 拉10m线，尺量检查
10m长拉线和尺量检查 尺量检查
与皮数杆比较尺量检查 尺量检查
用经纬仪或吊线检查，以底层窗口为准 百格网检查
三、目标样板
砌体施工后楼层 清洁
砌体成形质量达到重庆市“优质结构” 标准。
砌体施工要求达到的标准
顶次
顶目
1
轴线位移
2
墙体顶面标高
每层
3
垂直度
全高
≤10m >10m
4
பைடு நூலகம்
表面平整度
5
水平灰缝平直度
6
门窗洞口 (后塞口)
宽度 高度
7
水平灰缝厚度
8
构造柱截面
9
外墙窗口位置上下偏移
10
砂浆饱满度
允许偏差 (mm) 8
±10 3 8 15 5 7 ±4
砌体施工前楼层 清洁
全文共 126 页，点击查看详细资料。
砌体工程施工工艺 页岩空心砖
目录
目的 质量目标 目标样板 砌体施工工艺 安全文明施工
一、目的
统一施工做法 明确质量要求 规范作业程序 减少返工及修补工作提高劳动生产率 统一公司形象
二、质量目标
墙体灰缝饱满、灰缝厚度均匀一致、 墙面清洁、构造柱浇筑密实、后塞口 高度和砌块斜度一致、门窗过梁浇筑 密实、搁置长度满足规范要求、观感 质量好。

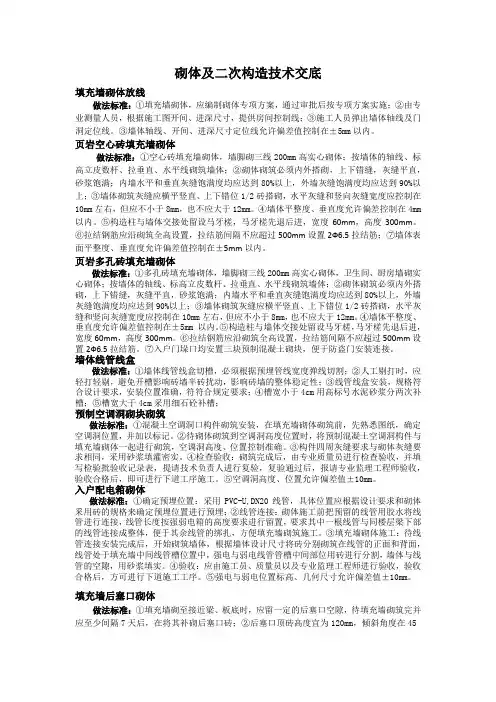

页岩空心砖填充墙砌体标准
砌体及二次构造技术交底填充墙砌体放线做法标准：①填充墙砌体，应编制砌体专项方案，通过审批后按专项方案实施；②由专业测量人员，根据施工图开间、进深尺寸，提供房间控制线；③施工人员弹出墙体轴线及门洞定位线。
③墙体轴线、开间、进深尺寸定位线允许偏差值控制在±5mm以内。
页岩空心砖填充墙砌体做法标准：①空心砖填充墙砌体，墙脚砌三线200mm高实心砌体；按墙体的轴线、标高立皮数杆、拉垂直、水平线砌筑墙体；②砌体砌筑必须内外搭砌，上下错缝，灰缝平直，砂浆饱满；内墙水平和垂直灰缝饱满度均应迖到80%以上，外墙灰缝饱满度均应迖到90%以上；③墙体砌筑灰缝应横平竖直、上下错位1/2砖搭砌，水平灰缝和竖向灰缝宽度应控制在10mm左右，但应不小于8mm，也不应大于12mm。
④墙体平整度、垂直度允许偏差控制在4mm 以内。
⑤构造柱与墙体交接处留设马牙槎，马牙槎先退后进，宽度60mm，高度300mm。
⑥拉结钢筋应沿砌筑全高设置，拉结筋间隔不应超过500mm设置2Ф6.5拉结筋；⑦墙体表面平整度、垂直度允许偏差值控制在±5mm以内。
页岩多孔砖填充墙砌体做法标准：①多孔砖填充墙砌体，墙脚砌三线200mm高实心砌体，卫生间、厨房墙砌实心砌体；按墙体的轴线、标高立皮数杆、拉垂直、水平线砌筑墙体；②砌体砌筑必须内外搭砌，上下错缝，灰缝平直，砂浆饱满；内墙水平和垂直灰缝饱满度均应迖到80%以上，外墙灰缝饱满度均应迖到90%以上；③墙体砌筑灰缝应横平竖直、上下错位1/2砖搭砌，水平灰缝和竖向灰缝宽度应控制在10mm左右，但应不小于8mm，也不应大于12mm。
④墙体平整度、垂直度允许偏差值控制在±5mm 以内。
⑤构造柱与墙体交接处留设马牙槎，马牙槎先退后进，宽度60mm，高度300mm。
⑥拉结钢筋应沿砌筑全高设置，拉结筋间隔不应超过500mm设置2Ф6.5拉结筋。
⑦入户门垛口均安置三块预制混凝土砌块，便于防盗门安装连接。
砌筑工程施工工艺
砌筑工程施工工艺(一)、普通实心砖墙砌筑1适用范围本工艺标准适用于作一般七层及七层以下的民用住宅墙体和工业厂房围护的墙体。
2引用标准砌体工程施工质量验收规范（GB50203—2002）3术语3.1砖墙为民用与工业建筑最为常用的墙体形式。
3.2通缝砌体中，上下皮材搭接长度小于规定数值的竖向灰缝。
3.3假缝为掩盖砌体竖向灰缝内在质量缺陷，砌筑砌体时仅在表面作灰缝处理的灰缝。
4材料要求4.1烧结普通砖砖的品种、强度等级必须符合设计要求，并应规格一致；有出厂合格证或试验单。
4.2毛石用坚实、未风干、无裂缝、夹层、杂质的石料，强度等级不底于MU20，尺寸一般以高宽在20~30cm、长在30~40cm之间为宜，毛石表面的水锈、浮土、杂质应清刷（洗）干净。
4.3水泥采用强度等级32.5普通硅酸盐水泥或矿渣硅酸盐水泥，应有出厂合格证或试验报告。
4.4砂用中砂，并通过5mm筛孔。
配制M5（含M5）以上砂浆，砂的含泥量不应超过5%；M5以下砂浆，砂的含泥量不应超过10%，不得含有草根等杂物。
4.5掺合料有石灰膏、磨细生石灰粉、电石膏和粉煤灰等，石灰膏的熟化时间不应少于7d，严禁使用冻结或脱水硬化石灰膏。
4.6外加剂多使用微沫剂或各种不同品种的有机塑化剂，其掺量、稀释办法、拌合要求和使用范围应严格按有关技术规定执行，并由试验室试配确定。
5施工准备5.1作业条件5.1.1砌筑前，基础及防潮层应经验收合格，基础顶面弹好墙身轴线、墙边线、门窗洞口和柱子的位置线。
5.1.2办完地基、基础工程隐检手续。
5.1.3回填完基础两侧及房心土方，安装好暖气沟盖板。
5.1.4在墙转角处、楼梯间及内外墙交接处，已按标高立好皮数杆；皮数杆的间距以15~20m为宜，并办好预检手续。
5.1.5砌筑部位（基础或楼板等）的灰渣，杂屋清除干净，并浇水湿润。
5.1.6砂浆由试验室做好试配，确定配合比；准备好砂浆试模。
5.1.7随砌随搭好的脚手架；垂直运输机具就绪。
空心砖砌筑施工工艺标准
SGBZ-0231空心砖砌筑施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300－2001《砌体工程施工质量验收规范》GB50203－2002《砌体结构设计规范》GB50003－2001（2002年局部修订）《多孔砖砌体结构技术规范》JGJ137－2001（2002年局部修订）《建筑地基基础工程施工质量验收规范》GB50202－2002《砌筑砂浆配合比设计规程》JGJ98－20001、范围本工艺标准适用于一般工业与民用建筑粘土空心砖墙砌筑工程。
2、施工准备材料及主要机具：空心砖、实心砖：品种、规格、强度等级必须符合设计要求，规格应一致。
有出厂证明、试验报告单。
水泥：一般用号矿渣硅酸盐水泥或普通硅酸盐水泥，有出厂证明、复试报告。
砂：宜用中砂，过5mm孔径筛子，配制M5以下砂浆，砂含泥量不超过10%，M5及其以上砂浆，砂的含泥量不超过5%，并不含草根等杂物。
掺合料：选用石灰膏、粉煤灰、磨细生石灰粉等。
生石灰熟化时不得少于7d。
水：用自来水或不含有害物质的洁净水。
其它材料：拉结钢筋、预埋件、木砖等，提前做好防腐处理。
主要机具：备有搅拌机、翻斗车、磅秤、吊斗、砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、喷水壶、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀、刨锛、工具袋等。
作业条件：主体分部中承重结构已施工完毕，已经有关部门验收。
弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。
立皮数杆：宜用30mm×40mm木料制作，皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。
皮数杆间距15～20mm，转角处均应设立，一般距墙皮或墙角50mm为宜。
皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。
根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，用细石混凝土找平，不得用砂浆找平或砍砖包合子找平。
常温天气在砌筑前一天将砖浇水湿润，冬期施工应清除表面冰霜。
砂浆配合比经试验室确定，准备好砂浆试模。
粘土空心砖砌筑施工方案
粘土空心砖砌筑施工方案一、工程概况（一）砌筑设计部分：墙体设计1、地下室外墙均为300厚钢筋混凝土墙，地下室隔墙采用200厚粘土空心砖，用M7.5水泥砂浆砌筑。
2、地上部分外墙除钢筋砼墙外均采用200~300厚粘土空心砖，内墙采用200 厚粘土空心砖及100厚多孔砖，公建外墙贴60及80厚膨胀聚苯保温板，住宅外墙贴60厚膨胀聚苯保温板，上均加钢筋网片。
3、本工程墙体的基础部分详见结构图，钢筋混凝土梁、板、柱均为现浇，所有预制构件的安装必须与建筑详图配合，按平面位置预留相应埋件（或采用其他方法）以确保预留构件与主体建筑可靠连接。
4、本工程墙体除结构注明外±0.00以下所有墙体用M7.5水泥砂浆，±0.00 以上所有墙体用M5混合砂浆砌筑，暖风专业所有砌筑风道内壁用20厚保温砂浆随砌随抹光，暖风专业所有设备用房，待设备安装完后再砌墙体。
5、所有砌体抗震构造拉结等措施依据结构专业总说明要求施工。
外墙外保温做法参见10J121-A..C.D型《外墙外保温建筑构造》，进行施工其构造技术要求满足《外墙外保温工程技术规范》JGJ144-2004.（二）设计参数1、建筑物抗震设防烈度6度。
2、建筑物耐火等级地上部分：一类建筑为一级、二类建筑为二级。
3、地下室耐火等级为一级。
4、地下室防火等级为二级。
5、设计使用年限50年。
6、屋面防水等级 II级7、砌体施工质量控制为B级8、室内环境污染控制类别：住宅为I类，公建为I类。
（三）节能设计一〉公建G墙体：外围护墙烧结空心砌块300厚，住宅部分外贴60厚膨胀聚苯保温板，公建部分1〜3#楼外贴80厚膨胀浆保温板。
Q楼梯：设门窗封闭，内墙体为烧结粘土空心砖或钢筋砼墙，外贴20厚岩棉保温板。
Q外墙：当体形系数W0.3时，采用300mm粘土空心砌块墙加60mm膨胀聚苯板保温，平均传热系数Km=0.6W/m2℃；当体形系数三0.3时，采用300mm粘土空心砌块增加80mm膨胀聚苯板保温，平均传热系数：Km=0.48W/tf℃.二〉住宅Q外墙：300mm粘土空心砖墙或钢筋砼墙增加70mm膨胀聚苯板保温，K=0.56W/tf℃Q楼梯间隔墙：200mm钢筋砼墙外贴20mm岩棉板保温，K=1.43W/tfr二、烧结粘土空心砖砌块相关技术要求：（一）砂浆要求1、稠度砂浆的稠度应根据砌体材料的品种，具体的施工方法以及施工时的气温条件等选择。
烧结页岩多孔砖和空心砖砌体结构技术标准
烧结页岩多孔砖和空心砖砌体结构技术标准
烧结页岩多孔砖和空心砖砌体结构技术标准主要包括以下内容：
1. 材料要求：
- 烧结页岩多孔砖：应符合国家相关标准要求，强度达到一
定标准，无明显的开裂和瑕疵。
- 空心砖：应符合国家相关标准要求，表面平整，无明显的
开裂和瑕疵。
2. 砌体结构设计：
- 砌墙面积、厚度、高度等应符合设计要求。
- 需要考虑开窗、开门等开口部分的强度和支撑结构。
3. 砌筑方法：
- 采用砌筑接缝过大隔离带等措施，确保砌体的整体强度和
稳定性。
- 采用先砌墙角、再砌长墙的方法，并配合砌筑等工艺流程。
4. 砂浆配比：
- 砂浆的配比应根据实际情况进行调整，确保砂浆与砖体的
粘结强度和一致性。
5. 砌体检验：
- 对砌体进行验收，检查砌缝的密实性、墙体的垂直度、平
整度，以及表面的平整度和无明显的开裂等。
6. 施工要求：
- 施工人员应具备相关的砌筑工技术，严格按照设计要求和规范进行施工。
- 在施工过程中，注意使用防水材料和保温材料，确保砌体的防水和保温功能。
以上是针对烧结页岩多孔砖和空心砖砌体结构的技术标准的基本要求，具体的标准可以根据国家相关行业标准进行制定。
砖砌体墙体施工工艺
砖砌体墙体施工工艺砖砌体墙体施工工艺一、引言砖砌体墙体是建筑施工中常见的一种结构形式，具有安全、经济、美观等优点。
它主要通过将砖块按照一定的规格和要求进行砌筑而成，可以在建筑物的承重墙、非承重墙、隔墙等部位使用。
本文将介绍砖砌体墙体施工的工艺流程、材料和注意事项等内容。
二、施工准备1. 材料准备：包括砖块、砂浆、水泥等。
砖块通常采用普通红砖、空心砖、保温砖等，砂浆按照设计要求进行配制。
此外，还需要准备施工工具，如砌筑刀、水平仪、勾槽刀等。
2. 环境准备：施工场地要保持干燥、整洁，避免有杂物或积水。
施工现场需要搭设脚手架和安全网等，确保安全施工。
三、施工工艺流程1. 基坑处理：首先进行基坑开挖，清除底部杂物，并按照设计要求进行垫层施工，确保基坑的平整度和抗渗性。
2. 基础施工：在完成基坑处理后，进行基础施工。
一般情况下，砖砌体墙体的基础采用浇筑混凝土的形式。
按照设计要求进行模板安装，浇筑混凝土，同时进行必要的加固工作。
3. 建立控制线：在基础完成后，根据设计要求，在基础上建立控制线，确定砖砌体墙体的垂直度和平整度。
4. 砂浆配制：按照设计要求进行砂浆配制，保证质量和性能满足要求。
5. 砌筑墙体：根据控制线的位置，进行砌筑墙体工作。
首先在基础上铺设一层底砖，然后进行垂直、水平、大小规格的砌筑。
砖块之间要保持适当的砂浆缝。
如遇到需要穿插水管、电线等，则应在砌筑过程中预留出相应的孔洞。
6. 砌筑加强墙：在砌筑过程中，根据设计要求，需要在墙体内砌筑加强墙。
加强墙的砌筑应保证墙体的连续性和牢固性。
7. 砌筑顶部：在墙体达到一定高度后，进行顶部处理。
顶部可以选择封闭，也可以采用屋顶结构，具体取决于设计要求。
在顶部处理时，需要注意防水和保温等问题。
8. 后处理工作：墙体砌筑完成后，进行后处理工作，包括墙面抹灰、墙面装饰等。
同时，还需要对墙体进行验收，确保质量满足要求。
四、施工注意事项1. 施工中要注意施工环境的整洁和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空心砖砌体砌筑施工工艺标准
编制人：陈林
审核人：朱刚
审批人：何泽洪
编制单位：花园建设工程有限公司
编制日期：二零一九年一月十日
空心砖砌体砌筑
施工工艺标准
一、工艺流程：
二、施工准备：
1、材料准备：砌块性能、材质必须符合设计要求，并应规范存储。
水泥采用合格的32.5级普通硅酸盐水泥。
砂应采用细砂或中砂，含泥量不大于3％。
砌筑砂浆应掺加高效外加剂以改善砂浆性能。
2、机具准备：砌筑作业前应该准备好相关机械设备和砌筑工具。
三、操作工艺：
1、弹线定位：在砌筑位置弹出墙边线、门窗洞口边线。
底部先砌筑三皮普通砖。
2、砂浆拌制：砂浆采用M5水泥砂浆，砂浆搅拌应均匀，投料顺序为砂→水泥→外加剂→水，加水搅拌前应干拌半分钟，砂浆应随拌随用，拌成后3h内用完，每一施工段或250立方米砌体，应做一组试块。
3、排砖撂底（干摆砖）：先从转角或定位处开始向一侧排砖，内外墙同时排，纵横方向交错搭接，上下皮错缝，搭砌不少于60mm，上下皮错缝1/2砖长。
排砖时，凡不够半砖处用普通砖补砌，半砖以上的非整砖宜用无齿锯加工制作，第一匹空心砖砌筑必须试摆。
4、砌筑填充墙：
①、挂线：砌筑应双面挂线，如果长墙几个人均可以一根
通线，中间应设几个支线点，小线拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。
②、砌砖：砖应提前1～2天浇水湿润，含水率宜为10～15％，砌砖采用刮浆法，底部先砌三皮普通标砖，转角处及丁字交接处，应用普通标砖砌成实体，门窗洞口两侧用普通标砖砌成实体，宽度不小于240mm。
水平灰缝和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm，灰缝饱满度不得低于80％，竖向灰缝应饱满，不得出现透明缝，瞎缝、假缝。
空心砖墙不得留脚手眼，管槽留置时，采用弹线定位后凿槽或开槽。
③、砌筑高度：空心砖墙应同时砌起，不得留槎，中途停歇时，应将墙顶砌平，每天砌筑高度不应超过 1.8m。
砌筑过程中应弹好“50线”。
④、过梁：门窗过梁支承处应用实心砖砌筑，安装时，其标高、位置及型号必须准确，坐浆饱满，过梁坐浆厚度超过20mm时，要用细石混凝土铺垫。
过梁伸入墙内应≧240mm，过梁的长度、宽度、高度计配筋应符合规范和设计要求，现浇过梁施工应符合规范和设计要求。
⑤、拉结筋设置：当填充墙与构造柱、混凝土墙或柱相连时，应设2φ6.5@500钢筋拉结，拉结钢筋植入墙、柱内，伸入墙内L≧1000mm。
⑥、构造柱设置：砌砖前，严格按照图纸将构造柱位置进行弹线，并把预留柱筋处理顺直。
构造柱设置原则：墙端（包括外挑墙端）及沿墙长每隔3.5～4m设置，构造柱的尺寸及配筋应符合规范和设计要求。
砌墙时，与构造柱连接处砌成马牙
槎，马牙槎处砌实心砖，马牙槎沿高度方向的尺寸不宜超过300mm，马牙槎深度为60mm，马牙槎应先退后进，沿墙高500mm 设置2φ6.5水平拉结筋，每边伸入墙内不小于1000mm。
⑦、构造腰带设置：当墙高>4m时，应每隔2m（或窗上下、门上）加设通长混凝土构造腰带，腰带宽度同墙厚，厚度为120mm，纵筋设计为4Φ10，箍筋设计为φ6.5@200，纵筋应与相连柱（构造柱）的预留钢筋焊接。
⑧、后塞口砌筑：墙砌至梁、板附近后，应待砌体沉实7天后再用斜砌法把下部砌体与上部板梁间用实心砖顶紧填实，斜砌角度控制在45～60度间。
⑨、砌体与混凝土墙柱结合处应采用实心砖砌筑，宽度不小于240mm宽。
⑩、设计安装栏杆两端墙体240mm×240mm范围内用实心砖砌筑。
四、质量标准：
1、空心砖、砌筑砂浆的强度等级应符合规范和设计要求。
2、砌体应与主体结构可靠连接，连接构造应符合设计要求。
3、填充墙与承重墙、柱、梁连接钢筋，当采用化学植筋的连接方式时，应该进行实体检测，锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值为6.0KN。
4、上下层砖错缝，每间500mm通缝不超过3处，且不得位于同一面墙上。
接槎处砂浆密实，缝砖平直。
拉结筋、构造柱符合设计要求。
竖向灰缝不应出现瞎缝、透明缝和假缝。
5、填充墙一般尺寸允许偏差：①轴线位置偏移：10mm，用拉线和尺量检查；②≦3m高墙体垂直度允许偏差为5mm，＞
3m高墙体垂直度允许偏差为10mm，用2m托线板或吊线尺检查；
③表面平整度：8mm，用2米靠尺和塞尺检查；④门窗洞口高宽：±10mm，用尺检查；⑤外墙上下窗口偏移：20mm，用经纬仪或吊线检查。
五、工序验收要求：
每道工序均要进行验收，上一道工序未完成验收，严禁进入下一道工序。
验收按一层为一个验收段，并且实行施工过程监督检查，验收人员包括班组长、质量员、工长，验收后形成书面验收资料。
六、成品保护：
1、电气管线及预埋件应注意保护，防止碰撞损坏。
2、预埋的拉结筋应加强保护，不得踩倒、弯折。
3、手推车应平稳行驶，防止碰撞墙体。
4、空心砖砌体中不得留脚手眼，不得砌后随意打洞、凿槽。
5、在构造柱施工中，严禁破坏已砌筑好的墙体。
七、安全文明施工：
1、作业面安全防护设施齐全有效，个人防护用品使用正确。
2、每天砌体施工完后，应对楼层地面卫生及时清理干净，应做到工完场清。
3、应及时清理砂浆运输过程中的落地砂浆并回收使用，对于砌筑施工中的落地砂浆也要及时的回收使用。
