半导体器件制备工艺
半导体制造工艺范文
半导体制造工艺范文1.晶圆制备：晶圆是制造半导体器件的基础。
可通过切割单晶硅棒或者熔融硅制备。
制备好的晶圆表面需要经过化学机械抛光，使其表面光滑。
2.掩膜制备：掩膜是指将特定模式转移到晶圆表面的层。
通过光刻技术，在掩膜层上照射紫外线光束，使其形成特定模式。
常用掩膜材料有光刻胶。
3.刻蚀：刻蚀是通过化学或物理的方式去除掩膜层以外的材料，形成所需的结构。
常用的刻蚀方法有湿刻蚀和干刻蚀。
湿刻蚀使用化学溶液去除非掩膜区域的材料，干刻蚀则使用离子轰击或者等离子体气体去除材料。
4.离子注入：离子注入是指向掺杂原子加速并注入到晶圆内部，改变其电学性质。
通过掩膜层上开口处的掺杂窗口进行注入，常用的离子有硼、磷等。
5.扩散：扩散是将注入到晶圆内的掺杂原子在高温下扩散扩展，形成特定的杂质浓度分布。
扩散可以使半导体材料的电学性能得到改善。
通常在氮气或者氢气气氛中进行。
6.金属沉积：金属沉积是将金属材料沉积在晶圆表面，用于电极、导线等器件的制作。
通过化学气相沉积或者物理气相沉积等方法进行。
7.封装：封装是将制造好的芯片装配到封装材料中，制作成可使用的半导体器件。
常用的封装方法有芯片焊接在载体上并用封装材料覆盖，然后进行焊接。
此外，半导体制造工艺还包括成品测试和质量控制等环节。
成品测试是指对制造好的半导体器件进行功能性、电学性能等方面的测试，以验证其质量和性能是否达到要求。
质量控制是指在制造过程中对各个步骤进行监控和调整，以确保最终的产品达到规定的质量标准。
总结而言，半导体制造工艺是一个复杂严谨的过程，需要精确的控制和高精度的设备支持。
只有通过严格的工艺流程和质量控制，才能制备出性能稳定可靠的半导体器件。
这些器件广泛应用于电子、通信、计算机等领域，对现代社会的发展具有重要作用。
半导体的生产工艺流程
半导体的生产工艺流程1.晶圆制备：晶圆制备是半导体生产的第一步，通常从硅片开始。
首先，取一块纯度高达99.9999%的单晶硅，然后经过脱氧、精炼、单晶生长和棒状晶圆切割等步骤，制备出硅片。
这些步骤的目的是获得高纯度、无杂质的单晶硅片。
2.晶圆加工：晶圆加工是将硅片加工成具有特定电子器件的过程。
首先，通过化学机械抛光（CMP）去除硅片上的表面缺陷。
然后，利用光刻技术将特定图案投射到硅片上，并使用光刻胶保护未被刻蚀的区域。
接下来，使用等离子刻蚀技术去除未被保护的硅片区域。
这些步骤的目的是在硅片上形成特定的电子器件结构。
3.器件制造：器件制造是将晶圆上的电子器件形成完整的制造流程。
首先，通过高温扩散或离子注入方法向硅片中掺杂特定的杂质，以形成PN结。
然后，使用化学气相沉积技术在硅片表面沉积氧化层，形成绝缘层。
接下来，使用物理气相沉积技术沉积金属薄膜，形成电压、电流等电子元件。
这些步骤的目的是在硅片上形成具有特定功能的电子器件。
4.封装测试：封装测试是将器件封装成实际可使用的电子产品。
首先，将器件倒装到封装盒中，并连接到封装基板上。
然后，通过线缆或焊接技术将封装基板连接到主板或其他电路板上。
接下来，进行电极焊接、塑料封装封装，形成具有特定外形尺寸和保护功能的半导体芯片。
最后，对封装好的半导体芯片进行功能性测试和质量检查，以确保其性能和可靠性。
总结起来，半导体的生产工艺流程包括晶圆制备、晶圆加工、器件制造和封装测试几个主要步骤。
这些步骤的有机组合使得我们能够生产出高性能、高效能的半导体器件，广泛应用于电子产品和信息技术领域。
半导体制造工艺流程大全
半导体制造工艺流程大全首先是晶圆切割。
晶圆是通过单晶片生长得到的，为了制造半导体器件，需要将晶圆划分成小块。
切割过程通常使用钻孔或锯片进行，切割后需要将晶圆边缘进行光刻处理。
接下来是晶圆清洗。
切割后的晶圆上会附着一些杂质和残留物，需要通过化学溶液进行清洗，以确保表面的纯净度。
然后是研磨抛光。
为了使晶圆表面更加平整和光滑，需要进行研磨和抛光处理。
通过旋转研磨盘和特殊磨料进行处理，可以去除晶圆表面的不平整和杂质。
接下来是掩膜光刻。
在晶圆上制作电路图案，需要使用掩膜光刻技术。
将铬掩膜覆盖在晶圆表面，通过紫外光和化学反应来形成图案。
掩膜光刻是制造半导体器件中最为关键的步骤之一然后是化学气相沉积。
掩膜光刻后需要进行一层绝缘层的沉积，以保护电路。
接下来是扩散。
为了控制晶体电阻，需要在晶圆表面扩散一层掺杂物。
将晶圆放入炉内，在高温下进行热扩散，使掺杂物渗入到晶圆表面。
然后是离子注入。
离子注入是制造器件的关键步骤之一，通过注入高能粒子改变晶圆表面的材料特性。
注入的离子种类和剂量会对晶圆的电学性质产生重要影响。
接下来是金属薄膜制备。
为了制造金属电极和连线，需要在晶圆表面蒸镀一层金属薄膜。
这层金属薄膜主要用于电子连接和传导。
最后是封装测试。
将制造好的晶圆进行封装，以保护器件免受环境和机械损坏。
通过测试和筛选，可以保证器件的质量和性能。
总结以上所述，半导体制造工艺流程包括晶圆切割、晶圆清洗、研磨抛光、掩膜光刻、化学气相沉积、扩散、离子注入、金属薄膜制备等多个关键步骤。
这些步骤不仅要求高度精确和耐心，而且需要高科技设备和专业技能的支持。
半导体制造工艺的不断改进和创新将推动半导体技术的进一步发展和应用。
半导体制造工艺流程
半导体制造工艺流程半导体制造工艺是半导体芯片制造的基础流程，也是一项复杂且精细的工艺。
下面是一份大致的半导体制造工艺流程，仅供参考。
1. 半导体材料的准备：半导体材料通常是硅，需要经过精细的提纯过程，将杂质降低到一定程度，以确保半导体器件的性能。
还需要进行晶体生长、切割和抛光等工艺，以制备出适用于制造芯片的晶片。
2. 晶片清洗和处理：经过前面的准备步骤后，晶片需要进行清洗，以去除表面的杂质和污染物。
清洗包括化学溶液浸泡和超声波清洗等步骤。
之后，通过化学气相沉积等工艺，在晶片上形成氧化层或氮化层，以保护晶片表面。
3. 光刻和光刻胶涂布：在晶片表面涂布一层光刻胶，然后通过光刻机将设计好的芯片图案投射在胶涂层上，形成光刻胶图案。
光刻胶图案将成为制作芯片电路的模板。
4. 蚀刻：将光刻胶图案转移到晶片上，通过干式或湿式蚀刻工艺，将未被光刻胶保护的部分材料去除，形成电路图案。
蚀刻可以通过化学溶液或高能离子束等方式进行。
5. 激光刻蚀：对于一些特殊材料或细微的电路结构，可以使用激光刻蚀来实现更高精度的图案形成。
激光刻蚀可以通过激光束对材料进行精确的去除。
6. 金属薄膜沉积：在晶片表面沉积金属薄膜，以形成电路中的金属导线和连接器。
金属薄膜通常是铝、铜等材料，通过物理气相沉积或化学气相沉积等工艺进行。
7. 金属薄膜刻蚀和清洗：对金属薄膜进行蚀刻和清洗，以去除多余的金属，留下需要的导线和连接器。
8. 测量和测试：对制造好的芯片进行电学性能的测试和测量，以确保其符合设计要求。
9. 封装和封装测试：将芯片封装在外部环境中，通常采用芯片封装材料进行密封，然后进行封装测试，以验证封装后芯片的性能和可靠性。
10. 最终测试：对封装好的芯片进行最终的功能和性能测试，以确保其满足市场需求和客户要求。
以上是半导体制造的基本流程，其中每个步骤都需要高度的精确性和专业技术。
半导体制造工艺的不断改进和创新，是推动半导体技术不断进步和发展的重要驱动力。

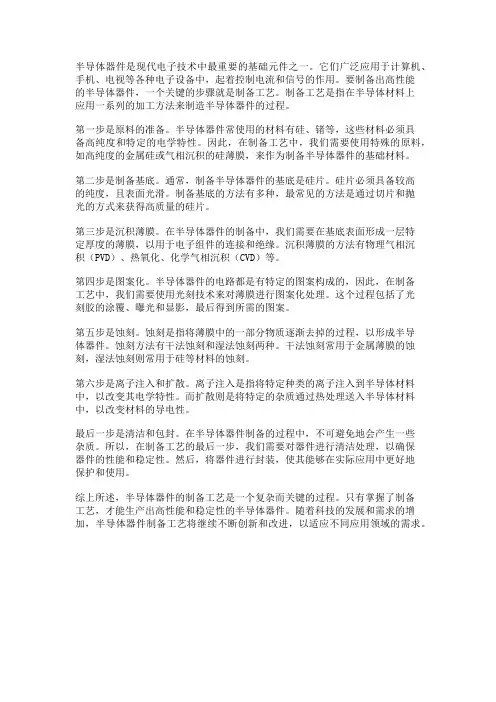

半导体器件的制备工艺
半导体器件是现代电子技术中最重要的基础元件之一。
它们广泛应用于计算机、手机、电视等各种电子设备中，起着控制电流和信号的作用。
要制备出高性能的半导体器件，一个关键的步骤就是制备工艺。
制备工艺是指在半导体材料上应用一系列的加工方法来制造半导体器件的过程。
第一步是原料的准备。
半导体器件常使用的材料有硅、锗等，这些材料必须具备高纯度和特定的电学特性。
因此，在制备工艺中，我们需要使用特殊的原料，如高纯度的金属硅或气相沉积的硅薄膜，来作为制备半导体器件的基础材料。
第二步是制备基底。
通常，制备半导体器件的基底是硅片。
硅片必须具备较高的纯度，且表面光滑。
制备基底的方法有多种，最常见的方法是通过切片和抛光的方式来获得高质量的硅片。
第三步是沉积薄膜。
在半导体器件的制备中，我们需要在基底表面形成一层特定厚度的薄膜，以用于电子组件的连接和绝缘。
沉积薄膜的方法有物理气相沉积（PVD）、热氧化、化学气相沉积（CVD）等。
第四步是图案化。
半导体器件的电路都是有特定的图案构成的，因此，在制备工艺中，我们需要使用光刻技术来对薄膜进行图案化处理。
这个过程包括了光刻胶的涂覆、曝光和显影，最后得到所需的图案。
第五步是蚀刻。
蚀刻是指将薄膜中的一部分物质逐渐去掉的过程，以形成半导体器件。
蚀刻方法有干法蚀刻和湿法蚀刻两种。
干法蚀刻常用于金属薄膜的蚀刻，湿法蚀刻则常用于硅等材料的蚀刻。
第六步是离子注入和扩散。
离子注入是指将特定种类的离子注入到半导体材料中，以改变其电学特性。
而扩散则是将特定的杂质通过热处理送入半导体材料中，以改变材料的导电性。
最后一步是清洁和包封。
在半导体器件制备的过程中，不可避免地会产生一些杂质。
所以，在制备工艺的最后一步，我们需要对器件进行清洁处理，以确保器件的性能和稳定性。
然后，将器件进行封装，使其能够在实际应用中更好地保护和使用。
综上所述，半导体器件的制备工艺是一个复杂而关键的过程。
只有掌握了制备工艺，才能生产出高性能和稳定性的半导体器件。
八大半导体工艺顺序剖析
八大半导体工艺顺序剖析八大半导体工艺顺序剖析在现代科技领域中，半导体材料和器件扮演着重要的角色。
作为电子设备的基础和核心组件，半导体工艺是半导体制造过程中不可或缺的环节。
有关八大半导体工艺顺序的剖析将会有助于我们深入了解半导体制造的工作流程。
本文将从简单到复杂，逐步介绍这八大工艺的相关内容。
1. 排版工艺（Photolithography）排版工艺是半导体制造过程中的首要步骤。
它使用光刻技术，将设计好的电路图案转移到硅晶圆上。
排版工艺需要使用光刻胶、掩膜和曝光设备等工具，通过逐层叠加和显影的过程，将电路图案转移到硅晶圆上。
2. 清洗工艺（Cleaning）清洗工艺在排版工艺之后进行，用于去除光刻胶和其他污染物。
清洗工艺可以采用化学溶液或高纯度的溶剂，保证硅晶圆表面的干净和纯净。
3. 高分辨率电子束刻蚀（High-Resolution Electron BeamLithography）高分辨率电子束刻蚀是一种先进的制造技术。
它使用电子束在硅晶圆表面进行刻蚀，以高精度和高分辨率地制作微小的电路图案。
4. 电子束曝光系统（Electron Beam Exposure Systems）电子束曝光系统是用于制造高分辨率电子束刻蚀的设备。
它具有高能量电子束发射器和复杂的控制系统，能够精确控制电子束的位置和强度，实现微米级别的精细曝光。
5. 高能量离子注入（High-Energy Ion Implantation）高能量离子注入是半导体器件制造中的一项重要工艺。
通过将高能量离子注入到硅晶圆表面，可以改变硅晶圆的电学性质，实现电路中的控制和测量。
6. 薄膜制备与沉积（Film Deposition）薄膜制备与沉积是制造半导体器件的关键工艺之一。
这个工艺将薄膜材料沉积在硅晶圆表面，包括化学气相沉积、物理气相沉积和溅射等方法。
这些薄膜能够提供电介质、导电材料或阻挡层等功能。
7. 设备和工艺完善（Equipment and Process Optimization）设备和工艺完善的步骤是优化半导体制造工艺的关键。
半导体八大工艺顺序
半导体八大工艺顺序半导体八大工艺顺序，是指半导体制造过程中的八个主要工艺步骤。
这些工艺步骤包括晶圆清洗、光刻、沉积、刻蚀、扩散、离子注入、退火和包封。
下面将逐一介绍这些工艺步骤的顺序及其作用。
1. 晶圆清洗晶圆清洗是半导体制造过程中的第一步。
在这一步骤中，晶圆将被放入化学溶液中进行清洗，以去除表面的杂质和污染物。
这样可以确保后续工艺步骤的顺利进行，同时也可以提高器件的质量和性能。
2. 光刻光刻是半导体制造中的关键工艺步骤之一。
在这一步骤中，将使用光刻胶覆盖在晶圆表面上，并通过光刻机将图形投射到光刻胶上。
然后，利用化学溶液将未曝光的光刻胶去除，从而形成所需的图形。
3. 沉积沉积是指在晶圆表面上沉积一层薄膜的工艺步骤。
这一层薄膜可以用于改变晶圆表面的性质，增加其导电性或绝缘性。
常用的沉积方法包括化学气相沉积和物理气相沉积。
4. 刻蚀刻蚀是将多余的材料从晶圆表面去除的工艺步骤。
在这一步骤中，利用化学溶液或等离子刻蚀机将不需要的材料去除，从而形成所需的图形和结构。
5. 扩散扩散是将杂质或掺杂物diffused 到晶圆中的工艺步骤。
这一步骤可以改变晶圆的电学性质，并形成PN 结等器件结构。
常用的扩散方法包括固体扩散和液相扩散。
6. 离子注入离子注入是将离子注入到晶圆中的工艺步骤。
这可以改变晶圆的导电性和掺杂浓度，从而形成电子器件的结构。
离子注入通常在扩散之前进行。
7. 退火退火是将晶圆加热至一定温度并保持一段时间的工艺步骤。
这可以帮助晶圆中的杂质扩散和掺杂物活化，从而提高器件的性能和稳定性。
8. 包封包封是将晶圆封装在外部保护材料中的工艺步骤。
这可以保护晶圆不受外部环境的影响，同时也可以方便晶圆的安装和使用。
半导体制造过程中的八大工艺顺序是一个复杂而精密的过程。
每个工艺步骤都起着至关重要的作用，只有严格按照顺序进行，才能生产出高质量的半导体器件。
希望通过本文的介绍，读者对半导体制造过程有了更深入的了解。
请简述半导体器件工艺的十大流程
请简述半导体器件工艺的十大流程半导体器件工艺是制造半导体器件的工艺流程，是半导体工程领域的重要组成部分。
半导体器件工艺流程包括十大流程，分别是晶圆生长、晶圆切割、清洁和清洗、化学氧化、物理氧化、光刻、蚀刻、沉积、离子注入和退火。
下面将详细介绍这十大流程。
首先是晶圆生长。
晶圆生长是制备半导体材料的第一步，也是半导体器件制造的基础。
它是利用化学气相沉积技术在单晶衬底上生长出高质量的半导体材料晶体。
晶圆生长的材料通常是硅、砷化镓等半导体材料。
其次是晶圆切割。
晶圆切割是将生长好的半导体晶体切割成一定大小的薄片，这些薄片被称为晶片。
晶圆切割的精度和质量直接影响到后续工艺的成功与否。
接着是清洁和清洗。
这一步是为了去除晶片表面的杂质和污染物，保证后续工艺的顺利进行。
清洁和清洗通常采用多种化学试剂和超声波清洗等方法。
然后是化学氧化和物理氧化。
化学氧化和物理氧化是为了在晶片表面形成一层氧化物膜，以保护晶片表面并提供绝缘层，以便后续形成电路结构。
接下来是光刻。
光刻是一种非常重要的半导体器件制造工艺，它通过选择性照射光源和光刻胶的方式，在晶片表面形成所需的图案。
这是制造半导体器件电路结构的关键步骤。
然后是蚀刻。
蚀刻是利用化学或物理方法去除光刻胶未被照射的部分，从而形成所需的图案。
蚀刻的精度和准确度对电路的性能和稳定性有着很大的影响。
接着是沉积。
沉积是将金属、氧化物等材料以化学气相沉积或物理气相沉积的方式沉积在晶片表面，形成电路结构所需的电极、导线和绝缘层等材料。
然后是离子注入。
离子注入是将掺杂剂以离子束的方式注入晶片内部，改变晶片的电学性能，以形成所需的电子器件。
最后是退火。
退火是通过加热晶片，以改变晶体结构和去除注入后的损伤，提高器件的性能和稳定性。
以上就是半导体器件工艺的十大流程。
这些流程相互关联，缺一不可，任何一步出现问题都会影响整个器件的性能和稳定性。
因此，在实际生产中，需要严格控制每一个环节，不断优化工艺流程，不断提高制造技术水平，以满足市场需求和技术发展的要求。
