九年级物理全册 第15章 电流和电路单元综合测试(无答案)(新版)新人教版
人教版九年级物理全一册第15章《电流和电路》综合测试题(含答案)
人教版九年级物理全一册第15章《电流和电路》综合测试题（含答案）一、选择题。
1、如图所示，无风条件下，卡通造型铝箔气球两次均向带电棒靠近但未接触，则气球（）A.不带电B.带正电C.带负电D.带电情况无法判断2、为了安全，汽车行驶时驾驶员必须系好安全带。
当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。
符合上述要求的正确电路图是（）A. B. C. D.3、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A．甲、丙B．乙、丁C．甲、丁D．丙、丁4、如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数5、两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（）A．两只灯中电流一样大B．发光亮的灯中电流大C．发光暗的灯中电流大D．不能确定两只灯中哪只的电流大些6、如图所示为部分物质的原子核对核外电子束缚能力强弱情况。
下列说法中正确的是（）A．毛皮与梳子摩擦，梳子会得到电子B．棉花与毛衣摩擦，毛衣会带负电荷C．纸与梳子摩擦最容易发生电荷转移D．梳子、橡皮筋都是导体7、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（）A．带正电B．带负电C．带同种电荷D．带异种电荷8、（多选）下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（）A. 厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的B. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D. 一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的9、某保密室有三道门，关上一道门相当于闭合一个开关。
九年级物理全册第15章电流和电路练习(无答案)新人教版(2021年整理)
2018-2019学年九年级物理全册第15章电流和电路同步练习（无答案）（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年九年级物理全册第15章电流和电路同步练习（无答案）（新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年九年级物理全册第15章电流和电路同步练习（无答案）（新版）新人教版的全部内容。
第15章电流和电路同步练习一、填空题1．与丝绸摩擦过的玻璃棒由于电子带电,丝绸由于电子带电。
摩擦起电后的两个物体分别带上电荷.摩擦起电的实质是.2．将与毛衣摩擦过的气球靠近头发，会看到如图所示令人惊奇的现象。
这是由于气球摩擦后,会不带电的头发。
3．将塑料绳一端扎紧，把绳的另一端尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上（选填“同"或“异”)种电荷而相互.4．一般情况下，下列物品：①橡皮擦②铅笔芯③塑料尺④钢尺⑤盐水⑥食用油,其中属于导体的是，属于绝缘体的是。
（只填序号）5．经常用来做装饰用的“满天星”小彩灯，往往一个灯坏了，一串灯全都不亮，它们是联。
马路边的路灯,灯与灯之间是联。
6．现在许多宾馆都利用房卡取电，如图所示。
只有把房卡插入槽中,房间内的用电器才能使用。
房卡的作用相当于家庭电路中的,房间里各用电器之间是联的。
7．如图所示电路中，要使L1、L2串联，需要闭合的开关是;如果要使灯L1和L2串联,则需要闭合开关是。
如果同时闭合开关S1、S2、S3，会出现。
第6题第7题第8题第9题8．如图是一个能吹冷、热风的简化电路，图中A是吹风机（电动机）,B是电热丝。
人教版九年级物理第15章《电流和电路》单元测试题(最新整理)
人教版九年级物理第十五章《电流和电路》单元测试题一、选择题：1．一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（ ）A ．带正电物体的电子发生了转移，使金属箔有了多余的电子B ．带正电的物体的原子核发生了转移，使金属箔有了多余的原子核C ．金属箔上的电子发生了转移，使金属箔缺少电子D ．金属箔上的原子核发生了转移，使金属箔有了多余的电子2．用毛皮摩擦过的橡胶棒去接触验电器的金属球，验电器的金属箔张开，说明（ ）A ．两金属箔都带正电荷B ．两金属箔都带负电荷C ．金属箔一片带电正荷，一片带负电荷D ．无法确定3．三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况（ ）A ．甲、乙、丙都带电B ．甲、乙不一定带电，丙一定带电C ．甲、乙一定带电，丙可能带电、也可能不带电D ．甲可能不带电，乙、丙一定带电 4．两个小球靠近时互相吸引，接触后把它们分开，然后又把它们靠近，这时两个小球（ ）A ．一定互相排斥B ．一定互相吸引C ．一定无相互作用D ．一定无吸引现象5．关于电源，下列说法中错误的是（ ）A ．电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电B ．在电源外部，电流方向是从电源的正极流向负极C ．从能量转化的观点看，电源是将化学能转化为电能的装置D ．要得到持续的电流，必须要有电源 6．某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（ ）A ．甲灯泡灯丝断了B ．乙灯泡灯丝断了C ．丙灯泡灯丝断了D ．都有可能7．如图所示，要使三盏灯并联，应采取的做法是（ ）A ．连接bdB ．连接adC ．连接abD ．拆除bc8．张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表 的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（ ）A ．电流表坏了B ．电流表的量程选大了C ．电流表的量程选小了D ．电流表的正负接线柱接错了9．小丽同学在用电流表测量两灯串联时的电流，当闭合开关时，发现两 灯时亮时暗，电流表指针来回摆动，发生此现象的原因可能是（ ）A ．某盏灯灯丝已断B ．电路某处短路C ．灯泡与灯座接触不好D ．电流表损坏而出现断路 10．如图所示，闭合开关后，比较a 、b 、c 、d 四处电流的大小，其中不准确的是（ ）A ．I a =I dB ．I a ＞I dC ．I a ＞I bD ．I d ＞I c11．如图所示的电路中，当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ） A ．R 1短路 B ．R 1开路 C ．R 2短路 D ．R 2开路12．在探究串联电路中电流的规律时，将一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这个现象的原因可能是（ ）Ａ．电流表被导线短路 Ｂ．电流表的正、负接线柱接反了 Ｃ．电源坏了，电路中没有电流 Ｄ．因为电流表接线柱接触不良，被开路了13．如图所示，若开关S 闭合后，灯L 1、L 2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L 1两端时，两灯均不亮，将导线连接在灯L 2两端时，灯L 1亮而灯L 2不亮.由此可判断（ ）A ．灯L 1短路B ．灯L 2短路C ．灯L 1断路D ．灯L 2断路二、填空题：14．将塑料梳子接入闭合电路中，小灯泡不发光，说明塑料梳子是 。
九年级物理全册第15章第2节电流和电路练习题(新版)新人教版
挑战自我
7.如图15-2-25所示电路中，用导线连接下列两点后，会导致电路短路的是（ ）
A．a、cB．b、c
C．b、dD．d、e
第2节电流和电路
小试身手
1.以下关于电流的说法正确的是（ ）
A．电荷的移动形成电流
B．电荷的定向移动形成电流
C．只有正电荷的定向移动，才能形成电流
D．只有自由电子的定向移动，才能形成电流
2.如图15-2-20所示的四个电路中，电路完整且正确的是（）
3.如图15-2-21所示的物品中，电池的作用是提供电能；灯泡、电饭锅属于______，它们的作用是______；拉线开关的作用是______。
8.如图15-2-26所示是拿在手上的随身电风扇的模拟实物图。它是由一个基本电路、外壳及辅助材料组成的，通过开关可以控制电风扇的工作情况。请在虚线框内画出它的基本电路的电路图。
详解详析
1．B2.C
3．用电器 消耗电能 控制电路的通断
4．电源 电源 闭合开关
5．－ ＋BCA
6．断 通7.C
8.如图所示
4.在电路中提供电能的是______，消耗电能的是用电器。如图15-2-22所示电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光，必须在a、b间接入______，还需要____________。
5.对于灯泡来说，电流在灯丝中无论沿什么方向流动都能发光，但是用半导体材料做成的二极管只能让一个方向的电流流过它。如图15-2-23所示电路，灯泡发光，可知道电源的左边是______极，右边是______极；（以上两空均→______→______。（后三空均选填“A”“B”或“C”）
九年级物理全册第十五章电流与电路单元综合测试新人教版(2021年整理)

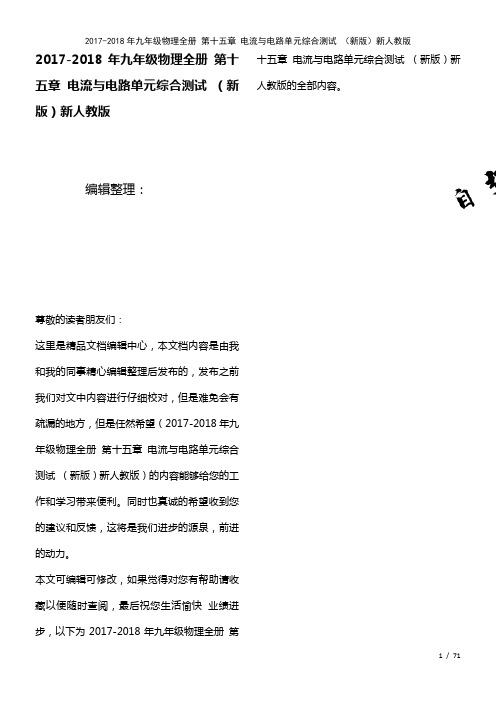

2017-2018年九年级物理全册 第十五章 电流与电路单元综合测试 （新版）新人教版1 / 712017-2018年九年级物理全册 第十五章 电流与电路单元综合测试 （新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018年九年级物理全册 第十五章 电流与电路单元综合测试 （新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为2017-2018年九年级物理全册 第十五章 电流与电路单元综合测试 （新版）新人教版的全部内容。
电流与电路一、选择题(每题2分,共12分)1．下列各组物质中，通常情况下是导体的一组是（）A．人体、盐水、大地 B．人体、大地、油C．金属、大地、陶瓷 D．盐水、人体、橡皮2。
电路中获得持续电流的条件是( )A.电路中存在大量的自由电子 B。
电路中必须有电源C.电路中有电源且电路闭合 D.电路中有电源,且有灯泡3.下列电路图中两灯属于串联的正确电路是（）4.由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮。
当开关断开时，下列说法正确的是( ）A。
如果两灯都亮，则两灯一定是串联 B.如果两灯都不亮，则两灯一定是并联C.如果只有一个灯亮，则两灯一定是串联D.如果只有一个灯亮，则两灯一定是并联5.从显象管尾部发射出来的电子，高速撞击在电视机荧光屏上使屏幕发光，在显象管内( )A.电流的方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.显象管内是真空，无法通过电流D.显象管中电流的方向不断改变6。
有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则( ）A．自由电子由甲到乙 B．自由电子由乙到甲2 / 72C．电流方向由乙到甲 D。
九年级物理全册单元清3检测内容第十五章电流和电路新版新人教版
检测内容：第十五章电流和电路得分________卷后分________评价________一、选择题(本大题共10小题，每题3分，共30分。
1～9题为单选题，10题为多选题，漏选得2分，错选得0分)1．下列物体中，在一般状况下属于绝缘体的是(B)A．金属 B．玻璃 C．人体 D．食盐水溶液2．甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是(A ) A．甲、乙两球肯定带同种电荷 B．甲、乙两球肯定带异种电荷C．乙、丙两球肯定带同种电荷 D．乙、丙两球肯定带异种电荷3．共享单车的车筐底部覆盖着太阳能发电板(如图所示)，通过阳光给里面的蓄电池充电，从而为GPS和通信模块供电。
此时在太阳能发电板和蓄电池的电路中，发电板相当于(A ) A．电源 B．用电器 C．导线 D．开关第3题图第4题图第5题图4．(2024·湘西州)如图所示的实物电路，关于它的电路图画法正确的是( C )5．(2024·长沙改编)如图所示的电路中，下列操作电路的说法不正确的是( C )A．闭合开关S1、S2和S3，电路短路 B．只闭合开关S1和S2，两灯并联C．只闭合开关S2和S3，两灯都亮 D．只闭合开关S3，两灯串联6．如图所示的电路中，开关S闭合后，两个灯泡都发光的是( B )A B C D7．在参观未成年人法治教化基地时，小明发觉，在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块(开关)。
用脚踩其中任何一个模块，与模块连接的电视上(用灯泡代替)就会播放对应的教化短片。
下列电路设计合理的是( A )8．(2024·广西北部湾)如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1 A，电流表A2的示数是0.3 A，则电流表A的示数是( D )A.0.1 AB．0.2 AC．0.3 AD．0.4 A9．如图所示，闭合开关S时，灯L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。
人教版九年级物理全一册《第十五章-电流和电路》章节检测卷(带含答案)
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小敏在爷爷的卧室设计了一个如图的“聪明”电路，方便爷爷．“光控开关”在光弱（晚上）时自动闭合，光强（白天）时自动断开；“声控开关“在有声时自动闭合，两分钟后自动断开．表中开关使用情况，不符合电路设计工作要求的是A．白天，灯不亮闭合S2断开S1B．晚上，睡前，灯亮断开S2闭合S1C．晚上，拍拍手，灯亮闭合S2断开S1D．晚上，遇打雷，灯不亮断开S2闭合S12．对于粒子和宇宙，人类从未停止过探索，下列相关结论正确的是（）A．原子是由原子核和核外电子构成的B．在质子、电子和原子中，尺度最小的是质子C．地球是宇宙的中心，恒星是绝对不动的D．光年是时间单位3．通常情况下，下列都属于导体的一组物质是（）A．铁、铜、大地、食盐水B．铝、石墨、陶瓷、铅C．水银、锡箔、橡胶、镍D．铜、纯净水、人体、黄金4．如图所示电路，要使灯泡L1、L2并联，则应将（）A．S1闭合，S2、S3断开B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开D．S2、S3闭合，S1断开5．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A1、A2和A3的读数分别是I1、I2、I3,，下列说法中正确的是（）A．I1>I2>I3B．I1>I2=I3C．I1=I2>I3D．I1<I2<I36．电脑正常工作时，中央处理器（即CPU）不断发热必须用风扇给其降温。
为了保证中央处理器不被烧坏，带动风扇的电动机要先启动；中央处理器断电后，电风扇仍然工作散热，下列四个电路图中符合要求的是（）A．B．C．D．7．生活中的抽油烟机装有照明灯和排气扇，安全使用时要求它们既能单独工作，又能同时工作。
如图所示的四个电路中，你认为符合上述要求的是（）A．B．C．D．8．如图所示，闭合开关S，L2与L3的电流之比为2∶1，则通过L1与L2的电流之比、L1与L3的电流之比分别为（）A．3∶2，3∶1B．3∶1，3∶2C．2∶1，1∶1D．1∶1，2∶19．下列有关物理量的估测与实际相符的是（）A．一个中学生跑完800m所需时间约为200sB．九年级物理课本的质量约为3kgC．人洗澡时水的温度的为60∶D．教室里一个电风扇正常工作时的电流约为2A10．以下电路中，电流表连接方法正确的是（）A．B．C．D．二、填空题11．人们在加油站周围往往能够闻到汽油的味道，这是现象；给汽车加油前，加油人员先要触摸静电释放器，防止人与周围物体发生现象而带上多余的电荷引燃汽油，因此静电释放器要通过（选填“导体”或“绝缘体”）与大地相连。
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附带答案)
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用电流表测量通过灯L1的电流，下列电路中正确的是（）A．B．C．D．2．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，如图所示，下列说法中正确的是（）A．橡胶棒在与毛皮摩擦的过程中创造了电荷B．在摩擦的过程中，毛皮上的电子转移到橡胶棒上C．验电器的工作原理是异种电荷相互排斥D．在橡胶棒与金属球接触的瞬间，金属杆中电流的方向从上往下3．为探究串联电路电流特点，小华设计了如图的电路。
下列关于实验的说法，正确的是A．最好选用型号相同、量程相同的三个电压表测量B．最好选用型号相同、量程相同的三个电流表测量C．L l和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D．L l和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小4．在如图所示的电路中，当开关S闭合后，灯泡L1和灯泡L2均正常发光。
一段时间后，其中一盏灯突然熄灭，电流表和电压表的示数均不变，则故障的原因可能是（）A．灯泡L1的灯丝断开B．灯泡L2的灯丝断开C．灯泡L1短路D．灯泡L2短路5．下列有关电流的说法错误的是（）A．电荷的定向移动形成电流B．电路中有电源才可能有持续电流C．干电池内、外的电流都是从正极流向负极D．电流方向与正电荷定向移动的方向相同6．在电路中能起到控制电路通断作用的元件是（）A．干电池B．闸刀开关C．白炽灯D．铜导线7．如图开关由闭合到断开，电流表A1、A2的示数I1、I2的变化为（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小8．某种家用照明灯的控制开关上有一个指示灯，熄灭后，由指示灯发出的微弱光能指示照明灯控制开关位置，当照明灯发光时，发现这个指示灯是不发光的，那么下列说法中正确的是（）A．照明灯与指示灯是并联的B．照明灯与指示灯是串联的C．控制开关与指示灯是并联的D．控制开关与指示灯是串联的9．在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流10．如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。
2019年九年级物理全册 第十五章 电流和电路(第11讲 电流和电路)练习(无答案)(新版)新人教版
第11讲电流和电路综合测试一、填空题(每空l分，共20分)1．电路是由提供电能的_______________，消耗电能的_____________，输送电能的___________和控制电路通断的____________组成的．2．家庭中的用电器是____________联在电路中的，控制用电器的开关跟用电器是___________联的．3．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为____________；司机所拨动的这根横杆就相当于电路中的______________．4．电扇中有一个自动断电的安全装置，如图所示，当电扇倒下时，它_______电路；直立时，它电路．（以上两空均填“断开”或“闭合”)5．如图所示是理发用的电吹风机电路，其中电动机通电后可以送风，电热丝通电后可以发热．工作时，旋转选择开关，使其同时与触点___________、_______接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点___________、________接触时，电吹风机送出来的是热风．要想改造电吹风机，使吹出的热风温度更高一些，应该在原电热丝上再____________联一根电热丝．第4题第5题第6题6．如图所示的电路中，当开关闭合时，L1、L2串联；当闭合时，L1、L2并联；当_________闭合时，电路会发生短路，烧坏电源．7．有两盏灯连接在同一个电路中，用电流表测得通过L1的电流是0.3 A，通过L2的电流是0.5 A，于是可以判断这两盏灯L1和L2不是_________联，而是___________ 联．二、选择题(每题3分，共54分)8．下列关于电流的说法中正确的是 ( )A．只要有电荷移动，就一定能形成电流 B．电流是表示电流大小的物理量C．电路中电流的方向是从电源的负极到正极 D．要想使电路中形成电流必须有电源9．导体和绝缘体都是很好的电工材料，下面列举的几种物体中属于绝缘体的是 ( )A．铅笔芯 B.人体 C．橡胶棒 D．铝线10．在串联、并联电路中，下列关于电流的说法中正确的是 ( )A．在串联电路中，干路中的电流等于各支路电流之和B．在并联电路中，各支路电流都相等C．在并联电路中，干路中的电流等于各支路电流之和D．以上说法都不对11．如图所示电路中，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是 ( )12．下列关于电流表的说法中不正确的是 ( )A．电流表必须串联在电路中B．电流必须从电流表的“+”接线柱流进，从“一”接线柱流出C．所测电流不能超过电流表的量程，D．电流表的正、负接线柱可以直接接到电源的正、负极上13．在如图所示的电路中，闭合开关后两盏灯都可能发光的是 ( )A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合14．下列关于各元器件连接的说法中正确的是( )A．教室里各盏电灯和插座是串联的B．家庭里的各用电器是串联在电路中的C．手电筒里的各块电池是串联的D．电学实验中电流表与被测电路是并联的15．小晴在镜前用塑料梳子梳理自己头发，并想再给头发打一点“水摩丝”．当她把梳过头发的梳子接近从水龙头流出的细水流时，发现细水流偏向梳子，好像自动给梳子“上水”．这一现象说明 ( ) A．带上电荷的梳子能吸引细水流 B．梳子有磁性C．水带上了电荷，能吸引梳子 D．水有黏性16．每当节日的夜晚，许多高大的建筑物都要用成千上万只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得非常美丽壮观．那么这些灯泡是( )A．并联B．串联 C．可能是串联，也可能是并联 D．无法判断17．如图所示是学校茶炉房为了方便学生而设计的电路．绿灯亮、红灯不亮，表示水已烧开，此时温控开关的开闭情况是 ( )A．S1断开、S2闭合B．S l闭合、S2断开C．S l、S2都断开D．S l、S2都闭合18．在使用电流表测量通过电灯L1的电流时，在图所示的几种接法中正确的是 ( )19．如图所示的电路中，若S闭合，电流表测的是 ( )A．通过电灯L1的电流B．通过电灯L2的电流C．通过电灯L1和L2的电流D．无法确定20. 关于电流与电源，下列说法中正确的是（）A．规定正电荷定向移动的方向为电流方向B．只有电路断开时，电路中才能有电流C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流21. 下面各组材料，均为导体的是（）A．塑料和铁 B．盐水和铜 C．铝和煤油 D．空气和石墨22. 某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。
下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流和电路单元测试
一、选择题（48分）
1.下列电路图中两灯属于串联的正确电路是( )
．2在如图5-1所示的各电路中，开关S 闭合后，小灯泡L 1、L 2都能发光的是（ ）
3．下列四组物体中，都属于绝缘体的一组是（ ）
A 碳棒、人体、大地
B 水银、铜丝、铁块
C 陶瓷、干木、塑料
D 大地、人体、陶瓷 4．要用一只开关同时控制两盏电灯，则这两盏灯的连接方式是（ ）
A ．只能串联
B ．只能并联
C ．串联并联都不行
D ．可以串联或并联
5．关于导体和绝缘体的下列说法中，正确的是 （ ）
A ．导体善于导电是因为导体内有大量的电荷存在
B ．绝缘体不善于导电，是因为绝缘体内没有电荷存在
C ．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电
D ．有些绝缘体在一定的条件下可能变为导体
6．关于电路的知识，下列说法中不正确的是 （ ）
A ．为使两灯同时亮，同时灭，两灯一定要串联
B ．金属中的电流方向跟自由电子定向移动的方向相反
C ．在电路中，电源是把其他形式的能转化为电能的装置
D ．一般的电路是由电源、用电器、开关和导线组成的
7．如图5-2所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A ．电流表测的是L 1的电流
B ．电流表测的是L 2的电流
C ．电流表与电灯并联了
D ．电流表测的是干路中的电流
8．如图5-3所示电路中，三个电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是（ ）
A ．I 1 = I 2 = I 3
B ．I 1 > I 2 = I 3
C ．I 1 > I 2 > I 3
D ．I 1 > I 3 > I 2 9．用同种材料制成两段长度相等,横截面积不同的圆柱形导体,A 比B 的横截面积大,如图所示, 将它们串联在电路中,通过的电流关系是( )
A.I A >I B
B.I A <I B
C.I A =I B
D.无法确定
10.如图所示,电路中能正确测出通过灯L 2的电流的是( )
1 图5-
2 图5-
3 图5-14
11.如图甲所示电路,两灯正常发光,电流表A1的示
数为0.6 A,电流表A2的示数如图乙所示。
则( )
A.两灯是串联连接的
B.流过L1的电流是2.6 A
C.流过L2的电流是2 A
D.干路电流是3.2 A
12.在如图所示的电路中,下列分析不正确的是( )
A.只闭合S1时,L1发光,L2不发光,A1测L1的电流,A2无示数
B.只闭合S3时,L1、L2都发光,A1、A2的示数相等
C.闭合S1、S2时,L1、L2都发光,A1有示数,A2无示数
D.闭合S1、S3时,L1、L2都发光,A1、A2均有示数
二、填空题（每空2分，共20分）
13.在干燥的天气里,用塑料梳子梳头发,头发会随梳子飘起来,这是因为梳子和头发带______(选填“同”或“异”)种电荷的缘故,这种使梳子和头发带电的现象叫
14．“红灯停,绿灯行”。
路口的这些交通指示灯是________(选填“串联”或“并联”)的,有时红灯快结束时黄灯也同时亮了,此时电路中的总电流________(选填“变大”“不变”或“变小”)。
15.如图是几位同学做实验时电流表出现的现象。
(1)指针偏转如甲图的原因是__________________________________________;16题图
(2)指针偏转如图乙的原因是；
(3)指针偏转如丙图的原因是___________________。
16.如图所示的电路中,开关S1和S2都闭合时,电流表A2和A1的读数之比为5∶2,那么通过灯泡L1和L2的电流之比是________。
17.如图甲所示的电路,电流表a与b的指针的位置如图乙所示,电流表b读数是____A,通过L2的电
流是________A。
三、作图题（18题4分，19题6分，共10分）
18.根据如图所示的电路图,用笔画线代替导线,连接实物电路。
19.请用笔画线代替导线在如图所示的电路中连线,使开关控制两盏灯,电流表只测量灯L1的电流,且通过L1的电流为0.4 A。
四、实验探究题（22分）
20．如图是小明探究串联电路电流特点的实验电路图：
(1)小明最好选择两个小灯泡的规格应该是__________的
(选填“相同”或“不相同”)。
(2)小明连电路时把一个开关和两个小灯泡连接后,刚连完最后一条导线,灯泡L1、L2就亮了,
他在实验操作中不当之处：_______________________________。
(3)下表是小明实验中测得的三组数据：由表格数据可得出结论：
I A、I B、I C的关系式是：。
(4)他获得三组不同电流值的方法是：_____________________________。
(写出一条)。
21.甲为研究并联电路电流规律的实验电路图。
(1)若要测量干路电流,则电流表应串联在甲图中的________(选填“A”“B”或“C”)处。
(2)若要测量A处的电流,连好电路闭合开关前,发现电流表指针位置如图乙所示，其原因是。
调整正确后闭合开关,发现指针又偏向图乙位置,其原因是________________。
(3)纠正(2)中错误后,测出A、B、C三处的电流值如表所示。
由此得出结论：并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。
这个实验在设计方案上还存在的不足之处是：__________ (写出一条)。
（4）正确结论是：；
I A、I B、I C关系式是：。
