如何设置北京54或西安80坐标系
mapgis6.7西安80坐标和北京54坐标相互转换
西安80坐标和北京54坐标相互换转也是经常用的，现在就mapgis6.7提供的转换功能做以下讲解。
拿点(39490223.77，2663880.71)为例。
在投影变换模块->投影转换->输入单点投影转换。
原始投影参数设置：如图1，椭球参数改成西安80(图1)原始数据输入:经度490223.77，纬度2663880.71。
说明下，带序号39不要了，因为在输入投影参数对话框里设置了(如上图1)。
结果投影参数：把按图1设置。
一切就绪，只需按‘投影点’，结果出来了^_^……用户文件投影批量投影点工作中我们很多时候要把GPS点批量投影点到图上，高效准确是我们的追求，庆幸Mapgis6.7用户文件投影转换可以完成此工作。
投影变换模块，投影转换->用户文件投影转换。
打开文件：保存有坐标的文本文件(.txt)用户投影参数：设置跟我们需要投影的点匹配，如图：结果投影参数：设置跟我们需要的投影结果匹配，如图：设置分隔符：点击进去，按照您的投影点文件数据之间的分隔符设置，确定即可。
设置用户文件选项：在这里可以选择生成点或者线，X,Y坐标位于的位置等。
（该例子X 位于1，Y位于2）到这里要强调关键一点，这点很重要。
鼠标要点击如下图的数据行，默认是第一行，否则就会多生成一个位于（0，0）坐标的点。
最后点‘投影变化’，‘确定’。
在投影变换模块中保存生成的文件mapgis6.7批量投影点同时可以根据我们的需要完成点的投影变换，但是有时候我们需要原本不变的把点投影到图上。
比如点(2655555,39666666)，就想让该点投到图上的坐标为(2655555,39666666)，一般的方法多多少少有点变化了。
在投影变换模块中选择用户文件投影，关键是，把用户投影参数和结果投影参数都设置成投影得到的文件直接添加到需要的工程，提示地图参数不匹配问你是否转换，就直接确定转换即可！详细的用户文件投影可参见用户文件投影批量投影点。
北京54坐标与西安80坐标相互转换的两种方法
北京54坐标与西安80坐标相互转换的两种方法方法一：使用大地坐标系进行坐标转换大地坐标系是一种用来描述地球表面上任意点位置的坐标系统。
在大地坐标系中，地球被近似看作一个椭球体，通过经度和纬度来确定其中一点的位置。
下面是北京54坐标与西安80坐标相互转换的步骤：1.将北京54坐标转换为大地坐标系的经纬度坐标：-首先，将北京54坐标转换为北京54平面坐标系的坐标值。
-然后，利用北京54平面坐标系到大地坐标系的转换公式，将北京54平面坐标系的坐标值转换为大地坐标系的经纬度坐标。
2.将大地坐标系的经纬度坐标转换为西安80平面坐标系的坐标值：-利用大地坐标系到西安80平面坐标系的转换公式，将经纬度坐标转换为西安80平面坐标系的坐标值。
3.将西安80平面坐标系的坐标值转换为西安80经纬度坐标：-利用西安80平面坐标系到大地坐标系的转换公式，将西安80平面坐标系的坐标值转换为西安80经纬度坐标。
4.将西安80经纬度坐标转换为北京54平面坐标系的坐标值：-利用大地坐标系到北京54平面坐标系的转换公式，将西安80经纬度坐标转换为北京54平面坐标系的坐标值。
方法二：使用投影坐标系进行坐标转换投影坐标系是一种用来将三维地球表面映射到平面上的坐标系统。
在投影坐标系中，地球被投影到一个平面上，通过平面坐标来表示地球上其中一点的位置。
下面是北京54坐标与西安80坐标相互转换的步骤：1.将北京54坐标转换为投影坐标系的坐标值：-利用北京54平面坐标系到投影坐标系的转换公式，将北京54平面坐标系的坐标值转换为投影坐标系的坐标值。
2.将投影坐标系的坐标值转换为西安80平面坐标系的坐标值：-利用投影坐标系到西安80平面坐标系的转换公式，将投影坐标系的坐标值转换为西安80平面坐标系的坐标值。
3.将西安80平面坐标系的坐标值转换为北京54平面坐标系的坐标值：-利用西安80平面坐标系到北京54平面坐标系的转换公式，将西安80平面坐标系的坐标值转换为北京54平面坐标系的坐标值。
“北京54坐标系”转“西安80坐标系”的操作步骤
“北京54坐标系”转“西安80坐标系”首先将MAPGIS平台的工作路径设置为“…..\北京54转西安80”文件夹下。
下面我们来讲解“北京54坐标系”转“西安80坐标系”的转换方法和步骤。
一、数据说明北京54坐标系和西安80坐标系之间的转换其实是两种不同的椭球参数之间的转换，一般而言比较严密的是用七参数布尔莎模型，即X平移，Y平移，Z平移，X旋转（WX），Y旋转（WY），Z旋转（WY），尺度变化（DM）。
若得七参数就需要在一个地区提供3个以上的公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z），可以向地方测绘局获取。
二、“北京54坐标系”转“西安80坐标系”的操作步骤启动“投影变换模块”，单击“文件”菜单下“打开文件”命令，将演示数据“演示数据_北京54.WT”、“演示数据_北京54.WL”、“演示数据_北京54.WP”打开，如图1所示：图11、单击“投影转换”“单下“S坐标系转换”“令，系统弹出“转换坐标值”“话框，如图2所示：图2⑴、在“输入”一栏中，坐标系设置为“北京54坐标系”，单位设置为“线类单位－米”；⑵、在“输出”一栏中，坐标系设置为“西安80坐标系”，单位设置为“线类单位－米”；⑶、在“转换方法”一栏中，单击“公共点操作求系数”项；⑷、在“输入”一栏中，输入北京54坐标系下一个公共点的（x、y、z），如图2所示；⑸、在“输出”一栏中，输入西安80坐标系下对应的公共点的（x、y、z），如图2所示；⑹、在窗口右下角，单击“输入公共点”按钮，右边的数字变为1，表示输入了一个公共点对，如图2所示；⑺、依照相同的方法，再输入另外的2个公共点对；⑻、在“转换方法”一栏中，单击“七参数布尔莎模型”项，将右边的转换系数项激活；⑼、单击“求转换系数”菜单下“求转换系数”命令，系统根据输入的3个公共点对坐标自动计算出7个参数，如图3所示，将其记录下来；然后单击“确定”按钮；图32、单击“投影转换”菜单下“编辑坐标转换参数”命令，系统弹出“不同地理坐标系转换参数设置”对话框，如图4所示；图4在“坐标系选项”一栏中，设置各项参数如下：源坐标系：北京54坐标系；目的坐标系：西安80坐标系；转换方法：七参数布尔莎模型；长度单位：米；角度单位：弧度；然后单击“添加项”按钮，则在窗口左边的“不同椭球间转换”列表中将该转换关系列出；在窗口下方的“参数设置”一栏中，将上一步得到的七个参数依次输入到相应的文本框中，如图4所示；单击“修改项”按钮，输入转换关系，并单击“确定”按钮；接下来就是文件投影的操作过程了。
椭球参数北京54和西安80

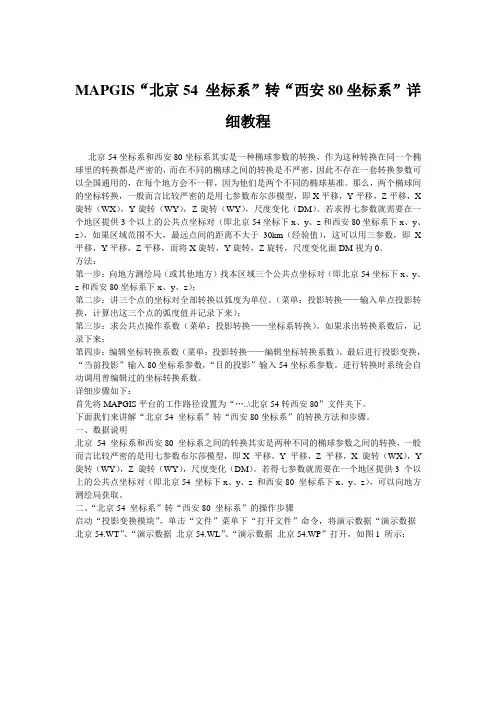

MAPGIS“北京54 坐标系”转“西安80坐标系”详细教程北京54坐标系和西安80坐标系其实是一种椭球参数的转换，作为这种转换在同一个椭球里的转换都是严密的，而在不同的椭球之间的转换是不严密，因此不存在一套转换参数可以全国通用的，在每个地方会不一样，因为他们是两个不同的椭球基准。
那么，两个椭球间的坐标转换，一般而言比较严密的是用七参数布尔莎模型，即X平移，Y平移，Z平移，X 旋转（WX），Y旋转（WY），Z旋转（WY），尺度变化（DM）。
若求得七参数就需要在一个地区提供3个以上的公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z），如果区域范围不大，最远点间的距离不大于30km（经验值），这可以用三参数，即X 平移，Y平移，Z平移，而将X旋转，Y旋转，Z旋转，尺度变化面DM视为0。
方法：第一步：向地方测绘局（或其他地方）找本区域三个公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z）；第二步：讲三个点的坐标对全部转换以弧度为单位。
（菜单：投影转换——输入单点投影转换，计算出这三个点的弧度值并记录下来）；第三步：求公共点操作系数（菜单：投影转换——坐标系转换）。
如果求出转换系数后，记录下来；第四步：编辑坐标转换系数（菜单：投影转换——编辑坐标转换系数），最后进行投影变换，“当前投影”输入80坐标系参数，“目的投影”输入54坐标系参数。
进行转换时系统会自动调用曾编辑过的坐标转换系数。
详细步骤如下：首先将MAPGIS平台的工作路径设置为“…..\北京54转西安80”文件夹下。
下面我们来讲解“北京54 坐标系”转“西安80坐标系”的转换方法和步骤。
一、数据说明北京54 坐标系和西安80 坐标系之间的转换其实是两种不同的椭球参数之间的转换，一般而言比较严密的是用七参数布尔莎模型，即X 平移，Y 平移，Z 平移，X 旋转（WX），Y 旋转（WY），Z 旋转（WY），尺度变化（DM）。
北京54西安80与WGS84坐标相互转换设置ENVI参数
1.椭球体、基准面及地图投影GI S中的坐标系定义是GIS系统的基础，正确定义GIS系统的坐标系非常重要。
GIS中的坐标系定义由基准面和地图投影两组参数确定，而基准面的定义则由特定椭球体及其对应的转换参数确定，因此欲正确定义GIS系统坐标系，首先必须弄清地球椭球体(Ellipsoid)、大地基准面(Datum)及地图投影(Projection)三者的基本概念及它们之间的关系。
基准面是利用特定椭球体对特定地区地球表面的逼近，因此每个国家或地区均有各自的基准面，我们通常称谓的北京54坐标系、西安80坐标系实际上指的是我国的两个大地基准面。
我国参照前苏联从1953年起采用克拉索夫斯基(Krassovsky)椭球体建立了我国的北京54坐标系，1978年采用国际大地测量协会推荐的1975地球椭球体建立了我国新的大地坐标系--西安80坐标系，目前大地测量基本上仍以北京54坐标系作为参照，北京54与西安80坐标之间的转换可查阅国家测绘局公布的对照表。
WGS1984基准面采用WGS84椭球体，它是一地心坐标系，即以地心作为椭球体中心，目前GPS测量数据多以WGS1984为基准。
上述3个椭球体参数如下：椭球体与基准面之间的关系是一对多的关系，也就是基准面是在椭球体基础上建立的，但椭球体不能代表基准面，同样的椭球体能定义不同的基准面，如前苏联的Pulkovo 1942、非洲索马里的Afgooye基准面都采用了Krassovsky椭球体，但它们的基准面显然是不同的。
地图投影是将地图从球面转换到平面的数学变换，如果有人说：该点北京54坐标值为X=4231898,Y=21655933，实际上指的是北京54基准面下的投影坐标，也就是北京54基准面下的经纬度坐标在直角平面坐标上的投影结果。
2. GIS中基准面的定义与转换虽然现有GIS平台中都预定义有上百个基准面供用户选用，但均没有我们国家的基准面定义。
假如精度要求不高，可利用前苏联的Pulkovo 1942基准面(Mapinfo中代号为1001)代替北京54坐标系；假如精度要求较高，如土地利用、海域使用、城市基建等GIS系统，则需要自定义基准面。
“北京54坐标系”转“西安80坐标系”的转换方法和步骤
“北京54坐标系”转“西安80坐标系”的转换方法和步骤“北京54坐标系”和“西安80坐标系”是中国两个常用的大地坐标系，它们分别以北京和西安为基准点建立起来的。
如果需要将一个点的坐标从“北京54坐标系”转换到“西安80坐标系”，可以按照以下步骤进行转换：步骤一：了解北京54坐标系和西安80坐标系的基本参数要进行坐标转换，首先需要了解两个坐标系的基本参数，包括椭球体参数和坐标变换参数。
北京54坐标系和西安80坐标系之间的坐标变换参数是一个七参数的转换模型，包括三个平移参数（ΔX，ΔY，ΔZ），三个旋转参数（Rx，Ry，Rz），以及一个尺度参数M。
步骤二：进行椭球面上的坐标转换将北京54坐标系的椭球面上的坐标转换为西安80坐标系的椭球面上的坐标。
这里主要涉及到椭球面上的经纬度转换。
1.将北京54坐标系的经度L转换为弧度单位λ：λ=(L-λ0)×π/180，其中，L为北京54坐标系下的经度，λ0为北京54坐标系的中央子午线经度。
2.使用以下公式将λ转换为西安80坐标系下的经度L1：L1 = λ - ΔL + ΔL×sin(2λ) + ΔB×sin(4λ) +ΔB2×sin(6λ) + ΔB3×sin(8λ) + ΔB4×sin(10λ)其中，ΔL为经度的差异，ΔB为纬度的差异。
3.使用以下公式将北京54坐标系下的纬度B转换为西安80坐标系下的纬度B1：B1 = B - ΔL×cos(2B) - ΔL2×cos(4B) - ΔL3×cos(6B) -ΔL4×cos(8B)其中，ΔL为经度的差异。
步骤三：进行三维平面上的坐标转换将椭球面上的坐标转换为地球上的实际坐标。
这里主要涉及到三维平面上的坐标转换。
1.假设在北京54坐标系下，特定点的XYZ坐标为(X,Y,Z)。
2.使用以下公式将北京54坐标系下的XYZ坐标转换为西安80坐标系下的XYZ坐标(X1,Y1,Z1)：X1=X+MZ+RzY-RyZ+ΔXY1=Y-RzX+MY+RxZ+ΔYZ1=Z+RyX-RxY+MZ+ΔZ其中，ΔX、ΔY、ΔZ为平移参数，Rx、Ry、Rz为旋转参数，M为尺度参数。
北京54和西安80坐标系说明及转换
第一步：向地方测绘局（或其它地方）பைடு நூலகம்本区域三个公共点坐标对（即54坐标x，y，z和80坐标x，y，z）；
第二步：将三个点的坐标对全部转换以弧度为单位。（菜单：投影转换/输入单点投影转换，计算出这三个点的弧度值并记录下来）
北京54坐标系(BJZ54)
北京54坐标系为参心大地坐标系，大地上的一点可用经度L54、纬度M54和大地高H54定位，它是以克拉索夫斯基椭球为基础，经局部平差后产生的坐标系，其坐标详细定义可参见参考文献[朱华统 1990]。
1954年北京坐标系的历史：
新中国成立以后，我国大地测量进入了全面发展时期，再全国范围内开展了正规的，全面的大地测量和测图工作，迫切需要建立一个参心大地坐标系。由于当时的“一边倒”政治趋向，故我国采用了前苏联的克拉索夫斯基椭球参数，并与前苏联1942年坐标系进行联测，通过计算建立了我国大地坐标系，定名为1954年北京坐标系。因此，1954年北京坐标系可以认为是前苏联1942年坐标系的延伸。它的原点不在北京而是在前苏联的普尔科沃。
西安80坐标系与北京54坐标系其实是一种椭球参数的转换作为这种转换在同一个椭球里的转换都是严密的，而在不同的椭球之间的转换是不严密，因此不存在一套转换参数可以全国通用的，在每个地方会不一样，因为它们是两个不同的椭球基准。
那么，两个椭球间的坐标转换，一般而言比较严密的是用七参数布尔莎模型，即 X 平移， Y 平移， Z 平移， X 旋转（WX）， Y 旋转（WY）， Z 旋转（WZ），尺度变化（DM ）。要求得七参数就需要在一个地区需要 3 个以上的已知点。如果区域范围不大，最远点间的距离不大于 30Km（ 经验值 ） ，这可以用三参数，即 X 平移， Y 平移， Z 平移，而将 X 旋转， Y 旋转， Z 旋转，尺度变化面DM视为 0 。
自定义坐标系(北京54、西安80、2000坐标系)
网址：
技术支持邮箱： ENVI-IDL@
电话： 010-57632288
技术支持热线： 400-819-2881-5
遥感事业部
1.2 国内坐标系介绍
先了解大地坐标的概念。大地坐标，在地面上建立一系列相连接的三角形，量取一段精确 的距离作为起算边，在这个边的两端点，采用天文观测的方法确定其点位（经度、纬度和方位 角） ，用精密测角仪器测定各三角形的角值，根据起算边的边长和点位，就可以推算出其他各点 的坐标。这样推算出的坐标，称为大地坐标。 我国 1954 年在北京设立了大地坐标原点， 由此计算出来的各大地控制点的坐标， 称为 1954 年北京坐标系。 为了适应大地测量的发展， 我国于 1978 年采用国际大地测量协会推荐的 IAG-75 地球椭球体建立了我国新的大地坐标系， 并在 1986 年宣布在陕西省泾阳县设立了新的大地坐标 原点，由此计算出来的各大地控制点坐标，称为 1980 年大地坐标系。随着社会的进步，国民经 济建设、国防建设和社会发展、科学研究等对国家大地坐标系提出了新的要求，迫切需要采用 原点位于地球质量中心的坐标系统作为国家大地坐标系。2000 国家大地坐标系（China Geodetic Coordinate System 2000，CGCS2000）是全球地心坐标系在我国的具体体现，其原点为包括海洋 和大气的整个地球的质量中心，CGCS2000 是我国当前最新的国家大地坐标系。 我们经常给影像投影时用到的北京 54、西安 80 和 2000 坐标系是投影直角坐标系，如下表 所示为国内坐标系采用的主要参数。从中可以看到我们通常称谓的北京 54 坐标系、西安 80 坐 标系实际上指的是我国的大地基准面。 表1.2 坐标名称 北京 54 西安 80 CGCS2000 投影类型 Gauss Kruger（Transverse Mercator） Gauss Kruger（Transverse Mercator） Gauss Kruger（Transverse Mercator） 北京 54、西安 80 和 2000 坐标系参数列表 椭球体 Krasovsky Xian_1980 CGCS2000 基准面 D_Beijing_1954 D_Xian_1980 D_China_2000
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何设置北京54或西安80坐标系？方法很简单，但是需要5个参数，这5个参数可以从当地测绘部门获取，也可以从设置好的GPS中读出。
第一步，在任意画面按MENU键，进入“系统设置”，然后进入”选择坐标系“，选”主位置画面“，在出现的列表中选择最下边的”自定义“或”User Grid“，选第一行的“横向墨卡托”，用箭头键和ENTER键输入当地的中央纬线（00.00000N）和中央经线(XXX.00000E)，进入下一页，然后用同样的方法设置投影比例（1.00000000）、尺度比（1.00000000）、东西偏差(00500000.0)和南北偏差(00000000.0)，然后按“完成”按钮。
中央纬线的计算方法用GOOGLE 查找吧，网上有很多。
第二步，在任意画面按MENU键，进入“系统设置”，然后进入”选择大地基准“，选”主位置画面“，在出现的列表中选择倒数第四个的”自定“或”User“，设置Delta A, Detla F, Delta X, Delta Y, Delta Z等5个参数，这5个参数需要找当地测绘部门查询。
如何计算当地的中央经线？子午线GPS要设置北京54或者西安80坐标系的时候，除了五个Delta 参数需要输入外，还有一个中央经线参数需要输入，与Delta参数不同，中央经线是可以自己计算的，计算方法如下：1、六度带中央经线经度的计算：当地中央经线经度＝６°×当地带号－３°，例如：地形图上的横坐标为２０３４５，其所处的六度带的中央经线经度为：６°×２０－３°＝１１７°（适用于１∶２．５万和１∶５万地形图）。
2、三度带中央经线经度的计算：中央经线经度＝３°×当地带号（适用于１∶１万地形图）。
附ARCGIS中定义的坐标系：北京54坐标系：Beijing 1954 3 Degree GK CM 75E.prj（三度分带法，中央经线东经75度，横坐标前不加带号）Beijing 1954 3 Degree GK Zone 25.prj（三度分带法，带号25，横坐标前加带号）Beijing 1954 GK Zone 13.prj（六度分带法，中央经线东经75度，横坐标前加带号）Beijing 1954 GK Zone 13N.prj（六度分带法，中央经线东经75度，横坐标前不加带号）西安80坐标系：Xian 1980 3 Degree GK CM 75E.prj（三度分带法，中央经线东经75度，横坐标前不加带号）Xian 1980 3 Degree GK Zone 25.prj（三度分带法，带号25，横坐标前加带号）Xian 1980 GK CM 75E.prj（六度分带法，中央经线东经75度，横坐标前不加带号）Xian 1980 GK Zone 13.prj（六度分带法，中央经线东经75度，横坐标前加带号）。
