过欠压保护--开关BKZ65说明书
八达KBZ开关说明书
KBZ20-400（200）/1140(660、380) 矿用隔爆型真空馈电开关利用说明书执行标准：MT871-2000Q/BD15-2020中国•八达电气一、用途、功能及特点1.本馈电开关要紧用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、1140（660）V或380V，额定电流400A及以下的线路中，开关既可作配电系统的总开关，也可作配电支路首、结尾的分开关。
2.智能爱惜测控单元全数采纳数字化技术，基于嵌入式微处置器技术的16位运算机结构，爱惜、测量、监视、操纵、通信功能齐全。
3.爱惜功能齐全，灵敏靠得住，爱惜定值在线持续可调，具有短路、过载、断相、漏电、欠压、过压等爱惜功能；短路爱惜倍数精准到小数点位，适应各类短路电流情形；支持相敏短路爱惜功能。
4.具有风电闭锁功能、瓦斯电闭锁功能。
5.馈电总开关、分开关可组成完善的两级选择性漏电爱惜系统，自动适应不同长度的电缆线路，自动选择漏电故障，选择性能好。
6.具有漏电闭锁爱惜功能，并具有绝缘电阻值在线显示功能。
7.馈电总开关、馈电分开关的智能爱惜测控单元互为通用，方便现场利用。
8.爱惜测控单元所有输入模拟信号采纳专用的双隔离器件，杜绝电网电压扰动引发的爱惜测控单元烧损问题，有效适用于谐波污染严峻的各类井下电网。
9.具有完善的自诊断功能，可对开关断路器分合闸次数、短路故障次数进行经历，提高设备利用率。
10.完善的实验功能：可在线进行断路器跳闸、短路爱惜、漏电爱惜实验。
11.内置的高靠得住性存储器件用于保留爱惜定值与爱惜器动作及其故障信息，所有数据掉电不丢失。
12.具有开关状态、电流、电压、有功功率、日历时钟的实时显示功能，电度计量功能，故障类型、故障时刻及故障参数的经历查询功能，测量精度高。
13.全中文大屏幕液晶显示，菜单式操作，显示信息丰硕，界面友好；配合人机接口键盘，可实现不断电情形下的爱惜定值修改及各类操作。
14.智能爱惜测控单元采纳全密封设计，工业级外围芯片，小型专用继电器，抗震、抗电磁干扰能力强。
KBZ20-630说明书-中文
KBZ20-630/1140(660)矿用隔爆型真空馈电开关使用说明书执行标准：MT871-2000Q/BD15-2002八达电气有限公司一、用途、功能及使用条件1.本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、660V或1140V，额定电流630A及以下的线路中，开关作配电系统的总开关。
2.保护单元采用先进的16位计算机技术，辅以工业级外围芯片，精密小型互感器，小型专用继电器，高精度的A/D转换器对交流信号进行直接采样运算，更加真实的反映电网的实时运行状况，保护可靠灵敏，测量精度高。
3.当线路出现过载、短路、漏电、断相、过电压、欠电压等故障时，开关能自动有选择、快速地切除故障线路、记忆显示故障参数，并对开关实施闭锁，只有解除故障，并经人工复位后才能重新合闸送电。
同时，开关还具有漏电闭锁保护功能，模拟漏电、短路等试验功能。
4.本开关可与本厂的KBZ20-400/1140组成完善的两级选择性漏电保护系统。
选择性漏电保护采用了独特的基于故障分量无功功率方向及故障电流大小的综合判断的依据，配合多重出口等防误动措施，适用于各种电缆长度的井下低压电网,选择性能好。
5.开关具有漏电闭锁保护功能，模拟漏电、短路等试验功能，漏电闭锁保护具有绝缘电阻值在线显示功能。
具有完善的自诊断功能。
6.具备风电闭锁功能、瓦斯电闭锁功能，连接方便。
7.采用全中文液晶显示，菜单式操作，使控制操作更简单、显示信息更丰富。
除保护控制功能外，还具有诊断功能，开关状态、负荷电流、电网电压、有功功率等参数的实时显示功能，故障原因记忆查询等功能。
8.装置配有带隔离的RS485串行通信接口，支持“四遥”功能，便于接入井下电网综合自动化系统。
9.使用环境：（1）海拔高度不超过2000m；（2）环境温度为-5℃～+40℃；（3）空气相对湿度不大于95%（+25℃）；（4）与垂直面倾斜度不超过15度；（5）无显著振动和冲击；（6）含有爆炸危险的气体和煤尘的环境中；（7）无足以腐蚀金属和破坏绝缘的气体和蒸气；（8）无滴水和液体浸入的地方；（9）污染等级：3级；（10）安装类别：Ⅲ类。
KBZ-200 400II说明书(万泰)word资料12页
1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关用于煤矿井下，在交流50HZ，额定电压为660V或1140V，额定电流至200A、400A三相中性点不接地的供电系统中，作为总开关或分支开关用，也可作为大容量电动机不频繁起动控制之用。
该开关由液晶汉显智能化保护系统构成，保护系统的CPU采用了高性能32位ARM芯片，辅以高精度的外围器件及先进的保护算法，保护精度高，反应速度快。
能完成过载、短路、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、风电瓦斯电闭锁等多种保护功能。
2 工作条件2.1 海拔高度不超过2000米；2.2 环境温度-5℃-+40℃；2.3 空气相对湿度不大于95%（+25℃）；2.4 在无强烈震动和冲击振动的地方；2.5 与垂直面的安装倾斜度不超过15°；2.6 含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；2.7 无滴水或水侵的地方；2.8 污染等级：3级；2.9 安装类别：Ⅲ类。
3 主要技术特征3.1 额定电压：660V、1140V；3.2 保护测量单元正常工作电压范围：75～110%3.3 额定工作频率：50HZ；3.4 额定电流：200A（400A）；3.5 极限分断电流：15KA/660V,12.5KA/1140V；3.6 短路保护动作时间：＜100 ms；3.7 电寿命：3×103次；3.8 机械寿命：1.5×104次；3.9 防爆型式：矿用隔爆型；防爆标志：ExdI。
3.10 型号含义：K B Z－200、400/1140 Ⅱ设计序号(智能型)额定电压额定电流真空隔爆型馈电开关3.11 外形尺寸及重量3.11.1 外形尺寸:780mm×550mm×850mm(长×宽×高)3.11.1 重量:310kg4 保护功能4.1短路保护：动作时间＜100ms 。

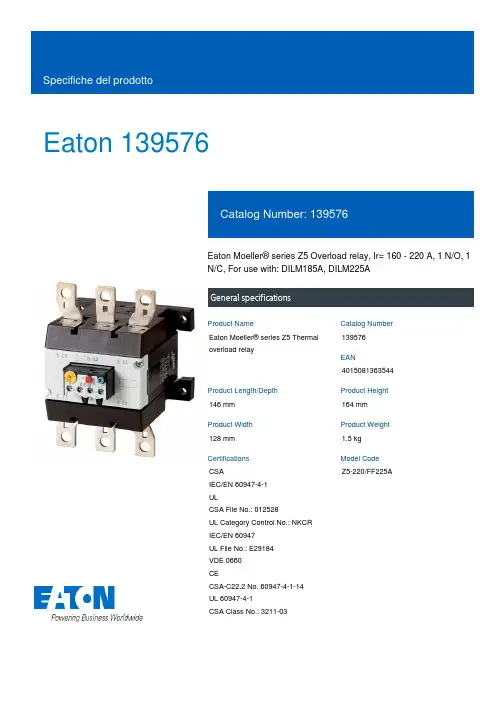

Eaton Moeller系列Z5过压保护器数据手册说明书
Eaton 139576Eaton Moeller® series Z5 Overload relay, Ir= 160 - 220 A, 1 N/O, 1N/C, For use with: DILM185A, DILM225AGeneral specificationsEaton Moeller® series Z5 Thermaloverload relay1395764015081363544146 mm164 mm128 mm 1.5 kgCSAIEC/EN 60947-4-1ULCSA File No.: 012528UL Category Control No.: NKCR IEC/EN 60947UL File No.: E29184VDE 0660CECSA-C22.2 No. 60947-4-1-14 UL 60947-4-1CSA Class No.: 3211-03Z5-220/FF225AProduct Name Catalog NumberEANProduct Length/Depth Product Height Product Width Product Weight Certifications Model Code220 A1 x (0.75 - 2.5) mm², Control circuit cables2 x (0.75 - 2.5) mm², Control circuit cablesIs the panel builder's responsibility. The specifications for the switchgear must be observed.8 mm25 °CMeets the product standard's requirements.Is the panel builder's responsibility. The specifications for the switchgear must be observed.Direct mountingSeparate mountingDirect attachmentDoes not apply, since the entire switchgear needs to be evaluated.40 °CMeets the product standard's requirements.Push-buttonAutomatic800 A Class L, max. Fuse, SCCR (UL/CSA)800 A, max. CB, SCCR (UL/CSA)10 kA, SCCR (UL/CSA)Is the panel builder's responsibility.eaton-tripping-z5-overload-relay-characteristic-curve.epseaton-tripping-z5-overload-relay-characteristic-curve-002.epsDA-DC-00004846.pdfDA-DC-00004856.pdfeaton-tripping-devices-overload-relay-z5-overload-relay-dimensions.eps eaton-tripping-devices-z5-overload-relay-3d-drawing.epsETN.Z5-220_FF225AIL03407102Z2010_10IL03407006Zz5_100_ff225a.dwgz5_100_ff225a.stpeaton-tripping-devices-overload-relay-zeb-overload-relay-wiring-diagram.epsRated operational current for specified heat dissipation (In) Terminal capacity (flexible with ferrule)10.11 Short-circuit ratingStripping length (control circuit cable)Ambient operating temperature (enclosed) - min10.4 Clearances and creepage distances10.12 Electromagnetic compatibilityMounting method10.2.5 LiftingAmbient operating temperature (enclosed) - max10.2.3.1 Verification of thermal stability of enclosures Reset functionShort-circuit current rating (basic rating)10.8 Connections for external conductors Characteristic curve Declarations of conformity DisegnieCAD modelIstruzioni di installazione mCAD modelSchemi di cablaggioM3.5, Terminal screw, Control circuit cablesM10 x 35, Terminal screw, Main connectionsAdjustable current range - min160 ATerminal capacity (flexible with cable lug)185 mm²ProtectionWith terminal cover, Protection against direct contact when actuated from front (EN 50274)Ambient operating temperature - max60 °CClimatic proofingDamp heat, constant, to IEC 60068-2-78Damp heat, cyclic, to IEC 60068-2-30FeaturesReset pushbutton manual/autoTest/off buttonTrip-free releasePhase-failure sensitivity (according to IEC/EN 60947, VDE 0660 Part 102)Static heat dissipation, non-current-dependent Pvs0 WElectrical connection type of main circuitScrew connection10.9.3 Impulse withstand voltageIs the panel builder's responsibility.Voltage rating - max600 VACTerminal capacity (busbar)25 mm width, Main connectionAmbient operating temperature - min-25 °C10.6 Incorporation of switching devices and componentsDoes not apply, since the entire switchgear needs to be evaluated.10.5 Protection against electric shockDoes not apply, since the entire switchgear needs to be evaluated.500 V AC, Between main circuits, According to EN 61140240 V AC, Between auxiliary contacts, According to EN 61140 440 V, Between auxiliary contacts and main contacts, According to EN 61140Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V1.5 AClassCLASS 10 A10.13 Mechanical functionThe device meets the requirements, provided the information in the instruction leaflet (IL) is observed.10.2.6 Mechanical impactDoes not apply, since the entire switchgear needs to be evaluated.10.9.4 Testing of enclosures made of insulating materialIs the panel builder's responsibility.Number of contacts (normally closed contacts)110.3 Degree of protection of assembliesDoes not apply, since the entire switchgear needs to be evaluated.Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V0.9 AHeat dissipation per pole, current-dependent Pvid12.6 WProduct categoryOverload relay Z5Overload release current setting - min160 ARated operational current (Ie) at DC-13, 60 V0.75 AEquipment heat dissipation, current-dependent Pvid37.8 WHeat dissipation capacity Pdiss0 WSuitable forBranch circuits, (UL/CSA)Terminal capacity (stranded with cable lug)185 mm²Temperature compensationContinuous≤ 0.25 %/K, residual error for T > 40°Terminal capacity (solid)1 x (0.75 - 4) mm², Control circuit cables2 x (0.75 - 4) mm², Control circuit cablesNumber of auxiliary contacts (normally closed contacts)110.2.3.2 Verification of resistance of insulating materials to normal heatMeets the product standard's requirements.10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effectsMeets the product standard's requirements.Width across flats16 mm (Hexagon head spanner SW)Rated operational current (Ie) at DC-13, 220 V, 230 V0.2 AConventional thermal current ith of auxiliary contacts (1-pole, open)6 AOverload release current setting - max220 ATerminal capacity (solid/stranded AWG)2/0 - 500 MCM, Main cables2 x (18 - 14), Control circuit cables10.9.2 Power-frequency electric strengthIs the panel builder's responsibility.Degree of protectionIP00Overvoltage categoryIIINumber of auxiliary contacts (change-over contacts)Pollution degree310.7 Internal electrical circuits and connectionsIs the panel builder's responsibility.Rated impulse withstand voltage (Uimp)4000 V (auxiliary and control circuits)8000 V AC10.10 Temperature riseThe panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.Tightening torque18 Nm, Main cable connection screw/bolt1.2 Nm, Screw terminals, Control circuit cablesAdjustable current range - max220 AScrewdriver size1 x 6 mm, Terminal screw, Control circuit cables, Standard screwdriver2, Terminal screw, Control circuit cables, Pozidriv screwdriverRated operational current (Ie) at AC-15, 120 V1.5 A10.2.2 Corrosion resistanceMeets the product standard's requirements.10.2.4 Resistance to ultra-violet (UV) radiationMeets the product standard's requirements.10.2.7 InscriptionsMeets the product standard's requirements.Number of contacts (normally open contacts)1Short-circuit protection rating400 A gG/gL, Fuse, Type “2” coordinationMax. 6 A gG/gL, fuse, Without welding, Auxiliary and control circuits400 A gG/gL, Fuse, Type “1” coordination315 A gG/gL, Fuse, Type “2” coordination500 A gG/gL, Fuse, Type “1” coordinationNumber of auxiliary contacts (normally open contacts)1Rated operational current (Ie) at DC-13, 110 V0.4 ARated operational voltage (Ue) - max1000 VEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. Tutti i diritti riservati. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmedia10 g, Mechanical, Sinusoidal, Shock duration 10 ms 0.9 AB600 at opposite polarity, AC operated (UL/CSA) R300, DC operated (UL/CSA)B300 at opposite polarity, AC operated (UL/CSA)Shock resistanceRated operational current (Ie) at DC-13, 24 V Switching capacity (auxiliary contacts, pilot duty)。

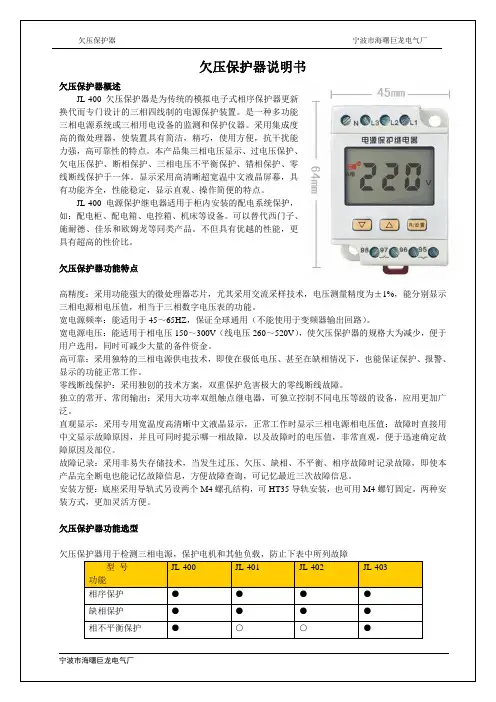

欠压保护器
欠压保护器说明书欠压保护器概述JL-400欠压保护器是为传统的模拟电子式相序保护器更新换代而专门设计的三相四线制的电源保护装置。
是一种多功能三相电源系统或三相用电设备的监测和保护仪器。
采用集成度高的微处理器，使装置具有简洁，精巧，使用方便，抗干扰能力强，高可靠性的特点。
本产品集三相电压显示、过电压保护、欠电压保护、断相保护、三相电压不平衡保护、错相保护、零线断线保护于一体。
显示采用高清晰超宽温中文液晶屏幕，具有功能齐全，性能稳定，显示直观、操作简便的特点。
JL-400电源保护继电器适用于柜内安装的配电系统保护，如：配电柜、配电箱、电控箱、机床等设备。
可以替代西门子、施耐德、佳乐和欧姆龙等同类产品。
不但具有优越的性能，更具有超高的性价比。
欠压保护器功能特点高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示三相电源相电压值，相当于三相数字电压表的功能。
宽电源频率：能适用于45～65HZ，保证全球通用（不能使用于变频器输出回路）。
宽电源电压：能适用于相电压150～300V（线电压260～520V），使欠压保护器的规格大为减少，便于用户选用，同时可减少大量的备件资金。
高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、显示的功能正常工作。
零线断线保护：采用独创的技术方案，双重保护危害极大的零线断线故障。
独立的常开、常闭输出：采用大功率双组触点继电器，可独立控制不同电压等级的设备，应用更加广泛。
直观显示：采用专用宽温度高清晰中文液晶显示，正常工作时显示三相电源相电压值；故障时直接用中文显示故障原因，并且可同时提示哪一相故障，以及故障时的电压值，非常直观，便于迅速确定故障原因及部位。
故障记录：采用非易失存储技术，当发生过压、欠压、缺相、不平衡、相序故障时记录故障，即使本产品完全断电也能记忆故障信息，方便故障查询，可记忆最近三次故障信息。
NZB651系列微机线路保护测控装置
NZB651系列微机线路保护测控装置使用说明书上海正泰自动化软件系统有限公司2015年05月注意事项装置外壳必须可靠接地。
装置内包含静电敏感组件，当移除装置外壳工作时，工作接触面和工作人员必须良好接地，避免设备受到伤害。
禁止带电拔插通讯接头。
输入开关量为有源接点，确保正确接线。
现场调试时应注意大电流通电时间不能过长，本装置交流回路2倍额定电流时可连续工作，10倍额定电流时允许10s ，40倍额定电流时允许1s 。
确保输入电流极性、输入电压相序正确。
装置经开出传动试验后，请务必按复归键复归。
目 录1 概述 (1)1.1适用范围 (1)1.2产品特点 (1)1.3保护配置 (1)1.4计量功能 (5)1.5基本技术数据 (6)1.6主要技术指标 (7)2 安装 (8)2.1外形及安装尺寸 (8)2.2背板端子简介 (9)2.3典型接线 (14)3 保护功能 (20)3.1定时限过流保护 (20)3.2方向过流保护 (20)3.3小电流接地选线 (21)3.4定时限零序过流保护 (21)3.5三相一次重合闸 (21)3.6加速保护 ........................................................................................................ 错误！未定义书签。
3.7低频减载 (22)3.8过负荷 (23)3.9反时限保护 (23)3.10距离保护 (24)3.11进线备自投 (25)3.12充电保护 (26)3.13母联备自投 (27)3.14PT断线 (28)3.15控制回路断线 (29)4 定值清单 (29)4.1NZB6511DC/NZB6511AC线路保护定值清单 (29)4.2NZB6512DC/NZB6512AC线路保护定值清单 (31)4.3NZB6513DC/NZB6513AC线路保护定值清单 (32)4.4NZB6514DC/NZB6514AC线路保护定值清单 (33)4.5NZB6515DC/NZB6515AC线路保护定值清单 (34)5 人机界面操作说明 (35)5.1前面板 (35)5.2菜单结构 (36)5.3初始化界面 (38)5.4正常显示界面 (38)5.5主菜单 (38)5.6子菜单 (38)6 装置调试及维护 (45)6.1版本检查 (45)6.2开入量检查 (45)6.3开出量检查 (48)6.4模拟量检查 (49)6.5整组试验 (50)6.6维护说明 (50)6.7装置自检告警报文 (52)7 选型与订货 (53)7.1NZB65系列参数选型表 (53)7.2订货须知 (54)1 概述1.1 适用范围NZB651系列微机线路保护测控装置适用于110kV以下电压等级的非直接接地或小电阻接地系统中输配电线路的保护及测控；其中NZB611XDC适用于直流供电系统，NZB611XAC适用于交流供电系统。
过欠压脱扣器知识
定义：与断路器机械上相连的（或组成整体的），用以释放保持机构并使断路器自动断开的装置。
（GB 10963.1-2005/IEC60898-1:2002）一般说来，传统的双金属片机械式或电子电磁式脱扣器与脱扣机械部分组成整体，目前智能脱扣器则不包含机械脱扣部分，仅指控制板（即可理解为断路器的内置“控制器”）。
分励脱扣器是配漏电保护器的，作用是当线路有漏电或人身触电时通过零序电流互感。
分励脱扣器的电流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达到整定值时，通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用。
分励脱扣器具有过载、断路、漏电、欠压、过压、不平衡、欠频、过频、逆功率、相序等保护功能；还具有负载监控、实时值测量、需量测量、谐波测量、测量表设置、维护、通信、DI/DO、区域选择性联锁、试验联锁、LCD界面显示等等功能。
六、脱扣器的分类①、电磁脱扣器只提供磁保护，也就是短路保护，其实际上是一个磁回力，当电电磁脱扣器流足够大时产生的磁场力克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。
②、热磁脱扣器提供磁保护和热保护，热保护也就是过载保护。
热保护：电流经过脱扣器时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。
一般来说，电路中都用热磁脱扣器来提供短路和过载保护，只有一些特殊场合用电磁脱扣器提供短路保护，而由其它元件（如热继电器）来提供过载保护。
③、电子脱扣器可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
七、三种脱扣器各自的优缺点①、电磁脱扣器的缺点是只能提供短路保护，其优点就是成本低，寿命长，受环境影响小。
②、热磁脱扣器的缺点是只能提供二段保护；动作值误差比较大，不可以调节（现在所谓的新一代断路器可以机械调节，但调节幅度很小，且误差相当大）；受环境影响较大。
BKDZ400利用说明书
QBKDZ－400(630)/1140(660)Z(F)矿用隔爆型智能化真空馈电开关济源科灵电器1用途及利用条件矿用隔爆型智能化真空馈电开关（以下简称开关），要紧用于煤矿井下和其它周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50赫兹，电压至600V或1140V，电流630A以下的线路中，作为配电系统的总开关或分开关利用，当本开关作用总开关时，也能够作为矿用隔爆型移动变电站的低压侧真空馈电开关利用。
本开关采纳DKZB-Ⅲ智能化低压馈电综合爱惜器作为核心操纵单元，集过流爱惜、漏电爱惜、选择性漏电、漏电闭锁、欠压爱惜、移变温度爱惜、风电闭锁、瓦斯电闭锁、通信接口为一体。
该爱惜器可通经常使用于200A、400A、500A、630A负荷品级开关内。
开关正常工作时，能中文显示电网的电压、实际运行电流及本开关工作电流整定值等参数，当线路显现过流、漏电、欠压或变压器超温、瓦斯浓度超限等故障时，能自动切断电路并显示及经历故障缘故，同时将开关闭锁，只有清除故障并人工复位后才能合闸送电。
本开关具有模拟漏电、过流、欠压及漏电闭锁等实验功能。
同时还具有不断电实验功能。
开关可在以下环境条件下利用：（1）、海拔高度不超过2000m。
（2）、环境温度为 -5℃～+40℃。
（3）、空气相对湿度不大于95％。
（+25℃）（4）、含有爆炸危险的甲烷、煤尘的空气。
（5）、无淋水及水侵入的地址。
2 要紧技术参数2．1 额定电压：380V、660V、1140V2．2 额定电流：630A、400A2．3 极限分段能力：12500A (630A)8000A (400A)2．4 短路和1K漏电时，开关分段时刻（包括断路器）小于60ms。
2．5 开关在分闸状态时，负荷侧对地绝缘电阻40千欧（1140V）、22千欧（660V）以下能靠得住实现漏电闭锁，并中文显示“漏电闭锁”。
2．6 开关在合闸状态时，负载侧绝缘电阻在22 千欧（1140V）、11千欧（660V）以下能靠得住地实现漏电爱惜，并中文显示“漏电爱惜”。
KBZ-630(500)使用说明书
短路、断相、温度保护、瓦斯保护、电气（风电）闭锁等多项保护功能，各项保护功能参
数均可以通过菜单调整；
(5)可选择数据通信接口与控制系统连接。配备 RS-485 通信接口；
( 6 ) 通过外壳门上的按钮可以方便的进行参数调整、保护试验、信息查询等功能。
2.主要用途：
本馈电开关适用于煤矿井下和其它周围介质中含有甲烷、煤尘爆炸性气体环境中，在
4.额定工作制：长期；
5.操作方式: 手动合、分闸、机械保持；
6.短路分断能力：12000A(9000A)；
7.馈电开关在 85%Ue～110%Ue 正常工作；
8.本馈电开关的保护功能及参数：
(1)过压保护：瞬时过压保护，阻容装置；过压整定值为 110%～120%Ue。
(2)欠压保护：整定值为 50％—85%Ue，动作时间 1～240s 可调。
3
c.手动分闸：按下开关右侧的机械脱扣按钮，断路器分闸，显示未合闸。
三、主要技术参数和技术性能：
1.额定电压：1140V 660V；
2.额定电流：630A(500A)；
3.开关工频耐压符合下表要求：
额定工作电压 V 1140 660 127
60 及以下
1min 工频耐压 V 4200 3000 2000 1000
周六
2009-4-02
Ia
0A Ib 0A
Ic
0A U 660V
分闸待机
图1
18:18:40 开关设置：分开关 绝缘电阻＞200 kΩ
图2
18:18:45
电度
0度
功率:
0 kW
Cos( Φ ) = 0.00
11 实时显示 2 操作员菜单 3 工程师菜单 4 工厂菜单
WBZ-651变压器保护测控
WBZ-65 微机变压器保护测控装置 技术说明书 使用说明书
国电南京自动化股份有限公司
GUODIAN NANJING AUTOMATION CO. LTD.
WBZ-65 微机变压器保护测控装置 技术说明书 使用说明书
编 写 审 核 批 准
翟剑 孙金华 冀贞海 刘伟 李2002 年 08 月
*本说明书可能会被修改 请注意最新版本资料
第一部分 技术说明书
目
次
1 装置概述..........................................................................................................................................1 2 装置主要技术参数..........................................................................................................................3 2.1 环境条件.......................................................................................................................................3 2.2 额定电气参数..............................................................................................................................
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计文件名称 使用说明书
文件代号：0BK.463.536
产品型号、名称
BKZ65-63N 系列小型断路器
共 4 页 第 1 页
资 料 来 源
编 制
校 对 底图总号
BKZ65-63N 小型断路器，是我公司带过电压、欠电压功能或带分励脱扣功能的小型断路器。
断路器外壳表面整体化；零火双断；具有隔离功能；带有合分状态显示窗口，接线端子内置，手柄设计更人性化，便于用户操作。
漂亮美观符合当代时尚的装修潮流。
一、适用范围
适用于额定电流63A 以下，交流50HZ ，额定工作电压230V/400V 的配电线路中，用于对交流配电系统的设施和电气设备进行过载、短路及过电压、欠电压保护、分励脱扣之用。
可广泛应用于住宅、建筑、电力配电、邮电、交通、工矿企业等行业。
本产品符合GB10963.1标准要求。
二、型号含义
BKZ 65—63 N □ □ □
额定电流（6-63A ）
脱扣方式（C 、D ）
（GQ 过欠压、G 过压、Q 欠压、S 延时分励、SS 瞬时分励）
中性极 壳架等级
设计序号（带隔离功能） “宝凯”小型断路器
三、电流-动作时间
试验 型式 试验电流 起始状态 时间 预期结果 备注 a C 、D 1.13In 冷态 t ≤1h (In ≤63A) 不脱扣 / b C 、D 1.45In 紧接着a 项试验 t ＜1h (In ≤63A) 脱扣 电流在5s 内稳定上升
c C 、D 2.55 In 冷态 1s ＜t ＜60s In ≤32A 1s ＜t ＜120s In ＞32A
脱扣 /
d C 5In 冷态 t ≤0.1s 不脱扣 闭合辅助开
关接通电源
10In t ＜0.1s 脱扣 e
D
10In 冷态
t ≤0.1s 不脱扣 15In
t ＜0.1s
脱扣
四、BKZ65-63NGQ 产品特点
BKZ65-63NGQ 小型断路器，是我公司自行研制的新型高分断带过电压、欠电压小型断路器。
将过、欠电压保护功能集成在小型断路器N 极之中，具有短路保护、过负荷保护、过电压及欠电压保护的新型电器。
底图总签字
●结构特点
BKZ65-63NGQ小型断路器，将过、欠压保护功能集成在小型断路器N极之中，断路器由外壳、操作机构、热脱扣器、电磁脱扣器触头系统、灭弧系统、带过、欠压保护脱扣线圈、线路板等组成。
其设计独特的结构使产品具有外型美观、体积小、安装方便，手柄操作安全舒适的特点；在过载和短路保护功能的同时还具有过电压、欠电压保护功能,零火双断，且具有隔离功能。
●主要参数。
壳架等级
额定电流
Inm(A)
极
数
额定电
压（V）
额定电流In(A)
短路电流
Icu(A)
过压动作
值(V)
欠压动作
值（V）
瞬时脱
扣形式
63
1N、3N 230
6、10、16、20、
25、32、40、
6000
270±7V 170±7V
C、D
50、63 4500
3P 400
6、10、16、20、
25、32、40、
6000
460±
10V
300±10V
50、63 4500
●外形及安装尺寸见下图
五、 BKZ65-63NS 产品特点
BKZ65-63NS小型断路器（带分励脱扣）以下简称断路器，具有分励脱扣功能，对线
底图总签字路进行远距离控制分断或自动信号控制分断，同时对线路起过载和短路保护的作用，也可以作为线路的不频繁操作转换之用。
目前，广泛应用于IC卡预付费电度表配套使用来控制线路的通断。
●结构特点
BKZ65-63NS断路器由操作机构、短路瞬时脱扣器、过载延时脱扣器、触头灭弧系统、分励脱扣装置和绝缘外壳组成，具有如下特点：
a) 断路器具有短路瞬时动作和过载延时动作特性；
b) 断路器操作机构为带储能式自由脱扣机构，触点快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品使用寿命；在正常工作时，触头只能停留在闭合或断开位置；
c) 分励脱扣器由可控硅、电磁脱扣器等组成驱动元件，并装有压敏电阻吸收过电压来保护电路；
d) 分励脱扣器能够在低电压时保护脱扣线圈不被烧毁和电磁炉产生的强大电磁干扰的情况下依然正常工作;
e) 信号线采用高温线，还具有电阻低、抗老化，不易折断、接触效果更好
f) 壳体和部件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成。
●主要参数
极数
宽度
/位
（18mm
倍数）
脱扣
方式
额定电流
（A）
额定工作
电压（）
控制电压
（V）
额定短路分断
能力（A）
脱扣方式（t）
延时型S 瞬时型SS 1P+N 2
C、D
6、10、16、
20、25、32、
40、50、63
230
230
6000（40A以下）
4500（50、63A）
0.5s≤t≤
2s
t≤0.1s 3P+N 4 400
底图总签字
●外形及安装尺寸
订货示例：
○1用户订BKZ65-63N小型断路器,带过电压、欠电压，额定电流为40A，脱扣方式为C型，数量50台。
订货时书写：BKZ65-63NGQ C40 50台。
○2用户订BKZ65-63N小型断路器,带分励脱扣器，延时型，额定电流为40A，脱扣方式为C型，极数1P+N数量50台。
订货时书写：BKZ65-63NS/1PN C40 50台。
注意：安装时注意相线与N极极性，电源上进下出。
