影响锂电池循环的几个因素
锂硫电池的循环寿命与容量衰减机制
锂硫电池的循环寿命与容量衰减机制锂硫电池作为一种潜在的高能量密度储能技术，具有广泛的应用前景。
然而，其循环寿命和容量衰减问题一直是制约其商业化应用的主要挑战。
本文将讨论锂硫电池的循环寿命和容量衰减机制，并提出改进措施以提高其性能。
1. 循环寿命机制锂硫电池的循环寿命是指在充放电循环过程中，电池能够保持指定容量的循环次数。
循环寿命主要受以下因素影响。
1.1 锂枝晶生长在充放电循环中，锂会在锂枝晶的形式下析出，然后在放电过程中再溶解。
然而，随着循环次数的增加，锂枝晶会逐渐扩展并插入电解质和电极之间的空隙，导致电池内部短路和容量衰减。
解决锂枝晶生长问题的方法之一是通过合适的电极结构设计抑制枝晶生长。
例如，使用多孔碳材料作为正负极材料，可以提供更多的表面积和通道，有助于锂离子的均匀分布和快速传输，从而减轻枝晶生长现象。
1.2 电解液中的极端条件锂硫电池的电解液包含锂盐溶液和有机溶剂。
在放电过程中，电解液中的极端条件，如低温和高浓度的锂离子，会导致电化学反应速率的减慢和电解液分解。
这些现象会加速电池容量衰减和循环寿命的减少。
为了减轻电解液中的极端条件对循环寿命的影响，可以采用以下措施。
首先，优化电解液的组成和浓度，使其具有更好的稳定性和适应性。
其次，通过控制电池的工作温度，增强离子传输速率，从而减轻电解液中的极端条件对电池性能的影响。
2. 容量衰减机制锂硫电池的容量衰减是指在充放电循环过程中，电池容量随时间逐渐降低的现象。
容量衰减机制可以归因于以下因素。
2.1硫化物析出与溶解在锂硫电池的放电过程中，硫由正极转化为多种硫化物。
然而，这些硫化物在充电过程中很难完全溶解，导致部分硫化物聚集在正极上，阻碍了电子和离子的传输，从而降低了电池容量。
为了减轻硫化物析出和溶解引起的容量衰减问题，可以采用一系列策略。
例如，添加介孔二氧化硅材料作为正极的载体，可以增加电极表面积，提供更多的储存空间，有效降低硫化物的聚集。
2.2 锂枝晶生长与循环寿命机制中的锂枝晶生长相似，锂枝晶在充放电过程中也会导致容量衰减。
锂离子电池高温循环
锂离子电池高温循环
锂离子电池高温循环是指锂离子电池在高温环境下进行充放电循环的过程。
高温循环会加速锂离子电池的衰减，主要表现在以下几个方面：
1.容量衰减：高温循环会导致锂离子电池正极材料的活性降低，从而导致容量
衰减。
2.内阻增加：高温循环会导致电解液的分解，从而导致电池内阻增加。
3.安全性降低：高温循环会增加锂离子电池的热失控风险。
锂离子电池高温循环的衰减机制主要包括以下几个方面：
1.正极材料活性降低：高温会导致正极材料的活性降低，主要表现在以下几个
方面：
●正极材料的晶格结构发生变化，从而降低了锂离子在正极材料中的扩散能力。
●正极材料中的活性物质发生分解，从而降低了正极材料的容量。
2.电解液分解：高温会导致电解液的分解，从而产生气体和固体杂质，这些气
体和固体杂质会堵塞电极之间的间隙，从而增加电池的内阻。
3.SEI膜增厚：SEI膜是电解液在电极表面形成的一层固体电解质膜，它可以防
止电解液与电极发生直接反应。
高温会导致SEI膜增厚，从而增加电池的内阻。
锂离子电池高温循环的抑制方法主要包括以下几个方面：
●优化电极材料：开发具有高温稳定性的电极材料，可以有效抑制高温循环引
起的容量衰减。
●改进电解液：开发具有高温稳定性的电解液，可以有效抑制高温循环引起的
电解液分解。
●优化充放电策略：采用合理的充放电策略，可以有效抑制高温循环引起的SEI
膜增厚。
锂电池循环寿命知识详解
锂电池循环寿命知识详解锂离子电池由于其能量密度高、无记忆效应、自放电小且循环寿命长而在各个领域得到广泛使用，如电子产品、电动工具、电动汽车以及储能领域等。
电池的性能总体可分为电性能和可靠性两大类，寿命是衡量其电性能的重要指标之一。
对于能量型电池，一般认为电池的可用容量衰减到初始容量的80%时，即为寿命终止。
电池的寿命包括循环寿命和日历寿命，前者是指电池以一定的充放电制度进行循环至寿命终止时的循环次数，后者是指电池在某个状态下存储至寿命终止时所需的时间。
锂电池在充放电过程中会发生很多复杂的物理及化学反应，因此影响锂电池循环寿命的因素有很多。
另一方面，循环寿命测试往往耗时长且成本高，电池寿命的正确评估对锂电池的生产开发及电池健康管理系统有一定的指导作用。
一、循环寿命的影响因素1、电池材料的老化衰退锂电池内部的材料主要包含：正负极活性物质、粘结剂、导电剂、集流体、隔膜以及电解液。
锂电池在使用过程中，这些材料会伴随着一定程度的衰退和老化。
唐致远等认为，锰酸锂电池容量衰减因素有：正极材料的溶解、电极材料的相变化、电解液分解、界面膜的形成和集流体腐蚀等。
Vetter等分别对电池的正极、负极及电解液在循环中的变化机理进行了系统深入的分析。
作者认为负极SEI膜的形成和后续生长会伴随着活性锂的不可逆损失，而且SEI膜并不具备真正的固体电解质功能，除了锂离子以外，其他物质的扩散和迁移会导致气体产生和颗粒破裂。
此外，循环过程中材料体积的变化和金属锂的析出也会导致容量损失。
对正极材料老化衰退的影响如图1所示。
图 1 正极材料老化衰退机制Aurbach等拆解了钴酸锂电池在25和40℃温度条件下循环后的正负极极片，SEM、XRD 和FTIR测试结果表明正负极活性材料均有损失。
李杨等对循环6000次的磷酸铁锂动力电池的电性能进行分析，其容量保持率为84.87%，交流内阻上升18.25%，直流内阻上升 66%。
作者将循环后的电池进行拆解，分别进行扣式电池性能测试和SEM分析，发现负极材料在循环后的性能衰减较快，并认为负极体积的膨胀、SEI膜的增厚是主要影响因素。
锂电池循环析锂原因

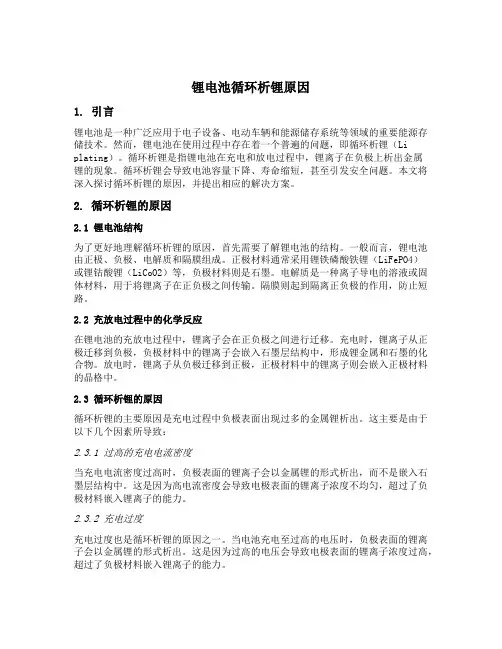

锂电池循环析锂原因1. 引言锂电池是一种广泛应用于电子设备、电动车辆和能源储存系统等领域的重要能源存储技术。
然而，锂电池在使用过程中存在着一个普遍的问题，即循环析锂（Li plating）。
循环析锂是指锂电池在充电和放电过程中，锂离子在负极上析出金属锂的现象。
循环析锂会导致电池容量下降、寿命缩短，甚至引发安全问题。
本文将深入探讨循环析锂的原因，并提出相应的解决方案。
2. 循环析锂的原因2.1 锂电池结构为了更好地理解循环析锂的原因，首先需要了解锂电池的结构。
一般而言，锂电池由正极、负极、电解质和隔膜组成。
正极材料通常采用锂铁磷酸铁锂（LiFePO4）或锂钴酸锂（LiCoO2）等，负极材料则是石墨。
电解质是一种离子导电的溶液或固体材料，用于将锂离子在正负极之间传输。
隔膜则起到隔离正负极的作用，防止短路。
2.2 充放电过程中的化学反应在锂电池的充放电过程中，锂离子会在正负极之间进行迁移。
充电时，锂离子从正极迁移到负极，负极材料中的锂离子会嵌入石墨层结构中，形成锂金属和石墨的化合物。
放电时，锂离子从负极迁移到正极，正极材料中的锂离子则会嵌入正极材料的晶格中。
2.3 循环析锂的原因循环析锂的主要原因是充电过程中负极表面出现过多的金属锂析出。
这主要是由于以下几个因素所导致：2.3.1 过高的充电电流密度当充电电流密度过高时，负极表面的锂离子会以金属锂的形式析出，而不是嵌入石墨层结构中。
这是因为高电流密度会导致电极表面的锂离子浓度不均匀，超过了负极材料嵌入锂离子的能力。
2.3.2 充电过度充电过度也是循环析锂的原因之一。
当电池充电至过高的电压时，负极表面的锂离子会以金属锂的形式析出。
这是因为过高的电压会导致电极表面的锂离子浓度过高，超过了负极材料嵌入锂离子的能力。
2.3.3 温度过高温度过高也会促进循环析锂的发生。
高温环境下，电池内部的化学反应速度加快，导致负极表面的锂离子析出金属锂的概率增加。
2.3.4 循环次数累积随着循环次数的累积，锂电池中的电解质会逐渐分解，形成固体电解质界面层（SEI）。
锂离子电池循环寿命与容量的关系研究
锂离子电池循环寿命与容量的关系研究锂离子电池是一种目前流行的电池类型，在各种便携式电子产品，如手机、笔记本电脑和平板电脑等中得到广泛应用。
随着科技的不断进步，锂离子电池的循环寿命和容量一直是研究的重点。
本文将探讨锂离子电池循环寿命和容量之间的关系。
首先，什么是循环寿命和容量？锂离子电池的循环寿命指的是电池在一定条件下能够进行的充放电周期的次数。
在锂离子电池的使用过程中，每次充放电都会造成电池内部化学反应的变化，导致电池容量的下降和循环寿命的缩短。
电池容量是指电池能够存储和释放的电能量。
在他的电池容量下降后，同样的工作时间需要更多的充电，这就会影响电池的使用时间和便携性，因此电池容量是衡量衡量一颗锂离子电池品质好坏的一个重要的指标。
影响锂离子电池循环寿命和容量的因素有多个因素影响锂离子电池的循环寿命和容量。
以下是最重要的几个因素：1.充电和放电速率：较高的充放电速率会导致电池内部化学反应的猛烈变化，从而加速容量的下降和循环寿命的缩短。
2.使用环境条件：极端的温度条件和高湿度可能会导致电池内部化学反应失控，从而缩短循环寿命和降低容量。
3.充电器品质：合适的充电器品质可以控制电池的充电速率和保证充电器的安全性，从而减缓化学反应的速度，延长循环寿命和容量。
4.电池厂家和电池质量的差异：好的厂商设计好的产品可避免潜在的质量问题，从而提高电池寿命和容量。
电池容量与电池寿命的关系随着电池循环寿命的逐渐缩短，电池容量所下降的速度也会加快。
这是由于电池的能力已经被化学反应的消耗削减了。
因此，电池的寿命和容量是紧密相关的。
研究表明，在室温下，典型的锂离子电池循环寿命包含500-1000个充放电周期。
在循环寿命内，电池容量通常逐渐下降。
电池容量的下降速度会被各种因素所影响，这样每颗电池的下降速度可能会有所不同。
总结锂离子电池的循环寿命和容量是紧密相关的。
随着电池使用次数的增加，电池的容量也会逐渐下降。
因此，电池的循环寿命和容量是需要关注的两个重要指标。
锂电池衰减过程
锂电池衰减过程
锂电池衰减是指锂电池在使用过程中电容量减少以及性能下降的过程。
锂电池的衰减过程主要包括以下几个方面：
1. 锂电池容量衰减：随着锂电池的使用次数增加，锂电池的容量会逐渐减少。
这是由于锂离子在循环充放电过程中，电池正极材料与锂离子之间发生化学反应，导致活性物质的损耗和结构的破坏，从而限制了电池的可用容量。
2. 充放电效率下降：随着使用时间的增加，锂电池的充放电效率会逐渐降低。
这是由于锂离子在循环过程中，会发生电池内部电化学反应，形成锂枝晶、固态电解质膜的损坏和锂离子的损失，导致电池内阻的增加，从而降低了充放电效率。
3. 循环性能衰减：锂电池在循环充放电过程中，电池正负极材料的结构会发生变化，导致电池在循环过程中其内部结构的稳定性和可逆性下降，从而影响了锂电池的循环性能。
4. 温度对锂电池寿命的影响：锂电池在高温环境下使用，会导致电池内部反应加速，加剧电池的衰减过程。
同时，在极端低温环境下，电池的反应速率会减慢，降低电池的输出性能。
为了减缓锂电池的衰减过程，可以采取以下措施：
1. 控制使用环境温度，避免过高或过低温度对电池的影响；
2. 控制充放电速率，避免高速充放电对电池的损伤；
3. 定期进行电池的保养和维护，包括适当的充放电和电池容量测试；
4. 选择合适的电池类型和电池管理系统，以确保电池的可靠性和使用寿命。
总之，锂电池的衰减过程是一个不可避免的过程，但通过科学管理和合理使用，可以延长锂电池的使用寿命和性能。
钴酸锂循环次数
钴酸锂循环次数钴酸锂是一种重要的锂离子电池正极材料，其性能表现优良，被广泛应用于电动汽车、移动电源等领域。
然而，锂离子电池在使用过程中会出现循环次数的问题，因此研究钴酸锂的循环次数问题具有重要意义。
一、锂离子电池循环次数的概念及影响因素锂离子电池的循环次数指的是电池从充电到放电，以及再次充电放电的循环次数。
循环次数是评估电池寿命和性能稳定性的重要参考指标。
影响锂离子电池循环次数的因素有多种，其中主要包括以下几个方面：1.充放电过程充放电过程中，电池内部材料的化学性质和物理状态不断发生变化，因而对电池寿命和循环次数产生影响。
2.使用环境锂离子电池在使用过程中会受到温度、湿度、振动等环境因素的影响，对电池的寿命和循环次数产生影响。
3.电池设计及材料选择电池的设计和材料选择直接影响电池的寿命和循环次数，其中正极材料是决定电池寿命和循环次数的主要因素之一。
钴酸锂是目前应用最广泛的锂离子电池正极材料之一，因其能量密度高、充电速度快、循环次数高等特点被广泛使用。
然而，钴酸锂在循环次数问题上存在以下几个方面的问题：1.容量衰减钴酸锂在长时间使用过程中，会出现容量衰减的现象，这是导致电池寿命减短的主要原因。
2.正极材料失效在长时间循环充放电过程中，钴酸锂的结构会发生变化，导致正极材料失效，影响电池的寿命和循环次数。
3.钴的溶出和氧化在钴酸锂的充放电过程中，钴会溶出到电解液中，并可能发生氧化反应，导致电解液中的、钴磷酸锂和其他物质的质量变化，可能会对电池的性能产生负面影响。
针对上述问题，已经有不少研究基于钴酸锂的电池循环次数进行了深入探究。
首先，一些研究关注了锂离子电池正极材料的改进，例如添加剂、表面涂覆等措施，以提高电池的容量、寿命和循环次数。
例如，少量的石墨烯在正极材料中添加可以提供高电导率、抗氧化性和抗膨胀性等特性，从而提高电池循环次数和寿命。
其次，研究者还开发了新型正极材料以替代钴酸锂。
例如，锰酸锂、铁磷酸锂等材料由于具有更高的安全性和稳定性，已被广泛用于一些电池。
七大因素影响锂离子电池循环性能
七大因素影响锂离子电池循环性能我们最关注的电池莫过于锂离子电池，因为我们的手机、pad、笔记本的电池就是锂离子电池，它的续航能力也一直是企业研究的一个重点方向。
循环性能对锂离子电池的重要程度无需多言，就宏观来讲，更长的循环寿命意味着更少的资源消耗，因而，影响锂离子电池循环性能的因素，是每一个与锂电行业相关的人员都不得不考虑的问题。
1、水分过多的水分会与正负极活性物质发生副反应、破坏其结构进而影响循环，同时水分过多也不利于SEI膜的形成，但在痕量的水分难以除去的同时，痕量的水也可以一定程度上保证电芯的性能。
2、正负极压实正负极压实过高，虽然可以提高电芯的能量密度，但是也会一定程度上降低材料的循环性能，从理论来分析，压实越大，相当于对材料的结构破坏越大，而材料的结构是保证锂离子电池可以循环使用的基础；此外，正负极压实较高的电芯难以保证较高的保液量，而保液量是电芯完成正常循环或更多次的循环的基础。
3、测试的客观条件测试过程中的充放电倍率、截止电压、充电截止电流、测试中的过充过放、测试房温度、测试过程中的突然中断、测试点与电芯的接触内阻等外界因素，都会或多或少影响循环性能测试结果，另外，不同的材料对上述客观因素的敏感程度各不相同，统一测试标准并且了解共性及重要材料的特性应该就足够日常工作使用了。
4、负极过量负极过量的原因除了需要考虑首次不可逆容量的影响和涂布膜密度偏差之外，对循环性能的影响也是一个考量，对于钴酸锂加石墨体系而言，负极石墨成为循环过程中的“短板”一方较为常见，若负极过量不充足，电芯可能在循环前并不析锂，但是循环几百次后正极结构变化甚微但是负极结构被破坏严重而无法完全接收正极提供的锂离子从而析锂，造成容量过早下降。
5、涂布膜密度单一变量的考虑膜密度对循环的影响几乎是一个不可能的任务，膜密度不一致要么带来容量的差异、要么是电芯卷绕或叠片层数的差异，对同型号同容量同材料的电芯而言，降低膜密度相当于增加一层或多层卷绕或叠片层数，对应增加的隔膜可以吸收更多的电解液以保证循环，考虑到更薄的膜密度可以增加电芯的倍率性能、极片及裸电芯的烘烤除水也会容易些，当然太薄的膜密度涂布时的误差可能更难控制，活性物质中的大颗粒也可能会对涂布、滚压造成负面影响，更多的层数意味着更多的箔材和隔膜，进而意味着更高的成本和更低的能量密度，所以，评估时也需要均衡考量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影响锂离子电池循环性能的几个因素
（锂电技术水太深，文武的东西别当真）
循环性能对锂离子电池的重要程度无需赘言；另外就宏观来讲，更长的循环寿命意味着更少的资源消耗。
因而，影响锂离子电池循环性能的因素，是每一个与锂电行业相关的人员都不得不考虑的问题。
以下文武列举几个可能影响到电池循环性能因素，供大家参考。
材料种类：材料的选择是影响锂离子电池性能的第一要素。
选择了循环性能较差的材料，工艺再合理、制成再完善，电芯的循环也必然无法保证；选择了较好的材料，即使后续制成有些许问题，循环性能也可能不会差的过于离谱（一次钴酸锂克发挥仅为135.5mAh/g左右且析锂的电芯，1C虽然百余次跳水但是0.5C、500次90%以上；一次电芯拆开后负极有黑色石墨颗粒的电芯，循环性能正常）。
从材料角度来看，一个全电池的循环性能，是由正极与电解液匹配后的循环性能、负极与电解液匹配后的循环性能这两者中，较差的一者来决定的。
材料的循环性能较差，一方面可能是在循环过程中晶体结构变化过快从而无法继续完成嵌锂脱锂，一方面可能是由于活性物质与对应电解液无法生成致密均匀的SEI膜造成活性物质与电解液过早发生副反应而使电解液过快消耗进而影响循环。
在电芯设计时，若一极确认选用循环性能较差的材料，则另一极无需选择循环性能较好的材料，浪费。
正负极压实：正负极压实过高，虽然可以提高电芯的能量密度，但是也会一定程度上降低材料的循环性能。
从理论来分析，压实越大，相当于对材料的结构破坏越大，而材料的结构是保证锂离子电池可以循环使用的基础；此外，正负极压实较高的电芯难以保证较高的保液量，而保液量是电芯完成正常循环或更多次的循环的基础。
水分：过多的水分会与正负极活性物质发生副反应、破坏其结构进而影响循环，同时水分过多也不利于SEI膜的形成。
但在痕量的水分难以除去的同时，痕量的水也可以一定程度上保证电芯的性能。
可惜文武对这个方面的切身经验几乎为零，说不出太多的东西。
大家有兴趣可以搜一搜论坛里面关于这个话题的资料，还是不少的。
涂布膜密度：单一变量的考虑膜密度对循环的影响几乎是一个不可能的任务。
膜密度不一致要么带来容量的差异、要么是电芯卷绕或叠片层数的差异。
对同型号同容量同材料的电芯而言，降低膜密度相当于增加一层或多层卷绕或叠片层数，对应增加的隔膜可以吸收更多的电解液以保证循环。
考虑到更薄的膜密度可以增加电芯的倍率性能、极片及裸电芯的烘烤除水也会容易些，当然太薄的膜密度涂布时的误差可能更难控制，活性物质中的大颗粒也可能会对涂布、滚压造成负面影响，更多的层数意味着更多的箔材和隔膜，进而意味着更高的成本和更低的能量密度。
所以，评估时也需要均衡考量。
负极过量：负极过量的原因除了需要考虑首次不可逆容量的影响和涂布膜密度偏差之外，对循环性能的影响也是一个考量。
对于钴酸锂加石墨体系而言，负极石墨成为循环过程中的“短板”一方较为常见。
若负极过量不充足，电芯可能在循环前并不析锂，但是循环几百次后正极结构变化甚微但是负极结构被破坏严重而无法完全接收正极提供的锂离子从而析锂，造成容量过早下降。
电解液量：电解液量不足对循环产生影响主要有三个原因，一是注液量不足，二是虽然注液量充足但是老化时间不够或者正负极由于压实过高等原因造成的浸液不充分，三是随着循环电芯内部电解液被消耗完毕。
注液量不足和保液量不足文武之前写过《电解液缺失对电芯性能的影响》因而不再赘述。
对第三点，正负极特别是负极与电解液的匹配性的微观表现为致密且稳定的SEI的形成，而右眼可见的表现，既为循环过程中电解液的消耗速度。
不完整的SEI膜一方面无法有效阻止负极与电解液发生副反应从而消耗电解液，一方面在SEI膜有缺陷的部位会随着循环的进行而重新生成SEI膜从而消耗可逆锂源和电解液。
不论是对循环成百甚至上千次的电芯还是对于几十次既跳水的电芯，若循环前电解液充足而循环后电解液已
经消耗完毕，则增加电解液保有量很可能就可以一定程度上提高其循环性能。
测试的客观条件：测试过程中的充放电倍率、截止电压、充电截止电流、测试中的过充过放、测试房温度、测试过程中的突然中断、测试点与电芯的接触内阻等外界因素，都会或多或少影响循环性能测试结果。
另外，不同的材料对上述客观因素的敏感程度各不相同，统一测试标准并且了解共性及重要材料的特性应该就足够日常工作使用了。
总结：如同木桶原则一样，诸多的影响电芯循环性能的因素当中，最终的决定性因素，是诸多因素中的最短板。
同时，这些影响因素之间，也都有着交互影响。
在同样的材料和制成能力下，越高的循环，往往意味着越低的能量密度，找到刚好满足客户需求的结合点，尽量保证电芯制成的一致性，方是最重要的任务所在。
本文摘自: 电池论坛() 详细出处请参考：/thread-173621-1-1.html。
