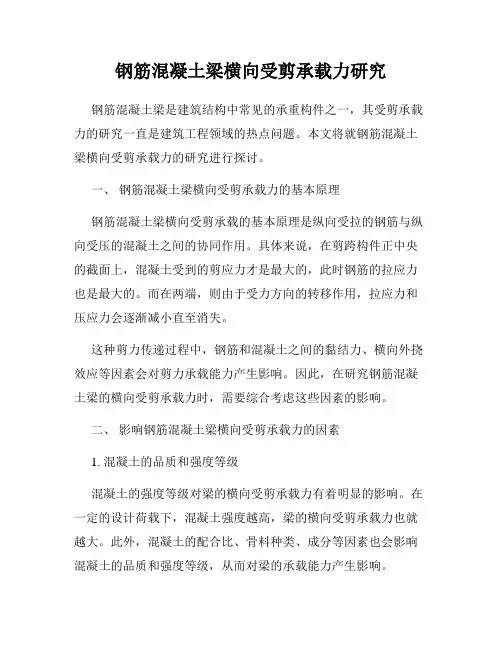

钢筋混凝土梁横向受剪承载力研究
钢筋混凝土梁横向受剪承载力研究钢筋混凝土梁是建筑结构中常见的承重构件之一，其受剪承载力的研究一直是建筑工程领域的热点问题。
本文将就钢筋混凝土梁横向受剪承载力的研究进行探讨。
一、钢筋混凝土梁横向受剪承载力的基本原理钢筋混凝土梁横向受剪承载的基本原理是纵向受拉的钢筋与纵向受压的混凝土之间的协同作用。
具体来说，在剪跨构件正中央的截面上，混凝土受到的剪应力才是最大的，此时钢筋的拉应力也是最大的。
而在两端，则由于受力方向的转移作用，拉应力和压应力会逐渐减小直至消失。
这种剪力传递过程中，钢筋和混凝土之间的黏结力、横向外挠效应等因素会对剪力承载能力产生影响。
因此，在研究钢筋混凝土梁的横向受剪承载力时，需要综合考虑这些因素的影响。
二、影响钢筋混凝土梁横向受剪承载力的因素1. 混凝土的品质和强度等级混凝土的强度等级对梁的横向受剪承载力有着明显的影响。
在一定的设计荷载下，混凝土强度越高，梁的横向受剪承载力也就越大。
此外，混凝土的配合比、骨料种类、成分等因素也会影响混凝土的品质和强度等级，从而对梁的承载能力产生影响。
2. 钢筋的配筋方式和数量在钢筋混凝土梁的设计中，通过合理的配筋方式和数量选择，可以有效地提高梁的横向受剪承载能力。
钢筋的配筋方式主要有受压区间、受拉区间和受剪区间等不同部位的不同配筋方式。
适当地增加受剪筋的数量和间距，有助于提高梁的横向受剪承载能力。
3. 截面尺寸和几何形状梁的断面尺寸和几何形状也会影响其横向受剪承载能力。
对于相同材料和强度等级的梁而言，截面越大，剪力承载能力也就越高；而对于形状相同的梁，材料强度等级越高，剪力承载能力也就越高。
4. 加筋和加粘剂有时，人为地在梁的侧面或上下方向加设钢板或其他形式的加筋构件可以提高梁的剪力承载能力。
同时，为了增加钢筋和混凝土之间的黏结力和横向刚度，也可以通过对混凝土表面进行处理或涂覆加粘剂等方式来提高梁的横向受剪承载能力。
三、钢筋混凝土梁横向受剪承载力的计算方法目前，在钢筋混凝土梁横向受剪承载力计算中，主要采用的方法有几种：1. 多项式公式法多项式公式法是一种比较简单的计算方法，适用于截面形状比较规则的钢筋混凝土梁。
混凝土的加筋原理
混凝土的加筋原理I. 引言混凝土是一种广泛使用的建筑材料，因其优良的力学性能、耐久性、施工便捷性等特点而备受推崇。
然而，由于混凝土的抗拉强度相对较低，容易出现裂缝，从而影响其整体的强度和耐久性。
因此，为了进一步提高混凝土结构的力学性能，常常需要对其进行加筋处理。
本文将详细介绍混凝土的加筋原理。
II. 混凝土的力学性质混凝土是一种复合材料，由水泥、骨料、水和外加剂等组成。
其力学性能受多种因素影响，例如水泥强度、骨料种类和大小、水胶比、外加剂类型等。
一般而言，混凝土的抗压强度较高，而抗拉强度较低。
这是由于混凝土的内部含有许多微小的孔隙和裂缝，容易在受到拉力的作用下发生破坏。
因此，在混凝土结构中，常常需要采取加筋措施以提高其抗拉强度。
III. 加筋的基本原理加筋是指在混凝土内部或表面加入钢筋等材料，以提高其抗拉强度和承载能力。
加筋的基本原理是在混凝土中引入一种具有较高抗拉强度的材料，以承担混凝土结构在受到拉力时的作用。
钢筋的引入不仅可以提高混凝土的抗拉强度，还可以增加混凝土的刚度和稳定性，从而提高其整体力学性能。
IV. 加筋的分类加筋可以按照其位置和形式进行分类。
按位置来看，加筋可以分为内加筋和表面加筋。
内加筋是指将钢筋嵌入混凝土内部，与混凝土形成一个整体。
内加筋又可分为纵向加筋和横向加筋。
纵向加筋一般用于受拉构件，例如梁、柱等。
横向加筋一般用于受剪构件，例如板、墙等。
表面加筋是指将钢筋焊接或粘贴在混凝土表面，用于提高混凝土的承载能力和抗震性能。
按形式来看，加筋可以分为筋板加筋、钢筋加筋和网壳加筋等。
V. 内加筋的原理内加筋是指将钢筋嵌入混凝土内部，与混凝土形成一个整体。
内加筋可以分为纵向加筋和横向加筋。
纵向加筋一般用于受拉构件，例如梁、柱等。
横向加筋一般用于受剪构件，例如板、墙等。
1. 纵向加筋的原理纵向加筋是指将钢筋嵌入混凝土中，与混凝土形成一个整体，用于提高混凝土的抗拉强度。
纵向加筋的原理是利用钢筋的高强度和韧性来承担混凝土结构在受拉时的作用，从而提高混凝土的抗拉强度。
施工技术与造价知识荟萃10-附加横向钢筋的作用及构造要求
施⼯技术与造价知识荟萃10-附加横向钢筋的作⽤及构造要求内容介绍：附加横向钢筋主要有附加箍筋和吊筋两种，本⽂通过分析梁在集中荷载作⽤下的内⼒情况，阐明梁附加横向钢筋的作⽤以及构造要求，并提出在施⼯和造价管理⼯作中的注意事项。
⼀、受集中荷载作⽤的梁的内⼒分析：在房屋结构体系中，通常楼⾯板承受“⾯荷载”，次梁承受楼板传递的“线荷载”，主梁既要承受楼板传递的“线荷载”，同时还要承受次梁传递的“集中荷载”。
1、杆件内⼒分析：简⽀梁集中荷载内⼒图上图为集中荷载在简⽀梁中的剪⼒图和弯矩图，在集中荷载两边，有最⼤剪⼒；在集中荷载作⽤点，承受最⼤弯矩。
简⽀梁均布荷载内⼒图上图为线荷载在简⽀梁中的剪⼒图和弯矩图，⽀座两端产⽣最⼤剪⼒，在跨中产⽣最⼤弯矩。
简⽀梁在集中荷载和均布荷载作⽤下的内⼒图通过内⼒叠加，就得到了同时受集中荷载和线荷载的剪⼒图和弯矩图。
以上是简⽀梁的内⼒分析，⽽房屋建筑结构中的梁没有真正意义上的简⽀梁，都是超静定的连续梁。
连续梁的A、B⽀座为刚性连接，不能转动，存在负弯矩。
因为负弯矩的存在，造成梁内⼒重新分布，⽀座处的剪⼒会减⼩，跨中的弯矩也会减⼩，但内⼒⽅向不会变化。
在钢筋混凝⼟楼⾯梁中，构件内的剪⼒主要由箍筋承担，弯矩在梁受拉区产⽣的拉⼒由下部钢筋承担，弯矩在受压区产⽣的压⼒由上部钢筋和混凝⼟承担。
荷载决定内⼒，内⼒决定配筋。
2、梁上表⾯作⽤集中荷载的内⼒分析：在钢筋混凝⼟楼⾯梁中，构件内的剪⼒主要由箍筋承担，弯矩在梁受拉区产⽣的拉⼒由下部纵筋承担，弯矩在受压区产⽣的压⼒由上部纵筋和混凝⼟承担。
荷载决定内⼒，内⼒决定配筋。
在结构⼒学中，假定杆件是没有厚度的，集中荷载作⽤在杆件的上表⾯（压）和下表⾯（拉），结果都是⼀样的。
这是源于对材料性质的简化：连续均匀、各向同性。
⽽混凝⼟不具有连续均匀、各向同性，荷载作⽤的梁上表⾯和下表⾯或中部有⾮常⼤的不同，如下图：集中荷载作⽤在梁上表⾯作⽤⼒在上表⾯，荷载在整个梁截⾯内成⼀定⾓度扩散分布，整个扩散⾓度的⼤⼩由材料的“刚度”决定，叫做“刚性⾓”。

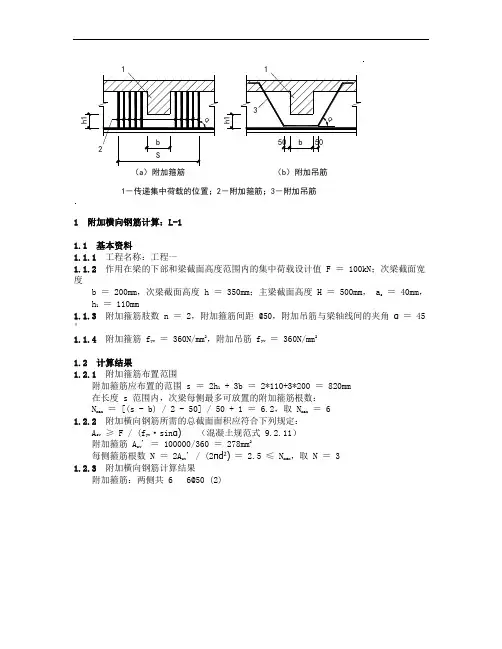

附加横向钢筋(二级注册结构)
1
1
3
h1 h1
α α
b 2
S （a）附加箍筋
50 b 50 （b）附加吊筋
1－传递集中荷载的位置；2－附加箍筋；3－附加吊筋
1 附加横向钢筋计算：L-1
1.1 基本资料 1.1.1 工程名称：工程一 1.1.2 作用在梁的下部和梁截面高度范围内的集中荷载设计值 F ＝ 100kN；次梁截面宽 度
b ＝ 200mm，次梁截面高度 h ＝ 350mm；主梁截面高度 H ＝ 500mm， as ＝ 40mm， h1 ＝ 110mm 1.1.3 附加箍筋肢数 n ＝ 2，附加箍筋间距 @50，附加吊筋与梁轴线间的夹角 α ＝ 45 ° 1.1.4 附加箍筋 fyv ＝ 360N/mm2，附加吊筋 fyv ＝ 360N/mm2
1.2 计算结果 1.2.1 附加箍筋布置范围
附加箍筋应布置的范围 s ＝ 2h1 + 3b ＝ 2*110+3*200 ＝ 820mm 在长度 s 范围内，次梁每侧最多可放置的附加箍筋根数： Nmax ＝ [(s - b) / 2 - 50] / 50 + 1 ＝ 6.2，取 Nmax ＝ 6 1.2.2 附加横向钢筋所需的总截面面积应符合下列规定： Asv ≥ F / (fyv·sinα) （混凝土规范式 9.2.11） 附加箍筋 Asv' ＝ 100000/360 ＝ 278mm2 每侧箍筋根数 N ＝ 2Asv' / (2πd2) ＝ 2.5 ≤ Nmax，取 N ＝ 3 1.2.3 附加横向钢筋计算结果 附加箍筋：两侧共 6 6@50 (2)
梁中附加横向钢筋计算
梁中附加横向钢筋计算
项目名称_____________日期_____________
设计者_____________校对者_____________
一、构件编号: L-1
二、示意图:
三、依据规范
《混凝土结构设计规范》(GB50010-2010)
四、计算信息
1. 附加横向钢筋类型
优先选择箍筋
2. 几何参数
次梁截面宽度 b=200mm
次梁截面高度 h=350mm
主梁截面高度 H=400mm
3. 材料信息
附加箍筋等级: HPB300 fyv=270.00N/mm2
附加箍筋肢数 n=2肢
附加箍筋间距 ss=100mm
附加吊筋等级: HRB335 fyv=300.00N/mm2
附加吊筋与梁轴线间的夹角α=45度
纵筋合力中心至梁近边距离 as =40mm
4. 内力信息设计值
作用在梁的下部或梁截面高度范围内的集中荷载设计值 F=100.000kN 结构重要性系数γo= 1.1
五、计算过程
1. 计算h1高度
h1 =H-h-as=400-350-40=10mm
2. 计算附加箍筋布置范围
s=2*h1+3*b=2*10+3*200=620mm
3. 计算在长度 s 范围内, 次梁每侧最多可放置的附加箍筋根数
Nmax =[(s-b)/2-50]/ss+1=[(620-200)/2-50]/100+1=2.60,取Nmax = 2 4. 计算附加横向钢筋总截面面积
Asv≥γo*F/fyv=1.1*100000.000/270.00=407.41mm2
5. 附加横向钢筋计算结果
附加箍筋: 两侧共212@100(2) 附加吊筋: 无。
浅议附加横向钢筋的设置问题
通 过 以 上 阐述 可 以 作 出 如 下 分析 ： （ 当 比较 大 的 ） 中力 作 集 用 （ 荷载突变 ） 靠近主梁下部 （ 受拉区 ） ， 即 在 即 时 主梁 上承 受 剪
力的截面面积比较少 ， 时可能在主梁 下部 （ 这 即荷 载 影 响 区 下
简 称 《 范 》 规 定 ： 于 梁 下 部 或 梁 截 面 高 度 范 围 内 的集 中 荷 规 ） 位
张 凡 凯
ｆ 湖北 省石 首 市堤 防 管 理 总 段 ．湖 北 石 首 ４ ４ ０ ３４ ０） 摘 要 ： 文 阐述 了 附加 横 向钢 筋 的 设 置 作 用、 因及 计 算 方 法 。 该 原 通过 分 析 比较 “ 次 梁搭 接 ” “ 主 与 梁上 托 柱 ” 两种 情 况 下 集 中荷 栽 对 主 梁 产 生 的 影 的
２ １ ．Ｏ ７第 １ 卷 总 第 １ ５ ０２ ． Ｎ １ ０ 期
ｄ ｉ１ ．９ ９ ｊｓ ｎ１ ７ － １ ７２ １ ７０ ３ ｏ ０３ ６ ／．ｓ ６ １ ９ ０ ．０ ２０ ．２ ｉ
建筑结构 ２ ３
浅议 附加横 向钢 筋 的设置 问题
Ｏｎ Ｓ ｔ ｎ ｆ ｄ ｔ ｎ ｌ ｒ ｎ ｖ ｒｅＲｅｎ ｏ ｃ ｍｅ ｔ ｅ 【 ｇ ｏ Ａｄ ｉ ｏ ａ ａ ｓ ｅ ｓ ｉ ｆ ｒ ｅ ｎ ｉ ｉ Ｔ
ｐ ｒ ｏ ｆ ｅ ｍｐ ｃｏ ｎｅ ｔ ｔｄｌａ ｎｍａ ｉ ｅｓ ｎ ｅ ｅｔ ｉｌｔ ｎ— — ” ｐｊｉｔ ｆ ｉ ｒｅｓ ｎ ｂ ｒｉａｅｇｒｅｓ ａ ｄ” ｉａｓ ａｉ ｎｏ ａｔ ｆ ｏ ｃｎｒ ｅ ｄｏ ｉ ｇｒ ｒ ｄ ｒ ｓ ａｏ ｓ ｓ ｈ ｔ ｉ ｃ ａ ｏ ｎ ｄ ｕ ｈ ｔ ｗｏ ｎ ｉ ｌ ｎ ｎｇ ｄ ｒ ａｄｓ ｏｄｎｔ ｉ ｒ” ｎ ｐｌ ｒ ａ ｏ ｏ ｍａ ｉ ｕ ｄ ｌ ｏ ｒｅｓ，ｈ ｏ ｃｕｉｎｔａａ ｄｔ ｎ ｌｒｎｖ ｒ ｅ ｆｒｅ ｎ ｏ ｅｅｓｒ ｅｄｓ ｎｏ ” ｉａｓ ｎｇｒｅｓ ｔ ｃｕｅｓ ｄ ． ｎｇ ｄ ｒ”ｔｅｃｎ ｌｓ ｔ ｄ ｉｏ ａ ａ ｓｅｓ ｒｉ ｏｃｍｅ ｔｓ ｔ ｃｓａｙｉ ｔ ｅｉ ｆ ｐｌ ｒ ｏ ｉ ｒ”ｓｕ ｔｒ ｅ ｉ ｏｈ ｉ ｔ ｅ ｎ ｉｎ ｎ ｎｈ ｇ ｌ ｄ ｒ ｉｍａ Ｋ ｙｗｏｄ ：ｏ ｃｎｒｔｄｌａ ；ｄ ｉｏ ａ ｓｒ ｐ ； ａｇｎ ａｓｐｌｒ ｎｇｒｅ ｅ ｒｓ ｃ ｎｅ ｔ ｅ ｄ ａｄｔ ｎ ｌｔｒ ｓｈｎ ｉｇｂ ； ｉａｓ ｄｒ ａ ｏ ｉ ｉｕ ｒ ｌ ｏｉ ｓ
基础横向钢筋和纵向钢筋布置
基础横向钢筋和纵向钢筋布置说到钢筋，大家可能首先想到的就是那种密密麻麻、纵横交错的铁条，给人一种硬邦邦、冷冰冰的感觉。
这些钢筋可不光是为了“凑数”或者装饰，它们可真的是建筑物的“命脉”啊！要是没有它们，咱们可没法在地面上盖房子，甚至一片小小的楼板都没法稳稳当当地立起来。
所以呢，今天我们就来聊聊这个事儿：基础横向钢筋和纵向钢筋的布置，听起来有点专业，但其实也并不复杂，关键是弄明白它们怎么“配合”工作，才是我们最需要关注的。
首先来说说基础钢筋吧。
你想啊，房子这玩意儿，一开始可不是在空中就飞起来的，它得有个稳固的基础。
而这个基础，是靠什么撑起来的？对了，就是钢筋了。
基础钢筋的布置，最简单来说，就是把这些钢筋分布在土壤下，让整个结构像有了“根基”一样，牢牢地扎根在大地上，稳稳当当的。
你看，土壤啊、地下水啊，这些自然因素对建筑物的影响可大着呢，钢筋就像是建筑的“防护盾”，把这些不确定的外部力量给“抵挡”住，让房子不会因为地基不稳而“歪斜”或者沉降。
然后就是横向钢筋，这个可得好好讲讲。
横向钢筋，顾名思义，就是横着铺的那些钢筋，主要是用来分散负载的。
大家可以把它想象成是一个很强大的“撑杆”，把压力均匀地分布到整个地基上。
如果没有这些横向钢筋，房子承受的重量就会不均衡，有可能会发生局部的沉降，搞不好哪一天房子一歪，你就得找人来修了。
所以，横向钢筋就像是一个无形的“保护神”，默默地分担着压力，保证整个房子的稳定性。
再说纵向钢筋，它们的作用也不可小觑。
这些钢筋呢，主要是垂直方向上的，它们一般用来抵抗拉力。
拉力大家应该不陌生，就是当房子上面有重物压下来时，钢筋就会承担这些拉力，防止房子“拉伸”或变形。
你想啊，如果纵向钢筋没做好，房子上面的重压就可能让楼板、墙体什么的开始出现裂缝，甚至发生“崩塌”现象。
所以，纵向钢筋就像是建筑中的“强者”，给房子提供坚实的骨架，保证它在压力下不变形，不崩塌。
那这些钢筋怎么布置呢？它们的布置可得小心翼翼，不能随便乱来。
钢筋混凝土柱的横向剪力加筋设计与施工技术
钢筋混凝土柱的横向剪力加筋设计与施工技术横向剪力是指柱子在承受纵向荷载时，由于构件几何尺寸和受力方式的限制，产生的垂直于受力方向的力。
如果不进行加固处理，横向剪力可能引起柱子的破坏，造成严重的安全事故。
因此，钢筋混凝土柱的横向剪力加筋设计和施工技术至关重要。
横向剪力加筋设计的原则是增加柱子横向剪力承载能力，提高柱子的抗剪性能。
下面将详细介绍钢筋混凝土柱的横向剪力加筋设计和施工技术。
1. 钢筋混凝土柱的横向剪力加筋设计横向剪力加筋设计的主要目标是提供足够的横向剪力承载能力，同时确保构件的整体性能满足设计要求。
在进行横向剪力加筋设计时，需要考虑以下几个因素：1.1 铺设横向加筋通过在柱子纵向钢筋之间铺设横向加筋来增加柱子的横向抗剪能力。
通常采用横向箍筋或螺旋箍筋进行加筋。
在设计中，根据柱子受力情况和设计要求确定横向加筋的直径、间距和层数。
1.2 加强柱端柱端是横向剪力加筋设计中重要的部分，其受力更加复杂。
为了提高柱端的抗剪性能，可以采取以下措施：- 在柱端增加适量的横向加筋，提高柱端的剪力承载能力；- 采用合适的立柱-横梁节点连接形式，增强柱端的刚度和强度；- 在柱端采用剪力墙或绑扎钢板等加固措施，提高柱端的抗剪能力。
1.3 设计横向剪力传递机制在横向剪力加筋设计中，需要合理设计横向剪力传递机制。
通常采用剪力墙、横梁或底板等构件作为横向剪力传递的路径，将横向剪力传递到地基或周围构件。
2. 钢筋混凝土柱的横向剪力加筋施工技术除了正确设计横向剪力加筋之外，施工过程中的质量控制也是确保柱子横向剪力加筋效果的关键。
下面介绍一些常用的横向剪力加筋施工技术：2.1 确保横向加筋的正确位置和间距在施工过程中，需要准确确定横向加筋的位置和间距。
采用适量的永久支撑、标线仪器和测量设备，保证横向加筋的准确布置。
2.2 正确的横向加筋固定方式在施工过程中，横向加筋需要与纵向钢筋牢固地连接在一起，以确保整体受力和传递效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析附加横向钢筋的工作原理
附加横向钢筋（箍筋、吊筋）是比较常用的做法,但关于梁上有设备集中荷载或梁上起柱等情况时,是否需要设置附加横向钢筋,还是有些争议.土木君今天从原理上分析一下这个问题.
附加横向钢筋
▼
先看看规范和图集是怎么说的：
《混凝土结构设计规范》GB50010-2010第9.2.11条规定：位于梁下部或梁截面高度范围内的集中荷载,应全部由附加横向钢筋承担；附加横向钢筋宜采用箍筋.其条文说明解释为“当集中荷载在梁高范围内或梁下部传入时,为防止集中荷载影响区下部混凝土的撕裂及裂缝,并弥补间接加载导致的梁斜截面受剪承载力降低,应设置附加横向钢筋.试验研究表明,当梁受剪箍筋配筋率满足要求时,计算设置的附加横向钢筋能较好的发挥承剪作用,并限制斜裂缝
及局部受拉裂缝的宽度”.
《全国民用建筑工程设计技术措施－结构》第9.3.3条规定：“当梁上托柱时,则无需配置上述附加钢筋”.
《混凝土结构构造手册》(第四版)P160规定：“位于梁下部或梁截面高度范围内的集中荷载,应全部由附加横向钢筋（箍筋、吊筋）承担；附加横向钢筋宜采用箍筋.”
从规范和图集可以看出,当梁上部有集中荷载时候是不需要设置附加横向钢筋的.
当梁下部或梁截面高度范围内有集中荷载作用时,在荷载位置以上部分的梁段内存在受拉应力,如下图所示,荷载作用的位置处红色为混凝土拉应力区,这样可能会使下部混凝土产生撕裂及裂缝.
集中荷载作用在梁下部
▼
但当集中荷载作用在梁上部时,荷载作用在受压区,不会使下部混凝土产生撕裂及裂缝.如下图所示：
集中荷载作用在梁上部
▼
所以当位于梁下部或梁截面高度范围内有集中荷载时,应配置附加横向钢筋,将集中力传到梁上部的受压区,而当集中荷载作用在梁上部时,荷载本来就位于受压区,就没有必要配置附加横向钢筋了.。
