拉力计操作指引
版本:A
文件种类
推拉力计操作指引
生效日期:2004-9-1
仪器操作指引
页码:PAGE 1 OF 1
1.O目的和范围
为使用者提供正确的操作使用方法,以确保其精确度、稳定性和延长其使用寿命，保证产品质量和测量结果的信赖度。.
适用于生产检测超声波焊接电池铝镍复合带的焊接强度所用的NK-100型指针式推拉力计。
3．1．5刻度板调整
请确认指针是否对准刻度板的“0”，如果没有对准时，旋转刻度调整环归零。
3．2测试
将推拉力计安装于自制机台上使用，推拉力计与被测物成一条直线时再执行测试并读取数值。
3．3注意事项：
3．3．1请勿施加超过推拉力计最大测试范围之荷重，以避免造成破损及故障。
3．3．2避免将推拉力计保管或使用于低温、低湿、高温、高湿之场所，请在以下环境内保管或使用：温度-10～55℃、湿度15～90%。
2．0职责
质量工程部计量室有指导使用者正确操作及保养方法之职责。
各部门负责日常工作使用的维护和保养。
3．0程序
3．1测试前的准备
3．1．1拉伸（PULL）测试
将附属的拉伸用治具装到标示（ห้องสมุดไป่ตู้ULL）记号这一边的中心棒上；
3．1．2压缩（PUSH）测试
将附属的压缩治具中，选择适合被测试物品的治具，装到标示（PUSH）记号这一边的中心棒上；
3．1．3延长棒的使用
若安装治具后无法接触到被测试物时，可利用附属的延长棒来安装治具，使用延长棒测试时，被测物与拉力计需在同一直线上，假如不在同一直线上，将无法测得正确的荷重值。
3．1．4切换旋扭的确认
旋扭的·记号请置于TRACK位置上,切换旋扭的操作方法:PEAK向TRACK切换,将旋扭轻轻的往下压后同时往左方向转动;TRACK向PEAK的切换,将旋扭往右方向转动,此时旋扭不需要往下压;测试完成后切换用的旋扭的·记号请置于PEAK位置上,如果放在TRACK位置,会缩短内部归零弹片使用寿命.
4.0质量记录（N.A.）
5．0附件（N.A.）
编制
审核
批准
拉力计操作规范
拉力计操作规范
一、操作步骤
1测量前准备
1.1检查电源电量是否充足。
1.2安装测试头,选择适用的测试头附件或夹具并将它安装到测试杆上。
1.3延长棒的使用:若安装治具后无法接触到被测试物时，可利用附属的延长棒来安装治具，使用延长棒测试时，被测物与数显推拉力计需在同一直线上，否则将无法测得正确的荷重值
2测量
2.1按ON/OFF键开关电源，仪器自检完成后，仪器即可进入正常工作状态。
2.2选择合适的测试模式（负荷实时值/峰值保持/峰值保持自动延时）,按下“峰值”键显示“PEAK”字样，为峰值保持模式，“AUTO PEAK”为峰值保持自动延时解除模式，每按一次峰值键三种模式循环切换。
2.3按下“单位”键切换测试力值的单位（N、kg和lb三种）。
2.4按下“设置”键可进行上下限值、最小采集值、自动关机时间、峰值自动解除时间等设置
2.5将推拉力计固定在测试机台上,测试时请将被测试物和推拉力计成一条直线时再执行并读取其读数值。
2.6可多测几次取平均值并将数值记录到相应的位置。
2.7取下推拉力计及其探头收回到盒里放好。
推拉力计操作规范
版次: 1.0
頁次: 1 of 1
1、操作步驟及要求:
1.調零:按下調零按鈕，表盤指針迅速歸位。若指針與表盤刻度上的“0”不重合，則可轉動表盤使表盤上的“0”刻度與指針對準。
2.若被測物件需測試所能承受的拉力，則將被測物件用一適當的治具連接在推(拉)力計的拉力端並對其施加均勻的拉力直至最大值或規定值即停止，記下停止在表盤上的指針所指的讀數。
斷，則不可繼續測試，須重新調零再測試。
2.每次開始測試均必須調零。
3.不可承受10kg以上的推/拉力。
三、保養項目:
日保養
月保養
年度保養
保養項目
責任人
保養項目
責任人
保養項目
責任人
防塵清潔操作員源自使用狀況品保工程師
全面檢查
品保工程師
核準
審核
制定
3.若被測物件需測試所能承受的壓力，則將被測物件用一適當的治具連接在推(拉)力計的壓力端並對其施加均勻的壓力直至最大值或規定值即停止，記下停止在表盤上的指針所指的讀數。
4.連續測試三次，取其平均值。
5.推拉力計僅能負荷10kg以下的推/拉力。
2、注意事項:
1.必須施加均勻推/拉力,若推/拉過程中施力中

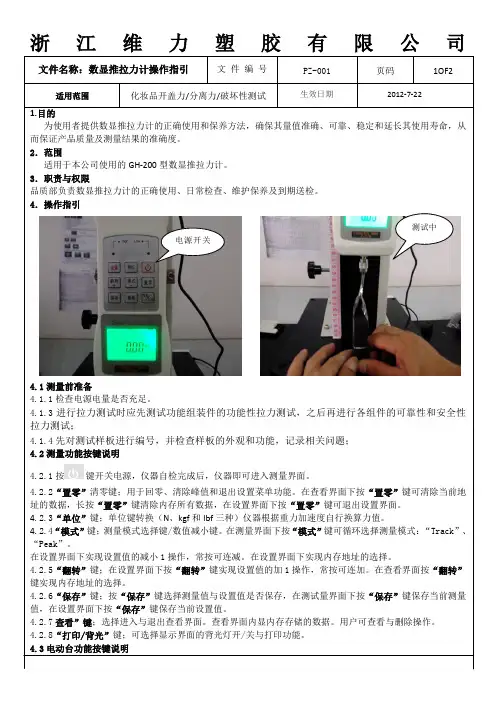

拉力计操作规范
浙江维力塑胶有限公司测试中电源开关4.1测量前准备4.1.1检查电源电量是否充足。
4.1.3进行拉力测试时应先测试功能组装件的功能性拉力测试，之后再进行各组件的可靠性和安全性拉力测试；4.1.4先对测试样板进行编号，并检查样板的外观和功能，记录相关问题；4.2测量功能按键说明4.2.1按键开关电源，仪器自检完成后，仪器即可进入测量界面。
4.2.2“置零”清零键；用于回零、清除峰值和退出设置菜单功能。
在查看界面下按“置零”键可清除当前地址的数据，长按“置零”键清除内存所有数据，在设置界面下按“置零”键可退出设置界面。
浙江维力塑胶有限公司4.3.1“模式”键；按该键实现工作模式切换。
4.3.2“前进”键；按该实现工作模式的启动并向前(左/下)运动。
4.3.3“后退”键；按该实现工作模式的启动并向后(右/上)运动。
4.3.4“停止”键；任何状态下按该键实现电机运动的停止，常按3秒以上可将当前运动次数归零。
4.3.5“设置”键；按该键实现当前运动次数及力保持时间的个位，拾位，百位，千位设定。
4.3.6“速度调节”图标小的表示速度慢，图标大的表示速度快。
5.注意事项及维护保养5.1在使用数显推拉力计的过程中，请勿施加超过数显推拉力计最大测试范围的荷重，以免造成损坏或故障。
5.2避免将指针式推拉力计保管或使用于低温、低湿、高温、高湿的环境中，其适宜使用环境应是：温度[-1050]℃，湿度[15%,90%]。
5.3不可用尖头工具按数显推拉力计的按钮。
5.4不要在数显推拉力计测试杆弯曲或拧紧的方向用力。
速度调节电源开关当在已开机状态下，同时按住ZERO + PEAK 键叁秒钟 C F 9 〃F0 〃显示后，可按PEAK 键〈进入下一个功能模式〉或按ZERO 键〈回到上一个功能模式〉来选择自F0～F6共七种功能模式。
当选择好需要设定的功能模式时，按SEND 键即可进入该功能设定模式，设定完成后按SEND 键煺回 F End 即设定完成。
德国戴博指针式拉力计操作规程
德国戴博指针式拉力计操作规程
德国戴博指针式拉力计是一种测量材料拉力的仪器，以下是它的
操作规程：
1. 在测量之前，请先检查拉力计的各个部件是否完好无损，特
别是指针是否正常。
2. 将要测量的材料夹住，并使它处于拉力计的合适位置，注意
避免材料与拉力计间出现任何滑动或扭曲。
3. 当拉力计处于静止状态时，请按下拉力计的“零位”按钮，
使指针指向刻度的零刻度位置。
如果指针不指向零位，请重新进行调整。
4. 逐渐施加材料的拉力，直至指针所指示的读数达到你所需要
的数值，然后记录下这个数值。
请小心使用拉力计，不要过度施加力，以避免材料受到损害。
5. 拉力计中的刻度是按照牛顿来进行标注的，如果需要进行单
位转换，请使用相应的换算表。
6. 测量完毕后，请将拉力计归零，以免对下一次的测量造成影响。
7. 操作完毕后，请将拉力计存放在干燥、安全的位置，并注意
保养。
通过以上步骤操作，德国戴博指针式拉力计可以准确的测量出材
料的拉力，让你的测试工作更加准确和简单。

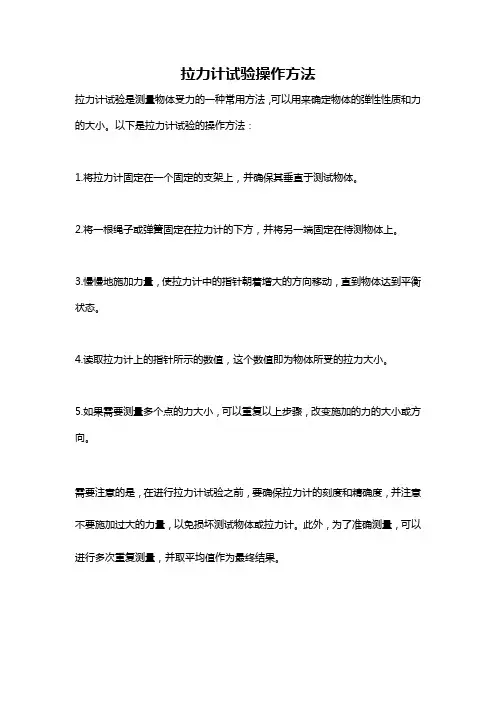

拉力计试验操作方法
拉力计试验操作方法
拉力计试验是测量物体受力的一种常用方法，可以用来确定物体的弹性性质和力的大小。
以下是拉力计试验的操作方法：
1.将拉力计固定在一个固定的支架上，并确保其垂直于测试物体。
2.将一根绳子或弹簧固定在拉力计的下方，并将另一端固定在待测物体上。
3.慢慢地施加力量，使拉力计中的指针朝着增大的方向移动，直到物体达到平衡状态。
4.读取拉力计上的指针所示的数值，这个数值即为物体所受的拉力大小。
5.如果需要测量多个点的力大小，可以重复以上步骤，改变施加的力的大小或方向。
需要注意的是，在进行拉力计试验之前，要确保拉力计的刻度和精确度，并注意不要施加过大的力量，以免损坏测试物体或拉力计。
此外，为了准确测量，可以进行多次重复测量，并取平均值作为最终结果。

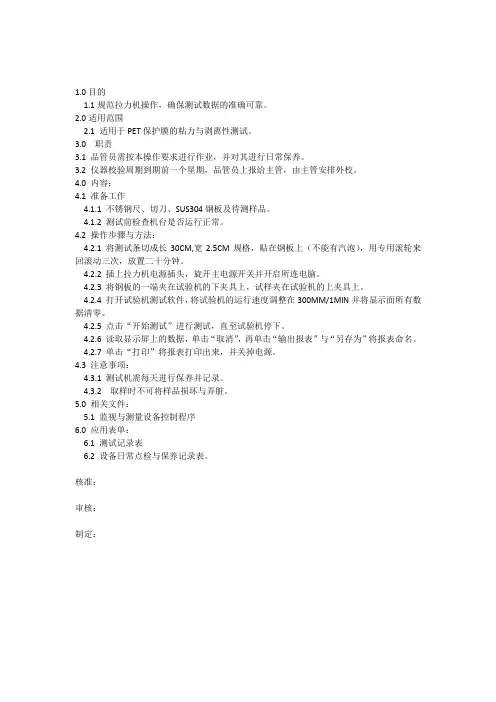

拉力机操作指导书
1.0目的
1.1规范拉力机操作，确保测试数据的准确可靠。
2.0适用范围
2.1 适用于PET保护膜的粘力与剥离性测试。
3.0 职责
3.1 品管员需按本操作要求进行作业，并对其进行日常保养。
3.2 仪器校验周期到期前一个星期，品管员上报给主管，由主管安排外校。
4.0 内容：
4.1 准备工作
4.1.1 不锈钢尺、切刀、SUS304钢板及待测样品。
4.1.2 测试前检查机台是否运行正常。
4.2 操作步骤与方法：
4.2.1 将测试条切成长30CM,宽2.5CM规格，贴在钢板上（不能有汽泡），用专用滚轮来回滚动三次，放置二十分钟。
4.2.2 插上拉力机电源插头，旋开主电源开关并开启所连电脑。
4.2.3 将钢板的一端夹在试验机的下夹具上，试样夹在试验机的上夹具上。
4.2.4 打开试验机测试软件，将试验机的运行速度调整在300MM/1MIN并将显示面所有数据清零。
4.2.5 点击“开始测试”进行测试，直至试验机停下。
4.2.6 读取显示屏上的数据，单击“取消”，再单击“输出报表”与“另存为”将报表命名。
4.2.7 单击“打印”将报表打印出来，并关掉电源。
4.3 注意事项：
4.3.1 测试机需每天进行保养并记录。
4.3.2 取样时不可将样品损坏与弄脏。
5.0 相关文件：
5.1 监视与测量设备控制程序
6.0 应用表单：
6.1 测试记录表
6.2 设备日常点检与保养记录表。
核准：
审核：
制定：。
推拉力计操作指导书
5.推拉力计固定在座架上。
6.将推拉力计的测量头或拉勾对准产品的测量点；
7.把归零按钮调到“H”位置，使之自动记停；
8.然后慢慢施加力量，直到产品破损或断裂；
9.查看并记录下表针读数，按下归零按钮使表针归零；
备注：本仪器具有“推”、“拉”两种功能。“Push”表示推，“Pull”表示拉。
推拉力计操作指导书
编号
OGFE-Lab004
版次A-1页次来自1/1页生效日期：2012.8.16
推拉力计操作指导书
仪器名称
推拉力计
仪器自编号
S00
一、操作（测
试）要领
本仪器用于进行推力拉力测试
1.测试前需先估计测量产品的承受力；
2.确保产品承受力不超过推拉力计的最大量程；
3.测试推力的时候，选择并安装合适的测量头；
注意事项
1.每次测试，须将表针归零。
2.保存时候，须将归零按钮调回“F”位置。
说明：
产品要满足功能和外观的要求方为合格。
1.借用仪器时说明用途、使用地点并征得保管人许可后，在《量测仪器领用登记表》
签名方可领走.
2.需超预定时间借用，须及时联系仪器保管人，并在《量测仪器领用登记表》中签字.
3.从借出测试室到归还时验收合格这期间，领用人对该仪器负全部责任.
保管负责人：
保管日期：
核准
审核
拟制
日期
日期
日期
009推拉力计操作指导书(导线)
ST
具体操作
注意事项
测试周期：每月保证试验测试 试验数量：10PCS/次
1 2 3
【测前准备】 -准备即将进行拉拔力测试的导线样品.数量：10PCS -根据样品的测试要求，推拉力计更换使用对应的固定夹具. 【测量方法】 -将测试产品装入固定治具内，单独将蓝/红色导线装入夹线治具内,保持产品与导 线成一条直线，并锁紧固定导线螺丝； -按下推拉力计“复位”键，使指针复位. -旋动拉拔端移动旋钮，使固定座与固定夹反方向均速移动，直到将导线拉断，表 盘指针停留的位置即该引线的最大拉力， -记录具体的拉力值 【完 毕】 -取下固定夹具，按下指针“复位”键后将推拉力计移回原位,并将桌面5S清理.
1.必须待固定夹将引线夹 稳后才能按下推拉力计 的表针复位键.
NAME 设备名
推拉力计操作指导书
MODEL 机种名
全机种共用
Number 设备编号
D120050005
Page
1
农天浩
7.21
制作
确认
承认
1
2
3
4
5
6
6
5
固定导线
拉拔
读数
样品准备
固定夹更换
文件编号:XQM-IQC-009
制作日期：2012.07.21
推拉力计操作规程
推拉力计操作规程一、引言推拉力计是一种用于测量物体推拉力的仪器，广泛应用于各个行业，如工程建筑、机械制造、航空航天等。
为了确保推拉力计的正确使用和操作，制定本操作规程，以指导操作人员正确、安全地使用推拉力计。
二、适用范围本操作规程适用于所有使用推拉力计进行推拉力测量的操作人员。
三、设备准备1. 确保推拉力计处于正常工作状态，检查仪器外观是否完好，无损坏或松动的部件。
2. 检查推拉力计的电源是否充足，如需更换电池，请使用与规格相符的电池。
3. 检查推拉力计的探头是否干净，如有污垢，请使用干净的布擦拭。
四、操作步骤1. 将推拉力计放置在平稳的工作台面上，确保仪器的稳定性。
2. 打开推拉力计的电源开关，待仪器启动完成后，显示屏上将显示当前的工作模式和单位。
3. 根据实际需要，选择合适的工作模式和单位。
推拉力计通常提供多种工作模式，如单次测量、连续测量、峰值保持等，根据需要选择相应的模式。
4. 选择合适的测量单位，推拉力计通常提供牛顿（N）、千克力（kgf）、磅力（lbf）等单位，根据实际需求选择合适的单位。
5. 将待测物体与推拉力计连接，确保连接牢固可靠。
推拉力计通常配备不同类型的夹具或钩子，根据待测物体的特点选择合适的夹具或钩子，并确保其正确安装。
6. 缓慢施加或拉动力量，推拉力计将实时显示当前的推拉力值。
注意观察仪器的显示屏，确保读数稳定后记录推拉力值。
7. 如需进行连续测量，可根据需要重复步骤6。
如需保持峰值，可按下仪器上的“峰值保持”按钮，推拉力计将记录并显示测量过程中的最大推拉力值。
8. 测量完成后，关闭推拉力计的电源开关，将仪器放置在安全的位置。
五、注意事项1. 在使用推拉力计过程中，应注意安全，避免身体接触到推拉力计的运动部件，以防受伤。
2. 在进行推拉力测量前，应确保待测物体的重量不超过推拉力计的额定测量范围，以免损坏仪器。
3. 在使用推拉力计时，应避免突然施加或拉动力量，以免对待测物体或仪器造成损坏。
数显式拉力计作业指引
二、范围：适用于本公司发泡管的拉力测试，撕裂性测试作业。
三、作业要求及步骤：
1、检查拉力计是否放置平稳，螺杆是否灵活。
2、打开电源开关，手动归零，检查显示电量。
3、向右轻轻均匀摇动手柄，待拉力器两挂钩距约为3-5mm后停止摇动，取一待检产品（如发泡管材）切成20mm长，轻轻套在两挂钩上，然后轻轻均匀摇动手柄，直到管材拉裂为止，所显示的kgf值便是此次的测试值。每次作业后均需归零，第二次方可作业。
4、取值记录。否放置平稳，螺杆的灵活。
2、每次作业完后需关上电源。
3、每天下班后或作业后须将拉力计放置指定的位置。
4、按使用频率定时充电。
5、切记不能超出拉力计的计量范围，以免损坏。
6、定时对拉力计进行清洁保养并保管。
