弯管机控制系统应用说明书
(2014版)JGWG中文金属弯管机说明书
JGWG-40金属弯管机使用说明书中华人民共和国富盛机械制造有限公司目录1 概述2 技术参数及加工能力3 用户使用指南4 电器系统5 机器的润滑、维护和保养注恴：此图只适用于JGW-40JGWG金属弯管机使用说明书1 概述1.1主要用途及适用范围本公司设计生产的JGWG金属弯管机, 是一种专用电动机械设备。
该设备利用金属材料的塑性变形对金属进行弯弧加工。
广泛应用于建筑业、装潢装饰业、家俱业、市政园林等行业，是现代装饰工程必备的专用设备。
该机采用点动单件操作，同时可通过数码程序控制，进行半自动操作，适应批量连续作业。
整机结构简单，操作方便，具有耗电小、效率高等特点，是理想的弯管加工设备。
1.2 机床使用注意事项本机床使用前请按照本说明书进行，并注意下列事项。
1.2.1机床属轻型机床，切勿超负荷工作。
1.2.2机床安装好后擦净防锈油，要仔细检查各部紧固螺钉等是否在运输过程中有松动。
安装脚踏开关。
1.2.3确认一切正常后把控制面板（自动/ 手动）旋钮旋转到手动位置按主轴顺时针方向送电试车。
1.3 安全与防护1.3.1本机床电机转数出厂时设定了电机转数，不允许提高电机转数工作。
1.3.2装卸模具时必须停止机床主轴旋转运动，关闭电源，在确认安全的情况下才能操作。
1.4 基本常识1.4.1机床附近留有足够的空间，并保持地面干净。
1.4.2操作机床时必须使用防油的劳保鞋、劳保工作服。
1.4.3操作者身上外露过长的东西，如头发、衣袖口等必须保藏或扎紧。
1.4.4机床在工作状态时，操作工不得用手接触旋转主轴及模具。
1.4.5在清扫、擦拭或检查机床前，必须切断电源。
2 技术参数及加工能力：注意：本参数及加工能力使用于低碳钢。
3 用户使用指南3.1空载运行3.1.1 操作前可进行试运行，接通电源，电源指示灯亮。
3.1.2 把旋钮开关拔至手动或自动位置。
3.1.3踩脚踏开关，此时会正转弯弧或反转复位等运作，反复几次确定运转正常，空载运行完成。
RIDGID 3801 3802 3811 3812 3813 3814(E)弯管机 中文说明书
3801(E) 3802(E) 3811(E) 3812(E) 3813(E) 弯管机中文操作手册3814(E)艾默生管道工具（上海）有限公司重要提示为 了 您 自 身 的 安 全，请 在 组 装 和 使 用 此 类 产 品 之前，必 须 首 先 阅 读 完 本 手 册，明 确 此 设 备 的 独 特 操 作、应 用 及 可 能 出 现 的 问 题。
3801(E)、3802(E)、3811(E)、3812(E)、3813(E)、3814(E) 型弯管机操作指导警告！在使用设备前，请仔细阅读操作手册和遵守安全规范。
如果你对使用该工具有任何疑问，请立即联系你的RIDGID产品经销商以获得正确的信息。
如果没有理解和遵守操作手册的要求，那么有可能会导致电击、火灾或者其它人身伤害事故的发生。
请妥善保存本操作手册！工具组装1. a. 1¼″、2″和3″弯管机的组装把弯管机支架连同其支撑放在平整的地面上，并且沿着圆孔处装入到液压泵活塞杆的前部。
然后插入U型插销，这样液压泵活塞杆与弯管机支架就安装到位了。
1. b. 4″弯管机的组装- 把底座主梁放置在平整地面上；- 安装底部的翼板到主梁上；- 把泵安装到主梁上，和底部翼板钩在一起，并且在泵的尾部用两个M10的螺栓进行固定；- 在底部翼板上安装角支撑和所需要使用的弯曲模头；- 安装上部翼板到角支撑上，并且和泵钩在一起；- 在上下翼板和模头间插入固定销。
4″弯管机的组装示意图上部翼板4″弯管机用液压泵带固定销的角支撑下部翼板底部主梁2. 根据所要弯曲管子的直径来选择弯曲模头，并且安装到活塞杆头部。
另外，翼板上标明了管子的尺寸，按照实际需要弯曲管子的直径把角支撑放在相应的翼板孔上，并且要确保固定销完全穿过了上下翼板和角支撑。
否则会损坏弯管机。
弯管操作1. 液压泵上的堵塞帽是一个穿透式的结构，允许空气从里面释放出来。
因此，在弯管机在搬运过程中，一定要把堵塞帽拧紧，而在使用过程中，则要稍微松一下。

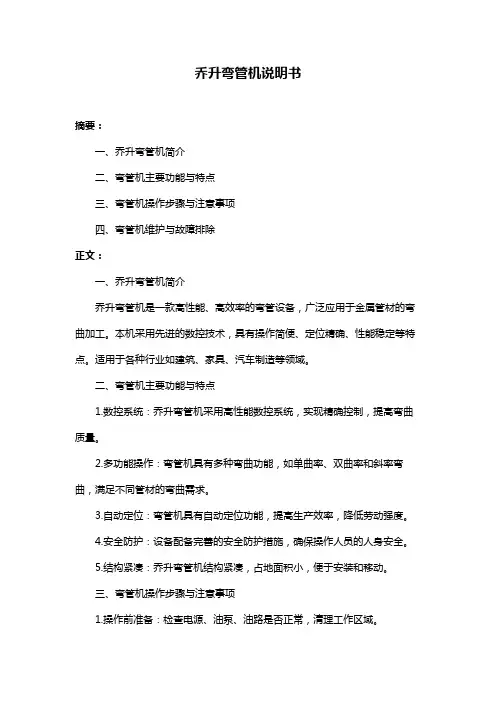

乔升弯管机说明书
乔升弯管机说明书摘要：一、乔升弯管机简介二、弯管机主要功能与特点三、弯管机操作步骤与注意事项四、弯管机维护与故障排除正文：一、乔升弯管机简介乔升弯管机是一款高性能、高效率的弯管设备，广泛应用于金属管材的弯曲加工。
本机采用先进的数控技术，具有操作简便、定位精确、性能稳定等特点。
适用于各种行业如建筑、家具、汽车制造等领域。
二、弯管机主要功能与特点1.数控系统：乔升弯管机采用高性能数控系统，实现精确控制，提高弯曲质量。
2.多功能操作：弯管机具有多种弯曲功能，如单曲率、双曲率和斜率弯曲，满足不同管材的弯曲需求。
3.自动定位：弯管机具有自动定位功能，提高生产效率，降低劳动强度。
4.安全防护：设备配备完善的安全防护措施，确保操作人员的人身安全。
5.结构紧凑：乔升弯管机结构紧凑，占地面积小，便于安装和移动。
三、弯管机操作步骤与注意事项1.操作前准备：检查电源、油泵、油路是否正常，清理工作区域。
2.管材放置：将待弯管材放置在弯管机上，确保管材稳定。
3.输入参数：根据管材规格和弯曲要求，输入相应的参数。
4.启动设备：按下启动按钮，启动弯管机。
5.操作控制：根据需求，操作控制面板，完成弯曲过程。
6.停止设备：完成弯曲后，按下停止按钮，关闭弯管机。
注意事项：1.操作过程中，严禁将手伸入弯曲区域。
2.确保电源、油泵、油路正常，防止设备故障。
3.定期检查弯管机部件，如有损坏，及时更换。
4.保持设备清洁，避免进水、灰尘等影响设备性能。
四、弯管机维护与故障排除1.定期给弯管机润滑，确保各部件运转顺畅。
2.定期检查电气系统，确保设备正常工作。
3.如发现故障，及时停机检查，切勿带病运行。
4.故障排除后，进行试运行，确认设备正常后再投入使用。
以上就是乔升弯管机的简介、功能特点、操作步骤、注意事项及维护故障排除。
ICM 数控弯管机说明书V
数控弯管机操作手册(V1.0)目录第1章系统配置及安装 (1)1.1配置及说明 (1)1.2安装及位置图 (1)1.3.1一般规格 (3)1.3.2功能/性能规格 (4)1.3.3数字输入输出规格 (4)第2章按键说明 (6)2.1操作面板按键位置图(见图2-1) (6)2.2页面选择键 (6)2.3数字键 (7)2.4游标及系统功能键 (7)2.5机器操作模式 (7)2.6手动操作键 (8)第3章弯管机控制器的调试与设定 (10)3.1安装时的注意事项 (10)3.2调试参考 (10)3.3输入数据方法 (10)3.4页面操作说明 (11)3.4.1机器监视画面 (11)3.4.3输入输出检测 (19)3.4.4报警记录 (20)3.4.5机械参数（密码参数） (20)第四章系统连接 (26)4.1接线图 (26)4.2报警原因及排除 (30)注意事项1：设计注意事项危险外部电源发生异常，弯管机控制器发生故障时，为了使整个系统安全工作，请务必在弯管机控制器的外部设置安全电路。
由于输出单元的继电器，晶体管故障，会出现输出无法控制的状况。
为使机器能安全运行，对于与重大事故相关的输出信号，请设计外部电路保护机构。
2：安装时的注意事项注意本系统在一般规格环境中使用。
请勿在下列场所使用：有灰尘，油烟，异点性尘埃，腐蚀性气体，可燃性气体，暴露于高温，结露，风雨的场所。
电击，火灾，误操作也会造成产品损坏。
在进行螺丝孔或导线加工时，不要使铁屑或电线头落入控制器内，否则有可能引起火灾，故障，误操作等。
3：布线时的注意事项危险必须把外部电源全部切断后，才能进行安装、接线等操作，否则会引起触电或产品损坏。
在安装、布线等工作结束后通电、运行时，必须装上端子盖板，以免引起触电。
注意请按照本手册记载的内容对专用接线端进行AC电源的接线。
如果把AC电源接入直流输入输出端子，会烧坏弯管机控制器。
请不要用外部电源对基本单元供电，对空端子请勿从外部布线，否则会损坏产品。
弯管机使用说明书
HP-75目录安全注意事项………………………………………………………….. . 3一、基本介绍 (4)1.电器安装说明2.机械本体安装说明3.机械特色简介二、功能及构造说明 (4)1.功能简介2.外型尺寸3.使用能源及规格4.适用规格三、调整设定及操作说明 (5)1.电控箱操作面板说明2.操作解说A：手动操作步骤B：自动操作步骤四、尺寸调整及注意事项 (6)五、电控互锁注意事项 (8)六、紧急停止注意事项 (8)七、机械保养 (8)八、主要液压元件附录 (9)九、易损件表 (9)安全注意事项1.安装时请注意电源电压是否正确。
2.机械动作前，请详读操作说明。
3.机械动作中，严禁身体各部位接近机械运动部分。
4.更换模具时，请确实切断电源。
5.机械做保养时，请确实切断电源。
6.尺寸调整时，请依照操作说明进行。
半自动长U 型管弯管机是热交换器生成线上把退火矫直铜管切断料铜管弯制成长U 型弯管的一种专用设备.该设备全部采用液压传动，手动上下料，具有手动、自动二种操作程序可供选择。
自动工作程序为：手工上料到位→夹紧→弯曲前进→芯轴后退→夹紧松→退料→退料复位→弯曲后退（复位）→芯轴前进。
弯曲前润滑为弯曲芯轴前端自动加油/人工给油（建议用挥发油）（一）机械构造：本机由穿管导向、翻转弯曲、自动退料等部分组成。
（二）设备配置：1) φ9.0×25 弯曲模一套；2) φ9.0 弯曲芯轴4 件；3) φ9.0 用导向管一套；（三）U 型管的弯管质量：1. 管口应平齐，直边长度误差≤1.0mm（直管长度误差除外）2. 弯曲部分椭圆度≤8%。
3. 直管夹紧部分不圆度＜0.3mm。
（四）HP-75 型管半自动弯管机主要特点:采用可编程序控制器,具有自动和手动控制两种操作功能;每个工作循环可以同时加工四个工件;通过装换相关零部件,可以弯制不同规格长U 形管.（注:本机供货时,只按合同提出供一种规格加工部件,用户如需要弯制一种以上规格时,必须另行订购附件.）1.电器安装说明：A:电源接通之前，请先确认电压是否正确，以免烧毁电控系统。
弯管机控制系统应用说明书
目录一、控制系统概述 (3)1-1．系统简介 (3)1-2．控制原理 (4)1-3．系统配置 (4)1-4．操作说明 (4)1-5．外观尺寸及安装 (5)二、操作说明 (7)2-1．操作流程 (8)2-2．文本画面介绍 (9)2-2-1．帮助画面 (9)2-2-2．手动模式画面 (10)2-2-3．自动模式画面 (11)2-2-4．试机模式画面 (13)2-2-5．报警提示画面 (14)2-2-6．画面编号表 (15)三、电气图说明 (16)3-1．输入输出配置表 (16)3-2．电气接线图 (17)图A：PLC本体接线图 (17)图B：电磁阀接线图 (17)图C：油泵电机、文本显示器接线图 (18)一、控制系统概述组成多角度高速自动液压弯管机控制系统。
此系统的功能与特点如下：➢多种工作模式可选分手动、自动、试机多种操作方式，并可满足有芯棒和无芯棒，有辅助和无辅助，全循环和半循环，单角度和多角度选择不同控制要求场合的特定需要；➢高速计数频率高达200KHz采用AB相计数，最高频率可达到200KHz。
且PLC控制器计数器可设为四倍频计数模式，使编码角度更加精确。
➢强大的档案功能可存储400种产品型号，每种型号可设定10个弯管角度参数，可满足多种复杂、多角度的要求，并可对工作进度进行实时监控显示；➢参数修改方便可自由调整设定“夹紧时间”、“退夹时间”、“进芯时间”、“取管时间”、“修正角度”，满足实际工艺要求，以及防止机械上的动作延时造成的次品；➢试机模式可选择试机模式，用于机械的磨合，符合权限的人才可选择试机模式，对不同的用户进行不同的操作从而保证系统安全；➢ 密码功能可设定机械的使用期限，应用密码限制功能，符合权限的人才可对机械的进行使用和设定；➢ 完善的报警系统 该弯管机以THINGET PLC 作为控制器，采用3.7英寸文本显示器作为人机界面。
PLC 控制器通过外部继电器来控制各个电磁阀，使相关机械部件执行动作，通过输入端的接近开关信号控制机械动作的位移。
五轴二层模弯管机软件操作说明书
五轴二层模弯管机控制软件使用说明书（V2.0-3）目录第一章适用范围与功能介绍第二章系统登录第三章软件主界面操作第四章程式编辑第五章手动操作第六章自动操作第七章高级参数第八章系统诊断第九章开机操作第十章报警信息第十一章提示信息第十二章弯管机系统的G、M代码指令表第一章适用范围与功能介绍一、适用范围本弯管机软件（V2.0—3）版本是用于五轴二层模数控弯管机的控制软件。
软件在安装有WINDOWS系统（WINDOWS 98、WINOWS 2000、WINOWS XP及更高版本）的PC机或嵌入式平台上运行.为保证本控制软件的正确使用，需配置相应的硬件并且完成电气连线。
二、功能介绍本软件具有如下功能:1．多种编程方式，支持YBC输入、坐标数据输入、G代码编程、DXF文件导入。
2．弯管机模型与管子造型的三维显示与管子加工过程模拟3．多种格式文件保存与配方参数输入及保存。
4．自动模位干涉计算与G码指令生成。
5．完善的诊断功能与报警处理功能。
6．弯管操作的手动功能与自动功能第二章系统登录计算机开机引导成功后,直接出现系统登录界面，如下：点击用户登录按钮，出现登录密码框，如下：选中登录密码框上编辑框，会自动弹出数字键盘，输入登录密码“66666666”,然后按“确认”键就可以登录到系统操作界面.用户也可以在登录界面选择登录时的界面，如“手动控制"、“文件管理”等，登录后自动进入相应操作界面。
第三章软件主界面操作软件分为程式设计、文件管理、手动控制、自动控制、报警信息、参数管理、系统诊断、高级参数等操作界面。
一、程式设计打开软件后，点主窗口界面的“程式设计"按钮，打开程式设计界面,可以作编辑YBC程序、XYZ坐标，设置“管子配方”、查看“管件模拟”等。
如下：1．编辑程序YBC程序：点击“YBC程序”按钮，该按钮会变成红色，同时程序列表显示窗口会切换为YBC列表。
在YBC程序列表下选择编辑输入框内，会自动弹出数字键盘，可以程序编辑。
NC弯管机控制器说明书
单击“查询”触控按钮则进入查询界面，如下图所示
当对应输入点接通或输出点有输出时，对应输入点状态显示绿色指示灯，反之显示灰色指示。 灯。
常州雄华自动化 0519-86968907 18052732560 QQ:2336952710
1.4 自动界面
单击“半自动”或“全自动”或“试机”（进入试机模式时需要输入密码 123）则进入自动 界面，如下图所示： 表示加工完一根管子的统计时间
开关量输入
无源信号输入，切勿接入电源
【责任声明】
因此控制器软件存在缺陷而造成的后果, 雄华公司有权利修复缺陷,但没有义务承 担任何责任.
因此控制器硬件存在缺陷而造成的后果, 雄华公司有权利修复缺陷,但没有义务承 担任何责任.
因使用不当而造成的后果, 雄华公司没有义务承担任何责任. 雄华公司权利去最终用户现场服务,但没有义务.
常州雄华自动化 0519-86968907 18052732560 QQ:2336952710
【技术规格】
电源
DC24V 功率 150W 以上
工作环境
0℃～ 55℃，工作湿度≤75%RH 非凝露
存储环境
-20℃～ 75℃，工作湿度≤75%RH 非凝露
开关量输出
DC24V
【安全注意事项】
符号说明 安装
接线
运行 保养、检查
错误使用时,会引起危险情况,可能会导致人身伤害或人身伤亡.
错误使用时,会引起危险情况,可能会导致设备损坏或加速损坏.
请安装在金属等不易燃烧的板上。 请固定好电脑控制器面板，以免因震动而跌落。 受损或缺少部件的电脑控制器面板，请勿安装。 请确保电气箱温度在-10℃～60℃之间，必要时加排风扇。 不要暴露在阳光直射、强气流及水雾中。 不要暴漏在腐蚀性或被污染的气中，如硫化物气体、盐雾。 最后适当包装存放在架子或台面上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信捷科技电子有限公司
目录
一、控制系统概述 (3)
1-1．系统简介 (3)
1-2．控制原理 (4)
1-3．系统配置 (4)
1-4．操作说明 (4)
1-5．外观尺寸及安装 (5)
二、操作说明 (7)
2-1．操作流程 (8)
2-2．文本画面介绍 (9)
2-2-1．帮助画面 (9)
2-2-2．手动模式画面 (10)
2-2-3．自动模式画面 (11)
2-2-4．试机模式画面 (13)
2-2-5．报警提示画面 (14)
2-2-6．画面编号表 (15)
三、电气图说明 (16)
3-1．输入输出配置表 (16)
3-2．电气接线图 (17)
图A：PLC本体接线图 (17)
图B：电磁阀接线图 (17)
图C：油泵电机、文本显示器接线图 (18)
一、控制系统概述
此控制方案是采用我公司OP320-A（文本显示器）和XC3-24R-E（PLC控制器），组成多角度高速自动液压弯管机控制系统。
此系统的功能与特点如下： 多种工作模式可选
分手动、自动、试机多种操作方式，并可满足有芯棒和无芯棒，有辅助和无辅助，全循环和半循环，单角度和多角度选择不同控制要求场合的特定需要；
高速计数频率高达200KHz
采用AB相计数，最高频率可达到200KHz。
且PLC控制器计数器可设为四倍频计数模式，使编码角度更加精确。
强大的档案功能
可存储400种产品型号，每种型号可设定10个弯管角度参数，可满足多种复杂、多角度的要求，并可对工作进度进行实时监控显示；
参数修改方便
可自由调整设定“夹紧时间”、“退夹时间”、“进芯时间”、“取管时间”、“修正角度”，满足实际工艺要求，以及防止机械上的动作延时造成的次品；
试机模式
可选择试机模式，用于机械的磨合，符合权限的人才可选择试机模式，对不同的用户进行不同的操作从而保证系统安全；
密码功能
可设定机械的使用期限，应用密码限制功能，符合权限的人才可对机械的进行使用和设定；
完善的报警系统
完善的报警系统，在操作不当或机械故障时能在屏幕上作提示，并停机报警。
该弯管机以THINGET PLC 作为控制器，采用3.7英寸文本显示器作为人机界面。
PLC 控制器通过外部继电器来控制各个电磁阀，使相关机械部件执行动作，通过输入端的接近开关信号控制机械动作的位移。
弯管角度由旋转编码器来实现计数，控制器将高数计数的脉冲数转换成弯管角度，与设定的角度相比。
产品型号参数存储在PLC 内部停电保持寄存器中，在文本显示器上设定所需弯管角度，以后直接调用即可。
按文本面板上的薄膜键进行手动操作，触发PLC 内部继电器来控制
整个系统结构简洁，运行操作方便。
上机接好线即可使用，可以满足大部分用户的需求。
文本显示器
PLC控制器
1). 实物图
2). 端子台排列：
XC3- 24本体：14入/10出
OP320-A
1). 实物尺寸：162.2×84.2×30 （单位：mm）
安装孔尺寸：163.2×85.2 （单位：mm）（供参考，以实物尺寸为准）
2). 安装示意图如下：
3). 具体安装步骤：
第一步，在安装面板上开如上图所示尺寸的安装孔。
第二步，将OP320的底部按照箭头①所示方向装入安装孔。
第三步，按箭头②所示把安装固定架装入固定孔。
第四步，按箭头③所示均匀的拧紧四个固定架的螺丝，使显示器的上面板底部边缘与安装面板紧密接触，安装面盘无明显变形即安装完毕。
4). 安装注意事项：
1、安装孔开的大小要适宜，周围要留有一定间隙，不可卡得太紧，以免划伤显示器外壳，图中给出安装孔尺寸供参考。
2、固定架螺丝不可拧的太紧，以免损坏显示器外壳。
3、四个固定架螺丝要受力均匀，拧紧即可，不可用力过大，安装面板无明显变形为好。
4、安装时最好在密封槽内加置密封圈。
XC3-24R-E本体
安装方法一：PLC本体背面带有卡槽，可方便的将PLC安装在导轨上。
安装方法二：用螺丝固定左上端和右下端两个开孔处，将PLC本体固定在面板上。
二．操作说明
机器运行中，自动模式中脚踏开关起启动/停止功能。
在试机模式中，按启动键后，还需脚踏开关开启/停止。
在工作状态时，按停止键可立即暂停工作。
当选择有辅助模式工作时，弯管和辅助动作同步进行。
机器上电后，先检查各部件是否在原位，以免操作中出现故障！！！
文本操作界面由帮助画面、手动画面、自动画面、试机画面、报警提示画面组成。
“画面1”是操作界面首页，在此画面中按相应的功能键可跳转到所需的画面去。
例如：当下按下“”键时，画面立即跳转到手动操作画面中。
在界面首页按“”键跳转到帮助画面，帮助内容有两部分组成。
按键功能：
每个按键的功能按照画面定义的特殊功能执行，如果所显示的画面未定义某按键功能，则该按键执行基本功能。
详细按键介绍如下： ● [ESC]：
不论显示器处于何种状态，一旦按此键，返回系统初始画面。
● [←] [→]键:：
修改寄存器数据时左移/右移被修改的数据位. ● [↑] [↓]键：
将画面翻转到前/下页, 如果在数据设定状态，被修改的数字位加1/减1. ● [ 0-9 ]：
在数据设定状态被修改的数字位被设定为相应的数字. ● [CLR]：
在数据设定状态，清除被设定的数据. ● [+/-]：
在数据设定状态，被修改的数字被设定为正数或负数. ● [ALM]：
按此键后，近入报警列表画面. ● [SET]：
按此键开始修改寄存器数值,当前正在被修改的寄存器窗反色显示 其被修改的位数闪烁显示. ● [ENT]：
寄存器的数据被修改后按此键确认.
操作说明 ● 手动操作
在此情况下，操作相应按钮才动作，放开后动作停止。
弯管时须先设定弯管角度，角度到时停止。
● 自动操作
自动时须先进行系统设定设定内容有弯管数量、工作模式、时间等，数据设定好后须按ENT 键，完毕后可进行操作显示面板上的数据黑底白字的数据可设定，其他的数据只是显示,不能设定, 设定时先按SET 键,设定好后按ENT 键,全部设定好后按确认键,否则数据没有被设置进去,角度最大190度.超过190度不能被设置进去.自动时用脚踏开关启动,如遇特殊情况可再踩脚踏开关停止。
“画面2”是手动操作画面，画面主要有弯管角度和操作按键显示两部分组成。
● 在操作运行之前，先在画面左上边设定要弯管的角度，设定角度范围0~190度。
当运行弯管动作时，在画面的左下面显示当前的弯管角度。
● 画面右半部分显示每个动作对应的按键，如“夹管”对应“1”键，当按面板上“1”键时机器执行夹管动作。
● 按“”键跳转到“画面3”画面，切换到自动工作模式。
“画面3
”在自动模式工作时做监控画面； ● “参数序号：
ALM 12 #”，在面板上每按一下“ALM ”键，参数序号就加1。
例如：画面中“12”是当前参数序号。
● “当前状态：”此项内容显示自动模式当前运行的工作状态，依次有进芯、夹管、 弯管、退芯、退夹、辅推退、取管、退弯、停止动作显示。
● 下半画面显示当前序号弯管的第几角度、设定角度和弯管动作实时显示的角度。
“画面4”对弯管数量操作的画面，先设定弯管数量，再运行机器，设定的弯管数量完成后按“CLR ”键清零完成数量显示。
按相应的功能键可跳转到“手动画面”和“画面5”中。
系统设定画面：“画面5”为自动模式系统设定画面，可选择有/无穿芯、全/半
循环、有/无辅退工作模式。
例如：若当前是半循环模式，按下功能键“”后，即改为全循环模式，再按一下“”后，又改为半循环模式。
按“SET ”键进入参数设定模式。
参数设定系列画面：
● “画面6”设定夹紧、退夹、进芯、取管动作时间。
● “画面7”、“画面8”和“画面9”分别设定每种产品型号的10个弯管角度和修正角度，角度修改完毕后，必须按下画面中的“”保存键，这样才能将修改的数据保存在系统内，方便调用。
● 设定完一个产品型号后，在“画面9”中按“”返回键，跳转到“画面6”中，在“画面6”中按功能键“ALM ”使产品型号加1，再重新在“画面7”、“画面8”和“画面9”中设定下一个型号的弯管角度。
● “画面10”为试机操作界面，先输入密码，若在画面左下角出现提示“密码正确”字样，既可对机器进行试机启动/停止操作。
若不出现提示字样，则说明密码错误，不能进行试机操作。
● 按画面中的“”返回键跳转到“画面4”中。
● 试机工作说明：试机只是省去了除第一个开始的所有脚踏动作，其它动作流程和正式生产时一样，工作开始后将一直循环动作，直到计数值等于设定的数量或认为按键停止工作。
试机只可用于机器的空运行，不可以用于加工！请谨慎！！！
以上四个画面是动作错误提示报警画面，“画面11”中按“”功能键，跳转到自动模式的“画面4”，在“画面4”中重新设定弯管数量。
在“画面12” “画面13” “画面14”中按“”功能键，画面跳转到手动操作界面“画面2”，系统切换到手动工作模式，为方便用户解决机器故障。
三、电气图说明。
