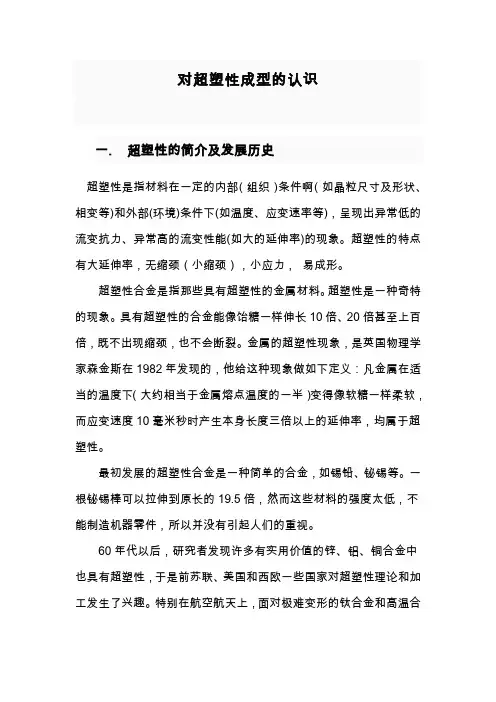

对超塑性成型的认识一.超塑性的简介及发展历史超塑性是指材料在一定的内部（组织）条件啊（如晶粒尺寸及形状、相变等)和外部(环境)条件下(如温度、应变速率等)，呈现出异常低的流变抗力、异常高的流变性能(如大的延伸率)的现象。
超塑性的特点有大延伸率，无缩颈（小缩颈），小应力，易成形。
超塑性合金是指那些具有超塑性的金属材料。
超塑性是一种奇特的现象。
具有超塑性的合金能像饴糖一样伸长10倍、20倍甚至上百倍，既不出现缩颈，也不会断裂。
金属的超塑性现象，是英国物理学家森金斯在1982年发现的，他给这种现象做如下定义：凡金属在适当的温度下（大约相当于金属熔点温度的一半）变得像软糖一样柔软，而应变速度10毫米秒时产生本身长度三倍以上的延伸率，均属于超塑性。
最初发展的超塑性合金是一种简单的合金，如锡铅、铋锡等。
一根铋锡棒可以拉伸到原长的19.5倍，然而这些材料的强度太低，不能制造机器零件，所以并没有引起人们的重视。
60年代以后，研究者发现许多有实用价值的锌、铝、铜合金中也具有超塑性，于是前苏联、美国和西欧一些国家对超塑性理论和加工发生了兴趣。
特别在航空航天上，面对极难变形的钛合金和高温合金，普通的锻造和轧制等工艺很难成形，而利用超塑性加工却获得了成功。
到了70年代，各种材料的超塑性成型已发展成流行的新工艺。
现在超塑性合金已有一个长长的清单，最常用的铝、镍、铜、铁、合金均有10～15个牌号，它们的延伸率在200～2000％之间。
如铝锌共晶合金为1000％，铝铜共晶合金为1150％，纯铝高达6000％，碳和不锈钢在150～800％之间，钛合金在450～1000％之间。
实现超塑性的主要条件是一定的变形温度和低的应变速率，这时合金本身还要具有极为细小的等轴晶粒（直径五微米以下），这种超塑性称为超细晶粒超塑性。
还有一些钢，在一定的温度下组织中的相发生转变，在相变点附近加工也能完成超塑性，称为相变超塑性。
超塑加工具有很大的实用价值，只要很小的压力就能获得形状非常复杂的制作。

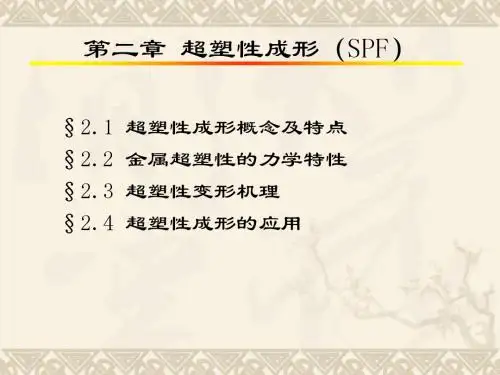

2特种塑性成形-超塑性
