SF6气体密度继电器通用技术规范
1.1
1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须ຫໍສະໝຸດ 细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。投标人提供的SF6气体密度继电器应符合招标文件所规定的要求。
1.1.3本招标文件采购标准规范提出了对SF6气体密度继电器技术上的规范和说明。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.2
投标人应按以下内容和顺序提供详实投标资料。如果以下资质不满足要求、投标资料不详实、严重漏项将导致废标：
（1）投标人应建立了完善的质量保证体系，并出具ISO 9000系列或等同质量体系的证书。
（2）按附录A提供业绩资料。
（3）填写采购标准规范专用部分中的技术参数响应表。
（4）填写采购标准规范专用部分中的技术差异表。
3、项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分，项目单位应填写《项目单位技术差异表》并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：
改动通用部分条款及专用部分固化的参数；
项目单位要求值超出标准技术参数值；
需要修正污秽、温度、海拔等条件。
1.6
1.6.1每个投标人应提供1.2中要求的技术资料和技术数据，投标人提供的技术数据应为产品的性能保证数据，这些数据将作为合同的一部分，任何与这些数据的偏差都应经过买方的同意。
1.6.2卖方提供SF6气体密度继电器的特性参数和其他需要提供的信息。
1.6.3卖方提供SF6气体密度继电器使用单位的使用报告。
SF6气体密度继电器
通用技术规范
本规范对应的专用技术规范目录
序号
名 称
编号
1
SF6气体密度继电器专用技术规范
1315005-0000-01
SF6气体密度继电器物资采购标准
技术规范使用说明
1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
序号
型号规格
供货数量
供货时间
用户名称
联系人
联系方式
备注：1.本表所列业绩均须提供最终用户证明材料（供货合同、运行证明）；
附录
仪器配置
产品名称
型号、规格
数量
单位
SF6气体密度继电器
只
1
产品合格证
2
产品使用说明书
3
校验报告
4
5
6
7
8
表1 标准和规范
序号
标准号
标准名称
1
GB 191
包装储运图示标志
2
GB4793.1
测量控制和试验室用电气设备的安全要求第一部分：通用要求
3
JB/T 10549
SF6气体密度继电器和密度表通用技术条件
4
GB/T 22065
压力式六氟化硫气体密度控制器
注：上述标准是招标方最低要求。除此标准以外，投标人可以推荐其他标准，但事先必须通过招标方认可，或选择其中较高标准。
1.1.6本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。
1.3.2交货时间如有延误，卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。
1.4
设备交付时应提供以下资料：
（1）产品（包括进口产品）正确完整的中文技术手册及使用说明书；
（2）保修书1份；
（3）产品合格证；
（4）装箱清单；
（5）校验报告。
1.5
除采购标准规范和图纸中要求的技术条件外，卖方还将再次确认下表标准的最新版本（以文字形式通知买方），并遵照最新标准要求执行，并将最新标准通知买方。
5验收及技术培训
1)卖方应配合买方对产品的校验工作。
2)卖方应负责对买方进行培训，并提供相应的培训资料。
6 技术服务
1)设备的免费质保期不低于1年；
2)设备终身维修；
3)卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；
4)卖方长期为买方提供备件采购和供应服务。
附录
供货业绩表
投标人名称：
2)新制造的密度继电器涂层应均匀光洁、无明显剥脱现象。表玻璃应无色透明，不应有妨碍读数的缺陷和损伤。
3)输出接点端子应能牢靠地与外部接线。
4)充注防振油的密度继电器，其内部的防振油应清亮透明无杂质，无渗漏现象。
5)产品标志
6)密度继电器上应有如下标志：制造单位或商标；计量单位和数字；准确度等级或最大允许误差；额定压力；接点端子号及动作值；出厂编号；静电敏感部件应有防静电标志。
2 性能要求
1)具有现场指示并带有报警接点输出功能。
2)各部件应装配牢固，不得有锈蚀、裂纹、孔洞及其它影响测量或控制性能的缺陷。
3)为了适应被控制设备操作时的强烈振动，应采取必要的减振措施，充油的产品不得渗漏。
4)数码显示的发光管应均匀清晰，不应出现残缺或闪烁现象。
5)密度继电器的封印装置在不损坏封印的情况下，应不能触及到内部机件。
经标书审查会同意后，对专用部分的修改形成《项目单位技术差异表》（表4），放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
5、技术规范专用部分由项目单位根据工程情况编写，其中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。
（5）投标人应提供生产计划进度表。
（6）投标人应提供同种产品的月生产能力。
（7）授权机构出具的三年以内型式试验或委托试验报告有效复印件。
（8）按附录B填写仪器配置表。
1.3
1.3.1本采购标准规范仅适用于技术专用部分货物需求一览表中所列SF6气体密度变送器的设计、制造、试验、包装、供货和服务等技术要求。
6、投标人应逐项响应技术规范专用部分中相应内容。填写投标人响应部分，应严格按技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。投标人填写技术参数和性能要求响应表时，如有偏差除填写“表5投标人技术偏差表”外，必要时应提供相应试验报告。
7、货物需求一览表中数量各项目单位和设计院必须填写，如不能确定准确数量，可以填写估算数量。
3主要技术参数
1)漏气率：不大于1×10-9Pa·m3/s。
2)测量范围：-0.1MPa~0.9MPa
3)绝缘电阻：各组输出接点回路之间、接点与外壳之间绝缘电阻不低于20MΩ。
4)接点导通电阻：密度继电器接点导通后其直流电阻值应不大于5Ω。
4外观和结构要求
1)SF6气体密度继电器应标明所测介质为SF6气体。

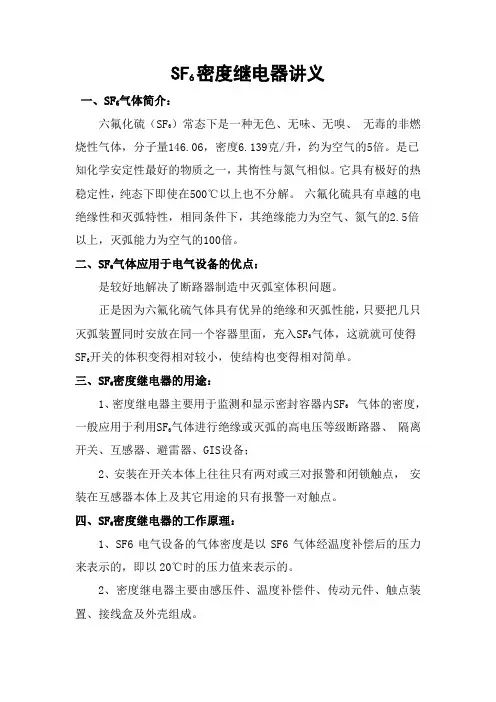

SF6密度继电器讲义)
SF6密度继电器讲义一、SF6气体简介：六氟化硫（SF6）常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139克/升，约为空气的5倍。
是已知化学安定性最好的物质之一，其惰性与氮气相似。
它具有极好的热稳定性，纯态下即使在500℃以上也不分解。
六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。
二、SF6气体应用于电气设备的优点：是较好地解决了断路器制造中灭弧室体积问题。
正是因为六氟化硫气体具有优异的绝缘和灭弧性能，只要把几只灭弧装置同时安放在同一个容器里面，充入SF6气体，这就就可使得SF6开关的体积变得相对较小，使结构也变得相对简单。
三、SF6密度继电器的用途：1、密度继电器主要用于监测和显示密封容器内SF6 气体的密度，一般应用于利用SF6气体进行绝缘或灭弧的高电压等级断路器、隔离开关、互感器、避雷器、GIS设备；2、安装在开关本体上往往只有两对或三对报警和闭锁触点，安装在互感器本体上及其它用途的只有报警一对触点。
四、SF6密度继电器的工作原理：1、SF6电气设备的气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。
2、密度继电器主要由感压件、温度补偿件、传动元件、触点装置、接线盒及外壳组成。
3、密度继电器正常工作时,指针会指示在密度继电器表盘的绿色区域内；黄色区域为警告，如果指针在此区域内要及时补气，主控室也会接收到报警信号。
如果指针指示在红色区域时，SF6开关将断开操作。
注意：在给SF6开关补气时一定要注意指针不能超过绿色区域。
五、当密度继电器出现异常时：1、首先观察密度继电器的指针位置，从表盘的区域来判断密度继电器工作状态是否与实际相同；2、然后再根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；3、根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；4、密度继电器的信号状态，要根据密度继电器的铭牌上信号触点状态用万用表来测量。

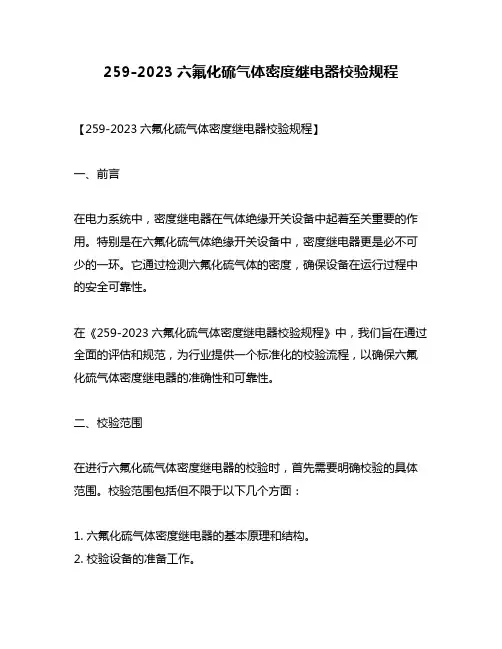

259-2023六氟化硫气体密度继电器校验规程
259-2023六氟化硫气体密度继电器校验规程【259-2023六氟化硫气体密度继电器校验规程】一、前言在电力系统中，密度继电器在气体绝缘开关设备中起着至关重要的作用。
特别是在六氟化硫气体绝缘开关设备中，密度继电器更是必不可少的一环。
它通过检测六氟化硫气体的密度，确保设备在运行过程中的安全可靠性。
在《259-2023六氟化硫气体密度继电器校验规程》中，我们旨在通过全面的评估和规范，为行业提供一个标准化的校验流程，以确保六氟化硫气体密度继电器的准确性和可靠性。
二、校验范围在进行六氟化硫气体密度继电器的校验时，首先需要明确校验的具体范围。
校验范围包括但不限于以下几个方面：1. 六氟化硫气体密度继电器的基本原理和结构。
2. 校验设备的准备工作。
3. 校验过程中的注意事项和方法。
4. 校验结果的记录和分析。
在明确校验范围后，我们将按照从浅入深的方式来逐步展开。
三、基本原理和结构259-2023六氟化硫气体密度继电器校验规程中首先介绍了六氟化硫气体密度继电器的基本原理和结构。
六氟化硫气体密度继电器是通过检测气体密度的变化来判断设备是否正常运行的一种设备。
其结构主要由传感器、控制单元和显示部分组成。
传感器负责检测气体密度的变化，控制单元进行数据处理，并通过显示部分向操作人员呈现结果。
四、校验设备的准备工作在进行实际的校验工作前，必须进行仔细的准备工作，以确保校验的准确性和可靠性。
这包括校验设备的准备、环境的检测、校验人员的培训等多个方面。
只有在各个方面都做到位，才能保证校验结果的可靠性。
五、校验过程中的注意事项和方法在进行实际的校验过程中，需要注意以下几点：1. 校验过程中要确保环境的稳定，以免外部因素对校验结果产生影响。
2. 校验设备的操作要规范，按照规程进行操作，避免操作失误带来的误差。
3. 校验过程中要及时记录相关数据，并进行分析和总结。
六、校验结果的记录和分析校验结束后，需要将校验的结果进行详细记录，并进行数据分析。

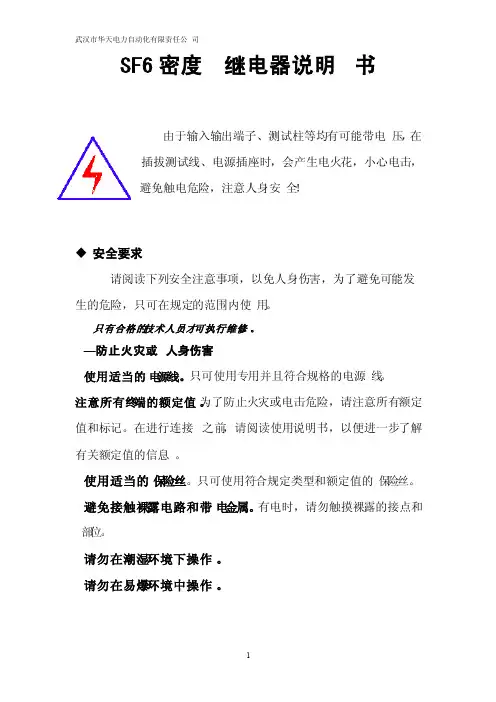

SF6密度继电器说明书
SF6密度继电器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)1．进行SF6密度继电器校验的必要性 (5)2．校验SF6密度继电器的基本原理 (6)3．全自动SF6密度继电器校验仪功能特点 (7)二、技术指标 (8)三、使用方法 (9)1．准备工作 (9)2．密度继电器校验 (10)3．历史数据浏览 (14)4．20℃压力表校验 (15)5．常温压力表校验 (15)6、系统压力值修正 (17)7．系统时钟修正 (17)8．结束工作 (18)四、注意事项 (18)一、概述进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。
SF6开关的可靠运行已成为供用电部门最关心的问题之一。
SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到S F6开关的运行安全。
现场运行的S F6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致S F6密度继电器误动作。
SF6相关技术规范及检修人员安全防护
SF6相关技术规范 SF6相关技术规范
六氟化硫的运输、保管、存储： 六氟化硫的运输、保管、存储： 的运输
六氟化硫气瓶存放场所应保持通风， 六氟化硫气瓶存放场所应保持通风，以防止 气瓶存放场所应保持通风 气体泄漏造成窒息事故 气瓶应有防晒、防潮的措施， 气瓶应有防晒、防潮的措施，不得靠近热源 及有油污的地方。 及有油污的地方。 气瓶应有明显的标志。 气瓶应有明显的标志。 运输时气瓶必须有安全帽，防震圈。 运输时气瓶必须有安全帽，防震圈。
9
SF6相关技术规范 SF6相关技术规范
不同六氟化硫气体的混合补充： 不同六氟化硫气体的混合补充：
有关不同批号的六氟化硫气体是可以混合 使用的， 使用的，但必须符合六氟化硫气体质量标 准。
10
ห้องสมุดไป่ตู้
SF6相关技术规范 SF6相关技术规范
六氟化硫气体的回收和利用： 六氟化硫气体的回收和利用：
六氟化硫设备在检修期间， 六氟化硫设备在检修期间，六氟化硫气体必 须进行回收。根据《大气防治法》的规定； 须进行回收。根据《大气防治法》的规定； 排放有害气体必须进行申请和防止污染事故 的措施，因此应尽量回收六氟化硫， 的措施，因此应尽量回收六氟化硫，并作净 化处理后重新利用。 化处理后重新利用。 设备解体前，用回收净化装置净化SF6 SF6运行气 设备解体前，用回收净化装置净化SF6运行气 并对设备抽真空，用氮气冲洗三次后， ，并对设备抽真空，用氮气冲洗三次后，方 可进行设备解体检修。 可进行设备解体检修。
14
谢谢！ 谢谢！
15
13
SF6气体安全防护及注意事项 SF6气体安全防护及注意事项
处理气体渗漏时，工作人员要穿戴防护用品， 处理气体渗漏时，工作人员要穿戴防护用品，并在通风 条件下，采取有效的防护措施。 条件下，采取有效的防护措施。 设备解体检修时，检修人员应穿戴防护服及防毒面具。 设备解体检修时，检修人员应穿戴防护服及防毒面具。 设备封盖打开后，应暂时撤离现场30分钟。 30分钟 设备封盖打开后，应暂时撤离现场30分钟。 设备内清出的吸附剂和金属粉末等废物须放入酸或碱溶 液中处理至中性后进行深埋处理，深度应大于0.8 0.8米 液中处理至中性后进行深埋处理，深度应大于0.8米，地 点选在野外边远地区、下水处。 点选在野外边远地区、下水处。 SF6运行设备发生严重泄漏时 运行设备发生严重泄漏时， SF6运行设备发生严重泄漏时，现场工作人员必须按有关 规定佩戴安全防护用品进行现场采样和检测。 规定佩戴安全防护用品进行现场采样和检测。
SF6密度继电器讲义)
SF6密度继电器讲义一、SF6气体简介：六氟化硫（SF6）常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139克/升，约为空气的5倍。
是已知化学安定性最好的物质之一，其惰性与氮气相似。
它具有极好的热稳定性，纯态下即使在500℃以上也不分解。
六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。
二、SF6气体应用于电气设备的优点：是较好地解决了断路器制造中灭弧室体积问题。
正是因为六氟化硫气体具有优异的绝缘和灭弧性能，只要把几只灭弧装置同时安放在同一个容器里面，充入SF6气体，这就就可使得SF6开关的体积变得相对较小，使结构也变得相对简单。
三、SF6密度继电器的用途：1、密度继电器主要用于监测和显示密封容器内SF6 气体的密度，一般应用于利用SF6气体进行绝缘或灭弧的高电压等级断路器、隔离开关、互感器、避雷器、GIS设备；2、安装在开关本体上往往只有两对或三对报警和闭锁触点，安装在互感器本体上及其它用途的只有报警一对触点。
四、SF6密度继电器的工作原理：1、SF6电气设备的气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。
2、密度继电器主要由感压件、温度补偿件、传动元件、触点装置、接线盒及外壳组成。
3、密度继电器正常工作时,指针会指示在密度继电器表盘的绿色区域内；黄色区域为警告，如果指针在此区域内要及时补气，主控室也会接收到报警信号。
如果指针指示在红色区域时，SF6开关将断开操作。
注意：在给SF6开关补气时一定要注意指针不能超过绿色区域。
五、当密度继电器出现异常时：1、首先观察密度继电器的指针位置，从表盘的区域来判断密度继电器工作状态是否与实际相同；2、然后再根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；3、根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；4、密度继电器的信号状态，要根据密度继电器的铭牌上信号触点状态用万用表来测量。

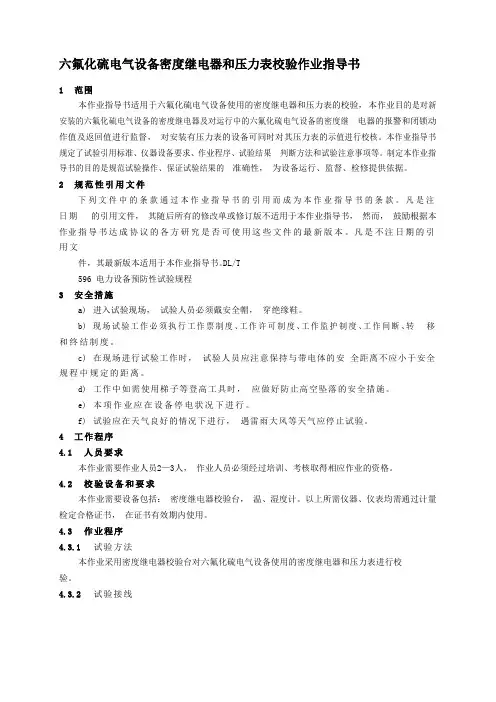

六氟化硫电气设备密度继电器和压力表校验作业指导书
六氟化硫电气设备密度继电器和压力表校验作业指导书1范围本作业指导书适用于六氟化硫电气设备使用的密度继电器和压力表的校验，本作业目的是对新安装的六氟化硫电气设备的密度继电器及对运行中的六氟化硫电气设备的密度继电器的报警和闭锁动作值及返回值进行监督，对安装有压力表的设备可同时对其压力表的示值进行校核。
本作业指导书规定了试验引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
DL/T596 电力设备预防性试验规程3安全措施a)进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。
b)现场试验工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。
c)在现场进行试验工作时，试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。
d)工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。
e)本项作业应在设备停电状况下进行。
f)试验应在天气良好的情况下进行，遇雷雨大风等天气应停止试验。
4工作程序4.1人员要求本作业需要作业人员2—3人，作业人员必须经过培训、考核取得相应作业的资格。
4.2校验设备和要求本作业需要设备包括：密度继电器校验台，温、湿度计。
以上所需仪器、仪表均需通过计量检定合格证书，在证书有效期内使用。
4.3作业程序4.3.1试验方法本作业采用密度继电器校验台对六氟化硫电气设备使用的密度继电器和压力表进行校验。
4.3.2试验接线按图1所示连接密度继电器校验台与六氟化硫电气设备的气路和节点。
SF6气体密度继电器通用技术规范
SF6 气体密度继电器通用技术规范本规范对应的专用技术规范目录序号名称编号1SF6气体密度继电器专用技术规范1315005-0000-01SF6气体密度继电器物质采买标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位依据需求选择所需设施的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不可以改正。
3、项目单位应按实质要求填写“项目需求部分”。
如的确需要变动以下部分，项目单位应填写《项目单位技术差别表》并加盖该网、省企业物质部（招招标管理中心）公章，与协助说明文件随招标计划一同提交至招标文件审察会：①变动通用部分条款及专用部分固化的参数；②项目单位要求值高出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审察会赞同后，对专用部分的改正形成《项目单位技术差别表》（表 4），放入专用部分中，随招标文件同时发出并视为有效，不然将视为无差别。
4、技术规范的页面、标题、标准参数值等均为一致格式，不得任意改正。
5、技术规范专用部分由项目单位依据工程状况编写，此中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位依据工程实质状况和需要一定全面认真填写；空白部分的参数依据需要选择填写；表格中带下划线的技术参数由项目单位和设计院依据工程详细状况改正，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与招标人均不需要填写的部分栏目，项目单位应以“—”表示。
6、招标人应逐项响应技术规范专用部分中相应内容。
填写招标人响应部分，应严格按技术规范专用部分的“招标人要求值” 一栏填写相应的招标人响应部分的表格。
招标人填写技术参数和性能要求响应表时，若有偏差除填写“表 5 招标人技术偏差表”外，必要时应供给相应试验报告。
7、货物需求一览表中数目各项目单位和设计院一定填写，如不可以确立正确数目，可以填写估量数目。
目录1总则 (1)一般规定 (1)招标人应供给的资格文件 (1)工作范围和进度要求 (1)技术资料 (1)标准和规范 (1)一定提交的技术数据和信息 (2)2性能要求 (2)3主要技术参数 (2)4外观和构造要求 (2)5查收及技术培训 (2)6技术服务 (2)附录 A供货业绩 (3)附录 B仪器配置表 (3)1总则1.1 一般规定1.1.1 招标人应具备招标通告所要求的资质，详细资质要求详见招标文件的商务部分。
SF6密度继电器说明书
SF6密度继电器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)1．进行SF6密度继电器校验的必要性 (5)2．校验SF6密度继电器的基本原理 (6)3．全自动SF6密度继电器校验仪功能特点 (7)二、技术指标 (8)三、使用方法 (9)1．准备工作 (9)2．密度继电器校验 (10)3．历史数据浏览 (14)4．20℃压力表校验 (15)5．常温压力表校验 (15)6、系统压力值修正 (17)7．系统时钟修正 (17)8．结束工作 (18)四、注意事项 (18)一、概述进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。
SF6开关的可靠运行已成为供用电部门最关心的问题之一。
SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。
现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。
因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。
六氟化硫气体密度继电器检验规程
六氟化硫气体密度继电器检验规程六氟化硫是一种有毒气体，其密度较大，因此在使用过程中需要进行密度检验。
六氟化硫气体密度继电器检验规程是为了确保六氟化硫气体密度继电器的正常运行和安全使用而制定的一套规范和要求。
六氟化硫气体密度继电器检验规程要求在进行密度检验之前，必须对六氟化硫气体密度继电器进行外观检查。
外观检查主要是检查继电器的外观是否完好无损，是否有明显的变形、裂纹或污染等情况。
如果发现异常情况，应及时进行维修或更换。
接下来，六氟化硫气体密度继电器检验规程要求在进行密度检验之前，必须对继电器的电路进行检查。
电路检查主要是检查继电器的接线是否正确，电路是否通畅，继电器的开关动作是否正常等。
如果发现电路存在问题，应及时进行修复或更换。
然后，六氟化硫气体密度继电器检验规程要求在进行密度检验之前，必须对继电器的灵敏度进行测试。
灵敏度测试主要是通过改变继电器的工作电压或工作电流，观察其是否能够正确地判断六氟化硫气体的密度变化。
如果继电器的灵敏度不符合要求，应及时进行调整或更换。
六氟化硫气体密度继电器检验规程还要求在进行密度检验之前，必须对继电器的响应时间进行测试。
响应时间测试主要是通过改变六氟化硫气体的密度，观察继电器的响应时间是否满足要求。
如果继电器的响应时间过长或过短，都可能影响其正常工作，需要进行调整或更换。
六氟化硫气体密度继电器检验规程要求在进行密度检验之后，必须对继电器的工作状态进行监测。
工作状态监测主要是观察继电器在实际工作中是否能够准确地判断六氟化硫气体的密度变化，并及时进行报警或切断电路。
如果发现继电器在工作中存在问题，应及时进行维修或更换。
总结起来，六氟化硫气体密度继电器检验规程是为了确保六氟化硫气体密度继电器的正常运行和安全使用而制定的一套规范和要求。
通过外观检查、电路检查、灵敏度测试、响应时间测试和工作状态监测等步骤，可以确保继电器在实际使用中能够准确地判断六氟化硫气体的密度变化，并及时进行报警或切断电路，保障人员和设备的安全。
密度继电器说明书
E-7980066SF6密度继电器（日本旭计器）重要提示在安装和使用本设备前，请首先阅读并完全理解E-7980028《维护和检查》和E-7980029《安全操作规程》。
本说明书及所有插图应视为该设备固有组成部分，并把它们放在伸手可及的地方，以便随时查看和参阅。
本手册及其内部相关附图是固定格式内容，如与实物有较大出入请获取最新的参考资料。
河南平高东芝高压开关有限公司目 录1 简介 (1)2 规格 (1)3 设计 (1)4 触点精确度 (3)5 接线 (3)1 简介SF6气体密度继电器由一个指示器和一个触点机械装置组成，指示器能够指示电力设备内部绝缘气体的压力，当产生不正常的压力或气体压力达到设定值时，触点机械装置可以通过接通或断开回路的方式来操控不同的电器元件，如报警器和控制继电器。
为防止环境温度改变而引起气体压力指示值的变化，气体密度监视器通过内部的一个双金属片进行温度补偿，使指示器指示的压力值始终是折算到气体在20℃状态下的压力值。
特别值得一提的是触点机械装置的可靠性，磁助式机械装置能有效地吸收并减弱触点在关合过程产生的冲击，以保证触点的可靠接触。
2 规格型号：AT1/2×100显示精度精度(全量程) 测试温度±2.5% -20℃±1.0% +20℃±2.5% +60℃温度补偿：双金属片工作环境温度：-30～+70℃温度补偿误差：≤±2.5%（在-20～+60℃范围内）触点类型：磁助式触点重复精确度：≤±0.2%触点容量：30V A 最大额定电压AC380V/DC220V工频耐压：1分钟AC 2kV 50/60Hz（端子与壳体之间）冲击耐压：7kV（端子与壳体之间）连续工作：持续通流100 mA/DC 1V（触点与端子之间）3 设计气体密度继电器的结构如图1所示。
压力传感元件是一种布尔登管式（弹性金属曲管式）压力/行程转换器。
（见图2）在体积不变的情况下，仅仅由于温度变化而引起的任何压力变化，都可以通过压力元件和可动部件之间的双金属片得到补偿，因此不会引起指针的偏转，并确保压力指示值的正确性。
