电动汽车动态无线充电关键技术研究进展 任建云
电动汽车无线充电技术的研究进展_高大威
GAO Dawei, WANG Shuo, YANG Fuyuan
(State Key Laboratory of Automotive Safety and Energy, Tsinghua University, Beijing 100084, China)
1.2.2 近场区 近场区是距场源 2D2/l+l 以内的区域，包含辐射
近场区和感应近场区，其分界边界为 0.62 D3/l 。近场 工作频率范围为 10 kHz~100 MHz，可采用 Faraday 电 磁感应定律分析该类系统，由于发射与接收设备尺寸 大多小于 l /10，因此适用于集总参数法。根据耦合方 式不同，近场无线电能传输技术可分为磁场耦合式和 电场耦合式两类，而根据是否发生谐振，磁场耦合式
1.2 类别与性能特点
无线电能传输方式包含远场区传输和近场区传输 两大类，如图 3 所示。
1.2.1 远场区 远场区是距场源 2D2/l+l 以外的区域 [15]，其中 D
为发射线圈最大直径，l 为电磁波波长。在远场区，辐 射场起主导作用，电磁波可近似看作平面波，工作频 率高于 300 MHz，可以采用 Maxwell 方程来分析该类 系统，但由于天线尺寸与波长相当，因此不能采用集总 参数方式分析工作过程，根据其原理不同，远场区无 线电能传输技术可分为微波式和激光式。
电动汽车无线充电技术属于无线电能传输技术的 一种，在技术需求方面具有以下特殊性：
1）功率等级：几千瓦到几十千瓦，且充电时间较短， 因此要求充电系统容量较大。
2）充电间距：垂直方向 15~45 cm [11]，水平方向偏 移量应大于 15 cm，倾斜方向应保证侧倾角裕度达到 15°。
电动汽车动态无线充电关键技术研究进展_朱春波
整的问 题，在 此 基 础 上 建 立 了 系 统 的 能 量 流 动 模 型 。 ［１３］ 文献［１４］提 出 了 一 种 基 于 能 量 传 输 通 道 的 非法负载检测方法，通 过 对 负 载 以 给 定 的 频 率 进 行 通断调制和原边解调判断其负载的合法性。此外文 献 ［１５］提 出 了 针 对 分 段 式 供 电 导 轨 系 统 的 非 线 性 规 划数学模型，对分段 导 轨 长 度 及 导 轨 快 速 切 换 等 问 题进行分析，得 到 较 优 的 规 划 与 控 制 结 果。 中 科 院 电工所通过电路和有限元仿真分析了电动汽车无线 充电系统在车体内及充电装置周围产生的电磁场， 提出在发 射 装 置 外 沿 加 装 水 平 屏 蔽 带 的 磁 屏 蔽 方 法 。 ［１６］ 西南交 通 大 学 提 出 了 一 种 基 于 多 逆 变 器 并 联的无线电能传输 系 统，利 用 改 变 逆 变 器 输 出 电 压 脉宽与移相角控制 方 法 对 逆 变 器 进 行 控 制，有 效 地 消除初级线圈电流的３次谐波 。 ［１７］
ＫＡＩＳＴ 将采用 动 态 无 线 充 电 技 术 的 电 动 车 称 为在线 电 动 车 （ＯＬＥＶ）。２０１３ 年 位 于 龟 尾 市 的 两 条 ＯＬＥＶ 电 动 公 交 线 路 投 入 运 行，线 路 总 长 为 ２４ｋｍ，如附录 Ａ 图 Ａ２所示，传输功率为 １００ｋＷ， 效率为８５％ 。 ［２］
微型电动汽车动态无线充电技术的研究
第41卷第2期辽宁工业大学学报(自然科学版)V ol.41, No.2 2021年4 月Journal of Liaoning University of Technology(Natural Science Edition)Apr. 2021收稿日期：2020-08-11基金项目：福建省中青年教师教育科研项目(JZ181027)作者简介：邱兴阳(1981-)，男，福建仙游人，讲师，硕士。
DOI:10.15916/j.issn1674-3261.2021.02.007微型电动汽车动态无线充电技术的研究邱兴阳，梁锋林，郑维清，郑德山（湄洲湾职业技术学院自动化工程系，福建莆田351119）摘 要：研究了基于无线充电技术的微型电动汽车动态充电系统。
当微型电动汽车需要充电时经无线充电模块发出充电请求信号，信号经充电控制器采集并通过ZigBee模块传送至后台协同管理中心，由后台协同控制管理软件分析处理实时控制充电控制器的充电状态，完成微型电动汽车的无线充电。
相对于有线充电，无线充电更加安全和灵活，具有重要的研究意义。
关键词：电动汽车；动态；无线充电中图分类号：TN99 文献标识码：A文章编号：1674-3261(2021)02-0099-06Research on Dynamic Wireless Charging Technologyfor Micro Electric VehicleQIU Xing-yang, LIANG Feng-lin, ZHENG Wei-qing, ZHENG De-shan （Department of Automation Engineering, Meizhouwan V ocational Technology College, Putian 351119, China）Abstract:The paper studies the dynamic charging system for micro electric vehicles based on wireless charging technology. When the micro electric vehicle needs to be charged, the wireless charging module sends out a charging request signal, the signal is collected by the charging controller and transmitted to the background collaborative management center through ZigBee module, and the charging state of the real-time controller is analyzed and processed by the background collaborative control management software, so as to complete the wireless charging of the micro electric vehicle. Compared with wired charging, wireless charging is safer and more flexible, which has important research significance.Key words: electric vehicle; dynamic; wireless charging随着社会的发展和科技的进步，能源问题与环保问题显得越来越突出，发展和普及电动汽车等新能源汽车的呼吁也越来越多，电力驱动车辆成为汽车工业研究、开发和使用的热点[1]。
新能源汽车无线充电技术的研发进展
新能源汽车无线充电技术的研发进展大家好，今天我们来聊一聊新能源汽车无线充电技术的研发进展。
随着电动汽车的普及，充电技术一直是人们关注的焦点之一。
近年来，无线充电技术逐渐崭露头角，成为汽车行业的热门话题之一。
让我们一起看看这项技术的发展现状以及未来的前景。
传统充电方式存在的问题在过去，电动汽车主要依靠有线充电桩进行充电，这种方式存在一些瓶颈和不便之处。
用户需要找到充电桩进行插头充电，这在一定程度上限制了用户的灵活性和便利性。
充电插头易受天气影响，插拔次数过多可能会导致磨损。
因此，无线充电技术的出现成为了解决这些问题的一大利器。
无线充电技术的原理无线充电技术是利用电磁感应原理，通过电磁场将能量传输到电动汽车的电池中，从而实现充电的过程。
它通过具有电感和电容的感应线圈在感应区域内建立电磁场，再通过感应线圈间的电磁耦合将电能传输到电动汽车中。
这种技术不需要插头，只要将车辆停放在无线充电设备上方的感应区域内，就能实现充电，极大地提高了用户的充电体验。
现阶段的研发进展目前，无线充电技术在全球范围内得到了广泛的关注和应用。
许多汽车制造商、科研机构和技术公司都在积极投入研发，推动这项技术不断进步。
各方合作，共同解决技术难题，不断提高无线充电效率和安全性。
这种跨界合作模式为无线充电技术的发展提供了有力支持。
技术挑战与未来展望尽管无线充电技术有着诸多优势，但也面临一些挑战。
例如，充电效率、安全性、成本等方面仍需要不断改进和突破。
未来，随着技术的不断成熟和完善，相信无线充电技术能够在电动汽车领域发挥越来越重要的作用，成为一种更加便捷、高效的充电方式。
新能源汽车无线充电技术的研发进展令人鼓舞。
在不久的将来，我们有理由相信，无线充电技术将会给用户带来更便捷、更智能的充电体验，助力电动汽车产业的可持续发展。
无线充电技术作为新能源汽车的重要发展方向，将在未来取得更大突破，为电动汽车产业带来全新的发展机遇。
希望以上内容对您有所帮助，谢谢阅读！。
新能源汽车无线充电技术的研究与实践
新能源汽车无线充电技术的研究与实践近年来，随着社会对环保意识的增强和科技的飞速发展，新能源汽车作为未来交通出行的主要选择之一备受关注。
而在新能源汽车的发展中，无线充电技术的研究与实践正逐渐成为行业的热点话题。
无线充电技术的发展历程最早提出无线充电概念的可以追溯到二战时期，然而直到近年来才真正开始在汽车领域得到应用。
无线充电技术的发展经历了从理论探索到实际应用的过程，其中包括磁共振、电磁感应等技术的不断突破和创新。
无线充电技术的原理及优势通过电磁感应原理，无线充电技术可以实现车辆无需插线即可进行充电，大大降低了用户的充电负担。
与传统有线充电相比，无线充电技术避免了线缆布线的繁琐，提高了充电的便捷性和安全性，为用户带来更加智能化的使用体验。
无线充电技术还能够减轻充电基础设施的压力，促进新能源汽车的普及和发展。
无线充电技术的挑战与应对然而，无线充电技术在实际应用中仍面临诸多挑战，如能量传输的效率、充电距离限制、成本控制等问题。
针对这些挑战，科研人员们正不断开展技术研究和实践，力求提高无线充电技术的稳定性和可靠性，以满足不同用户群体的需求。
未来展望随着新能源汽车市场的持续增长和无线充电技术的不断完善，相信无线充电技术将会在新能源汽车领域发挥越来越重要的作用，为用户带来更便捷、智能化的充电体验，推动新能源汽车产业持续健康发展。
在未来的发展中，我们期待看到更多创新性的无线充电技术被引入，解决现有技术面临的挑战，推动新能源汽车行业朝着更加绿色、智能的方向迈进。
让我们共同期待新能源汽车无线充电技术的持续演进和突破，为建设清洁、智能的交通出行环境做出更大的贡献。
无线充电技术作为新能源汽车领域的重要发展方向，将在未来发挥越来越重要的作用，为用户带来更便捷、智能化的充电体验，推动新能源汽车产业的健康发展。

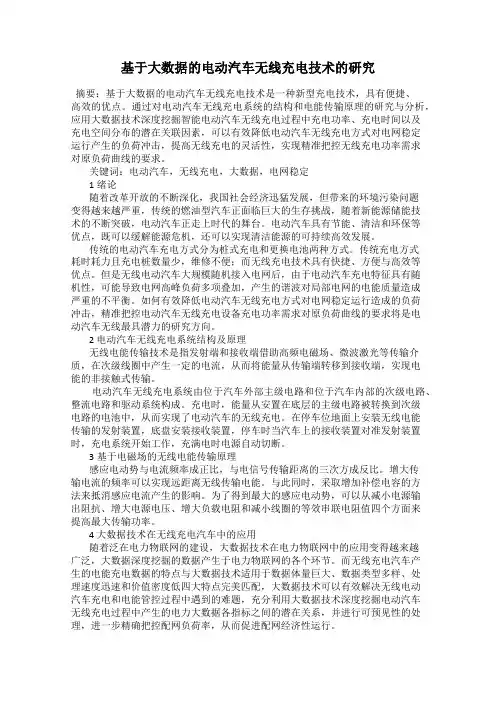

基于大数据的电动汽车无线充电技术的研究
基于大数据的电动汽车无线充电技术的研究摘要：基于大数据的电动汽车无线充电技术是一种新型充电技术，具有便捷、高效的优点。
通过对电动汽车无线充电系统的结构和电能传输原理的研究与分析，应用大数据技术深度挖掘智能电动汽车无线充电过程中充电功率、充电时间以及充电空间分布的潜在关联因素，可以有效降低电动汽车无线充电方式对电网稳定运行产生的负荷冲击，提高无线充电的灵活性，实现精准把控无线充电功率需求对原负荷曲线的要求。
关键词：电动汽车，无线充电，大数据，电网稳定1绪论随着改革开放的不断深化，我国社会经济迅猛发展，但带来的环境污染问题变得越来越严重，传统的燃油型汽车正面临巨大的生存挑战，随着新能源储能技术的不断突破，电动汽车正走上时代的舞台。
电动汽车具有节能、清洁和环保等优点，既可以缓解能源危机，还可以实现清洁能源的可持续高效发展。
传统的电动汽车充电方式分为桩式充电和更换电池两种方式。
传统充电方式耗时耗力且充电桩数量少，维修不便；而无线充电技术具有快捷、方便与高效等优点。
但是无线电动汽车大规模随机接入电网后，由于电动汽车充电特征具有随机性，可能导致电网高峰负荷多项叠加，产生的谐波对局部电网的电能质量造成严重的不平衡。
如何有效降低电动汽车无线充电方式对电网稳定运行造成的负荷冲击，精准把控电动汽车无线充电设备充电功率需求对原负荷曲线的要求将是电动汽车无线最具潜力的研究方向。
2 电动汽车无线充电系统结构及原理无线电能传输技术是指发射端和接收端借助高频电磁场、微波激光等传输介质，在次级线圈中产生一定的电流，从而将能量从传输端转移到接收端，实现电能的非接触式传输。
电动汽车无线充电系统由位于汽车外部主级电路和位于汽车内部的次级电路、整流电路和驱动系统构成。
充电时，能量从安置在底层的主级电路被转换到次级电路的电池中，从而实现了电动汽车的无线充电。
在停车位地面上安装无线电能传输的发射装置，底盘安装接收装置，停车时当汽车上的接收装置对准发射装置时，充电系统开始工作，充满电时电源自动切断。
