1.4 光纤与通信网络 光纤的带宽和具有吸引力的特征使其成为理想的线缆 传输媒介。对于通信系统，光纤是具有强大运载信息 能力的工具。光纤工业已经进入显著的繁荣期。在过 去的20年里，一根光纤所能承载的最大数据率差不多 平均每年翻一番，比电子行业的摩尔定律（每18个月 翻一番）还要快 1.4 光纤与通信网络（续） （1）全球海底网络（2）陆地网络 （3）卫星系统与光纤网络（4）光纤到户 （5）局域网
光纤传感技术应用： 工业、制造、土木工程、军用科技、环境保护、地质勘
探、石油探测、生物医学等。
光纤传感器种类： 包括湿度、温度、应变、应力、振动、声音和压力传感
器等。 （1）光纤光栅传感器（2）光纤法布里－珀罗传感器（3）光 纤白光干涉传感器 （4）光纤陀螺传感技术（5）其他光纤传感技术 1.6 光纤的发展 种类：多模光纤 单模光纤、保偏光纤、塑料光纤、掺杂 光纤、光子晶体光纤等数十种； 材料：石英光纤 聚合物/塑料光纤、光子晶体光纤、掺 稀土光纤等
z ds
路径 dr
r r+dr
ls
ls＝
dr ds
dr=ds
o
y
x
图 光线传播路径示意图
z
a
b
r
r=(s/n)a+b
o
y
x
图 均匀介质中路径方程的解
矢量b 指出了光线的起始位置； 矢量a 则指明了光线的传播方向。
总结
当光纤纤芯的横向尺寸（直径）远大于光 波长时，可以用较成熟的几何光学（射线光 学）分析法进行分析；
在工业发达国家及我国：干线大容量通信线路不再新建 同轴电缆，而全部铺设光缆。
光纤光学基础知识概要
光纤的传输特性
弯曲损耗(Bending Loss) 如图5所示，光线在光纤平直部分的A点以临界角α1入 射，全部反射，在弯曲部分的B点以角度α2(<α1)入射， 不再发生全反射，部分光能量因折射而泄漏，此即光 纤弯曲损耗。 A
α1
α2
B
图5.光纤的弯曲损耗
光纤的传输特性
宏弯曲损耗 光纤弯曲半径R大于临界值Rc，因弯曲引起的损耗很 小，可以忽略；弯曲半径小于临界值，损耗按指数规 律迅速增加。 多模光纤的临界曲率半径： 2 2 2 Rc 1.5 3 (0.347 2Wa ) 其中：W 2 n2 k0 W Rc与β有关，因此在同一弯曲半径下，不同模式的损 耗不同，低阶模的损耗小，高阶模的损耗大。 单模光纤的临界曲率半径：
3 Rc 20 (2.748 0.996 ) 3/ 2 (n) c
1.619 2.879 (0.65 3 / 2 6 )a V V
我们看到，归一化频率V越大则模场半径ω越小，光能 量被约束得越集中，即导光能力越强。 模场半径对分析单模光纤的连接损耗、微弯曲损耗等 有重要作用。
光纤的传输特性
光纤的损耗 材料吸收损耗
5.0 损耗(dB/km) 2.0 1.0 0.5 0.2 第三窗口 第一窗口
2 2
V越小，则光纤限制光泄漏的能力越弱，允许传输的 模式数量越少。当V<2.405时，光纤中只有一个模式 可以传播，成为单模光纤。
光纤中的传播模式
为了满足单模条件，单模光纤的纤芯包层折射率差和 纤芯直径均比多模光纤小。 在保证单模传输的前提下，V值应尽可能取髙值，以 提升光纤导光能力，避免弯曲损耗。 根据波动理论分析，继续减小V值，仍不能将最后一 个模式截止，即此模式被牢牢限制在纤芯中传播，这 也是单模光纤的微弯曲损耗较多模光纤小的原因。
光纤光学重要知识点共43页
31的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
光纤光学重要知识点
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
光纤光学基础知识
光纤光学基础知识嘿，朋友们！今天咱们来唠唠光纤光学，这可是个超级有趣又神秘的玩意儿呢。
你可以把光纤想象成超级高速的光滑梯。
光就像一个个调皮的小小孩，哧溜一下就沿着这个滑梯跑下去了，速度那叫一个快啊，比火箭还火箭。
光纤呢，就负责把这些小光孩安全地送到目的地，而且这个滑梯特别细，细得就像一根超级超级瘦的面条，感觉一阵微风就能把它吹断，但实际上它可坚韧着呢。
光纤里面的全反射现象就更有趣了。
这就好比光在光纤里玩反弹球游戏。
光碰到光纤的壁，就像球碰到墙壁一样，弹回来继续跑，而且每次都弹得特别精准，一点都不跑偏。
要是人能有这么厉害的反射能力，那打篮球都不用愁投篮不准啦，光靠反弹就能把球弄进篮筐。
光纤的传输带宽啊，大得就像宇宙一样。
可以想象它是一个超级大的货车，能拉好多好多数据这个“货物”。
不管是视频、音频还是各种复杂的信息，在它眼里都像小蚂蚁一样轻松就能运输。
而那些传统的传输方式呢，就像小三轮，拉不了多少东西，还跑得慢。
说到光纤的材料，那也是相当讲究的。
就像给光做一个豪华的住宅，既要透明又要坚韧。
这材料就像超级英雄的铠甲，保护着里面的光，让光可以在里面无忧无虑地奔跑，不会受到外界的干扰。
要是这个材料有一点点瑕疵，就像房子漏了个洞，光可能就跑丢了，那可就麻烦大了。
光纤的弯曲也很神奇。
你以为它弯了光就过不去了？错！光纤就像一个柔软的小蛇，不管怎么弯曲，光都能顺着它的身体走。
这就好比你在一个弯弯曲曲的迷宫里，有个超级厉害的导航（光），不管迷宫怎么拐，导航都能准确带你找到出口（目的地）。
光纤光学在通信领域的地位那可是相当高啊。
它就像通信界的国王，统治着整个数据传输的王国。
没有它，我们现在的网络世界就会变得乱糟糟的，就像一群没头的苍蝇到处乱撞。
光纤还有一个厉害的地方就是保密性好。
这就像给数据穿上了一层隐身衣，别人想偷看都看不到。
光在光纤里就像一个神秘的特工，悄悄地传递着重要信息，外面那些想搞破坏的“坏蛋”根本找不到它的踪迹。
光纤光学重点

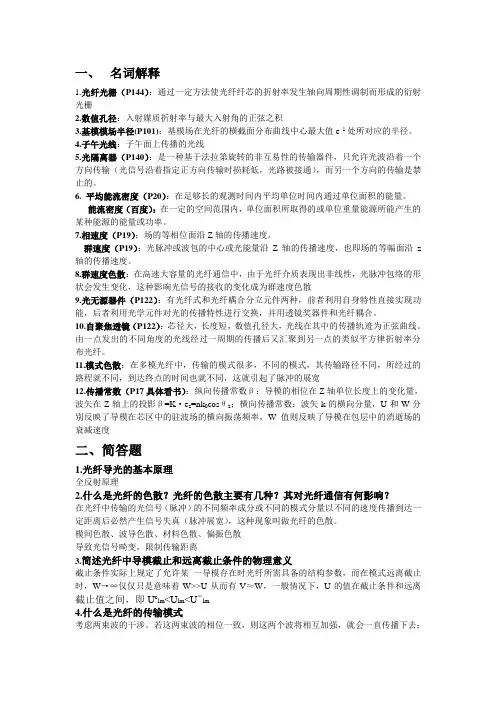

一、名词解释1.光纤光栅（P144）：通过一定方法使光纤纤芯的折射率发生轴向周期性调制而形成的衍射光栅2.数值孔径：入射媒质折射率与最大入射角的正弦之积3.基模模场半径(P101)：基模场在光纤的横截面分布曲线中心最大值e-1处所对应的半径。
