郑州电子信息职业技术学院毕业论文课题名称：________________________作者：________________________学号：________________________系别：________________________专业：________________________指导教师：________________________2010年第四章汽车悬架设计悬架是保证车轮或车桥与汽车承载系统(车架或承载式车身)之间具有弹性联系并能传递载荷、缓和冲击、衰减振动以及调节汽车行驶中的车身位置等有关装置的总称。
悬架最主要的功能是传递作用在车轮和车架(或车身)之间的一切力和力矩，并缓和汽车驶过不平路面时所产生的冲击，衰减由此引起的承载系统的振动，以保证汽车的行驶平顺性。
为此必须在车轮与车架或车身之间提供弹性联接，依靠弹性元件来传递车轮或车桥与车架或车身之间的垂向载荷，并依靠其变形来吸收能量，达到缓冲的目的。
采用弹性联接后，汽车可以看作是由悬挂质量(即簧载质量)、非悬挂质量(即非簧载质量)和弹簧(弹性元件)组成的振动系统，承受来自不平路面、空气动力及传动系、发动机的激励。
为了迅速衰减不必要的振动，悬架中还必须包括阻尼元件，即减振器。
此外，悬架中确保车轮与车架或车身之间所有力和力矩可靠传递并决定车轮相对于车架或车身的位移特性的连接装置统称为导向机构。
导向机构决定了车轮跳动时的运动轨迹和车轮定位参数的变化，以及汽车前后侧倾中心及纵倾中心的位置，从而在很大程度上影响了整车的操纵稳定性和抗纵倾能力。
在有些悬架中还有缓冲块和横向稳定杆。
尽管一百多年来汽车悬架从结构型式到作用原理一直在不断地演进，但从结构功能而言，它都是由弹性元件、减振装置和导向机构三部分组成。
在有些情况下，某一零部件兼起两种或三种作用，比如钢板弹簧兼起弹性元件及导向机构的作用，麦克弗逊悬架(McPherson strut suspension，或称滑柱摆臂式独立悬架)中的减振器柱兼起减振器及部分导向机构的作用，有些主动悬架中的作动器则具有弹性元件、减振器和部分导向机构的功能。
最新版】[0965]《汽车设计》网上作业与课程考试复习资料
![最新版】[0965]《汽车设计》网上作业与课程考试复习资料](https://img.taocdn.com/s3/m/f9f9b153571252d380eb6294dd88d0d233d43c18.png)
最新版】[0965]《汽车设计》网上作业与课程考试复习资料1.请简述汽车主要参数的含义及其对汽车性能的影响。
汽车主要参数包括质量参数、尺寸参数和性能参数。
质量参数包括整车质量、空载质量、满载质量等，它们对汽车的加速、制动、燃油消耗等性能有影响。
尺寸参数包括车长、车宽、车高等，它们对汽车的操控性、通行能力、通过性等性能有影响。
性能参数包括动力性能、经济性能、安全性能等，它们对汽车的动力输出、燃油经济性、行车安全等性能有影响。
2.请简述离合器的工作原理及其在汽车行驶中的作用。
离合器是将发动机与变速器分离或连接的装置。
当离合器踏板踩下时，离合器压盘与离合器盘分离，发动机输出的动力不能传递到变速器，车辆处于空挡状态；当离合器踏板松开时，离合器压盘与离合器盘接触，发动机输出的动力可以传递到变速器，车辆可以正常行驶。
离合器在汽车行驶中的作用是实现发动机与变速器之间的无级变速，使车辆在起步、加速、减速、换挡等过程中平稳、顺畅地运行。
同时，离合器还可以保护变速器和发动机，避免过载和磨损。
此外，膜片弹簧离合器还具有结构简单、重量轻、磨损均匀、寿命长等优点。
3、阐述传动轴为空心轴且长度超过一定值时分段的原因？传动轴长度超过一定值时，容易出现弯曲和扭曲，从而导致传动不稳定和振动加剧。
为了避免这种情况，可以采用将传动轴分为两段或多段的方法，以减小传动轴的长度。
此外，空心轴的使用可以减轻传动轴的重量，提高汽车的燃油经济性。
4、鼓式制动器有哪几种结构形式？鼓式制动器主要有内鼓式和外鼓式两种结构形式。
内鼓式制动器的制动鼓在车轮内部，制动鞋则位于鼓的内侧；而外鼓式制动器的制动鼓则在车轮外部，制动鞋则位于鼓的外侧。
此外，鼓式制动器还有单向制动和双向制动两种形式，单向制动只能防止车轮向一个方向滑动，而双向制动则可以防止车轮向两个方向滑动。
5、发动机前置前轮驱动的布置形式在乘用车上得到广泛应用，其原因是什么？发动机前置前轮驱动的布置形式可以使车辆重心前移，从而提高车辆的操控性和稳定性；此外，前轮驱动还可以减少传动轴的长度，降低车辆重量，提高燃油经济性。
汽车悬架对整车性能的影响
郑州电子信息职业技术学院毕业论文课题名称：________________________作者：________________________学号：________________________系别：________________________专业：________________________指导教师：________________________2010年第四章汽车悬架设计悬架是保证车轮或车桥与汽车承载系统(车架或承载式车身)之间具有弹性联系并能传递载荷、缓和冲击、衰减振动以及调节汽车行驶中的车身位置等有关装置的总称。
悬架最主要的功能是传递作用在车轮和车架(或车身)之间的一切力和力矩，并缓和汽车驶过不平路面时所产生的冲击，衰减由此引起的承载系统的振动，以保证汽车的行驶平顺性。
为此必须在车轮与车架或车身之间提供弹性联接，依靠弹性元件来传递车轮或车桥与车架或车身之间的垂向载荷，并依靠其变形来吸收能量，达到缓冲的目的。
采用弹性联接后，汽车可以看作是由悬挂质量(即簧载质量)、非悬挂质量(即非簧载质量)和弹簧(弹性元件)组成的振动系统，承受来自不平路面、空气动力及传动系、发动机的激励。
为了迅速衰减不必要的振动，悬架中还必须包括阻尼元件，即减振器。
此外，悬架中确保车轮与车架或车身之间所有力和力矩可靠传递并决定车轮相对于车架或车身的位移特性的连接装置统称为导向机构。
导向机构决定了车轮跳动时的运动轨迹和车轮定位参数的变化，以及汽车前后侧倾中心及纵倾中心的位置，从而在很大程度上影响了整车的操纵稳定性和抗纵倾能力。
在有些悬架中还有缓冲块和横向稳定杆。
尽管一百多年来汽车悬架从结构型式到作用原理一直在不断地演进，但从结构功能而言，它都是由弹性元件、减振装置和导向机构三部分组成。
在有些情况下，某一零部件兼起两种或三种作用，比如钢板弹簧兼起弹性元件及导向机构的作用，麦克弗逊悬架(McPherson strut suspension，或称滑柱摆臂式独立悬架)中的减振器柱兼起减振器及部分导向机构的作用，有些主动悬架中的作动器则具有弹性元件、减振器和部分导向机构的功能。

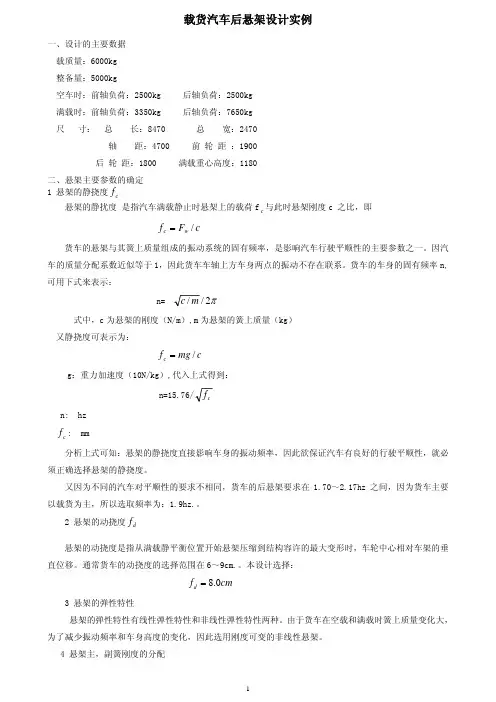

载货汽车后悬架设计实例
