防水工程通用做法标准
防水工程施工技术标准附图表[详细]
![防水工程施工技术标准附图表[详细]](https://img.taocdn.com/s3/m/438ad3fff7ec4afe05a1df07.png)
防水工程技术标准一、屋面防水工程(一)屋面防水等级和要求根据建筑物的性能、重要程度、使用功能及防水层合理使用年限等要求,国家标准《屋面工程质量验收规范》(GB 50207-2002)规定将屋面防水划分为四个等级,并规定了不同等级的设防要求及防水层厚度,见下表.屋面防水等级和设防要求防水层厚度选用规定(二)屋面防水施工流程1、屋面防水根据所用材料和使用功能的不同,划分为柔性防水和刚性防水.2、屋面防水工程的主要施工过程:(1)柔性防水屋面施工过程主要包括:找平层、保温层、防水层.找平层主要施工流程:基层清理→标高、坡度弹线→洒水润湿→贴灰饼、冲筋→铺抹找平层→压光→养护卷材防水层主要施工流程:基层清理→涂刷基层处理剂→附加层施工→定位弹线→卷材铺贴→卷材接头密封→铺设保护层(2)刚性防水屋面施工过程主要包括:细石混凝土防水层、密封材料嵌缝.细石混凝土防水层主要施工流程:基层清理→立分格缝木条→钢筋网邦扎→浇注混凝土防水层→振捣抹平→二次压光→拆分格缝木条→养护(三)卷材防水层施工1、卷材防水层的施工,关键控制点:(1)基层必须有足够的排水坡度,并且干净、干燥;(2)搭接缝必须耐久、可靠,在合理使用年限内不得脱开,这是卷材防水的要害所在;(3)施工铺贴时松紧适度,高分子卷材后期收缩大,铺时必须松而不皱,改性沥青卷材由于温感性强,必须拉紧铺贴;(4)卷材端头(包括与涂膜结合处)的固定和密封必须牢固严密;(5)立面和大坡度应有防止下坠下滑的措施.2、基层处理剂的涂刷涂刷或喷涂基层处理剂前要检查找平层的质量和干燥程度并加以清扫,符合要求后才可进行,在大面积涂布前,应用毛刷对屋面节点、周边、拐角等部位先行处理.(1)冷底子油的涂刷冷底子油作为基层处理剂主要用于热粘贴铺设沥青卷材(油毡).涂刷要薄而均匀,不得有空白、麻点、气泡,也可用机械喷涂.如果基层表面过于粗糙,宜先刷一遍慢挥发性冷底子油,待其表干后,再刷一遍快挥发性冷底子油.涂刷时间宜在铺贴油毡前1～2h进行,使油层干燥而又不沾染灰尘.(2)基层处理剂的涂刷铺贴高聚物改性沥青卷材和合成高分子卷材采用的基层处理剂的一般施工操作与冷底子油基本相同.基层处理剂的品种要视卷材而定,不可错用.基层处理剂涂刷后宜在当天铺完防水层,但也要根据情况灵活确定.如多雨季节、工期紧张的情况下,可先涂好全部基层处理剂后再铺贴卷材,这样可防止雨水渗入找平层,而且基层处理剂干燥后的表面水分蒸发较快.当喷、涂两遍基层处理剂时,第二遍喷、涂应在第一遍干燥后进行.等最后一遍基层处理剂干燥后,才能铺贴卷材.一般气候条件下基层处理剂干燥时间为1h左右.(四)排气屋面施工当屋面保温层、找平层因施工时含水率过大或遇雨水浸泡不能及时干燥,而又要立即铺设柔性防水层时,必须将屋面做成排汽屋面,以避免因防水层下部水分汽化造成防水层起鼓破坏,避免因保温层含水率过高造成保温性能降低.排汽屋面可通过在保温层中设置排汽通道实现,其施工要点如下:1、排汽道应纵横贯通,不得堵塞,并应与大气连通的排汽孔相连.排汽道间距宜为6米纵横设置,屋面面积每36米2宜设置1个排汽孔.在保温层中预留排气槽内填陶粒碎块做排汽道时,其宽度一般为75～100米米;在保温层中埋置打孔细管(PVC管或镀锌钢管)做排汽道时,管径50～75米米;排汽道应与找平层分格缝相重合.2、为避免排汽孔与基层接触处发生渗漏,应做防水处理,如图下图所示.排汽孔做法(一)排汽孔做法(二)3、排汽屋面防水层施工前,应检查排汽道是否被堵塞,并加以清扫.然后宜在排汽道上粘贴一层隔离纸或塑料薄膜,宽约200米米,在排汽道上对中贴好,完成后才可铺贴防水卷材.防水层施工时不得刺破隔离纸,以免胶粘剂流入排汽道,造成堵塞或排汽不畅.(五)卷材屋面施工的环境气候1．雨天、雪天严禁进行卷材施工,五级风及其以上时不得施工,气温低于0℃时不宜施工,如必须在负温下施工时,应采取相应措施,以保证工程质量.热熔法施工时的气温不宜低于-10℃.施工中途下雨、雪,应做好已铺卷材四周的防护工作.2．夏季施工时,屋面如有露水潮湿,应待其干燥后方可铺贴卷材,并避免在高温烈日下施工.(六)保护层1、水泥砂浆保护层水泥砂浆保护层与防水层之间也应设置隔离层,隔离层可采用石灰水等薄质低粘结力涂料.保护层用的水泥砂浆配合比一般为水泥:砂＝1:2.5～3(体积比).保护层施工前,应根据结构情况每隔4～6米用木板条或泡沫条设置纵横分格缝.铺设水泥砂浆时,应随铺随拍实,并用刮尺找平,随即用直径为8～10米米的钢筋或麻绳压出表面分格缝,间距不大于1米.终凝前用铁抹子压光保护层.保护层表面应平整,不能出现抹子抹压的痕迹和凹凸不平的现象,排水坡度应符合设计要求.为了保证立面水泥砂浆保护层粘结牢固,在立面防水层施工时,预先在防水层表面粘上砂粒或小豆石.若防水层为防水涂料,应在最后1道涂料涂刷时,边涂边撒布细砂,同时用软质胶辊轻轻滚压使砂粒牢固地粘结在涂层上;若防水层为沥青或改性沥青防水卷材,可用喷灯将防水层表面烤热发软后,将细砂或豆石粘在防水层表面,再用压辊轻轻滚压,使之粘结牢固.对于高分子卷材防水层,可在其表面涂刷1层胶粘剂后粘上细砂,并轻轻压实.防水层养护完毕后,即可进行立面保护层的施工.(七)卷材屋面节点构造卷材屋面节点部位的施工十分重要,既要保证质量,又要施工方便.图1～图12提供了一些节点构造做法,供参考.1、檐口檐口2、檐沟檐沟及檐沟卷材收头3、水落口直式水落口横式水落口4、泛水收头混凝土墙卷材泛水收头砖墙卷材泛水收头5、女儿墙泛水收头与压顶女儿墙泛水收头与压顶6、变形缝变形缝高低跨变形缝7、伸出屋面管道伸出屋面管道8、出入口垂直出入口水平出入口(八)质量要求与验收1、质量要求(1)屋面不得有渗漏和积水现象.(2)所使用的材料(包括防水材料,找平层、保温层、保护层、隔气层及外加剂、配件等)必须符合设计要求和质量标准.(3)天沟、檐沟、泛水和变形缝等构造,应符合设计要求.(4)卷材铺贴方法和搭接顺序应符合设计要求,搭接宽度正确,接缝严密,无皱折、鼓泡和翘边现象.(5)卷材防水层的基层,卷材防水层搭接宽度,附加层、天沟、檐沟、泛水和变形缝等细部做法,刚性保护层与卷材防水层之间设置的隔离层,密封防水处理部位等,应作隐蔽工程验收,并有记录.2、质量验收卷材防水层的质量主要是施工质量和耐用年限内不得渗漏.所以材料质量必须符合设计要求,施工后不渗漏、不积水,极易产生渗漏的节点防水设防应严密,所以将它们列为主控项目.当然,搭接、密封、基层粘结、铺设方向、搭接宽度、保护层、排汽屋面的排气通道等项目亦应列为检验项目见下表.卷材防水层质量检验检验项目要求检验方法3、防水卷材现场抽样复验项目防水卷材及配套材料现场抽样数量和质量检验项目见下表.防水卷材现场抽样复验项目二、地下防水工程(一)施工顺序1、地下工程的防水卷材分为高聚物改性沥青类和合成高分子类防水卷材.2、施工顺序包括:基层清理→平面涂布处理剂→平面防水层涂布施工→平面部位铺贴油毡隔离层→平面部位浇筑细石混凝土保护层→钢筋混凝土结构施工→立面外侧涂布处理剂和防水层施工→立面外墙粘贴保护层→基坑回填土(二)检查要点1、地下室墙板宜配筋应细而密,钢筋间距应≤200米米,分布宜均匀;水分分布钢筋设置在竖向钢筋外侧.2、防水混凝土结构内部设置的各种钢筋或绑扎的低碳钢丝,不应接触模板.固定模板而穿过的螺栓应加焊止水环,拆模后,将留下的凹槽封堵密实,并在迎水面涂刷防水涂料.3、大体积混凝土采用分层浇筑,每层混凝土厚度宜为500～700米米,用插入式振动器分层捣固,板面应用平板振动器振捣,排除泌水,进行二次收浆压实.4、防水混凝土水平构件表面覆盖塑料薄膜或双层草袋浇水养护,竖向构件宜采用喷涂养护液进行养护,养护时间不少于14d.5、应选用耐久性和延伸性好的防水卷材或防水涂料作地下柔性防水层,且柔性防水层应设置在迎水面.柔性防水层施工前,先涂刷基层处理剂,卷材宜采用满贴法铺贴,确保铺贴严密,防水材料应薄涂多遍成活.6、地下工程在施工过程中,应保持地下水位低于防水混凝土500米米以上,并应排除地下水.7、埋入式橡胶或塑料止水带施工时,应埋设在变形缝横截面的中部.止水带接长时,其接头应锉成斜坡,毛面搭接,并用相应的胶粘剂粘结牢固.一般采用金属钢板止水带,金属止水带接头应采用相应的焊条仔细满焊.8、采用膨胀止水带嵌缝,止水带必须具有缓胀性能.表面附贴式橡胶止水带的两边,填防水油膏密封.9、墙体不应留垂直施工缝.墙体水平施工缝不应留在剪力与弯矩最大处或底板与侧墙交接处,应留在高出底板不小于300米米的墙体上.10、后浇带施工缝浇筑混凝土前,应将其表面浮浆和杂物清除,并凿到密实混凝土,再铺设水泥砂浆.浇筑混凝土时,先浇水湿润,再及时浇灌混凝土,并振捣密实.(三)混凝土的裂缝、渗水防治措施1、设计地下室墙板宜优先采用变形钢筋,配筋应细而密,钢筋间距应≤200米米,分布宜均匀;水分分布钢筋设置在竖向钢筋外侧.对水平断面较大变化处,宜增设抗裂钢筋.2、施工(1)地下工程在施工过程中,应保持地下水位低于防水混凝土500米米以上,并应排除地下水.(2)防水混凝土结构内部设置的各种钢筋或绑扎的低碳钢丝,不应接触模板.固定模板而穿过的螺栓应加焊止水环,拆模后,将留下的凹槽封堵密实,并在迎水面涂刷防水涂料.(3)混凝土采用分层浇筑,泵送混凝土每层厚度宜为500～700米米,插入式振动器分层捣固,板面应用平板振动器振捣,排除泌水,进行二次收浆压实.(4)防水混凝土水平构件表面覆盖塑料薄膜或双层草袋浇水养护,竖向构件宜采用喷涂养护液进行养护,养护时间不少于14d.(四)变形缝的渗漏、漏水防治措施1、设计(1)结构设计时,应根据平面形状、荷载、地区变化等合理设置变形缝.应有变形缝和施工缝等构造详图.(2)地下工程宜减少变形缝.当必须设置时,应根据该地下水压、水质、防水等级、地基和结构变形情况,选择合适的构造形式和材料.2、材料变形缝可采用埋入式止水带和表面附贴式橡胶止水带相结合的防水形式,变形缝内还可嵌止水条止水.3、施工(1)底板、顶板不宜留施工缝,底拱、顶拱不宜留纵向施工缝(2)墙体不应留垂直施工缝.墙体水平施工缝不应留在剪力与弯矩最大处或底板与侧墙交接处,应留在高出底板不小于300米米的墙体上.(3)金属止水带宜折边,连接接头应满焊、焊缝严密.(4)埋入式橡胶或塑料止水带施工时,严禁在止水带的中心圆圆环处穿孔,应埋设在变形缝横截面的中部,木丝板应对准圆环中心.(5)采用膨胀止水带嵌缝,止水带必须具有缓胀性能,使用时,应防止先期受水浸泡膨胀.(6)表面附贴式橡胶止水带的两边,填防水油膏密封.金属止水带压铁上下应铺垫橡胶垫条或石棉水泥布,以防渗漏.(7)用木丝板和麻丝或聚氯乙烯泡沫塑料板作填缝材料时,随砌随填,木丝板和麻丝应经沥青浸湿.(五)后浇带部位的渗漏、漏水防治措施1、设计结构设计时,应根据平面形状、荷载等合理设置后浇带.后浇带部位应采取加强防水措施,并有构造详图.2、施工(1)后浇带施工缝浇筑混凝土前,应将其表面浮浆和杂物清除,并凿到密实混凝土,再铺设去石水泥砂浆.浇筑混凝土时,先浇水湿润,再及时浇灌混凝土,并振捣密实.(2)后浇带应采用补偿收缩混凝土浇筑,其强度等级应不小于两侧混凝土.(3)后浇带应选择在气温低于主体施工时的温度或气温较低的季节施工.(4)后浇带混凝土的养护时间不得小于28天.三、卫生间渗漏防治技术标准(一)渗漏的原因1、管道穿过楼板部位的预留洞口,二次浇筑砼不密实或结合不良,造成地面积水时渗漏.2、目前大量使用的UPVC排污管由于其温度敏感性比砼显著,因温度的变化形成细小缝隙,当地面积水时就出现渗漏.3、水卫穿楼板管道预留位置不准或设计更改,造成管道安装时扩孔或移位凿打砼结构层,使砼结构层损伤产生细小裂纹,即使预留空洞的补洞砼密实良好,但当地面积水时仍会出现渗漏现象.4、堵洞拆模后,吊模用的铁丝或铅丝未从根部剪去,锈蚀后引起渗漏.5、有水房间和墙面交接处施工不细,出现裂缝以及地面空鼓、开裂导致渗漏.6、楼面隔断根部未采取措施或有水房间墙面防水高度不足,造成墙面渗水,渗透到相邻房间的内墙或外墙.7、盥洗间、卫生间楼板砼浇筑不密实,地面防水层及其面层施工质量差,防水性能不能满足要求,当地面积水时沿薄弱点渗漏.8、大便器进水口处处理不当,造成渗漏或管道安装接口连接不紧密,管件有裂纹、砂眼或其他损伤,致使管件跑水滴漏,造成暗埋给水管在墙内渗漏.9、地面排水坡度不足,甚至出现倒泛水现象或地漏过高无法排水,引起地面积水产生地面渗水.(二)施工前准备工作造成盥洗间、卫生间渗漏的原因,涉及到土建、水电施工的各个工序,同时与设计、使用方面也有着密切关系,为了彻底根治该通病,主要可以采取以下措施:1、认真组织施工图纸审查,领会设计意图,在综合考虑厨房、卫生间的使用功能要求前提下,向设计提出以下建议,加强有水房间功能.(1)盥洗间、卫生间四周墙体及管道井根部增设高200米米与隔墙同宽的同楼板强度等级砼反口挡沿,并与现浇砼楼板一次整浇,不得留设施工缝,门洞位置做好预留.(2)盥洗间卫生间地面增设一道“911”涂膜防水层沿四周墙面反起300米米高(设计未注明时).(3)绘制穿楼板管道节点施工详图.2、根据盥洗间、卫生间有关器具尺寸要求,认真对照土建与水电施工图,准确确定穿楼板管道的位置和大小,并对照施工规范和设计要求,未标明的向设计单位提出修改意见或建议.3、防水材料要有正规的出厂合格证及性能检验报告,进场后必须进行复检,合格后方可使用.4、热水及暖气管道穿楼板要使用套管,套管顶部应高出装饰地面50米米,下部应与楼板底面相平,安装前应准确计算其长度.穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面要光滑.5、防水层施工不得在雨天、大风天进行,冬期施工的环境温度应不低于5℃.(三)施工阶段1、工艺流程:管道安装→吊模→堵洞→结构自闭水→找平层→基层清理→细部处理→配制底胶→涂刷底胶(相当于冷底子油)→细部附中层施工→第一遍涂膜→第二遍涂膜→第三遍涂膜防水层施工→防水层一次试水→保护层施工→防水层二次试水→防水层验收.2、管道安装(以PVC—U管道为例,其它管道可参考执行):地漏标高由地面作法和门口至地漏坡度(坡度不小于3%)确定,施工时要严格控制.安装管道时将止水圈套在管道上(止水圈由PVC-U管道生产商配套供应).所有穿越卫生间楼板的管道安装完毕并验收合格后,必须及时堵洞,堵洞时要严格细致地进行孔洞清理,将地漏、上下水等各管道周围的木楔、砖块等用来临时固定管子的杂物彻底清除.3、支模、堵洞:堵洞用的模板可采用木模板或定型底模.支模后用水冲洗孔洞,先用表面处理剂(如:EC—1界面处理剂)满涂预留洞口四周,再分两次灌缝.第一次先把止水圈提起,用加微膨胀剂的半干硬性细石混凝土灌入并捣实,混凝土强度等级应比楼板混凝土强度提高一个标号,其厚度为楼板厚度的1/2.第二次落下止水圈,用与第一次相同的混凝土填缝,使其与楼板齐平.填缝混凝土要及时养护,一般不少于5天.4、结构自闭水:堵洞混凝土养护期过后,找平层施工前,应进行结构自闭水试验,蓄水厚度最高点不得小于5厘米.蓄水24h后组织监理、甲方有关人员进行检查、验收,对管根、通风道等渗漏严重处详细记录,并在整改后进行复验,直至合格.未发现漏水为合格,然后进行隐蔽工程检查验收,交下道施工.5、找平层施工:为使找平层和基层结合牢固,应将基层的浮灰、油污等处理干净,找平层施工时应边扫素水泥浆边浇筑,卫生间周圈墙角处抹成R=30米米的圆弧,管道周围留凹槽内嵌油膏.分两次抹压,最后压光压平,找平层要及时养护,以防找平层开裂、空鼓或起砂.6、基层清理:(1)涂刷防水层的基层表面,必须将尘土、杂物等清扫干净,表面残留的灰浆硬块和突出部分应铲平、扫净,抹灰、压不,阴阳角处应抹成圆弧或钝角.(2)涂刷防水层的基层表面应保持干燥,含水率一般不大于9%.并要平整、牢固,不得有、松动、空鼓、开裂及起砂等缺陷.(3)找平层与地漏、管根、出水口、卫生洁具交接处(边沿),要收头圆滑.坡度符合设计要求,部件必须安装牢固,嵌封严密.(4)突出地面的管根、地漏、排水口、阴阳角等细部,应先做好附加层增补处理,刷完聚氨酯底胶后,经检查并办完隐蔽工程验收.7、抓好主体结构施工质量,保证砼的密实度:(1)把盥洗间、卫生间部位楼板砼浇筑当作关键工序进行控制,要求严格控制砼配合比,防止漏振或过振,浇筑后要及时用木抹刀搓平、压实、浇水养护不小于7d.(2)施工中土建与水电安装密切配合,保证预留管道洞口位置的准确,即依照轴线确定管道预留洞位置的坐标,统一校核后,再将留洞模板牢固固定在楼板底模上,在砼终凝前再进行二次复核,避免因预留洞位置不准凿打砼现象,同时预留洞口模板不宜过早拆除,防止过早拆模破坏洞口砼.(3)结构施工时,盥洗间、卫生间地面标高控制在比其它房间低30米米(设计未注明时),保证装饰施工后盥洗间、卫生间标高符合要求,防止盥洗间、卫生间水漫到室内地面.8、抓好有水房间隔断砌筑质量关,砌筑前把墙位置下的基层清理干净,剔除松散的疙瘩,湿润基层后再铺砂浆,砌筑时认真控制灰缝饱满,保证灰缝密实.底下三皮采用1:2水泥砂浆砌筑,严格控制砂浆稠度,干砖提前一天浇水,严禁干砖上墙.9、把好补洞关:根据调查分析,盥洗间、卫生间的渗漏大部分出现在管根地漏与砼交接处,因此在施工中我们把补洞工序作为关键工序,严格把关,确保补洞质量.(1)补洞工序在主管、地漏等所有穿楼板管道安装完成,经复核位置、标高无误固定牢靠后方可进行,以避免穿楼板管道重复移位而形成渗漏隐患.(2)补洞前要先把空洞四周砼凿毛,凿去浮浆及松散砼并冲洗干净,安装好模板,防止漏浆,吊模或有管道的管子要将套管调整好位置、标高,固定牢靠并防止主管移位.套管保证底部与板底平,顶部高出地面的高度符合要求.(3)套管或管道外壁经毛化处理后用UPVC专用胶水满刷一遍,甩砂干后再刷一道再甩砂处理.预留洞壁满刷一道建筑胶水泥浆,增强新旧砼的粘结,补洞前用10～20米米厚的1:2水泥砂浆进行施工缝处理.(4)补洞采用同楼板强度等级细石砼,掺10%的UFA微膨胀剂,细心捣插密实.第一次浇筑高度为楼板厚度的2/3.24小时内不得碰动管道,并加强养护.(5)三天后,对第一次浇筑完的洞口进行试水24小时,无渗漏后进行第二次浇筑,高度略低与板面10米米左右,工艺要求同第一次.(6)拆模后应将吊模用的铁丝或铅丝从根部剪去,并用水泥砂浆细心抹平,防止铁丝或铅丝锈蚀后引水渗漏.待砼硬化后增加涂膜防水一道,以封堵因砼收缩砼与管壁间产生微小间隙,然后用1:2水泥砂浆将洞口抹平.(7)补洞完后第三天,进行蓄水试验24小时以上,经全数逐间检查不渗漏后办理移交手续交给下道工序施工,否则返工重做.10、在补洞工序施工中特别注意以下几点:(1)刷107胶水泥浆后要及时浇捣细石砼,防止107胶干后形成隔离层,对防水不利.(2)吊模后工序安排要紧凑,防止飞尘杂物,垃圾掉入,影响补洞效果.(3)住宅工程盥洗间、卫生间施工工序中节点处理要保证充足照明,检查要细心,避免马虎了事.11、做好盥洗间、卫生间的找平层.为增强盥洗间、卫生间的防水性能,卫生间找平层应用防水砂浆,施工前仔细将结构层的砂浆,泥浆清除,并用水冲干净,为增强结合效果增刷一道水灰比0.5的素水泥浆,找平层铺抹时严格控制找平层坡度和坡向,做到顺势坡向地漏,同时距地面300高范围内的墙面也用防水砂浆找平压光.12、严格把好盥洗间、卫生间防水层施工质量关.目前设计大多采用“911”涂膜防水层,要求找平层干湿均匀,基层表面无明水.墙面采用刮板施工,平面采用辊刷施工,并于墙面与地面交接处、管根等部位铺设玻纤布一道.并保证涂膜厚度不小于设计要求.为补偿砼与UPVC管的温度变形不一致产生的微小裂缝,对穿楼板管根采用参照出屋面管根处理方法,增设一道管根密封处理.13、把好水卫用管材质量关,保证水卫管材不发生砂眼、裂纹等产生的渗漏水.做好管道安装连接,确保接头严密无出现跑、冒、滴、漏等现象.特别是大部分给水管采用暗敷,因此在隐蔽前土建水卫施工人员应共同参加做好试水、试压等检验,不渗不漏后方交下道工序隐蔽.14、在盥洗间、卫生间面层施工中要特别注意防水层的保护,并于面层施工完,做24～28小时的蓄水试验,无渗漏现象后,方交付使。
建筑工程防水工程施工标准化做法

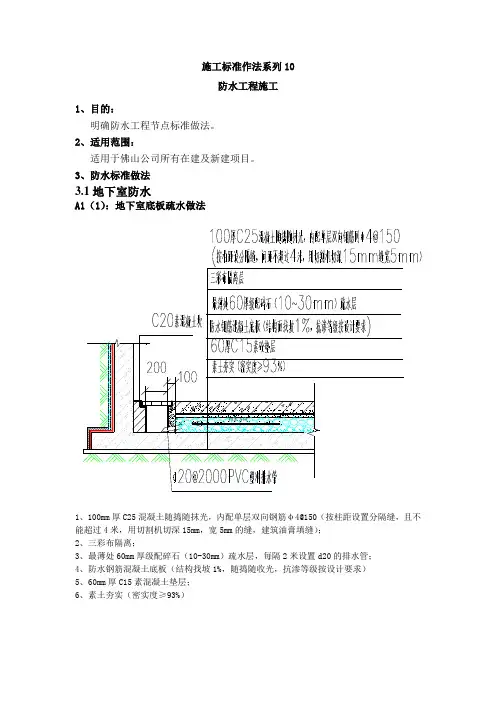

施工标准作法系列10防水工程施工1、目的：明确防水工程节点标准做法。
2、适用范围：适用于佛山公司所有在建及新建项目。
3、防水标准做法3.1地下室防水A1（1）：地下室底板疏水做法1、100mm 厚C25混凝土随捣随抹光，内配单层双向钢筋φ4@150（按柱距设置分隔缝，且不能超过4米，用切割机切深15mm ，宽5mm 的缝，建筑油膏填缝）；2、三彩布隔离；3、最薄处60mm 厚级配碎石（10-30mm ）疏水层，每隔2米设置d20的排水管；4、防水钢筋混凝土底板（结构找坡1%，随捣随收光，抗渗等级按设计要求）5、60mm 厚C15素混凝土垫层；6、素土夯实（密实度≥93%）1、100mm厚C25混凝土随捣随抹光，内配单层双向钢筋φ4@150（按柱距设置分隔缝，且不能超过4米，用切割机切深15mm，宽5mm的缝，建筑油膏填缝）；2、25mm厚疏水板，搭接不少于100mm，接缝处采用无纺布两边各100mm；3、防水钢筋混凝土底板（结构找坡1%，随捣随收光，抗渗等级按设计要求）4、60mm厚C15素混凝土垫层；5、素土夯实（密实度≥93%）（明沟尺寸200mm宽100mm深），排水明沟坡向集水井；按柱距设伸缩缝，间距不超过4米，用切割机切深15mm、宽5mm缝，建筑油膏填缝。
2、钢筋混凝土砼（负二层结构顶板结构自找坡1%；1、回填土；2、三彩布（120G/M2）；3、20-25mm高塑料疏水板；4、40mm厚细石混凝土，内配单层双向钢筋φ4@150，用切割机切深15mm、宽5mm缝，间距不超过4米，建筑油膏填缝。
5、4mm厚SBS改性沥青防水卷材；6、抗渗钢筋混凝土（结构与底板同向找坡1%,随捣随收光，抗渗等级按设计要求；1、回填土；2、20mm厚1:2.5水泥砂浆保护层（超出地坪部分，抹灰需挂20*20*1镀锌钢丝网和扬砂）；3、4mm厚SBS改性沥青防水卷材，高度超过室外完成面不小于500mm；4、自防水钢筋混凝土外墙（抗渗等级按设计要求）1、回填土；2、20mm厚水泥砂浆保护层；（及时回填）3、4mm厚SBS改性沥青防水卷材，反到平面300mm，平面卷材下反300mm；4、抗渗钢筋混凝土外墙；A5:住人地下室防水做法1、抗渗钢筋混凝土底板；2、20mm厚水泥砂浆保护层；3、4mm厚SBS改性沥青防水卷材；（地下室水位高的情况下采用SAM自粘卷材）4、60mm厚素混凝土垫层；A6：外墙止水螺杆做法1、止水螺杆中间设置70mmx70mm的止水片；2、两端设置宽30mm，厚10mm的垫片；3、凿除垫片后采用1:2的水泥砂浆填实补平。
GB55030-2022《建筑与市政工程防水通用规范》解读
400mm ≤年降水量 P＜1300mm 400mm ≤年降水量 P＜1300mm
年降水量P＜400mm 年降水量P＜400mm
频繁遇水场合，或长 期相对湿度
室内工程
RH≥90% 如卫生间、厨房、洗衣房、淋浴间、清
洗、清洁或需要大量用水的加工场所等
间歇遇水场合 如需要用水清洗的地面等
偶发渗漏水可能造成明显损失的场合 如可能存在设备管道渗漏的场合
好无损，连膜面的字都依旧清晰（见左图）。
说明在工程保护状态下，合格的改性沥青防水卷材耐久性是能够保证的；多道叠合使用，防水系统耐久性提高，防水效果更 好
资料源引自： [1]朱志远,朱晓华,王澜.防水系统的耐久性能和可靠性[J].中国建筑防水,2021(10):1-7.DOI:10.15901/ki.1007-497x.2021.10.001.
于 强制性工程建设规范的规定。现行工程建设标准（包括强制性标准和推荐性标准）中有关规定与强制性工程建设规范的规定不一致的，以强制性工程建设规 范的 规定为准。
PART 02 内容解读
建筑与市政工程防水通用规范
2.1、编制框架——目录
1 总则 2 基本规定（重要改变部分 3 ） 材料工程要求（重要提
属于Ⅲ类（年降水量＜400mm）的仅占11.8%，剩余88.2%（近90%）一级行政区年降水量≥400mm
建筑与市政工程防水通用规范
2.3、重大变化——防水等级划分（民用建筑） 工程防水等级应依据工程类别和工程防水使用环境类别分为一级、二级、三级
一级
等级划分
Ⅰ、Ⅱ类 甲 Ⅰ 类乙
二级
Ⅲ 类甲 Ⅱ 类乙 Ⅰ 类丙
说明：
1、防水设计工作年限 ：防水工程在设计工作年限内，需要在没有大修的条 件下满足正常使用性能和功能。对防水材料耐久性及施工等提出了高要求。 2、保修期满后，应对防水工程的总体情况进行检查。防水工程达到设计工 作年限时应进行防水功能技术评审。
防水施工做法及规范

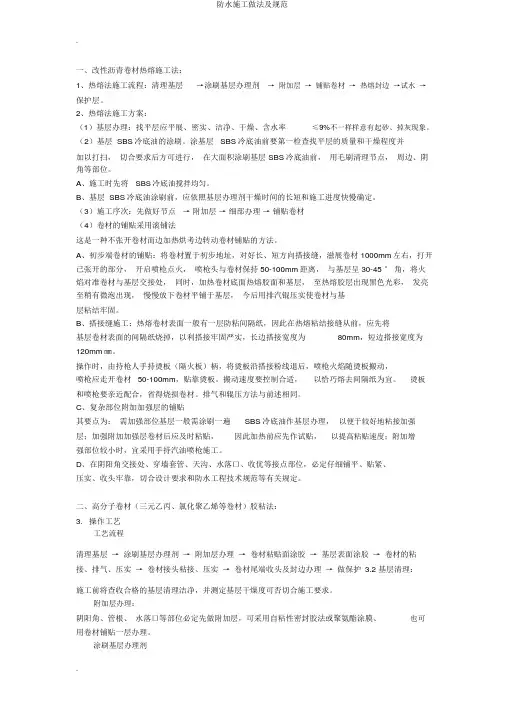

.一、改性沥青卷材热熔施工法：1、热熔法施工流程：清理基层→涂刷基层办理剂→ 附加层→ 铺贴卷材→ 热熔封边→试水→保护层。
2、热熔法施工方案：（1）基层办理：找平层应平展、密实、洁净、干燥、含水率≤9%不一样样意有起砂、掉灰现象。
（2）基层 SBS冷底油的涂刷。
涂基层 SBS冷底油前要第一检查找平层的质量和干燥程度并加以打扫，切合要求后方可进行，在大面积涂刷基层 SBS冷底油前，用毛刷清理节点，周边、阴角等部位。
A、施工时先将SBS冷底油搅拌均匀。
B、基层 SBS冷底油涂刷前，应依照基层办理剂干燥时间的长短和施工进度快慢确定。
（3）施工序次：先做好节点→附加层→细部办理→铺贴卷材（4）卷材的铺贴采用滚铺法这是一种不张开卷材而边加热烘考边转动卷材铺贴的方法。
A、初步端卷材的铺贴：将卷材置于初步地址，对好长、短方向搭接缝，滋展卷材 1000mm左右，打开已张开的部分，开启喷枪点火，喷枪头与卷材保持 50-100mm距离，与基层呈 30-45 °角，将火焰对准卷材与基层交接处，同时，加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光彩，发亮至稍有微泡出现，慢慢放下卷材平铺于基层，今后用排汽锟压实使卷材与基层粘结牢固。
B、搭接缝施工：热熔卷材表面一般有一层防粘间隔纸，因此在热熔粘结接缝从前，应先将基层卷材表面的间隔纸烧掉，以利搭接牢固严实，长边搭接宽度为80mm，短边搭接宽度为120mm㎜。
操作时，由持枪人手持烫板（隔火板）柄，将烫板沿搭接粉线退后，喷枪火焰随烫板搬动，喷枪应走开卷材50-100mm，贴靠烫板。
搬动速度要控制合适，以恰巧熔去间隔纸为宜。
烫板和喷枪要亲近配合，省得烧损卷材。
排气和辊压方法与前述相同。
C、复杂部位附加加强层的铺贴其要点为：需加强部位基层一般需涂刷一遍SBS冷底油作基层办理，以便于较好地粘接加强层；加强附加加强层卷材后应及时粘贴，因此加热前应先作试贴，以提高粘贴速度；附加增强部位较小时，宜采用手持汽油喷枪施工。
防水施工做法及规范

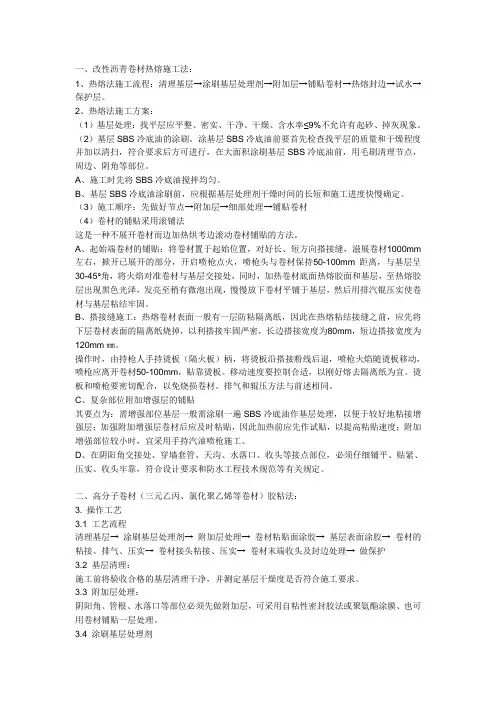

一、改性沥青卷材热熔施工法：1、热熔法施工流程：清理基层→涂刷基层处理剂→附加层→铺贴卷材→热熔封边→试水→保护层。
2、热熔法施工方案：（1）基层处理：找平层应平整、密实、干净、干燥、含水率≤9%不允许有起砂、掉灰现象。
（2）基层SBS冷底油的涂刷。
涂基层SBS冷底油前要首先检查找平层的质量和干燥程度并加以清扫，符合要求后方可进行，在大面积涂刷基层SBS冷底油前，用毛刷清理节点，周边、阴角等部位。
A、施工时先将SBS冷底油搅拌均匀。
B、基层SBS冷底油涂刷前，应根据基层处理剂干燥时间的长短和施工进度快慢确定。
（3）施工顺序：先做好节点→附加层→细部处理→铺贴卷材（4）卷材的铺贴采用滚铺法这是一种不展开卷材而边加热烘考边滚动卷材铺贴的方法。
A、起始端卷材的铺贴：将卷材置于起始位置，对好长、短方向搭接缝，滋展卷材1000mm 左右，掀开已展开的部分，开启喷枪点火，喷枪头与卷材保持50-100mm距离，与基层呈30-45°角，将火焰对准卷材与基层交接处，同时，加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光泽，发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后用排汽锟压实使卷材与基层粘结牢固。
B、搭接缝施工：热熔卷材表面一般有一层防粘隔离纸，因此在热熔粘结接缝之前，应先将下层卷材表面的隔离纸烧掉，以利搭接牢固严密，长边搭接宽度为80mm，短边搭接宽度为120mm㎜。
操作时，由持枪人手持烫板（隔火板）柄，将烫板沿搭接粉线后退，喷枪火焰随烫板移动，喷枪应离开卷材50-100mm，贴靠烫板。
移动速度要控制合适，以刚好熔去隔离纸为宜。
烫板和喷枪要密切配合，以免烧损卷材。
排气和辊压方法与前述相同。
C、复杂部位附加增强层的铺贴其要点为：需增强部位基层一般需涂刷一遍SBS冷底油作基层处理，以便于较好地粘接增强层；加强附加增强层卷材后应及时粘贴，因此加热前应先作试贴，以提高粘贴速度；附加增强部位较小时，宜采用手持汽油喷枪施工。
js防水工程标准做法

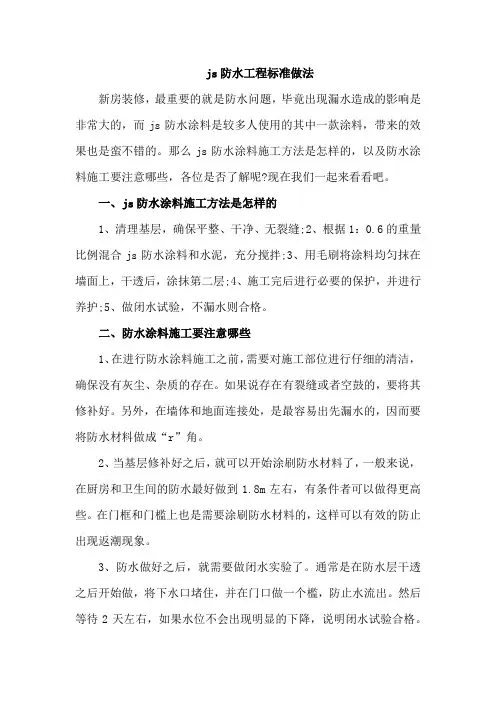

js防水工程标准做法
新房装修，最重要的就是防水问题，毕竟出现漏水造成的影响是非常大的，而js防水涂料是较多人使用的其中一款涂料，带来的效果也是蛮不错的。
那么js防水涂料施工方法是怎样的，以及防水涂料施工要注意哪些，各位是否了解呢?现在我们一起来看看吧。
一、js防水涂料施工方法是怎样的
1、清理基层，确保平整、干净、无裂缝;
2、根据1：0.6的重量比例混合js防水涂料和水泥，充分搅拌;
3、用毛刷将涂料均匀抹在墙面上，干透后，涂抹第二层;
4、施工完后进行必要的保护，并进行养护;
5、做闭水试验，不漏水则合格。
二、防水涂料施工要注意哪些
1、在进行防水涂料施工之前，需要对施工部位进行仔细的清洁，确保没有灰尘、杂质的存在。
如果说存在有裂缝或者空鼓的，要将其修补好。
另外，在墙体和地面连接处，是最容易出先漏水的，因而要将防水材料做成“r”角。
2、当基层修补好之后，就可以开始涂刷防水材料了，一般来说，在厨房和卫生间的防水最好做到1.8m左右，有条件者可以做得更高些。
在门框和门槛上也是需要涂刷防水材料的，这样可以有效的防止出现返潮现象。
3、防水做好之后，就需要做闭水实验了。
通常是在防水层干透之后开始做，将下水口堵住，并在门口做一个槛，防止水流出。
然后等待2天左右，如果水位不会出现明显的下降，说明闭水试验合格。
关于js防水涂料施工方法是怎样的，以及防水涂料施工要注意哪些，就先介绍到这里了，各位是否了解了呢?防水涂料的施工需要注意多个细节，方可确保不会出现问题，以免影响后期的使用。
防水新规普通屋面三道防水构造做法
防水新规普通屋面三道防水构造做法根据《建筑与市政工程防水通用规范》的规定，防水等级为一级的建筑屋面防水做法不应少于3道，其中卷材防水层不应少于1道。
一、屋面三道防水构造做法1（适用于普通屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。
2、第二道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类）或2.0mm厚自粘聚合物改性沥青防水卷材（N 类高分子膜）。
3、第三道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类）或1.5mm厚自粘聚合物改性沥青防水卷材（N 类高分子膜）或1.5mm厚纤维增强型湿铺防水卷材。
二、屋面三道防水构造做法2（适用于普通屋面）1、第一道防水：2.0mm厚非固化橡胶沥青防水涂料或2mm厚高强水性橡胶沥青防水涂料或2mm厚热熔型橡胶沥青防水涂料。
2、第二道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类）或1.5mm厚自粘聚合物改性沥青防水卷材（N 类高分子膜）。
3、第三道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类抗辐照膜）。
三、屋面三道防水构造做法3（适用于普通屋面）1、第一道防水：2.0mm厚非固化橡胶沥青防水涂料。
2、第二道防水：3.0mm厚SBS弹性体改性沥青防水卷材（PY类）。
3、第三道防水：3.0mm厚SBS弹性体改性沥青防水卷材（PY类）。
四、屋面三道防水构造做法4（适用于普通屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。
2、第二道防水：1.5mm厚喷涂速凝橡胶沥青防水涂料。
3、第三道防水：1.5mm厚自粘聚合物改性沥青防水卷材（N类高分子膜）。
五、屋面三道防水构造做法5（适用于普通屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。
2、第二道防水：1.5mm厚自粘聚合物改性沥青防水卷材（N类高分子膜）。
3、第三道防水：≥1.2mm厚PVC或TPO、HDPE或1.6mm热塑性橡胶自粘防水卷材。
防水通用规范——整理与总结2023
设
计
建筑外墙哪些节点应釆取 防水构造措施？
建筑外墙门窗洞口、雨篷、阳台、女儿墙、室 外挑板、变形缝、穿墙套管和预埋件等节点应釆取 防水构造措施，并应根据工程防水等级设置墙面防 水层。
墙面防水层做法有什么要 求？
1、防水等级为一级的框架填充或砌体结构外 墙应设置2道及以上防水层。防水等级为二级的框 架填充或砌体结构外墙应设置1道及以上防水层。 当釆用2道防水时，应设置1道防水砂浆，及1道防 水涂料或其他防水材料。
施
工
防水工程质量检验合格判 定标准有什么要求？
防水工程质量检验合格判定标准应符合表 6.0.3的规定。
新老规范对比 及本项目相关
《地下工程防水技术规范》
T
H
A
N
K
S
新老规范对比 及本项目相关
旧规《地下工程防水技术规范》 ——3.1.4条
3.1.4、地下工程迎水面主体结构应采用防水 混凝土，并应根据防水等级的要求采取其他防水措 施。
设
计
明挖法地下工程防水混凝土 的最低抗渗等级是多少？
明挖法地下工程防水混凝土的最低抗渗等级应 符合表4.2.3的规定。
设
计
明挖法地下工程结构接缝的 防水设防措施有什么要求？
明挖法地下工程结构接缝的防水设防措施应符 合表4.2.4 的规定。
设
计
地下室防水设防范围需超 出室外地坪多少？
附建式全地下或半地下工程的防水设防范围应 高出室外地坪，其超出的高度不应小于300mm。
施
工
防水卷材最小搭接宽度有 什么要求？
防水卷材最小搭接宽度应符合表5.1.7的规定 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防水工程通用做法标准
序号名称应用
部位
成本价工程做法备注简图
1 底板地下室
底板
(防水
等级为
一、二
级）
1.抗渗钢筋混凝土底板
2．50厚C20细石混凝土保护层
3. CPS防水卷材（一级防水1.5+1.5厚二级1.5厚）
4. 100厚C15混凝土垫层，表面机械压光收浆
5. 地基土（根据结构设计要求处理）
适用范
围：一级
用于居
住建筑
地下用
房、配电
室和发
电机房
等；二级
用于地
下车库。
2 侧墙地下室
外剪力
墙(防
水等级
为一、
二级）
1.灰土或素土分层夯实（根据不同土质选用,宽度≥800）
2.120厚非粘土砖保护墙（无砖保护墙时苯板厚度为30）
3.20厚聚苯板保护层（厚度根据设计要求确定，设计无要求时按20厚执
行）
4.CPS防水卷材（一级防水1.5+1.5厚二级1.5厚）
5.抗渗钢筋混凝土侧墙，表面处理平整
适用范
围：一级
用于居
住建筑
地下用
房、配电
室和发
电机房
等；二级
用于地
下车库。
防水工程通用做法标准
序号名称应用
部位
成本价工程做法备注简图
3 顶板1 非种植
地下室
顶板
(防水
等级为
一、二
级）
1.覆土或面层见具体工程
2．C20细石混凝土保护层（采用人工回填时厚度不小于50mm，采用机械
碾压回填时厚度不小于70mm，防水层与保护层之间设隔离层）
3. 1.5+1.5双层CPS防水卷材
4. 20厚1:3水泥砂浆找平层，阴阳角圆弧处理
5. 抗渗钢筋混凝土顶板，结构2‰找坡（抗渗等级根据结构确定）
4 顶板2 种植地
下室顶
板(防
水等级
为一、
二级）
1.素土回填（种植土要求详见景观图纸）
2.200g/m2聚酯无纺布
3.HDPE排水保护板，20高凸点向上，防根穿刺或150厚卵石滤水层，
粒径30-50（参考）
4.70厚C20细石混凝土保护层（防水层与保护层之间设隔离层）
5.CPS防水卷材（一道1.5普通，一道2厚防穿刺）
6. 20厚1:3水泥砂浆找平层，阴阳角圆弧处理
7.抗渗钢筋混凝土顶板，结构2‰找坡（抗渗等级根据结构确定）
防水工程通用做法标准
序号名称应用
部位
成本价工程做法备注简图
5 住宅室内
毛坯交房
厕浴
间、厨
房、阳
台
1.防水保护层（根据设计要求施工）
2． 1.5厚JS防水涂料
3. 20厚1:3水泥砂浆找平层，找坡2%（设计有特殊要求者除外），阴
阳角圆弧处理（厕浴间同层排水根据设计要求做陶粒回填）
4. 现浇钢筋混凝土楼板
6 屋面1 倒置式
上人
屋面
1．混凝土整体保护层（40厚C20细石混凝土，配￠4@200当层双向钢
筋网）
2．保温或隔热层（做法厚度根据节能计算，材料根据各地区消防部门防
火要求选用）
3.1.5+1.5双层CPS防水卷材
4．20厚1:3水泥砂浆找平层
5．膨胀珍珠岩找坡层
6．钢筋混凝土屋面板
防水工程通用做法标准
序号名称应用
部位
成本价工程做法备注简图
7 屋面2 倒置式
非上人
屋面
1．1．20厚1:3水泥砂浆面层
2．保温或隔热层（做法厚度根据节能计算，材料根据各地区消防部门防
火要求选用）
3. 1.5+1.5双层CPS防水卷材
4．20厚1:3水泥砂浆找平层
5．根据设计要找坡做找坡层
6．钢筋混凝土屋面板
8 屋面3 平瓦屋
面
1. 平瓦
2. 水泥砂浆卧瓦层
3.40厚C20细石砼，内配4@200钢筋网，预埋￠10钢筋头，间距双向
900，伸出细石砼面层30
4. 保温或隔热层，并分段采取防止保温板下滑措施（做法厚度根据节能
计算，材料根据设计要求要求选用）
5. 1.5厚CPS防水卷材
6. 15厚1:3水泥砂浆找平层
7.钢筋混凝土屋面板。
