冷却塔技术要求(修改)
冷却塔技术要求
技术要求1.1 标准与规范供货商所提供的冷却塔设备满足如下标准和国家现行规范标准（如下述内容不是最新版本，执行最新版本。
）1)《玻璃纤维增强塑料冷却塔第一部分:中小型玻璃纤维增强塑料冷却塔》 GB7190.1-19972)《玻璃纤维增强塑料（玻璃钢)用液体不饱和聚酯树脂》GB/T82373)《声环境质量标准》GB3096—20084)《工业循环冷却水处理设计规范》GB50050-955)《冷却塔塑料淋水填料技术规定》NDGJ88-896)《玻璃纤维增强塑料燃烧性能试验方法氧指数法》（GB/T8924-88）；7)《玻璃纤维增强塑料弯曲性能试验方法》（GB/T1449—83）；8)《玻璃纤维增强塑料树脂含量试验方法》（GB/T2577—89)；9)《纤维增强塑料树脂不可溶分含量试验方法》（GB/T2576—89)；10)《纤维增强塑料巴氏（巴柯尔）硬度试验方法》（GB/T3854—83）；11)《玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂》（GB/T8237—87）；12)《中碱玻璃纤维无捻粗纱》（JC/T278-94）;13)《采暖通风与空气调节设备噪声声功率级的测定—--—工程法》（GB9068)。
14)《低压成套开关设备》 GB7251。
1-9715)《低压开关设备和控制设备》 B/TG 1404816)《低压电器外壳防护等级》 GB4942.4-9317)《电磁辐射标准》 IEC1000系列1.2 定义1)“冷却塔”是指可将水冷却的一种装置。
水在其与流过的空气进行热交换、质交换，致使水温下降.冷却塔的主要功能是对冷水机组的冷却水进行降温处理,即使冷却水在塔内与空气进行热湿交换而得到降温，从而将冷水机组通过冷冻水循环、机组内部制冷剂循环、冷却水循环而吸收的热量转移至室外空气中.从冷水机组冷凝器出来的冷却水,送至冷却塔进水口，经过布水器,流过冷却塔内部的填料层，与室外空气进行热湿交换，然后在集水盘中汇集,通过水管及冷却水泵的增压，进入冷水机组冷凝器，与冷水机组压缩机出的制冷剂进行热交换，然后重复上述循环。
冷却塔技术要求
陕西美鑫投资产业有限公司冷却塔等设备技术要求一、环境条件：1、自然条件：极端最高气温: 39.7℃极端最低气温: －17.9℃多年平均气温: 12.3℃平均绝对湿度10.4hPa平均相对湿度62％多年平均气压934.3hPa年平均降雨量552.8mm年平均风速: 2.90m/s最大风速: 21.30m/s主导风向: N、NE年最多雷暴日数35d地震基本烈度：7度2、厂区供电条件类型交流电电压低压380V/220V，高压10kV频率50Hz3、用途：用于陕西美鑫年产300kt/a预焙阳极工程煅烧循环水、空压站及焙烧循环水、成型循环水。
冷却塔用于热水降温，过滤器用于旁滤，软化水装置用于补水软化。
二、冷却塔技术要求：1、工业型中高温冷却塔，阻燃型。
2、参数及数量见设备计划表。
3、冷却塔已附基础图，投标方须满足基础图要求。
4、投标方须注明壳体厚度、风机风叶材质、电机厂家、填料材质等与质量有关的数据。
5、工作内容包括现场散件的组对，填料的填装等。
6、冷却塔出水温度小于32℃。
三、过滤器及软化水装置技术要求：1、过滤器及软化水装置壳体材质应明确。
2、过滤器及软化水装置含现场散件的组装及填料填装。
3、过滤器出水水质满足工业循环水水质标准，软化水装置出水水质应说明。
4、全自动软化水装置控制器应优先选用弗莱克控制器。
5、如基础图不能满足要求，则说明。
6、投标时应说明设备高度。
7、参数及数量见设备计划表。
8、循环水水质要求：硬度≤5度，PH=6—9，悬浮物≤20mg/L。
四、技术资料：1、中标后须在5日内提供设备安装图、基础图、配管要求。
2、图纸经双方确认后方可加工生产。
冷却塔技术要求范文
冷却塔技术要求范文1.效率：冷却塔的主要目标是实现高效的热量传递效果。
冷却塔的热传导系数应尽可能高，以提高冷却效率。
同时，塔内的气流和液流必须合理分配，以确保热量能有效地从液体中转移到大气中。
2.安全性：冷却塔必须满足安全操作的要求。
在设计和制造过程中，必须考虑尽可能减少事故和故障的风险。
同时应该设计防止颗粒物堵塞和维修便利等安全机制。
3.自动化控制：冷却塔的自动化控制是提高其运行效率和可靠性的关键。
自动控制系统应能够监测和控制冷却水的温度、流量和压力等参数，根据需要调整冷却塔的运行状态。
4.节能：冷却塔耗电量较大，因此需要采取措施降低能耗。
一种常用的方式是使用高效的电机和风机，以减少能源浪费。
此外，冷却塔的设计应考虑最小化能量损失，以提高整体能源利用率。
5.环保：冷却塔在运行过程中会产生噪音、挥发性有机物和废水等环境问题。
因此，减少冷却塔的噪音水平和有害废物的排放是非常重要的。
必要时，可以采用吸音材料和处理装置来减少噪音和废物的排放。
6.维护性：冷却塔需要定期检查和维护，以确保其正常运行。
因此，在设计过程中应考虑易于维修和保养的特点。
相应的检修平台和设备，如检修门、楼梯、工具等，都应设有便于检修、清理和更换部件的设计。
7.抗震性：冷却塔通常安装在室外，必须能够承受自然灾害、如地震的影响。
因此，在设计和建造过程中，应采取相应的抗震措施，确保冷却塔在地震发生时仍然稳定运行。
8.可靠性：冷却塔是工业生产和供暖、制冷系统中不可或缺的设备。
因此，冷却塔的设计和制造应具有高可靠性，确保其能够持续、稳定地运行。
总结起来，冷却塔技术的要求包括高效率、安全性、自动化控制、节能性、环保性、维护性、抗震性和可靠性。
在设计和运行过程中，应注重综合考虑这些要求，以确保冷却塔能够有效、稳定地运行，并满足相关的工业生产和供暖、制冷系统的需求。

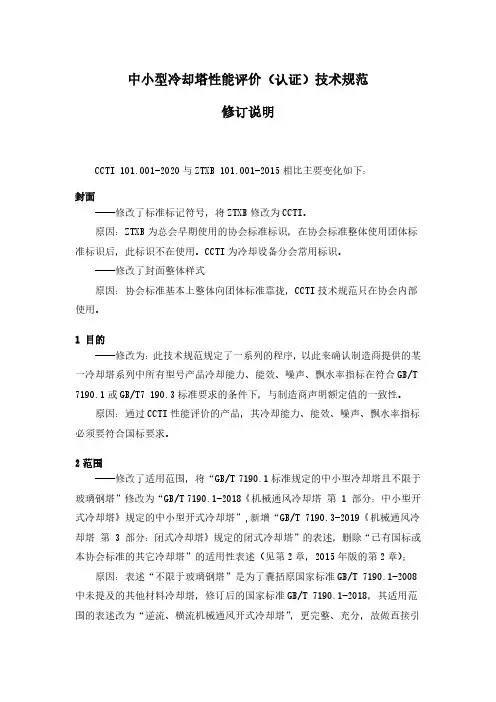

中小型冷却塔性能评价(认证)技术规范修订说明
中小型冷却塔性能评价（认证）技术规范修订说明CCTI 101.001-2020与ZTXB 101.001-2015相比主要变化如下：封面——修改了标准标记符号，将ZTXB修改为CCTI。
原因：ZTXB为总会早期使用的协会标准标识，在协会标准整体使用团体标准标识后，此标识不在使用。
CCTI为冷却设备分会常用标识。
——修改了封面整体样式原因：协会标准基本上整体向团体标准靠拢，CCTI技术规范只在协会内部使用。
1 目的——修改为：此技术规范规定了一系列的程序，以此来确认制造商提供的某一冷却塔系列中所有型号产品冷却能力、能效、噪声、飘水率指标在符合GB/T 7190.1或GB/T7 190.3标准要求的条件下，与制造商声明额定值的一致性。
原因：通过CCTI性能评价的产品，其冷却能力、能效、噪声、飘水率指标必须要符合国标要求。
2范围——修改了适用范围，将“GB/T 7190.1标准规定的中小型冷却塔且不限于玻璃钢塔”修改为“GB/T 7190.1-2018《机械通风冷却塔第 1 部分：中小型开式冷却塔》规定的中小型开式冷却塔”,新增“GB/T 7190.3-2019《机械通风冷却塔第 3 部分：闭式冷却塔》规定的闭式冷却塔”的表述，删除“已有国标或本协会标准的其它冷却塔”的适用性表述（见第2章，2015年版的第2章）；原因：表述“不限于玻璃钢塔”是为了囊括原国家标准GB/T 7190.1-2008中未提及的其他材料冷却塔，修订后的国家标准GB/T 7190.1-2018，其适用范围的表述改为“逆流、横流机械通风开式冷却塔”，更完整、充分，故做直接引用处理。
而关于闭式冷却塔，由于国标的缺失，此前被涵盖在了“已有国标或本协会标准的其它冷却塔”的表述中，由于闭式冷却塔国家标准已正式发布，故决定将表述做调整性的更改，新增“GB/T 7190.3-2019《机械通风冷却塔第 3 部分：闭式冷却塔》规定的闭式冷却塔”的表述，删除“已有国标或本协会标准的其它冷却塔”的适用性表述。

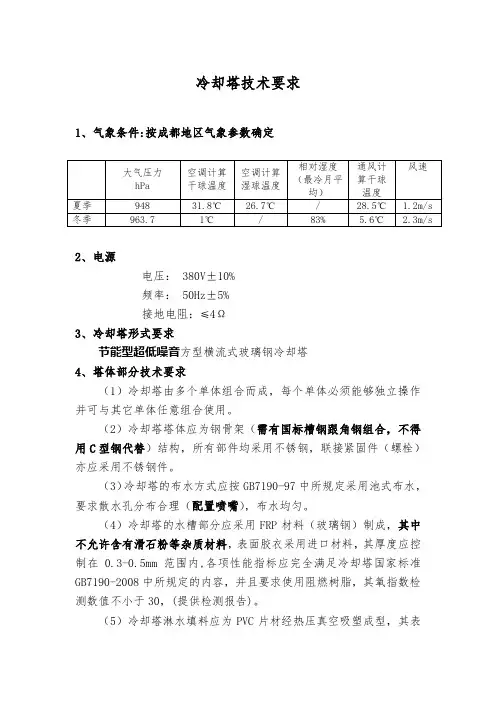

冷却塔技术要求
冷却塔技术要求1、气象条件:按成都地区气象参数确定2、电源电压： 380V±10%频率： 50Hz±5%接地电阻： 4Ω3、冷却塔形式要求节能型超低噪音方型横流式玻璃钢冷却塔4、塔体部分技术要求（1）冷却塔由多个单体组合而成，每个单体必须能够独立操作并可与其它单体任意组合使用。
（2）冷却塔塔体应为钢骨架（需有国标槽钢跟角钢组合，不得用C型钢代替）结构，所有部件均采用不锈钢，联接紧固件（螺栓）亦应采用不锈钢件。
（3）冷却塔的布水方式应按GB7190-97中所规定采用池式布水，要求散水孔分布合理（配置喷嘴），布水均匀。
（4）冷却塔的水槽部分应采用FRP材料（玻璃钢）制成，其中不允许含有滑石粉等杂质材料，表面胶衣采用进口材料，其厚度应控制在0.3-0.5mm范围内,各项性能指标应完全满足冷却塔国家标准GB7190-2008中所规定的内容，并且要求使用阻燃树脂，其氧指数检测数值不小于30，(提供检测报告)。
（5）冷却塔淋水填料应为PVC片材经热压真空吸塑成型，其表面形状应有利于冷却水的滞留及换热，且必须为新料，严禁使用再生材料或部分再生材料生产的填料；淋水填料为薄膜式，自带收水器，采用整张悬挂式安装，便于清洗安装和检修，并且具有阻燃性能，其氧指数检测数值不小于35。
（6）冷却塔应设置防飘水结构的百叶板，并应装卸简单方便，以便于冷却塔填料的定期清洗。
（7）冷却塔内部应设置检查用步廊，便于塔体内部的检修。
（8）冷却塔补水机构（浮球阀）材质采用不锈钢或黄铜，且要做到灵敏可靠，能够及时地补充冷却塔在运行期间所蒸发的大量水分。
（9）冷却塔的结构采用耐震设计，水平震度达到 1.0，垂直震度达到0.5。
强度应能抵抗7级以上的地震冲击，其抗风强度应达到150kg/m2以上。
（10）冷却塔每个风机电机应配变频器，且带变频控制柜，满足节能及控制夜间噪声的要求。
5、传动部分技术要求（1）冷却塔应使用轴流式风机，为降低风机噪音，其传动形式为皮带传动。
冷却塔技术规格书及技术要求
冷却塔技术规格书第一节总则1.1说明本节规定冷却塔的生产和试验。
有关设备的技术参数、外形尺寸及其它相关要求等。
1.2一般要求A.水冷式制冷系统如采用冷却塔进行散热时, 有关冷却塔的散热功率必须是在最大的设计室外湿球温度下能满足制冷系统于全负荷时所需的散热要求。
B.在选择冷却塔时须注意有关当地环保局所订定的噪音水平要求。
冷却塔无论在独自运行或与其它设备同时运行时必须不能超过允许的噪音水平。
冷却塔出风口需要配置由生产厂提供的消声筒。
C.有关设备，无论在运送，储存及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损。
D.须提供所有为运送及安装冷却塔所需的配备和附件，包括钢制设备基础。
E.为防止冷却塔内之金属部件发生锈蚀和不同金属连接所产生的电化锈蚀，须提供适当的防锈蚀的物料和安装方法包括不同金属连接的隔离。
F.冷却塔供货商需提供冷却塔的隔振设施的选型报告。
隔振装置须在任何正常操作状态下尤其是在转动机件的最低转速时都可提供足够的隔振效果。
隔振器必须在任何使用情况下不能与所承托的设备或支架的自然振动频率产生共振反应。
1.3安装空间要求：A．冷却塔及相关管道安装空间为详见施工图纸；出于建筑立面美观的考虑，冷却塔的外观形状及颜色必须与室外绿化区域的整体协调一致、美观大方。
B. 安装高度包括：塔体净高含钢制基础高度及消声筒的全部高度。
1.4质量保证：A.厂家必须具有生产同类型设备的经验，且其所生产安装的设备必须为常规定型产品并具有五年或以上成功运行的记录。
B. 冷却塔的性能须具有按照国家标准测试后所发出的合格证明文件。
如未能出具有关文件时, 则须要求聘请一个独立认可的测检中心按照国家标准所订定的现场测试标准进行现场测试 ,而有关冷却塔的质量保证包括但不限于设计、物料和安装工艺等之保证期须延长最少在交付使用后五年。
C. 冷却塔的外壳应附有原厂的标志牌，标注有关厂家的名称、设备类型、机组的编号、制造日期及其它有关的技术数据。
冷却塔技术要求
冷却塔供应及安装工程招标技术要求（请根据各项目设计要求重新调整，仅供参考。
）五个三工作中心年月日一、总则本规范书是招标文件的重要组成部分，所有设备的设计、制造、安装和高度、验收必须符合以下标准和条件。
1、投标范围2-1投标方须提供清单上列明的设备及附件、备件。
并负责运输、组装及配合安装配合调试以及操作维修人员的培训。
2-2投标方所提供的产品，必须是在其过去承接的工程中使用过的技术成熟的产品，不允许使用未成熟的或新研制开发的产品。
2-3投标方须说明其在设备及系统的生产集成过程中，所采用的主要元器件、设备等的名称及制造厂家，并提供相应的技术说明书（含维修手册）2、执行标准本次招标项目为大型空调用--------冷却塔，投标产品须按本招标书规定的标准和要求进行设计和制造。
若在设计和制造中应用的某项标准或规范在本技术规范中没有规定，则投标单位应详细说明其所采用的标准和规范，并提供该标准或规范的完整中文原件给买方。
只有当其采用的标准和规范是国际公认的、惯用的；且等于或优于本技术规格书的要求时，此标准或规范才能为招标方所接受。
本工程须符合国家、地方及行业标准，：本技术规范书中使用的标准主要包括但不限于：《噪声测试标准》JB/4330-86《制冷和空调设备名义工况一般规定》JB/T7666-95《采暖通风与空气调节设计规范》GBJ19-87《玻璃钢纤维增强塑料冷却塔》GB/T7190-1997《工业循环冷却水处理设计规范》GB50050-95《钢结构设计规范》GBJ17-88《城市区域环境噪声标准》GB3096-93《包装、储运指示标志》GB191-90《标牌》GB/T13306-1991以上规范，若有版本，以发标时最新版本为准。
招标方保留对本技术规范书提出补充和修改的权利，投标方应承诺予以配合。
未尽事宜，应按国家或北京市的有关标准、规范执行。
3、附件、备件和消耗品3-1投标方须提供保证正常运行所必须的附件、备件、工具和消耗品等，并在投标书中写出清单，提供名称、用途和制造厂，其价格含在总价中。
冷却塔技术要求
冷却塔招标技术要求1.供货范围2.基本要求2.1投标人应充分理解并认真遵循本招标文件的要求，所提供设备的品质、性能和使用寿命至关重要，同时充分考虑整体布局及外观。
2.2在招标文件中描述的所有设备应适应现场的条件，投标人在选择所提供的设备时应满足防潮、防腐、防锈基本条件。
2.3本招标文件中所列技术指标由主要技术指标和一般技术指标构成，对主要技术指标，投标人必须进行实质性应答，列出具体参数，不得有漏报、偏差。
2.4本招标文件与图纸的规定及要求基本一致，应互相对照阅读和使用。
如果本招标文件叙述与图纸中有矛盾时，除招标文件特别要求外，应依照设计图纸要求执行。
2.5招标文件与图纸中有明显未提到的细节，或在涉及到本招标文件中任何条款的叙述中没有明显的规定，均应被认为是指国家（行业）的标准和规范。
12.6除图纸和本技术要求有特别要求外，投标人所提供的所有设备及其配件必须满足设备制造、安装等的国家标准和部颁标准。
3. 产品技术参数（待定）3.1开式冷却塔3.1.1设计工况为进口水温42℃,出口水温32℃,湿球温度27.8℃。
3.1.2塔体采用钢框架，所有钢构件采用热浸镀锌，符合国家标准,不接受冷镀锌或油漆防腐。
塔体结构连接螺栓采用热浸镀锌，塔体面板应采用优质玻璃钢材料或镀锌钢材料，并考虑抗太阳辐射影响使其具有抗老化能力，难褪色，表面光洁。
3.1.3塔体框架结构应保证塔体在安装、运行后的稳定性。
3.1.4塔体外表面胶衣层采用进口原料制造，胶衣层均匀，胶衣层平均厚度不大于0.5mm，弯曲强度≥200Mpa，其中色种内含抗紫外光稳定剂、表面应光滑、无裂纹、色泽均匀。
塔体边缘应整齐、厚度均匀、无分层、切割加工断面应加封树脂。
3.1.5风机应采用高效率、高强度叶轮结构，叶片材料为铝合金或硬质玻璃钢，要求强度可靠，表面光洁，各截面过渡均匀、无裂纹、缺口、毛刺、气泡等缺陷，使用寿命要求大于15年。
风机组装前叶片应进行静平衡试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却水塔招标技术要求
一.满足的规范及标准
1.1玻璃纤维增强塑料冷却塔第一部分：中小型玻璃纤维增强塑料冷却塔GB7190.1997
1.2中小型冷却塔选用及安装国家建筑标准设计图集02S106
1.3《城市区域环境噪声标准》GB3096－1996
1.4上述规范、规程以最新版本为准，包括但不限于上述要求
二.技术要求及相关要求
2.1一般要求
2.1.1制冷机及水泵在大连当地最高的设计空气湿球温度条件时的最大负荷运行下，冷却水塔应能承担系统排放的最大散热量之要求，将冷水机组冷凝器的３5℃出水冷却至３0℃。
2.1.2满足节水要求尽量减少对周围环境的污染，飘水率不高于0.1%，蒸发量由厂家提供测试数据供业主考核。
2.1.3冷却水塔应达到当地环保局的噪音水平要求在建筑红线外一米处测量：白天不高于55分贝/夜间不高于45分贝。
冷却水塔在独自运行或与其它设备同时运行也不应超过许可的噪音水平。
2.1.4在运送时，仓库内或安装时应正确保护冷却水塔。
2.2品质保证
2.2.1冷却水塔应由专门生产冷却水塔的厂家制造，提供十个项目以上的同类型冷却水塔的证明。
而每个冷却水塔有不少于五年的运行记录。
2.2.2骨架和围板应有足够强度。
厂家应能提供设计的抗震度及抗风荷载能力。
2.2.3制造厂应证明冷却水塔的功能。
.应符合有关玻璃钢制品的国家标准(强度、氧指数,热力性能,噪声等),并附有权威机构检测报告.
2.2.4冷却水塔的外壳应装有铭牌指出制造厂名称、编号及型号和厂方的技术资料等。
2.3交付
2.3.1提供完整的说明书、计算、及制造厂的技术资料。
说明飘水率及日损失水量。
2.3.2提供施工图,有关冷水塔的安装尺寸、动／静荷载（应小于此位置楼板的设计荷载）、基础详图、固定螺丝位置、水管软接头、避震弹簧及所需之土建要求等,都应在施工详图内显示出来。
2.3.3提供由制造厂编制的操作及维修说明书。
2.3.4提供所有配件明细列表，注明各配件型式、材质、品牌、产地、使用年限（散热填料应说明布置方式、风机及电机应说明连接方式、皮带、布水器说明更换周期），并提供原推荐的后备配件清单，同时列出后备配件单价表，并注明各备件更换周期及数量。
2.3.5提供工厂加工设备，外购件亦提供生产厂家资料及联系方式。
2.3.6提供工场和工地的试验报告包括试验结果。
2.3.7机组及随机配件应由供应商负责运输至安装现场，所发生一切费用由供应商负担。
并按甲方要求时间安装至指定地点。
2.3.8供货期符合甲方要求。
2.4 产品
2.4.1概述
2.4.1.1每一冷却塔应是完整的厂家产品,包括所有配件如皮带驱动式风机、风筒、入风口百叶、冷却水散流喷嘴、散热填料、挡水板、水槽,塔体骨架等。
2.4.1.2应配置避雷针。
2.4.2一般构造
2.4.2.1底盘及外壳:须为耐用之热浸镀锌钢或强化玻璃纤维树脂所制,热浸镀锌件必须达到内外表面平整均匀,无砂眼．标准底盘附件包括溢流管、排水管、循环水出水法兰接口、手动及自动黄铜补水阀及铜浮球。
入风百叶为易拆换的ＰＶＣ件。
2.4.2.2风机；轴流式螺旋浆风机必须静力平衡；扇叶紧嵌于具云丘利入气口之通风帽上，并附热浸镀锌护网。
风机轴承须为加料之滚珠式其附带之滑润设施须伸展到风机之外壳。
轴承操作寿命最少应满足冷水塔全寿命期间免维护。
2.4.2.3电动机及驱动装置：电动机须为变频控制，全封闭防水型配以滚珠轴承及宜于室外使用，并装在活动底座以利维修。
驱动装置为多槽、坚固三角皮带式配以锥形固锁凸轮盘。
皮带应专为冷却塔设计，材质为聚脂束强化人造胶。
铝合金凸轮盘装于有套筒的钢轴上。
皮带调整应能在驱动装置体外进行, 轴承的滑润导管亦须伸延至驱动装置体外。
2.4.2.4分水系统：应包含循环水入口、耐腐蚀材质制成的有均匀小孔的散
水槽、布水器等以保证均匀布水．
2.4.2.5填充物；以阻燃自熄塑料（氧指数应符合国家有关标准并有权威机构出具的检测证明）制成无数凹纹交错的导热薄片，巩固成一体。
除阻燃外，并可抵挡腐蚀及微生物的侵袭。
2.4.2.6挡水板：塑胶制挡水板须经三次折射以保证排风中降温的水分能被收回。
2.4.2.7通风窗：入风百叶为易拆换的ＰＶＣ件。
2.4.2.8围板：应为具有足够强度的玻璃纤维树脂板（或PVC板），其弯曲强度及氧指数应符合国家有关标准并有权威机构出具的检测证明。
2.4.2.9内部跳板及钢梯：应为耐腐蚀的热浸镀锌件并有足够强度以承受检修人员重量。
2.4.2.10布水器：应为耐腐耐磨材料。
2.4.3实施
2.4.
3.1冷却塔的安装
由乙方负责安装冷却塔。
支承:
提供安装所需工字钢及预埋螺栓。
小心地竖直、定中，完全地用螺丝固定并坚固地稳定在基础上工
字梁及隔震设备上。
按照原厂的安装说明书支承冷却塔。
提供所需的金属支架支承冷却塔。
牢固安装冷却塔使能适合大连当地的最高风速。
接驳溢水管、放泄水管和排水管至最近的地漏。
提供接线图，配合电专业接驳电线至控制柜。
2.4.
3.2润滑
在机器和设备运转之前,润滑所有部件。
严格地按照制造厂推荐的润滑剂和液压油对所有机器和设备进行润滑。
采取保护措施防止可能的外来物体进入轴承。
如有物体进入轴承,应彻底地使用煤油清洗, 并重新润滑。
2.4.
3.3试运行
进行工地试验,并提供试验结果。
测量冷却塔的噪音水平与容许的噪音水平比较并提供报告。
