74系列芯片简介
74系列芯片型号、参数介绍

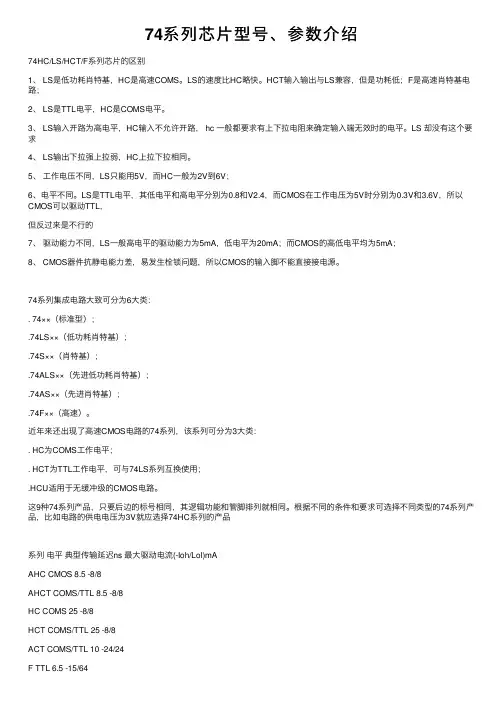

74系列芯⽚型号、参数介绍74HC/LS/HCT/F系列芯⽚的区别1、 LS是低功耗肖特基，HC是⾼速COMS。
LS的速度⽐HC略快。
HCT输⼊输出与LS兼容，但是功耗低；F是⾼速肖特基电路；2、 LS是TTL电平，HC是COMS电平。
3、 LS输⼊开路为⾼电平，HC输⼊不允许开路， hc ⼀般都要求有上下拉电阻来确定输⼊端⽆效时的电平。
LS 却没有这个要求4、 LS输出下拉强上拉弱，HC上拉下拉相同。
5、⼯作电压不同，LS只能⽤5V，⽽HC⼀般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和⾼电平分别为0.8和V2.4，⽽CMOS在⼯作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不⾏的7、驱动能⼒不同，LS⼀般⾼电平的驱动能⼒为5mA，低电平为20mA；⽽CMOS的⾼低电平均为5mA；8、 CMOS器件抗静电能⼒差，易发⽣栓锁问题，所以CMOS的输⼊脚不能直接接电源。
74系列集成电路⼤致可分为6⼤类：. 74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（⾼速）。
近年来还出现了⾼速CMOS电路的74系列，该系列可分为3⼤类：. HC为COMS⼯作电平；. HCT为TTL⼯作电平，可与74LS系列互换使⽤；.HCU适⽤于⽆缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，⽐如电路的供电电压为3V就应选择74HC系列的产品系列电平典型传输延迟ns 最⼤驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24LVCACSLC注：同型号的74系列、74HC系列、74LS系列芯⽚，逻辑功能上是⼀样的。
74系列芯片简介——功能与描述
7400、74H00、74L00、74LS00、74S00、74HC00、74C00、74F00、74ALS00四2输入与非门Y=\AB。
7401、74LS01、74HC01、74ALS01四2输入与非门（OC）Y=\AB。
7402、74L02、74LS02、74S02、74HC02、74C02、74ALS02、74F02四2输入或非门。
Y=/A+B。
7403、74L03、74LS03、74ALS03、74S03、74HC037404、74H04、74L04、74S04、74HC04、74C04、74F04、74ALS04六反相器Y=/A。
7405、74H05、74LS05、74S05、74HC05、74F05、74ALS05六反相器（OC）Y=/A。
7406、74LS06六反相缓冲器/驱动器（OC、高压输出）Y=/A;是7405高耐压输出型，耐压30V。
7407、74LS07、74HC07六缓冲器/驱动器（OC、高压输出）Y=A; 30V耐高压输出。
7408、74LS08、74F08、74ALS08、74S08、74HC08、74C08四2输入与门Y=AB。
7409、74LS09、74F09、74ALS09、74S09、74HC09四2输入与门（OC）Y=AB。
7410、74H10、74L10、74LS10、74ALS10、74S10、74HC10、74C1074H11、74LS11、74S11、74F11、74ALS11、74HC11三3输入与门Y=ABC。
7412、74LS12、74ALS12三3输入与非门（OC）Y=\ABC。
7413、74LS13双4输入与非门Y=\ABCD。
7414、74LS14、74HC14、74C1474H15、74LS15、74ALS15、74S15三3输入与门（OC）Y=ABC。
7416、74LS16六反相缓冲器/驱动器Y=/A；7417、74LS17六缓冲器/驱动器（OC、高压输出）Y=A；15V耐压输出。
74系列芯片简介

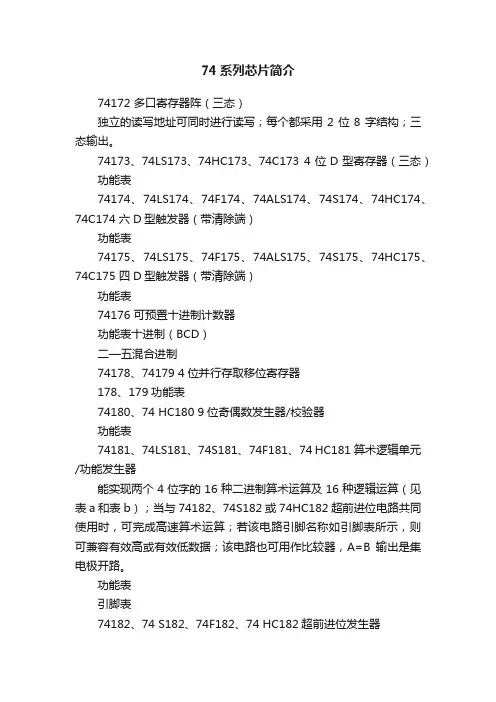

74系列芯片简介74172 多口寄存器阵（三态）独立的读写地址可同时进行读写；每个都采用2位8字结构；三态输出。
74173、74LS173、74HC173、74C173 4位D型寄存器（三态）功能表74174、74LS174、74F174、74ALS174、74S174、74HC174、74C174 六D型触发器（带清除端）功能表74175、74LS175、74F175、74ALS175、74S175、74HC175、74C175 四D型触发器（带清除端）功能表74176 可预置十进制计数器功能表十进制（BCD）二—五混合进制74178、74179 4位并行存取移位寄存器178、179功能表74180、74 HC180 9位奇偶数发生器/校验器功能表74181、74LS181、74S181、74F181、74 HC181算术逻辑单元/功能发生器能实现两个4位字的16种二进制算术运算及16种逻辑运算（见表a和表b）；当与74182、74S182或74HC182超前进位电路共同使用时，可完成高速算术运算；若该电路引脚名称如引脚表所示，则可兼容有效高或有效低数据；该电路也可用作比较器，A=B输出是集电极开路。
功能表引脚表74182、74 S182、74F182、74 HC182超前进位发生器74 H183、74LS183、74 HC183双进位保存全加器功能表（每个加法器）74184 BCD二进制转换器BCD—二进制转换器; 可编程产生BCD9的补码或BCD10的补码。
BCD二进制转换器功能表BCD9或10的补码转换器功能表74185A 二进制—BCD转换器引脚图与74184相同。
功能表74190、74LS190、74F190、74 A LS190、74 HC190可预置BCD十进制同步可逆计数器（带方式控制）功能表74191、74LS191、74F191、74 A LS191、74 HC191可预置二进制同步可逆计数器（带方式控制）引脚图与74190相同。
74系列芯片资料
74HC/LS/HCT/F系列芯片的区别1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：. 74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：. HC为COMS工作电平；. HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品7400 QUAD 2-INPUT NAND GATES与非门7401 QUAD 2-INPUT NAND GATES OC与非门7402 QUAD 2-INPUT NOR GATES或非门7403 QUAD 2-INPUT NAND GATES与非门7404 HEX INVERTING GATES反向器7406 HEX INVERTING GATES HV高输出反向器7408 QUAD 2-INPUT AND GATE与门7409 QUAD 2-INPUT AND GATES OC与门7410 TRIPLE 3-INPUT NAND GATES与非门7411 TRIPLE 3-INPUT AND GATES与门74121 ONE-SHOT WITH CLEAR单稳态74132 SCHMITT TRIGGER NAND GATES 触发器与非门7414 SCHMITT TRIGGER INVERTERS触发器反向器74153 4-LINE TO 1 LINE SELECTOR四选一74155 2-LINE TO 4-LINE DECODER译码器74180 PARITY GENERATOR/CHECKER奇偶发生检验74191 4-BIT BINARY COUNTER UP/DOWN计数器7420 DUAL 4-INPUT NAND GATES双四输入与非门7426 QUAD 2-INPUT NAND GATES与非门7427 TRIPLE 3-INPUT NOR GATES三输入或非门7430 8-INPUT NAND GATES八输入端与非门7432 QUAD 2-INPUT OR GATES二输入或门7438 2-INPUT NAND GATE BUFFER与非门缓冲器7445 BCD-DECIMAL DECODER/DRIVER BCD译码驱动器7474 D-TYPE FLIP-FLOP D型触发器7475 QUAD LATCHES双锁存器7476 J-K FLIP-FLOP J-K触发器7485 4-BIT MAGNITUDE COMPARATOR四位比较器7486 2-INPUT EXCLUSIVE OR GATES双端异或门74HC00 QUAD 2-INPUT NAND GATES双输入与非门74HC02 QUAD 2-INPUT NOR GATES双输入或非门74HC03 2-INPUT OPEN-DRAIN NAND GATES与非门74HC04 HEX INVERTERS六路反向器74HC05 HEX INVERTERS OPEN DRAIN六路反向器74HC08 2-INPUT AND GATES双输入与门74HC107 J-K FLIP-FLOP WITH CLEAR J-K触发器74HC109A J-K FLIP-FLOP W/PRESET J-K触发器74HC11 TRIPLE 3-INPUT AND GATES三输入与门74HC112 DUAL J-K FLIP-FLOP双J-K触发器74HC113 DUAL J-K FLIP-FLOP PRESET双JK触发器74HC123A RETRIGGERABLE MONOSTAB可重触发单稳74HC125 TRI-STATE QUAD BUFFERS四个三态门74HC126 TRI-STATE QUAD BUFFERS六三态门74HC132 2-INPUT TRIGGER NAND 施密特触发与非门74HC133 13-INPUT NAND GATES十三输入与非门74HC137 3-TO-8 DECODERS W/LATCHES 3-8线译码器74HC138 3-8 LINE DECODER3线至8线译码器74HC139 2-4 LINE DECODER2线至4线译码器74HC14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74HC151 8-CHANNEL DIGITAL MUX8通道多路器74HC153 DUAL 4-INPUT MUX双四输入多路器74HC154 4-16 LINE DECODER4线至16线译码器74HC155 2-4 LINE DECODER2线至4线译码器74HC157 QUAD 2-INPUT MUX四个双端多路器74HC161 BINARY COUNTER二进制计数器74HC163 DECADE COUNTERS十进制计数器74HC164 SERIAL-PARALLEL SHIFT REG串入并出74HC165 PARALLEL-SERIAL SHIFT REG并入串出74HC166 SERIAL-PARALLEL SHIFT REG串入并出74HC173 TRI-STATE D FLIP-FLOP三态D触发器74HC174 HEX D FLIP-FLOP W/CLEAR六D触发器74HC175 HEX D FLIP-FLOP W/CLEAR六D触发器74HC181 ARITHMETIC LOGIC UNIT算术逻辑单元74HC182 LOOK AHEAD CARRYGENERATR进位发生器74HC190 BINARY UP/DN COUNTER 二进制加减计数器74HC191 DECADE UP/DN COUNTER 十进制加减计数器74HC192 DECADE UP/DN COUNTER 十进制加减计数器74HC193 BINARY UP/DN COUNTER 二进制加减计数器74HC194 4BIT BI-DIR SHIFT4位双向移位寄存器74HC195 4BIT PARALLEL SHIFT 4位并行移位寄存器74HC20 QUAD 4-INPUT NAND GATE四个四入与非门74HC221A NON-RETRIG MONOSTAB不可重触发单稳74HC237 3-8 LINE DECODER 地址锁3线至8线译码器74HC242/243 TRI-STAT TRANSCEIVER三态收发器74HC244 OCTAL 3-STATE BUFFER八个三态缓冲门74HC245 OCTAL 3-STATE TRANSCEIVER三态收发器74HC251 8-CH 3-STATE MUX8路3态多路器74HC253 DUAL 4-CH 3-STATE MUX4路3态多路器74HC257 QUAD 2-CH 3-STATE MUX4路3态多路器74HC258 2-CH 3-STATE MUX2路3态多路器74HC259 3-8 LINE DECODER8位地址锁存译码器74HC266A 2-INPUT EXCLUSIVE NOR GATE异或非74HC27 TRIPLE 3-INPUT NOR GATE三个3输入或非门74HC273 OCTAL D FLIP-FLOP CLEAR8路D触发器74HC280 9BIT ODD/EVEN GENERATOR奇偶发生器74HC283 4BIT BINARY ADDER CARRY四位加法器74HC299 3-STATE UNIVERSAL SHIFT三态移位寄存74HC30 8-INPUT NAND GATE8输入端与非门74HC32 QUAD 2-INPUT OR GATE四个双端或门74HC34 NON-INVERTER非反向器74HC354 8-CH 3-STATE MUX8路3态多路器74HC356 8-CH 3-STATE MUX8路3态多路器74HC365 HEX 3-STATE BUFFER六个三态缓冲门74HC366 3-STATE BUFFER INVERTER缓冲反向器74HC367 3-STATE BUFFER INVERTER缓冲反向器74HC368 3-STATE BUFFER INVERTER缓冲反向器74HC373 3-STATE OCTAL D LATCHES 三态D型锁存器74HC374 3-STATE OCTAL D FLIPFLOP三态D触发器74HC3934-BIT BINARY COUNTER 4位二进制计数器74HC4016 QUAD ANALOG SWITCH四路模拟量开关74HC4020 14-Stage Binary Counter 14输出计数器74HC4017 Decade Counter/Divider with 10 Decoded Outputs 十进制计数器带10个译码输出端74HC4040 12 Stage Binary Counter12出计数器74HC4046 PHASE LOCK LOOP相位监测输出器74HC4049 LEVEL DOWN CONVERTER电平变低器74HC4050 LEVEL DOWN CONVERTER电平变低器74HC4051 8-CH ANALOG MUX8通道多路器74HC4052 4-CH ANALOG MUX4通道多路器74HC4053 2-CH ANALOG MUX2通道多路器74HC4060 14-STAGE BINARY COUNTER14阶BIN计数74HC4066 QUAD ANALOG MUX四通道多路器74HC4075 TRIPLE 3-INPUT OR GATE3输入或门74HC42 BCD TO DECIMAL BCD转十进制译码器74HC423A RETRIGGERABLE MONOSTAB可重触发单稳74HC4511 BCD-7 SEG DRIVER/DECODER7段译码器74HC4514 4-16 LINE DECODER4至16线译码器74HC4538A RETRIGGERAB MONOSTAB可重触发单稳74HC4543 LCD BCD-7 SEG LCD用的BCD-7段译码驱动74HC51 AND OR GATE INVERTER与或非门74HC521 8BIT MAGNITUDE COMPARATOR判决定路74HC533 3-STATE D LATCH三态D锁存器74HC534 3-STATE D FLIP-FLOP三态D型触发器74HC540 3-STATE BUFFER三态缓冲器74HC541 3-STATE BUFFER INVERTER三态缓冲反向器74HC58 DUAL AND OR GATE与或门74HC589 3STATE 8BIT SHIFT 8位移位寄存三态输出74HC594 8BIT SHIFT REG8位移位寄存器74HC595 8BIT SHIFT REG8位移位寄存器出锁存74HC597 8BIT SHIFT REG8位移位寄存器入锁存74HC620 3-STATE TRANSCEIVER反向3态收发器74HC623 3-STATE TRANSCEIVER八路三态收发器74HC640 3-STATE TRANSCEIVER反向3态收发器74HC643 3-STATE TRANSCEIVER八路三态收发器74HC646 NON-INVERT BUS TRANSCEIVER 总线收发器74HC648 INVERT BUS TRANCIVER反向总线收发器74HC688 8BIT MAGNITUDE COMPARATOR 8位判决电路74HC7266 2-INPUT EXCLUSIVE NOR GATE异或非门74HC73 DUAL J-K FLIP-FLOP W/CLEAR双JK触发器74HC74A PRESET/CLEAR D FLIP-FLOP双D触发器74HC75 4BIT BISTABLE LATCH4位双稳锁存器74HC76 PRESET/CLEAR JK FLIP-FLOP双JK触发器74HC85 4BIT MAGNITUDE COMPARATOR4位判决电路74HC86 2INPUT EXCLUSIVE OR GATE2输入异或门74HC942 BAUD MODEM300BPS低速调制解调器74HC943 300 BAUD MODEM300BPS低速调制解调器74LS00 QUAD 2-INPUT NAND GATES与非门74LS02 QUAD 2-INPUT NOR GATES或非门74LS03 QUAD 2-INPUT NAND GATES与非门74LS04 HEX INVERTING GATES反向器74LS05 HEX INVERTERS OPEN DRAIN六路反向器74LS08 QUAD 2-INPUT AND GATE与门74LS09 QUAD 2-INPUT AND GATES OC与门74LS10 TRIPLE 3-INPUT NAND GATES与非门74LS109 QUAD 2-INPUT AND GATES OC与门74LS11 TRIPLE 3-INPUT AND GATES与门74LS112 DUAL J-K FLIP-FLOP双J-K触发器74LS113 DUAL J-K FLIP-FLOP PRESET双JK触发器74LS114 NEGATIVE J-K FLIP-FLOP负沿J-K触发器74LS122 Retriggerable Monostab可重触发单稳74LS123 Retriggerable Monostable 可重触发单稳74LS125 TRI-STATE QUAD BUFFERS四个三态门74LS13 QUAL 4-in NAND TRIGGER 4输入与非触发器74LS160 BCD DECADE 4BIT BIN COUNTERS计数器74LS136 QUADRUPLE 2-INPUT XOR GATE异或门74LS138 3-8 LINE DECODER3线至8线译码器74LS139 2-4 LINE DECODER2线至4线译码器74LS14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74LS151 8-CHANNEL DIGITAL MUX8通道多路器74LS153 DUAL 4-INPUT MUX双四输入多路器74LS155 2-4 LINE DECODER2线至4线译码器74LS156 2-4 LINE DECODER/DEMUX2-4译码器74LS157 QUAD 2-INPUT MUX四个双端多路器74LS158 2-1 LINE MUX2-1线多路器74LS160A BINARY COUNTER二进制计数器74LS161A BINARY COUNTER二进制计数器74LS162A BINARY COUNTER二进制计数器74LS163A DECADE COUNTERS十进制计数器74LS164 SERIAL-PARALLEL SHIFT REG串入并出74LS168 BI-DIRECT BCD TO DECADE双向计数器74LS169 4BIT UP/DN BIN COUNTER 四位加减计数器74LS173 TRI-STATE D FLIP-FLOP三态D触发器74LS174 HEX D FLIP-FLOP W/CLEAR六D触发器74LS175 HEX D FLIP-FLOP W/CLEAR六D触发器74LS190 BINARY UP/DN COUNTER 二进制加减计数器74LS191 DECADE UP/DN COUNTER 十进制加减计数器74LS192 DECADE UP/DN COUNTER 十进制加减计数器74LS193 BINARY UP/DN COUNTER 二进制加减计数器74LS194A 4BIT BI-DIR SHIFT4位双向移位寄存器74LS195A 4BIT PARALLEL SHIFT4位并行移位寄存器74LS20 QUAD 4-INPUT NAND GATE四个四入与非门74LS21 4-INPUT AND GATE四输入端与门74LS240 OCTAL 3-STATE BUFFER八个三态缓冲门74LS244 OCTAL 3-STATE BUFFER八个三态缓冲门74LS245 OCTAL 3-STATE TRANSCEIVER三态收发器74LS253 DUAL 4-CH 3-STATE MUX4路3态多路器74LS256 4BIT ADDRESS LATCH四位可锁存锁存器74LS257 QUAD 2-CH 3-STATE MUX4路3态多路器74LS258 2-CH 3-STATE MUX2路3态多路器74LS27 TRIPLE 3-INPUT NOR GATES三输入或非门74LS279 QUAD R-S LATCHES四个RS非锁存器74LS28 QUAD 2-INPUT NOR BUFFER 四双端或非缓冲74LS283 4BIT BINARY ADDER CARRY四位加法器74LS30 8-INPUT NAND GATES八输入端与非门74LS32 QUAD 2-INPUT OR GATES二输入或门74LS352 4-1 LINE SELECTOR/MUX 4-1线选择多路器74LS365 HEX 3-STATE BUFFER六个三态缓冲门74LS367 3-STATE BUFFER INVERTER缓冲反向器74LS368A 3-STATE BUFFER INVERTER缓冲反向器74LS373 OCT LATCH W/3-STATE OUT三态输出锁存器74LS76 Dual JK Flip-Flop w/set2个JK触发器74LS379 QUAD PARALLEL REG四个并行寄存器74LS38 2-INPUT NAND GATE BUFFER与非门缓冲器74LS390 DUAL DECADE COUNTER2个10进制计数器74LS393 DUAL BINARY COUNTER2个2进制计数器74LS42 BCD TO DECIMAL BCD转十进制译码器74LS48 BCD-7 SEG BCD-7段译码器74LS49 BCD-7 SEG BCD-7段译码器74LS51 AND OR GATE INVERTER与或非门74LS540 OCT Buffer/Line Driver8路缓冲驱动器74LS541 OCT Buffer/LineDriver8路缓冲驱动器74LS74 D-TYPE FLIP-FLOP D型触发器74LS682 8BIT MAGNITUDE COMPARATOR8路比较器74LS684 8BIT MAGNITUDE COMPARATOR8路比较器74LS75 QUAD LATCHES双锁存器74LS83A 4BIT BINARY ADDER CARRY四位加法器74LS85 4BIT MAGNITUDE COMPARAT4位判决电路74LS86 2INPUT EXCLUSIVE OR GATE2输入异或门74LS90 DECADE/BINARY COUNTER十/二进制计数器74LS95B 4BIT RIGHT/LEFT SHIFT 4位左右移位寄存74LS688 8BIT MAGNITUDE COMPARAT8位判决电路74LS136 2-INPUT XOR GATE2输入异或门74LS651 BUS TRANSCEIVERS总线收发器74LS653 BUS TRANSCEIVERS总线收发器74LS670 3-STATE 4-BY-4 REG3态4-4寄存器74LS73A DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器TTL器件和CMOS器件的逻辑电平分类:默认栏目TTL器件和CMOS器件的逻辑电平逻辑电平的一些概念要了解逻辑电平的内容，首先要知道以下几个概念的含义：1：输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。
74ls芯片简介全集
74LS37 开路输出2输入端四与非缓冲器
74LS121 单稳态多谐振荡器
74LS373 三态同相八D锁存器
74LS122 可再触发单稳态多谐振荡器
74LS374 三态反相八D锁存器
74LS123 双可再触发单稳态多谐振荡器
74LS375 4位双稳态锁存器
74LS32 2输入端四或门
74LS04 六反相器
74LS322 带符号扩展端八位移位寄存器
74LS05 集电极开路六反相器
74LS323 三态输出八位双向移位/存贮寄存器
74LS06 集电极开路六反相高压驱动器
74LS33 开路输出2输入端四或非缓冲器
74LS07 集电极开路六正相高压驱动器
74LS155 图腾柱输出译码器/分配器
74LS368 4/2线使能输入三态六反相线驱动器
74LS156 开路输出译码器/分配器
74LS37 开路输出2输入端四与非缓冲器
74LS157 同相输出四2选1数据选择器
74LS373 三态同相八D锁存器
74LS158 反相输出四2选1数据选择器
74LS260 5输入端双或非门
74LS73 带清除负触发双J-K触发器
74LS266 2输入端四异或非门
74LS74 带置位复位正触发双D触发器
74LS27 3输入端三或非门
74LS76 带预置清双J-K触发器
74LS273 带公共时钟复位八D触发器
74LS83 四位二进制快速进位全加器
74LS533 三态反相八D锁存器
74LS247 BCD—7段15V输出译码/驱动器
74LS系列芯片简介
74LS系列芯片简介74ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v) 74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出) 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展) 74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端)74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟)74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端) 74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出)74ls241 八缓冲器/线驱动器/线接收器(原码三态输出)74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器74hc4052 74HC4052是一个双4路模拟开关，工作电压可以低至2V，这里我们选择该模拟开关来做音频切换。
74系列芯片简介
7400TTL2输入端四与非门7401TTL集电极开路2输入端四与非门7402TTL2输入端四或非门7403TTL集电极开路2输入端四与非门7404TTL六反相器7405TTL集电极开路六反相器7406TTL集电极开路六反相高压驱动器7407TTL集电极开路六正相高压驱动器TTL2输入端四与门TTL集电极开路2输入端四与门7410TTL3输入端3与非门74107TTL带清除主从双J-K触发器74109TTL带预置清除正触发双J-K触发器7411TTL3输入端3与门74112TTL带预置清除负触发双J-K触发器7412TTL开路输出3输入端三与非门74121TTL单稳态多谐振荡器74122TTL可再触发单稳态多谐振荡器74123TTL双可再触发单稳态多谐振荡器74125TTL三态输出高有效四总线缓冲门74126TTL三态输出低有效四总线缓冲门7413TTL4输入端双与非施密特触发器74132TTL2输入端四与非施密特触发器74133TTL13输入端与非门74136TTL四异或门741388TTL3-8线译码器/复工器（并行扩展I/O时使用）7413TTL双2-4线译码器/复工器TTL BCD—十进制译码/驱动器7415TTL开路输出3输入端三与门74150TTL16选1数据选择/多路开关TTL8选1数据选择器74153TTL双4选1数据选择器74154TTL4线—16线译码器74155TTL图腾柱输出译码器/分配器74156TTL开路输出译码器/分配器74157TTL同相输出四2选1数据选择器74158TTL反相输出四2选1数据选择器7416TTL开路输出六反相缓冲/驱动器74160TTL可预置BCD异步清除计数器74161TTL可予制四位二进制异步清除计数器74162TTL可预置BCD同步清除计数器74163TTL可予制四位二进制同步清除计数器741644TTL八位串行入/并行输出移位寄存器（慎重使用，容易闪烁，建议使用595）74167416741655TTL八位并行入/串行输出移位寄存器（串行输入扩展）741666TTL八位并入/串出移位寄存器（串行输入扩展）7416TTL二进制四位加/减同步计数器7417TTL开路输出六同相缓冲/驱动器TTL开路输出4×4寄存器堆74173TTL三态输出四位D型寄存器74174TTL带公共时钟和复位六D触发器74175TTL带公共时钟和复位四D触发器74180TTL9位奇数/偶数发生器/校验器74181TTL算术逻辑单元/函数发生器74185TTL二进制—BCD代码转换器74190TTL BCD同步加/减计数器74191TTL二进制同步可逆计数器74192TTL可预置BCD双时钟可逆计数器74193TTL可预置四位二进制双时钟可逆计数器74194TTL四位双向通用移位寄存器74195TTL四位并行通道移位寄存器74196TTL十进制/二-十进制可预置计数锁存器74197TTL二进制可预置锁存器/计数器7420TTL4输入端双与非门7421TTL4输入端双与门7422TTL开路输出4输入端双与非门74221TTL双/单稳态多谐振荡器74240TTL八反相三态缓冲器/线驱动器74241TTL八同相三态缓冲器/线驱动器74243TTL四同相三态总线收发器74244TTL八同相三态缓冲器/线驱动器74245TTL八同相三态总线收发器（也可以使用于并行输入扩展）74247TTL BCD—7段15V输出译码/驱动器74248TTL BCD—7段译码/升压输出驱动器74249TTL BCD—7段译码/开路输出驱动器74251TTL三态输出8选1数据选择器/复工器74253TTL三态输出双4选1数据选择器/复工器74256TTL双四位可寻址锁存器74257TTL三态原码四2选1数据选择器/复工器74258TTL三态反码四2选1数据选择器/复工器74259TTL八位可寻址锁存器/3-8线译码器7426TTL2输入端高压接口四与非门74260TTL5输入端双或非门74266TTL2输入端四异或非门7427TTL3输入端三或非门74273TTL带公共时钟复位八D触发器74279TTL四图腾柱输出S-R锁存器7428TTL2输入端四或非门缓冲器74283TTL4位二进制全加器74290TTL二/五分频十进制计数器74293TTL二/八分频四位二进制计数器74295TTL四位双向通用移位寄存器74298TTL四2输入多路带存贮开关74299TTL三态输出八位通用移位寄存器7430TTL8输入端与非门7432TTL2输入端四或门TTL带符号扩展端八位移位寄存器TTL三态输出八位双向移位/存贮寄存器TTL开路输出2输入端四或非缓冲器74347TTL BCD—7段译码器/驱动器74352TTL双4选1数据选择器/复工器74353TTL三态输出双4选1数据选择器/复工器74365TTL门使能输入三态输出六同相线驱动器74365TTL门使能输入三态输出六同相线驱动器74366TTL门使能输入三态输出六反相线驱动器74367TTL4/2线使能输入三态六同相线驱动器74368TTL4/2线使能输入三态六反相线驱动器7437TTL开路输出2输入端四与非缓冲器74373TTL三态同相八D锁存器74374TTL三态反相八D锁存器74375TTL4位双稳态锁存器74377TTL单边输出公共使能八D锁存器74378TTL单边输出公共使能六D锁存器74379TTL双边输出公共使能四D锁存器7438TTL开路输出2输入端四与非缓冲器74380TTL多功能八进制寄存器7439TTL开路输出2输入端四与非缓冲器74390TTL双十进制计数器74393TTL双四位二进制计数器7440TTL4输入端双与非缓冲器7442TTL BCD—十进制代码转换器74352TTL双4选1数据选择器/复工器74353TTL三态输出双4选1数据选择器/复工器74365TTL门使能输入三态输出六同相线驱动器74366TTL门使能输入三态输出六反相线驱动器74367TTL4/2线使能输入三态六同相线驱动器74368TTL4/2线使能输入三态六反相线驱动器7437TTL开路输出2输入端四与非缓冲器74373TTL三态同相八D锁存器74374TTL三态反相八D锁存器74375TTL4位双稳态锁存器74377TTL单边输出公共使能八D锁存器74378TTL单边输出公共使能六D锁存器74379TTL双边输出公共使能四D锁存器7438TTL开路输出2输入端四与非缓冲器74380TTL多功能八进制寄存器7439TTL开路输出2输入端四与非缓冲器74390TTL双十进制计数器74393TTL双四位二进制计数器7440TTL4输入端双与非缓冲器7442TTL BCD—十进制代码转换器74447TTL BCD—7段译码器/驱动器7445TTL BCD—十进制代码转换/驱动器74450TTL16:1多路转接复用器多工器74451TTL双8:1多路转接复用器多工器74453TTL四4:1多路转接复用器多工器7446TTL BCD—7段低有效译码/驱动器74460TTL十位比较器74461TTL八进制计数器74465TTL三态同相2与使能端八总线缓冲器74466TTL三态反相2与使能八总线缓冲器74467TTL三态同相2使能端八总线缓冲器74468TTL三态反相2使能端八总线缓冲器74469TTL八位双向计数器7447TTL BCD—7段高有效译码/驱动器7448TTL BCD—7段译码器/内部上拉输出驱动74490TTL双十进制计数器74491TTL十位计数器74498TTL八进制移位寄存器7450TTL2-3/2-2输入端双与或非门74502TTL八位逐次逼近寄存器74503TTL八位逐次逼近寄存器7451TTL2-3/2-2输入端双与或非门74533TTL三态反相八D锁存器74534TTL三态反相八D锁存器7454TTL四路输入与或非门74540TTL八位三态反相输出总线缓冲器7455TTL4输入端二路输入与或非门74563TTL八位三态反相输出触发器74564TTL八位三态反相输出D触发器74573TTL八位三态输出触发器（用于I/O输出并行扩展，使用574更好一点）74574TTL八位三态输出D触发器（用于I/O输出并行扩展）74645TTL三态输出八同相总线传送接收器74670TTL三态输出4×4寄存器堆TTL带清除负触发双J-K触发器TTL带置位复位正触发双D触发器7476TTL带预置清除双J-K触发器7483TTL四位二进制快速进位全加器7485TTL四位数字比较器7486TTL2输入端四异或门7490TTL可二/五分频十进制计数器7493TTL可二/八分频二进制计数器7495TTL四位并行输入\输出移位寄存器7497TTL6位同步二进制乘法器74系列还有一个著名的芯片，可能是后来扩展到74序列的，介绍较少，但是可能是74系列目前使用最多的芯片：74HC595它的增强版本是6B595：6B595＝74HC595＋ULN2803，串行驱动继电器的首选芯片。
(整理)常用74系列芯片
74系列集成电路大全74系列集成电路大致可分为6大类：74心（标准型）；74LS XX （低功耗肖特基）；74S XX （肖特基）；74ALSX X （先进低功耗肖特基）；74ASX X（先进肖特基）；74F XX （高速）。
HC为COMS工作电平；HCT为TTL工作电平，可与74LS系列互换使用；HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品。
补充：.74 -系列这是早期的产品，现仍在使用，但正逐渐被淘汰。
2. 74H -系列这是74 -系列的改进型，属于高速TTL产品。
其与非门”的平均传输时间达10ns左右，但电路的静态功耗较大，目前该系列产品使用越来越少，逐渐被淘汰。
3. 74S -系列这是TTL的高速型肖特基系列。
在该系列中，采用了抗饱和肖特基二极管，速度较高，但品种较少。
4. 74LS -系列这是当前TTL类型中的主要产品系列。
品种和生产厂家都非常多。
性能价格比比较高，目前在中小规模电路中应用非常普遍。
5. 74ALS -系列这是先进的低功耗肖特基”系列。
属于74LS -系列的后继产品，速度（典型值为4ns）、功耗（典型值为1mW）等方面都有较大的改进，但价格比较高。
6. 74AS -系列这是74S -系列的后继产品，尤其速度（典型值为 1.5ns）有显著的提高，又称先进超高速肖特基”系列。
7. 74HC -系列54/74HC -系列是高速CMOS标准逻辑电路系列，具有与74LS -系列同等的工作度和CMOS集成电路固有的低功耗及电源电压范围宽等特点。
74HCxxx是74LSxxx同序号的翻版，型号最后几位数字相同，表示电路的逻辑功能、管脚排列完全兼容，为用74HC替代74LS提供了方便。
74AC -系列该系列又称先进的CMOS集成电路”，54/74AC系列具有与74AS系列等同的工作速度和与CMOS集成电路固有的低功耗及电源电压范围宽等特点。
