三角皮带的规格型号
标准三角皮带尺寸表
标准三⾓⽪带尺⼨表标准三⾓带 A,B,C,D,Z* 防油,抗静电* ⼯作温度: -18℃⾄ +70℃ *最⼤线性速度: 30⽶/ 秒* ** **顶宽: 13mm 最⼩轮径: 75mm ⾼度: 8mmLi(内长)= La(外长)-50mm * ⾓度: 40° Li(内长)= Lp(节园长)-36mm 型号 L i mm 型号Li mm型号 Li mm 型号 Li mm A15 3 81 A42 1067 A72 1829 A96 2438 A18 4 57 A43 1092 A74 1880 A98 2489 A20 5 08 A43 1/21105A75 1905 A99 2515 A22 5 59 A44 1118 A76 1930 A101 2565 A23 5 84 A45 1143 A77 1956 A102 2591 A23 1/2 5 97 A45 1/21156A78 1727 A103 2616 A24 6 10 A46 1168 A79 1753 A104 2642 A25 6 35 A46 1/21181A80 1778 A105 2667 A26 6 60 A47 1194 A81 1803 A107 2718 A27 6 86 A48 1219 A83 1854 A108 2743 A28 7 11 A49 1245 A85 1905 A110 2794 A29 7 37 A50 1270 A86 1930 A112 2845 A29 1/2 7 49 A51 1295 A87 1956 A113 2870 A30 7 62 A52 1321 A88 1981 A114 2896 A31 7 87 A53 1346 A89 2007 A115 2921 A32 8 13 A55 1397 A91 2057 A118 2997 A32 1/2 8 26 A56 1422 A92 2083 A120 3048 A33 8 38 A57 1448 A83 2108 A124 3150 A34 8 64 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 8 76 A59 1499 A84 2134 A126 3200 A35 8 89 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 9 02 A61 1549 A85 2159 A130 3302 A36 9 14 A62 1575 A86 2184 A132 3353 A37 9 40 A63 1600 A87 2210 A140 3556 A38 9 65 A65 1651 A89 2261 A148 3759 A38 1/2 9 78 A66 1676 A90 2286 A154 3912 A39991 A67 1702A912311A1624115A401 016 A68 1727 A92 2337 A167 4242 A41 1 041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803A952413A1975004*****顶宽: 17mm 最⼩轮径: 125mm ⾼度: 11mm Li(内长)= La(外长)-69mm* ⾓度: 40°Li(内长)= Lp(节园长)-43mm 型号 L i mm 型号Li mm型号 Li mm 型号 Li mm B23 5 84 B52 1321 B89 2261 B132 3353 B24 6 10 B53 1346 B90 2286 B136 3454 B25 6 35 B53 1/21359B91 2311 B140 3556 B26 6 60 B55 1397 B92 2337 B142 3607 B26 1/2 6 73 B56 1422 B93 2362 B146 3708 B27 6 86 B57 1448 B94 2388 B150 3810 B28 7 11 B58 1473 B94 1/2 2400 B151 3835 B29 7 37 B59 1499 B95 2413 B152 3861 B31 7 87 B60 1524 B96 2438 B155 3937 B32 8 13 B62 1575 B96 1/2 2451 B158 4013 B33 8 38 B63 1600 B98 2489 B160 4064B341/2 8 76 B64 1626 B99 2515 B162 4115 B35 8 89 B65 1651 B101 2565 B164 4166 B37 9 40 B66 1676 B103 2616B167 4242 B37 1/2 9 53 B67 1702 B104 2642 B168 4267 B38 9 65 B68 1727 B106 2692 B173 4394 B39 9 91 B69 1/21765B108 2743 B179 4547 B40 1 016 B70 1778 B109 2769 B180 4572 B41 1 041 B71 1803 B110 2794 B187 4750 B41 1/2 1 054 B73 1854 B111 2819 B191 4851 B42 1 067 B74 1880 B114 2896 B208 5283 B43 1 092 B78 1981 B116 2946 B226 5740 B44 1 118 B79 2007 B117 2972 B236 5994 B45 1 143 B81 2057 B118 2997 B238 6045 B45 1/2 1 156 B82 2083B119 3023 B40 6096 B46 1 168 B83 2108 B120 3048 B248 6299 B481219 B85 2159B1253175B2807112B491 245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235B1283251B3458763***** 顶宽: 22mm 最⼩轮径: 120mm ⾼度: 14mm Li(内长)= La(外长)-88mm* ⾓度: 40°Li(内长)= Lp(节园长)-56mm 型号 Li mm 型号Li mm型号 Li mm 型号 Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C 101 2565 C148 3759 C280 7112 C69 1753 C 102 2591 C149 3785 C295 7493 C70 1778 C 104 2642 C150 3810 C320 8128 C71 1803 C 105 2667 C152 3861 C328 8331 C72 1829 C 106 2692 C153 3886 C418 10617 C741880C 108 2743C158 4013C65816713*****顶宽: 32mm 最⼩轮径: 355mm ⾼度: 19mm Li(内长)= La(外长)-119mm* ⾓度: 40° Li(内长)= Lp(节园长)-79mm型号L i mm 型号 Li mm 型号 Li mm 型号 Li mm D112 2 845 D 145 3683 D220 5588 D298 7569 D120 3 048 D 152 3861 D230 5842 D300 7620 D122 3 099 D 158 4013 D248 6299 D303 7696 D126 3 200 D 173 4394 D250 6350 D314 7976 D134 3 404 D 174 4420 D264 6706 D342 8687 D136 3 454 D 180 4572 D265 6731 D355 9017 D138 3 505 D 183 4648 D270 6858 D358 9093 D141 3581 D 200 5080D2807112D3609144*****顶宽: 10mm 最⼩轮径: 50mm ⾼度: 6mmLi(内长)= La(外长)-38mm * ⾓度: 40° Li(内长)= Lp(节园长)-22mm 型号 L i mm 型号 Li mm 型号 Li mm 型号 Li mm Z11 2 79 Z 28 1/2724Z43 1092 Z63 1600 Z12 3 05 Z 29 737 Z43 1/2 1105 Z64 1626 Z13.5 3 43 Z 30 762 Z44 1118 Z65 1651 Z14 3 56 Z 31 787 Z45 1143 Z66 1676 Z15 3 81 Z 32 813 Z46 1168 Z68 1727 Z17 4 32 Z 33 838 Z48 1219 Z69 1753 Z18 4 57 Z 33.5 851 Z49 1245 Z70 1778 Z19 4 83 Z 34 864 Z50 1270 Z71 1803 Z19 3/4 5 02 Z 35 889 Z51 1295 Z72 1829 Z20 5 08 Z35 1/2902Z52 1321 Z73 1854 Z21 5 33 Z 36 914 Z54 1372 Z75 1905 Z21 1/4 5 40 Z 38 965 Z55 1397 Z78 1981 Z22 5 59 Z38 1/2978Z56 1422 Z79 2007 Z23 5 84 Z 39 991 Z57 1448 Z80 2032 Z24 6 10 Z 40 1016 Z58 1473 Z88 2235 Z25 6 35 Z 40 1/2 1029 Z59 1499 Z93 2362 Z26 6 60 Z41 121054Z60 1524 Z28711 Z 42 1067Z621575顶宽⽪带型号⾼度⾓度标测长度外周长Z10640oLi (内周长)Li+38mm A13840oLi Li+50mm B171140oLi Li+69mm C221440oLiLi+88mm D322040oLi Li+119mm 详细尺⼨SPZ10840oLp (节圆长)Lp+13mm SPA131040oLp Lp+18mm SPB171340oLp Lp+20mm SPC221840oLp Lp+30mm 详细尺⼨3V9.7840oLa (外周长)5V161440oLa8V252340oLa详细尺⼨。
三角皮带型号标记
各类的皮带轮的直径等尺寸都是自己根据减速比配的，根据工作转速与电机的转速自己设计。
工作转速/电机转速=从动轮直径/主动轮直径*0.98(滑动系数)，如使用钢为材料的皮带轮,要求线速度不高于40m/s,如使用铸铁的材料,要求线速度不高于35m/s，电机转速与皮带轮直径换比，速度比=输出转速:输入转速=负载皮带轮节圆直径:电机皮带轮节圆直径。
节圆直径和基准直径是一样的，外圆直径-2h=节圆直径，h是基准线上槽深，不同型号的V带h是不一样的，Y、Z、A、B、C、D 、E，基准线上槽深分别为h=1.6 2 2.75 3.5 4.8 8.1 9.6。
皮带轮节圆直径就是皮带轮节线位置理论直径,有点像齿轮的直径，一般用PD表示,外圆一般用OD表示.不同的槽型节圆与外圆的换算公式不一样,一般我们比较容易测量到皮带轮的外圆,在根据公式计算圆.SPZ:OD=PD+4;SPA:OD=PD+5.5;SPB:OD=PD+7;SPC:O D=PD+9.6。
A或SPA的带轮最小外径尺寸为80mm，如小于该尺寸，特别是在高速的情况下，皮带容易出现分层及底部出现裂纹等毛病。
SPZ带，小轮不小于63mm即可。
三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的：根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的Y、Z、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的Y型皮带轮、Z型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
三角带的型号有：普通型Y Z A B C D E，普通加强型AX BX CX DX EX，窄V带SPZ SPA SPB SPC 9N(3V) 15N(5V) 25N(8V)，强力窄V带XPA XPB XPC 3VX 5VX 8VX；三角带的每一个型号规定了三角带的断面尺寸，国家标准规定了三角皮带的型号有Y、Z、A、B、C、D、E 七种型号，相应的皮带轮的槽角分为32度34度36度38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：Y型皮带轮在带轮直径范围>60mm时为36度，<60mm时为32度；Z型皮带轮在带轮直径范围>80mm时为38度，<80mm时为34度; A型皮带轮在带轮直径范围在>118mm时为38度；<118mm时为34度；B型皮带轮在带轮直径范围在>190mm时为38度；<190mm时为34度；C型皮带轮在带轮直径范围在>315mm 时为38度，<315mm时为36度；D型皮带轮在带轮直径范围在<175mm时为36度，>175mm时为38度；E型<600mm时为36度，>600mm时为38度。
皮带型号
三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，大皮带轮未作规定。
皮带轮的槽角分为32度34度36度38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度，>90mm 时为38度；A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度；B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm时为36度，>200mm时为38度；C 型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在355mm～450mm 时为36度，>450mm时为38度；E型500mm～630mm时为36度，>630mm时为38度。
三角皮带的规格型号
三角皮带的规格型号三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D 型皮带轮、E型皮带轮等多种型号。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，大皮带轮未作规定。
皮带轮的槽角分为32度34度36度38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度，>90mm时为38度；A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度；B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm时为36度，>200mm时为38度；C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在355mm～450mm时为36度，>450mm时为38度；E型500mm～630mm时为36度，>630mm时为38度。
标准三角带尺寸表
29 C18 72 7
30 C19
Li mm
4064 4216 4267 4394 4572 4699 4750 4826
46 6
13 C8
C54
2210
72 7
14 C8
C57
2235
48 8
14 C8
C59
2261
99 9
15 C9
C60
2286
24 0
15 C9
C62
2311
5029 5080 5182 5283 5334 5588 5715 6045 6096 6706 7112 7493 8128 8331 10617 16713
型号 D112
* 顶宽: 32mm * 高度: 19mm * 角度: 40°
Li
型
Li mm
mm 号
型号
284 D1 3683
D220
* 最小轮径: 355mm * Li(内长)= La(外长)-119mm * Li(内长)= Lp(节园长)-79mm
0
97
67
14
B56
3
22
68
14
B57
6
48
71
14
B58
1
73
73
14
B59
7
99
78
15
B60
7
24
81
15
B62
3
75
83
16
B63
8
00
87
16
B64
6
26
88
16
B65
9
51
三角皮带的规格型号认识及选型注意事项

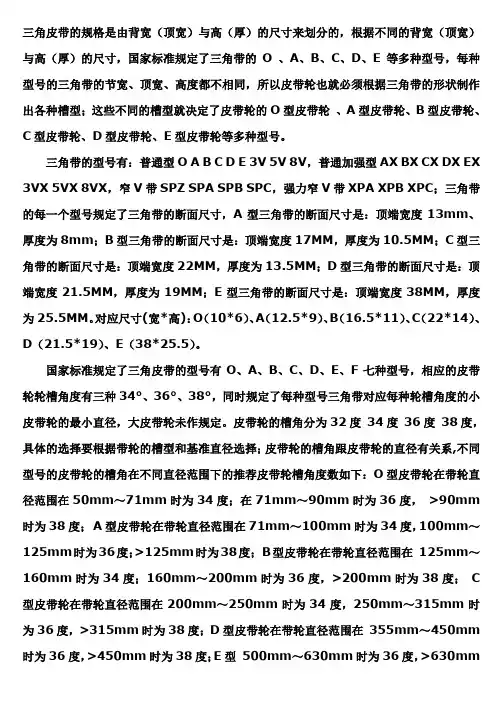

三角皮带的规格型号三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B 型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O （10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，大皮带轮未作规定。
皮带轮的槽角分为32度34度36度38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度，>90mm时为38度；A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm 时为36度；>125mm时为38度；B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm时为36度，>200mm 时为38度；C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在355mm～450mm时为36度，>450mm时为38度；E型500mm～630mm时为36度，>630mm时为38度。
三角皮带型号标记
三角皮带各类机械设备的皮带轮的直径等尺寸都是自己根据减速比配的，根据工作转速与电机的转速自己设计。
工作转速/电机转速=从动轮直径/主动轮直径*0.98(滑动系数)，如使用钢为材料的皮带轮,要求线速度不高于40m/s,如使用铸铁的材料,要求线速度不高于35m/s，电机转速与皮带轮直径换比，速度比=输出转速:输入转速=负载皮带轮节圆直径:电机皮带轮节圆直径。
节圆直径和基准直径是一样的，外圆直径-2h=节圆直径，h是基准线上槽深，不同型号的V带h是不一样的，Y、Z、A、B、C、D 、E，基准线上槽深分别为h=1.6 2 2.75 3.5 4.8 8.1 9.6。
皮带轮节圆直径就是皮带轮节线位置理论直径,有点像齿轮的分度圆直径，一般用PD表示,外圆一般用OD表示.不同的槽型节圆与外圆的换算公式不一样,一般我们比较容易测量到皮带轮的外圆,在根据公式计算圆.SPZ:OD=PD+4;SPA:OD=PD+5.5;SPB:OD=PD+7;SPC:O D=PD+9.6。
A或SPA的带轮最小外径尺寸为80mm，如小于该尺寸，特别是在高速的情况下，皮带容易出现分层及底部出现裂纹等毛病。
SPZ带，小轮不小于63mm即可。
三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的：根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的Y、Z、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的Y型皮带轮、Z型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
三角带的型号有：普通型Y Z A B C D E，普通加强型AX BX CX DX EX，窄V带SPZ SPA SPB SPC 9N(3V) 15N(5V) 25N(8V)，强力窄V带XPA XPB XPC 3VX 5VX 8VX；三角带的每一个型号规定了三角带的断面尺寸，国家标准规定了三角皮带的型号有Y、Z、A、B、C、D、E 七种型号，相应的皮带轮的槽角分为32度34度36度38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：Y型皮带轮在带轮直径范围>60mm时为36度，<60mm时为32度；Z型皮带轮在带轮直径范围>80mm时为38度，<80mm时为34度; A型皮带轮在带轮直径范围在>118mm时为38度；<118mm时为34度；B型皮带轮在带轮直径范围在>190mm时为38度；<190mm时为34度；C型皮带轮在带轮直径范围在>315mm 时为38度，<315mm时为36度；D型皮带轮在带轮直径范围在<175mm时为36度，>175mm时为38度；E型<600mm时为36度，>600mm时为38度。
三角皮带型号对照表
三角皮带型号对照表1. 介绍三角皮带是一种常见的传动元件，广泛应用于机械设备的传动系统中。
不同型号的三角皮带具有不同的尺寸和性能特征，根据实际需求选择合适的三角皮带对于确保传动系统的正常运行至关重要。
为了方便用户选择合适的三角皮带，制定了一份三角皮带型号对照表，旨在帮助用户更好地了解各种三角皮带的型号、尺寸和适用范围。
本文档将详细介绍该三角皮带型号对照表，并提供几个三角皮带型号的示例说明。
2. 三角皮带型号对照表以下是三角皮带型号对照表的一部分，包含了几个常见的三角皮带型号及其尺寸和适用范围：型号外周长度（mm）剖面尺寸（mm）适用范围SPZ63010 x 8用于小型传动设备，如家用电器、小型机床等SPA106713 x 10用于中小型传动设备，如空调、水泵等SPB193017 x 13用于中型传动设备，如大型机床、压缩机等SPC307022 x 18用于大型传动设备，如发电机组、水泥生产线等3. 三角皮带型号示例3.1 SPZ三角皮带SPZ三角皮带是一种小型皮带，具有10mm x 8mm的剖面尺寸和630mm的外周长度。
它适用于小型传动设备，如家用电器、小型机床等。
SPZ三角皮带由高品质的橡胶材料制成，具有良好的耐磨性和耐用性。
3.2 SPA三角皮带SPA三角皮带是一种中小型皮带，具有13mm x 10mm的剖面尺寸和1067mm的外周长度。
它适用于中小型传动设备，如空调、水泵等。
SPA三角皮带采用优质橡胶材料制造，具有良好的抗拉强度和耐高温性能。
3.3 SPB三角皮带SPB三角皮带是一种中型皮带，具有17mm x 13mm的剖面尺寸和1930mm的外周长度。
它适用于中型传动设备，如大型机床、压缩机等。
SPB三角皮带采用优质橡胶材料制造，具有较大的承载能力和稳定的传动效果。
3.4 SPC三角皮带SPC三角皮带是一种大型皮带，具有22mm x 18mm的剖面尺寸和3070mm的外周长度。
它适用于大型传动设备，如发电机组、水泥生产线等。
