一.水暖与通风工程的常用材料及安装工具..
水暖常用材料.
谢谢观看
(2)安全阀。安全阀是保证蒸汽供暖系统不超过允许压力范围 的一种安全控制装置。一旦系统的压力超过设计规定的最 高允许值，阀门自动开启放出蒸汽，直至压力回降到允许 值才会自动关闭。有微启式、全启式和速启式三种类型， 供暖系统中多用微启式安全阀。 (3)减压阀。减压阀是利用蒸汽通过断面收缩阀孔时因节流损 失而降低压力的原理制成，它可以依靠启闭阀孔对蒸汽节 流而达到减压的目的，且能够控制阀后压力。常用的减压 阀有活塞式、波纹管式两种，分别适用于工作温度不高于 300℃、200℃的蒸汽管路上。
公称壁厚en
— — 2.0 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 — 2.0 2.3 2.8 3.6 4.5 5.6 7.1 8.4 10.1 12.3 14.0 15.7 17.9 — 2.2 2.8 3.5 4.4 5.5 6.9 8.6 10.3 12.3 15.1 17.7 19.2 21.9 2.0 2.7 3.4 4.2 5.4 6.7 8.3 10.5 12.5 15.0 18.3 20.8 23.3 26.6 2.4 3.3 4.1 5.1 6.5 8.1 10.1 12.7 15.1 18.1 22.1 25.1 28.1 32.1
4)小嘴龙头。这是一种专供接胶皮管而用的小嘴龙头，因此又 称接管龙头或皮带水嘴，适于实验室、化验室泄水盆用。规格 有DN15，DN20，DN25等，如图
2.排水管道管件 (1)排水铸铁管道管件。排水铸铁管的管件种类、式样 很多；此外，存水弯还分S弯和P弯。铸铁下水管管 件的管壁薄，承插口浅，几何形状比较复杂，异形 管件种类多。
(4)自动排气阀。自动排气阀是一种依靠自身内部机构将系统内 空气自动排出的新型排气装置，型号种类较多。它的工作原理 就是依靠罐内水对浮体的浮力，通过内部构件的传动作用自动 启动排气阀门。当罐内无气时，系统中的水流人罐体使浮体浮 起，通过耐热橡皮垫将排气孔关闭;当系统中有空气流入罐体时， 空气浮于水面上将水面标高降低，浮力减小后浮体下落，排气 孔开启排气。排气结束后浮体又重新上升关闭阀孔，如此反复 工作。自动排气阀具有管理简单、使用方便、节能等优点，近 年来应用较广。 (9)冷风阀。冷风阀多用在水平式和下供下回式系统中，它旋紧 在散热器上部专设的丝孔上，以手动方式排除空气。
水暖与通风工程的常用材料及安装工具课件 (一)
水暖与通风工程的常用材料及安装工具课件(一)水暖和通风工程是现代建筑中不可或缺的两大工程。
这两个工程离不开材料和工具的使用。
下面就让我们来了解一下这些材料和工具。
一、水暖工程常用材料1.管道材料：一般采用PVC、UPVC、PE或PP材料来制造管道。
这些材料耐腐蚀、不漏水，并且使用寿命较长。
2.管件：管件分为三种，即弯头、三通和四通。
管件的材料和管道基本相同，有时还使用钢、铜等材料。
3.阀门：阀门分为球阀、闸阀、蝶阀等多种类型，它们的作用是控制管道中的水流量。
4.水泵：水泵是水暖工程中不可缺少的设备，主要有离心泵、自吸泵等，用于将水从低处输送到高处。
5.密封材料：外部管道需要用密封材料密封，防止水漏出来。
一般使用橡胶或硅胶密封。
二、水暖工程常用工具1.管道切割器：切割管道的工具，可以使用手动或电动的，手动的切割器价格低，操作简单。
2.扳手：用于拧紧管件和阀门，大多数情况下需要两个扳手来完成。
3.热风枪：用于烘烤管道，使其变软，方便进行弯曲处理。
4.注漏器：用于密封管道，将防漏剂注入管道中。
5.电锯：用于切割材料，比如木材、铜管等。
三、通风工程常用材料1.通风管道：通风管道是通风系统中的重要组成部分，一般采用镀锌铁板、不锈钢、铝合金、PVC等材料制成。
2.通风口：通风口有普通通风口、电动通风口和防火通风口三种类型。
3.空气过滤器：空气过滤器用于过滤空气中的灰尘和微粒，使空气更加清洁。
4.风机：风机是通风系统中不可缺少的设备，用于排除室内的热空气和潮湿空气。
5.隔音材料：具有隔音效果的材料可以降低室内噪音，使居住环境更加舒适。
四、通风工程常用工具1.磨具：用于在通风管道上进行开孔处理，一般使用电磨或手动磨具。
2.剪刀：用于将金属板材进行切割，常用的有剪刀、钳子等。
3.泡沫枪：用于喷涂泡沫，减少噪音和热量的传递。
4.打气机：安装通风管道时需要对管道进行压力测试，可以使用打气机来完成。
5.电动工具：通风工程中常用的电动工具有电钻、电锤、电锯等，用于加工通风管道和安装通风设备。
水暖工常用器材
水暖工常用器材在建筑工程中，管材按所用材料不同可分为：钢管、铸铁管(生铁管)、有色金属管、塑料管、混凝土管、陶管、橡胶管和玻璃钢管等八种。
1．钢管常用的钢管分焊接钢管和无缝钢管两种一般用A3钢制成，适用于输送水、压缩煤气采暖管道。
焊接钢管(低能送管)冷换水等介质和用作依据表面状态，焊接钢管分镀锌(白铁)管和不镀锌(黑铁)管两种。
依据管端状态，有管端带螺纹和管端不带螺纹两种，不带螺纹的不镀锌管的长度为4—12m，带螺纹的镀锌管和不镀锌管的长度一般为4—9m，管端螺纹为圆锥管螺纹。
依据管壁厚度可分为薄壁管、普通管和加厚管三种。
在管道工程中，不使用薄壁管，普通管应承受2MPa 的压力，加厚管应能承受3MPa压力。
焊接钢管的材质性软，容易进行切割和螺纹加工，焊接性能好。
但镀锌钢管因为在焊接部位锌皮脱落造成锈蚀，所以一般采用焊接连接的方式。
焊接钢管的规格见表1—23，表中所列的重量为不镀锌钢管的理沦重量，镀锌钢管的理论重量，尚需增加3％一6％。
对于焊接钢管，应按照现行国家或部颁标推作质量检验。
除了它们的材质、型号、规格应符合设计要求外，还应检验其外观质量。
检验项目包括裂纹、加渣、折叠、重庆等缺陷和锈蚀凹陷的程度。
螺纹连接的管子还需检验螺纹密封面和螺纹的精度和光洁度，对于镀锌钢管要注意是否有锌皮脱落。
焊接钢管应存放在室内，至少要存放在棚内，避免日晒雨淋，并不得直接置于潮湿的地面上，防止严重锈蚀。
管端带螺纹的管子，两端需带管箍或管帽，以保护螺纹不受损害。
2．无缝钢管无缝钢管是将炽热的圆柱钢体沿纵向穿孔而成。
无续钢管因为具有材质均匀，有较好的耐腐蚀性能，强度高，能输送有压介质，如蒸汽、过热水和易燃易攥、有毒物质。
所以，在工程管道中校广泛应用。
3．铸铁管铸铁管是由灰口铸铁铸造而成的，分给水铸铁管和诽水铸铁管两种。
为增强铸铁管防腐蚀性能，在管的内、外表面均匀涂有沥青层。
为防止在管的内表面沉积水垢，给水管的内表面往往涂敷水泥层。

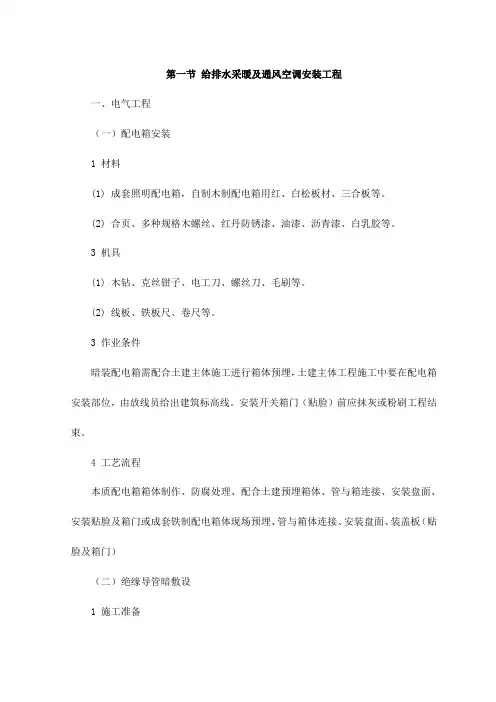

给排水采暖及通风空调安装工程
第一节给排水采暖及通风空调安装工程一、电气工程（一）配电箱安装1 材料(1) 成套照明配电箱，自制木制配电箱用红、白松板材、三合板等。
(2) 合页、多种规格木螺丝、红丹防锈漆、油漆、沥青漆、白乳胶等。
3 机具(1) 木钻、克丝钳子、电工刀、螺丝刀、毛刷等。
(2) 线板、铁板尺、卷尺等。
3 作业条件暗装配电箱需配合土建主体施工进行箱体预埋，土建主体工程施工中要在配电箱安装部位，由放线员给出建筑标高线。
安装开关箱门（贴脸）前应抹灰或粉刷工程结束。
4 工艺流程本质配电箱箱体制作、防腐处理、配合土建预埋箱体、管与箱连接、安装盘面、安装贴脸及箱门或成套铁制配电箱体现场预埋、管与箱体连接、安装盘面、装盖板（贴脸及箱门）（二）绝缘导管暗敷设1 施工准备(1) 材料1) 硬质聚氯乙烯塑料管、PVC 管；2) 塑料制品的接线盒、开关盒及各种成品的管接头、管卡头等。
3) 各种螺丝\胶合剂、汽油、木炭或木材等。
(2) 机具喷灯、弯管弹簧、锯条、卷尺、自制硬质塑料管弯曲模具和管端做喇叭胎具等。
(3) 作业条件敷设管路须与土建主体工程密切配合施工，土建施工后应及时给出电气施工所需要的建筑标高线200mm 线。
敷设绝缘导管时的环境温度不宜低于-15℃，防止塑料管发脆造成断裂，影响工程质量。
2 施工工艺(1) 施工程序绝缘导管应根据线管的每段埋设位置和线管所需长度进行锯断、弯曲，做好部分管与盒的连接，然后在配合土建敷设时进行管与管及管与盒（箱）的预埋和连接。
(2) 硬质塑料管的选择绝缘导管的材质及适用场所必须符合设计要求和施工质量验收规范规定。
(3) 管的切断配管前应根据管子每段敷设所需长度进行切断。
1) 硬质聚氯乙烯塑料管的切断用带锯的多用电工刀或钢锯条,直接锯到底，切口应整齐。
2) PVC 管用锯条切断时，应直接锯到底。
当使用厂家配套供应的专用截管器进行裁剪管子，应边稍转动管子边进行裁剪，使刀口易于管壁，刀口切入管壁后，应停止转动PVC 管（以保证切口平整），继续裁剪，直至管子切断为止。
5.1.11水暖工程常用材料及图例
水泵接合器 消防喷头
消防报警阀 自动排气阀
散热器
方形伸缩器
压力表
温度计 Y型过滤器
固定支架
说明
P型和S型 装于立管上
小结
✓ 了解常用水暖常用材料类型； ✓ 掌握不同管材尺寸的标注方式； ✓ 了解常用水暖图例所表达含义。
THANKS
水暖工程常用材料及图例
5
蝶阀
6
延时自闭冲洗阀
7
角阀
8
地漏
9
清扫口
说明
给水管道 排水管道 消防管道 采暖管道 J为给水管，L为立管 也称为单向阀
装于横管末端
二、水暖工程常用图例
序号
10 11 12 13 14 15 16 17 18 19 20 21 22 23
表2-1 常用水暖图例
名称
图例
存水弯 立式检查口
水表 消火栓
引入
目 录
PART 01
水暖工程常用材料
PART 图例说明
02
一、水暖工程常用材料
1. 钢 管
（1）镀锌焊接钢管 用公称直径DN表示，一 般DN≤80mm采用螺纹连接、DN＞80mm 采用法兰连接或沟槽连接。 （2）焊接钢管 用公称直径DN表示，一般 DN≤32mm采用螺纹连接，DN＞32mm采 用焊接。 （3）无缝钢管 用管外径×壁厚表示，即 D×δ, 如159mm×4.5mm，常采用焊接。
一、水暖工程常用材料
2. 塑料管
常用于供水管道，蓝色代 表冷水，红色代表热水
（1）聚丙烯PPR管 用管道外径De表示，
常采用热熔连接方式。 地暖管道
（2）聚乙烯PE管 用管道外径De表示，常
采用热熔连接方式。 常用于排水管道 （3）聚氯乙稀UP水管，采用专用胶承插粘接。
第一章水暖工程常用材料附件及设备
焊接钢管有普通钢管和加厚钢管两种。焊接钢管一般 用于工作压力不超过1.0MPa的管路中；加厚焊接钢 管一般用于工作压力介于1.0～1.6MPa的范围内；在 工作压力超过1.6MPa的高层和超高层建筑给水工程 中应采用无缝钢管。 无缝钢管按制造方法分为热轧和冷轧，按其精度分 为普通和高级两种。无缝钢管承压能力较高，在普通 焊接钢管不能满足水压要求时选用。 钢管强度高，承受流体的压力大、抗震性能好、长 度大、重量比铸铁管轻、接头少、加工安装方便，但 造价较铸铁管高、抗腐蚀性差
Biblioteka 4．其它管材给水管还可采用铜管、复合管等管材。 铜管强度大，比塑料管坚硬，韧性好，不易裂缝，具 有良好的抗冲击性能，延展性高；重量比钢管轻，且 表面光滑，流动阻力小；耐热、耐腐蚀、耐火、经久 耐用。复合管是金属与塑料混合型管材，有铝塑复合 管和钢塑复合管两类，它结合金属管材和塑料管材的 优势。
第一节：常用管材及连接方法
建筑内给水管材最常用的有 钢管 铸铁管 塑料管等。
1.钢管：
钢管有焊接钢管、无缝钢管两种 焊接钢管又称为有缝钢管，是水、煤气输送钢管中 应用最为广泛的一种。它分为镀锌钢管（白铁管） 和非镀锌钢管（黑铁管）两种。钢管镀锌的目的 是防锈、防腐、不使水质变坏，延长使用年限。 生活用水管采用镀锌钢管（DN＜150mm），自动 喷水灭火系统的消防给水管采用镀锌钢管或镀锌 无缝钢管，并且要求采用热浸镀锌工艺生产的产 品。水质没有特殊要求的生产用水或独立的消防 系统，才允许采用非镀锌钢管。表3-1为低压流 体输送用焊接钢管的规格。
螺翼式水表：叶轮轮轴与水流方向平行。 水流阻力较小，计量范围较大，适用于 大流量的计量。
3.热量表
热量表是装在采暖系统上测量用户消 耗热量的仪表，根据热量表上显示的数 据可对供暖用户进行计量收费。
第一章暖卫及通风工程常用材料及工具
建筑设备指安装在建筑物内为人们
居住、生活、工作提供便利、舒适、安全 等条件设备。主要包括以下几个方面：建 筑给排水、建筑采暖、建筑通风、建筑电 气等。
二、本书主要内容 暖卫通风工程 建筑设备 建筑电气工程
包括：材料、设备、工艺、方法，质量标准 等基础知识.
三、本课程的学习要求
1）掌握安装各专业的基本知识。
（1）表示方法：De（公称外径）
如：De16、De20、De25、De32、 De40、 De50、 De63、 De75、 De90、 De110等。
（2）连接方式： PE塑料给水管（聚乙烯） PP-R塑料给水管（聚丙烯） 热熔连接 PVC塑料给水管（聚氯乙烯管） UPVC塑料排水管 如： De50、 De75、 De110、 De160 专用胶承插连接
2）熟悉各专业施工图的表示方法，能够读 懂施图。 3）了解各专业的施工工艺、技术质量要求、 安装各专业之间以及安装与土建专业之间的配 合。
第1章 暖卫与通风工程常用材料及安装工具
1.1 暖卫工程常用管材与管件； 1.2 暖卫工程常用附件； 1.3 通风工程常用材料； 1.4 管道工程安装工具；
1.1 暖卫工程常用管材与管件
冷热水、采 冷热水、采 并联式 并联式 暖 暖 冷热水 串联式
耐热一般保 PE 温良 绿色产品 热熔
主要用途 饮用水 饮用水、 主要布管方 串联式 冷水、 串联式 采暖 式 明暗敷 暗敷为好 主要布管方 价格化 式
暗敷
暗敷
暗敷
串联式 1.0 暗敷 1.0 刚性好宜 明装 刚性好宜 明装
主要特点
主要特点
（1）螺栓、螺母，用“M公称直径X长度”， 单位为mm， 如M16X80。
（2）铆钉
第一章暖卫及通风工程常用材料
第一章 暖卫及通风工程常用材料
第一节 暖卫工程常用管材及管件 第二节 暖卫工程常用附件 第三节 通风空调工程常用材料
第一章 暖卫及通风工程常用材料
学习目标：
1.掌握在给水、排水、采暖、热水供应、燃气 及空调用制冷系统中的冷、热(汽)媒等管道工 程中有常用的各类管材、常用规格、及表示方 法;
b.常用（给水）：
闸阀
截止阀
止回阀
球阀
旋塞阀
减压阀
安全阀
疏水阀
第二节 暖卫工程常用附件
闸阀
第二节 暖卫工程常用附件
止回阀
第二节 暖卫工程常用附件
截止阀
第二节 暖卫工程常用附件
旋塞阀
浮球阀
第二节 暖卫工程常用附件
球阀
第三节 通风空调工程常用材料
一、常用风管材料（金属管材、非金属管材 ）
(三)铸铁管件（给水铸铁管件）
第一节 暖卫工程常用管材及管件
(四)硬聚氯乙烯管件（给水硬聚氯乙烯管件）
第一节 暖卫工程常用管材及管件
(五)给水用铝塑管管件
第一节 暖卫工程常用管材及管件 PP—R塑铝稳态复合管管件、配件
第一节 暖卫工程常用管材及管件
三、管道的连接方法 1.螺纹连接（丝扣连接 ） 用 途：适用于DN≤100mm的镀锌
第一节 暖卫工程常用管材及管件
常见规格见下表。
表示方法：管外径×壁厚表示，符号为D×δ，单位为mm(如159×4.5)
普通无缝钢管常用规格(摘自YB231—70)
第一节 暖卫工程常用管材及管件
3.铜管 分 类：铜管有紫铜管
(纯铜管)和黄铜 管(铜合金管)
适用范围：高纯水制备、输 送饮用水、热水和民用天燃气、煤 气、氧气及对铜无腐蚀作用的介质
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3.2 常用金属材料
• • • • 角钢：边宽× 边宽×厚度，其前加“∟”。 槽钢 ：号（高度），其前加“【”。 扁钢 ：宽度×厚度 圆钢 ：其直径用“Ø”表示。
1.3.3 辅助材料
• 垫料 常用垫料有橡胶板、石棉橡胶板、 石棉绳、软聚氯乙烯板等 • 紧固件 紧固件是指螺栓、螺母、铆钉、 垫圈等
任务1.4 水暖与通风工程安装工具
1.4.1常用手工工具
• • • • • • • • • •
手工钢锯 管子割刀 管子台虎钳（龙门钳） 台虎钳 管钳 管子铰板 圆头锤 钢丝钳 扳手 锉刀
图6 管子割刀
图7 管子台虎钳
图8 台虎钳
图9 管子铰板
1.4.2常用测量工具
• • • • • 钢直尺 钢卷尺和皮卷尺 线锤 铁水平尺 塞尺
图1 各种钢管件
可锻铸铁管件：室内给水，供暖，燃气等工程
给水铸铁管件
铸铁管件 排水铸铁管件 给水硬聚氯乙烯管件 硬聚氯乙烯管件
排水硬聚氯乙烯管件
给水用铝塑复合管管件
1.1.3 管道的连接方法 1.螺纹连接：将管子端部按照规定的螺纹标
准加工成外螺纹并与带有内螺纹的管件拧接 在一起。
2.法兰连接：通过连接件及紧固件，压紧中
旋塞阀
球阀 浮球阀
三通旋塞 四通旋塞 内螺纹球阀 法兰式球阀 对夹式球阀 法兰连接 口径较大 丝接 口径较小
减压阀
安全阀 疏水器 蝶阀
弹簧薄膜式 活塞式 波纹管式 杠杆重锤式 弹簧式 脉冲式 机械型吊桶式 热动力型圆盘式
任务1.3 通风工程常用材料
1.3.1 常用风道材料
金属风道
非金属风道
目录
学习情境1 水暖与通风工程常用材料及安装工具
• • • •
任务1.1 任务1.2 任务1.3 任务1.4
水暖工程常用管材与配件 水暖工程常用附件 通风工程常用材料 水暖与通风工程安装工具
任务1.1 水暖工程常用管材与配件 1.1.1 常用管材
焊接钢管：公称直径DN • 钢管 • • • • 无缝钢管：D管外径x壁厚。例D159x4.5 铜管：紫铜管，黄铜管 给水铸铁管 铸铁管 排水铸铁管：防腐 铝塑复合管：铝合金 塑料给水管 公称外径x壁厚 塑料管 硬聚氯乙烯管
不锈钢管
其他管材 钢塑复合管 陶土管（耐酸）
1.1.2 常用管件
管道配件是指在管道系统中起连接、变径、 转向、分支等作用的零件，又称管件。 不同管道应采用与该类管材相应的专用管 件。 管件的规格用公称直径DN表示。
钢管件 焊接钢管 无缝钢管 螺纹管件
管箍 活接头 弯头 补心 三通 丝堵 四通 对丝
莲蓬头式 鸭嘴式 盥洗水嘴
角式 长脖式
冷水
混合水嘴 热水 小便器水嘴 皮带水嘴 其它水嘴
消防水嘴 电子自动水嘴
1.2.2 控制附件
控制附件用以启闭管路，调节水量或水压， 关断水流，改变水流方向等，一般指各种阀 门。
闸 阀
截止阀
止回阀
螺纹闸阀 法兰闸阀 直通式 直流式 直角式 升降式 启闭式 旋启式
建筑水暖电设备安装 技能训练
建筑水暖电设备安装与技能训练
学习情境1 学习情境2 学习情境3 学习情境4 学习情境5 学习情境6 学习情境7 学习情境8 学习情境9 学习情境10 学习情境11 学习情境12 学习情境13 学习情境14 学习情境15 学习情境16 学习情境17 水暖与通风工程常用材料及安装工具 给水排水系统安装 热水与燃气系统安装 消防给水系统安装 采暖系统安装 管道附件及设备安装 通风空调系统安装 防腐与保温工程 水暖及通风空调工程施工图 电气工程常用材料和工具 变配电设备安装 配线工程 电气照明工程 电气动力工程 防雷、接地与安全用电 智能建筑系统 建筑电气施工图
图10 测量工具
1.4.3常用机械及电动工具
• • • • • • • •
电动套丝切管机 弯管器 砂轮切割机 千斤顶 手电钻 电锤 氧气割炬切割器 试压泵
图11 氧气割炬切割器
图12 砂轮切割机
返回主页
知识梳理与总结
• 水暖工程常用的管材及其规格、型号、特点与适用条件；水 暖管道的五种连接方式，包括螺纹连接、法兰连接、焊接连接、 承插连接和卡套式连接； • 常用的管道安装材料及其性能、规格和适用条件；常见配水附 件，指各种水龙头及其种类、性能和适用条件；各种控制附件， 指各种阀门及其规格、型号、性能和安装注意事项；通风系统常 用的金属风道材料、金属材料、非金属材料和辅助材料； • 管道工程安装常用的手工工具、机械工具及电动工具的规格、 性能、使用方法和适用条件。 • 要求通过实训和市场调研掌握各种材料、附件及工具的识别、 用途和使用要求，为以后对管道和设备安装知识的学习和动手操 作能力的提高打下良好的基础。
间的法兰垫片而使管道连接起来。
3.焊接连接：用焊机，焊条烧焊将两段管道
连接在一起。
4.ห้องสมุดไป่ตู้插连接：将管子或管件的插头插入承口，
并在其插接的环形间隙内填以接口材料。
5.卡套式连接
图2 螺纹连接
图3 法兰连接
图4 承插连接
图5 卡套式连接
任务1.2 水暖工程常用附件 1.2.1 配水附件
配水水嘴
球形阀式配水水嘴 旋塞式配水水嘴 瓷片式配水水嘴
