MDF音频配线架说明书
音频配线架说明书
用
户
手
册
许昌许继昌南通信设备有限公司
•河南省许昌市许由西路2725号，邮编 461000
•电话• 传真
MDF音频配线架
一、总配线架架体及结构
1、双面跳线式（架体结构见图1）
1）架体高度h1系列尺寸：按工程需要。
2)新建机房架体高度h1系列尺寸原则上采用上述规格。
3)扩容改造机房架体高度h1尺寸可参照原有机房。
4)端子板排列原则：面向端子板，横列端子板排列方式按从左到右，从上到下。
直列端子板排列方式按从左到右，从上到下。
序号从001起向上递增。
( 图1）
2、单面跳线式
1)架体高度尺寸系列：按工程需要。
2)新建机房架体高度h1系列尺寸原则上采用上述规格。
扩容改造机房新增的配线架架体高度h1系列尺寸应参照机房在用配线架的规格。
3)最下层接线排下底边离地高度：不小于250mm。
4)端子板排列原则：直列横列间隔排列。
面向端子板，横列端子板排列方式按从左到右，从上到下。
直列端子板排列方式按从左到右，从上到下。
序号从001起向上递增。
3、模块内部结构
1)直列模块：10×10回线
2)横列模块：08×08回线，08×12回线，08×16回线，10×10回线，08X32回线（高密），16X16回线（高密）
10×10回线横列模块外形尺寸图:
5*10回横列模块 19英寸3U高度
4、组柜式
1)柜体尺寸：按工程需要，配线架是19英寸机架式安装
2)模块在柜内的布置及技术要求根据工程需要参照、、小节确定。
二、材料
1、架体在施工现场安装完毕后应牢固可靠，其紧固件齐全且安装牢固。
架体与接线排等部件应横平竖直。
2、总配线架用带导轨滚动滑梯应牢固、安全可靠、滑动灵活、具有防脱落装置。
总配线架用梯子的要求见YD/T694-2004《总配线架》附录D。
四、保护地线
1、安装保安接线排的直列（成端架或混装架）上应装有单独的整体铜质地线汇流条，其横断面应不小于16mm2 ，且应与各个保安接线排保护地线可靠电气连接。
上述直列的地线汇流条应与总配线架总地线汇流条可靠电气连接，总配线架总地线汇流条的横断面应为不小于50 mm2的铜排。
2、每个保安接线排保护地线与直列铜质汇流条连接点的接触电阻，及每个直列铜质汇流条与总汇流条连接的接触电阻不大于10 mΩ。
五、告警性能
1、在用户线上与电力线碰触故障发生时，总配线架发出告警信号。
在用户线发生雷击和短时电力线感应时，不发出告警信号。
2、总配线架具备下列告警功能：
1）保安单元告警时，总配线架告警系统应能指示告警保安单元所在列和线对号，并发出可见可闻的告警信号。
2）具有远程集中监测或集中告警的接口。
3）列告警与总告警均具有告警检测装置，告警装置有外壳密封。
六、防护性能
总配线架具备过电压和过电流防护性能。
七、卡接式接线排
1、具有设置线号标识的装置。
2、绝缘电阻
在标准的试验大气条件下及在高温试验、低温试验、温度变化试验和湿热试验后，任意互不相连的两接线端子之间，以及任一接线端子和金属固定件之间，其绝缘电阻不小于1000 MΩ。
3、抗电强度
在标准的试验大气条件下及在高温试验、低温试验、温度变化试验和湿热试验后，任意互不相连的两接线端子之间，以及任一接线端子和金属固定件之间，能承受45Hz ~ 60Hz，
波形近似正弦波，有效值为1000V的交流电压，历时1min无击穿和飞弧现象。
4、接线端子间接触电阻
1）在标准的试验大气条件下，两相接触的接线端子间的接触电阻不大于7mΩ；在高温试验、低温试验、温度变化试验和湿热试验等各项试验后，接触电阻增值不大于3 mΩ。
2）将连接插塞（或测试插塞）插入规定位置，插拔200次后，相连接的接线端子间的接触电阻增值，不大于3 mΩ。
5、成端接触电阻
1）在标准的试验大气条件下，导线与接线端子的成端接触电阻不大于3 mΩ。
2）在高温试验、低温试验、温度变化试验、湿热试验、振动试验等各项试验后，接触电阻增值不大于2 mΩ。
3）导线接续试验后，接触电阻增值不大于2 mΩ。
6、拉脱力
单根导线沿槽口垂直方向的拉脱力不小于25N。
7、适用导线
单股塑料绝缘铜导线,外线和内线芯线直径为或，最大外径（包含绝缘层）不得超过；跳线芯线直径为 ~ ，最大外径（包含绝缘层）不超过。
8、保安接线排地线电流承载能力
地线电流在表3情况下，无塑料软化、接头损坏及脱落等现象。
表3：地线电流承载能力
9、传输特性
用于宽带接入的高密度测试接线排在25kHz~频率下测试时，其插入损耗≤，回波损耗应≥18dB，回线间串音防卫度≥65dB。
八、保安单元
1、保安单元插接端子与保安接线排的插接端子（插座）接触时，保证在a、b线未形成回路前，地线端子首先接地。
2、过电压、过电流保护器件要求：
保安单元中使用的过电压器件为半导体管，过电流器件为陶瓷或高分子类PTC，均符合相关元器件标准的要求。
3、塑料件和印制板燃烧性。
塑料件和印制板必须采用自熄性材料，其燃烧性能能通过YD/T694-2004《总配线架》中规定的燃烧试验。
4、绝缘电阻
1）a、b线之间，以及a、b线与地线、告警信号线之间，告警信号线与地线之间的绝缘电阻，在标准的试验大气条件下不小于1000MΩ。
2）在高温试验、低温试验、温度变化试验、湿热试验和寿命试验等各项试验结束后不小于100MΩ。
5、接触电阻
保安单元插接端子与保安接线排的接插端子（插座）间的接触电阻同、条内容。
6、常温电阻
1）a、b线的常温电阻应不大于22Ω；a 、b线间电阻差不大于2Ω。
2）在经受过电流冲击恢复时间试验后，a、b线间阻值差小于5Ω。
7、不动作电流
40°C时的不动作电流为：90mA，1h不动作。
8、限流特性
25°C时的限流特性见表4。
表4：限流特性
9、过电流动作恢复时间
过电流动作恢复时间不大于60s。
10、过电流热稳定性
保安单元能承受（线路电阻160Ω）4小时试验，保安单元不起火且插接保安单元的保安接线排不变形，更换保安单元后能正常工作。
11、不动作电压
在保安单元的各外线输入端和地之间施加-185V的直流电压，各输入端和地之间不能导通。
12、冲击恢复时间
保安单元的冲击恢复时间不大于150ms。
13、对地电容
1）保安单元a、b线对地电容小于200pF。
2）用于VDSL线路中的保安单元，a、b端对地电容小于31pF。
14、限制电压上限
半导体管保安单元在电压上升速率为100kV/s时，限制电压上限不大于260V。
14、冲击寿命
保安单元过电压保护器件经受冲击寿命10/1000s试验（100A，300次）后，再做保安单元模拟雷击试验时，被试保安单元输出端电压不大于800V。
试验后保安单元绝缘电阻应不小于100M，并符合的规定。
16、传输特性
用于宽带接入的保安单元在25kHz~频率下测试时，其插入损耗应≤，回波损耗≥18dB。
九、使用环境及气候条件
1、设备安装在19英寸机柜中，所有服务器及其附件设备进机架。
2、系统在下列环境下能够保证正常工作：
1）环境温度：0℃～40℃，每小时变化<10℃
2）相对湿度：5％－95％（非凝露、非结霜）
3）大气压力：70 kPa~106 kPa；。
MDF
语音MDF出来两根大对数电缆，分别到FD103和FD703大对数的距离有点远怎么办？MDF总配线架|MDF音频总配线架|MDF电话总配线架|（main distribution frame ）MDF总配线架|MDF总配线柜|铜缆总配线架|通信总配线架总配线架一侧连接交换机外线，另一侧连接交换机入口和出口的内部电缆布线的配线架。
MDF总配线架|MDF总配线柜|铜缆总配线架|通信总配线架共为MDF（总配线架）产品系列随着国内配线行业的发展，日益趋于小型化，并且MDF改造将成为下一个建设重点，共为公司一直跟踪行业建设重点，充分为局方建设着想，研制出各种更具适合性产品。
●产品特点◇安全性：完善可靠的过压、过流保护功能；塑料件均采用阻燃塑料，达到国际FV-0级和UL94-V0级阻燃标准；◇先进性：双层双卡口、卡口镀金，创新的三点式卡接（IDC）技术使卡接耐力持久，并增强了导线卡接时的气密性；◇适应性：高密度的横、直排模块减小了体积，增大了操作空间，尤其适合MDF改造；◇管理性：模块化结构，组件化架体、不需打孔安装，所有测试操作、告警等均正面操作，并可并架扩容或背靠背安置，节省机房空间；◇系统性：各种系统的改造解决方案.●依据标准..MDF产品参照国内外同类产品的优点，严格遵循各种行业标准：1. YD/T694-1999《总配线架》2. YD/T611-1993《通信电缆交接箱》3. YD/T740-1995《通信电缆分线盒》4. YD/T881-1996《通信电缆分线箱技术条件》●技术指标1.环境要求：工作温度：-5℃～+40℃2贮存温度: -25℃～55℃3工作相对湿度: ≤85%（+30℃）4贮存相对湿度: ≤75%5大气压力：70KPa～106Kpa2.设备机架：1机架高度：2000mm、2200mm、2600mm2机架材料：铝型材3操作方式：全正面操作4机框颜色：电信蓝、电信灰5接地方式：铜条6绝缘电阻：>1000MΩ（500VDC）7耐电压：≥1000V（50HzAC）/min3.模块指标：1)结构尺寸：横排：103（H）×219（W）×75（D）；直排：185（H）×118（W）×102（D）2)导线材料：单股塑料绝缘导线；3)芯线直径：0.4-0.6mm；4)最大外径（包括绝缘层在内）：≤1.4mm5)单根导线沿槽口垂直方向的拉脱力：≥25N；6)保安器簧片与接线排端子片间的接触压力：f＞50g7)卡接寿命：＞200次 4.保安单元1)直流击穿电压Udc=230（+30/-40）V；2)脉冲击穿电压Umax≤800V(1000V/μs电压上升率时)；3)耐雷电冲击能力：能通过下面的模拟雷击试验。

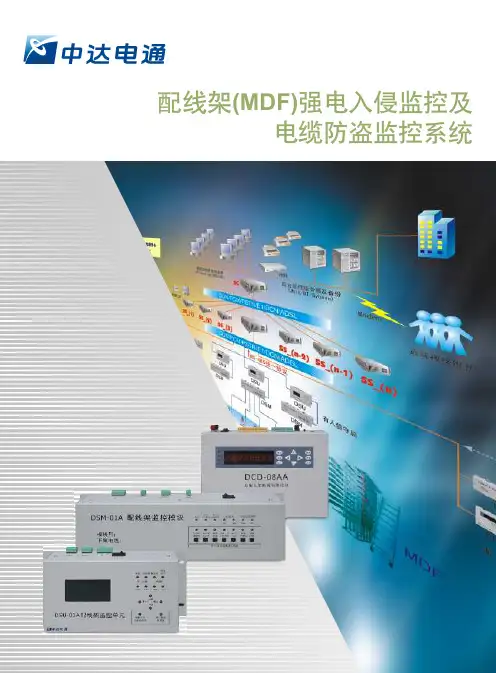

配线架(MDF)强电入侵监控及电缆防盗监控系统
DSM DCD
DSU DSM
DSU DSM
DSU
有人值守局
DSM
DSM
DCD 无人值守局
DMR
MDF
6
3.4.1 MDF强电入侵监控系统的监控中心
· MDF强电入侵监控中心配置表
项目 软件 硬件
名称 监控处理机操作系统 监控处理机系统软件
操作平台软件 操作系统 数据库软件
数据库应用软件 工控机
商用PC机 数据库服务器主机
修理、巡检工作中逐渐剥离出来，转向对代维人员的管理，通过集中监控系统的统一平台，为维护 工作重心的转变提供可靠、有效的管理工具；
监控系统的发展趋势：由独立分散的监控系统向统一管理的监控平台发展。 由于中达电通能够对监控系统发展趋势和发展方向的把握，以及通过了解客户的需求，运用十多年的监 控系统施工经验和灵活的组网方式，能够将通信机房的动力设备、环境、门禁、MDF等一并接入到统一的平 台，实现集中监控管理，这样就构成了一个统一、安全、高效的监控平台。
1公司概况
中达电通股份有限公司成立于1992年，总部设在上海浦东。 主要为工业级用户提供专业的动力、视讯及自动化集成方案， 产品和服务包括：
动力系统
包 括 通 信 电 源 设 备 (Telecom Power)、 配 线 产 品 （ MDF/ ODF/DDF）及MDF强电入侵监控系统（DSS）、动力与环境集中 监控系统（SCADA）、防雷解决方案（LPS）以及不间断电源设备 （UPS）。
强电 （电流、电压）入侵功能 保安单元 （FS）告警功能 列信号线断线告警功能 电缆防盗告警功能 （可选）
监控功能的描述： · 强电 （电流、电压）入侵告警功能
告警发生时，测量环(DMR)动态采集入侵的工频电流和电压，对所有采集到的告警信号进行预处理，并 能显示入侵工频的电流值或显示有电压入侵。同时针对保安单元小于190V不动作电压进行电压告警，并上 传监控模块(DSM)。

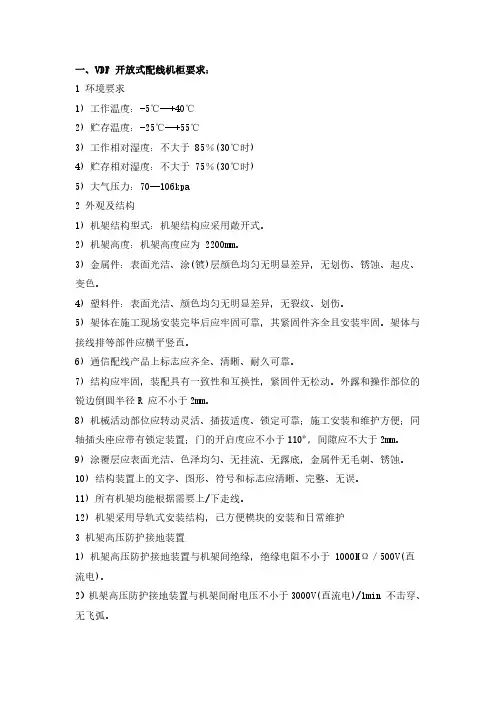

DDF+VDF技术要求(建工)
一、VDF开放式配线机柜要求：1环境要求1)工作温度：-5℃—+40℃2)贮存温度：-25℃—+55℃3)工作相对湿度：不大于85％(30℃时)4)贮存相对湿度：不大于75％(30℃时)5)大气压力：70—106kpa2外观及结构1)机架结构型式：机架结构应采用敞开式。
2)机架高度：机架高度应为2200mm。
3)金属件：表面光洁、涂(镀)层颜色均匀无明显差异，无划伤、锈蚀、起皮、变色。
4)塑料件：表面光洁、颜色均匀无明显差异，无裂纹、划伤。
5)架体在施工现场安装完毕后应牢固可靠，其紧固件齐全且安装牢固。
架体与接线排等部件应横平竖直。
6)通信配线产品上标志应齐全、清晰、耐久可靠。
7)结构应牢固，装配具有一致性和互换性，紧固件无松动。
外露和操作部位的锐边倒圆半径R应不小于2mm。
8)机械活动部位应转动灵活、插拔适度、锁定可靠；施工安装和维护方便；同轴插头座应带有锁定装置；门的开启度应不小于110º，间隙应不大于2mm。
9)涂覆层应表面光洁、色泽均匀、无挂流、无露底，金属件无毛刺、锈蚀。
10)结构装置上的文字、图形、符号和标志应清晰、完整、无误。
11)所有机架均能根据需要上/下走线。
12)机架采用导轨式安装结构，已方便模块的安装和日常维护3机架高压防护接地装置1)机架高压防护接地装置与机架间绝缘，绝缘电阻不小于1000MΩ／500V(直流电)。
2）机架高压防护接地装置与机架间耐电压不小于3000V(直流电)/1min不击穿、无飞弧。
二、MDF音频配线产品性能1、总配线架（MDF）主要技术指标1)卡口适用导线直径：Φ0.4～Φ0.6mm2)卡接片与导线连接3)卡接片材料：锡磷青铜4)卡接片材料镀层：银，接触部分镀层厚度＞5μS：5)可重复卡接＞200次6)成端接触电阻：≤3mΩ7)单根导线延卡口垂直方向的拉脱力：＞25N8)卡口气密性：＞50%9)电流1A时动作时间：≤0.8秒10)FS反应速度：≤8秒11)雷电嵌置电压：≤400V（4KV，10/700ms波型）12)遵循标准：YD/694-2004《总配线架》通信行业标准2、测试接线排：【外观质量和功能】：1)金属件：表面光洁、涂(镀)层颜色均匀无明显差异，无划伤、锈蚀、起皮、变色。
《总配线架操作》课件
发展趋势
总结词
随着技术的发展，总配线架将朝着更加智能化、自动化的方向发展。
详细描述
未来，总配线架将集成更多的智能管理功能，实现自动化的线路配置和管理。同 时，总配线架也将支持更多的通信协议和接口标准，满足不断发展的通信网络需 求。
05
总配线架操作实例
实例一：小型总配线架操作
总结词
简单、基础
详细描述
《总配线架操作》ppt课件
目录
• 总配线架介绍 • 总配线架操作流程 • 总配线架操作注意事项 • 总配线架在通信网络中的应用 • 总配线架操作实例
01
总配线架介绍
总配线架的定义
总配线架是一种用于管理和连接通信线路的设备，也称为MDF（Main Distribution Frame）。
它是一种集中式的配线系统，用于在通信网络中将各种通信线路进行汇集和组织。
遵循电源开关操作顺 序，避免突然断电或 来电造成设备损坏或 人员伤害。
操作人员应佩戴防护 眼镜、手套等个人防 护装备。
操作规范
严格按照总配线架的操作手册进 行操作，遵循正确的步骤和顺序
。
在进行插拔操作时，用力要均匀 ，避免用力过猛导致设备损坏。
定期检查总配线架的运行状态， 确保设备正常运转。
常见问题及解决方案
总配线架操作流程
操作前的准备
01
02
03
04
环境检查
确保工作区域整洁、无杂物， 符合安全标准。
工具准备
准备所需的操作工具，如螺丝 刀、钳子等。
知识储备
了解总配线架的基本结构和功 能，熟悉操作流程和注意事项
。
人员分工
明确团队成员的职责，确保操 作过程中的协调与配合。

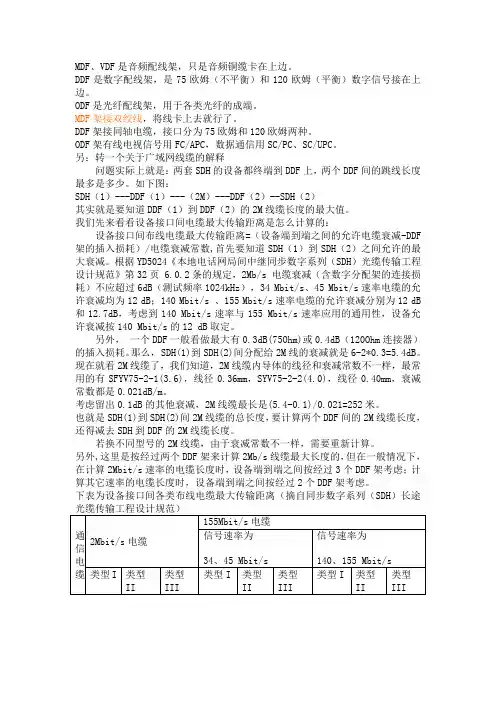

有关DDF&MDF
MDF、VDF是音频配线架，只是音频铜缆卡在上边。
DDF是数字配线架，是75欧姆（不平衡）和120欧姆（平衡）数字信号接在上边。
ODF是光纤配线架，用于各类光纤的成端。
MDF架接双绞线，将线卡上去就行了。
DDF架接同轴电缆，接口分为75欧姆和120欧姆两种。
ODF架有线电视信号用FC/APC，数据通信用SC/PC、SC/UPC。
另：转一个关于广域网线缆的解释问题实际上就是：两套SDH的设备都终端到DDF上，两个DDF间的跳线长度最多是多少。
如下图：SDH（1）---DDF（1）---（2M）---DDF（2）--SDH（2）其实就是要知道DDF（1）到DDF（2）的2M线缆长度的最大值。
我们先来看看设备接口间电缆最大传输距离是怎么计算的：设备接口间布线电缆最大传输距离=（设备端到端之间的允许电缆衰减-DDF 架的插入损耗）/电缆衰减常数,首先要知道SDH（1）到SDH（2）之间允许的最大衰减。
根据YD5024《本地电话网局间中继同步数字系列（SDH）光缆传输工程设计规范》第32页 6.0.2条的规定，2Mb/s 电缆衰减（含数字分配架的连接损耗）不应超过6dB（测试频率1024kHz），34 Mbit/s、45 Mbit/s速率电缆的允许衰减均为12 dB；140 Mbit/s 、155 Mbit/s速率电缆的允许衰减分别为12 dB 和12.7dB，考虑到140 Mbit/s速率与155 Mbit/s速率应用的通用性，设备允许衰减按140 Mbit/s的12 dB取定。
另外，一个DDF一般看做最大有0.3dB(75Ohm)或0.4dB（120Ohm连接器）的插入损耗。
那么， SDH(1)到SDH(2)间分配给2M线的衰减就是6-2*0.3=5.4dB。
现在就看2M线缆了，我们知道，2M线缆内导体的线径和衰减常数不一样，最常用的有SFYV75-2-1(3.6)，线径0.36mm，SYV75-2-2(4.0)，线径0.40mm，衰减常数都是0.021dB/m。

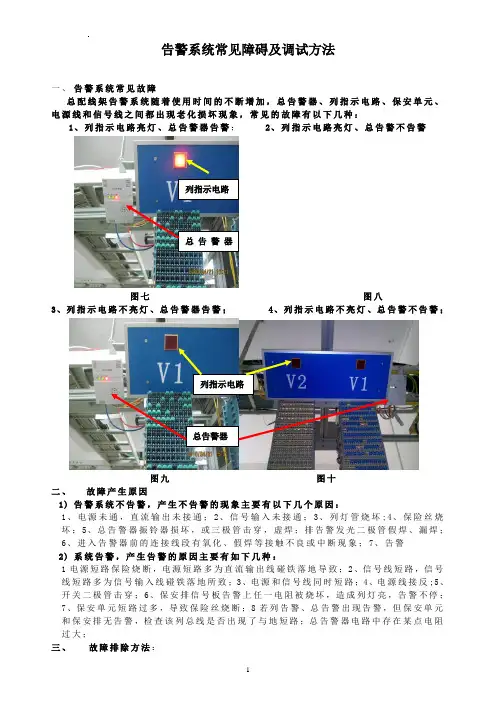

MDF配线架告警系统调试资料
