48口光纤配线架(旋转抽屉式)说明书
安装说明书
一、CNFIBERNET 48口光纤配线架箱体外型尺寸(见表1)
表1
容量外形尺寸(高×宽×深) 光纤熔接盘模块(1 2芯)数量
48芯130 X 465 X 293 4
二、CNFIBERNET 48口光纤配线架主要技术性能指标：
工作温度：-15℃～+40℃
储存温度：-25℃～45℃
相对湿度：≤85％(+30℃)
大气压力：70Kpa～106Kpa
连接器率耗(插入、互换、重复)≤0．5dB；回波损耗≥45dB：
插入耐久性寿命>500次；
高压防护地与箱体绝缘电阻>1000MΩ／500V(DC)；
高压防护地与箱体间耐压>3000V(DC)／1 min不击穿、无飞弧。
三、CNFIBERNET 48口光纤配线架外形结构及特点(见图1)
图1
光缆进线口
前盖板
光纤跳线口
可安装FC、SC、ST适配器
1、光纤配线架采用水平旋转抽屉式结构，操作灵活方便，安装尺寸采用国际19英寸标准。
2、采用光纤熔接盘单元模块化结构，即每一模块的容量为12芯组成。
3、卡接式安装FC、SC、ST适配器，适配器与机箱正面呈45°角度，能满足FC、SC、ST单芯和带状
尾纤熔接，既可保证跳线的弯曲半经，以可避免弧光灼伤人眼。
4、光纤熔接盘均具有2米以上的盘储空间，每个光纤熔接盘可单独抽出操作。
四、CNFIBERNET 光纤熔接盘外形结构与安装(见图2)
图2
1、先将光纤配线架放在机柜内光缆进线的合适位置。
2、打开前后盖板，将光纤熔接盘从中心轴旋转至一条直线，再向前拉出光纤熔接盘（见图3）
图3
3、把剥好的光缆束管或室内光缆伸进光缆进线口（先不要急于固定光缆）（见图4）
图4
光缆进线口
4、把光纤熔接盘上层的塑料盖板卸下，束管用尼龙捆扎带按12芯一组将其固定（见图5）
图5
5、将光缆纤芯(约1m)在光纤熔接盘中盘绕多余纤芯，并将合适长度的护套剥去，清洁裸纤后引向熔接处。
五、光纤适配器安装(见图6)
图6
1、光纤熔接盘可十分方便的卡接安装FC、SC、ST适配器，ST的适配器需配备专用ST型垫片(见图7)
图7
2、清洁适配器内部的插芯套筒，并将其固定在适配器卡口中。
六、光纤尾纤熔接好后的工作
1、光纤尾纤熔接好后，按规范将熔接棒整齐的放入光纤熔接盘中间的U型槽中即可，再盖上盖板复原到
光纤配线架中。
2、将光纤配线架后部的光缆束管留好足够的余长并固定。
3、在记录纸上标识各配线顺序，应记录各单元中的序号、编号及内容。
七、装箱单及附件
1 48口光纤配线架箱体1套
2 光纤熔接盘4块
3 说明书1份
4 合格证1张
5 线扎及保护管
6 号码条
7 熔接棒
8 标识不干胶
八、包装、存储、运输
本设备的包装、存储运输严格遵守国标GB3837-83中的要求。
1、包装
具有防潮防震措施，所有附件另装盒或袋中再装入纸箱，整机用塑料袋密封，箱内装有防潮材料，箱外刷有防雨、防潮及向上的标志。
2、存储
箱子上方不宜堆积过重物品，库房内空气中酸性、碱性或其它应符合环保规定的要求，室内温度为-25℃～45℃之间，相对温度不大于85％的范围内存储。
3、运输
本机可适应各种交通工具的运输，经包装的产品在运输过程中要求环境温度在-30℃～45℃，相对湿度不大于90％，在+30℃上应有遮蓬，以免阳光直接曝晒，装卸及搬运时应按包装上印有的运输作业标志进行，不准将产品倒放、侧放。
九、售后服务
首先，衷心地感谢您选购我公司的产品，我们将对您做出最完美的售后服务。
1．凡订购我公司的产品，我们均负责运输、安装和调试，培训有关人员使用和维护，保证开通无误。
2．凡订购我公司的产品，我们均负责终身的维修服务。
3．您的任何反馈意见，我们都在2 4小时内给予明确的答复，省内维修人员24小时到现场，省外48小时到现场。
杭州四海光纤网络有限公司
电话：(0571)85023000
传真：(0571)85023568
网址：www.fourse a.co 。
光纤配线架原理
光纤配线架原理
“哇，这光纤配线架到底是啥玩意儿啊？”我心里直犯嘀咕。
嘿，你知道不？咱就一起来瞅瞅这神奇的光纤配线架到底是咋回事。
先说说它的结构吧。
这光纤配线架就像一个超级大的整理箱，里面有好多关键部件呢。
有那些个托盘，就像小抽屉一样，可以把光纤整整齐齐地放进去。
还有适配器，这玩意儿就像个小桥梁，能把不同的光纤连接起来。
这些部件可重要啦，托盘能让光纤不乱跑，适配器能让光信号顺利地从一根光纤传到另一根光纤。
那它的主要技术和工作原理是啥呢？哎呀，这就好比是一条高速公路。
光信号就像一辆辆小汽车，在光纤里飞快地跑。
光纤配线架呢，就是那个高速公路的枢纽，把不同方向来的光信号引导到正确的地方去。
它通过那些巧妙的设计，让光信号不会迷路，能准确地到达目的地。
咱再说说它的应用场景吧。
有一天，我去好朋友小明家玩。
一进他家门，就看到他正对着电脑一脸兴奋。
我凑过去一看，哇，他在看超酷的动画片呢。
我就好奇地问：“小明，你家网速咋这么快呀？”小明得意地说：“嘿嘿，我家安了光纤，可厉害啦！”这时候，小明的爸爸走过来说：“这光纤配线架可起了大作用呢。
它就像一个神奇的指挥官，把光信号安排得妥妥当当，咱们才能这么顺畅地上网、看电视。
”可不是嘛，要是没有光纤配线
架，那光信号不得乱成一团麻呀？就像没有交警的十字路口，车子都不知道该往哪儿走了。
在我们的生活中，光纤配线架虽然我们看不见它，但它却默默地为我们服务着。
它就像一个隐形的小天使，让我们的网络世界变得更加精彩。
我觉得这光纤配线架可真是太牛啦！它虽然小小的，却有着大大的能量。

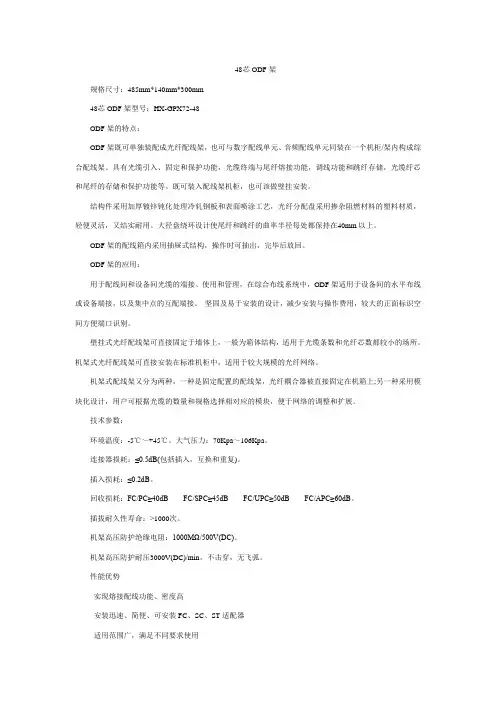

48芯ODF架
