功率因素控制器原理.共21页文档
功率因数控制器_RVT
2个触点，使用单线协议 - 寄生供电模式 (不需要接外部电源) - 在菊链网络中可连接更多节点 - 8个温度探针连接 - RVT到温度探针或两温度探针间最长8米 - 最长64米
2个报警继电器输出和1个风扇/报警继电器输出
RVT有2个报警继电器输出(常开和常闭)和一个风扇/报警 继电器输出。
在线帮助按钮 帮助键
为您提供RVT性能和功能的全面介绍。
全自动设定 C/K值，激活的输出回路，切换顺序和相位移均可自动设定。
可编程的保护阈值 可编程的保护阈值保护电容器组不受过压、过流、过温和谐 波畸变过大的影响。
CT连接 1 : 连接1个CT 2 : 连接2个CT 3 : 连接3个CT
电压测量 LN : 相对中性线电压 L L : 相间电压 1 : 单相电压 3 : 三相电压
适用电网 1Ph : 单相电网(相对中线或相间) 3Ph : 三相电网
根据安装方式和电流电压量的测量需求可选择不同的连接 方式。
对于RVT6和RVT12,可用的只有1、2、3三种连接方式， 而RVT12－3P有8种连接方式可供选择。
1/2
RVT / RVC
RVT
功率因数控制器 - RVT
触摸屏
菜单浏览更加方便
一个全面的交互界面 - 使电容器组设置更加直观 开始界面
谐波频谱显示
选择所需显 示的测量量
放大/缩小 图表
典型设置界面 数字键盘
标题栏 设置区 状态栏
图注释 激活的输出回路 软件解锁 软件锁定 激活通讯 禁止通讯 警告 准备投入 准备切除 手动模式 设定模式 自动模式
功率因数补偿控制器的工作原理及设计方案
功率因数补偿控制器的工作原理及设计方案功率因数补偿控制器是一种用于提高电力系统功率因数的装置，通过对电网中的无功功率进行补偿来达到功率因数优化的目的。
本文将从功率因数的概念入手，介绍功率因数补偿控制器的工作原理，并提出一种设计方案来实现功率因数补偿。
一、功率因数的概念与重要性功率因数是指交流电路中的有功功率与视在功率之比。
当负载电器的功率因数小于1时，说明负载电器存在一定的无功功率，会导致电网中的无功耗电增加，能量的利用率低。
因此，提高功率因数可以减少无功损耗，提高电能的利用效率。
二、功率因数补偿控制器的工作原理1.电流检测：通过电流互感器等装置检测电流的大小和相位角，以用于计算功率因数的补偿量。
2.信号处理：将电流检测到的信号进行放大、滤波、线性化等处理，以便后续的控制计算和输出。
3.计算控制：根据电流检测到的信号和设定的功率因数目标值，通过控制算法计算出所需的补偿量，同时得到控制信号。
4.输出控制：将计算得到的控制信号转换为相应的电压或电流输出，驱动功率因数补偿设备进行补偿操作。
5.反馈调节：根据补偿操作后的电流进行反馈，对补偿量进行调节，从而实现对功率因数的精确控制。
三、功率因数补偿控制器的设计方案针对功率因数补偿控制器的设计，可以考虑以下几个方面：1.选取合适的补偿装置：常用的补偿装置有电容器、电感和静止补偿器等。
根据不同的负载特点和功率因数要求，选择适用的补偿装置。
2.设计控制算法：根据电流检测到的信号和功率因数目标值，设计合适的控制算法。
常用的控制算法有PID控制、模糊控制和神经网络控制等。
3.选择合适的控制器芯片：根据控制算法的需求，选择合适的控制器芯片，如单片机或DSP芯片，用于进行控制计算和输出。
4.安全保护设计：考虑到功率因数补偿装置可能遇到过电流、过压等问题，需要设计相应的安全保护电路来保护控制器和补偿装置。
5.系统的可靠性设计：设计电源稳定、抗干扰等电路，提高控制系统的稳定性和可靠性。
功率因数校正的工作原理
1功率因数的定义
功率因数（PF）是指交流输入有功功率（P）与输入视在功率（S）的比值。其可以用公式（1）表示。
（1)
式中，I1表示交流输入市电的基波电流有效值；Irms表示交流输入市电电流的有效值；γ=I1/Irms，表示交流输入市电电流的波形失真系数；cosφ表示交流输入市电的基波电压和基波电流的相移因数。
3功率因数与总谐波失真系数（THD）的关系
电路总谐波失真系数（THD）可以利用公式（2）来计算。
(2)
方波电压的各次谐波电压的叠加分解图（高至9次谐波）如图1所示。
图1方波电压的各次谐波电压的叠加分解图（高至9次谐波）
方波电压可以用函数表达式（3）来表示。
(3)
由功率因数（PF）的定义：
及公式（2），有公式（4）成立。
交流输入市电的cosφ低，表示用电电器设备的无功功率大，供电设备的利用率低，供电设备的导线、变压器绕组损耗大，降低了供电线路的使用效率。电流波形失真系数g值低，则表示输入电流的谐波分量大而基波电流的幅度小，将造成输入电流的波形畸变，对电网造成污染，严重时还会造成用电电器设备的损坏。
由于常规整流装置使用非线性器件（例如，整流二极管或可控硅），整流器件的导通角小于180o，从而产生大量的谐波电流成分。而谐波电流成分不做功，只有基波电流成分做功，所以相移因数cosφ和电流波形失真系数(γ)相比，γ对供电线路的功率因数影响更大。
FAN4810的特点与应用
1 FAN4810的技术特点
①满足UL1950要求的三重故障检测（TriFault Detect）技术要求，增强了电路工作的可靠性；
②摆率增强跨导误差放大器可以满足快速的PFC响应；
③低功耗，启动电流为200μA，工作电流为5.5mA；
电源管理-功率因数校正之基本原理
■何謂工率因數？功率因數（power factor；pf）定義為實功（real power；P）對視在功率（apparent power；S）之比，或代表電壓與電流波形所形成之相角之餘弦，如圖1。
功率因數值可由0至1之間變化，可為電感性（延遲的、指標向上）或電容性（領先的、指標向下）。
為了降低電感性之延遲，可增加電容，直到pf為1。
當電壓與電流波形為同相時，工率因數等於1（cos(0o)=1）。
所有努力使工率因數等於1是為了使電路為純電阻化（實功等於視在功率）。
→就是增加電容，減低電感性讓pf=1。
▲圖1: 功率因數之三角關係。
實功（瓦特）可提供實際工作，此為能量轉換元素（例如電能到馬達轉動rpm）。
虛功（reactive power）乃為使實功完成實際工作所產生之磁場（損耗）。
而視在功率可想成電力公司提供之總功率，如圖1所示。
此總功率經由電力線提供產生所需之實功。
當電壓與電流皆為正弦波時，如前述定義之功率因數（簡稱為功因）為電壓與電流波形之對應相角，但大部份之電源供應器之輸入電流乃非正弦波。
當電壓為正絃波而電流為非正弦波時，則功因包括兩個因素：1)相角位移因素，2)波形失真因素。
等式1表示相角位移與波形失真因素之於功因的關係。
----------------------------------------------------(1)Irms(1)為電流之主成份，Irms電流之均方根值。
因此功率因數校正線路是為了使電流失真最小，且使電流與電壓同相。
當功因不等於1時，電流波形沒有跟隨電壓波形，不但有功率損耗，且其產生之諧波透過電力線干擾到連接同一電力線之其它裝置。
功因越接近1，幾乎所有功率皆包含於主頻率，其諧波越接近零。
■瞭解規範EN61000-3-2對交流輸入電流至第40次諧波規範。
而其class D對適用設備之發射有嚴格之限制（圖2）。
其class A要求則較寬鬆（圖3）。
▲圖2:電壓與電流波形同相且PF=1(Class D)。

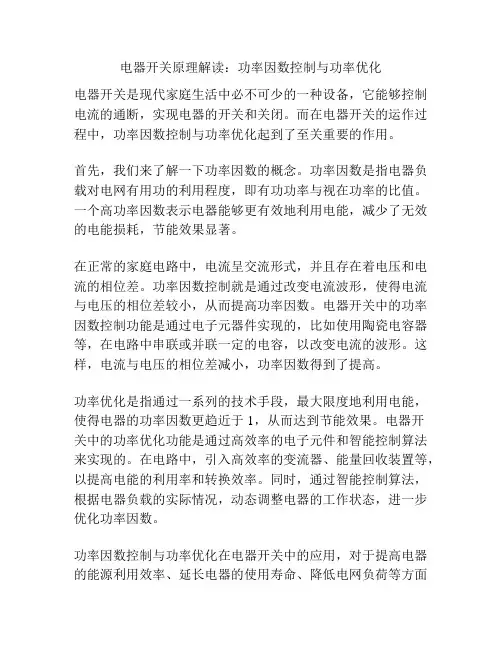

电器开关原理解读：功率因数控制与功率优化
电器开关原理解读：功率因数控制与功率优化电器开关是现代家庭生活中必不可少的一种设备，它能够控制电流的通断，实现电器的开关和关闭。
而在电器开关的运作过程中，功率因数控制与功率优化起到了至关重要的作用。
首先，我们来了解一下功率因数的概念。
功率因数是指电器负载对电网有用功的利用程度，即有功功率与视在功率的比值。
一个高功率因数表示电器能够更有效地利用电能，减少了无效的电能损耗，节能效果显著。
在正常的家庭电路中，电流呈交流形式，并且存在着电压和电流的相位差。
功率因数控制就是通过改变电流波形，使得电流与电压的相位差较小，从而提高功率因数。
电器开关中的功率因数控制功能是通过电子元器件实现的，比如使用陶瓷电容器等，在电路中串联或并联一定的电容，以改变电流的波形。
这样，电流与电压的相位差减小，功率因数得到了提高。
功率优化是指通过一系列的技术手段，最大限度地利用电能，使得电器的功率因数更趋近于1，从而达到节能效果。
电器开关中的功率优化功能是通过高效率的电子元件和智能控制算法来实现的。
在电路中，引入高效率的变流器、能量回收装置等，以提高电能的利用率和转换效率。
同时，通过智能控制算法，根据电器负载的实际情况，动态调整电器的工作状态，进一步优化功率因数。
功率因数控制与功率优化在电器开关中的应用，对于提高电器的能源利用效率、延长电器的使用寿命、降低电网负荷等方面都有积极的作用。
首先，功率因数控制和功率优化能够减少电器的无效功耗，提高电能的利用率。
在传统的家庭电路中，存在着较大的无功功耗，造成电能的浪费。
而通过功率因数控制和功率优化，可以减少电路中的无功功耗，并增加有用功的利用，从而达到节能的效果。
其次，功率因数控制和功率优化也能够减少电器的损耗，延长电器的使用寿命。
高功率因数时，电器的负载对电网的冲击较小，减少了电器的损耗。
同时，在功率优化的过程中，通过调整电压和电流的波形，使得电能在电器内部的传输更加稳定，减少了电器元件的热损耗，延长了电器的使用寿命。
功率因数控制器
功率因数控制器1. 引言功率因数控制器是一种用于提高电力系统功率因数的电子设备。
在电力系统中，功率因数是指有功功率与视在功率之比。
功率因数控制器通过控制电路中的电流和电压来实现功率因数的调整，从而改善电力系统的效率和稳定性。
本文将介绍功率因数控制器的工作原理、应用场景和优势。
2. 功率因数控制器的工作原理功率因数控制器通过监测电流和电压的相位差来确定功率因数，并通过控制电路中的电感和电容来调整功率因数的值。
具体而言，功率因数控制器会根据电路的实际功率因数与设定值之间的差异，调整电感和电容的数值来实现功率因数的改善。
功率因数控制器可以采用各种控制算法，如模糊控制、PID 控制等，以实现精确的功率因数控制。
此外，功率因数控制器还可以通过电流和电压的监测来提供保护功能，如过载保护、过压保护等。
3. 功率因数控制器的应用场景功率因数控制器主要应用于电力系统中的工业和商业用电领域。
以下是几个常见的应用场景：3.1 工厂工厂的电力需求通常较大，并且在生产过程中会产生较多的感性负载。
功率因数控制器可以通过控制电路中的电感和电容来补偿感性负载的影响，提高电力系统的功率因数，减少电力损耗，提高电力利用效率。
3.2 商场商场通常有较高的用电需求，且用电负载波动较大。
功率因数控制器可以根据实际用电负载情况动态调整功率因数，保持电力系统的稳定性，并降低电力公司对商场的罚款。
3.3 医院医院的电力需求对电力质量和稳定性要求较高。
功率因数控制器可以提高电力系统的功率因数，降低谐波扰动，减少电力系统对敏感医疗设备的影响，提高医院的电力供应可靠性。
4. 功率因数控制器的优势功率因数控制器具有以下几个优势：4.1 提高电力系统效率功率因数控制器可以提高电力系统的功率因数，减少无效功率的损耗，提高电力系统的效率。
4.2 降低电力损耗功率因数控制器通过减少电流和电压之间的相位差，降低了电力系统中的无功功率，从而减少了电力损耗。
4.3 减少能源消耗功率因数控制器的优化调整可以减少电力需求，从而减少对能源的消耗，降低环境污染。
电器开关原理解读：功率因数控制与功率优化
电器开关原理解读：功率因数控制与功率优化电器开关是电力系统中常见的一种控制器件，功率因数控制和功率优化是其重要的工作原理。
本文将对功率因数控制与功率优化进行解读。
首先，我们来解读功率因数控制的原理。
功率因数是指在交流电路中，电流与电压之间的相位关系。
功率因数是一个无量纲的数值，通常介于-1到1之间，表示功率的有效利用程度。
一个理想的功率因数是1，对应于电流和电压是完全同相的。
功率因数控制的目的是调节电路中的电流和电压之间的相位关系，使得功率因数能够接近1，从而提高电能的利用效率和质量。
在电路中，电感和电容是两个常见的元件。
当电路中存在电感或电容时，电流和电压波形之间会产生相位差，从而降低功率因数。
功率因数控制通过改变电感和电容的电流、电压和频率，调整电流和电压之间的相位差，进而提高功率因数。
一种常见的功率因数控制方法是使用电容器并联到负载上，通过改变电容器的容值，对电流和电压之间的相位关系进行调整，以实现功率因数的优化。
接下来，我们来解读功率优化的原理。
功率优化是指通过优化电路参数，提高电路的效率和性能。
电器开关在设计和运行时，需要通过多种手段来实现功率优化，提高能源利用效率。
首先，电器开关需要具备高效的能量转换能力。
在电能传输和转换中，能量的转换损耗是不可避免的，因此需要通过优化电路设计和选用高效率元件，来减少能量转换损耗，提高电器开关的能效。
其次，功率优化还包括对电器开关的控制和调节。
电器开关需要根据负载的不同需求，实时调整电流和电压的大小和波形，以提供最佳的电源供应。
通过电器开关的高精度控制和调节，可以实现负载的高效工作，减少能源浪费。
最后，功率优化还包括电器开关的硬件和软件设计。
在硬件设计中，需要选择高效的电路拓扑和元件，以及合理布局电路板，减少电路的损耗和噪声。
在软件设计中，需要优化电器开关的控制算法和调节策略，以实现最优的功率调整和功率转换。
综上所述，功率因数控制和功率优化是电器开关的重要工作原理。
功率控制器原理
功率控制器原理功率控制器是一种用于控制电器设备的电子设备。
它的主要作用是实现电气设备的功率控制，以达到节能、保护设备、保障安全的目的。
在各种领域中，功率控制器的应用越来越广泛，例如工业控制、家庭用电等。
功率控制器原理主要是通过控制电压和电流来实现对设备功率的调节。
通俗地说，功率控制器就是一个能够控制电气设备功率输出的机构，可以通过它调节设备的输出功率大小。
从技术层面上，功率控制器由硬件和软件两部分组成，主要包括电路板、电源、控制芯片等。
通过这些组成部分，功率控制器可以实现对不同电器设备的功率控制。
功率控制器的原理可以分为两类，一种是电源型功率控制器，另一种是波形型功率控制器。
电源型功率控制器主要是通过降低无序的电源的电压，来控制电器的功率。
而波形型功率控制器则是通过控制电源的电流波形，来实现对电气设备功率的调节。
在工业、家用等领域中，功率控制器的应用非常广泛。
例如，对于高功率设备，通过功率控制器可以减少设备的功率，以达到降低运行成本和延长设备使用寿命的目的。
此外，功率控制器还可以帮助控制电气设备的起动和停止，以达到更加安全的工作环境。
在农业、医疗等领域中，功率控制器也被广泛运用，例如农业灌溉、医疗设备控制等。
在选购功率控制器时，需要注意选择适合自己需求的功率控制器。
一般情况下，需要注意功率控制器的承载能力及控制能力等方面。
此外，还需要考虑功率控制器的控制方式、安装方式等因素。
总之，功率控制器是一种非常重要的电子设备，在现代的各个领域都得到了广泛的应用。
只有通过科学合理的选择和使用，才能充分发挥功率控制器的作用，为人们创造更好的生活和工作环境。
