轨道精调作业基本流程
有砟轨道人工精调功法
有砟轨道人工精调攻法前言有砟轨道人工精调是高速铁路技术体系的重要组成部分，为指导我段高速铁路有砟轨道线路养护维修，满足线路高可靠性、高稳定性、高平顺性的要求，特制定本功法。
本功法共分六部分，阐述了高速铁路有砟轨道人工精调主要作业方法及技术标准，规定了有砟轨道人工精调基准股选取原则和主要质量标准等。
在执行本功法过程中，希望各车间结合工作实践，认真总结经验、积累资料，如有需要补充和完善之处，请及时将意见和有关资料反馈高铁技术科，供今后修订时参考。
目录一、作业目的 (1)二、作业分类 (4)三、基准股选取原则 (4)四、人工精调攻法 (4)（一）直线段（含平直坡度段）人工精调作业 (4)（二）圆曲线段人工精调作业 (10)（三）缓和曲线段人工精调作业 (10)（四）竖曲线段人工精调作业 (11)（五）长度大于100米范围内的人工精调作业 (11)五、主要质量标准 (16)六、注意事项 (17)一、作业目的整治线路几何尺寸病害，保持线路高平顺性，满足舒适、平稳行车要求。
二、作业分类1.直线段（含平直坡度段）人工精调作业；2.圆曲线段人工精调作业；3.缓和曲线段人工精调作业；4.竖曲线段人工精调作业；5.长度大于100米范围内的人工精调作业。
三、基准股选取原则1.直线段（含平直坡度段）以右股为基准股；2.圆曲线上以曲线上股为基准股；3.缓和曲线段（含部分在直线段或圆曲线段）以曲线下股为基准股。
四、人工精调攻法（一）直线段（含平直坡度段）人工精调作业1.轨温测量。
使用轨温计对轨温进行测量，并对作业前、中、后的轨温做好记录。
2.激光弦线架设。
作业负责人根据已批准的精调方案中的对应的轨枕编号架设激光弦线，安排一人全程盯控激光弦线固定靶与光斑中心重合情况（如图1所示），发现偏离光斑中心1mm以上时及时安排重新调整。
图1专人盯控激光弦线固定靶与光斑中心重合情况3.激光弦线标定。
（1）移动靶调整。
将移动靶放置在距离主机30cm左右位置，光斑中心与移动靶中心不重合时，通过调整移动靶支杆底部的调节螺丝和横杆左端的基准顶丝调节螺钉实现移动靶上下及左右整使其重合，如图2所示。
高铁轨道板精调作业指导书
京沪高速铁路土建一标CRTSII型无砟轨道轨道板精调作业指导书京沪高速铁路土建一标十九局项目经理部目录1、适用范围.....................................................................................................2、作业准备..................................................................................................... ３、工艺流程................................................................................................... ４、作业内容................................................................................................... ５、质量标准...................................................................................................6、质量控制要点............................................................................................7、安全注意事项............................................................................................8、文明施工及环境保护 ..............................................................................CRTSII型无砟轨道轨道板精调作业指导书1、适用范围本作业指导书适用京沪高速铁路路基及桥梁CRTSII型无砟轨道道床轨道板精调施工指导。
轨道精调
轨道精调轨道精调轨道精调主要是两项工作：轨道测量、扣件作业轨道精调总体分两个阶段：静态调整、动态调整轨道静态调整是在联调联试之前根据轨道静态测量数据对轨道进行全面、系统地调整，将轨道几何尺寸调整到允许范围内，对轨道线型进行优化调整，合理控制轨距、水平、轨向、高低等变化率，使轨道静态精度满足高速行车条件。
轨道动态调整是在联调联试期间根据轨道动态检测情况对轨道局部缺陷进行修复，对部分区段几何尺寸进行微调，对轨道线型进一步优化，使轮轨关系匹配良好，进一步提高高速行车的安全性、平稳性和乘座舒适度，是对轨道状态和精度进一步完善、提高的过程，使轨道动、静态精度全面达到高速行车条件。
轨道精调工作思路：1．明确标准2．作业程序3．计划安排4．现场调整5．验收复检6．考核机制一、轨道静态调整轨道静态调整流程：CPⅢ复测、扣件调查、焊缝检查、轨道测量、调整量计算、现场标示、轨道调整、轨道复检。
1．标准项目施工阶段轨排精调长轨锁定后轨道精调绝对精度中线±2mm，高程±2mm中线±10mm，高程+4、-6mm相对精度轨距、水平、高低、轨向满足规范要求同左调整方法调整轨排支撑/调幅0.3～0.5mm（不含轨距）更换扣件调整件/调幅1mm精度控制绝对精度、相对精度和平顺性以相对精度和平顺性为主平顺轨距：变化率1/1500，同左性相邻轨枕0.3～0.5mm水平：变化率2mm/2.5m，相邻轨枕0.3～0.5mm同左高程：变化率1/1000，相邻轨枕0.3～0.6mm同左中线：变化率1/1000，相邻轨枕0.3～0.6mm同左项目中国验标德国标准执行标准轨距（mm）±1 ±2 ±1 轨距变化率1/1500 1/151/150000水平(mm) 1 2 1三角坑（水平变化率）2mm/2.5m2mm/3m高低(m m) 5m/30m / 2 1 150m/300m/ 10 10 10m人工拉弦线2 / 1轨向(m m) 5m/30m / 2 1 150m/300m/ 10 10 10m人工拉弦线2 / 12．测量高度重视轨道测量工作，确保测量数据真实可靠。
轨道精调作业指导书
轨道精调作业指导书一．工作内容1．1检查使用状态1．2检查轨道精调作业1．3设备保养二．设备组成2.1 硬件部分硬件主要由机械和电气测量两部分组成。
（1）机械结构轨距传感器通过定位机构的相对移动来推算轨距。
弹簧机构提供压紧力使左侧定位机构和右侧定位机构能贴紧钢轨内侧面。
超高传感器通过倾角来推算超高的大小。
正矢定位机能在弹簧机构的作用下，根据定位机构之间的位置变化进行正矢测量。
里程旋转编码器用于测量小车行走的距离。
行走轮可以通过轨道轨距的变化相对钢轨中心来回滑动。
手推杆与单轮梁外壳通过旋转台连接，可通过机构随时旋转，倾斜和锁紧。
轨距传感器，超高传感器，里程旋转编码器，正矢传感器和水平传感器的测量值通过屏蔽电缆送入控制盒中进行数据处理，计算后的轨距，超高，里程，正矢，水平，三角坑值，同时存入控制盒中的存储器中，实时输入检测过程中轨道上的各种缺陷及标记，交接班时，数据通过U盘倒入计算机中，通过专门编写的软件进行分析处理，推算三角坑，对检测数据进行统计，分析，并以图表方式显示，打印和储存，为线路的维护提供依据。
棱镜支架设置在单轮梁中央位置，其中心线与单轮梁中心线之间的垂直度误差可通过调整环节在装配过程中进行精调调校，棱镜高，棱镜杆中心线与1435mm轨距中点之间的横向偏差可进行精确测量，同时，单轮梁上设有轨距传感器，能够实时测量实际轨距与理论轨距之间的偏差值。
上述偏差可作为该小车的结构参数输入数据处理软件，在测量变换时进行相应的处理。
里程测量装置采用可双向连续测量，支持精调小车正推或反推。
并有手动（按键）触发，定时连续触发，等距离触发等多种数据采样方式。
精调小车在轨道施工阶段使用时，没有轨道绝缘的顾虑，但考虑将来养护作业的需要，兼顾了绝缘轮和猝火钢轮两种设计，不同材质轮可以简单互换。
（2）电器测量系统全站仪通过无线通讯方式与PC机进行数据传递，PC机发送各种控制命令至全站仪，然后将全站仪及传感器的数据进行一系列分析主力后，得出轨道调整量，以知道轨道精细调整。
地铁轨道标架精调施工流程
地铁轨道标架精调施工流程
地铁轨道标架精调施工流程：
①施工准备：检查并确保所有精调所需的工具、设备和材料齐全，同时对相关仪器进行校准。
②轨排组装验收：对预先组装的轨排进行质量检查，确保其符合设计和安全标准。
③粗调定位：将轨排放置在预定位置上，进行初步的定位和调整。
④测量基准建立：使用CPⅢ控制点建立测量基准，确保全站仪的精准定位。
⑤轨道几何状态测量：使用测量设备如全站仪对轨道的几何状态进行详细测量，记录数据。
⑥测量数据分析：对收集的测量数据进行分析，确定需要调整的部位和调整量。
⑦轨道板调整：根据分析结果，调整轨道板的位置，包括中线偏差和顶面高程偏差。
⑧螺栓孔速调标架校正：使用速调标架对螺栓孔进行微调，确保轨道板的精确对齐。
⑨转辙区和辙叉区调整：遵循“先整体，后局部；先直股，后曲股；先高低，后水平；先轨向，后轨距”的原则，调整道岔区域。
⑩调整量模拟与确认：使用测量软件输入线路数据，模拟调整效果，确认最终调整量。
⑪精确调整：依据模拟结果进行精确调整，确保轨道各项参数指标达标。
⑫质量检验：完成调整后，进行质量检验，包括轨道的平顺性、几何尺寸
和稳定性。
⑬竣工验收：通过专业团队对精调后的轨道进行全面验收，确保符合设计要求和行业标准。

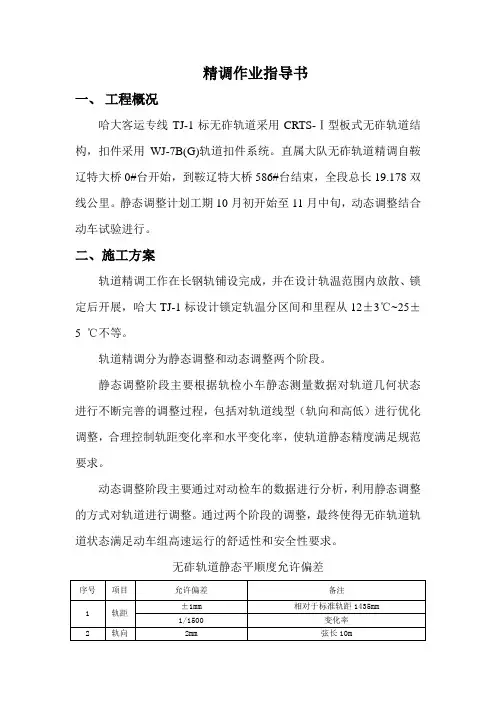

哈大客运专线高速铁路轨道精调作业指导书
精调作业指导书一、工程概况哈大客运专线TJ-1标无砟轨道采用CRTS-Ⅰ型板式无砟轨道结构，扣件采用WJ-7B(G)轨道扣件系统。
直属大队无砟轨道精调自鞍辽特大桥0#台开始，到鞍辽特大桥586#台结束，全段总长19.178双线公里。
静态调整计划工期10月初开始至11月中旬，动态调整结合动车试验进行。
二、施工方案轨道精调工作在长钢轨铺设完成，并在设计轨温范围内放散、锁定后开展，哈大TJ-1标设计锁定轨温分区间和里程从12±3℃~25±5 ℃不等。
轨道精调分为静态调整和动态调整两个阶段。
静态调整阶段主要根据轨检小车静态测量数据对轨道几何状态进行不断完善的调整过程，包括对轨道线型（轨向和高低）进行优化调整，合理控制轨距变化率和水平变化率，使轨道静态精度满足规范要求。
动态调整阶段主要通过对动检车的数据进行分析，利用静态调整的方式对轨道进行调整。
通过两个阶段的调整，最终使得无砟轨道轨道状态满足动车组高速运行的舒适性和安全性要求。
无砟轨道静态平顺度允许偏差三、准备工作轨道精调前的准备工作主要包括轨道板的复测、扣件安装、CP Ⅲ的复测。
3.1轨道板的复测3.1.1轨道板复测流程图为保证后期钢轨的铺设及轨道精调，轨道板灌浆后7天或砂浆强度达到0.7MPa后，及时对轨道板进行复测，复测内容包括：高程、中线位置、CA砂浆四角离缝。
其中高程、中线位置复测采用螺栓孔速调标架的方法（与精调方式同）。
3.1.2轨道板复测结果轨道板复测后，应与前期精调数据及时进行分析对比，发现有下列情况者，必须揭板重新灌浆。
⑴轨道板横向或高程偏差；⑵凸台树脂厚度、CA砂浆四角离缝超标时。
3.2扣件安装WJ-7型扣件最大特点是对轨道方向及轨距无级调整。
但也因此带来了安装、调整的不便，增加了调整的工作量。
根据哈大公司要求，铺轨到达前7天，线下单位应完成除轨下橡胶垫板和绝缘块以外所有扣件的安装工作。
3.2.1扣件组成部分WJ-7型扣件由T型螺栓、螺母、平垫圈、弹条、绝缘块、铁垫板、轨下垫板、绝缘缓冲垫板、重型弹簧垫圈、平垫块、锚固螺栓和预埋套管组成，此外为了钢轨调高需要，还包括轨下调高垫板和铁垫板下调高垫板。
轨道精调流程
轨道精调流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!《轨道精调流程》一、准备工作1. 熟悉设计文件：了解轨道的设计标准、技术要求和施工规范。
长轨精调作业指导书
4) “先高低后水平”，高低的优化通过调整低轨（基准轨）的高程来实现，高轨的高 程利用超高和超高变化率来控制；
5) 在 DTS 轨道精调软件中，平顺性指标可通过对主要参数（平面位置、轨距、高 程、水平）指标曲线图的“削峰填谷”原则来实现，目的：直线顺直，曲线圆顺。
作业细则
7、轨道模拟调整。
1）生成的报表中，导向轨为“-1”表示右转曲线，平面位置以左轨（高轨）为基准， 高程以右轨（低轨）为基准；导向轨为“1”表示左转曲线，平面位置以右轨（高轨） 为基准，高程以左轨（低轨）为基准；
2）”先整体后局部”：可首先基于整体曲线图，大致标出期望的线路走线或起伏状 态，先整体上分析区间调整量，再局部精调；
作业细则
12、一切检查无误后，现场领工员组织线路工拆换扣件。高程调整件更换需使 用起道器将钢轨稍微抬起，平面个别轨距挡块需要使用小撬棍辅助更换。更换 完毕紧固扣件前，再核对一遍是否有换错，如果没有错误，按规定扭力上紧扣 件。同一股钢轨上扣件时，直线地段一般先紧固调整量为正的一侧，再紧固调 整量为负的一侧；曲线地段先紧固曲线内侧扣件（低的一侧），再紧固另外一 侧（高的一侧）。
作业内容
1、长轨应力放散锁定后对轨道的重新测量，对测量资料汇总整理和模拟 调整并形成书面文件，同时统计扣件更换/调整的种类和数量并提报物资 需求计划。
2、根据模拟调整文件报表，现场核对调整位置和调整项目，确认无误后 更换相应种类的扣件。
3、扣件更换结束后，按规定扭力上紧螺栓，同时检查轨道调整效果和平 顺性是否达到要求。
13、所有扣件更换完毕后，现场技术员再次检查确认更换效果并复核，然后做 好详细记录，以便编制竣工资料和日后备查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轨道精调作业基本流程
高低作业程序与标准
1、 根据测量小车检测资料作出的作业方案，把各根枕木的调整量
标记在钢轨上，然后用电子道尺测出现场未动道前的轨距、水平；
2、 消除高低作业用弦线在不需调整的地方设点，拉出现场高低，
看是否和调整量相符，相符后方可进行消除高低作业
3、 调整水平作业必须把未动道前水平与记录在钢轨面上的调整
量进行计算，把调整后的理论水平计算出来，看是否符合标准（每
2根枕木水平差不得大于0.3mm，6.25米之内水平三角坑不得大
于1mm，严禁出现正负水平交替情况）；
4、 作业松动扣件严禁超过连续8根，垫层严禁超过2层，且必须
薄垫片在下层，起道时必须同时使用两台压机里外口同时起，轨
面抬高量不得大于30㎜；
5、 作业后复测水平是否符合标准，检查扣件是否安放到位、是否
达到作用要求，并记录下来。
平面位置作业程序与标准
1、根据安博格小车检测资料作出的作业方案，把各根枕木的调
整量标记在钢轨上，然后用用弦线在不需调整的地方设点，拉出现场
的方向，看是否和测量小车调整量相符，相符后方可进行作业；
2、调整方向作业时必须把未动道前轨距与记录在钢轨面上的调
整量相加得出调整后轨距理论值，用此轨距控制方向股调整，
调整后轨距与理论值误差标准≯0.2mm，相邻2根轨枕轨向递变
率≯0.3mm；
3、方向股调整完毕后，按上诉方法进行调整轨距作业，轨距标
准控制在1434.5-1435.5之间，轨距递变率≯0.3‰；
4、作业松动扣件严禁超过连续8根。
说明：
1、轨道精调坚持“少动、慎动、多人集中动”的维修原则。
2、轨道精调按照“结合高低整水平，结合方向调轨距”的原
则进行。
3、整修作业基本流程：
分析动态检测数据，确定病害地点、类型、峰值 使用安伯
格小车检测轨道的绝对位置和相对位置，分析静态检测数据与
动态数据是否相符，确定每个承轨台的调整量 使用电子道
尺、弦线等工具确认安伯格小车数据提供的调整量与现场人工
检测数据是否相符 制定精调方案，确定材料型号，安排整
修作业 回检确认。
