【化学】 图像题 pH的变化图像练习题(含答案)
B． 20°C，把少量CaO放入饱和石灰水中
C． 向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸
D． 向稀盐酸中加入氢氧化钠溶液
【来源】2019年河南省郑州市郑州外国语中学中考三模化学试题
【答案】C
【解析】
【分析】
【详解】
A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；
4．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（ ）
A．H2OB．AgNO3固体C．浓盐酸D．KOH固体
【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)
【答案】B
【解析】
试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小，pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强，pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH逐渐变大，错误。故选B．
故选D。
2．下列图像与对应叙述相符合的是
A．向一定量的锌粒中加入稀盐酸
B．向pH=3的溶液中加水
C．一定量的镁条在密闭容器里与氧气反应
D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液
【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题
【答案】D
【解析】
【分析】
【详解】
A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；
B、向pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；
C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；
D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。故选D。
7．下列图像不能正确反映其对应变化关系的是
A． 向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液
B． 向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
C． 向一定量硝酸银溶液中逐渐加入铜粉至过量
D． 向一定浓度的NaOH溶液中加水稀释
【来源】2019年6月山西省太原市迎泽区太原第五中学校中考模拟化学试题
A． 用等质量、等质量分数的过氧化氢溶液制取氧气
B． 向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液
C． 一定质量的高锰酸钾受热分解制取氧气
D． 向一定质量分数的稀盐酸中不断加水稀释
【来源】专题08图像题（讲练)决胜2020年中考化学压轴题全揭秘（全国通用)
【答案】D
【解析】
【分析】
【详解】
A、用等质量、等质量分数的过氧化氢溶液制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，不符合题意；
【点睛】
根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。
6．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（ ）
A． 在部分变质的NaOH溶液中滴加稀盐酸
B． O2的溶解度受温度影响的变化曲线
C． 等质量的Mg粉和Fe粉与足量同浓度的稀盐酸反应
D、稀盐酸中不断加水稀释，溶液pH值逐渐增大至无限接近于7，不会大于7，符合题意。
故选D。
10．下列图象能正确反应对应变化关系的是（ ）
A． 表示水通电分解产生的气体质量m与反应时间t的关系
B． 表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m与反应时间t的关系
C． 表示等质量的Fe、Mg与足量稀盐酸的反应
C．所用氢氧化钠溶液的质量分数一定为30%
D．a、b、c所示的溶液中都含有Na+、Cl-
【来源】2019年山东省潍坊市安丘市中考二模化学试题
【答案】D
【解析】
【详解】
A、向盐酸中滴加氢氧化钠溶液，氢氧化钠与盐酸反应生成氯化钠和水，a点时，pH<7，说明盐酸未完全反应，故a点所示的溶液中含有的溶质是：NaCl、HCl，不符合题意；
D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。故选C。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
9．下列图象能正确反映其对应变化关系的是（ ）
故选D。
11．实验小组用传感器探究稀NaOH溶液与稀盐酸反应过程中温度和pH的变化。测定结果如图所示，下列说法不正确的是( )
A．反应过程中有热量放出
B．30 s时，溶液中溶质为HCl和NaCl
C．该实验是将NaOH溶液滴入稀盐酸
D．溶液混合，钠离子与氯离子结合生成了氯化钠分子
【来源】广东省深圳市龙岗区百合外国语2019-2020学年九年级下学期3月月考化学试题
【答案】B
【解析】
【分析】
【详解】
A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。A正确；
B、该图像中，横坐标是金属的质量。产生相同质量的氢气，消耗锌的质量比铁多。故应该是硫酸与铁的反应的曲线先达到拐点。B错误；
D． 向稀盐酸中逐渐滴加NaOH溶液至过量
【来源】2019年四川省眉山市东坡区苏祠中学共同体中考模拟化学试题
【答案】D
【解析】
【分析】
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；
考点：酸的化学性质、溶液的酸碱性与pH值的关系
5．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。已知NaAlO2易溶于水，则下列图像不正确的是( )
A． B． C． D．
【来源】2017-2018学年沪教版九年级化学第7章 应用广泛的酸、碱、盐 单元测试卷
C、铜和硝酸银反应生成硝酸铜和银。反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。C正确；
D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。D正确。
故选B。
8．下列图象分别与选项中的操作相对应，其中合理的是（ ）
【答案】D
【解析】
【详解】
A、由图可知，反应过程中，温度升高，说明有热量放出，不符合题意；
B、氢氧化钠与稀盐酸反应生成氯化钠和水，30s时，pH<7，说明溶液中溶质为：NaCl、HCl，不符合题意；
C、由图可知，一开始，pH<7，随着反应的进行，pH逐渐增大，说明该实验是将氢氧化钠溶液滴入稀盐酸，不符合题意；
【答案】A
【解析】
【分析】
【详解】
A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；
B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；
B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；
C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；
B、向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液，生成氢氧化铁沉淀和氯化钠，随着反应的进行，沉淀质量不断增加，至完全反应，沉淀质量不再发生改变，不符合题意；
C、高锰酸钾在加热条件下生成锰酸钾、二氧化锰和氧气，反应后氧气逸出，剩余固体的质量减少，钾元素的质量不变，钾元素的质量分数逐渐增大，至完全反应，不再发生改变，不符合题意；
D． 硫酸溶液稀释过程中pH的变化
【来源】2015年人教版初中化学九年级下册期末练习卷（带解析)
【答案】B
【解析】
【详解】
A.由于部分变质的氢氧化钠中含有碳酸钠，而放入盐酸后先要与氢氧化钠反应生成氯化钠和水，故开始后在反应的过程中无气体产生，氢氧化钠反应完全后盐酸会与碳酸钠反应生成二氧化碳直至反应结束气体质量不会变化，图像正确，不符合题意；
B、b点所示的溶液，pH=7，溶液显中性，不能使紫色石蕊试液变色，不符合题意；
C、当滴加氢氧化钠溶液的体积为25mL时，pH=7，但是氢氧化钠和稀盐酸的密度不一定相同，所用氢氧化钠溶液的质量分数不一定为30%，不符合题意；
D、氢氧化钠与稀盐酸反应生成氯化钠和水，a、b、c所示的溶液中溶质都有氯化钠，故都含有Na+、Cl-，符合题意。
C、铁与稀盐酸反应： ，镁与稀盐酸反应： ，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；
初中化学图像题 金属及酸碱盐反应解题技巧讲解及练习题(含答案)含解析
初中化学图像题金属及酸碱盐反应解题技巧讲解及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映对应变化关系的是（）A．向足量的锌、镁中分别加入等质量、等浓度的稀盐酸B．向一定量的氢氧化钠溶液中滳加稀硫酸C．向一定量混有少量盐酸的氯化镁溶液中加入足量氢氧化钠溶液D．向一定溶质质量分数的不饱和氯化钠溶液中加入氯化钠固体【答案】C【解析】【分析】【详解】A、镁的金属活动性比锌活泼，相同时间内产生的氢气，镁大于锌；该反应中稀盐酸的质量一定且少量，镁、锌与盐酸反应产生的气体相同；故图像所示错误。
B、氢氧化钠溶液呈碱性，pH值应大于7，向一定量的氢氧化钠溶液中滴加稀硫酸，pH值应逐渐下降，故图像所示错误。
C、盐酸先和氢氧化钠反应，生成水和氯化钠，没有沉淀产生；盐酸完全反应后，氯化镁和氢氧化钠反应生成氢氧化镁沉淀和氯化钠；故图像所示正确。
D、一定溶质质量分数的不饱和氯化钠溶液的质量分数应大于0，起点错误，加入氯化钠固体后，溶质质量增大至饱和，饱和后溶质质量分数不变，故图像所示错误。
故选：C。
2．下列图象，能正确反映对应变化关系的是( )A ．向饱和石灰水中加入一定量CaOB ．电解水生成氢气和氧气的质量C ．将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中D ．向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A 、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO ，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O 2H +O ↑↑通电 ，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。
【化学】九年级化学图像题 金属及酸碱盐反应题20套(带答案)及解析
【化学】九年级化学图像题 金属及酸碱盐反应题20套(带答案)及解析一、化学图像题 金属及酸碱盐反应的图像1．将等质量且形状大小相同的甲、乙两种金属分别加入到等质量且溶质质量分数相同的稀盐酸中，产生氢气的质量随反应时间的变化关系如图所示。
下列说法不正确的是A ．甲的金属活动性比乙强B ．甲可能是镁，乙可能是铝C ．反应结束时，甲一定无剩余，乙可能有剩余D ．甲的相对原子质量一定小于乙【答案】D【解析】【详解】A 、从图象中不难看出，金属甲完全反应需要的时间短，说明金属甲的反应速率快，即金属甲的金属活动性强，金属甲比乙活泼，选项正确，不符合题意；B 、根据反应方程式，22Mg +2HCl=MgCl +H 242↑322Al+6HCl=2AlCl +3H 546↑，54：6=18：2，即等质量的金属，镁产生的气体比铝少，且镁比铝活泼，镁产生的气体速率比铝快，故甲、乙两种金属可能分别为镁、铝，选项正确，不符合题意；C 、乙产生的氢气更多，所以消耗的盐酸更多，而两实验盐酸的量相同，故与甲反应的盐酸一定剩余，甲已经完全反应，选项正确，不符合题意；D 、金属与酸反应产生的量与金属相对原子质量和金属的化合价有关，由于金属的化合价不确定，不能比较金属的相对原子质量，，选项错误，符合题意。
故选D 。
【点睛】对于活泼金属，活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；化合价相同的等质量金属完全反应放出氢气的质量与金属的相对原子质量成反比。
2．下列四个图象能正确反映对应变化关系的是（ ）A ．向NaOH 溶液中逐滴加入过量的水B．向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸C．取两份等体积、等浓度的H2O2溶液，其中一份加入适量的MnO2 D．取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中【答案】C【解析】【详解】A、向氢氧化钠溶液中加入水，溶液的pH只能无限接近7，不能小于7，故错误；B、向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸，氢离子和氢氧根离子结合生成水，硫酸根离子和钡离子结合生成硫酸钡，故反应一开始就有硫酸钡沉淀生成，故错误；C、该反应中二氧化锰是催化剂，催化剂只能改变反应的速率，不能改变生成物的质量，故正确；D、取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中，镁比铁活泼，故镁比铁反应快，生成氢气的质量镁大于铁，故错误。
初三化学图像题 金属及酸碱盐反应试题经典
初三化学图像题金属及酸碱盐反应试题经典一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映对应变化关系的是A向一定量的二氧化锰中加入过氧化氢溶液B加热一定量的高锰酸钾固体C向两份完全相同的稀盐酸中分别加入锌粉、镁粉D将水通电电解一段时间A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、纵坐标是二氧化锰的质量，横坐标是过氧化氢溶液的质量，二氧化锰做催化剂，反应前后质量不变，错误。
B、加热高锰酸钾，固体质量减少，所以固体中锰元素的质量分数先增大，反应结束后不变，错误。
C、横坐标是金属的质量，纵坐标是酸的质量，这属于足量金属等量酸的情况，最终产生的氢气由酸的质量决定，酸的质量相等，所以产生氢气的质量应该相等，错误。
D、电解水时生成氢气和氧气的体积比为2:1，正确。
故选D。
2．下列图像正确反映实验变化关系的是（）A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液C．图3：向氢氧化钠溶液中滴加足量的水D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中【答案】B【解析】【详解】A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b 的反应时间短，选项错误；B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH 逐渐接近7，但始终大于7，选项错误；D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。
【点睛】等质量的锌、铁、镁、铝与足量酸反应后生成氢气的质量由大到小的顺序为铝>镁>铁>锌。
3．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
九年级化学图像题 金属及酸碱盐反应试题(有答案和解析)
D、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀。而图象显示是过一段时间才出现沉淀。D错误。
常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】
A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；
A． 加水稀释氯化钠溶液
B． 在饱和KNO3溶液中加入KNO3固体
C． 向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液
D． 硝酸铵溶于水时溶液的温度变化
【答案】C
C、铜和硝酸银反应生成硝酸铜和银。反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。C正确；
D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。D正确。
故选B。
11．下列图像能正确反映对应变化关系的是
D． 向一定浓度的NaOH溶液中加水稀释
【答案】B
【解析】
【分析】
【详解】
A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。A正确；
九年级化学图像题 金属及酸碱盐反应及其解题技巧及练习题(含答案)及解析
九年级化学图像题金属及酸碱盐反应及其解题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象能正确反映其对应关系的是（）A．向等质量的Zn和Fe中分别加入过量的稀硫酸B．向含有少量H2SO4的CuSO4溶液中逐滴加入NaOH溶液C．向接近饱和的NaNO3溶液中不断加入NaNO3晶体．D．向一定量的BaCl2溶液中逐滴加入稀硫酸．【答案】A【解析】【详解】A、等分别向等质量的锌和铁中滴入溶质质量分数相同的稀硫酸，当硫酸少量时，生成的气体由硫酸的量决定，所以开始二者放出气体一直相等，但由于硫酸过量，等质量的铁放出的气体大于锌放出的气体，现象与图像所示一致，故A正确；B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。
故选A。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。

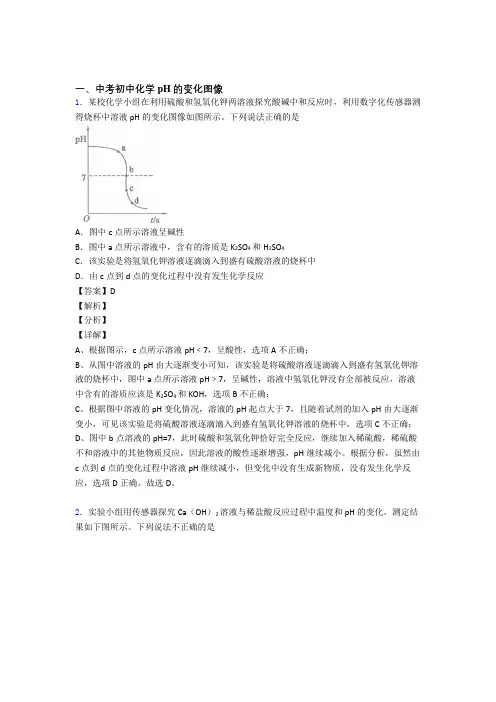

2020-2021中考化学pH的变化图像综合练习题含答案
一、中考初中化学pH的变化图像1．某校化学小组在利用硫酸和氢氧化钾两溶液探究酸碱中和反应时，利用数字化传感器测得烧杯中溶液pH的变化图像如图所示。
下列说法正确的是A．图中c点所示溶液呈碱性B．图中a点所示溶液中，含有的溶质是K2SO4和H2SO4C．该实验是将氢氧化钾溶液逐滴滴入到盛有硫酸溶液的烧杯中D．由c点到d点的变化过程中没有发生化学反应【答案】D【解析】【分析】【详解】A、根据图示，c点所示溶液pH﹤7，呈酸性，选项A不正确；B、从图中溶液的pH由大逐渐变小可知，该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，图中a点所示溶液pH﹥7，呈碱性，溶液中氢氧化钾没有全部被反应，溶液中含有的溶质应该是K2SO4和KOH，选项B不正确；C、根据图中溶液的pH变化情况，溶液的pH起点大于7，且随着试剂的加入pH由大逐渐变小，可见该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，选项C不正确；D、图中b点溶液的pH=7，此时硫酸和氢氧化钾恰好完全反应，继续加入稀硫酸，稀硫酸不和溶液中的其他物质反应，因此溶液的酸性逐渐增强，pH继续减小。
根据分析，虽然由c点到d点的变化过程中溶液pH继续减小，但变化中没有生成新物质，没有发生化学反应，选项D正确。
故选D。
2．实验小组用传感器探究Ca（OH）2溶液与稀盐酸反应过程中温度和pH的变化，测定结果如下图所示。
下列说法不正确的是A．该反应是放热反应B．从30s到40s,溶液pH增大C．60s时，溶液中溶质为HCl和CaCl2D．在反应前后的溶液中没有结合的离子是Ca2+、Cl-【答案】C【解析】【分析】【详解】A、由图可知反应过程中温度升高，故该反应是放热反应，A正确。
B、由图可知从30s到40s,溶液pH增大，B正确。
C、由图可知60s时，溶液pH大于7，氢氧化钙过量，溶液中溶质为Ca(OH)2和CaCl2，故C错。
D、氢氧化钙溶液中有钙离子和氢氧根离子，稀盐酸中有氢离子和氯离子，混合后氢离子和氢氧根离子结合生成水，只有钙离子和氯离子，没有结合，D正确。
图像题pH的变化图像练习题含答案
图像题pH的变化图像练习题（含答案）一、化学图像题pH的变化图像（稀释或中和）1.把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH的变化曲线为【答案】C【解析】【详解】把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，开始表现为氢氧化钠溶液的碱性，pH 值大于7；把盐酸溶液逐滴滴入，与氢氧化钠溶液反应，中和至中性，pH值等于7；再滴入盐酸，盐酸过量，溶液呈酸性，则pH值小于7。
故选C。
2.某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况得到图2和图3。
下列说法错误的是图1 图士图nA.图2中b点所示溶液中的溶质是NaCl和NaOHB.将图2中d点所示溶液加热蒸干所得固体为纯净物C.图2中cfd所示溶液中NaCl的质量不断增加D.图3中eff变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练一一酸和碱【答案】C【解析】【详解】A 、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和 水，b 点pH 大于7,说明氢氧化钠有剩余，故b 点所示溶液中的溶质是NaCl 和NaOH ，故 A 正确；B 、图2中d 点pH 小于7,盐酸过量，溶液中溶质为氯化钠和HCl ，加热蒸干过程中HCl 挥 发掉，所得固体只有氯化钠，为纯净物，故B 正确；C 、图2中c 点pH=7,盐酸与氢氧化钠恰好完全反应，cfd 过程是盐酸过量，溶液中NaCl 的质量不变，故C 错误；D 、图3中eff 变化趋势可说明该反应是放热反应，故D 正确。
故选C 。
【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH 的变化 判断反应过程，中和反应放热。
沉淀质量喝 生成向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直【来源】2019年内蒙古包头市中考一模调研理综化学试题【答案】B【解析】【分析】【详解】A 、向碱溶液中加水，pH 减小，但是不能小于7,该选项对应关系不正确；B 、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫 酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正 确；C 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁 活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关 系不正确；D 、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液 质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。
2020-2021中考化学与pH的变化图像有关的压轴题含答案(1)
故选D。
4．下列图像能正确反应其对应关系的是()
A． 某温度下，向一定量接近饱和的硝酸钾溶液中不断加入过量的硝酸钾
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；
C、铁与稀盐酸反应： ，镁与稀盐酸反应： ，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；
【点睛】
该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质（沉淀、气体）质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。
6．下列四个图象的变化趋势，能正确反映取对应操作的是（ ）
A． 足量的锌片和镁片分别与等质量、等溶质质量分数的稀盐酸反应
9．下列图像正确的是（ ）
A． 电解水
B． 将等质量的镁和铁分别投入到盛有足量同种稀硫酸的两个容器中
C． 用等体积、等溶质质量分数的过氧化氢溶液制取氧气
D． 服用胃舒平[主要质量分数的过氧化成分是Al（OH）3]治疗胃酸过多，胃液pH的变化
【答案】B
【解析】
【分析】
【详解】
A、电解水实验中产生氢气和氧气的质量之比为1：8，体积之比为2：1，故A错误；
C、将水通电一段时间，生成氢气与氧气的体积比为2：1，而不是质量比，不符合题意；
【化学】考化学图像题 pH的变化图像及答案
C、向一定量的NaOH溶液中滴加稀盐酸，氢氧化钠的溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增加，pH值的变化是从大于7逐渐减小到小于7，不符合题意；
D、向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量的增加逐渐增加，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。
B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；
C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；
D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
D、c点时溶液的pH小于7，溶液显酸性，说明稀盐酸过量，所得溶液中的溶质为HCl和NaCl，故D错误。故选C。
【点睛】
掌握溶液的酸碱性和溶液pH大小之间的关系、从数形结合的角度理解中和反应是正确解答本题的关键。
3．下表中，有关量的变化图象与其对应叙述相符的是
A． 某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解
【解Байду номын сангаас】
【详解】
A、由图像可知，pH值是开始时大于7逐渐的减小到7然后小于7，可知原溶液显碱性，然后不断的加入酸性溶液，使pH减小，说明是把稀盐酸滴加到氢氧化钠溶液中，故A错误；
【化学】九年级化学图像题 金属及酸碱盐反应试题(有答案和解析)及解析
【化学】九年级化学图像题金属及酸碱盐反应试题(有答案和解析)及解析一、化学图像题金属及酸碱盐反应的图像1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。
下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。
故选C。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
