平面研磨机HD-610介绍
大平面磨床(KGS-820AHD)安全操作规程
KGS-820AHD大平面磨床安全操作规程一、设备简介：1、生产厂家：台湾建德，型号：KGS-820AHD，出厂编号：，精机公司编号：M02，此设备为精机公司重大精细类设备。
2、主要用途：用于模具和其它机械零件的平面磨削；3、各轴行程，纵向：2250mm，横向：855mm，上下：890mm。
4、本设备电磁工作台大小：2030×800mm，最大承重2吨；5、砂轮主轴转速恒定为950rpm，砂轮标准规格：φ508×50.8×φ127，线速度30米/秒；6、主要组成：主机、液压油箱、液压油冷却机，在线砂轮修整器，润滑油箱等；二、设备操作安全规程1、操作人员穿戴必须整齐，长发必须戴入安全帽。
2、开电前，严格按《机加工设备日保养制度》检查电、油（正常电压为380 ±10％）；检查冷却液，以防冷却液量过少或浓度不当，冷却液必须是磨床专用冷却液，不可与其它设备的混淆。
3、检查砂轮和砂轮罩，如有裂纹或崩裂的情况，须马上处理。
4、检查各个操作手柄和旋钮，确保处在停止或空档位置，防止开电后出现以外。
5、在安装新砂轮之前，必须全面检查砂轮有无裂纹和伤痕，是否满足线速度要求，严禁把不符要求的砂轮装上；6、新砂轮除特殊情况外，一般应经过两次静平衡，即安装前一次，装上主轴，用金刚石修整器修整后拆下再平衡一次。
安装时，应在砂轮与法兰盘间衬入0.5~2毫米厚的纸垫，严禁使用金属衬垫。
7、开电后，检查自动润滑装置和液压油冷却装置是否正常，然后手动运转工作台和磨头装置，无异常情况，才可进行下一步工作。
检查主轴（砂轮）的旋转方向，必须是顺时针方向旋转。
8、安装工件前，必须检查工件与工作台的贴合面是否干净有锈斑和毛刺，必要时用油石清洁工件的表面，以保证工件与工作台的紧密贴合；工件吸附必须牢固可靠，对于磨削无法用电磁方法吸附的零件和吸合面太小的零件，必须使用平口钳可靠装夹或在工件四周紧贴可吸住的块料，以免加工时工件移位导致零件报废，砂轮和工作台损坏。
平面研磨机610Q、910Q触摸屏使用说明书
平面研磨机610Q触摸屏操作说明一、前言非常感谢您选择海德系列研磨机。
在使用之前仔细阅读此说明书，将有助于您快速的操作此设备，和快速的找到故障原因。
当然了，在使用过程中，故障可能总是以各种原因出现，而本手册难免有纰漏，还请您给予谅解。
在使用过程中，您可能有自己的想法，这可能是能够提高生产率，并且可能会减少故障的出现，提高设备稳定性和安全性的。
基于此，您可以将这些想法记下来，并及时联系我们。
只要是合理的，我们将竭进全力达到您的要求。
在设备运行之前，您需要在触摸屏上设定参数，之后才能运行，否则将出现各种问题。
下面要说明的就是在触摸屏上如何设置参数，如何对设备进行操作的，及对发现的故障如何快速的进行解决。
目录一、前言 (1)二、画面布局说明 (3)1、首页 (3)2、操作员画面 (3)3、管理员画面 (4)4、数据设定画面 (5)5、参数设定画面 (5)6、手动控制画面 (6)三、画面操作说明 (7)1、参数设置 (7)2、操作 (7)2.1、磨盘的操作 (7)2.2、其它电机的操作 (8)2.3、气缸的操作 (8)3、其它画面及功能 (9)四、故障及解决办法 (10)二、画面布局说明在这一章中主要要说明的是各个画面中元素的布局，至于画面的操作，将在下章（画面操作说明）中说明。
平面研磨机610Q（HD-610Q）、平面研磨机910Q（HD-910Q）主要包含以下画面，下面以平面研磨机610Q进行说明。
1、首页此页是进行操作权限的选择，您可以在操作员和管理员之间选择一个进入，如下图1所示：图12、操作员画面操作员画面主要是进行气缸监控，及电机操作的。
在画面中包含有：标题区、监控区操作区、选择区。
（1）标题区该区用于提示用户该画面是哪个画面，该监控是何种监控，该操作是何种操作，您进行的是何种选择。
（2）监控区在操作员监控区中，您可以监控气缸的状态，气缸感应器的状态，操作状态提示，故障状态提示，加工运行时间、进度，磨盘转速、频率。
水泥地坪研磨机规格
水泥地坪研磨机规格一、前言水泥地坪研磨机是一种专业用于对水泥地面进行研磨处理的机器，广泛应用于工业厂房、商场、仓库等场所。
本文将从机器型号、工作效率、研磨头数量、研磨头直径、研磨深度、电机功率、机器重量、工作电压、防护等方面详细介绍水泥地坪研磨机的规格。
二、机器型号水泥地坪研磨机的型号通常由字母和数字组成，字母代表机器的类型，数字代表机器的规格。
目前市面上常见的型号有三种：ASL、HTG、XY。
其中，ASL型号机器适合处理小面积水泥地面，HTG型号机器适合处理中小面积水泥地面，XY型号机器适合处理大面积水泥地面。
三、工作效率工作效率是衡量水泥地坪研磨机性能的一个重要指标。
一般来说，水泥地坪研磨机的工作效率取决于机器的转速、研磨头数量、研磨头直径、研磨深度等因素。
目前市面上常见的水泥地坪研磨机工作效率在100-600平方米/小时之间。
四、研磨头数量水泥地坪研磨机的研磨头数量通常分为单头和双头两种。
单头机器适合处理小面积水泥地面，双头机器适合处理中大面积水泥地面。
五、研磨头直径研磨头直径是衡量水泥地坪研磨机性能的一个重要指标。
一般来说，研磨头直径越大，处理面积越大，但研磨深度越浅。
目前市面上常见的研磨头直径有200毫米、250毫米、300毫米、400毫米等多种规格。
六、研磨深度研磨深度是指水泥地坪研磨机处理水泥地面的深度。
研磨深度越大，处理效果越好，但对机器的要求也越高。
目前市面上常见的研磨深度有1毫米、2毫米、3毫米、4毫米等多种规格。
七、电机功率电机功率是衡量水泥地坪研磨机性能的一个重要指标。
一般来说，电机功率越大，机器的转速越快，处理效率越高。
目前市面上常见的电机功率有3马力、5马力、7.5马力、10马力等多种规格。
八、机器重量机器重量是衡量水泥地坪研磨机性能的一个重要指标。
一般来说，机器重量越大，机器越稳定，处理效果越好。
目前市面上常见的机器重量有100公斤、150公斤、200公斤、300公斤等多种规格。

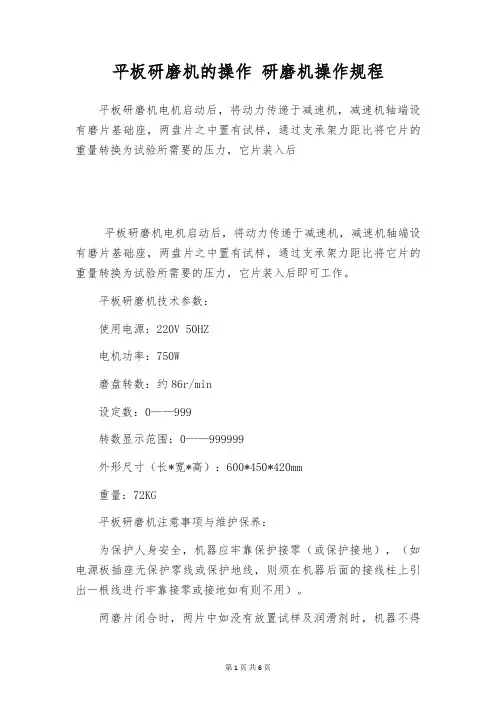

平板研磨机的操作 研磨机操作规程
平板研磨机的操作研磨机操作规程平板研磨机电机启动后，将动力传递于减速机，减速机轴端设有磨片基础座，两盘片之中置有试样，通过支承架力距比将它片的重量转换为试验所需要的压力，它片装入后平板研磨机电机启动后，将动力传递于减速机，减速机轴端设有磨片基础座，两盘片之中置有试样，通过支承架力距比将它片的重量转换为试验所需要的压力，它片装入后即可工作。
平板研磨机技术参数：使用电源：220V 50HZ电机功率：750W磨盘转数：约86r/min设定数：0——999转数显示范围：0——999999外形尺寸（长*宽*高）：600*450*420mm重量：72KG平板研磨机注意事项与维护保养：为保护人身安全，机器应牢靠保护接零（或保护接地），（如电源板插座无保护零线或保护地线，则须在机器后面的接线柱上引出一根线进行牢靠接零或接地如有则不用）。
两磨片闭合时，两片中如没有放置试样及润滑剂时，机器不得接通电源以防电机意外启动磨损盘片，每片磨片底部需放入纸垫。
该机长时间不使用时应将它环摘落下来，防止工件长期受压力。
接通电源后，如开关显示与数码管不亮则检查保险丝是否加上（保险丝在电源插座内）15A——20A。
该机不使用时应切断电源。
该机应置于通风干燥下使用和贮存，相对湿度85% 。
用途及特点：执行标准GB5211.19—88 ISO787/16—86是化工领域内对涂料、颜料等行业，相对着色力和冲淡色测定标准的试验设备，该机整体结构整体结构合理，性能牢靠耐用，外型较新奇、操作便利实在特点如下：整机重量72Kg左右，适用放置一般工作台面上（放置水泥台上），操作高度适中。
磨片磨盘上设有凹型窝便于对磨片的更换，不须用工具撬动。
砣片重量共计约7.32Kg，共分为四片，其中0.9Kg一片、1.75Kg两片、2.92Kg一片、，全部砣片装置机罩内部，安全并设置小门便于更换调整压力。
磨片支架锁紧结构灵敏、便利、牢靠。
电机槽轮带接受双带传递，确保传递转数精准，（三角带为O 型，带长度630mm）。

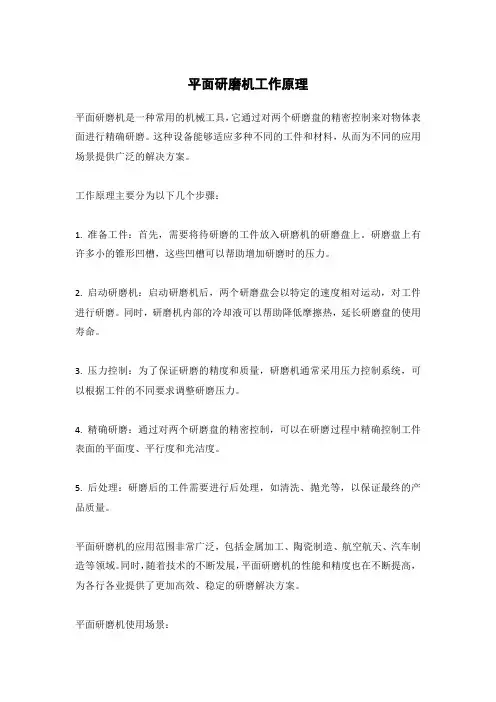

平面研磨机工作原理
平面研磨机工作原理平面研磨机是一种常用的机械工具，它通过对两个研磨盘的精密控制来对物体表面进行精确研磨。
这种设备能够适应多种不同的工件和材料，从而为不同的应用场景提供广泛的解决方案。
工作原理主要分为以下几个步骤：1. 准备工件：首先，需要将待研磨的工件放入研磨机的研磨盘上。
研磨盘上有许多小的锥形凹槽，这些凹槽可以帮助增加研磨时的压力。
2. 启动研磨机：启动研磨机后，两个研磨盘会以特定的速度相对运动，对工件进行研磨。
同时，研磨机内部的冷却液可以帮助降低摩擦热，延长研磨盘的使用寿命。
3. 压力控制：为了保证研磨的精度和质量，研磨机通常采用压力控制系统，可以根据工件的不同要求调整研磨压力。
4. 精确研磨：通过对两个研磨盘的精密控制，可以在研磨过程中精确控制工件表面的平面度、平行度和光洁度。
5. 后处理：研磨后的工件需要进行后处理，如清洗、抛光等，以保证最终的产品质量。
平面研磨机的应用范围非常广泛，包括金属加工、陶瓷制造、航空航天、汽车制造等领域。
同时，随着技术的不断发展，平面研磨机的性能和精度也在不断提高，为各行各业提供了更加高效、稳定的研磨解决方案。
平面研磨机使用场景：1. 金属加工行业：在金属加工过程中，平面研磨机能够对铸件或锻件进行精密研磨，以去除表面的瑕疵和氧化层，提高材料的光洁度和硬度，从而确保金属零件在后续加工过程中能够达到预定的精度和光洁度。
2. 陶瓷制造行业：在陶瓷制造过程中，平面研磨机可以对陶瓷坯体进行研磨，以获得光滑的表面。
通过精确控制研磨压力和速度，可以实现对陶瓷坯体表面光洁度和平面度的精确控制。
3. 航空航天领域：在航空航天领域，平面研磨机可以用于飞机发动机叶片、卫星结构件等复杂零件的研磨。
通过对研磨盘的精密控制，可以确保零件表面的精密度和平整度，从而提高航空航天设备的性能和可靠性。
4. 汽车制造行业：在汽车制造过程中，平面研磨机可以对发动机缸体、曲轴等关键部件进行研磨。
通过对研磨盘的精密控制，可以确保发动机关键部件的表面光洁度和平面度，从而提高发动机的性能和稳定性。
平面研磨机操作规程
平面研磨机操作规程摘要：一、平面研磨机的操作方法1.准备工作2.机器的启动与停止3.工件的安装与调整4.研磨过程5.清洁与维护二、注意事项1.安全操作2.设备维护3.工作环境正文：平面研磨机是一种重要的超精密加工设备，对于保证工件的加工精度和质量有着至关重要的作用。
下面，我们来详细了解一下平面研磨机的操作规程。
一、平面研磨机的操作方法1.准备工作在使用平面研磨机前，应首先检查机器的各个部件是否完好，如砂轮、修整器等。
同时，还要确保机器的电源接通，并做好相关的防护措施。
2.机器的启动与停止启动机器前，应确保砂轮已经牢固，并调整好修整器的位置。
启动机器后，应先进行空转，以检查机器的运行是否正常。
停止机器时，应先关闭电源，等待机器完全停止后再进行操作。
3.工件的安装与调整将工件放置在工作平台上，并调整工件的位置，使其与砂轮的距离适当。
启动机器后，调整砂轮的转速，使砂轮与工件的接触达到最佳状态。
4.研磨过程在研磨过程中，应随时检查工件与砂轮的接触情况，以及砂轮的磨损情况。
如有异常，应及时进行调整。
5.清洁与维护使用完机器后，应清除机器上的灰尘和杂物，并检查机器的各个部件是否有损坏。
定期对机器进行保养和维护，可以延长机器的使用寿命。
二、注意事项1.安全操作在操作平面研磨机时，应严格遵守安全操作规程。
如，禁止在砂轮旋转时进行操作，避免发生意外。
2.设备维护定期对机器进行维护和保养，可以保证机器的正常运行，提高加工效率和质量。
3.工作环境平面研磨机应安装在干燥、通风的工作环境中，避免潮湿和灰尘对机器的影响。
研磨机参数
一、参数：1. 研磨盘尺寸（mm）：φ610×φ210 ×352. 游轮参数：公制：齿数Z＝115 m＝2 α＝20°3. 游轮数量： 5片4. 修正轮数量： 4片5. 最小研磨厚度： 1mm/φ50，1.5mm/φ100，6. 最大研磨厚度： 50mm7. 研磨直径及片数φ75/20片φ100/10片φ125/5片8. 最大研磨直径：φ180 mm9. 下研磨盘转速: 0～60r/min10. 主电机： 4Kw 380V 1440r/min11. 三相水泵 AB-100 250W 100L/min12.设备外形尺寸：（长x宽x高）1150 mm x950 mm x240 mm二、主机精度及研磨精度：1．下研盘端面跳动 0.032．上、下研磨盘平面度 0.010.（只检查下盘）。
3．太阳轮径向跳动： 0.1.4．上、下研磨盘回转中心不重合度≤0.5mm.：三、研磨精度：1.产品精度: 0-0.002 mm2.厚度一致性：0-0.004 mm3．上下面平面度： 0.003 mm4．上下面平行度： 0.003 mm四、产品节拍及精度：1.产品直径78mm一次可加工20件（注：行星轮数量5片，每片可摆放产品4件）2. 加工节拍：研磨20件/10min，节拍时间包括上下工件时间。
3. 工件的平面度：0.0034、工件的粗糙度：Ra0.45、工件的平行度：0.0036、厚度尺寸变差值：0.004设备单价(含税)71500元人民币。
设备交货期一般45--50个工作日产品直径78mm一次可加工75件（注：行星轮数量5片，每片可摆放产品15件）产品毛坯量在0.3mm--02mm的情况下，大约20分钟一次。
3. 每天1500套，需2台JD---1000S型设备。
4. 加工工件精度为平行度0.003mm，平面度0.003mm。
双面研磨机使用说明书
双面研磨机使用说明书YM-380WY台式研磨机深圳市炜安达研磨设备有限公司深圳市宝安区龙华街道大浪南路联围街1号美兰工业区2号电话：*************传真：*************目录一、产品说明二、安装调试三、操作与使用四、机械装备图五、电器原理图六、气压原理图七、设备保养八、设备故障九、一产品说明1本设备为高精密平面研磨机，主要是用于各种材料的平面研磨抛光，2工作原理：在修面装置把盘修平后，在盘上喷撒上研磨液后，将工件放于研磨盘工作区域，研磨盘逆时针旋转，工件自转，研磨液在盘的支撑下对工件移除抛光。
二安装调试1．检验检查包装箱是否损坏，如已损坏请跟厂家联系后再处理，如外包装完好，请主织相关部门负责人，共同开箱检查设备、清点配件是否与合同及随机清单一致。
2 安装环境此设备为精密设备，安装环境需在规定的温度、湿度、防尘空间，否则将影响设备的寿命及加工精度。
被设备为台式机需准备一个1m×2m的工作台。
380三相电源、零线、接地线。
3安装设备4 a.基础检查完毕后，用起重设备把机器搬到工作现场。
、 b.设备就位后用水平仪调节四个地脚螺栓，调平以后锁紧螺母。
c.电源安装：大开电箱门，确认所有电器连接正确牢固，然后把L1、L2、L3接在电源火线上，N接在零线上，E接地线上。
d.调试：接通电源后，参照四（操作与使用）安装好加液装置，修面刀，挡料机构，安装试运行。
四、操作与使用在使用YM-380WY研磨机前，请仔细阅读本章操作与使用，并按如下步骤进行操作。
1.操作前的准备工作a:核时研磨盘是否安装好，研磨盘型号与研磨液型好是否符合工件加工要求相符。
b:加液装置是否安装好，如果是喷液加液。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面研磨机HD-610介绍
1，设备是保障研磨效果的根本，海德精机致力于打造最精密、最稳定、最耐用的研磨抛光设备;海德的设备只用最好的材料，精密部件材料匀采用国际品牌，确保设备恒久的稳定性、精密性及耐用性。
建议通过实地考察或打样试磨来体验!
2，海德的设备加工最大尺寸直径为260mm，更大尺寸工件请选用海德大型设备。
3，海德设备可装砂轮、麻轮、布轮、风轮、尼龙轮、纤维轮、千叶轮及砂带轮等抛轮;可出砂光或镜光。
因此可以做粗磨、中磨和精抛。
精抛后平面度能达到±0.002mm。
4，设备适合加工的材质范围：海德的平面抛光机的用途非常广泛，可以适用于不同行业和不同材质的平面研磨抛光。
适用于金属平面(及非金属材料)的研磨抛光及电镀前的表面处理。
设备适用行业举例
手机行业，电子行业，LED行业，精密五金行业，通讯器材行业，塑胶模具行业，光学玻璃行业，航空航天业，陶瓷行业等。
设备适用材质举例
不锈钢，钨钢，铝材，合金等金属材质的产品;光学玻璃，硅片，导光板，亚克力，蓝宝石衬底，蓝宝石外延片，塑胶等非金属超硬材质的产品。
平面研磨机HD-610XQ参数：。
