华为AR系列升级、更新文档

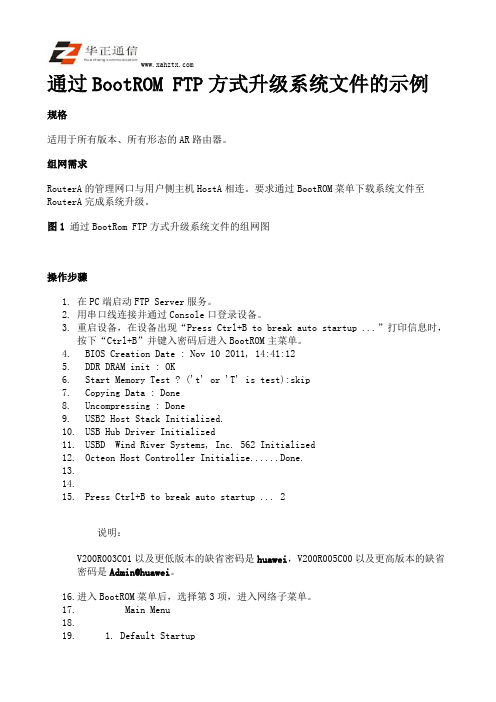

AR典型配置案例 通过BootROM FTP方式升级系统文件的示例
通过BootROM FTP方式升级系统文件的示例规格适用于所有版本、所有形态的AR路由器。
组网需求RouterA的管理网口与用户侧主机HostA相连。
要求通过BootROM菜单下载系统文件至RouterA完成系统升级。
图1 通过BootRom FTP方式升级系统文件的组网图操作步骤1.在PC端启动FTP Server服务。
2.用串口线连接并通过Console口登录设备。
3.重启设备，在设备出现“Press Ctrl+B to break auto startup ...”打印信息时，按下“Ctrl+B”并键入密码后进入BootROM主菜单。
4.BIOS Creation Date : Nov 10 2011, 14:41:125.DDR DRAM init : OK6.Start Memory Test ? ('t' or 'T' is test):skip7.Copying Data : Done8.Uncompressing : DoneB2 Host Stack Initialized.B Hub Driver InitializedBD Wind River Systems, Inc. 562 Initialized12.Octeon Host Controller Initialize......Done.13.14.15.Press Ctrl+B to break auto startup (2)说明：V200R003C01以及更低版本的缺省密码是huawei，V200R005C00以及更高版本的缺省密码是Admin@huawei。
16.进入BootROM菜单后，选择第3项，进入网络子菜单。
17. Main Menu18.19. 1. Default Startup20. 2. Serial Menu21. 3. Network Menu22. 4. Startup Select23. 5. File Manager24. 6. Password Manager25. 7. Reboot26.Enter your choice(1-6):327.进入网络子菜单后，选择第2项，修改属性。
华为VR2升级工具使用指导
华为VR2升级工具使用指导本文档旨在介绍华为VR2升级工具的安装及使用流程。
一、升级工具安装流程1、下载完华为VR2升级工具的安装包后，请双击HuaweiVR2Updater-installer.exe文件，以启动安装向导。
2、安装向导启动后，请根据需要下拉选择安装时的界面语言，默认跟随您的操作系统语言。
3、点击”确定”后，若您的操作系统不是Win7、Win8、Win8.1或Win10，则不支持运行此头盔升级工具，出现如下提示。
4、若您的操作系统满足要求，则会启动安装向导界面。
在安装向导中，请根据您的需要进行配置。
5、点击安装按钮，若您之前已勾选”创建桌面快捷方式”，则安装完成后，可在桌面上看到华为VR2升级工具的快捷方式。
二、升级工具使用流程1、在使用升级工具前，建议您先将头盔和电脑通过华为VR2电脑连接线进行连接，如下图。
2、请双击桌面的华为VR2升级工具，出现如下界面。
在点击”一键升级”按钮前，请先阅读《华为VR2升级工具使用协议》，若同意此协议，请您勾选左侧的复选框。
3、在您勾选同意使用协议后，请点击”一键升级”按钮，第一次运行时会弹出设备驱动程序安装向导，提示您安装头盔相关驱动。
请按安装向导提示进行操作。
4、驱动安装好后，工具会自动检测头盔和电脑是否连接。
若未连接，则会出现如下提示框。
若已经连接，则会开始头盔升级检测及升级流程。
在此过程中，建议您不要断开头盔与电脑的连接，否则可能会导致头盔系统破坏，无法正常使用。
若出现此情况，请您重试升级流程，以恢复头盔正常功能。
至此，一次完整的头盔升级流程结束。
三、问题解答1、头盔连接电脑，点击”一键升级”按钮，一直提示”未识别到头盔设备，请确认头盔连接电脑”？1) 建议断开头盔与电脑连接后，重新进行连接。
稍等数秒后，点击“一键升级”按钮重试。
2、头盔升级过程中，提示”未检测到头盔处于升级模式，请确认头盔已连接电脑，且驱动安装正确。
”，且头盔指示灯处于闪烁状态？1) 出现此情况，建议将头盔连接电脑，点击”一键升级”按钮重试升级。
华为AR系列企业路由器产品全家福 产品说明书
• 转发性能：3Mpps • 固定 WAN 口：2*GE Combo • 固定 LAN 口：8*GE 电 • Wi-Fi：双频，802.11ac/b/g/n • POE：支持 IEEE 802.3af 和
802.3at 标准 • 扩展槽位：1*MIC
• 带机量 : 100 台 PC • 转发性能：1Mpps • 固定 WAN 口：1*GE
NetEngine AR6140H-S
• 带机量：1000 台 PC • 转发性能：9Mpps~40Mpps • 固 定 WAN 口：4*10GE 光（ 兼 容
GE 光）+4*GE • 固定 LAN 口：12*GE • 槽位：4*SIC • 支持双电源（需单独配置） • 支持5G无线板卡
商业分销SOHO&SMB系列
Combo • 固定 LAN 口：4*GE 电
NetEngine AR611W
• 带机量：100台PC • 转发性能：1Mpps • 固定WAN口：1*GE Combo • 固定LAN口：4*GE • Wi-Fi：802.11ac/b/g/n
NetEngine AR611W-LTE4CN
• 带机量：100 台 PC • 转发性能：1Mpps • 固定 WAN 口：1*GE Combo • 固定 LAN 口：4*GE • Wi-Fi：802.11ac/b/g/n • LTE：FDD/TDD LTE
NetEngine AR6300C-S
• 带机量：3000 台 PC • 转发性能：60Mpps~280Mpps • 固定接口：8*10GE 光（可切
换为 GE 光），8*GE 电 • 槽位：4*SIC + 2*WSIC + 4*XSIC • 支持双主控双电源（需单独配
华为AR系列路由器产品介绍
442 mm x 470 mm x 130.5 mm
4
AR 3200系列
AR 3260 （正面）
SRU40 主控板 （2Mpps）
AR 3260 （背面）
SRU80 主控板 （5Mpps）
SRU60 主控板 （2.5Mpps）
主控、板卡、电源可拔插
3G USB 数据卡 整机128~384 DSP通道能力 147路以太接口
华为AR 2200系列
AR2201-
AR2202-
48FE
48FE
转发性能
350Kpps
350Kpps
整机交换容量
--SICFra bibliotek位00
WSIC 槽位
0
0
XSIC 槽位
0
0
自带路由口 DSP槽位
2 GE (1 COMBO)
0
2 GE(1 COMBO), 1E1,1SA
0
内存
512M
512M
Flash
Micro SD （缺省/最大）
-
1 Y
AR2204-S
450Kpps 10Gbps
4 0 0
3 GE(1 COMBO)
2 1G 512M -/4GB 2 Y
AR2220-S
1Mpps 32Gbps
4 2 0
3 GE(1 COMBO)
1 2G 2G 2 GB/4 GB 2 N
外型尺（mm） (W x D x H)
442 x 310 x 44.5 442 x 420 x 44.5 442 x 420 x 44.5
USB 2.0
是否支持RPS
外型尺寸 Dimensions （mm） (W x D x H)
华为AR100、AR120和AR200系列企业路由器数据手册说明书
Huawei AR100,AR120 and AR200 SeriesEnterprise Routers DatasheetRealize Your PotentialHuawei AR100, AR120 and AR200 Series Enterprise Routers DatasheetHuawei's next-generation routers, the AR100, AR120 and AR200 series are designed for enterprisebranch offices and small businesses, delivering a comprehensive set of services, including routing,switching, voice, security, and wireless access.Product OverviewThe AR100, AR120 and AR200 series are fixed interface routers that provide a comprehensive platform fora variety of network topologies, including IMS, NGN, WAN and PSTN. The AR100, AR120 and AR200 alsoemploy embedded hardware encryption for security as well as a voice Digital Signal Processor (DSP) for voiceservices.The AR100, AR120 and AR200 series are mature, stable and quiet routers that offer high performancefunctionality for small networks, enabling small businesses to greatly increase productivity at a lower cost.AR100s, AR120s and AR200s are easy to deploy, configure and customize, greatly reducing cost ofdeployment and maintenance, while offering maximum value to customers. These models allow networkadministrators to expand their networks easily and quickly, saving time and costs. The routers supportfirewalls, call processing, and application program functionalities. The AR100, AR120 and AR200 seriesincludes the following models:• AR109, AR109W, AR109GW-L• A R129CVW, AR129CGVW-L, AR121,AR129CV• AR201,AR207The specifications for these models are shown in the following table.Product Features and Benefits• More applications: Huawei series routers use the dual-core processor that isolates the control plane from the forwarding plane and processes more enterprise applications. Huawei series routers improve user experience for multimedia service when streams overlap.• Higher performance: The AR100s, AR120s and AR200s can process various enterprise applications, and its service processing capability is four times that in the industry.• Greater potential: Huawei series routers provide the capability to migrate services to the 3G and LTE networks.Small Size and High Performance1• Maturity and Stableness: The AR100s, AR120s and AR200s uses the Huawei VRP operating system and VSP voice platform. In addition, the AR100s, AR120s and AR200s uses modularized hardware design, which brings good user experience.• L ow-noise office: Huawei series routers have no fan, which brings low noise and good user experience. • Secure environment: The lightning failure rate AR100s, AR120s and AR200s is only 3% of industry average. The AR100s, AR120s and AR200s can be applied in the harsh environment.Small footprint on a Comprehensive Platform3• Easy to construct: The AR100s, AR120s and AR200s supports plug-and-play, intelligent configuration, and deployment using the USB flash drive. It can function immediately after being installed. Users do not need to configure an IP address manually. The PPP and VPN indicators show the status of corresponding services. The AR100s, AR120s and AR200s helps to quickly construct an enterprise IT network.• Simplified solution: Huawei provides an all-around solution that integrates the routing, switching, voice, security, and wireless services. Customers can customize solutions as required.• Easy to expand: Huawei series routers have four/eight FE/GE ports, can access more employee for small enterprises. The two uplink WAN ports implement load balancing and link protection, maximizing the return on investments.Low Investment with High Returns2Example deployment in branch networks for WAN access. In this example, the AR100s, AR120s and AR200s function as the egress routers on enterprise branch networks and provide multiple access methods, including Ethernet, xDSL, 3G, LTE and WLAN.WAN AccessSample DeploymentsEnterprise Voice Services DeploymentIP PBX with WAN and PSTN AccessThis illustration shows AR120 series router deployed at an enterprise branch with access to a WAN and a PSTN. If a fault occurs on the WAN, the PSTN acts as a backup to the WAN and ensures that call services remain uninterrupted.AR120s are deployed at enterprise branch offices to provide intelligent, integrated dialing across the network. When deployed as voice service gateways, AR120s can function as IP PBX boxes and SIP access gateways.IP PBX.AR120s have a built-in PBX, which supports the enterprise main number, interactive voice response (IVR), and billing query functions. These features help enhance the corporate image of small businesses by allowing them to look more professional to their customers, while simultaneously improving the efficiency of their enterprise communications.SIP Server. AR120s have a built-in SIP server that ensures reliability of voice services. If the SIP server at the headquarters office becomes unreachable, the local built-in SIP server at the branch office ensures that communication remains uninterrupted between branch offices and the PSTN network.Mid-scale branchThe AR120 series routers provide integrated voice, fax, and IP services. The AR120s can function as SIP access gateways for enterprise branch offices that transform traditional phone signals into Voice over IP (VoIP). Typically, AR120s are connected upstream from the IMS and NGN networks to enable anytime voice communication on any media, such as phones, handsets, and computers.VPNs Connecting Branches and Partners to HeadquartersVPN Deployment for Secure Enterprise CommunicationsThis illustration shows how to deploy AR100s, AR120s and AR200s using VPNs to connect branches and partners to headquarters.AR100s, AR120s and AR200s provide various VPN tunnel protocols to ensure secure communications between:• Enterprise branches andother branch offices • Enterprise branchesand headquarters • Partners and enterpriseresourcesAR100s, AR120s and AR200s support the following VPN tunnel protocols:• GRE VPN • I PSEC VPN• DSVPN • L2TP VPNAR100s, AR120s and AR200s support fast tunnel set-up and authentication.IPSEC VPN DSVPNGRE VPNAR3200VPN ClientL2TP VPN3G/LTE and Wi-Fi Wireless Access applicationWireless Access and Management in BranchThe AR100s, AR120s routers complied with 3G and LTE standards including HSPA+ and FDD LTE, meeting or LTE data link can be used as a backup for wired link to protect the xDSL, FE/GE, uplinks. The backup link improves network stability and reduces network construction costs. Some models of AR100s, AR120s routers are dual SIM devices, providing dual SIM standby. Thecustomers can switch the SIMcard manually according to 3G/LTE network standards. In addition, the device can switch to the backup SIM card when signal is weak to avoid link interruption.The AR100s, AR120s routers integrated WLAN wireless access capabilities, support 802.11a/b/g/nstandard communication, Built-in AC function make the deployment and management more conveniently. Its wireless features can meet users' demand for wireless access, and help enterprises to build a branch network flexibly.AR3200HeadquartersBranch 1Branch 2Wireless AC ManagementapplicationThe AR120s and AR200s routers integrated AC (Access Controller, a wireless controller) functionality, which can manage the wireless AP (Access Point, Access Point) in wireless LAN. AR supported rich certification and flexible user access control, which can provide security access guarantee for Wi-Fi users. The rich wireless capabilities integrated in one device, this can realize centralized management of wired and wireless network,meet the customers' requirements of building different scale enterprises networks.Branch 1Branch 2Technical SpecificationsTable1: AR100s Technical SpecificationsTable 2: AR120s Technical SpecificationsTable 3: AR200 Technical SpecificationsHardware*Service performance depending on specific feature configuration. Ordering InformationThe AR100, AR120 and AR200 series routers are configured by selecting and installing the appropriate configuration module. The configuration module ordering information and descriptions are shown in the following table4-7.Table 4: Chassis OptionsTable 5: Power Module OptionsTable 7: SD Card and USB Disk OptionsTable 6: License OptionsProfessional Service and SupportHuawei Professional Services provides expert network design and service optimization tasks, helping customers design and deploy a high-performance network that is reliable and secure, maximizing return on investment as well as reducing operational expenses.Company AddendumFor more information, please visit /en/ or contact your local Huawei office.Copyright © Huawei Technologies Co., Ltd. 2017. All rights reserved.No part of this document may be reproduced or transmitted in any form or by any means without prior written consent of Huawei Technologies Co., Ltd.Trademark Notice, HUAWEI, and are trademarks or registered trademarks of Huawei Technologies Co., Ltd.Other trademarks, product, service and company names mentioned are the property of their respective owners.General DisclaimerThe information in this document may contain predictive statements including,without limitation, statements regarding the future financial and operating results,future product portfolio, new technology, etc. There are a number of factors thatcould cause actual results and developments to differ materially from thoseexpressed or implied in the predictive statements. Therefore, such information isprovided for reference purpose only and constitutes neither an offer nor anacceptance. Huawei may change the information at any time without notice.。
AR18系列路由器版本升级指导
AR18系列路由器版本升级指导网络设备的版本升级是网络维护的一部分，但是维护人员在升级过程中，总是会遇到这样或那样的问题，造成升级失败，引起网络中断的情况屡见不鲜。
今天就让我来引导大家来开始我们的升级之旅吧！一般来说，版本升级分为两部分：BOOTROM（相当于PC主板上的BIOS芯片）和VRP 文件（相当于windowsXP操作系统）的升级；BOOTROM文件又分为upgrade和full文件。
升级顺序为先升级BOOTROM，再升级VRP；BOOTROM文件升级顺序为先升级upgrade,再升级full。
（一般来说，升级时只需要升级full文件）BOOTROM文件和VRP文件的下载地址（登陆时需要用户名和密码，若为最终用户，请联系代理商，若为代理商，请联系自已的上级代理商获取用户名和密码）：/cn/support/softwarelist.jsp?category=ROOT%3ECN%3E%B7% FE%CE%F1%D6%A7%B3%D6%3E%C8%ED%BC%FE%D6%D0%D0%C4%3EIP%CD%F8% C2%E7%B2%FA%C6%B7%3EQuidway%26reg%3B%CF%B5%C1%D0%B2%FA%C6%B7%3 E%C2%B7%D3%C9%C6%F7%CF%B5%C1%D0%3EQuidway+AR+18%CF%B5%C1%D0注意：请在下载版本文件后，先打开版本说明书，查看版本配套表，确认此版本适用的设备型号和与之配套的BOOTROM版本。
一、在配置界面通过命令行进行版本升级方法一：通过FTP方式进行版本升级（此例中假设下载下来的BOOTROM文件和VRP文件存放在C:\ftp目录下）步骤1、在PC机“开始菜单”的“运行”栏中键入“cmd”，进入DOS界面，保证PC机可以PING通设备。
步骤2、在路由器上启动FTP服务器，并配置从PC机上FTP登陆时的用户名和密码<Quidway>system-view/进入到系统视图/[Quidway]ftp server enable /启动FTP服务/% FTP server has been started[Quidway]local-user h3c /增加一个本地用户，用户名为h3c/New local user added.[Quidway-luser-ftp]password simple h3c /配置用户名为h3c的密码为h3c/ [Quidway-luser-ftp]service-type ftp ftp-directory flash://指定此用户的服务类型为ftp,且ftp后的上传下载目录为flash下/步骤3、将下载到本地c:\ftp目录下的BOOTROM文件和VRP文件解压缩，将大小为512K 的BOOTROM文件（*.btm）更名为bootromfull，将VRP(*.bin/*.app)文件更名为system。
华为VR升级工具使用说明
华为VR升级工具使用说明本文档旨在介绍华为VR升级工具的安装及使用流程。
一、注意事项：1、华为VR升级工具仅支持在Windows 10 64位操作系统上对VR设备进行固件升级；2、华为VR升级工具支持对VR 2代、VR 3代产品的升级。
二、升级工具使用流程1、请将从华为消费者官网下载的华为VR升级工具（HuaweiVRUpdater）压缩包解压到本地目录，双击运行其中的HuaweiVRUpdater_10.0.0.XXX.exe。
运行后会出现如下界面。
您可以点击“一键升级”按钮，此时会提示您先阅读并勾选同意华为VR升级工具使用协议。
3、当您阅读完并勾选同意使用协议后，点击“一键升级”按钮，程序会检测有没有装过升级驱动，如果没有的话，则弹出设备驱动程序安装向导，请您先安装升级驱动。
4、当您安装完驱动后开始升级时，如果弹出如下对话框，说明您的系统缺少升级所需的微软动态库。
请您参照对话框说明，从正规途径获取所需的动态库，并放置到对应的目录下，确保升级环境完备。
5、接下来，当您点击一键升级按钮时，程序会检测VR设备有没有连接电脑，若未连接，则会弹出消息提示连接VR设备。
若已连接设备，程序会开始检测设备是否可以开始升级。
检测到后，会开始走升级流程。
请您耐心等待升级流程，直到弹框提示您升级成功。
至此，一次完整的VR设备升级流程结束，您可以开始体验最新的设备固件版本。
6、如果您在升级过程中，由于硬件连接松动导致VR设备与电脑的连接断开，或者由于误操作将连接线断开，那么此时VR设备将停留在升级状态，无法正常使用。
为了恢复正常使用，您可以将VR设备和电脑再次连接，并且点击“一键升级”按钮，此时由于系统无法识别到您的设备是VR 2代还是VR 3代，会弹出选择界面，让您主动根据所连接的设备，选择对应的固件进行升级，如下图所示。
请您务必选择正确后再开始升级，否则可能造成设备误升级而最终损坏。
华为AR系列路由器故障处理指南
HuaweiAR150&AR160&AR200&AR1200&AR2200&AR3200系列企业路由器V200R005C20故障处理文档版本03发布日期2014-07-25版权所有 © 华为技术有限公司 2014。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：前言读者对象本文档介绍了常见故障的处理流程和处理方法。
本文档主要适用于以下工程师：l数据配置工程师l调测工程师l网络监控工程师l系统维护工程师符号约定在本文中可能出现下列标志，它们所代表的含义如下。
命令行格式约定产品软件和网管软件版本配套关系产品软件和网管软件版本配套关系如下所示。
修订记录修改记录累积了每次文档更新的说明。
最新版本的文档包含以前所有文档版本的更新内容。
文档版本 03 (2014-07-25)该版本的更新如下：修改：l9.6 报文头获取功能文档版本 02 (2014-06-30)该版本的更新如下：修改：l 4.2 使用配置文件恢复缺省配置文档版本 01 (2014-04-10)第一次正式发布。
目录前言 (ii)1 维护工程师必读 (1)1.1 故障处理注意事项 (2)1.2 备份网络关键数据 (2)1.3 故障处理流程 (2)1.4 故障处理求助方式 (2)1.4.1 华为企业业务技术支持网站 (2)1.4.2 热线电话&Email (3)2 密码遗忘 (4)2.1 恢复Console口密码 (5)2.2 恢复telnet登录密码 (10)2.3 恢复BootROM密码 (11)3 常用信息采集 (13)3.1 概述 (14)3.2 一键信息采集 (14)3.3 获取日志信息 (14)4 系统维护方法 (16)4.1 AR150&160&200系列使用RESET键恢复缺省配置 (17)4.2 使用配置文件恢复缺省配置 (18)4.3 重启设备 (18)4.4 升级系统 (18)4.5 使用FTP/TFTP传输文件 (19)5 设备启动故障 (22)5.1 启动后串口无输出或输出乱码 (23)5.2 设备无故重启 (23)6 硬件故障 (25)6.1 电源故障 (26)6.1.1 设备不上电 (26)6.1.2 电源指示灯红色常亮 (26)6.2 风扇故障 (27)6.2.1 风扇模块噪音很大，STATUS指示灯为红色快闪状态 (27)6.3 设备启动异常 (28)6.3.1 设备无法启动，console接口打印异常 (29)6.4 单板故障 (31)6.4.1 单板无法上电 (31)6.4.2 系统软件升级后单板不能注册 (32)6.4.3 单板在运行过程中异常复位 (33)6.5 接口故障 (33)6.5.1 E1接口物理层不能UP (33)6.5.2 E1接口通讯异常 (34)6.5.3 光接口对接不能UP (35)6.5.4 8AS接口没有打印信息 (37)6.5.5 G.SHDSL端口无法激活 (37)6.6 存储器故障 (38)6.6.1 SD卡/USB存储器无法写入 (38)7 Memory故障 (39)8 License故障 (41)8.1 传统License激活失败 (42)9 常用故障诊断命令和功能 (43)9.1 Display命令 (44)9.1.1 display命令概述 (44)9.1.2 display命令中的正则表达式 (44)9.1.3 常用display命令 (48)9.2 Reset命令 (50)9.2.1 reset命令概述 (50)9.2.2 与报文统计相关的两条reset命令 (50)9.2.3 Reset命令的使用 (50)9.3 Ping和Tracert命令 (51)9.4 告警功能 (54)9.5 日志功能 (55)9.6 报文头获取功能 (55)10 指示灯速查表 (58)10.1 风扇模块指示灯 (59)10.2 电源模块指示灯 (59)10.3 SRU主控板指示灯 (62)1维护工程师必读关于本章1.1 故障处理注意事项1.2 备份网络关键数据1.3 故障处理流程1.4 故障处理求助方式1.1 故障处理注意事项维护工程师开展故障定位和处理工作前，请仔细阅读并遵循以下事项：l发生故障时请先评估是否为紧急故障，是紧急故障请使用预先制定的紧急故障处理方法尽快恢复故障模块，进而恢复业务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 升级操作系统1.1 准备升级工具升级前，需要准备以下工具：●操作终端，可以是台式机或者便携机。
●网线、串口线。
●如果采用FTP、SFTP或TFTP方式升级，AR可以作为TFTPClient、SFTP Server、SFTP Client、FTP Client或FTP Server，需要准备相对应的TFTP Server、SFTP Server、SFTP Client、FTP Server或FTP Client软件。
1.2 查询当前软件版本信息用户视图下，使用display version命令查看设备正在运行的系统软件的版本，确认当前版本符合升级前的版本要求。
1.2.1 场景三：AR作为TFTP Client，PC作为TFTP Server这里以设备作为TFTP Client为例进行说明。
TFTP Server软件由用户自己购买、安装，TFTP Server程序建议使用TFTPD32软件。
将PC作为TFTP服务器，在PC上运行TFTP Server程序并进行相应设置CONSOLE登录设备后：配置ip地址与tftp server连通tftp serverip get 1.3 备份Flash/SD卡中的重要文件Flash或SD卡中的重要文件一定要在升级之前备份。
重要文件包括：升级前系统使用的系统软件、配置文件、License文件和补丁文件。
备份补丁文件、License文件的方法和系统软件类似，这里不再单独举例说明。
以通常AR1220VW为例，假设当前系统的系统软件为以AR1220-，数据配置文件为iascfg.zip（V200R007C00SPC900版本的默认配置文件为vrpcfg.zip）。
备份系统软件有如下方式：AR作为FTP Server备份系统软件AR作为FTP Client备份系统软件AR作为TFTP Client备份系统软件AR作为SFTP Client备份系统软件1.3.1 方法三：AR作为TFTP Client步骤 1设置TFTP服务器（参照“3.11.3 场景三：AR作为TFTP Client，PC 作为TFTP Server”进行设置）要确保备份过程中TFTP的应用程序不能关闭。
备份系统软件和配置文件到TFTP服务器上备份之前先看一下要备份的文件大小，备份结束后比较一下传输大小、备份到服务器上的文件大小，确认备份成功。
对于使用SD卡的设备如AR2220和AR3260，以AR2220为例，备份操作如下：<Huawei> dir sd1:/*.ccDirectory of sd1:/Idx Attr Size(Byte) Date Time(LMT) FileName0 -rw- 69,129,984 Apr 23 2011 13:51:47 AR2220-1,929,520 KB total (1,860,311 KB free)<Huawei> dir sd1:/*.zipDirectory of sd1:/Idx Attr Size(Byte) Date Time(LMT) FileName0 -rw- 1,197 Apr 23 2011 14:01:47 iascfg.zip1,929,520 KB total (1,860,311 KB free)对于使用Flash卡的设备如AR150&AR160&AR200&AR1200，以AR1220为例，备份操作如下：<Huawei>dir flash:/*.ccDirectory of flash:/Idx Attr Size(Byte) Date Time(LMT) FileName0 -rw- 47,393,408 Mar 22 2012 23:48:48 AR1220-468,336 KB total (428,432 KB free)<Huawei>dir flash:/*.zipDirectory of flash:/Idx Attr Size(Byte) Date Time(LMT) FileName0 -rw- 843,312 Mar 22 2012 17:38:24 web.zip1 -rw- 445 Mar 22 2012 23:59:52 iascfg.zip468,336 KB total (428,432 KB free)在AR上通过执行以下命令进行备份，以AR1220VW为例，假设备份的系统软件名为，备份的配置文件名为iascfg-bak.zip。
<Huawei> tftp 10.164.30.29 put AR1220-Info: Transfer file in binary mode.Uploading the file to the remote TFTP server. Please wait... 69129984 bytes send in 341 seconds.TFTP: Uploading the file successfully.<Huawei> tftp 10.164.30.29 put iascfg.zip iascfg-bak.zipInfo: Transfer file in binary mode.Uploading the file to the remote TFTP server. Please wait...1197 bytes send in 1 second.TFTP: Uploading the file successfully.----结束1.4 检查Flash/SD卡中的剩余空间步骤 1检查剩余空间在用户视图执行dir命令，查看Flash/SD卡中的剩余空间，确认Flash/SD卡中有足够的剩余空间容纳待升级版本的系统软件。
下面以设备使用Flash卡为例。
<Huawei> dir flash:/Directory of flash:/Idx Attr Size(Byte) Date Time(LMT) FileName0 -rw- 69,129,984 Apr 23 2011 13:51:47 AR1220-1 -rw- 1,738,816 Apr 23 2011 13:55:29 web.zip2 -rw- 396 Apr 23 2011 13:55:32 rsa_host_key.efs3 -rw- 540 Apr 23 2011 13:55:52 rsa_server_key.efs1,929,520 KB total (1,860,311 KB free)如果Free空间大于升级目标版本系统软件的大小，则说明空间足够。
否则，需要删除不需要使用的文件（请执行步骤2）。
AR513设备升级必须要预留系统软件大小+160M的空间，否则将升级失败。
步骤 2删除不需要使用的文件如果剩余空间小于升级目标版本系统软件的大小，需要删除不需要使用的文件。
系统软件（以“.cc”或者“.zip”结束）、配置文件（以“.cfg”或“.zip”结束）、License文件（以“.dat”结束）请在确认不需要使用后再删除。
在用户视图下执行如下命令删除Flash/SD卡上不需要使用的文件。
使用delete命令删除的文件将被保存到回收站中，可以使用undelete命令恢复回收站中的文件，保存到回收站中的文件仍然会占用Flash/SD卡空间。
reset recycle-bin命令将删除回收站中的所有文件，这些文件将永久删除，不能恢复。
或者使用delete /unreserved命令彻底删除文件，该命令的作用等于先执行delete命令再执行reset recycle-bin命令。
# 删除当前Flash/SD卡上的多余文件。
<Huawei> delete flash:/iascfg1.zipDelete flash:/iascfg1.zip? (y/n)[n]:yInfo: Deleting file flash:/iascfg1.zip...succeed.# 删除到回收站中的文件可以使用下面命令恢复。
<Huawei> undelete flash:/iascfg1.zipUndelete flash:/iascfg1.zip?[Y/N]:y%Undeleted file flash:/iascfg1.zip.# 执行下面命令彻底删除回收站中的无用文件。
<Huawei> reset recycle-bin flash:# 执行下面命令可以直接彻底删除文件，该文件不会进入回收站。
<Huawei> delete /unreserved flash:/iascfg1.zip1.5 设置系统软件设置系统软件前，首先需要判断设备是单主控还是双主控。
其次，再决定执行哪种方式设置系统软件。
AR设备中：●单主控设备包括：AR150&AR160&AR200&AR500&AR1200&AR2200系列●双主控设备包括：AR3200系列1.5.1 单主控系列步骤 1设置设备启动时使用的系统软件startup system-software 更改主控板的启动系统软件为新加载的系统软件。
<Huawei> startup system-software flash:/This operation will take several minutes, pleasewait............................................................................................................................................................................................................................................... .............................. .............................. ............................................................Info: Succeeded in setting the file for booting system使用display startup命令查看下次启动所用的系统软件是否为新加载的系统软件。
