FM2A85X Extreme6 华擎主板手册
华擎 B85 Anniversary 主板说明书
121简体中文B85 Anniversary1.2 规格平台•ATX 规格尺寸•固态电容器设计•高密度防潮纤维电路板CPU•支持新款第 4 代和第 4 代 Intel® Core TM i7/i5/i3/Xeon®/Pentium®/Celeron® 处理器 (Socket 1150)•高性能数字供电•4CPU供电设计•支持 Intel® Turbo Boost 2.0 技术芯片集•Intel® B85内存•双通道 DDR3 内存技术•4 x DDR3 DIMM槽•支持 DDR3 1600/1333/1066 非 ECC，非缓冲内存•支持系统内存容量： 32GB（见“注意”）•支持 Intel® Extreme Memory Proile (XMP)1.3/1.2扩充槽• 1 x PCI Express 3.0 x16插槽（PCIE2：x16 模式)•5 x PCI Express 2.0 x1槽图形•只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视效和 VGA 输出。
•支持 Intel® HD Graphics 内置视效: Intel® 快速同步视频，采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel®InTru TM 3D、Intel® Clear Video HD 技术、Intel® Insider TM、Intel® HD Graphics 4400/4600•Pixel Shader 5.0、DirectX 11.1•最大共享内存 1792MB•3个图形输出选项： D-Sub、DVI-D 和 HDMI•支持三台显示器•支持HDMI，最大分辨率可达1920x1200 @ 60Hz•支持 DVI-D，60Hz 时最大分辨率达 1920x1200•支持 D-Sub，60Hz 时最大分辨率达 1920x1200122B85 AnniversaryLip Sync、Deep Color (12bpc), xvYCC和HBR（高位速率音频）•通过DVI-D和HDMI端口支持HDCP•通过DVI-D和HDMI端口支持全高清1080p Blu-ray (BD)播放音频• 5.1 CH 高清音频（Realtek ALC662 音频编解码器）•支持防突波(华擎全防护)•ELNA专业音效电容LAN•PCIE x1 千兆网卡 10/100/1000 Mb/s•Realtek RTL8111GR•支持远端開机功能 (Wake-On-W AN)•支持网络唤醒功能 (Wake-On-LAN)•支持防雷击/防 ESD 静电(华擎全防护)•支持网线侦测•支持 Energy Eicient Ethernet 802.3az•支持 PXE•支持网众、网维大师、锐起、易游无盘软件后面板 I/O•1 x PS/2 鼠标接口•1 x PS/2 键盘接口•1 x D-Sub 接口•1 x DVI-D 接口•1 x HDMI 接口•4 x USB 2.0 接口 (支持防 ESD 静电(华擎全防护))•2 x USB 3.0 接口 (支持防 ESD 静电(华擎全防护))•1 x RJ-45 网卡接口 LED 指示灯 (ACT/LINK LED 和 SPEEDLED)•HD 音频插孔: 线性输入 / 前置喇叭 / 麦克风存储•4 x SATA3 6.0 Gb/s 接口，支持 NCQ、AHCI 和热插拔•2 x SATA2 3.0 Gb/s 接口，支持 NCQ、AHCI 和热插拔123接口• 1 x TPM接脚•1 x 电源LED接头•2 x CPU风扇接口（1 x 4针, 1 x 3针）•2 x 机箱风扇接口(1 x 4针, 1 x 3针)•1 x 电源风扇接口（3针）•1 x 24针ATX电源接口•1 x 8针12V电源接口•1 x PCIe电源接口•1 x 前面板音频接口•1 x SPDIF 输出接口•2 x USB 2.0接脚（支持4个USB 2.0端口，支持防ESD静电(华擎全防护)）•1 x USB 3.0接脚（支持2个USB 3.0端口，支持防ESD静电(华擎全防护)）BIOS功能特点•32Mb AMI UEFI Legal BIOS，支持多语言GUI •ACPI 1.1兼容唤醒事件•SMBIOS 2.3.1支持•CPU、DRAM, PCH 1.05V电压多次调整硬件监控•CPU/机箱温度感测（除CHA_FAN2）•CPU/机箱/电源风扇转速计•CPU/机箱静音风扇（根据CPU温度自动调整机箱风扇速度）（除CHA_FAN2）•CPU/机箱风扇多种速度控制（除CHA_FAN2）•电压监控： +12V、+5V、+3.3V、CPU Vcore操作系统•Microsot® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit/ 7 32-bit / 7 64-bit认证•FCC、CE、WHQL•ErP/EuP支持（需要支持ErP/EuP的电源）* 有关详细产品信息，请访问我们的网站： 124B85 Anniversary须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。
华擎主板BIOS文字说明
华擎主板BIOS文字说明BIOS 設置程序（BIOS SETUP UTILITY）簡介本部分說明如何運用B I O S 設置程序配置您的系統。
主板上的快閃存儲器儲存著B I O S 設置程序。
當您啟動電腦時，您可以運行B I O S 設置程序。
請在開機自檢（POST ，Power-On-Self-Test）時按<F2> 進入BIOS 設置程序，否則，開機自檢將繼續常規的檢測。
如果您希望在開機自檢后進入BIOS 設置程序，請按<Ctrl> + <Alt> + <Delete> 組合鍵或者按機箱上的重啟（r e s e t ）按鈕重新啟動系統。
您也可以用系統關機再開機的切換方式重新啟動系統。
因為BIOS 程序會不時地更新，下面的BIOS 設置界面和描述僅供參考，可能與您所看到的界面並不完全相符。
BIOS 菜單欄界面的頂部有一個包括以下選項的菜單欄:Main 設置系統時間/ 日期信息Advanced 設置高級B I O S 功能H/W Monitor 顯示當前硬件狀態Boot 設定引導電腦進入操作系統的默認驅動器Security 設置安全功能Exit 退出當前界面或B I O S 設置程序使用< > 鍵或者< > 鍵在菜單欄上選擇其中一項，並按<Enter>進入下一層界面。
導航鍵請查閱下面的表格瞭解每一個導航鍵的功能描述。
導航鍵功能描述/ 移動指針向左或者向右選擇界面/ 移動指針向上或者向下選擇項目+ / - 更改選定項目的選項<Enter> 打開選定的界面<F1> 顯示一般幫助界面<F9> 載入所有設置項目的最佳缺省值<F10> 保存更改並退出B I O S 設置程序<ESC> 跳到退出界面或者退出當前界面<1>.Main Screen（主界面）當您進入B I O S 設置程序時，主界面將會顯現並顯示系統概況。
FM2A85X Extreme4_CN
華擎 FM2A85X Extreme4 主板 (ATX 規格 ) 華擎 FM2A85X Extreme4 快速安裝指南 華擎 FM2A85X Extreme4 支持光盤 四條 Serial ATA(SATA) 數據線 ( 選配 ) 一塊 I/O 擋板
ASRock提醒您 ...
為了在 Windows® 8 / 8 64-bit / 7 / 7 64-bit / VistaTM / VistaTM 64bit 系統中取得更好的性能，建議您在BIOS中將Storage Configuration （存儲配置）選項設成AHCI模式。關于BIOS設置程序，請參見支持光盤中 的“User Manual”以了解相詳細信息。
設定
默認設置
清除 CMOS
注意： C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認 設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。
簡體中文
Rear Panel I/O ( 后面板輸入 / 輸出接口 )
SATA3 USB 3.0
連接頭
- Realtek RTL8111E - 支持网路喚醒（Wake-On-LAN） - 支持網路線偵測功能 - 支持 Energy Efficient Ethernet 802.3az - 支持 PXE I/O 界面 - 1 個 PS/2 鼠標 / 鍵盤接口 - 1 個 D-Sub 接口 - 1 個 DVI-D 接口 - 1 個 HDMI 接口 - 1 個光纖 SPDIF 輸出接口 - 2 個可直接使用的 USB 2.0 接口 - 1 個 eSATA3 接口 - 6 個可直接使用的 USB 3.0 接口 - 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

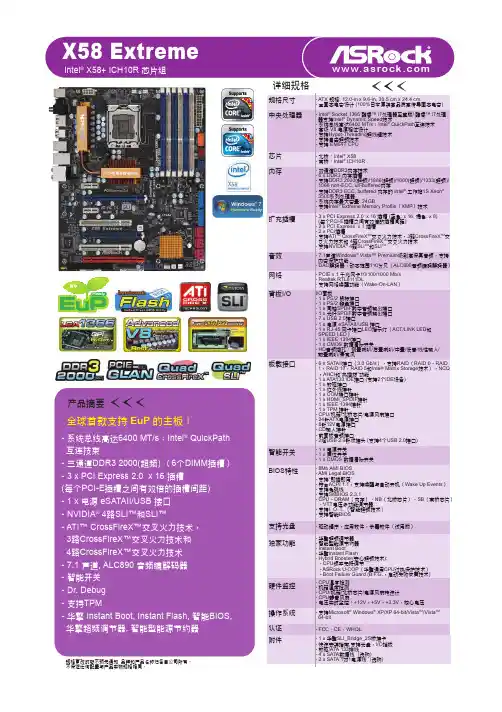

华擎 X58 Extreme 说明书
Intel® X58+ ICH10R 芯片組X58 Extreme規格更改時恕不預先通知 品牌和產品名稱歸各自公司所有。
不保證任何配置与產品實物規格相同。
擴充插槽音效网絡背板I/O板載接口BIOS特性智能開關支持光盤獨家功能附件認證硬件監控操作系統(每個PCI-E插槽之間有雙倍的插槽間距)- 2 x PCI Express x 1 插槽- 2 x PCI插槽- 支持ATI TM CrossFireX TM交叉火力技術，3路CrossFireX TM交叉火力技術和 4路CrossFireX TM交叉火力技術- 支持NVIDIA® 4路SLI TM和SLI TM- 7.1聲道Windows® Vista™ Premium級別高保真音頻，支持內容保護功能- DAC解碼器，動態范圍110分貝（ALC890音頻編碼解碼器）- PCIE x 1 千兆网卡10/100/1000 Mb/s- Realtek RTL8111DL- 支持网絡喚醒功能（Wake-On-LAN）- 6 x SATAII接口（3.0 Gb/s），支持RAID（RAID 0，RAID1，RAID 10，RAID 5和Intel® Matrix Storage技術），NCQ，AHCI和“熱插拔”功能- 1 x ATA133 IDE接口 (支持2個IDE設備)- 1 x 軟驅接口- 1 x 紅外線接針- 1 x COM端口接針- 1 x HDMI_SPDIF接針- 1 x IEEE 1394接針- 1 x TPM 接針- CPU/机箱/北橋芯片/電源風扇接口- 24針ATX電源接口- 8針12V電源接口- CD輸入接針- 前面板音頻接口- 2組USB 2.0針狀接頭 (支持4個USB 2.0接口)- 8Mb AMI BIOS- AMI Legal BIOS- 支持“即插即用”- 符合ACPI 1.1，支持喚醒与自動開机（Wake Up Events）- 支持免跳線- 支持SMBIOS 2.3.1- CPU、DRAM（內存）、NB（北橋芯片）、SB（南橋芯片）、VTT電壓多功能調節器- 支持I. O. T. （智能超頻技術）- 支持智能BIOS- 1 x 電源開關- 1 x 复位開關- 1 x CMOS 數据清除開關- 驅動程序，應用軟件，殺毒軟件（試用版）- 華擎超頻調節器- 智能型能源節約器- Instant Boot- 華擎Instant Flash- Hybrid Booster(安心超頻技術):- CPU頻率無段調節- ASRock U-COP（華擎通用CPU過熱保護技術）- Boot Failure Guard (B.F.G.，啟動失敗恢复技術)- 支持Microsoft® Windows® XP/XP 64-bit/Vista TM/Vista TM64-bit- FCC，CE，WHQL- 1 x 華擎SLI_Bridge_2S橋接卡- 快速安裝指南,支持光盤，I/O擋板- 軟驅/ATA 133排線- 4 x SATA數據線 (選購)- 2 x SATA 1對1電源線 (選購)- CPU溫度檢測- 机箱溫度檢測- CPU/机箱/北橋芯片/電源風扇轉速計- CPU靜音風扇- 電壓實時監控：+12V，+5V，+3.3V，核心電壓I/O面板- 1 x PS/2 鼠標接口- 1 x PS/2 鍵盤接口- 1 x 同軸SPDIF數字音頻輸出端口- 1 x 光纖SPDIF數字音頻輸出端口- 7 x USB 2.0接口- 1 x 電源 eSATAII/USB 接口- 1 x RJ-45 网卡接口LED指示燈（ACT/LINK LED和SPEED LED）- 1 x IEEE 1394接口- 1 x CMOS 數据清除開關- HD音頻插孔：側置喇叭/后置喇叭/中置/低音/線性輸入/前置喇叭/麥克風EuP Ready華擎即時開机功能 (Instant Boot)華擎即時開机（ASRock Instant Boot ）是華擎獨家創新的功能。
华擎主板用户指南
8
步骤 6：按 <1>─<2> 键选择创建选项。如果您选择 <1>“Auto Create”（自 动创建），“Disk 1”(优先级主盘)将成为源盘。如果您选择 <2>“Manual Create”（手动创建），第一个被选择的硬盘将成为源盘。
SiS RAID BIOS Setting Utility
3. 在您搭建新的 RAID 阵列之前，请检查您的硬盘状况。
在您使用 RAID 功能之前，请仔细阅读下列“SiS SATA Driver”和“SiS RAID BIOS Setting Utility” 的限制条款。
“SiS SATA Driver”和“SiS RAID BIOS Setting Utility”
SiS RAID BIOS Setting Utility
RAID Setup
* Current Created Raid *
RAID Type: <1> JBOD <2> RAID 0 <3> RAID 1: 2
[Q] : Exit current menu
Location
Disk 1 Disk 2
4
RAID 1 (数据镜像)
RAID 1 又称数据镜像，从一个驱动器复制保留一个相同的镜像到另一 个驱动器。磁盘阵列管理软件会指引所有操作以确保驱动器幸免于难， 哪怕一个驱动器发生故障后，另一个驱动器还能够保留一份完整的数 据，从而为整个系统提供了数据保护和超强容错功能。
注意
这款主板支持 RAID 1 热交换功能，该功能允许用户以一个好的硬 盘动态替换已损坏的硬盘并且不会丢失数据。然而，这个 RAID 1 热交换功能需要更新驱动程序来支持。附在支持光盘里的 SATA 驱动程序不支持RAID 1 热交换。如果 RAID 1 阵列中的一个硬盘 被热插拔，RAID 硬盘将进入保护模式以防止数据的丢失。此时请 删除 RAID 1 并关闭系统。插入新的硬盘，并再次启动系统重新创 建 RAID 1 磁盘。您可以在 SATA BIOS里(按 <Ctrl>-<S> 键进入)， 或者在 SiS RAID 应用程序里映像数据。请访问华擎网站了解驱动 程序的更新信息。
华擎890GXExtreme3主板说明书
ASRock 890GX Extreme3 QVL Rev 1.02DDR3-1800 (OC)Size Vendor Module P/N.SS/DS Chip Brand Part No.Dual-channel 1GB Kingston KHX2000C9D3K3/3GX SS 2 pcs1GB Kingston KHX16000D3T1K3/3GX SS 2 pcs2GB Kingston KHX2333C9D3T1K2/4GX DS 2 pcs2GB Kingston KHX2250C9D3T1K2/4GX DS 2 pcs2GB Kingston KHX2133C9AD3T1K2/4GX DS 2 pcs2GB Kingston KHX2000C9AD3T1K2/4GX DS 2 pcs2GB G.SKILL F3-17066CL9T-6GBTD DS 2 pcs2GB G.SKILL F3-17600CL8D-4GBPS DS 2 pcs2GB ADATA Plus , DDR3-2200+ v2.0DS AX3U2200PB2G8-DP2 2 pcs2GB ADATA Gaming , DDR3-2200G v2.0DS AX3U2200GB2G9-DG2 2 pcs2GB ADATA Gaming , DDR3-2000G v2.0DS AX3U2000GB2G9-DG2 2 pcs2GB ADATA Xtreme , DDR3-2000X DS 2 pcs2GB Winchip GDF2GB18L090C94GK DS 2 pcsDDR3-1600Size Vendor Module P/N.SS/DS Chip Brand Part No.Dual-channel 4GB Kingston KHX1600C9D3K2/8G DS V1GB Kingston KHX12800D3/1G DS V2GB Kingston KHX1600C9D3X2K2/4GX DS V2GB Kingston KHX12800D3/2G DS V2GB Kingston KHX12800D3K2/4G SS V1GB Kingston KHX13000D3LLK2/2GX SS V1GB Kingston KHX12800D3K3/3GX SS V1GB Kingston KHX14400D3/1G SS V2GB Kingston KHX1600C7D3K2/4GX DS V2GB Kingston KHX1600C9D3K2/4GX DS V1GB A-DATA DDR3-1600X SS V2GB A-DATA DDR3-1600X DS V2GB Aeneon AXH860UD20-16H DS V1GB Aeneon AXH760UD10-16H SS V1GB Apacer78.0AGCA.BN0SS V2GB Apacer78.AAGCA.BN1DS V2GB CORSAIR CM3X2G1600C9DHXNV DS V2GB CORSAIR CM3X2048-1600C7DHXIN)DS V1GB CORSAIR CM3X1024-1600C7DHXIN SS V1GB Crucial BL12864BA1608.8SFB(XMP)SS V4GB GEIL GVP324GB1600C9HC DS V4GB GEIL GET316GB1600C9QC DS V1GB GEIL GV32GB1600C8DC SS V1GB G.SKILL F3-12800CL7D-2GBHZ SS V2G G.SKILL F3-12800CL7D-4GBBHZ DS V2GB G.SKILL F3-12800CL7D-4GBPI DS V2GB G.SKILL F3-12800CL9D-4GBNQ DS V2GB G.SKILL F3-12800CL9D-4GBECO DS V2GB OCZ OCZ3BE1600C8LV4GK DS V1GB OCZ OCZ3P16002GK SS V1GB OCZ OCZ3P1600EB1G(XMP)SS V1GB OCZ OCZ3T1600XM2GK SS V2GB OCZ OCZ3P1600EB4GK DS V2GB OCZ OCZ3RPR16004GK DS V1GB OCZ OCZ3P1600EB2GK SS V1GB PATRIOT PVS32G1866LLK SS V1GB Patriot PVS34G1600LLKN DS V1GB PQI MFADR322LA0101-08A3DS V1GB Team TXD32048M16000HC7SS V1GB Team TXD32048M1866HC8DC SS V1GB Transcend TX1800KLU-2GK SS V1GB Qimonda IMNH1GU13A1F1C-XPH DS VDDR3-1333Size Vendor Module P/N.SS/DS Chip Brand Part No.Dual-channel 1G A DATA AD31333001GOU(AD63I1A08)DS ADATA AD30908CBD-15HG V2G A DATA AD31333002GMU(EL63I1B16)DS ELPIDA J1108BABG-DJ-E V1GB A-DATA SC63I1B16DS SAMSUNG K4B1G0846D V1GB Apacer78.01GC8.422SS Elpida J1108BABG-DJ-E V2GB Apacer78.A1GC6.421DS Elpida J1108BABG-DJ-E V1GB Aeneon AEH760UD00-13H DS AENEON AEH93R13H V2GB Aeneon AEH860UD00-13H DS AENEON AEH03R13H V1GB BUFFALO FSX1333D3G-1G SS V1GB BUFFALO FSX1333D3G-2G DS V2GB CORSAIR CM3X2048-1333C9DHX DS V1GB CORSAIR CM3X1024-1333C9DS V1GB CORSAIR CM3X1024-1333C9DHX DS V1GB CORSAIR CM3X1024-1333C9DHX DS V2GB Elixir M2F2G64CB8HA4N-CG DS Elixir N2CB1G80AN-CG V4G GEIL GET316GB1333C9QC DS V1GB GEIL GV32GB1333C7DC SS V1G G.SKILL F3-10600CL9D-2GBNQ SS V1GB G.SKILL F3-10600CL7D-2GBPI SS V1GB G.SKILL F3-10600CL8D-2GBHK SS V1GB G.SKILL F3-10600CL9D-2GBPK SS V2GB G.SKILL F3-10666CL9D-4GBPK DS V1GB G.SKILL F3-10666CL8D-4GBHK DS V2GB G.SKILL F3-10666CL8D-4GBRM DS V2GB G.SKILL F3-10666CL8D-4GBECO DS V1GB Kingston KVR1333D3N9/1G SS Elpida J1108BASE-DJ-E V2GB Kingston KVR1333D3N9/2G DS Elpida J1108BASE-DJ-E V1GB Kingston KHX11000D3ULK2/2G DS N/A V1GB KingMax FLFD45F-B8EE9SS Elpida J1108BASE-DJ-E V1GB KingMax FLFD45F-B8MF9SS Micron8ED22D9JNM V2GB KingMax FLFE85F-B8MF9DS Micron8ED22D9JNM V1GB Micron MT8JTF12864AY-1G4BYES SS Micron Z9HWR V2GB Micron MT16JTF25664AY-1G4BYES DS Micron Z9HWR V2GB Micron MT16JTF25664AY DS Micron8HD22D9JNM V1GB Nanya NT1GC64B88A0NF-CG SS Nanya NT5C8128M8AN-CG V2GB Nanya NT2GC64B8HA0NF-CG DS Nanya NT5C8128M8AN-CG V1GB Nanya NT1GC72B89A0NF-CF SS Nanya NT5CB128H8AN-CF V2GB NCP ELPH8AUDR-13M88DS Elpida J1108BASE-DJ-E V2GB OCZ OCZ3P1333LV6GK DS V2GB OCZ OCZ3X1333LV6GK DS V2GB OCZ OCZ3V1333LV6GK DS V2GB OCZ OCZ3G1333LV6GK DS V1GB OCZ OCZ3RPX1333EB2GK SS V2GB OCZ OCZ3P13334GK DS V512MB OCZ OCZ3P13331GK SS V1GB OCZ OCZ3P13332GK DS V2GB OCI04902G16DJ9U4A DS V2G PATRIOT PSD32G13332DS ELPIDA J1108BASE-DJ-E V512MB Patriot PDC32G1333LLK SS V1GB PQI MFACR322LA0101-08A1DS PQI PQC3648S15R V512MB Qimonda IMSH51U03A1F1C-13H SS Qimonda IDSH51-03A1F1C-13H V512MB Qimonda IMSH51U03A1F1C-13G SS Qimonda IDSH51-03A1F1C-13G V2GB Qimonda IMSH2GU13A1F1C-13H DS Qimonda IDSH1G-03A1F1C-13H V1GB Qimonda IMSH1GE13A1F1C-13H DS Qimonda IDSH51-03A1F1C-13H V1GB Samsung M391B2873DZ1SS SEC SEC 813 HCH9V1GB SAMSUNG M378B2873DZ1-CH9SS SAMSUNG K4B1G0846D V2GB SAMSUNG M378B5673DZ1-CH9DS SAMSUNG K4B1G0846D V2GB Silicon Power SP002GBLTU133S02DS ELPIDA V1GB Silicon Power SP001GBLTU133S02SS ELPIDA V1GB Transcend TS128MLK64V3U SS SAMSUNG K4B1G0846D V2GB Transcend TS256MLK64V3U DS SAMSUNG K4B1G0846D V512MB TwinMOS8HCBJU-ED SS Elpida J5308BASE-DG-E V1GB Team TXD31024M1333HC7SS V2GB Team TED32048M1333HC9DS V1GB Team TED31024M1333HC9SS V1GB Winchip GDF1GB68L150C9DS Winchip AHI648EES-13K VDDR3-1066Size Vendor Module P/N.SS/DS Chip Brand Part No.Dual-channel4GB Kingston KVR1066D3N7/4G DS SAMSUNG K4B2G0846B HCF8V512MB Kingston KVR1066D3N7/512SS Elpida J5308BASE-AC-E V1GB Kingston KVR1066D3N7/1G DS Elpida J5308BASE-AE-E V2GB Kingston KVR1066D3N7/2G DS Samsung K4B1G0846C ZCF8V1GB A-DATA M3OEL3G3I4130A1B5Z DS Elpida J5308BASE-AE-E-S V512MB A-DATA EL6YG1908SS Elpida J5308BASE-AC-E V1GB A-DATA EL6YG1A16DS Elpida J5308BASE-AC-E V1GB Aeneon AEH660UD-10FA98X DS AENEON AEH93R10F V1GB Aeneon AEH760UD00DS AENEON AEH93R10F V512MB BUFFALO D3U1066-S512SS Elpida J5308AASE-AC-E V1GB CORSAIR CM3X1024-1066C7DS N/A Heat-Sink Package V2GB Crucial CT25664BA1067.16SFD DS MICRON D9JNL V1GB Crucial CT12864BA1067.8SFB SS MICRON Z9HWQ V1GB Elpida EBJ11UD8BAFA-AG-E DS Elpida J5308BASE-AC-E V512MB Elpida EBJ51UD8BAFA-AE-E SS Elpida J5308BASE-AC-E V2GB Elixir M2F2G64CB8HA4N-BE DS elixir N2CB1G80AN-BE V1GB G.SKILL F3-8500CL7D-2GBNQ SS V1GB G.SKILL F3-8500CL6D-2GBHK SS V1GB Hynix HMT112U6AFP8C-G7N0SS HYNIX H5TQ1G83AFPG7C V1GB Hynix HYMT112U64ZNF8-G7SS HYNIX HY5TQ1G831ZNFP-G7V2GB Hynix HYMT125U64ZNF8-G7DS HYNIX HY5TQ1G831ZNFP-G7V2GB Hynix HMT125U6AFP8C-G7N0DS Hynix H5TQ1G83AFP V1GB KINGMAX FLED45F-A8EB7DS Elpida J5308BASE-AE-E V1GB Micron MT8JTF12864AY-1G1D1SS Micron7VD22V2GB Micron MT16JTF25664AY-1G1D1DS Micron7VD22V512MB Micron MT4JTF6464AY SS Micron7IBI2 Z9HXV V1GB Micron MT8JTF12864AY SS Micron7GBI2 Z9HWQ V2GB Micron MT16JTF25664AY DS Micron8DD22D9JNL V512MB Nanya NT512C72B89A0NY-BE SS Nanya NT5CB64M8AN-BE V2GB Nanya NT2GC64B8HA0NF-BE DS Nanya NT5C8128M8AN-BE V 1G PQI MFAB322LA0101-07B1DS PQI PQB3648S19R V1GB PATRIOT PSD31G106681SS Micro7GB12 Z9HWQ V1GB Qimonda IMSH1GU03A1F1C-10G SS QIMONDA IDSH1G-03A1F1C-10G V1GB Qimonda IMSH1GU13A1F1C-10F DS QIMONDA IDSH51-03A1F1C-10F V2GB Qimonda IMSH2GU13A1F1C-10F DS QIMONDA IDSH1G-03A1F1C-10F V2GB Qimonda IMSH2GU13A1F1C-10G DS QIMONDA IDSH1G-03A1F1C-10G V512MB Qimonda IMSH51U03A1F1C-10F SS Qimonda IDSH51-03A1F1C-10F V1GB Qimonda IMSH1GU03A1F1C-10F SS Qimonda IDSH1G-03A1F1C-10F V2GB Qimonda IMSH2GU03A1F1C-10G DS Qimonda IDSH1G-03A1F1C-10G V1GB Samsung M378B2873CZ0-CF8SS Samsung K4B1C0846C ZCF8V1GB Samsung M391B2873CZ0-CF8SS Samsung K4B1G0846C ZCF8V2GB Samsung M391B5673CZ0-CF8DS Samsung K4B1G0846C ZCF8V4GB Samsung M378B5273BH1-CF8DS Samsung K4B2G0846B HCF8V2GB Team TED34096M1066HC7DC DS V 1G TRANSCEND TS128MLK64V1U SS SEC SEC 843 CHC9 K4B1G0846D V 2G TRANSCEND TS256MLK64V1U DS SEC SEC 813 HCF8 K4B1G0846D V1GB WINTEC3DU3191A-10DS QIMONDA IDSH51-03A1F1C-10F VDDR3-800Size Vendor Module P/N.SS/DS Chip Brand Part No.Dual-channel 1GB Hynix HYMT112U64ZNF8-S6 AA DS Hynix HY5TQ1G831ZN F-S6V2GB Hynix HYMT125U64ZNF8-S5 AA DS Hynix HY5TQ1G831ZN F-S5V1GB Nanya NT1GC64B8HA0NY-25D DS Nanya NT5CB64M8AN-25D V512MB Qimonda IMSH51U03A1F1C-08E SS Qimonda IDSH51-03A1F1C-08E V1GB Qimonda IMSH1GU13A1F1C-08E DS Qimonda IDSH51-03A1F1C-08E V512MB Samsung M378B6573EZ0-CF7SS Samsung K4B510846E-ZCF7VNote1: v = dual channel, supports 2 modules and 4 modulesNote2: 2PCS = tested successfully with 2 modulesNote3: The O.C. mode is not guaranteed. It depends on whole system configuration and other parameters.Note4: For system stability, use more efficient memory cooling system to support a full memory load (4 DIMMs) when overclocking.。
华擎A55M-HVS主板说明书
Detail SpecificationProduct BriefCPU MemoryExpansion SlotGraphicsAudio LANRear Panel I/OConnectorBIOS FeatureSupport CDAccessoriesHardware MonitorOSCertifications The specification is subject to change without notice. The brand and product names are trademarks of their respective companies. Any configuration other than original product specification is not guaranteed.Chipset Platform - Support for Socket FM1 100W processors - Supports Dual Channel DDR3 2400+(OC)- Supports AMD Dual Graphics - Dual VGA Output : D-Sub and HDMI- Supports Blu-ray Stereoscopic 3D with HDMI 1.4a- 5.1 CH HD Audio (VIA ® VT1705 Audio Codec), Supports THX TruStudio TM- Supports XFast USB, XFast LAN Technologies - Supports Graphical UEFI, APP Charger- Free Bundle : CyberLink MediaEspresso 6.5 Trial ; ASRock MAGIX Multimedia Suite- Micro ATX Form Factor: 8.9-in x 8.5-in, 22.6 cm x 21.6 cm - Solid Capacitor for CPU power- Support for Socket FM1 100W processors - Supports AMD's Cool 'n' Quiet Technology - UMI-Link GEN2- AMD A55 FCH (Hudson-D2)- Dual Channel DDR3 memory technology - 2 x DDR3 DIMM slots- Supports DDR3 2400+(OC)/1866(OC)/1600(OC)/1333/1066/800 non-ECC , un-buffered memory- Max. capacity of system memory: 16GB - 1 x PCI Express 2.0 x16 slot - AMD Radeon HD 65XX/64XX graphics in Llano APU - DirectX 11, Pixel Shader 5.0- Max. shared memory 512MB- Dual VGA Output: support HDMI and D-Sub ports by independent display controllers- Supports HDMI 1.4a Technology with max. resolution up to 1920x1200 @ 60Hz- Supports D-Sub with max. resolution up to 1920x1600 @ 60Hz- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI(Compliant HDMI monitor is required)- Supports Blu-ray Stereoscopic 3D with HDMI 1.4a- Supports AMD Steady Video : New video post processing capability for automatic jutter reduction on home/online video - Supports HDCP function with HDMI port- Supports Full HD 1080p Blu-ray (BD) / HD-DVD playback with HDMI port - 5.1 CH HD Audio (VIA VT1705 Audio Codec)- PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E- Supports Wake-On-LAN- Supports LAN Cable Detection- Supports Energy Efficient Ethernet 802.3az - Supports PXEI/O Panel- 6 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and "Hot Plug" functions - 1 x IR header - 1 x CIR header- 1 x Print port header - 1 x COM port header- CPU/Chassis/Power FAN connector - 24 pin ATX power connector - 8 pin 12V power connector - Front panel audio connector- 3 x USB 2.0 headers (support 6 USB 2.0 ports)- 32Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play"- ACPI 1.1 Compliance Wake Up Events - Supports jumperfree - SMBIOS 2.3.1 Support- DRAM, VDDP, SB Voltage Multi-adjustment- Drivers, Utilities, AntiVirus Software (Trial Version), AMD Live! Explorer, CyberLink MediaEspresso 6.5 Trial, ASRock Software Suite(CyberLink DVD Suite - OEM and Trial; ASRock MAGIX Multimedia Suite - OEM)- CPU Temperature Sensing - Chassis Temperature Sensing- CPU/Chassis/Power Fan Tachometer - CPU/Chassis Quiet Fan- CPU/Chassis Fan Multi-Speed Control- Voltage Monitoring: +12V, +5V, +3.3V, Vcore- Microsoft Windows 7 / 7 64-bit / Vista / Vista 64-bit / XP / XP 64-bit compliant- FCC, CE, WHQL- ErP/EuP Ready (ErP/EuP ready power supply is required)- Quick Installation Guide, Support CD, I/O Shield - 2 x SATA data cables (optional)AMD A55 FCH (Hudson-D2)Unique Feature- ASRock Extreme Tuning Utility (AXTU)- ASRock Instant Boot - ASRock Instant Flash - ASRock APP Charger - ASRock SmartView - ASRock XFast USB - ASRock XFast LAN - Hybrid Booster:- ASRock U-COPA55M-HVSDirectX ® 11T r i a lFaster Internet AccessDDR32400+Gra Other A55 MotherboardConfigurationModel ASRock A55M-HVS Chipset Hudson D2CPU AMD A8-3850 2.9 GHzRAM Kingston DDRIII 2250 2GB*2VGA Card ATI HD 6600HDDWestern Digital WD6402AAEXOther A55 Motherboard Hudson D2AMD A8-3850 2.9 GHzKingston DDRIII 2250 2GB*2ATI HD 6600Western Digital WD6402AAEX* Graphical Visual Experience * Mouse Enabling* Supports 3TB bootable HDDThe fastest video media conversation softwareT r i alMediaEspresso6.5 TrialASRock Extreme Tuning Utility (AXTU) is anall-in-one software to fine-tune different features inan userfriendly interface, which includes HardwareMonitor, Fan Control, Overclocking, OC DNA andIES.AXTU MAGIX MultimediaSuiteThe ultimate solutions to enhance your mediaexperience. From music management, musiccreation, video editing to photo management.Simply do more with your media than youever thought possible.You can configure your application priority ideallyand/or add new programs.You can watch Youtube HD video and download filesThe best Apple charge companionApp Charger New Video Post ProcessingCapability : automatic jitter reductionon home/online video.Before AfterUSB 2.0 Benchmark。
华擎主板无盘启动 说明书
华擎主板无盘启动参考手册版本：1.002009.3Copyright©2009 ASRock INC. All rights reserved.1 / 34目录1. 无盘系统简介 (3)1.1 什么是无盘系统？ (3)1.2 无盘系统有何优点？ (3)1.3无盘系统有何需求？ (3)2. 华擎主板对于无盘的支持 (4)2.1 华擎主板是否支持无盘？ (4)2.2 华擎主板如何设置无盘启动？ (4)3. 华擎主板无盘测试列表 (4)3.1 锐起无盘测试支持列表 (4)3.2 VND无盘测试支持列表 (5)3.3 网众无盘测试支持列表 (5)4. 锐起无盘安装及设置步骤 (6)4.1 锐起服务器端安装及设置 (6)4.2 锐起客户端安装及设置 (9)5. VND无盘安装与设置步骤 (16)5.1 VND服务器端安装与设置 (16)5.2 VND客户端安装与设置 (17)6. 网众无盘安装及设置步骤 (23)6.1 网众服务器端安装与设置（Windows版） (23)6.2 网众客户端安装与设置步骤 (28)2 / 341. 无盘系统简介1.1 什么是无盘系统？传统的电脑系统，都需要安装硬盘，并在硬盘中安装操作系统，才能启动系统并正常使用电脑做各种应用。
而无盘系统，简单来说，就是一个网络系统中的工作站电脑不需要安装硬盘，而是通过网络启动功能来加载服务器端的镜像操作系统，来实现正常的电脑应用。
1.2 无盘系统有何优点？首先，由于工作站无需配备硬盘，因此对于诸如网吧等配置大量工作站的环境来说，可节省可观的硬件配置费用。
其次，由于相同配置的工作站都使用服务器端同一个镜像操作系统，因此对于操作系统的安装、维护等操作，只需对该镜像进行操作即可一次完成，而无需分别对每台工作站做逐一设置，可非常快捷及方便地进行管理。
最后，除了具有管理权限的电脑外，普通工作站电脑不管对操作系统进行何种改变，包括程序的安装/卸载，文件的创建/删除等，在重新开机后，会全部恢复成原来状态，有很好的系统还原功能。
