电缆支架有哪些、怎么选
电缆敷设需要用到电缆支架来作为辅助，电缆支架种类很多，如果按照制造过程中的表面处理来分，有角铁热镀锌电缆支架、角钢浸塑电缆支架、角钢热镀锌后浸塑电缆支架等三种;从电缆支架的安装方式上分，有预埋式电缆支架、插入式电缆支架、螺栓式电缆支架、组合式电缆支架等。
其中，角铁支架是过去常用的电缆支架。
所谓的角铁支架，指的是角铁型材经焊接或紧固件连拼接装而成，其在生产过程中，需要能耗大、工序多、周期长，并且产品质量无法保证，在许多恶劣环境条件下，例如地铁、隧道、化工企业、多雨潮湿或沿海盐雾等场合，使用角铁支架极易锈蚀，设施的维护费用高，使用寿命也较短;就算也用外涂油漆或热镀锌等技术处理，以图达到防锈防腐目的，但仍不能从根本上解决锈蚀问题。
所以，目前使用的多是复合材料制成的电缆支架，如玻璃钢电缆支架，由树脂、玻璃纤维及填料组成(以酚醛树脂、环氧树脂和不饱和树脂等作为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料)，然后经过模压一次成型，成型工艺安全可靠，故而有着耐腐蚀、比重轻、电绝缘性能强、防火性能优、使用
寿命长的性能特点，适合水平走向的电缆敷设。
但其实，不管是角铁支架还是玻璃钢电缆支架，它们的作用都是差不多的。
电缆分层架设，保持一定距离，利于散热;可以将各种电缆分开敷设，避免相互影响;可以使电缆排列整齐，便于维修;将电缆托起，防止水淹、机械损伤等。
以上就是科桥电器为大家介绍的关于电缆支架有哪些、怎么选的相关内容，希望对大家有所帮助，然后正确选用合适电缆支架来敷设电缆。
电缆支架图纸

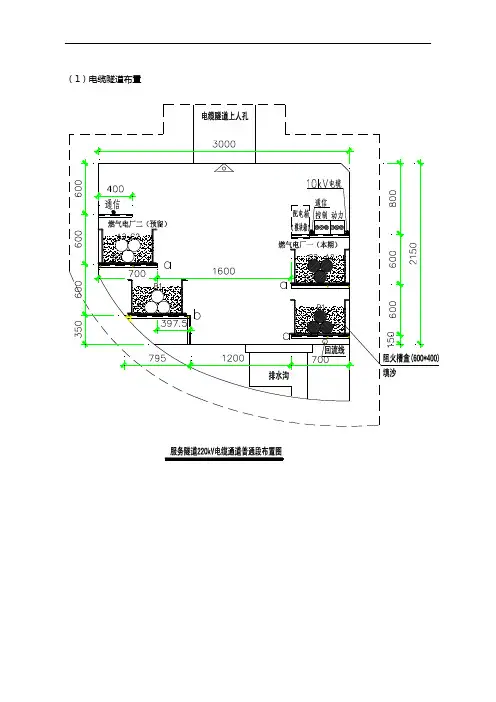

（1）电缆隧道布置
（2）支架形式：本次招标的支架分普通支架与电缆接头支架，根据支架与隧道连接方式的不同，共有四种型式，分述如下。
（A）普通支架（图1）如下图：
9
M10M10
cm
（B ）弧形连接支架（图2）如下图：
9
M16M16
M10
cm
M10M10M10
cm
（C ）电缆接头支架（图3）如下图：
M10
M10cm
（D）弧形电缆接头支架（图4）如下图：
M10M10
cm
M16
M16
M10
cm
M10说明：电缆支架C （图3）、D （图4）留孔中，除三芯电缆固定夹具安装孔尺寸为φ15外，其余安装孔尺寸都为φ17.5。
（3投标人在设计支架时，尚应考虑荷载系数，其中静载系数不小于1.4，活载系数不小于1.35。
投标人须同时提供投标产品的纵向可承受荷载，对电缆放线施工提出要求。
桥架支吊架安装标准图
桥架支吊架制作安装图例（2008）.编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；.楼板Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢桥架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图.楼板Φ8×50mm膨胀螺丝L30×3角钢桥架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）.楼板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）.楼板Φ10×40mm顶爆螺丝Φ10通丝螺杆桥架300×100～400×150L40×4角钢Φ8×25mm六角螺丝300×100～400×150桥架水平支架制作图.楼板Φ10×65mm膨胀螺丝L40×4角钢桥架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视）.楼板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧视）.楼板Φ12×50mm顶爆螺丝Φ12通丝螺杆桥架500×100～600×150L50×5角钢Φ8×30mm六角螺丝500×100～600×150桥架水平支架制作图.楼板Φ12×70mm膨胀螺丝L50×5角钢桥架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正视）.楼板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧视）.楼板150×150×8mm钢板Φ12×70mm膨胀螺拴6.3#槽钢桥架800×150～1000×1506.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）.楼板150×150×8mm钢板Φ12×70mm膨胀螺拴6.3#槽钢桥架Φ8×30mm六角螺丝6.3#槽钢800×150～1000×150桥架水平支架制作图(侧视）.墙体L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（俯视）.桥架墙Φ8×50mm膨胀螺丝体L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视）.墙体L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（俯视）.桥架墙Φ10×65mm膨胀螺丝体L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视）.墙体L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（俯视）.桥架墙Φ12×70mm膨胀螺丝体L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视）.墙体L60×6角钢Φ12×70mm膨胀螺丝L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（俯视）.墙体L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视）..楼板Φ10×40mm～Φ12×50mm顶爆螺丝桥架200×100～300×150Φ10～Φ12通丝螺杆桥架200×100～300×150L30×3～L40×4角钢Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平支架制作图.楼板Φ10×65mm～Φ12×70膨胀螺丝桥架L30×3～L40×4角钢桥架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正视图.楼板L30×3～L40×4角钢Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢桥架桥架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架制作侧视图.楼板Φ12×70膨胀螺丝L50×5角钢桥架桥架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架图.楼板Φ12×70膨胀螺丝L60×6角钢桥架桥架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图单纯的课本内容，并不能满足学生的需要，通过补充，达到内容的完善..。

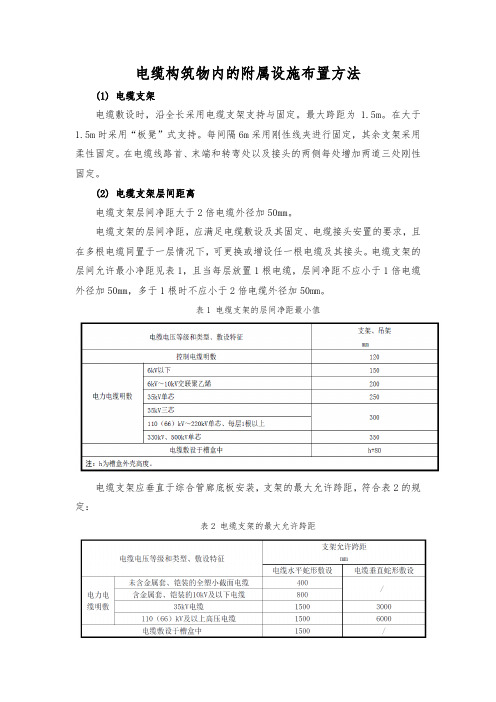

电缆构筑物内的附属设施布置方法
电缆构筑物内的附属设施布置方法(1) 电缆支架电缆敷设时，沿全长采用电缆支架支持与固定。
最大跨距为 1.5m。
在大于1.5m时采用“板凳”式支持。
每间隔6m采用刚性线夹进行固定，其余支架采用柔性固定。
在电缆线路首、末端和转弯处以及接头的两侧每处增加两道三处刚性固定。
(2) 电缆支架层间距离电缆支架层间净距大于2倍电缆外径加50mm。
电缆支架的层间净距，应满足电缆敷设及其固定、电缆接头安置的要求，且在多根电缆同置于一层情况下，可更换或增设任一根电缆及其接头。
电缆支架的层间允许最小净距见表1，且当每层放置1根电缆，层间净距不应小于1倍电缆外径加50mm，多于1根时不应小于2倍电缆外径加50mm。
表1 电缆支架的层间净距最小值电缆支架应垂直于综合管廊底板安装，支架的最大允许跨距，符合表2的规定：表2 电缆支架的最大允许跨距图1 电缆支架安装效果图(3) 隧道电源综合管廊供电容量应满足本期及远期规划需求，应满足施工、检修电源需求，还应满足消防设备、通风设备、应急照明设备、监控与报警设备、排水设备等日常运行需求，宜采用双电源供电。
应为电缆在线监测系统设置满足供电容量需求的专用电源点。
综合管廊的消防设备、监控与报警设备、应急照明设备应按 GB50052 规定的二级负荷供电。
其余用电负荷可按三级负荷供电。
综合管廊内电气设备应符合下列规定：1）电气设备防护等级应适应地下环境的使用要求，应采取防水防潮措施，防护等级不应低于IP54；2）电气设备应安装在便于维护和操作的地方，不应安装在容易受积水浸入的地方；3）电源总配电箱宜安装在管廊进出口处。
4）综合管廊内应设置交流220V/380V 带剩余电流动作保护装置的检修电源箱，检修电源箱功率不小于50kW，检修电源箱沿线间距不宜大于60m。
检修电源箱的防护等级不应低于IP65，安装高度不宜低0.5m。
5）火灾时需继续工作的消防设备应采用耐火电缆或不燃电缆。
(4) 照明及检修综合管廊内应设正常和应急照明，并符合下列规定：1）综合管廊内人行道上的一般照明的平均照度不应小于15lx，最低照度不应小于5lx；出入口和设备操作处的局部照度可为100lx。
电缆桥架安装安装标准做法(图集 文字 实例)(共11张PPT)
桥架
连接 做法
图
除镀锌桥架外
相邻桥架的接
地跨接
2、桥架三通安装：根据电缆桥架走向，按照最大电缆直径的10~15倍选择三通形式和
弯曲半径。在距三通接口500mm处设置支架，桥架宽度大于800mm时，应在三通底部 增加支架。两段桥架与桥架、桥架与支架之间跨接接地。
质量控制要点：三通处加设固定支架
镀锌钢管必须采用卡子跨接地线，导线截面不 能小于4mm2的铜芯软线，接头须搪锡，接触良好。
4、伸缩节安装：当桥架经过建筑伸缩缝或桥架直线长度大于30m（铝合金及其他材料 直线段长度大于15m）时，应设置伸缩节，伸缩节应设置在伸缩缝位置或直线长度的中
间。伸缩节两侧各设置一个支架，支架与伸缩节端部距离不大于500mm。伸缩节补偿
5、桥架内电缆敷设：按图确定起点终点及电缆敷设途径；绘制桥架各个断面电 缆位置，对载流量大的电缆应保持一定的间距，整个桥架内的电缆截面不应超过 桥架截面的60%；电缆敷设前应清扫桥架，检查桥架有无毛刺等可能划伤电缆的 缺陷；电缆在桥架内分层排列整齐，不应交叉，电缆在起点、终点、水平弯曲处 电缆与桥架应绑扎，竖直电缆最高点、自身重力作用下宜跑位，转弯处、三通处 应做绑扎固定，与电桥架间每间隔1m绑扎楼板处防火封堵应严密；电缆起点、终点、 转弯及每隔50m处设电缆标牌，标牌内容清晰。
收缩衬板应设在伸缩节外侧，衬板螺栓孔应开成条形孔，衬板长度为两个连接板长度之
和加30mm，双螺母应位于桥架外侧，且不能拧紧，以保证自由伸缩。伸缩节两端桥架 应采用软铜线做接地跨接，接地线中间应留有余量。
质量控制要点：桥架伸缩节安装与其他段桥架平直，内壁光滑，连接顺直，伸缩自如。
伸缩节示意图
伸缩节A-A剖面

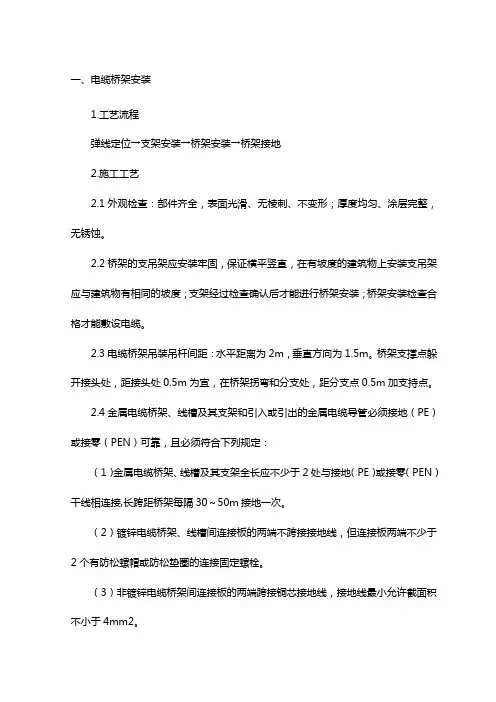

电缆桥架安装
一、电缆桥架安装1.工艺流程弹线定位→支架安装→桥架安装→桥架接地2.施工工艺2.1外观检查：部件齐全，表面光滑、无棱刺、不变形；厚度均匀、涂层完整，无锈蚀。
2.2桥架的支吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支吊架应与建筑物有相同的坡度；支架经过检查确认后才能进行桥架安装；桥架安装检查合格才能敷设电缆。
2.3电缆桥架吊装吊杆间距：水平距离为2m，垂直方向为1.5m。
桥架支撑点躲开接头处，距接头处0.5m为宜，在桥架拐弯和分支处，距分支点0.5m加支持点。
2.4金属电缆桥架、线槽及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：（1）金属电缆桥架、线槽及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接,长跨距桥架每隔30～50m接地一次。
（2）镀锌电缆桥架、线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
（3）非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。
（4）当桥架线槽的底板对地距离低于2.4m时，桥架线槽本身和线槽盖板均必须加装保护地线。
2.4m以上的线槽盖板可不加保护地线。
2.5直线段钢制电缆桥架长度超过30米应设伸缩节；跨越变形缝处设置补偿装置，保护地线和槽内导线均应留有补偿余量。
2.6电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径。
2.7桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；桥架线槽与盒、箱、柜等接茬处，进线和出线口均采用抱脚连接，并用螺丝紧固，末端应加封堵。
线槽去盖后2.8敷设在竖井内和穿越不同防火分区的桥架，按设计要求位置，有防火隔堵措施；金属线槽在穿过防火墙及防火楼板时，采取防火隔离措施，防止火灾沿线路延燃。
2.9槽内配线前清扫线槽，使槽内外保持清洁。
放线前应先检查管与线槽连接处的护口是否齐全；导线和保护地线的选择是否符合设计图的要求；管进入盒时内外根母是否锁紧，确认无误后再放线。
井下电缆敷设
-20采掘工程电缆敷设、接地和照明要求一、电缆敷设:在竖井中敷设的高压电力电缆采用裸钢丝铠装电缆，平巷内采用裸钢带铠装电缆。
低压电力电缆采用内铠装电缆。
电缆在水平巷道中敷设于电缆支架上，见图1。
电缆支架每隔2米/个，高度约为2米。
电缆在水平巷道中敷设，高压在上，低压在下，高低压间距100㎜，低压间距50㎜。
电缆在支架上敷设需保持一定的垂度。
电缆铠装钢带上应涂防锈漆防锈。
在电缆线路头尾两端及每隔200米系一标牌，其上标明电缆的编号、型号、规格、电压、用途等。
电缆通过巷道交叉或穿越电机车线时，需将电缆固定在巷道拱顶上。
二、井下接地：在井下水泵房1#、2#水仓及井底水窝各设一组主接地体，接地体采用1000×750×6镀锌钢板，接地干线采用-25×4的镀锌扁钢与各变电所接地线、竖井电缆支架与主接地体组成接地干线。
将所有不同电压的电缆金属铠装带不间断地连接起来，构成接地网。
与接地干线连为一体。
井下所有非带电设备金属外壳（如水管、风管等）与接地网可靠地连接起来，也作为接地网之一部分，管道法兰处应用-25×4扁钢跨接，与接地干线连为一体。
在所有的电力配电箱旁设置局部接地极，采用直径33.5㎜、厚度≮3.5㎜，长1.5米的钢管垂直插入钻孔内，埋深不得小于1.4米，管上至少钻20个直径5㎜的孔，孔内外充填含盐泥土。
局部接地极与主接地干线连为一体。
井下凡是由于绝缘破坏而可能带电的电气设备金属外壳，均应接地保护。
固定设备的金属外壳应采用≮50㎜2的镀锌钢线与接地网连接。
移动设备将接地部分通过电缆接地芯线与总接地网连接。
装设接地装置应使电力设备金属外壳的接触电压不应大于40伏。
当任一组主接地极断开时。
接地网上任一点测的对地电阻值不应大于2欧，移动设备和手持式电力设备同接地网之间，用作保护接地的电缆芯线的电阻值不应大于1欧。
所有接地设备不允许串联接地，所有接触处均应焊接焊牢。
接地体均需镀锌，以防腐蚀。
电力工程图识图 电缆路径图、安装图的识图
L/3 320
140 100
直埋电缆安装图
第四部分 管道敷设安装图 电缆穿保护管直埋敷设 电缆在预制管群内敷设
管道敷设安装图
电缆穿保护管 直埋敷设
管道敷设安装图
电缆在预制管 群内敷设
270
100
直埋电缆安装图
直埋电缆安装 图（二）
直埋电缆敷 设，，电缆间 距40mm，电 缆上部盖砖保
护。
直埋电缆安装图
直埋电缆安装 图（三）
直埋电缆敷设， 地面有混凝土 保护，电缆间
距 沟内敷设安装图 砖砌电缆沟混凝土支架 砖砌电缆沟角钢支架
沟内敷设安装图
电缆路径示意图
站场高压电缆路径示意图：红色代表新建电缆沟及新建电缆井、箱变，线路标注电缆规格型号。
直埋电缆安装图
第二部分 直埋电缆安装图 直埋电缆安装图（一） 直埋电缆安装图（二） 直埋电缆安装图（三）
直埋电缆安装图
470
≥700
100
直埋电缆安装
图（一）
混凝土盖板
砂
单根电缆直埋 敷设，电缆上 部盖砖保护。
电缆路径图、安装图的识图
目录页 CONTENT
电缆路径图、安装图的识图
1
电缆路径示意图
2
直埋电缆安装图
3
沟内敷设安装图
4
管道敷设安装图
电缆路径示意图
第一部分 电缆路径示意图 站场内低压电缆路径示意图 站场高压电缆路径示意图
电缆路径示意图
站场低压电缆路径示意图：红色代表新建电缆沟，绿色代表新建电缆井
砖砌电缆沟图， 内设混凝土支架
220
450
1440 1810
1300
150 140 250 600
线槽桥架支架安装方法图示
电缆桥架支架安装方法(图)
电缆桥架系指电缆梯架、电缆托盘及金属线槽。
电缆桥架主要有钢制、铝合金制及玻璃钢制等。
钢制桥架表面处理分为喷漆、喷塑、电镀锌，热镀锌、粉沫静电喷涂等工艺。
电缆桥架的安装主要有沿顶板安装。
沿墙水平和垂直安装、沿竖井安装、沿地面安装。
沿电缆沟及管道支架安装等。
安装所用支（吊）架可选用成品或自制。
支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。
桥架安装应符合以下规定：
1. 直线段钢制电缆桥架长度超过30m，铝合金或玻钢制桥架长度超过15m时，设有伸缩节;电缆桥架跨越建筑变形缝处设置补偿装置.
2
3.
4.
5.
6.
7.
8.
9 符合
桥架安装示意图
电缆桥架托臂安装方法
1、托臂在工字钢、角钢立柱上安装用M10*50螺栓连接固定。
2、托臂长度B由设计确定。
电缆桥架落地安装方法支架要进行防腐处理
2、线槽延楼板或延墙铺设，线槽宽150mm以上时，应采用双螺栓固定。
电缆桥架延竖井安装方法。
电缆沟支架施工与验收-实例照片
电缆沟常规做法：
1、以往按图集电缆沟施工时，花纹盖板安装后高出配电室地面，存在高地差。
2、盖板与地面平齐施工时，采用水泥砂浆阳角收口且易破碎，存在破损严重。
改进后：为避免地沟花纹盖板铺设后与地面造成不平，宜在电缆沟侧面埋设角钢时内侧面焊接Φ6圆钢，地面面层与圆钢上部平齐。
角钢与圆钢焊接时应采用地面侧单面焊，双面焊易引起盖板铺设不平整。
《建筑电气工程施工质量验收规范》电缆支架规范要求
13.1.1 金属电缆支架、电缆导管必须接地（ＰＥ）或接零（ＰＥＮ）可靠。
13.2.1 电缆支架安装当设计无要求时，电缆支架最上层至竖井顶部或楼板饿距离不小于１５０～２００mm，电缆支架最下层至沟底或地面的距离不小于５０～１００mm。
