蒸汽减压阀的安装与使用发布日期：[2013-1-17] 共阅[392]次蒸汽减压阀的安装必须在管路系统清洁的情况下进行。
以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。
所以，在减压阀安装的前端需要安装过滤器，也是为了以防止质中的杂物进入减压阀，影响其性能。
阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。
安装的减压阀前后应有一段直管，阀前的直管长度约为600mm，阀后的直管长度约为1mm。
一般减压阀都要求进出口压差必须大于0.2Mpa。
减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。
蒸汽减压阀的安装和使用，应该旁路管截止阀打开，消除冷凝水管和苏打水，以防减压阀打开产生水减压阀，造成损坏现象，当没有异常现象，顺时针方向旋转调节螺丝，慢慢将出口压力调整为必要的压力（在阀在表压为准），经过调整，将锁紧螺母回紧，安装防护罩。
蒸汽减压阀More Sharing ServicesShare on favoritesShare on emailShare on printShare on sinaweiboShare on qzone内容:1.降低蒸汽压力2.减压阀的优势3.蒸汽减压阀的类型a.直接作用b.先导式4.摘要使用蒸汽的工厂通常都需要将高压蒸汽经过减压后达到产品和设备的使用要求。
通过减小蒸汽流道的通径来降低蒸汽的压力的阀门，来提供更有效率的蒸汽。
如果仅仅是为了减压，只需略微开启主阀或在蒸汽管道上安装孔板就可以实现，但这样会导致流量产生无序波动，从而会伴随着压力相应的波动。
为了解决这些问题，据需要使用减压阀（RPV）来控制下游压力。
确保即使在流量波动情况下，压力也能维持稳定。
尽管可以通过使用控制阀、压力传感器和控制器来维持蒸汽压力稳定，但是减压阀可以完全通过自我调节运行、无需电力就能控制蒸汽压力的优势。
并且由于它可以自动感应压力，所以能非常快速地反应动作。
图1换热设备通常使用的是蒸汽压力要低于锅炉所生产出的蒸汽压力，因此工艺上通常使用蒸汽减压阀来降低压力。
减压阀自动调节压力的机构是调节弹簧与蒸汽之间的压力平衡。
目前，所有的减压阀都是利用这一原理。
但是决定阀门开启的机构，有两种类型：∙直接作用式：阀的开度直接由调节弹簧的伸缩决定∙先导式：调节弹簧直接传递压力设定力到与比主阀小的先导阀上。
以下是各种阀门开启机构的总体特征。
直接作用使用于低负载并且不需要精密控制压力的工况∙优点：结构紧凑、经济、便于安装∙缺点：相对于先导式，它可以使用的流量范围有限，如果流量或者一次压力波动可能导致二次压力偏离设定压力（偏差）。
直接作用式蒸汽减压阀图2直接通过阀门开度调节蒸汽压力，蒸汽压力是通过直接调节弹簧和二次压力之间的平衡力来直接开闭主阀。
注意：动画中的运动都被特意的放缓，以显示阀门的开闭。
在直接作用式减压阀中，阀的开启度是直接由调节弹簧的压缩和伸长决定的。
当弹簧被压缩时，它就会增加开启力，从而增加流量。
当下游的蒸汽压力作用时（通常作用在波纹管或膜片上），和压缩弹簧下压的压缩力相互抵消。
因此，启闭阀门的力是被调节弹簧的灵敏度限制的。
最终的结果是只通过一个小阀嘴来简单的压力调控，只能使用于小流量的工况。
（当流量较高时会导致压力下降）。
先导式使用与高负载和需要精密控制压力的工况∙优点：紧密控制，当流量或者一次压力波动时不会使二次压力偏离设定压力（偏差）。
与直接作用式相比，可使用的流量范围更广。
∙缺点：体积大、价格相对直接作用式更高，比直接作用式结构更复杂先导式蒸汽减压阀图3所示的就是先导式的减压阀，它看似是直接减压的，但实际上它首先是通过先导阀进行调节。
当先导阀运动时会带动控制流量的主阀。
先导阀会先平衡二次压力，再相应的开启主阀的流量。
注意：在动画中的运动都被特意的放缓，以显示阀门的开闭。
当负载增加时，先导阀向下的力将会增加，从而打开主阀的活塞和膜片。
先导阀启闭的原理和直接作用式减压阀相同，通过调节弹簧和二次压力的平衡而作用。
与此不同的是，先导式减压阀是通过先导阀的启闭来传导压力至主阀活塞或膜片的。
先导阀处的压力会产生向下的力从而打开较大的主阀活塞，提供一个更大的流通面积和流量。
由于向下的力被活塞和膜片放大，先导阀微小的变化将会导致流量较大的变化，并将影响到下游的压力。
因此，调节弹簧作用在先导阀力只要有微小的变化主阀就会快速反应调整流量。
大流量，快速反应和精确的压力控制，这三点就是这种类型的减压阀相对于直接作用式减压阀的优势所在。
从上面的特性我们知道直接作用式减压阀和先导式减压阀的使用目的和应用是有区别的。
总而言之∙直接作用式减压阀通常用于流量较低，压力控制精度不高的场合。
在低负载工况下被较多的使用。
∙先导式减压阀适用于流量变化较大，而压力控制要求相对较高的工况。
在高负载的工况下有广泛的应用。
考虑到以上两点，只有先导式减压阀适合去处理这种类型的工况，并且可以保持二次压力的稳定。
在一般情况下，先导式减压阀用于流量波动较大或压力要求非常稳定的工况。
∙诸如消毒、单元加热器、加湿器和小型工艺设备等低流量工况可以使用直接作用式的减压阀。
∙而类似于蒸汽管道等大流量、负载变化较大，而用汽设备对压力精度要求较高的工况则需要使用先导式减压阀。
∙此外，某些用汽设备在启动阶段的用气量和正常运作时的用气量相差较大，对于这种类型的工况，还是需要使用先导式的减压阀。
水蒸气专用减压阀Y43H/Y先导活塞式减压阀一、Y43H蒸气减压阀结构特点和用处Y43H蒸气减压阀属于先导活塞式减压阀。
由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。
改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。
本类阀门在管道中一般应当水平安装。
蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
蒸汽减压阀的工作由阀后压力进行控制。
当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。
蒸汽减压阀——该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。
这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。
正常为等比型或者具有等比特性。
这些类型的阀门本身具有比例控制所要求的最佳流量特性及流量范围。
Y43H蒸气减压阀主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
蒸气与水蒸气简介蒸气是物质受热受压后由液态变为气态的形式。
通俗点说蒸气就是液体（液态物质）蒸发或沸腾后所产生（成为）的气体（气态物质）。
蒸气是物质受热受压后由液态变为气态的形式。
通俗点说蒸汽就是液体（液态物质）蒸发或沸腾后所产生（成为）的气体（气态物质）。
例如：湿衣服上的水已蒸发的以蒸发的方式变成气态。
蒸发是在液体是在液体表面上进行的汽化现象，它在任何温度下都能发生，蒸发过程中需要吸热。
液体表面积越大，蒸发越快；液体温度越高，蒸发越快；液体表面附近空气流动越快，蒸发越快；随着对水的加热，水的温度不断升高。
达到某一温度时，水开始沸腾，此后虽然对水加热，但水温不再升高。
理想蒸气溶液中一种组元的蒸气压力是这个组元离开溶液的趋势的一个量度。
（纯液体的蒸气压力：该物质离开溶液的趋势的量度）非理想蒸气一种组元的逸度是这个组元离开溶液的趋势的量度。
水蒸气的形成当水的温度超过100摄氏度时（或说超过沸点时），水分子因为吸收了足够大的内能，从而使其转换成脱离分子束缚的斥力，分子之间的距离开始变大，水便从液态转变为气态水。
这种气态水中不含有任何其他物质，是理论上的蒸馏水（空气中含有杂质）。
蒸气也称水蒸气。
当水在沸点以下时，水也可以缓慢地蒸发成水汽。
水蒸气与水当被100摄氏度的水或100摄氏度的水蒸气烫伤时，被后者烫伤更为严重。
因为后者形成时比前者吸的热更多，即使温度不变水蒸气形成雨。
科学地应说，水在常温下，会慢慢地变为水蒸气飞散到空中，这种现象就叫蒸发。
地上的水变成了水蒸气，这些水蒸气在天上形成了白云；如果水蒸气凝结成较大的水滴，水滴就会落下来形成雨。
水蒸气与白气大量水蒸气在空气中凝结时，常呈现一团“白气”状，“白气”常被误认为水蒸气。
使沸腾的水变成的水蒸气在空气中受冷，便可通过比较“白气”和水蒸气的颜色、形态、发生部位的不同，可以知道“白气”不是水蒸气，而是水蒸气凝结成的小水滴飘浮蒸气在空气中。
水蒸气与水蒸汽水蒸气：指特定空间的水全部以气相形态的形式存在，当然这必须满足一定的物理条件。
水蒸汽：指特定空间的水存在形态是气-液二相，其中液相可以是“雾”状分散形式存在，也可以是大量液滴聚集形式存在，当然这也必须满足一定的物理条件。
在实际应用中，接触到的大多数指的是“水蒸汽”。
Y43H蒸气减压阀压力调整步骤按照以下步骤慢慢转动调节螺丝，即可完成设定。
不当的调整操作可能形成水击或砰砰作响声等，可能对减压阀或其他设备造成损坏。
（1）关闭减压阀前后截断阀，在保证安全阀不起跳的情况下，开启旁路管线截断阀并保持足够的时间，以完成利用流通介质对管道中的异物或锈层的吹扫去除。
吹扫完成后，关闭旁路管线截断阀。
（2）缓慢打开安装在减压阀前的截断阀，并调整减压阀后截断阀的开启度，保持管道有小流量通过。
（3）松锁紧螺母，缓慢转动调整螺丝，并观察阀后的压力表，直到要求的设定植为止（顺时针转动压力上升，逆时针转动压力下降）。
对于带手柄的型号，由于正常状态下，手柄处于自锁位置，因此调整压力时，应首先按下手柄，松开自锁，再缓慢转动调整螺丝，并观察阀后最近的压力表，直到要求的设定植为止（顺时针转动手柄时，阀后压力上升；逆时针转动手柄时，阀后压力下降。
（4）缓慢打开减压阀后截断阀，并按照步骤（3）进一步调整阀后压力，直到要求的设定植为止。
（5）完成调整后，拧紧锁紧螺母。
对于带手柄的型号，拉出手柄，利用内部装置锁紧；如果手柄没有锁紧，左右转动手柄，即可完成自锁动作。
Y43H蒸气减压阀的基本性能减压阀（reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，（1）调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。
GP-1000说明书
010-58425112
GP-1000启动和调节步骤
减压阀调节不当会导致减压阀振动，控制失准，并可能损坏阀门。请遵循下面的步骤调节减压阀： 1．关闭减压阀前后的截止阀，对过滤器进行排污。如果未安装过滤器排污阀，可以通过旁通管线进行排污。调节旁通管线 上球阀的开度，以避免安全阀的工作受到影响。排污后，应关闭旁通管线上的球阀。 2．拧松减压阀顶部的锁紧螺母和调节螺钉，以释放弹簧的张力。（若为初次调节，顶部弹簧处于出厂时的松弛状态）。 3．缓慢打开进口侧的截止阀，直至全开状态。打开出口侧的截止阀直至全部打开。 注：此时用汽设备应处于无负荷状态下；减压阀应无蒸汽通过。 4．按照顺时针方向缓慢拧动调节螺钉，同时观察出口侧的压力表，直到达到预期的压力。 5．调节结束后，拧紧锁紧螺母，避免调节螺钉掉落。 6．蒸汽的用量达到或超过最大流量的1/2至3/4时，必须对减压阀进行调节，以保证达到最好使用效果。
010-58425112
⤲䬯 䕉
䌌⻪ᰯ䔀⮳䬯䬗ᝅ バХᰯᄾ䌌⻪ͩ 10 Լ⮳ܩऒバᒳ䪮Ꮥ
ₑ䬯 ࢺߊ㶗 ₑ䬯 䓶␓喈100Ⱍ喉
ࢺߊ㶗 Ⴘڗ䬯
Ͻࢺ۾䬯ݟせ̯͙ ᑞำ⮳䌌⻪㜢ᅀͩ10 Լ⮳䔊ऒバᒳ䪮Ꮥ
GP-1000 ࢺ۾䬯
Ͻࢺ۾䬯ݟせ̯͙ᑞ ำ⮳䌌⻪㜢ᅀͩ20Լ⮳ ܩऒバᒳ䪮Ꮥ
GP-1000系列蒸汽减压阀 安装、使用及维护说明书
目
录
1．安装示意图 ...............................................................................................2 2．安装提示...................................................................................................2 3．GP-1000启动和调节步骤 .........................................................................3 4．故障查找指南 ...........................................................................................3 5．拆卸 ..........................................................................................................4
蒸汽减压阀的安装指南 减压阀操作规程
蒸汽减压阀的安装指南减压阀操作规程蒸汽减压阀对蒸汽系统的安全稳定运行特别紧要，减压阀的使用效果与减压阀的质量和维护息息相关，也与减压阀的技术选型和正确安装有很大影响。
减压阀运输必需固定，蒸汽减压阀对蒸汽系统的安全稳定运行特别紧要，减压阀的使用效果与减压阀的质量和维护息息相关，也与减压阀的技术选型和正确安装有很大影响。
减压阀运输必需固定，由于减压阀重心较低，不允许倒置。
开箱不要捉住不锈钢管,应抓紧阀体。
移动减压阀要注意减压阀调整弹簧偏心移动。
减压阀应当正确安装，充分（瓦特PRV2000先导隔膜式减压稳压阀手册）的手册要求。
典型的安装方式应当参考减压站典型设置。
减压站的配管、接管、疏水、排污、操作维护、保温等都需要严格依照国家相关标准。
减压阀前后蒸汽管道应当接受干净的无缝钢管，全部焊接部分应当有效去除焊渣等杂物。
为了防止流动停滞，保证减压阀前后流动平稳，应当增大减压阀下游管径。
变径应当接受偏心大小头，避开积水导致的水锤和冲蚀可能。
减压阀上游必需安装GL200蒸汽专用过滤器，滤网接受100目不锈钢双层滤网。
过滤器本体应当侧装，便利过滤器滤网取出清理，以及避开积水。
大口径过滤器可以朝下安装，但要在堵头上钻孔连接蒸汽疏水阀排水，但疏水阀后要接受简单拆装的活接或法兰接口，便利清理过滤器。
减压阀应当安装在水平管道上，蒸汽流动方向要与减压阀阀体箭头指示方向一致。
减压阀上游的流动应当尽量平稳。
假如接受外部取压，下游压力取压点要距离减压阀10倍管径点，并阔别阀门前后0.3米以上，避开不稳定流动导致的压力误测。
当减压阀仅供单个设备使用时，取压点可以是设备的蒸汽空间。
外部取压的导管应当安装切断阀以便利维护，感应管应当有确定的向下斜度。
减压阀前后要安装压力表，蒸汽压力表必需配缓存冷却管，便利调试和压力显示。
蒸汽减压阀连接的管道应当有良好的支撑，避开蒸汽减压阀受力。
减压阀与管道的连接接受金属石墨缠绕垫片。
减压站全部阀门通汽24小时内要进行热拧紧，以免结合部泄露和冲蚀。

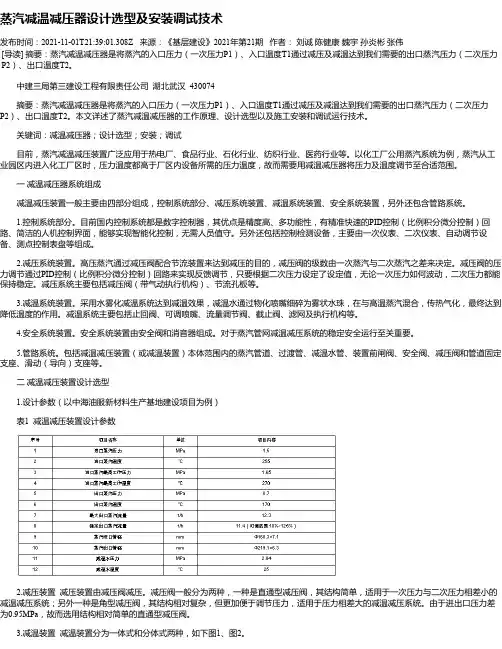

蒸汽减温减压器设计选型及安装调试技术
蒸汽减温减压器设计选型及安装调试技术发布时间：2021-11-01T21:39:01.308Z 来源：《基层建设》2021年第21期作者：刘诚陈健康魏宇孙炎彬张伟[导读] 摘要：蒸汽减温减压器是将蒸汽的入口压力（一次压力P1）、入口温度T1通过减压及减温达到我们需要的出口蒸汽压力（二次压力P2）、出口温度T2。
中建三局第三建设工程有限责任公司湖北武汉 430074摘要：蒸汽减温减压器是将蒸汽的入口压力（一次压力P1）、入口温度T1通过减压及减温达到我们需要的出口蒸汽压力（二次压力P2）、出口温度T2。
本文详述了蒸汽减温减压器的工作原理、设计选型以及施工安装和调试运行技术。
关键词：减温减压器；设计选型；安装；调试目前，蒸汽减温减压装置广泛应用于热电厂、食品行业、石化行业、纺织行业、医药行业等。
以化工厂公用蒸汽系统为例，蒸汽从工业园区内进入化工厂区时，压力温度都高于厂区内设备所需的压力温度，故而需要用减温减压器将压力及温度调节至合适范围。
一减温减压器系统组成减温减压装置一般主要由四部分组成，控制系统部分、减压系统装置、减温系统装置、安全系统装置，另外还包含管路系统。
1.控制系统部分。
目前国内控制系统都是数字控制器，其优点是精度高、多功能性，有精准快速的PID控制（比例积分微分控制）回路、简洁的人机控制界面，能够实现智能化控制，无需人员值守。
另外还包括控制检测设备，主要由一次仪表、二次仪表、自动调节设备、测点控制表盘等组成。
2.减压系统装置。
高压蒸汽通过减压阀配合节流装置来达到减压的目的，减压阀的级数由一次蒸汽与二次蒸汽之差来决定。
减压阀的压力调节通过PID控制（比例积分微分控制）回路来实现反馈调节，只要根据二次压力设定了设定值，无论一次压力如何波动，二次压力都能保持稳定。
减压系统主要包括减压阀（带气动执行机构）、节流孔板等。
3.减温系统装置。
采用水雾化减温系统达到减温效果，减温水通过物化喷嘴细碎为雾状水珠，在与高温蒸汽混合，传热气化，最终达到降低温度的作用。
减压阀说明书
使用说明书减压阀宏源自动化仪表有限公司概述减压阀（Reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。
第一章 产品技术参数一、工作原理蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
本类阀门在管道中一般应当水平安装。
蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
蒸汽减压阀的工作由阀后压力进行控制。
当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。
蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。
这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。
正常为等比型或者具有等比特性。
活塞式减压阀工作原理：减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和副阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开副阀瓣，介质由a孔通过副阀座到b孔进入活塞上方，活塞在介质压力作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。
副阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到的新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。
蒸汽减压阀的安装与使用
蒸汽减压阀的安装与使用发布日期：[2013-1-17] 共阅[392]次蒸汽减压阀的安装必须在管路系统清洁的情况下进行。
以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。
所以，在减压阀安装的前端需要安装过滤器，也是为了以防止质中的杂物进入减压阀，影响其性能。
阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。
安装的减压阀前后应有一段直管，阀前的直管长度约为600mm，阀后的直管长度约为1mm。
一般减压阀都要求进出口压差必须大于0.2Mpa。
减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。
蒸汽减压阀的安装和使用，应该旁路管截止阀打开，消除冷凝水管和苏打水，以防减压阀打开产生水减压阀，造成损坏现象，当没有异常现象，顺时针方向旋转调节螺丝，慢慢将出口压力调整为必要的压力（在阀在表压为准），经过调整，将锁紧螺母回紧，安装防护罩。
蒸汽减压阀More Sharing ServicesShare on favoritesShare on emailShare on printShare on sinaweiboShare on qzone内容:1.降低蒸汽压力2.减压阀的优势3.蒸汽减压阀的类型a.直接作用b.先导式4.摘要使用蒸汽的工厂通常都需要将高压蒸汽经过减压后达到产品和设备的使用要求。
通过减小蒸汽流道的通径来降低蒸汽的压力的阀门，来提供更有效率的蒸汽。
如果仅仅是为了减压，只需略微开启主阀或在蒸汽管道上安装孔板就可以实现，但这样会导致流量产生无序波动，从而会伴随着压力相应的波动。
为了解决这些问题，据需要使用减压阀（RPV）来控制下游压力。
确保即使在流量波动情况下，压力也能维持稳定。
尽管可以通过使用控制阀、压力传感器和控制器来维持蒸汽压力稳定，但是减压阀可以完全通过自我调节运行、无需电力就能控制蒸汽压力的优势。
10、室内蒸汽管道及附属装置安装工艺标准(110-1998)
2.3 作业条件：
2.3.1 位于地沟内的干管安装，应在清理好地沟，安装好托吊卡架，未盖沟盖板前安装。
2.3.2 架空的干管安装，应在管支托架稳固定后，搭好脚手架再进行安装。
3、操作工艺
检验方法：用水准仪（水平尺）拉线和尺量检查。
4.2.2 碳素钢管道的螺纹连接应符合以下规定：螺纹清洁、规整，无断丝或缺丝，连接牢固。管螺纹根部外露螺纹2～3扣，接口处无外露油麻等缺陷。
检验方法：观察或解体检查。
4.2.3 碳素钢管道的焊接应符合以下规定：焊口平直度，焊缝加强面符合设计规范规定，焊口面无烧穿，裂纹和明显结瘤、夹渣及气孔等缺陷，焊波均匀一致。
3.3 蒸汽管道安装：
3.3.1 水平安装的管道要有适当的坡度，当坡向与蒸汽流动方向一致时，应采用i=0.003的坡度，当坡向与蒸汽流动方向相反时，坡度应加大到i=0.005～0.01。干管的翻身处及末端应设置疏水器（图l-35）。
图1-35
3.7.5 波形补偿器如须加大壁厚，内套筒的一端与波形补偿的壁焊接。安装时应注意使介质的流向从焊端流向自由端，并与管道的坡度方向一致。
在管段两个固定管架之间，不要安装一个以上的轴向型补偿器，固定管架和导向管架的分布按图l-40确定。
图1-40
3.7.5.1 第一导向管架与补偿器端部的距离不超过4倍管径；
2.1.5 其它材料：型钢、圆钢、管卡子、螺栓、螺母、衬垫、电气焊条等选用符合标准要求。
2.2 主要机具：
2.2.1 机具：砂轮锯、套丝机、电锤、台钻、电焊机、煨弯器、千斤顶。
2.2.2 工具：管钳、压力案、台虎钳、气焊工具、手锯、手锤、活板子、倒链。
蒸汽减压阀安装要求
蒸汽减压阀安装要求1.选择正确的安装位置：蒸汽减压阀应安装在系统中最高压力点，以便减轻任何潜在危险或紧急情况下的蒸汽压力。
同时，应确保蒸汽减压阀的安装位置便于操作和维护。
2.确保适当的通风：蒸汽减压阀在工作过程中会产生一定量的热量和蒸汽，因此在安装时需要确保有足够的通风，以避免过热和蒸汽堆积导致故障。
3.管道连接要求：蒸汽减压阀应连接在合适的管道上，并遵循正确的连接方法和标准。
管道连接处应牢固且密封，以确保无泄漏。
4.安装合适的附件：根据实际需要，蒸汽减压阀的安装可能需要配备特定的附件，如温度和压力传感器等。
这些附件应与蒸汽减压阀的安装相匹配，并按照相关规定进行安装。
5.定期维护和检测：安装蒸汽减压阀后，必须进行定期的维护和检测，以确保其性能良好。
这包括清洁、校准和更换必要的零部件等。
维护和检测的频率可以根据具体情况来进行调整和规划。
6.考虑环境因素：在安装蒸汽减压阀时，需要考虑到周围环境因素对其性能的影响。
例如，如果阀门将安装在露天环境下，需要采取措施防止阀门受到外界因素的影响，如阳光直射、强风等。
7.遵循相关标准和规定：在蒸汽减压阀的安装过程中，必须遵循适用的国家和行业标准，如GB/T、ASME等。
这些标准和规定对于蒸汽减压阀的选择、设计、安装和使用提供了指导，确保其符合安全和性能要求。
总之，蒸汽减压阀的正确安装对于确保系统安全运行至关重要。
在安装过程中，必须仔细考虑安装位置、适当的通风、合适的管道连接、配备合适的附件、定期维护和检测、环境因素以及遵循相关标准和规定等要求。
只有满足这些要求，蒸汽减压阀才能有效地工作，并发挥其应有的功能。
阀门安装一般规定
4.3 由于大直径安全阀重量大，故在布置时要考虑大直径安全阀卸开后吊装
的可能，必要时设置吊杆。
4.4 安全阀入口管道的设计
安全阀入口管道最大压力损失不超过安全阀定压的 3％，它是按照通过安全 阀的最大流量计算出的（包括入口压力损失、管道阻力和切断阀阻力之和）。为 了减少入口压力降，可采取下列措施：
100mm 以内。 2.9 安装在管沟内的阀门需要在地面上操作的，或安装在上一层楼面（平台） 下方的阀门，可设阀门伸长杆使其延伸至沟盖板、楼板、平台上面进行操作。伸
长杆的手轮距操作面 1200mm 左右为宜。
小于等于 DN40 及丝扣连接的阀门不应使用链轮或伸长杆进行操作，以免损 坏阀门。
通常情况下，应尽量少使用伸长杆和链轮来操作阀门。 2.10 布置在平台周围的阀门手轮距平台边缘的距离不宜大于 450mm。当阀杆和 手轮伸入平台内的上方且高度小于 2000mm 时，应使其不影响操作人员的操作和
近处。气动和电动阀也同样应布置在方便接近的地方。 2.5 对于不需要经常操作的阀门（只在开停车时使用），如果在地面上无法操
作时，也应布置在能架设临时梯子的地方。 2.6 阀门手轮的中心距操作面的高度为 750～1500mm 之间，最佳高度为 1200mm， 不需经常操作的阀门安装高度可达 1500～1800mm。当安装高度无法降低且又需
较大的阀门应在阀门的一侧或两侧设置支架，设置的原则为拆下阀门时不应 影响管道的支撑，一般支架距法兰 300mm 左右。 2.20 高压阀门开启时启动力大，必须设置阀架以支承阀门和减少启动应力，
其安装高度以 600～1200mm 为宜。
2.21 在进出装置界区处的管廊上的切断阀应集中布置并设置操作平台。
顶部，以免总管内的凝液倒流入支管，并可减少安全阀背压。
活塞蒸汽减压阀安装说明及注意事项
活塞蒸汽减压阀安装说明及注意事项1.安装位置选择：选择一个合适的位置来安装活塞蒸汽减压阀非常重要。
首先，选择一个距离蒸汽源较远的位置，以便将减压阀安装在蒸汽管道上。
其次，选择一个无振动、无冲击的位置，以确保减压阀的正常运行。
最后，选择一个易于维修和检测的位置，以便将来进行维护和更换。
2.安装准备：在安装准备阶段，需要进行以下几个步骤：a.清洁管道：在安装减压阀之前，需要确保管道内部干净，并无杂质和污垢。
可以使用适当的工具清除管道内的污垢。
b.启动流量：在安装之前，需要将流量关闭，避免流量导致对减压阀的影响。
c.检查减压阀：在安装之前，应仔细检查减压阀的外观和组件，确保没有损坏和缺陷。
d.准备工具：在安装准备阶段，准备好所需的工具。
这些工具可能包括螺丝刀、扳手、螺栓等。
3.安装步骤：按照以下步骤进行活塞蒸汽减压阀的安装：a.固定减压阀：使用适当的工具将减压阀固定在选定的位置上。
确保减压阀牢固地固定在管道上。
b.连接管道：使用适当的工具将管道与减压阀连接。
确保连接部分密封良好，以防止压力泄漏。
c.调整减压阀：将减压阀调整到所需的压力范围。
可以根据实际需求使用适当的工具来调节减压阀的压力。
d.测试减压阀：在安装完成后，需要对减压阀进行测试，以确保其正常运行。
可以通过加压或其他方法来测试减压阀的功能和性能。
4.注意事项：在安装活塞蒸汽减压阀时，需要注意以下几点：a.安全措施：在安装过程中，必须遵守相关的安全措施，以保证工作人员的安全。
b.使用正确的工具：使用适当的工具进行安装，确保固定和连接的牢固和紧密。
c.防止渗漏：在安装过程中，必须确保连接部分的紧密性，以防止压力泄漏。
d.进行测试：在安装完成后，必须对减压阀进行测试，以确保其正常运行。
e.定期维护：安装完成后，应定期进行维护和检查，以确保减压阀的性能和安全。
f.遵守规范：在安装过程中，必须遵守相关的规范和标准，确保安装符合要求。
总结：活塞蒸汽减压阀的安装涉及一系列步骤和注意事项。
如何安装阀门及安全阀与减压阀
如何安装阀门及安全阀与减压阀：一、阀门安装的一般要求（l）阀门安装位置应不妨碍设备、管路及阀门本身的操作和检修。
最适宜的安装高度为距操作面l.2m左右。
当阀门手轮中心的高度超过操作面2m时，对于集中布置的阀组或操作频繁的单独阀门及安全阀，应设平台;对不经常操作的阀门也应采取适当的措施（如链轮、延伸杆、活动平台或活动梯子等）。
链轮的链条不应妨碍通行。
内有危险介质的管道和设备上的阀门，不得安装在人的头部高度范围内，以免伤人。
（2）水平管道上的阀门的阀杆最好垂直向上或向左或右偏45.水平安装也可，但不准向下。
垂直管道上的阀门杆朝向操作面，但应注意不要影响通行。
（3）对于质量较大的阀门，应在附近设立支架，阀门法兰与支架间距应大于300mm;对于大型阀门，应考虑吊装的条件。
（4）平行布置管道上的阀门，其中心线尽量对齐。
手轮间的净距不应小于100mm。
阀门应尽量靠近干管和设备安装。
与设备管嘴相连接的阀门，若公称压力、直径、密封面形式与设备管嘴法兰相同或对应时，可直接连接。
从干管引出的支管，一般要在靠近根部且在水平管段上设切断阀。
（5）升降式止回阀应装在水平管段上;立式升降式止回阀可装在垂直管道上;旋启式止回阀应优先装在水平管道上，也可装在管内介质自下而上流动的垂直管道上。
底阀应装在离心泵吸人管的立管端;减压阀、调节阀应垂直装在水平管道上。
地下管道的阀门应设在管沟内或阀门井内。
消防水阀门井应有明显的标志，安装在设备上或管道上均应垂直安装。
二、减压阀的安装减压阀组不应设置在靠近移动设备或容易受冲击的部位，应设置在振动小、有足够空间和便于检修的部位。
为了检修需要，减压阀组应设切断阀和旁路阀。
为防止杂质磨损，可在减压阀前设置Y形过滤器。
阀组后应设置安全阀，当压力超过设定值时，能起泄压作用。
蒸汽系统的减压阀组前，应设疏水器或汽水分离器。
阀组最低处应设导淋阀。
减压阀组的安装高度为：设在离地面1.2m左右，可沿墙敷设;设在离地面3m左右，也可以沿墙敷设，但应设立永久性操作平台。
