工业自动化气动系统及原理分享
气动系统的工作原理
气动系统的工作原理气动系统是一种广泛应用于各种工业和机械设备的控制系统。
它利用气体压力来传递力和运动的能力，以控制设备的运作。
下面将详细介绍气动系统的工作原理。
1. 压缩气体生成：气动系统使用压缩空气作为能源。
通常，空气通过气体压缩机进行压缩，压缩后的气体被送入气体储存系统中。
这样做的目的是为了提供足够的气压和气体储备，以满足系统的需要。
2. 储气罐：气动系统中的储气罐起到存储和平衡气压的作用。
储气罐通常由钢制或铝制制成，具有一定的容量。
当压缩气体被输送到储气罐中时，储气罐会保持一定的气压。
当系统需要使用气体时，储气罐可以提供稳定的气体流量。
3. 气动执行器：气动系统的工作原理是通过气动执行器将气体能量转化为机械能。
常见的气动执行器包括气缸和气动阀。
当气体被输送到气缸中时，气缸内的活塞会受到气压力的作用而移动。
通过适当设计气缸的结构，可以实现直线运动或旋转运动。
气动阀则用于控制气流的流动方向和量，从而实现对气缸的控制。
4. 气动控制系统：气动系统的工作原理还涉及到气动控制系统的设计和操作。
气动控制系统由气动元件、气动管路和控制装置组成。
气动元件包括气缸、气动阀等，用于转换气体能量。
气动管路则用于输送气体，通常由管道、接头和连接件组成。
控制装置可以是手动操作的开关，也可以是自动控制的传感器和程序控制器。
通过操作控制装置，可以控制气动系统中气压和气流的大小和方向，从而实现所需的机械运动和功能。
5. 优点和应用：气动系统具有很多优点和广泛的应用。
首先，气动系统具有快速响应、高可靠性和稳定性的特点，能够在较短的时间内实现快速准确的运动控制。
其次，气动系统具有较低的成本和易于维护的特点，因为气体是广泛的、廉价的和易于获取的。
此外，气动系统还具有较大的输出力和动力密度，适用于各种不同的工业和机械应用，如自动化生产线、运输设备和机械加工等。
综上所述，气动系统的工作原理涉及气体的压缩、储存和传递，利用气压和气体流动来实现机械运动和功能控制。
气动系统的工作原理
气动系统的工作原理
气动系统是一种利用气体流动原理来实现动力传递和控制的系统。
它由气源、执行器、控制元件和管路组成。
气源通常为压缩空气，可以通过空气压缩机将大气中的空气压缩后供给气动系统。
执行器是气动系统中的作动元件，根据控制信号产生相应的动作。
常见的气动执行器有气缸和旋转执行器。
气缸通过压缩空气作用于活塞上来实现直线运动，而旋转执行器通过压缩空气使转子旋转来实现角度变化。
控制元件用于对气源和执行器之间的气流进行控制。
常见的控制元件有气控阀和方向控制阀。
气控阀是气动系统中的主要控制元件，它能根据控制信号调节气流的流量和压力，从而控制执行器的运动。
方向控制阀用来改变气体的流动方向，实现气缸的前后、左右运动。
管路是气动系统中传递气流的通道，它连接气源、控制元件和执行器，将气源产生的气压传递给执行器，从而实现动力传递和控制。
气动系统的工作原理基于气体流动的基本原理。
当气源产生气压时，气体沿着管路流动，进入执行器，对执行器施加压力，从而使其产生相应的运动。
控制元件通过对气体流动进行调节，控制执行器的运动。
当控制信号改变时，控制元件相应地改变气体流动路径，从而实现不同的控制动作。
总的来说，气动系统通过利用气体流动原理，将气源产生的气
压传递给执行器，并通过控制元件对气流进行控制，实现相应的动作和控制功能。
这种工作原理使气动系统具有快速、灵活、稳定等特点，广泛应用于各种工业自动化和机械控制领域。
气动操作的原理与方法
气动操作的原理与方法气动操作是利用气动元件（如气动阀、气动缸等）来控制工程机械、机床等设备的一种操作方式。
它通过空气压力的力量来产生机械运动，具有结构简单、响应速度快、可靠性高等优点，被广泛应用于工业自动化控制系统中。
气动操作的原理主要涉及压缩空气的产生、传输和转换。
其中，气源是气动操作的基础，通常使用压缩空气作为驱动力。
压缩空气是通过空气压缩机将空气加压产生的。
在传输方面，气源通过管道系统将压缩空气传送给需要进行气动操作的设备，同时通过过滤器和调压阀等装置保证空气质量和压力的稳定。
在气动操作中，气动元件起着关键的作用。
常见的气动元件包括气动阀、气动缸和气动驱动装置等。
气动阀是气动操作中常用的控制元件，它根据控制信号的输入，通过控制气源的通断来实现对气动装置的驱动和控制。
气动缸则负责将气源的能量转化为机械能，通过气压的作用产生直线或旋转的运动。
气动驱动装置能够根据控制信号的输入，将气源的能量转化为动力来驱动其他机械装置。
气动操作的控制方式主要有手动控制和自动控制两种。
手动控制是通过操作人员的手动操作来对气动元件进行控制。
这种方式操作简单直观，但适用性较差，一般只用于一些辅助操作和调试。
自动控制是通过传感器和控制系统来实现对气动元件的自动控制。
传感器能够对物理量进行检测，并将检测结果转化为电信号输入到控制系统中。
控制系统根据接收到的信号进行处理，并根据设定值控制气动元件的动作。
在气动操作中，还需要考虑一些关键性的问题。
首先是气源的选择和系统的设计。
气源的选择应根据实际应用需求进行，通常需要考虑产气量、压力和质量要求等因素。
系统的设计应考虑气源的供应、传输管道的布局、气动元件的选用以及控制系统的设计等问题。
其次是气动元件的选用和安装。
根据工作要求和空间条件等因素选择适合的气动元件，并进行正确的安装和调试。
最后是气动操作的维护和管理。
定期对气源设备进行检修和保养，确保气源的正常运行；对气动元件进行清洁和润滑，延长使用寿命；对控制系统进行调试和维护，确保操作的准确性和稳定性。

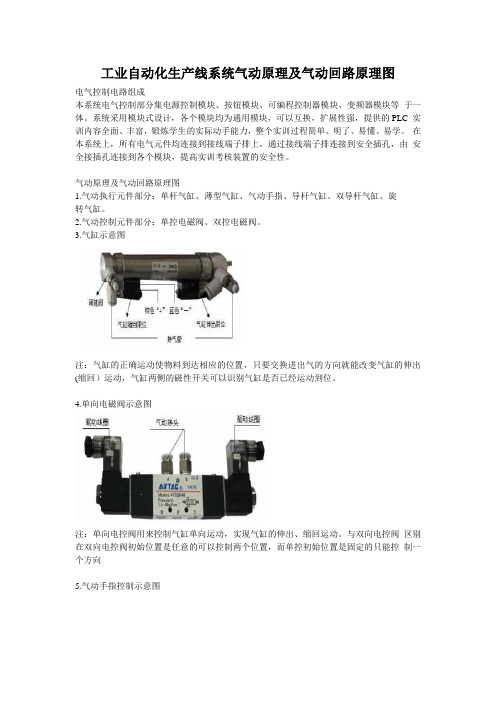

工业自动化生产线系统气动原理及气动回路原理图
工业自动化生产线系统气动原理及气动回路原理图
电气控制电路组成
本系统电气控制部分集电源控制模块、按钮模块、可编程控制器模块、变频器模块等于一体。
系统采用模块式设计，各个模块均为通用模块，可以互换，扩展性强，提供的PLC 实训内容全面、丰富，锻炼学生的实际动手能力，整个实训过程简单、明了、易懂、易学。
在本系统上，所有电气元件均连接到接线端子排上，通过接线端子排连接到安全插孔，由安全接插孔连接到各个模块，提高实训考核装置的安全性。
气动原理及气动回路原理图
1.气动执行元件部分：单杆气缸、薄型气缸、气动手指、导杆气缸、双导杆气缸、旋
转气缸。
2.气动控制元件部分：单控电磁阀、双控电磁阀。
3.气缸示意图
注：气缸的正确运动使物料到达相应的位置，只要交换进出气的方向就能改变气缸的伸出(缩回）运动，气缸两侧的磁性开关可以识别气缸是否已经运动到位。
4.单向电磁阀示意图
注：单向电控阀用来控制气缸单向运动，实现气缸的伸出、缩回运动。
与双向电控阀区别在双向电控阀初始位置是任意的可以控制两个位置，而单控初始位置是固定的只能控制一个方向
5.气动手指控制示意图
注：上图中手爪夹紧由单向电控气阀控制，当电控气阀得电，手爪夹紧，当电控气阀断电后，手爪张开。
气动系统的工作原理探究
气动系统的工作原理探究气动系统是一种利用气体传动能量的系统，广泛应用于各个领域，例如工业生产中的气动工具、汽车制动系统和飞机起落架等。
本文将探究气动系统的工作原理及其应用。
一、气动系统的基本组成气动系统主要由压缩空气源、执行元件、控制元件和传动管路四个部分组成。
压缩空气源：压缩空气源负责将空气进行压缩，通常使用压缩机来完成。
压缩机将气体通过压缩提高密度和压力，使其能够提供足够的动力。
执行元件：执行元件是气动系统中的工作部分，负责将气体的动能转化为机械能，并实现工作任务。
常见的执行元件包括气缸、电磁阀和气动马达等。
控制元件：控制元件用于控制气体的流动方向、速度和压力等参数，从而实现对执行元件的精确控制。
常见的控制元件包括电磁阀、气控阀和节流阀等。
传动管路：传动管路用于将压缩空气从压缩空气源传输到执行元件，并将工作过程中的废气排出。
传动管路需要具备一定的密封性和耐压能力，以确保气体传输的效率和安全性。
二、气动系统的工作原理气动系统通过控制压缩空气的流动实现工作任务，其工作原理可以概括为以下几个步骤：1. 压缩空气的产生：压缩机将空气进行压缩，使其具备足够的能量储备。
压缩机通常通过活塞往复运动或转子旋转来实现空气的压缩。
2. 控制元件的调节：控制元件根据工作需求，控制气体的流动方向、速度和压力等参数。
例如，电磁阀通过开闭控制气体的进出口，实现对执行元件的启停控制。
3. 执行元件的动作：控制元件控制气体的流动后，气体进入执行元件，推动或拉动执行元件完成工作任务。
例如，气缸通过气体的进出来实现往复运动，驱动机械装置实现抓取、推动等操作。
4. 废气的排出：气动系统工作完毕后，废气需要排出系统以维持气体的流动循环。
排气管路通过合适的设计，将废气安全地排放到大气中。
三、气动系统的应用气动系统广泛应用于各个领域，其优点在于操作简单、可靠性高以及成本较低。
以下是几个典型的应用案例：1. 工业自动化：气动系统在工业自动化生产中扮演着重要的角色，用于驱动各类气动工具、操作机械手臂等。
工业自动化气动系统及原理分享
02
执行元件包括气缸、气马达等，通过接收压缩空气，驱动机械
装置实现旋转或直线运动。
执行元件的输出力、速度和方向可以通过控制元件进行调节，
03
以满足不同的应用需求。
气动辅助元件
气动辅助元件是用于辅助气动系 统正常运行的元件，包括管道、
接头、过滤器、消声器等。
管道用于连接气源装置、控制元 件和执行元件，使压缩空气能够
采用模块化设计，方便系统的集成和扩展 ；同时，推动气动元件和系统的标准化， 提高互换性和兼容性。
02
气动系统的组成与原理
气源装置
01
气源装置是气动系统的能源，主要作用是产生压缩 空气，为整个系统提供动力。
02
气源装置通常包括空气压缩机、储气罐、干燥机等 设备，用于产生和储存压缩空气。
03
压缩空气经过过滤和调整压力后，通过管道输送到 气动控制元件和执行元件。
在气动自动化生产线的设计过程中，需要考虑生产工艺流程、设备布局
、安全防护等方面的因素，以确保生产线的可靠性和安全性。
气动阀门的选型与应用
气动阀门概述
气动阀门是一种利用气压传动技术来实现流体控制的阀门，具有结构简单、动作迅速、控 制精度高等优点。
气动阀门的分类
根据不同的分类标准，气动阀门可分为多种类型，如按用途可分为截止阀、节流阀、安全 阀等；按结构可分为单座阀、双座阀、套筒阀等。
01
气动自动化生产线概述
气动自动化生产线是指利用气压传动技术，结合各种气动元件和执行机
构，实现生产过程中的自动化控制和物料传输。
02
气动自动化生产线的组成
气动自动化生产线通常由供气系统、动控制元件、执行机构、传感器
等部分组成，各部分相互配合，协同工作，以完成生产任务。
气动系统的工作原理
气动系统的工作原理气动系统是一种利用气体传动能量的系统。
它由压缩空气作为动力源，通过气缸、气控阀、气动执行元件等组成，实现各种机械运动。
下面将详细介绍气动系统的工作原理。
一、气动系统的组成及基本原理气动系统主要由压缩机、储气罐、气缸、气控阀和气动执行元件等组成。
其工作原理是：压缩机将空气吸入，通过压缩使其压力增加，然后将高压气体送入储气罐中。
当需要使用气动系统时，气缸内的气控阀开启，高压气体经过气控阀进入气缸，推动气缸进行线性运动，或者通过连杆机构实现旋转运动。
二、气动系统的工作流程1. 压缩阶段：当压缩机开始工作时，它会将外界的空气吸入，通过内部的运动装置将空气压缩，使其压力增加。
同时，压缩机会产生热量，需要通过冷却系统散热。
2. 储气阶段：经过压缩后的气体进入储气罐，储气罐能够平衡气体的压力，保证系统运行时有稳定的气源供给。
3. 控制阶段：当系统需要进行工作时，气缸内的气控阀开启，高压气体经过气控阀进入气缸，推动气缸进行运动。
气控阀能够根据系统的要求对气体的流量和方向进行调节。
4. 执行阶段：气动执行元件根据气缸的运动来实现具体的工作任务。
例如，气缸可以推动机械臂进行物料搬运，也可以推动活塞进行压缩或排气等。
三、气动系统的优势1. 高效可靠：气动系统工作简单可靠，能够在复杂环境下稳定运行，不易受到外界干扰。
2. 灵活多样：气动系统的控制灵活，可以根据需要调整气体的流量和方向，实现多种机械运动。
3. 节能环保：气动系统减少了机械摩擦的发生，相比传统机械系统更节能环保。
4. 成本低廉：与液压系统相比，气动系统的成本更低，维护和操作也更简便。
四、气动系统的应用领域气动系统广泛应用于各个领域，包括工业自动化、机械制造、交通运输等。
例如，在生产线上可以利用气动系统实现物料的传送、分拣和加工等；在汽车制造中，气动系统被应用于制动系统和悬挂系统等。
总结起来，气动系统是一种基于压缩空气传动能量的系统，通过气缸、气控阀和气动执行元件等实现各种机械运动。
工业机器人气动系统工作原理
工业机器人气动系统工作原理一、引言工业机器人是现代工业生产中的重要设备之一，其作业效率和精度直接影响着生产线的生产能力和品质。
而工业机器人的气动系统作为其动力系统之一，起到了至关重要的作用。
本文将介绍工业机器人气动系统的工作原理。
二、气动系统的组成工业机器人的气动系统主要由空气源、压缩空气处理装置、执行器和控制元件等组成。
1. 空气源：一般采用压缩空气作为动力源，其通过压缩机将空气压缩至一定压力，然后送入气动系统中。
2. 压缩空气处理装置：压缩空气处理装置主要包括过滤器、调压器和润滑器等。
过滤器用于过滤空气中的杂质和水分，确保气动系统的正常工作；调压器用于调节压缩空气的压力，保证气动执行器能够正常工作；润滑器用于给气动执行器提供润滑油，减少摩擦和磨损。
3. 执行器：执行器是气动系统中的关键部件，它能够将压缩空气的能量转换为机械能，驱动机器人进行各种动作。
常见的执行器包括气缸和气动电机等。
气缸通过压缩空气的推力实现线性运动，广泛应用于工业机器人的抓取、定位等动作；气动电机则通过压缩空气的驱动转动，实现机器人的旋转和摆动等动作。
4. 控制元件：控制元件主要包括电磁阀和气动阀等，用于控制压缩空气的流动和执行器的动作。
电磁阀通过电气信号控制气体的开闭，实现对气动系统的控制；气动阀通过机械手动操作控制气体的流动方向和流量大小，对执行器进行控制。
三、气动系统的工作原理工业机器人的气动系统的工作原理可以简单描述为：空气源经过压缩空气处理装置处理后，被送入执行器中，通过控制元件的控制，实现机器人的各种动作。
具体来说，当机器人需要进行某种动作时，控制系统会发出相应的指令，控制电磁阀或气动阀的开闭。
当电磁阀或气动阀开启时，压缩空气从空气源中进入执行器，推动气缸或气动电机运动，从而实现机器人的动作。
当电磁阀或气动阀关闭时，执行器停止工作，机器人保持当前状态。
在气动系统中，控制元件的控制信号可以通过电气信号或机械操作实现。
气动系统的工作原理探究
气动系统的工作原理探究气动系统是一种利用气体压缩和流动实现机械运动的系统，广泛应用于各个领域，如工业生产、交通运输等。
本文将对气动系统的工作原理进行探究，分析气动系统的组成部分及其相互作用，以及工作过程中的关键技术。
一、气动系统的组成气动系统由压缩机、储气罐、气动执行器和管路等组成。
压缩机负责将自然空气进行压缩，并排除其中的杂质。
储气罐则用于储存压缩空气，并消除压力脉动。
气动执行器是气动系统的核心部件，包括气缸、气动阀等，用于实现机械运动。
管路则负责将压缩空气传输至执行器，并控制其流动。
二、气动系统的工作原理1. 压缩过程压缩机将自然空气通过机械运动进行压缩，增加气体的密度和压力。
在压缩过程中，压缩机内部的转子或活塞会不断运动，将气体压缩至一定的压力。
2. 储气过程压缩机将压缩空气送至储气罐进行储存。
储气罐的设计可以消除气体压力的脉动，并确保供气平稳。
同时，储气罐还可以提供应急气源，以应对突发情况。
3. 控制与传输过程气动执行器通过控制气缸和气动阀等元件的开关状态，来实现机械运动。
气动执行器的动作是由压缩空气的流入和流出来控制的。
当气缸的气压大于外界环境的气压时，气缸会进行推动，实现机械运动。
4. 释放过程当气动执行器完成了所需的机械运动后，气动阀会控制气缸内压缩空气的释放。
压缩空气通过排气孔流出，气缸恢复原状。
这一过程也被称为气动系统的排气过程。
三、气动系统的关键技术1. 气动元件的选择与设计气动系统中的气缸、气动阀等元件的选择和设计是关键。
通过合理选择气缸的直径和行程，可以实现所需的力和位移。
气动阀的设计也需要考虑其开启和关闭的速度、响应时间等因素。
2. 控制系统的设计与优化气动系统的控制系统需要考虑响应速度、准确度和稳定性等因素。
合理选择和优化气动执行器的控制方式（如手动控制、自动控制等），可以提高系统的性能和效率。
3. 气动系统的节能与安全对于气动系统来说，节能和安全是重要的考虑因素。
通过合理设计系统的操作方式和控制策略，可以降低能耗。
工业自动化中的气动传动技术
工业自动化中的气动传动技术随着工业化的发展，自动化技术的应用越来越广泛。
在自动化系统中，传动技术起到关键作用，而气动传动技术则是其中重要的一部分。
一、气动传动技术的基本原理气动传动技术是利用压缩空气为动力，在机械系统中实现各种运动的一种传动方式。
它的基本原理是将压缩空气通过管道输送到气缸中，从而产生运动。
气动传动技术具有以下几个显著的特点：1.速度快，响应速度快。
2.动力强，适合于大扭矩、大负载。
3.可靠性高，寿命长。
4.操作简便、方便，维护成本低。
二、气动传动技术的应用气动传动技术广泛应用于机械制造、汽车制造、电子、纺织和化工等许多领域。
例如，在机械制造中，气动传动技术被广泛应用于数控机床、冲压机、钻床、磨床、切割机、切割机等设备中。
在汽车制造中，气动传动技术被广泛应用于机车制动、卡车悬挂、空调等系统中。
在电子制造中，气动传动技术被广泛应用于面板生产线、印刷电路板设备等。
在纺织制造中，气动传动技术被广泛应用于丝印机、染色机、织机等设备中。
在化工行业中，气动传动技术则被广泛应用于石油化工、冶金、矿山等行业中的流体气动控制系统。
三、气动传动技术的优点相比其他传动技术，气动传动技术具有以下优点：1.可靠性高，寿命长。
2.速度快，响应速度快。
3.能够适应恶劣的工作环境和高温、高压、高粘度等特殊要求。
4.密封性好，能够输送各种气体和液体。
5.无污染，节能环保。
四、气动传动技术的发展趋势随着科技的发展和工业化的进步，气动传动技术也在不断地发展和完善。
未来，气动传动技术将朝着以下方向发展：1.智能化：通过智能化控制技术和传感器技术，实现气动传动系统的复杂控制和故障诊断，提高自适应性和安全性。
2.高效化：采用高速电磁阀、高效缓冲器等先进技术，提高系统的工作效率和节能性。
3.轻量化：采用新材料和新工艺，实现轻量化设计和制造，降低系统的重量和成本。
4.集成化：通过集成和模块化设计，实现系统的互联互通，提高生产效率和自动化水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气 罐
空气干燥机
主管路过滤器
動力源側 动力源側
装置側
磁性开关
压力开关
残压释放 三联件 手动3通阀 消音器 电磁阀 速度控制阀 气缸
亚德客产品
10
二、气动系统介绍
• 气源元件：空气压缩机；后冷却器；气罐 • 气源处理元件：过滤器、干燥器、油雾器、油雾分离器等 • 压力控制元件：调压阀、压力传感器等
• 方向控制元件：两通、三通、五通换向阀
其他系列（调压阀、压 力表、压力开关、压力 控制器等）
12
二、气动系统介绍
方向控制元件，用于压缩空气方向控制的作用 电磁阀 气控阀
人控、机控及其他阀
流体控制阀
13
二、气动系统介绍
执行元件，用于自动化中的实际工作运动的作用 标准气缸 迷你气缸
经凑型气缸超薄型气缸 Nhomakorabea14二、气动系统介绍
执行元件 多位置气缸、双轴及三轴气缸 滑台气缸
广东亚德客智能装备有限公司
工业自动化系统及原理分享
1
目录
一、自动化介绍
二、气动系统介绍
2
一、自动化介绍
工业自动化就是工业生产中的各种参数为控制目的，实现各种过程 控制，在整个工业生产中，尽量减少人力的操作，而能充分利用动物以 外的能源与各种资讯来进行生产工作，即称为工业自动化生产，而使工 业能进行自动生产之过程称为工业自动化。
• 速度控制元件：调速阀、流量开关、排气阀等 • 执行元件：直线气缸、摆动气缸、气爪等
11
二、气动系统介绍
气源处理及压力控制元件，用于气源过滤、调压、给油、压力检测等作用
G系列（三联件、二连件、 调压过滤器、过滤器、 调压阀、给油器等）
AB系列（三联件、二连 件、调压过滤器、过滤 器、调压阀、给油器等）
无杆气缸
回转气缸
15
二、气动系统介绍
执行元件 气动手指 旋转（夹紧）气缸、焊接（夹紧）气缸
打刀缸、阻挡气缸及气缸附件等
16
二、气动系统介绍
辅助元件，用于连接各元件形成气路的作用 油压缓冲器 打刀缸、阻挡气缸及气缸附件等
17
谢谢大家
18
3
二、气动系统介绍
气动（PNEUMATIC）是“气动技术”或“气压传动与控制”的简称。气动 技术是以空气压缩机为动力源，以压缩空气为工作介质，进行能量传递或信号 传递的工程技术，是实现各种生产控制、自动控制的重要手段。
4
二、气动系统介绍
空气压
气体的压缩性
5
二、气动系统介绍
空气的压力
气体分子的冲突会产生力，这个力就是“压力”。 压力SI单位：Pa
１Ｐａ＝１Ｎ/ｍ２ ；1MPa=106Pa
大气压0.1013MPa
6
二、气动系统介绍
空气的压力
7
二、气动系统介绍
常见的空气压
打气筒
公交车自动门
喷涂装置
牙科设备
喷气枪
气垫
8
二、气动系统介绍
AIR CYL’
夹紧
AIR CYL’
AIR CYL’
提升 推出
9
二、气动系统介绍 一、自动化介绍
后冷却器 空压机
