有限空间作业安全Confined Space Operation Safety
受限空间安全培训confined space entry中英文图文PPT课件

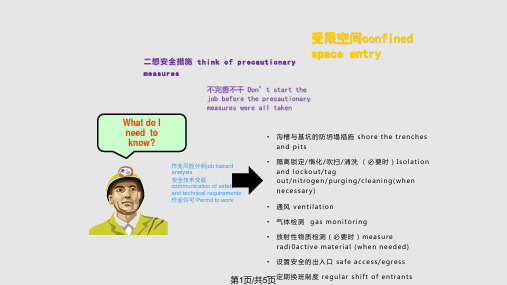

受限空间confined space entry
不完善不干 Don’the precautionary measures were all taken
What do I need to know?
• 沟槽与基坑的防坍塌措施 shore the trenches and pits
作业风险分析job hazard analysis 安全技术交底
communication of safety and technical requirements 作业许可 Permit to work
• 隔离锁定/惰化/吹扫/清洗 （必要时）Isolation and lockout/tag out/nitrogen/purging/cleaning(when necessary)
第3页/共5页
五想安全技能 think of safety
skill
不具备不干 don’t start the job
if involved personnel is not qualified
受限空间进入人员：entrant
•正确使用各种劳保用品和工具 properly use all kinds of PPE and tools •清楚知道各种可能发生的危险 clearly understand all possible dangers may encountered •与看护人员保持联络 keep close communication with standby person •如需撤离,尽快通知看护人员撤离 once evacuation needed, inform the standby person for evacuation immediately •如有以下情况,立即撤离: evacuate in case of:

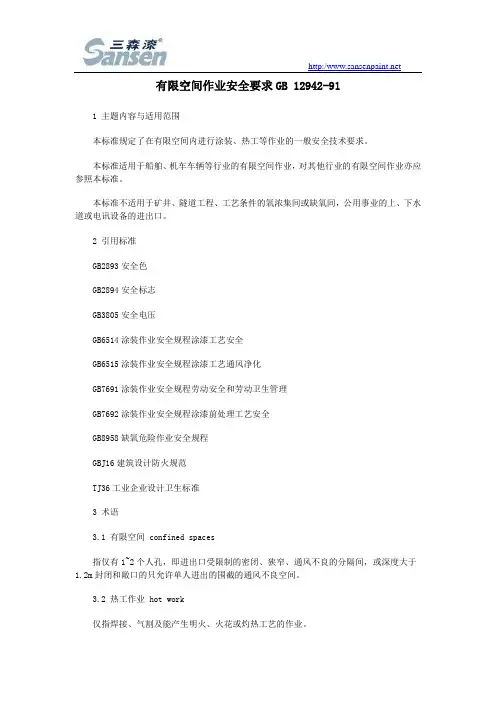

有限空间作业安全要求GB 12942-91
有限空间作业安全要求GB 12942-911 主题内容与适用范围本标准规定了在有限空间内进行涂装、热工等作业的一般安全技术要求。
本标准适用于船舶、机车车辆等行业的有限空间作业，对其他行业的有限空间作业亦应参照本标准。
本标准不适用于矿井、隧道工程、工艺条件的氧浓集间或缺氧间，公用事业的上、下水道或电讯设备的进出口。
2 引用标准GB2893安全色GB2894安全标志GB3805安全电压GB6514涂装作业安全规程涂漆工艺安全GB6515涂装作业安全规程涂漆工艺通风净化GB7691涂装作业安全规程劳动安全和劳动卫生管理GB7692涂装作业安全规程涂漆前处理工艺安全GB8958缺氧危险作业安全规程GBJ16建筑设计防火规范TJ36工业企业设计卫生标准3 术语3.1 有限空间 confined spaces指仅有1~2个人孔，即进出口受限制的密闭、狭窄、通风不良的分隔间，或深度大于1.2m封闭和敞口的只允许单人进出的围截的通风不良空间。
3.2 热工作业 hot work仅指焊接、气割及能产生明火、火花或灼热工艺的作业。
4 通用安全技术要求4.1 作业前准备4.1.1 作业者必须持有有限空间作业许可证，才能进入有限空间。
4.1.2 应备有检测仪器，并设置相应的通风设备及个人防护用具。
4.1.3 将有限空间内管道开口端严密封住，并堵上盲板，检查阀门滑块或伸缩接头，其质量必须可靠，严禁堵塞通向大气的阀门。
4.1.4 在容器制造时，因工艺要求有限空间本身必须转动时，应限制最高转速。
4.1.5 必须将有限空间内液体、固体沉积物及时清除处理，且保持足够通风，将易挥发的气体排出有限空间，或采用其他适当介质进行清洗、置换。
4.1.6 有限空间外敞面周围应有便于采取急救措施的通道。
4.1.7 高处作业时，必须设置脚手架，并应固定牢固或配戴安全带。
4.2 作业的安全与卫生4.2.1 必须对空气中含氧量进行检测，在大气压条件下，有限空间的空气中含氧量应为18%~21%，若空气中含氧量低于18%，应有报警讯号。
有限空间作业安全 ppt课件
李忠祥 2015.12
中pp国t课件安全生产科学研究院1
课程内容
一、基本知识 二、安全措施 三、应急救援 四、行政监管
中pp国t课件安全生产科学研究院2
基本知识
基本概念 分类 主要危害及致因因素
中pp国t课件安全生产科学研究院3
基本知识
1.基本概念：有限空间和有限空间作业 有限空间
接触0.5小时～1小时可发生肺水肿，甚至意识丧失、呼 吸衰竭。
数秒钟即发生电击样死亡。
中pp国t课件安全生产科学研究院15
基本知识
✓主要来源： (1)加工含硫原油过程的密闭设备。 (2)天然气中含有硫化氢。 (3)有机物发酵腐败场所，如制糖、造纸、制革等。 (4)咸菜、咸鱼腌制的低洼处。 (5)污水管道、窖井、污水泵站、污水池、炼油池、纸浆池、 发酵池、垃圾堆放场、粪池等。
➢2009.3. 21，中冶四公司在曹妃甸工业区首钢京唐钢铁有限
公司连铸车间水泵房进行除盐水池防渗漏修护作时，因缺氧发 生一起窒息事故，造成5人死亡。
中pp国t课件安全生产科学研究院12
基本知识
2)中毒—有毒物质引起 有毒物质种类
➢常见的有毒物质： 硫化氢、一氧化碳、苯系物、磷化氢、氯气、氮氧化物、 二氧化硫、氨气、氰和腈类化合物、易挥发的有机溶剂、 极高浓度刺激性气体等。
气体名称 气体浓度 （mg/m3）
0.0007～0.2
对人体的影响
人对其嗅觉感知的浓度在此范围内波动，远低于引起危 害的浓度，因而低浓度的硫化氢能被敏感地发觉。
30～40 硫化氢 75～300
375～750
高于1000
嗅觉疲劳，其臭味减弱
因嗅觉疲劳或嗅神经麻痹而不能觉察硫化氢的存在，接 触数小时出现眼和呼吸道刺激。
confined space safety 密闭空间安全 (T.BSS-HSE-19-001R0)
• 消除，例如不进入密闭空间工作 • 替代， 通过操作或使用不同的设备来消除危险。这也有可
能产生别的危险。 • 隔离，当危险被从密闭空间隔离出来 • 工程控制，例如通过改变密闭空间的设计来减少危险 • 行政控制，包括程序和培训. • 个人防护用品
3
Learning Objective 学习目标
帮助员工了解密闭空间基本信息
1
熟悉如何识别密闭空间作业的风险
2
清楚公司对密闭空间作业管理的要求
3
4
主要内容
1 密闭空间作业视频分享 2 密闭空间案列分享 3 密闭空间作业的定义 4 密闭空间作业的危险分析 5 密闭空间作业的危险控制方法
5
密闭空间事故录像
19
密闭空间安全意识 —— 风险评估
我们不能依靠视觉或嗅觉去分辨密闭空间是否缺氧，因此必须进 行检测。严重缺氧可造成脑损伤，心脏也会在几分钟之内停跳。
进入密闭空间之前，所有的危险源必须在进入之前被评估
检测大气质量 – 最初的监测应该有一个有能力的人来做,他将颁布密闭空 间进入许可且进行工作危险分析 – 必须检测密闭空间的所有地区 (顶部,中部, 底部) 因为有 些气体或蒸汽比空气重有些比空气轻 – 如果检测出缺氧或存在有毒的气体或蒸汽,必须要通风透 气或进入前重新检测
这些气体必须 与空气混合到 他们各自的可 燃的浓度，如 图中所示。
HYDROGEN
氢
天然气 NATURAL GAS
LPG 液化石油气
19%
14% 10% 5% 4% 2% Zero (Gas in Air)
15
密闭空间危险性分析–——有害健康环境（1）
2024版有限空间作业安全操作准则英文版
2024版有限空间作业安全操作准则英文版2024 Limited Space Work Safety Operating GuidelinesIn 2024, it is crucial to adhere to strict safety protocols when operating in limited spaces. These guidelines are designed to ensure the well-being of workers and prevent accidents.PurposeThe purpose of these guidelines is to provide a framework for safe operations in confined spaces. By following these rules, workers can minimize risks and maintain a secure working environment.ScopeThese guidelines apply to all personnel working in limited spaces, including but not limited to construction sites, industrial facilities, and underground tunnels. It is essential for everyone involved in such operations to be familiar with and follow these guidelines.Key Points1. Risk Assessment: Conduct a thorough risk assessment before entering a confined space. Identify potential hazards and take necessary precautions to mitigate risks.2. Training: All personnel must undergo proper training on confined space operations, including emergency procedures and the proper use of safety equipment.3. Communication: Maintain clear communication with team members at all times. Use radios or other communication devices to stay connected while working in limited spaces.4. Ventilation: Ensure proper ventilation in confined spaces to prevent the buildup of hazardous gases or lack of oxygen.5. Emergency Procedures: Establish clear emergency procedures and ensure all workers are familiar with them. Practice emergency drills regularly to enhance preparedness.6. Safety Equipment: Provide workers with appropriate safety equipment, such as harnesses, gas detectors, and respirators. Inspect equipment regularly to ensure it is in good working condition.7. Permit System: Implement a permit system for confined space entry. Only authorized personnel should be allowed to enter limited spaces, and permits should be issued based on a risk assessment.8. Monitoring: Continuously monitor conditions inside the confined space during operations. Use gas detectors and other monitoring devices to ensure a safe working environment.9. Rescue Plan: Develop a comprehensive rescue plan in case of emergencies. Ensure that all team members are aware of the plan and know their roles and responsibilities.10. Documentation: Keep detailed records of all confined space operations, including risk assessments, permits, training records, and incident reports. This documentation will be crucial for future reference and improvement.By following these guidelines, workers can ensure their safety and well-being while operating in limited spaces in 2024.。
《有限空间安》课件
有限空间安的预防措施
安全设备
使用合适的安全设备，如安全带、头盔、防护 服等，保障工作人员的安全。
通风系统
使用有效的通风系统以确保空气质量并减少有 害气体的积累。
防护屏障
设置防护屏障和标识，限制非相关人员进入有 限空间，并提醒注意安全。
有限空间安的应急处理
1
紧急撤离
在紧急情况下，迅速撤离有限空间并采取相应的救援行动。
符合安全标准。
3
培训与意识提升
为相关人员提供有限空间安全的 培训和意识提升，提高他们应对 风险和应急处理的能力。
有限空间安的风险评估
物理风险
包括狭小、不稳定的工作平台、易引发火灾或爆炸的物质等。
化学风险
包括有毒气体、蒸汽或粉尘以及有害化学物质的泄漏或浓度超标。
生物风险
包括细菌、霉菌、致病生物或有害生物的存在，可能导致感染或传染疾病。
有限空间安的相关统全球范围内发生大量的有限空 间事故，导致严重的人员伤亡和财产损失。
针对有限空间安的解决方法
1
识别与划定
清晰识别有限空间并划定边界，
通风与气体检测
2
确保每个人都意识到进入有限空 间的风险。
充分通风以减少有害气体浓度，
并进行气体检测以确保空气质量
2
急救措施
提供紧急急救措施，如心肺复苏术、急救药物和伤口处理等。
3
事故调查
进行有限空间事故的调查与分析，以避免类似事故的再次发生。
有限空间安的安全规范
1 许可制度
实施有限空间进入许 可制度，确保只有经 过培训和符合要求的 人员可以进入。
2 通风要求
规定有限空间内的通 风要求，确保空气质 量合乎安全标准。
有限空间安的培训和意识提升
生产单位有限空间作业安全注意事项
生产单位有限空间作业安全注意事项1定义1.1受限空间 confined spaces化学品生产单位的各类塔、釜、槽、罐、炉膛、锅筒、管道、容器以及地下室、窨井、坑（池）、下水道或其它封闭、半封闭场所。
1.2受限空间作业 operation at confined spaces进入或探入化学品生产单位的受限空间进行的作业。
2受限空间作业安全要求2.1 受限空间作业实施作业证管理，作业前应办理《受限空间安全作业证》（以下简称《作业证》）。
2.2 安全隔绝2.2.1 受限空间与其他系统连通的可能危及安全作业的管道应采取有效隔离措施。
2.2.2 管道安全隔绝可采用插入盲板或拆除一段管道进行隔绝，不能用水封或关闭阀门等代替盲板或拆除管道。
2.2.3 与受限空间相连通的可能危及安全作业的孔、洞应进行严密地封堵。
2.2.4 受限空间带有搅拌器等用电设备时，应在停机后切断电源，上锁并加挂警示牌。
2.3 清洗或置换受限空间作业前，应根据受限空间盛装（过）的物料的特性，对受限空间进行清洗或置换，并达到下列要求：2.3.1 氧含量一般为18%～21%，在富氧环境下不得大于23.5%。
2.3.2 有毒气体（物质）浓度应符合GBZ 2 的规定。
2.3.3 可燃气体浓度：当被测气体或蒸气的爆炸下限大于等于4%时，其被测浓度不大于0.5%（体积百分数）；当被测气体或蒸气的爆炸下限小于4%时，其被测浓度不大于0.2%（体积百分数）。
2.4 通风应采取措施，保持受限空间空气良好流通。
2.4.1 打开人孔、手孔、料孔、风门、烟门等与大气相通的设施进行自然通风。
2.4.2 必要时，可采取强制通风。
2.4.3 采用管道送风时，送风前应对管道内介质和风源进行分析确认。
2.4.4 禁止向受限空间充氧气或富氧空气。
2.5 监测2.5.1 作业前30 min内，应对受限空间进行气体采样分析，分析合格后方可进入。
2.5.2 分析仪器应在校验有效期内，使用前应保证其处于正常工作状态。
受限空间作业 ppt课件
风险评估——物理险患
内部材料 通道 电气 工作位置到出口的距离 管道内部状况（泥、尘、
积水）
风险评估——溺毙
人员被液体或粉碎（可流动）的固体物质 包围且成功围困，该物质被吸入后填满或 阻塞呼吸系统导致人员死亡，或者该物质 对人体施以绞拧、挤压、碾轧的作用力而 导致人员死亡。
承包商主管（进入人员的主管） 承包商HSE 总包商管理人员 监理批准
允许入内/工作进行
有 限 空 间 进 入 检 查 单
许可的更新
进入许可只在核定的工作内容和工作时间 内有效。
如果情况发生变化，或时间到期，许可证 须重新申办，原许可立即废除。
废除许可的人员必须指示人员撤离有限空 间，并立即通知施工主管或HSE监督，竖 立“危险 – 勿入”的牌子。
危险源（空气环境）
有限空间本身存在的有害气体：
硫化氢等有毒有害气体； 易燃易爆气体； 氧气不足；
施工材料产生的有毒、易燃物：
粘结剂 油漆 稀料 焊接烟尘等。
随温度和时间的变化而带来的有毒有害物质 施工工艺耗氧使氧气含量的降低。
风险评估——气体
氧含量状况
必须进行隔离、吹扫、通风及采样，以便 在发布新的许可前确认危险问题的起因。
带呼吸设备进入封闭空间作业
如果不带呼吸设备进入可能会不安全的话， 则应采取以下附加预防措施。
制定施工方案并经审批。该方案必须在工前交 底会议上进行交底，所有相关人员都必须出席 该会议。
悬挂安全标语并设置围栏，防止无关人员进入 作业区域。
1
一电信线路维护工从窨井下作业完后爬出窨井时，被一 辆疾驰而来的面包车撞到头部，当场死亡。
事故统计
安监总应急〔2007〕155号
有限空间作业安全ppt课件
工程安全管理培训
史银寿
安全生产管理部
危险性大，一旦发生事故往往造成严重后果
窒息：引起人体组织处于缺氧状态的过程称为窒息。不同 浓度的氧气对人体的影响如下：
浓度（V/V） 19.5～23.5% 症状 正常氧气浓度
15～19%
12～14% 10～12%
工作能力降低、感到费力
呼吸急促、脉搏加快，协调能力和感知判断力 降低 呼吸减弱，嘴唇变青
01～09年8月全国受限空间内中毒、窒息死亡≥3人的事故
500 450 400 350 300 250 200 150 100 50 0 436 382 323 228 88 109 94 321 252 214
370
173 51 39 2009年1-8月
58
81
82
66
2001年
2002年
2003年
有限空间作业 安全
工程安全管理培训
史银寿
安全生产管理部
受限空间作业
受限空间作业涉及的领域广、行 业多，作业环境复杂，危险有害因 素多，容易发生安全事故，造成严 重后果；作业人员遇险时施救难度 大，盲目施救或救援方法不当，又 容易造成伤亡扩大。
工程安全管理培训 史银寿 安全生产管理部
根据国家安全监管总局统计， 2001 年到 2009 年 8 月，我国在 受限空间中作业因中毒、窒息导致的一次死亡3人及以上的事故 总数为668起，死亡人数共2699人，每年平均300多人。
概念
受限空间作
业涉及的行 业（领域）
受限空间作 业的危险 特性
工程安全管理培训
史银寿
安全生产管理部
1 受限 空间的
概念
工程安全管理培训
受限空间是指工厂的各种设备内部（炉、 塔釜、罐、仓、池（泡菜）、槽车、管道、 烟道等）和城市(包括工厂)的隧道、下水道、 沟、坑、井、池、涵洞、阀门间、污水处理 设施等封闭、半封闭的设施及场所（船舱、 地下隐蔽工程、密闭容器、长期不用的设施 或通风不畅的场所等），以及农村储存红薯、 土豆、各种蔬菜的井、窖等。通风不良的矿 井也应视同受限空间。 总之，一切通风不良、容易造成有毒有 害气体积聚和缺氧的设备、设施和场所都叫 受限空间（作业受到限制的空间） ，在受限 空间的作业都称为受限空间作业。
限制性空间的安全作业PPT
Introduction toConfined Space SafetyOR-OSHA 2150501ObjectivesThis class provides the following information:1. Criteria for confined spaces and permit-requiredconfined spaces.2. Hazards which may exist in permit-required confinedspaces.3. Steps in developing a permit-required confinedspace program.4. Training requirements.Why a Permit-Required Confined Space Program?Does workplace contain PRCS? (b)Inform Employees. (c)(2)Will PRCS be entered?Will Contractors enter?Will host employees enter?Consult other OSHA Standards.Prevent employee entry. (c)(3)Do task from outside of space.Inform contractor. (c)(8)Contractor obtains information. (c)(9)Both contractor and host employees enter.Coordinate entry operations. (c)(8), (d)(11) Prevent unauthorized entry. Prevent unauthorized entry.NoYesNoYesYesNoYes NoStopYesNoStopA quick reference to the Permit-Required Confined Space StandardDoes space have known or potential hazards?Can hazards be eliminated?Can space be maintained safeusing continuous forced air only? Prepare for entry using permit procedures. Verify acceptable entry conditions.Issue permit. Maintain acceptableentry conditions throughout entry.Entry tasks completed. Return and cancel permit.Audit permit program May reclassify space as non-PRCS. (c)(7)Space may be entered under (c)(5).Permit not valid until conditionsmeet permit specifications.Emergency exists (prohibited condition).Entrants evacuated, entry aborted. Callrescuers if needed. Permit is void.Reevaluate program to correct/preventprohibited condition. No entry until program corrections completed. May require a new program. Not a PRCS. Consult other OSHA standards.No YesNoNoYesYesNoNoYesYesStop1Stop11Spaces may have to be evacuated and re-evaluated if hazards arise during entry.Evaluate Your Workplace1. Does the workplace contain a confinedspace?Yes! if the space is...1. Large enough for whole body to enter and work, and2. Limited access or egress, and3. Not designed for continuous occupancyWhat is meant by limited or restricted entry and exit?What is meant by not designed for continuous occupancy?2. Does the workplace contain permit-required confined spaces (PRCS)?Yes, if it’s a confined space and it...1. Contains hazardous atmosphere, or2. Has potential for engulfment, or3. Has dangerous configuration, or4. Contains other serious safety or health hazards.Evaluating Confined Spaces for Hazards Hazardous Atmospheres1. Oxygen Level {too high or too low?}23.5% and above = High20.8 -21% = Normal19.5% and below = DeficientAtmospheric conditions in a confined space can change greatly within a few minutes.Why would too much oxygen be hazardous? How could you have too much oxygen?What are some causes or indications of possibly having a deficient oxygen atmosphere inside a space?Suspect O2Deficient When:•Space has been closed up, sealed or ventilated before entry.•Has contained inerted atmosphere or has been purged.•Contains any amount of water or organic material.•Metal Oxidation -rusting.•Combustion processes.•Displacement by other gases.•Coatings, sludges, materials with cure and/or absorb oxygen -activated charcoal.Dangers of Low Oxygen Levels16 -12% O2in Air Deep breathing, fast heartbeat, poor attention,poor thinking, poor coordination14 -10% O2in Air Faulty judgment, intermittent breathing,rapid fatigue (possibly causing heart damage),very poor coordination, lips turning blue10% or less O2in Air Nausea (vomiting), loss of movement,loss of consciousness followed by deathLess than 6% O2in Air Spasmodic breathing, convulsive movement, death in approx. eight minutesComa in 40 seconds4% -6% O2in Air29 CFR 1926 Subpart PAir quality tests taken beforeentry.Excavations more than 4 ft.deep when hazardousatmosphere exists or couldexist.Tests conducted as necessary, including checks for flammable gases and oxygen deficiency.Where hazardous atmospheres exist or could be expected to exist, emergency rescue equipment must be on worksite and readily accessible.2. Flammable/Explosive Gas, Vapor, MistHazardous if it exceeds 10% of its lowerflammable limit(LFL)Lower Flammable Limit(LFL),or lower explosive limit (LEL), is the lowest concentration of air-fuel mixture at which a gas or vapor can ignite.Upper Flammable Limit(UFL),or upper explosive limit (UEL), is the highest concentration of air-fuel mixture that can be ignited.Flammable AtmospheresFlammableNon-flammable(Too “Rich”)TemperatureV A P O R Non-flammable (Too “Lean”)Flammable RegionAirborne Combustible DustExplosive when concentration is between the LEL & UEL!AirDust Ignition3. Toxic SubstancesHazardous if they exceed doses or permissible exposure limits(PEL) published in:OR-OSHA Division 2 Subdivisions G & ZRefer to your material safety data sheets for chemical-specific toxicity characteristics, health hazards, reactivity hazards, etc.PermissibleSubstanceExposure Limit (PPM)Carbon Dioxide5,000Carbon Monoxide50 Hydrogen Sulfide20 Methane1,000Nitric Oxide25Oxygen diflouride0.05Phosgene (carbonyl chloride)0.1Sulfur Dioxide5Stoddard Solvent500Engulfment•Liquid or flowable solids•Can be aspirated•Can cause death by:Plugging respiratory system,Strangulation,Constriction, orCrushingHazardous ConfigurationCan trap or asphyxiateInwardly converging walls, orFloor slopes downward, orFloor tapers to smaller cross-sectionAny Other Recognized SeriousSafety or Health HazardElectrical equipmentMechanical equipmentVisibility -lightingBiohazardsClaustrophobiaNoiseRadiationTemperatureOnce you have evaluated and identified the permit-required confined spaces at your workplace, inform employees through signs and/or other equally effective means.Permit-Required ConfinedSpace EntryHow is PRCS “entry”defined?When any part of the body breaksthe plane of the opening in apermit required confined space.If permit-required confined spaces will not be entered, you must still take all measures toprevent entry!How?spaces:Ensure compliance with permit space programHazards of the permit spacePrecautions and proceduresCoordinate entry operations (if conducted)Debrief when completed (hazards found or created)spaces:Obtain information about permit space hazards & entry operationsCoordinate entry operations (if conducted)Brief employer on permit space program being usedDebrief employer on hazards confronted or createdWhat does this basically involve?Quick Quiz (actually a recap)!When your Employees enter Permit-Required Confined Spaces1.Can the hazard(s) which made the space a permitspace be eliminated?If YES The space can be reclassified as anonpermit-required space.If NO Prepare for permit entry or consideranother question…...2. Is the only hazard of the permit space an actual or potential atmospheric hazard?If NO Entry made under the permit system only.If YES You can follow the alternative (c)(5)procedures!Before we discuss (c)(5) procedures:Control of the atmospheric hazard through forced air ventilation does not constituteelimination of the hazard.When following these (c)(5) proceduresexclusively, the employer is not required todevelop a permit entry system, establish anentry team, or provide a rescue system.Of course, these elements are required when entering permit spaces through the permit system.The alternative (c)(5)procedures are allowed when...Verification is made that using continuous forced air ventilation is safe;Monitoring and inspection data supports the atmospheric hazard is the only hazard and theforced air ventilation is effective;Data is documented and made available to entrants.And once the above are met……..Ensure safety before removing a cover and guard opening immediately;Test internal atmosphere (O,F,T) -observation available to entrant;Continuous forced air ventilation;Atmosphere periodically tested -observation available to entrant;Evacuate immediately if necessary and evaluate what went wrong;Verify these procedures were conducted through a written certification.More on the Alternative (c)(5) Procedures!No entry until FAV has eliminated any hazardous atmosphere;Direct FAV to ventilate immediate work area and areas where the entrant will likely be (be aware ofpockets within the space);FAV must continue until all workers have left the space;FAV must have clean source;FAV must not increase the hazards in the space.Ventilating Confined SpacesVentilation Equipment •Natural -rarely dependable •Mechanical -preferred, positive hazard reduction depends on configurationconsider nature of atmospherichazardRemember, ventilation must be continuous during entry!Air Monitoring EquipmentUsed during initial investigation prior to, and during confined space entry.(Note: You must test in Tests for:this order)1. Oxygen content2. Flammable gases and vapors3. Toxic gases and vaporsDetector TubesSealed glass tubesCrystals react with airborne chemicals Reaction results in color changeSpecific for the substance of concernCan be inaccurate +/-25%False readings from other chemicalsGas Detection InstrumentsSensors measure concentrationsResults in a meter or digital reading; alarms Portable multi-gas instrumentsAccurateMay react to interfering chemicalsSamplingHydrogen Sulfide(heavier than air)Carbon Monoxide (same as air)Methane (lighter than air)The Entry Permit SystemWhat is the written plan?The measures implement to preventunauthorized entryThe identification & evaluation of all permit space hazards prior to entryThe development & implementation of safe entry operationsProviding and maintaining all necessaryequipment (PPE, monitors, etc.)Evaluating permit space conditions before & during entry operationsProviding at least one attendant & developing procedures for multiple spacesDesignating and training all persons who have active rolesWhat is the written plan?Developing and implementing rescue &emergency proceduresDeveloping and implementing the entry permit procedures (issue, use, cancel)Coordinating multi-employer entry procedures Developing procedures for concluding the entry (closing off the space)The review & evaluation of entry operations during the year (as needed)The annual permit space program review using the historic permitsThe entry permit must document:1.Permit space to be entered;2. Purpose of the entry;3. Date & duration of the entry permit;4. Authorized entrants;5. Attendants;6. Entry supervisor and place for signature;7. Hazards of the permit space;8. Isolation measures -hazard controls (purging,ventilating, etc.);The entry permit must document:9. The acceptable entry conditions;10. Test results (initial/periodic) with initials/name oftester & time;11. Rescue/emergency services available andmeans to summon;12. Communication procedures between entrantand attendant;13. All necessary equipment (PPE,Testing/Communication equipment, etc.);14. Other necessary information;15. Any additional permits (hot work, etc.).Duties to the Entry TeamThe Entry SupervisorThe AttendantThe entrantIdentify Equipment For:Testing and monitoringVentilatingPersonal protection (PPE)CommunicationLightingBarriers and shieldsEntry and exitRescue and emergencyRescue and Emergency proceduresThree options to permit-required confined space rescue1. Arrange for rescue servicefrom an outside source.2. Arrange for your ownemployees to provide rescue.3. Provide for non-entryrescue.Training。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有限空间作业安全流程 （相关人员职责）
监护者职责；应接受有限空间作业安全生产培训， 作业者职责；应接受有限空间作业安全生产培训， 全过程掌握作业者作业期间情况，保证在有限空 遵守有限空间作业安全操作规程，正确使用有限 间外持续监护，能够与作业者进行有效的操作作 空间作业安全设施与个人防护用品，应与监护者 业、报警、撤离等信息沟通；在紧急情况时向作 进行有效的操作作业、报警、撤离等信息沟通。 业者发出撤离警告，必要时立即呼叫应急救援服
池
隔油池 空压机
道
10/14
8
有限空间作业安全
10/14
9
法律法规要求和公司要求
工贸企业有限空间作业安全管理与监督暂行规定
有限空间作业安全指导手册（应急管理部印发）
涂装作业安全规程 有限空间作业安全技术要求
国家安全监管总局关于开展工贸企业有限空间作业专业治理的通知
密闭空间作业职业危害防护规范
国家安全监管总局办公厅关于开展工贸企业有限空间作业条件确认工作的通知
10/14
16
有限空间风险和后果
有毒气体： 有限空间里要考虑很多物质是有害的，包括降解物 有限空间内的工作本身就可能产生有毒气体，如：焊接、切割、铜焊、 油漆、除锈、打磨、脱脂、使用溶剂、熏蒸、排除淤泥等等
有毒物： 一氧化碳 硫化氢
10/14
17
有限空间风险和后果
一氧化碳：无色无味的气体，空气中一氧化碳浓度对人体的危害程度
10/14
10
法律法规要求和公司要求
EHS风险识别与评价程序文件 EHS承包商管理 安全运作程序 应急准备和响应管理程序 有限空间作业安全流程
10/14
11
法律法规要求和公司要求
有限空间作业时必须有作业负责人、作业者、监 护者，且必须经过培训考核合格后才能上岗。
作业负责人：应了解整个作业过程中存在的危险 有害因素，确认作业环境、作业程序、防护设施、 作业人员符合要求后，授权批准作业；及时掌握 作业过程中可能发生的条件变化，当有限空间作
症状 正常氧气浓度 工作能力降低、感到费力 呼吸急促、脉搏加快，协调能力和感知判断力降低 呼吸减弱，嘴唇变青 神智不清、昏厥、面色土灰、恶心和呕吐 在其中，≥8分钟：100%死亡
6分钟：50%可能死亡 4～5分钟：可能恢复 40秒后昏迷、抽搐、呼吸停止，死亡
在常压下，氧的浓度超过40%时，有发生氧中毒的可能性。
有限空间作业安全 Confined Space Operation Safety
Confined Space Operation Safety
Confined Space Brief 有限空间简介
Relevant requirements of Laws Legislation and Company 法律法规及公司要求 Risk of Confined Space and result 有限空间风险和后果 Safety Operation progress and requirements of company 公司安全作业流程及要求
10/14
15
有限空间风险和后果
下面几种情况可造成有限空间内氧气不足： ① 氧气被其它气体代替：如氮气可以排挤空气中的氧气，氮封罐的氮气阀内漏、
没关严是有限空间内的最大的危险。进入氮封罐内之前，必须隔断该罐氮气 管上的阀门。 ② 氧气被细菌消耗导致缺氧。有机物分解产生CH4、CO、 H2S等可燃气体导致 中毒、爆炸或燃烧。 ③ 有限空间中燃烧及氧化使氧气被吸收,在有限空间中焊接、加热、切割作业会 消耗氧气，不完全燃烧会产生CO有毒气体。铁生锈会消耗氧气。 ④ 简单修理与清洗也可减少氧气含量。如在有限空间内开放容器中的溶剂挥发 成气体。 注：应不断监测氧气含量。
有限空间特点
内部固有风险产生危害时，人员不便于逃离或救 援的，是其主要危害机理；
机械运转部件之间的空间不属于有限空间。
10/14
6
有限空间简介
密闭设备：
如船舱、贮罐、车载 槽罐、反应塔（釜）、 冷藏箱、压力容器、 管道、烟道、锅炉等；
地下有限空间：
如地下管道、地下室、 地下仓库、地下工程、 暗沟、隧道、涵洞、 地坑、废井、地窖、 污水池（井）、沼气 池、化粪池、下酒糟池、 发酵池、垃圾站、 温室、冷库、粮仓、 料仓等。
冶金企业非标设备： 高炉、转炉、电炉、 矿热炉、电渣炉、 中频炉、混铁炉、 煤气柜、重力除尘 器、电除尘器、排 水器、煤气水封等。
10/14
7
有限空间简介
5、
地下有限空间
地上有限空间
化粪池
消防水
压力管
总排口 阀门井 污水井
体积足够大，人能够完全进入；
进出口有限或者受到限制；
不是设计为长时间占用空间。
10/14
5
有限空间简介
通风不良，容易造成有毒、易燃气体的积聚和缺 氧等；此特点是造成有限空间死亡事故的主要原 因，有毒有害气体中又以硫化氢为常见；所以在 进入有限空间前首先必须保证该空间内有足够的 无害的空气；
对于某些有限空间，内部构造的复杂也是导致事 故的原因之一；
空气中CO体积浓度（％） 0.02（200ppm） 0.04(400ppm) 0.08(800ppm) 0.16(1600ppm) 0.32(3200ppm) 0.64(6400ppm) 1.28(12800ppm)
呼吸时间与症状 1-2小时轻微头疼。 1-2小时前头疼，2.5-3.5小时后头昏。 45分钟头疼，随即呕吐，2小时神志昏迷。 20分钟头疼，随即呕吐，2小时死亡。 5-10分钟头疼，30分钟死亡。 1-2分钟头疼，5-10分钟死亡。 吸入口即昏迷，1-2分钟死亡。
Relevant accidents cases 相关事故案例
有限空间作业安全
10/14
3
有限空间简介
有限空间
是指封闭或者部分封闭，与外界相对隔离， 出入口较为狭窄，作业人员不能长时间在内 工作，自然通风不良，易造成有毒有害、易 燃易爆物质积聚或者氧含量不足的空间。
10/14
4
有限空间简介
有限空间需同时满足以下三个条件，缺一不可
务，并在有限空间外实施紧急救援工作。
12
有限空间作业安全
10/14
13
有限空间风险和后果
呼吸不畅
10/14
中毒窒息
群死群伤
高处坠落
14
有限空间风险和后果
氧气不足造成人员在有限空间内窒息死亡
氧气浓度（V/V） 19.5～23.5% 15～19% 12～14% 10～12% 8～10%
6～8%
4～6%
