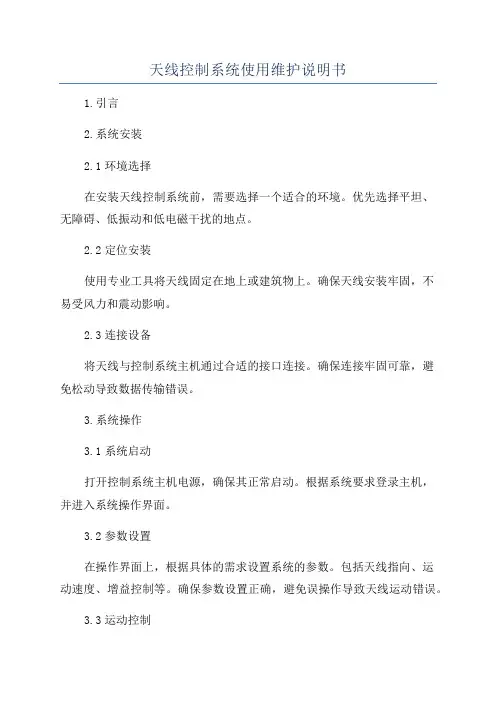

天线控制系统使用维护说明书
天线控制系统使用维护说明书
天线控制系统使用维护说明书1.引言2.系统安装2.1环境选择在安装天线控制系统前，需要选择一个适合的环境。
优先选择平坦、无障碍、低振动和低电磁干扰的地点。
2.2定位安装使用专业工具将天线固定在地上或建筑物上。
确保天线安装牢固，不易受风力和震动影响。
2.3连接设备将天线与控制系统主机通过合适的接口连接。
确保连接牢固可靠，避免松动导致数据传输错误。
3.系统操作3.1系统启动打开控制系统主机电源，确保其正常启动。
根据系统要求登录主机，并进入系统操作界面。
3.2参数设置在操作界面上，根据具体的需求设置系统的参数。
包括天线指向、运动速度、增益控制等。
确保参数设置正确，避免误操作导致天线运动错误。
3.3运动控制使用控制器手柄、键盘或鼠标控制天线的运动。
根据需求调整天线的方向和角度。
注意避免超过天线的运动范围，避免发生意外损坏。
3.4数据获取控制系统可读取和提供天线所接收到的数据。
在接收数据前，确保天线与接收设备正确连接。
根据需要选择数据获取方式，并进行相应的操作。
3.5系统关闭在操作完成后，关闭控制系统主机电源。
根据系统要求进行正常的关机程序。
确保系统关闭后，再进行下一步操作。
4.系统维护4.1清洁保养定期清洁天线和控制系统主机，以防止灰尘和污垢积聚。
使用干净的软布轻轻擦拭，避免使用带有化学物质的清洁剂，以免损坏设备。
4.2检查维修定期检查天线固定件、连接线缆和接口是否松动或损坏。
如有发现问题，及时进行维修或更换，避免影响系统的正常运行。
4.3软件升级根据制造商提供的软件升级通知，定期更新天线控制系统的软件。
升级前备份现有数据，并按照升级指引进行操作。
确保系统保持最新的功能和安全性。
4.4故障排除5.总结。

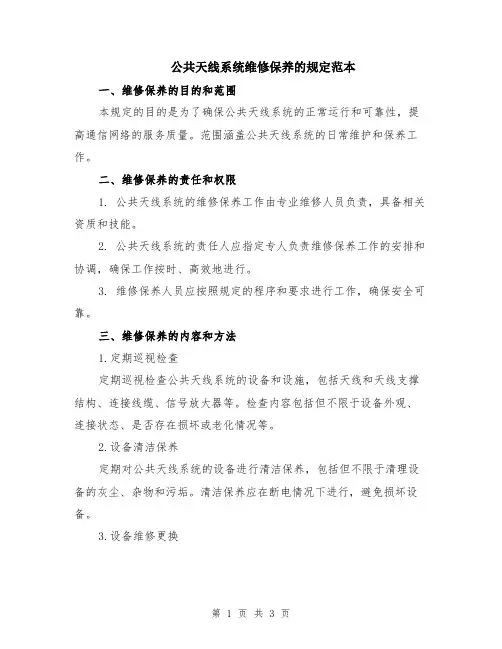

公共天线系统维修保养的规定范本
公共天线系统维修保养的规定范本一、维修保养的目的和范围本规定的目的是为了确保公共天线系统的正常运行和可靠性，提高通信网络的服务质量。
范围涵盖公共天线系统的日常维护和保养工作。
二、维修保养的责任和权限1. 公共天线系统的维修保养工作由专业维修人员负责，具备相关资质和技能。
2. 公共天线系统的责任人应指定专人负责维修保养工作的安排和协调，确保工作按时、高效地进行。
3. 维修保养人员应按照规定的程序和要求进行工作，确保安全可靠。
三、维修保养的内容和方法1.定期巡视检查定期巡视检查公共天线系统的设备和设施，包括天线和天线支撑结构、连接线缆、信号放大器等。
检查内容包括但不限于设备外观、连接状态、是否存在损坏或老化情况等。
2.设备清洁保养定期对公共天线系统的设备进行清洁保养，包括但不限于清理设备的灰尘、杂物和污垢。
清洁保养应在断电情况下进行，避免损坏设备。
3.设备维修更换当发现公共天线系统的设备存在故障或损坏时，应及时进行维修或更换，以确保系统正常运行。
维修和更换工作应由专业技术人员进行，确保操作正确和安全。
四、维修保养的记录和报告1. 维修保养人员应编制维修保养记录，记录每次维修保养的时间、地点、内容和结果等。
保留维修保养记录至少一年以上。
2. 维修保养人员应及时向责任人汇报维修保养的情况，特别是发现重大故障或问题时，应立即汇报并采取相应措施。
3. 定期编制维修保养的综合报告，对公共天线系统的维修保养工作进行总结和评估，提出改进建议和措施。
五、维修保养的培训和监督1. 对参与维修保养工作的人员进行必要的培训，提高其维修保养技能和安全意识，确保工作的质量和安全。
2. 定期进行维修保养工作的监督和检查，发现问题及时纠正，确保质量和效果。
3. 加强外部技术支持，与供应商保持良好的沟通和合作，及时获取技术支持和解决方案。
六、维修保养的安全措施1. 维修保养过程中必须严格遵守相关安全操作规程，确保人员和设备的安全。
腾达 F6 4 天线无线路由器使用说明书
4天线无线路由器·F6使用说明书版权声明版权所有©2017深圳市吉祥腾达科技有限公司。
保留一切权利。
未经本公司书面许可，任何单位或个人不得擅自复制、摘抄及翻译本文档部分或全部内容，且不得以任何形式传播。
是深圳市吉祥腾达科技有限公司在中国和（或）其它国家与地区的注册商标。
文中提及的其它品牌和产品名称均为其相应持有人的商标或注册商标。
由于产品版本升级或其它原因，本文档内容会不定期更新。
除非另有约定，本文档仅作为产品使用指导，文中的所有陈述、信息和建议均不构成任何形式的担保。
本文档对路由器的使用步骤和功能设置步骤提供详细描述，对于页面直接提示信息和简单的信息查看不作详述。
前言感谢选择腾达产品。
开始使用本产品前，请先阅读本说明书。
约定本文可能用到的格式说明如下。
本文可能用到的标识说明如下。
表示重要信息或需要特别关注的信息。
若忽略此等信息，可能导致配置失效、数据丢失或设备故障。
表示有助于节省时间或资源的方法。
缩略语更多信息如需获取更多信息，请访问腾达官方网站：。
技术支持如需技术支持，请通过以下方式与我们联系。
热线400-6622-666电子邮件***************.cn网站官方微信Tenda_1999 官方微博Tenda腾达目录1产品介绍 (1)1.1 产品简介 (1)1.2 主要特性 (1)1.3 工作环境 (2)1.4 产品外观 (2)2快速上网 (5)2.1 手机设置上网 (5)2.2 电脑设置上网 (9)3路由状态 (12)3.1 网络连接状态 (12)3.2 连接设备和实时统计 (14)3.3 系统信息 (15)4上网设置 (16)4.1 宽带拨号上网 (17)4.2 动态IP上网 (17)4.3 静态IP上网 (18)5无线设置 (19)5.1 开启/关闭路由器WiFi (19)5.2 无线名称和无线密码 (20)5.3 无线定时开关 (21)6网速控制 (25)6.1 概述 (25)6.2 设置网速控制 (26)6.3 禁止用户上网 (27)6.4 网速控制示例 (28)7无线中继 (30)7.1 概述 (30)7.2 设置无线中继 (30)7.3 无线中继示例 (33)8静态IP (36)8.1 概述 (36)8.2 添加静态IP规则 (37)8.3 删除静态IP规则 (37)9端口映射 (38)9.1 概述 (38)9.2 添加端口映射规则 (39)9.3 删除端口映射规则 (40)9.4 端口映射示例 (40)10DDNS (43)10.1 概述 (43)10.2 添加DDNS规则 (44)10.3 DDNS示例 (45)11DMZ主机 (48)11.2 添加DMZ规则 (49)12UPnP (50)12.1 概述 (50)12.2 快捷登录路由器管理页面（以Windows7为例） (50)13系统管理 (52)13.1 登录密码 (52)13.2 WAN口参数 (54)13.3 LAN口参数 (55)13.4 重启路由器 (58)13.5 恢复出厂设置 (59)13.6 导出配置信息 (61)13.7 导入配置信息 (62)13.8 导出系统日志 (63)13.9 软件升级 (64)13.10 系统自动维护 (65)附录 (66)A.1 智能手机或平板电脑连接WiFi（以iOS系统为例） (66)A.2 电脑连接WiFi (67)A.3 设置电脑IP地址 (70)A.4 常见问题解答 (74)A.5 有毒有害物质申明 (76)1 产品介绍1.1 产品简介F6是专为中小型家庭用户打造的无线路由器，用于家庭网络组建。
中海达 V90 GNSS RTK 系统使用说明书
手册修订情况III前 言说明书用途 欢迎使用中海达V90系列接收机，本说明书适用于中海达V90系列产品。
说明书简介中海达V90是一款新型GNSS 接收机，说明书对如何安装、设置和使用中海达V90系列产品进行描述。
经验要求为了您能更好的使用中海达V90，中海达建议您仔细阅读本说明书。
如果您对中海达V90产品尚不了解，请查阅中海达的官方网站：安全技术提示注意：注意提示的内容一般是操作特殊的地方，需要引起您的特殊注意，请认真阅读。
警告：警告提示的内容一般为非常重要的提示，如果没有按照警告内容操作，将会造成仪器的损害，数据的丢失，以及系统的崩溃，甚至会危及到人身安全。
III 责任免除使用本产品之前，请您务必仔细阅读使用说明书，这会有助于您更好地使用本产品。
广州市中海达测绘仪器有限公司对您未按照使用说明书的要求而操作本产品，或未能正确理解使用说明书的要求而误操作本产品所造成的损失不承担责任。
中海达致力于不断改进产品功能和性能、提高服务质量，并保留对使用说明书的内容进行更改而不另行通知的权利。
我们已对印刷品中所述内容与硬件和软件的一致性作过检查，然而不排除存在偏差的可能性，使用说明书中的图片仅供参考，若有与产品实物不符之处，请以产品实物为准。
技术与服务如果您有任何技术问题，可以电话联系各分支机构技术中心、总部技术部，我们会及时的解答您的问题。
相关信息您可以通过以下途径找到该说明书：1、购买中海达V90产品后，仪器箱里会配赠一本《V90 GNSS RTK 系统使用说明书》，指导您操作仪器；2、登陆中海达官方网站，在“下载中心”→“用户手册”→“测绘产品”里即可下载该电子版说明书。
您的建议如果您对中海达V90系列产品有什么建议和意见，请联系我们，或者IV 拨打全国热线：400-678-6690。
您的反馈信息对我们产品的质量将会有很大的提高。
目录产品介绍 (1)引言 (2)产品特点 (2)使用和注意事项 (3)接收机介绍 (4)接收机外观 (5)控制面板 (5)上盖 (6)下盖 (6)电池 (8)环境要求 (9)电子干扰源 (9)基本操作 (10)控制面板 (12)按键功能 (12)状态查询 (13)LED功能 (13)开机和关机 (14)复位主板 (14)自动设置基站 (14)静态采集 (15)静态数据存储 (16)RTK数据存储 (17)U盘式数据下载 (18)固件 (19)电子气泡 (20)电子气泡校准 (21)WiFi密码设置 (23)供电系统 (24)电台频道设置 (28)SIM卡/USIM卡 (29)Micro SD卡 (30)技术参数 (31)VVI GNSS 部分 (32)接收机精度 (32)接口 (33)功能键和指示灯 (33)物理特性 (33)环境 (34)UHF 电台 (34)插口和主要附件 (35)引言 (36)五芯插座 (36)五芯线 (37)Mini USB 接口 (39)Mini USB 线 (39)天线接口 (40)天线 (40)附表1 出厂默认频率表 (43)附表2 控制面板指示灯说明 (44)附表3 出厂默认参数 (45)附件4 USB 虚拟串口驱动安装 (46)1产品介绍本章节介绍：■ 引言■ 产品特点■ 使用和注意事项产品介绍2 引言V90是中海达品牌新一款高端GNSS 接收机，采用全新外观设计，镁合金结构，Linux3.2.0操作系统，结合重力加速度传感器、WiFi 连接，是一款实现轻巧、智能、方便使用的测量型GNSS 接收机。

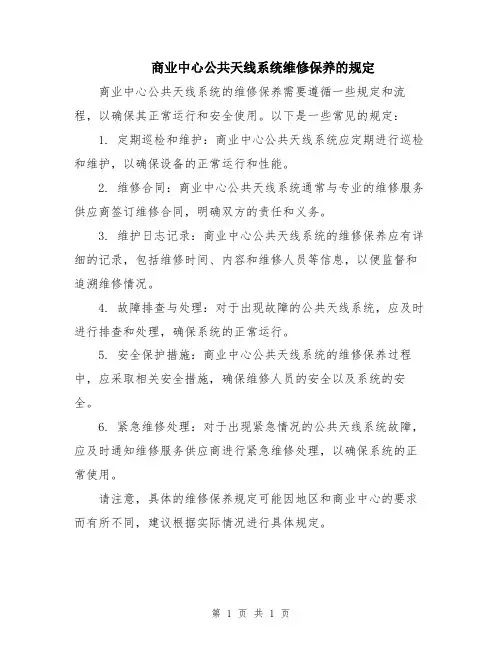

商业中心公共天线系统维修保养的规定
商业中心公共天线系统维修保养的规定商业中心公共天线系统的维修保养需要遵循一些规定和流程，以确保其正常运行和安全使用。
以下是一些常见的规定：
1. 定期巡检和维护：商业中心公共天线系统应定期进行巡检和维护，以确保设备的正常运行和性能。
2. 维修合同：商业中心公共天线系统通常与专业的维修服务供应商签订维修合同，明确双方的责任和义务。
3. 维护日志记录：商业中心公共天线系统的维修保养应有详细的记录，包括维修时间、内容和维修人员等信息，以便监督和追溯维修情况。
4. 故障排查与处理：对于出现故障的公共天线系统，应及时进行排查和处理，确保系统的正常运行。
5. 安全保护措施：商业中心公共天线系统的维修保养过程中，应采取相关安全措施，确保维修人员的安全以及系统的安全。
6. 紧急维修处理：对于出现紧急情况的公共天线系统故障，应及时通知维修服务供应商进行紧急维修处理，以确保系统的正常使用。
请注意，具体的维修保养规定可能因地区和商业中心的要求而有所不同，建议根据实际情况进行具体规定。
第 1 页共 1 页。

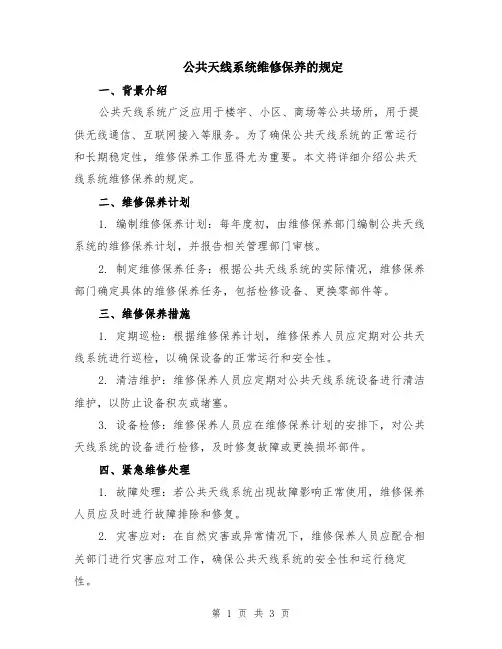

公共天线系统维修保养的规定
