铣削铜材加工工艺
金属管材铣削加工
金属管材铣削加工随着工业的不断发展，金属管材越来越广泛地应用到各种领域中，尤其是钢管、铜管和铝管。
其在建筑、铁路、轻工、通讯等领域发挥着重要作用。
而针对金属管材的铣削加工，在确保管件质量的同时，也要提高生产效率和加工精度。
因此，我们必须对金属管材铣削加工的一些基本知识、加工方法和注意事项进行了解和总结，以此为指南提高我们的生产效率和加工精度。
一、基本知识在金属管材铣削加工中，首先需要了解部分基本概念。
1. 铣刀用于钻孔、铣槽和铣削的工具。
在金属管材铣削加工中，铣刀是不可或缺的工具之一。
2. 铣削指在工件表面进行平面、曲面或棱角面加工，以删除露在工件表面以外的金属层，并形成所必须的几何形状。
3. 铣床用于对工件进行铣削、钻孔、攻丝等加工的机床。
铣床是金属管材铣削加工的主要设备之一。
二、加工方法1. 夹紧管材在金属管材铣削加工前，我们首先要将管材夹紧在铣床上，以保证加工过程中的稳定性和精度。
常见的夹紧方式有压盘夹紧法、夹翻钳夹紧法和定心轴夹紧法等。
2. 预划分断面在金属管材铣削加工之前，我们需要对工件进行预划分断面，以便进行精准的铣削加工。
在预划分断面时，我们需要考虑工件的大小、长度和几何形状等因素，并使用测量工具来进行精确的测量和标记。
3. 铣削切口在金属管材铣削加工中，我们需要掌握一些基本的铣削切口方法，以保证加工过程中的精度和效率。
（1）朴刀法：朴刀法适用于对直径较小的管材进行铣削切口。
在使用朴刀法时，我们需要将铣刀垂直于工件进行铣削，然后慢慢提升切削深度，直至完成铣削切口。
（2）斜刀法：斜刀法适用于对直径较大的管材进行铣削切口。
在使用斜刀法时，我们需要将铣刀倾斜一个角度，以便铣削出合适的切口。
（3）按光洞法：按光洞法适用于几何形状比较复杂的金属管材。
在使用按光洞法时，我们需要将目标切口的反面描绘出来，然后钻一个洞，通过洞口进行铣削切口。
三、注意事项1. 保护安全金属管材铣削加工过程中，我们需要保证安全，防止发生事故。

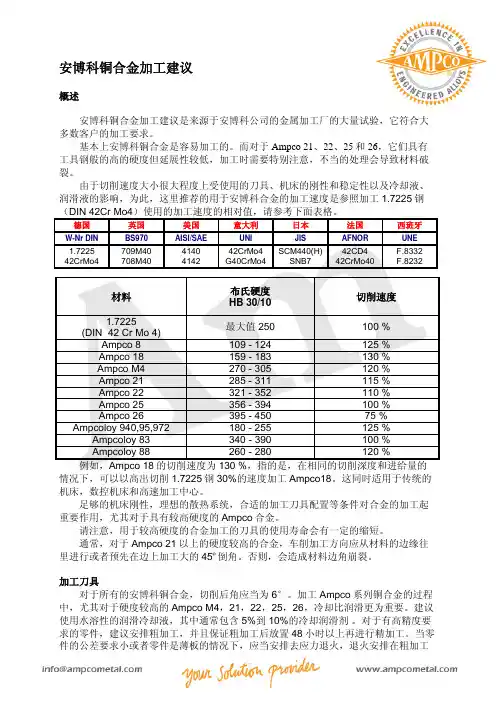

铜合金加工工艺建议
4140 4142
42CrMo4 SCM440(H) 42CD4
G40CrMo4
SNB7
42CrMo40
F.8332 F.8232
材料
布氏硬度 HB 30/10
切削速度
1.7225 (DIN 42 Cr Mo 4)
最大值 250
100 %
Ampco 8
109 - 124
125 %
Ampco 18
159 - 183
P10 – P20
推荐使用： 瑞典山高（Seco）公司下列车刀： CNMG 120408-MF1 in CP500 DCMT 11T304-F2 in CP200 VBMT 160404-F1 in CP500
AA83, 88 参考上表 0,15 – 0,2 最大约 3,5 P10 – P20 参考上表 0,05 – 0,1 0,25 – 0,5 P10 – P20
精加工
车削速度 vc (m/min)
进给量 切削深度 刀具规格
f (mm/turn) a (mm)
用金刚石车刀精 车削速度
加工
进给量
切削深度
vc (m/min) f (mm/turn) a (mm)
推荐使用： 瑞典山高（Seco）公司下列车刀： CNMG 120408-MF1 in CP500 DCMT 11T304-F2 in CP200 VBMT 160404-F1 in CP500
建议: - 对于 Ampco 21 或以上级别铜合金，铣削方向应从材料的边缘往里进行； - 推荐使用带正铣削角的硬质合金铣刀； - 推荐使用冷却润滑液。
钻孔，锪孔和 铰孔 对 Ampco18 至 Ampco26 钻孔加工，必须使用镶硬质合金钻或者整体硬质合金钻。
制作铜螺母的工艺过程简述
制作铜螺母的工艺过程简述铜螺母的制作工艺过程包括原料准备、铸造、加工、表面处理和包装等步骤。
下面我将详细介绍每个步骤的工艺过程。
一、原料准备铜螺母的原料一般选择无氧铜坯料，这是因为无氧铜具有良好的导电性和热导性能，并且耐腐蚀性也较好。
在原料准备阶段，需要将无氧铜坯料切割成适当大小的坯料，以便后续的铸造和加工工艺。
二、铸造铸造是制作铜螺母的关键工艺，它可以分为砂型铸造和金属型铸造两种方法。
1. 砂型铸造：首先，准备模具，将模具内壁涂抹上适合的涂料，然后在模具中加入铜坯料，并将其密实。
接下来，模具放入烘炉中，加热使其固化。
然后拆除模具，得到铜螺母的成品。
2. 金属型铸造：选择合适的金属型，将金属型加热至一定温度，然后将铜坯料放入金属型中，并施加一定的压力使其充填满金属型的空腔。
待铜材冷却后，取出金属型，并剪切或破碎金属型，最后得到铜螺母的成品。
三、加工铸造完成后，得到的铜螺母需要进行加工，以使其形状和尺寸符合要求。
加工一般包括车削、铣削、镗削、钻孔、拉丝和打孔等工艺。
1. 车削：将铜螺母的外径或内径进行车削，达到指定的直径和粗糙度要求。
2. 铣削：在铜螺母上进行铣削工艺，使其表面光滑，形状符合要求。
3. 镗削：将铜螺母的孔径进行切削加工，使其精度和平行度符合要求。
4. 钻孔：根据需要，在铜螺母上进行钻孔加工，以适配螺栓等连接件。
5. 拉丝和打孔：通过拉丝工艺使铜螺母的表面变得光滑，并且在需要的位置打孔，以便安装和使用。
四、表面处理铜螺母的表面处理一般包括清洗、抛光和镀层等工艺。
这些工艺可以提高铜螺母的表面光洁度、抗氧化能力和耐腐蚀性。
1. 清洗：将铜螺母放入清洗槽中，使用适当的溶剂或清洗液进行清洗，去除表面的油污和杂质。
2. 抛光：使用抛光机等设备对铜螺母进行抛光，使其表面光滑、细腻。
3. 镀层：铜螺母可以进行镀层处理，如镀锌、镀镍、镀铬等，以提高其耐腐蚀性和表面美观度。
五、包装铜螺母经过表面处理后，需进行包装以保护其表面免受损伤，并方便运输和存储。
铜工艺品CNC雕刻加工
对于此图，先建立毛坯
1：内轮廓的开粗
采用6MM的平底 刀具开粗
参数如图
2：内弧面精修
采用D6R3的球刀爬，用环绕等距的走到方式 参数如下图
3：台阶面的加工 此处是二维的加工，比较简单。参数如下图
4：俩数字的加工
采用2MM铣刀加工、参数如下
到此，基本都加工完了。来看看加工过程中的图片
的 原 材 料
· 由于要加工的产品尺寸比较大。所以尽量选择大刀，由于本厂都是采用精雕机器， 所以最大的刀具也就是6MM，当然也可以用大于6MM的刀具。 正面工艺步骤：
0平面的加工
外围轮廓加工
弧面粗加工
弧面精加工
正面所采用的刀具： 6MM平底刀具，6MM球刀
反面工艺步骤：
内轮廓开粗
内弧面的精修
台阶面的加工
俩个数字的加工
正面所采用的刀具： 6MM平底刀具，6MM球刀 2MM铣刀
二夹具的构思与装夹方式
正面的装夹方式： 1：因为产品比较大。加工正面的时候可以先把铜块的一 面铣平以作为基准面 2：把底面的夹具铣平 3：把铜铣过的一面与夹具贴合，然后用 百分表校正下水平，由于面积大，用专用 的模具胶水粘上，等待几分钟。等胶凝固。 备注：正面加工采用顶面为原点加工 反面装夹方式： 由于正面铣出了产品的外形轮廓，所以反面靠俩边突 出的俩点来定位，同样采用胶水固定。 备注：反面加工采用底面为原点的加工模式。
参数如上图，采用6MM平底铣刀加工
3：弧面开粗加工 因为下图此处平面比较平缓。所以必须进行开粗处 理。
参数图如下：
参数如上图，采用6MM平底铣刀加工
正面开粗加工采用分层环切粗加工，参数看图
4：弧面精修加工参数如下
正面弧面精修加工主要是采用 D6R3的球刀来加工。因为效果会比较好
铜工加工
拆铜工技术1. 准备。
在写刀路之前，将立体图画好后，要将图形中心移到坐标原点，最高点移到Z=0，加缩水率后，方可以加工，铜公火花位可加工负预留量。
在加工前还要检查工件的装夹方向是否同电脑中的图形方向相同，在模具中的排位是否正确，装夹具是否妨碍加工，前后模的方向是否相配。
还要检查你所用的刀具是否齐全，校表分中的基准等。
2. 加工铜公要注意的事项：A. 火花位的确定，一般幼公（即精公）预留量为0.05~0.15，粗公0.2~0.5，具体火花位的大小可由做模师父定。
B. 铜公有没有加工不到的死角，是否需要拆多一个散公来。
C. 加工铜工的刀路按排一般是：大刀（平刀）开粗-小刀（平刀）清角�光刀用球刀光曲面。
开粗一般教师用平刀不用球刀，大刀后用小刀开粗，然后将外形光到数，接着用大的球刀光曲面，再用小球刀光曲面不要图省事，为了些小的角位而用小刀去加工大刀过不了的死角可心限定小刀的走刀范围，以免直播太多的空刀。
铜公，特别是幼公，是精度要求比较高的，公差一般选0.005~0.02，步距0.05~0.3。
铜公开粗时要留球刀位的过刀位，即要将铜公外形开粗深一个刀半径。
D)铜公还要加工分中位，校表基准，火花放电时要校正铜工，一般校三个面（上，下，左，右）加工出的铜工必须有三个基准面。
E)铜料是比较容易加工的材料，走刀速度，转速都可以快一点，开粗时，留加工余量0.2~0.5,视工件大小而定，加工余量大，开粗时走刀就可以快，提高效率。
加工铜料的有关经验参数：2005-3-6 11:04 abcdef7280刀具大小1~2 3~5 6~10 12~20进给率(FEED rate) 50~200（50~100）200~500（50~300）500~1000（200~600）1000~2000（600~1000）主轴转速(SPINDLE) 3000 3000~2500（2400~1200）2500~2000（1200~700）1500~2000（600~250）注：括号内为高速钢刀对钢料开粗时的参数，以上走刀速度是指开粗时，要光外形F=300~500，钢料光刀F为50~200。
铜的加工冶炼工艺流程
铜的加工冶炼工艺流程3．1．1 原材料（1）铜精矿在自然界中自然铜存量极少，一般多以金属共生矿的形态存在。
铜矿石中常伴生有多种重金属和稀有金属，如金、银、砷、锑、铋、硒、铅、碲、钴、镍、钼等。
根据铜化合物的性质，铜矿物可分为自然铜、硫化矿和氧化矿三种类型，主要以硫化矿和氧化矿，特别是硫化矿分布最广，目前世界钢产量的90％左右来自硫化矿。
铜矿石经选矿富集获得精矿，常见为褐色、灰色、黑褐色、黄绿色，成粉状，粒度一般小于0.074mm。
含铜量13-30％，按行业标准YS／T 318-1997《铜精矿》的规定，其化学成分和产品分类如表1。
（2）未精炼铜按国家标准GB／T 11086-1989《铜及铜合金术语》规定，未精炼铜包括冰铜、黑铜、沉淀铜和粗铜。
冰铜主要由硫化亚铜和硫化亚铁组成的中间产品，黑铜通常用彭风炉熔炼废杂铜或氧化铜矿石而产生的含杂质较多的铜，铜含量一般为60％-85％。
沉淀铜通常用铁从含铜的溶液中置换，沉淀而获得的铜和氧化铜的不纯混合物，干量计算铜含量一般约50％-85％。
粗铜是用转炉吹炼冰铜而产生的纯度不高的铜，粗铜中铜的含量一般约为98％，本标准中规定的未精炼铜，主要指的是粗铜。
粗铜按行业标准YS／T 70-1993《粗铜》的规定，按化学成分分为三个品级，见表2。
表1 铜精矿的化学成分及分类表2 粗铜的化学成分铜精矿的检验方法：铜矿水分含量的测定按GB 14263-1993《散装浮选铜精矿取样、制样方法》中的规定进行，铜精矿化学成分的测定按GB3884-2000《铜精矿化学分析方法》的规定进行。
（3）电解用铜阳极电解用铜阳极的化学成分见表3。
表3（4）铜废碎料铜废碎料涉及的范围较广，包括紫铜、黄铜、青铜、白铜的废杂料，本标准规定的铜废碎料仅指紫杂铜。
紫杂铜为铜制品所产生的各类废料、废件。
如废旧电缆、紫铜管、棒、板、块、带及带薄镀层的上述材料和其它非合金类铜废料等。
有以下5种分类及规格：第1类：（a）紫铜管、棒、板、块、带，表面干净，无油泥和其它沾附、夹杂。
纯铜工艺技术
纯铜工艺技术纯铜工艺技术是指在铜材料上进行切削、加工、钳工等工艺的技术。
铜是一种常见的金属材料，具有导电性好、耐腐蚀、易加工等优点，被广泛应用于电子、机械、建筑等领域。
下面将介绍纯铜工艺技术的相关内容。
首先，纯铜工艺技术中的切削工艺指的是将铜材料按照设计要求进行切割、修整的工艺。
常见的切削工具有切削刀片、铣刀、钻头等，根据要加工的形状和尺寸选择合适的切削工具。
切削时需注意刀具的速度、进给量、切削液的选择等因素，以保证加工质量和工具寿命。
其次，纯铜工艺技术中的加工工艺指的是将铜材料进行进一步加工，例如冲压、折弯、焊接等。
冲压工艺是指使用冲压模具将铜板进行冷冲或热冲，形成所需的零件或产品。
而折弯工艺是将铜板按照折弯模具的要求进行折弯，以获得所需要的形状。
焊接工艺则是通过将铜材料加热至熔点，利用焊接材料进行焊接，将多个铜材料连接在一起。
此外，在纯铜工艺技术中还有钳工工艺。
钳工是利用手工工具和机床对铜材料进行加工的一种工艺。
常见的钳工操作有铣削、螺纹加工、钻孔等。
这些操作需要熟悉使用各种手工工具和机床，以及相应的加工工艺。
纯铜工艺技术有着广泛的应用领域。
在电子领域，纯铜被用于制造电路板、电线、电缆等电子元件。
在机械领域，纯铜被用于制造轴承、齿轮等机械零件。
在建筑领域，纯铜被用于制造屋顶、门窗等建筑装饰材料。
纯铜工艺技术的发展离不开科学研究和技术创新。
随着人们对材料性能要求的提高，纯铜工艺技术也在不断创新。
例如，随着数控技术的进步，纯铜的切削加工越来越精细；随着焊接技术的发展，纯铜的焊接接头质量也在不断提高。
总的来说，纯铜工艺技术是对铜材料进行切削、加工、钳工等工艺的技术。
在电子、机械、建筑等领域中有着广泛的应用，是铜材料加工的重要环节。
随着科学研究和技术创新的推动，纯铜工艺技术将不断发展和完善，为各行各业的发展做出更大的贡献。
铜制品加工
铜制品加工1. 引言铜是一种常见的金属材料，具有良好的导电性和导热性，广泛应用于电子、机械、航空航天等领域。
铜制品加工是指将铜材料进行切削、成型、焊接等工艺，制作成各种形状和尺寸的零件或产品的过程。
本文将介绍铜制品加工的一般过程、常见的加工方法和工艺要点。
2. 铜制品加工的一般过程铜制品加工的一般过程可以分为以下几个步骤：2.1 材料准备在进行铜制品加工之前，首先需要准备好所需的铜材料。
铜材料可以是纯铜或铜合金，根据具体的加工要求选择合适的材料。
2.2 切削加工切削加工是铜制品加工中常见的一种方法，使用切削工具对铜材料进行切削、车削、钻孔等操作，将材料切削成所需的形状和尺寸。
2.3 成型加工成型加工是指通过压力或热加工的方式，将铜材料变形成所需的形状。
常见的成型加工方法包括冲压、铸造、锻造等。
2.4 表面处理在完成铜制品的形状加工后，通常还需要进行表面处理，以提高产品的质量和外观。
常见的表面处理方法包括抛光、喷涂、电镀等。
2.5 组装和焊接在一些需要组装的铜制品中，组装和焊接是必要的工艺步骤。
通过焊接将不同铜制品零部件连接在一起，形成完整的产品。
3. 常见的铜制品加工方法铜制品加工可以采用多种方法，下面介绍几种常见的方法。
3.1 CNC加工CNC加工是一种利用计算机控制的方法进行切削加工的技术。
通过预先编写加工程序，控制切削工具在铜材料上进行加工操作，精确控制切削路径和加工尺寸，提高加工效率和精度。
3.2 冲压冲压是利用冲压机将铜板或铜带置于模具中，施加压力使其变形成所需的形状。
冲压过程中可以同时进行多个加工步骤，如剪切、折弯、拉伸等，适用于批量生产。
3.3 焊接焊接是将不同材料或相同材料的零部件通过熔合的方法连接在一起的加工过程。
常见的铜制品焊接方法包括氩弧焊、电阻焊等。
3.4 铸造铸造是将熔融的铜液注入到铸造模具中，待冷却凝固后得到所需形状的铜制品的方法。
铸造适用于制作复杂形状的铜制品，如铜雕塑等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铣削铜材加工工艺
简介
本文档旨在介绍铣削铜材的加工工艺。
铣削是一种常见的机械加工方法，用于切削和形成工件的外形。
在铜材加工中，铣削是一种常用的工艺，可用于制造各种零件和产品。
材料准备
在铣削铜材之前，我们需要准备以下材料和设备：
- 铜材工件：选择合适的铜材工件进行加工，确保材质优良。
- 刀具：选择合适的铣刀，根据工件的复杂程度和所需形状进行选择。
- 机床：使用适当的铣床或数控铣床，确保稳定性和准确性。
- 冷却液：在铣削过程中使用冷却液来降低摩擦和温度，以保护工具和工件。
加工步骤
下面是进行铣削铜材加工的基本步骤：
1. 设定刀具和工件：根据工件的形状和大小，选择适当的刀具，并将工件固定在机床上。
2. 设置加工参数：根据工件材料和刀具特性，设置加工参数，
例如切削速度、进给速度和切削深度。
3. 开始加工：启动铣床，将刀具逐渐接触工件表面，并按照所
需形状进行切削。
4. 监控加工过程：在加工过程中，注意监控刀具和工件的状况，确保加工质量和安全性。
5. 完成加工：根据需要，进行精加工和表面处理，使得工件满
足要求。
安全注意事项
在进行铣削铜材加工时，务必遵守以下安全注意事项：
- 穿戴个人防护装备，如安全眼镜、手套和防护衣物。
- 确保工作区域清洁，避免杂物干扰操作。
- 注意机床的操作安全，遵循操作手册和相关规定。
- 注意刀具的安全使用，避免意外伤害。
- 遵守冷却液的使用和处理规定，确保安全性。
总结
铣削铜材加工是一种常用的机械加工工艺，通过切削和形成工件的外形来满足特定的需求。
在进行加工时，需要注意材料准备、加工步骤和安全注意事项，以确保加工质量和人身安全。
> 如果您需要更详细的加工信息或有特定的加工需求，请与我们联系，我们将竭诚为您提供专业支持。
