第二章铣削加工工艺基础

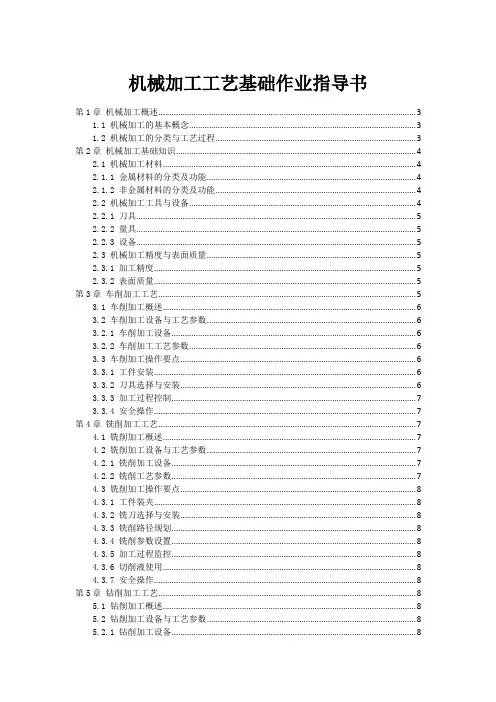

机械加工工艺基础作业指导书

机械加工工艺基础作业指导书第1章机械加工概述 (3)1.1 机械加工的基本概念 (3)1.2 机械加工的分类与工艺过程 (3)第2章机械加工基础知识 (4)2.1 机械加工材料 (4)2.1.1 金属材料的分类及功能 (4)2.1.2 非金属材料的分类及功能 (4)2.2 机械加工工具与设备 (4)2.2.1 刀具 (5)2.2.2 量具 (5)2.2.3 设备 (5)2.3 机械加工精度与表面质量 (5)2.3.1 加工精度 (5)2.3.2 表面质量 (5)第3章车削加工工艺 (5)3.1 车削加工概述 (6)3.2 车削加工设备与工艺参数 (6)3.2.1 车削加工设备 (6)3.2.2 车削加工工艺参数 (6)3.3 车削加工操作要点 (6)3.3.1 工件安装 (6)3.3.2 刀具选择与安装 (6)3.3.3 加工过程控制 (7)3.3.4 安全操作 (7)第4章铣削加工工艺 (7)4.1 铣削加工概述 (7)4.2 铣削加工设备与工艺参数 (7)4.2.1 铣削加工设备 (7)4.2.2 铣削工艺参数 (7)4.3 铣削加工操作要点 (8)4.3.1 工件装夹 (8)4.3.2 铣刀选择与安装 (8)4.3.3 铣削路径规划 (8)4.3.4 铣削参数设置 (8)4.3.5 加工过程监控 (8)4.3.6 切削液使用 (8)4.3.7 安全操作 (8)第5章钻削加工工艺 (8)5.1 钻削加工概述 (8)5.2 钻削加工设备与工艺参数 (8)5.2.1 钻削加工设备 (8)5.3 钻削加工操作要点 (9)第6章镗削加工工艺 (9)6.1 镗削加工概述 (9)6.2 镗削加工设备与工艺参数 (10)6.2.1 镗削加工设备 (10)6.2.2 镗削工艺参数 (10)6.3 镗削加工操作要点 (10)第7章磨削加工工艺 (10)7.1 磨削加工概述 (11)7.2 磨削加工设备与工艺参数 (11)7.2.1 磨削加工设备 (11)7.2.2 磨削工艺参数 (11)7.3 磨削加工操作要点 (11)第8章齿轮加工工艺 (12)8.1 齿轮加工概述 (12)8.2 齿轮加工设备与工艺参数 (12)8.2.1 齿轮加工设备 (12)8.2.2 齿轮加工工艺参数 (12)8.3 齿轮加工操作要点 (12)8.3.1 齿轮加工前的准备 (12)8.3.2 齿轮加工操作要点 (13)第9章特种加工工艺 (13)9.1 特种加工概述 (13)9.2 常见特种加工方法与设备 (13)9.2.1 电火花加工 (13)9.2.2 激光加工 (13)9.2.3 电子束加工 (13)9.2.4 离子束加工 (14)9.2.5 超声波加工 (14)9.2.6 水射流加工 (14)9.3 特种加工操作要点 (14)9.3.1 电火花加工操作要点 (14)9.3.2 激光加工操作要点 (14)9.3.3 电子束加工操作要点 (14)9.3.4 离子束加工操作要点 (14)9.3.5 超声波加工操作要点 (14)9.3.6 水射流加工操作要点 (15)第10章机械加工工艺规程制定 (15)10.1 工艺规程的基本概念 (15)10.2 工艺规程的制定步骤与方法 (15)10.2.1 制定工艺路线 (15)10.2.2 确定工序内容 (15)10.2.3 选择工艺参数 (15)10.2.5 制定检验标准 (16)10.3 工艺规程的实施与优化 (16)10.3.1 工艺规程的实施 (16)10.3.2 工艺规程的优化 (16)第1章机械加工概述1.1 机械加工的基本概念机械加工是指利用机械力对工件进行切削、塑性变形或组合等加工过程,以达到工件形状、尺寸、表面质量及功能等方面要求的一门技术。
《机械制造基础》铣刨磨

三、内圆磨削
1.内圆磨削方法
图7-19内圆磨削方法
2.内圆磨削工艺特点
砂轮直径必须小于工件孔径,砂轮必须用相对应的接长杆与主轴连接; 砂轮的转速很高,磨耗大,系统刚性较差,精度较低 、表面粗糙度较大 、生产效率低。
3.内圆磨床
图7-20 M2120型普通内圆磨床 1—床身 2—头架 3—砂轮修整器 4—砂轮 5—砂轮架 6—工作台 7—径向手轮 8——纵向手轮
中小型零件。平口钳用梯形螺栓固定在铣床工作台上。
图7-3 平口钳 1-虎钳体 2、5-钳口 3、4-钳口铁 6、7-丝杠螺母
(3)分度头
分度头来装夹轴类、盘套类零件并实现分度。它是铣床加工齿轮、
花键、离合器、螺旋槽等零件时必不可少的工艺装备。
图7-4 FW100分度头及其传动原理 1.顶尖 2-主轴 3-刻度盘 4-回转体 5-分度叉 6-挂轮轴
四、平面铣削
周铣和端铣
图7-12 平面铣削方式 a) 周铣 b) 端铣
顺铣和逆铣
顺铣和逆铣
图7-13 周铣法及顺铣与逆铣
比较项目 工件装夹可靠性
工作台窜动 刀具磨损 应用场合
顺铣 好 有 小 精加工
逆铣 差 无 大 粗加工
对称铣和不对称铣
图7-14 端铣的对称铣和不对称铣 a) 对称铣 b) 不对称顺铣 c) 不对称逆铣
图7-17 M1432型万能外圆磨床 1—床身 2—工作台 3—头架 4—砂轮架
5—内圆磨具 6—尾座 7、8—手轮
砂轮架4 : 头架3与尾座6: 工作台2 : 内圆磨具5 : 床身1:
(2)万能外圆磨床的典型工艺方法及其操作要点
图7-18 万能外圆磨床的典型工艺方法 a—纵磨外圆柱面 b—纵磨长锥面 c—横磨短锥面 d—磨锥孔

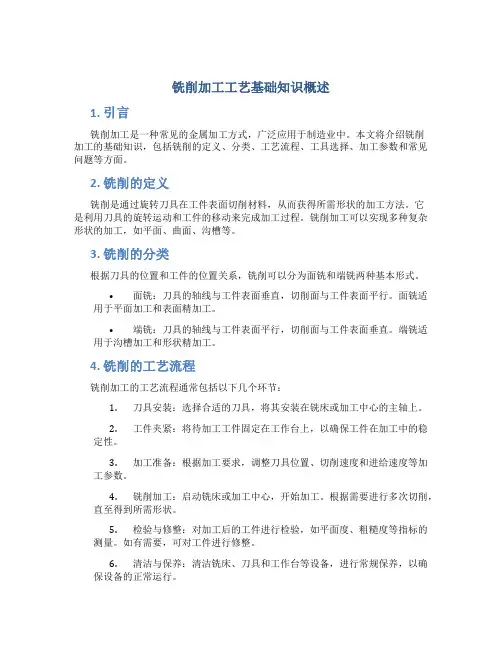

铣削加工工艺基础知识概述

铣削加工工艺基础知识概述1. 引言铣削加工是一种常见的金属加工方式,广泛应用于制造业中。
本文将介绍铣削加工的基础知识,包括铣削的定义、分类、工艺流程、工具选择、加工参数和常见问题等方面。
2. 铣削的定义铣削是通过旋转刀具在工件表面切削材料,从而获得所需形状的加工方法。
它是利用刀具的旋转运动和工件的移动来完成加工过程。
铣削加工可以实现多种复杂形状的加工,如平面、曲面、沟槽等。
3. 铣削的分类根据刀具的位置和工件的位置关系,铣削可以分为面铣和端铣两种基本形式。
•面铣:刀具的轴线与工件表面垂直,切削面与工件表面平行。
面铣适用于平面加工和表面精加工。
•端铣:刀具的轴线与工件表面平行,切削面与工件表面垂直。
端铣适用于沟槽加工和形状精加工。
4. 铣削的工艺流程铣削加工的工艺流程通常包括以下几个环节:1.刀具安装:选择合适的刀具,将其安装在铣床或加工中心的主轴上。
2.工件夹紧:将待加工工件固定在工作台上,以确保工件在加工中的稳定性。
3.加工准备:根据加工要求,调整刀具位置、切削速度和进给速度等加工参数。
4.铣削加工:启动铣床或加工中心,开始加工。
根据需要进行多次切削,直至得到所需形状。
5.检验与修整:对加工后的工件进行检验,如平面度、粗糙度等指标的测量。
如有需要,可对工件进行修整。
6.清洁与保养:清洁铣床、刀具和工作台等设备,进行常规保养,以确保设备的正常运行。
5. 刀具选择在铣削加工中,刀具的选择对加工质量和效率起着重要作用。
常见的刀具类型有平面铣刀、球头铣刀、立铣刀、多齿铣刀等。
刀具的选择应根据加工要求、工件材料和加工方式等因素来确定。
6. 加工参数在铣削加工中,一些重要的加工参数包括切削速度、进给速度和切削深度等。
•切削速度:是指刀具表面单位时间内与工件相对运动的速度。
切削速度的选择应根据工件材料、刀具材料和切削方式等因素来确定。
•进给速度:是指单位时间内工件相对于刀具的移动距离。
进给速度的选择应根据切削深度和切削速度等参数来确定。
第2章 数控加工基础(第二版)习题册 参考答案

第二章数控加工工艺设计一、填空题:1、数控加工编程任务书数控加工工序卡数控加工刀具明细表2、辅具刃具及切削参数切削液3、刀具明细表4、连接点5、节点6、确定控制其尺寸精度7、合理选择机床、刀具及切削用量8、一次装夹中9、同一把刀具10、加工路线11、缩短加工路线12、最后一次走刀中13、切向14、主轴转速背吃刀量进给速度15、小于16、常规模块化17、车削镗铣钻削18、尖形圆弧形成形19、直线形切削刃20、刀刃圆心21、光滑连接(凹形)的成型面22、样板刀刃23、小半径圆弧螺纹24、成形25、可转位标准化26、7∶2427、刀柄模块中间连接模块刀头模块28、粗基准精基准粗基准精基准29、不加工表面重复使用30、设计基准装配基准重合31、通用专用组合随行二、判断题:1.×2.√3.√4.×5. ×6.√7.√8.√9.×10.√11.×12.√13.×14.×15.×16.√17. ×18.×19.×20.√三、选择题:1.D2.D3.B4.A5.C6.A7.A8.B9.A10.D11.A12.C13.C14.A15.A16.C四、名词解释:1、数控加工程序单数控加工程序单是编程员根据加工工艺,经过数值计算,按照机床特点的指令代码编制的,它是记录数控加工工艺过程、工艺参数、位移数据的清单。
2、加工路线在数控加工中,刀具刀位点相对于工件运动的轨迹称为加工路线。
3、基点构成零件轮廓的几何要素之间的连接点称为基点。
4、节点用直线段或圆弧段去逼近非圆曲线,逼近线段与被加工曲线的交点称为节点。
5、粗基准以毛坯表面作为基准面的基准称为粗基准。
6、精基准以已加工过的表面作为基准面的基准称为精基准。
五、简答题1、常用的数控加工工艺文件包括哪些?答、不同的数控机床,工艺文件的内容有所不同,主要包括编程任务书、数控加工工序卡、数控加工刀具明细表、数控加工程序单等。
数控铣削加工工艺

c)T形架装夹下
铣长轴
18
(6) 轴用虎钳
因具有用虎钳装夹和V形架装夹的优点,所以装夹简 便迅速。
用轴用虎钳装夹轴类零件
19
(7) 三爪自定心卡盘 常作为圆柱形毛坯的夹具。
用三爪自定心卡盘装夹工件
用三爪自定心卡盘装夹 圆柱形工件的找正方法
在数控铣床或加工中心上应用三爪自定心卡盘装夹
与在数控车床上有什么不同?
39
液压可调夹压钳口合件 a) 固定钳口 b) 活动钳口 1—动力杠杆 2—活动钳口 3—定位槽 4—定位销 40
应用实例
成组夹具的应用
应用成组夹具在卧式 加工中心上加工板类零件 与在立式加工中心上相比 较有哪些优点?
41
4. 数控夹具
数控夹具是指夹具本身具有按数控程序使工件进行定 位和夹紧功能的一种夹具。
45

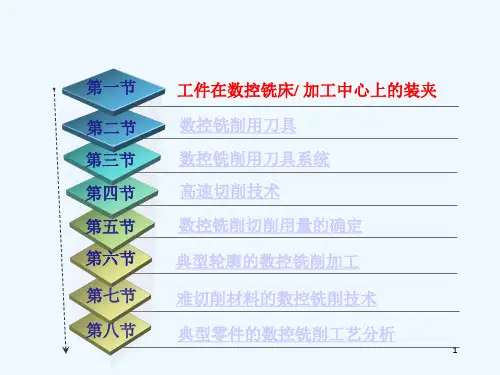

第一节
第二节 第三节 第四节 第五节 第六节 第七节 第八节
工件在数控铣床/ 加工中心上的装夹 数控铣削用刀具 数控铣削用刀具系统 高速切削技术 数控铣削切削用量的确定 典型轮廓的数控铣削加工
难切削材料的数控铣削技术 典型零件的数控铣削工艺分析
46
第二节 数控铣削用刀具 一、铣刀的种类
数控铣削用刀具
压板安装工件所用工具
压板在立式数控铣床应用
压板在卧式加工中心上的应用 14
(3) 分度回转用夹具 适用于加工有等分结构的零件。
数控分度头
交换工作台
回转工作15台
回转工作台与分度工作台在外形上虽然很相似, 但它们的工作原理及用途却不相同。 回转工作台在 回转时可以加工工件, 常作为一个回转轴出现, 但分 度工作台在分度时不能加工工件。 因此,回转工作台 可以作为分度工作台应用,但分度工作台绝对不能作 为回转工作台应用。

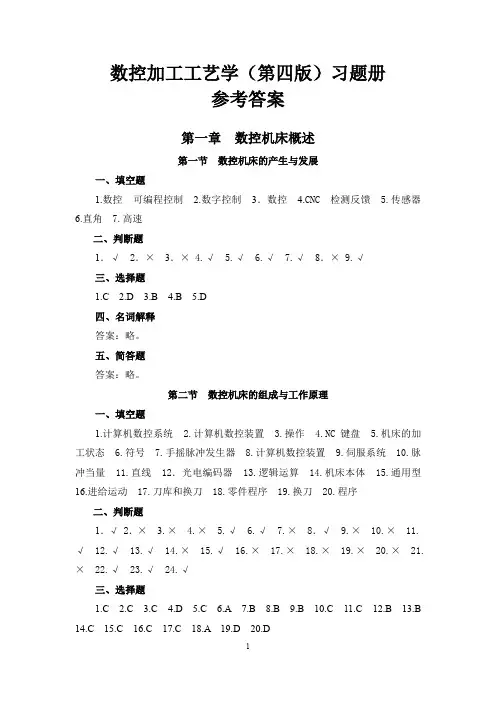

习题册参考答案-《数控加工工艺学(第四版)习题册》-A02-3703

0.2 0.3
=
36.8
0 0.1
2.解:由于最后一道工序的公差按零件图纸标注,所以:
L3=
30
0 0.12
L2=15
0.11 0
L1 是以工件左端面为定位基准测量的,所以满足下列尺寸链
L4
为封闭环,L2=15
0.11 0
Hale Waihona Puke ,L3=300 0.12
,L4=
5
0.18 0.18
解封闭环得
基本尺寸为:
L1=30-15-5=10 ESL1=-0.12-0.11+0.18=-0.05 EIL1=0-0-0.18=-0.18
第四节 数控系统的插补原理 一、填空题 1.插补 2.软件 3.硬件 4.数据采样 5.偏差判别 坐标进给 偏差计算 终点判断 6.正 负 正 负 7.新点偏差计算 8.阶梯折线 一 二、判断题 1.× 2.√ 3.√ 4.× 5.× 6.√ 7.× 8.× 三、选择题 1.C 2.B 3.C 4.A 5.A 6.B 7.B 8.A 9.B 10.C 四、计算题 答案:略。
1
四、简答题 答案:略。
第三节 数控机床的分类 一、填空题 1.点位 直线 轮廓 2.坐标轴 3.三 4.两 5.开环 闭环 6.全闭环 半 闭环 7.单工种 8.加工中心 9.立式 卧式 10.数控坐标镗床 二、判断题 1.× 2.× 3.× 4.× 5.√ 6.√ 7.× 8. × 9.× 10.× 11. ×12.× 三、选择题 1.C 2.C 3.C 4.C 5.C 6.D 7.C 8.C 9.D 10.D 11.D 12.B 13.C 14.D 15.B 16.A 17.C 18.D 四、简答题 答案:略。
A1=
习题册参考答案-《数控加工工艺学(第四版)习题册》-A02-3703

0.2 0.3
=
36.8
0 0.1
2.解:由于最后一道工序的公差按零件图纸标注,所以:
L3=
30
0 0.12
L2=15
0.11 0
L1 是以工件左端面为定位基准测量的,所以满足下列尺寸链
L4
为封闭环,L2=15
0.11 0
,L3=
300 0.12来自,L4=50.18 0.18
解封闭环得
基本尺寸为:
L1=30-15-5=10 ESL1=-0.12-0.11+0.18=-0.05 EIL1=0-0-0.18=-0.18
1
四、简答题 答案:略。
第三节 数控机床的分类 一、填空题 1.点位 直线 轮廓 2.坐标轴 3.三 4.两 5.开环 闭环 6.全闭环 半 闭环 7.单工种 8.加工中心 9.立式 卧式 10.数控坐标镗床 二、判断题 1.× 2.× 3.× 4.× 5.√ 6.√ 7.× 8. × 9.× 10.× 11. ×12.× 三、选择题 1.C 2.C 3.C 4.C 5.C 6.D 7.C 8.C 9.D 10.D 11.D 12.B 13.C 14.D 15.B 16.A 17.C 18.D 四、简答题 答案:略。
9
第三章 数控车削加工工艺
第一节 零件在数控车床上的装夹 一、填空题 1.三爪自定心 四爪单动 2.外梅花 3.中心架 4.胀力心轴 5.带花键心 轴 二、简答题 答案:略。
第二节 可转位刀片及数控车削用刀具系统 一、填空题 1.断屑槽 宽度 2.七 三 3.固定 4.上压式 杠杆式 螺钉式 复合 式 5.硬质合金 涂层硬质合金 6.高性能 7.淬火钢 脆性大 8.红硬性 9. 人造聚晶 10.化学 物理 11.金黄 12.被加工工件的材料 13.有效切削刃 14.切削方法 15.强度 增大 16.刀块 17.杠杆 二、判断题 1.× 2.× 3.× 4.× 5.√ 6.× 7.× 8.× 9.√ 10.√ 11.× 12.√ 13.× 14.√ 15.√ 三、选择题 1.D 2.C 3.B 4.C 5.A 6.D 7.C 8.A 9.B 10.A 11.D 四、简答题 答案:略。
机械制造技术基础(第二章)

(第二章 机械制造中的加工方法)
主讲: 肖新华
天津工业大学机械电子学院
2.1 概述
机械零件的结构形状千变万化。零件结构形式的 不同,使之有很多的加工方法,根据加工过程中零 件质量的变化情况,零件的制造过程可分为Δm<0,
Δm=0和Δm>0三种形式,不同的类型有不同的工艺
方法。
一. Δm<0的制造过程
外圆表面的磨削
1.中心磨削
(1)纵磨
(2)横磨
(3)复合磨
2.无心磨削
纵磨特点:工件或砂轮需作轴向进给。磨削深度小、磨削接触面积 小,散热较好,容易得到较高的精度和表面质量,因而应用广泛。 但由于走刀次数多,生产效率低,适用于单件小批生产中磨削较长 的外圆表面。
横磨
横磨特点:砂轮宽度大于磨削宽度。工件不需作轴
弹性式 :由300~320HBS的弹簧丝制成,可研孔 径d为1~4mm的小孔 。用于研一般精度的小孔或母
线为曲线的小孔 。
研磨孔视频
2.4.6 珩磨孔
珩磨孔是利用安装于珩磨头圆周上的油石,采用特定结构 推动油石径向扩张,直至与工件接触,并保持一定的压力,以 较低的切削速度对孔进行精加工。加工过程中,油石不断作径 向进给运动,珩磨头作旋转和沿孔轴心方向的直线运动,从而 实现对孔的低速切削,显著提高孔的尺寸精度和形状精度,降 低表面粗糙度值。 采用珩磨加工孔时,加工精度可达IT7~IT6,孔的圆度和 圆柱度误差可控制在5~3m,表面粗糙度Ra为0.025~0.2m, 加工质量好,切削效率高。 珩磨视频
2.3外圆表面加工
1.车削
2.磨削
3.光整加工
2.3外圆表面加工
车削加工
钳工和机械加工
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二﹑表面质量分析 零件的表面质量包括表面粗糙度、表面波度 和表面层物理力学性能等三个方面的内容。 表面粗糙度是指表面微观几何形状误差,表 面波度是指周期性的几何形状误差,表面层物理 力学性能主要是指表面冷作硬化和残余应力等。 影响表面质量的因素 1 、 影响表面粗糙度的的因素 1) 刀具切削刃的几何形状 刀具相对工件作 进给运动时,在加工表面上留下了切削层残留面 积,其形状完全是刀具切削刃形状在加工过程中 的复映。残留面积越大,表面粗糙度越大。在减 小切削层残留面积可以采取减小刀具主、副偏角 和增大刀尖圆弧半径等措施。
K F/Y 式中:F — 静载外力(N)
Y — 在外力作用方向上的静变形量(mm)
机械加工过程中,由吃刀抗力FY引起的工艺 系统受力变形对加工精度影响最大,所以常用吃 刀抗力测定机床的静刚度,即 K Fy/Y 变形量Y Fy/K
由上式可以看出,要减小因受力而引起的变 形,就要提高工艺系统的刚度。 圆柱铣刀在加工中相当于一个悬臂梁,其长径比 就决定了其刚度的大小,加工时就要注意根据切 削用量选择合适的铣刀长径比。
二) 工艺系统受力变形引起的加工误差
在机械加工过程中,工艺系统在切削力、夹 紧力、传动力、重力、惯性力等外力作用下会引 起相应的变形和在连接处产生位移,致使工件和 刀具的相对位置发生变化,从而引起加工误差。 一般情况下,这种误差往往占工件总加工误差的 较大比重。
工艺系统的刚度:刚度是物体或系统抵抗外 力使其发生变形的能力。用变形方向上的外力与 变形量的比值K来表示。
第二章 铣削加工工艺基础
第一节 铣削加工的质量分析
一 、加工精度分析 所谓加工精度,就是零件在加工以后的几
何参数(尺寸、形状和相互位置)的实际值与 理想值相符合的程度。符合的程度越高,精度 越高;反之,则精度低。加工精度高低常用加 工误差来表示,加工误差越大,则精度越低; 反之,则精度高。
在机械加工过程中,机床、夹具、刀具和 工件构成一个系统,称为工艺系统。工艺系统 中的各种误差将会不同程度地反映到工件上,
部分冷却收缩不均匀而引起的应力称为热应 力。在进行冷轧、冷校直和切削时,由于毛坯或 工件受力不均匀,产生局部变形所引起的内应力 称为塑变应力。
去除工件内应力的方法是进行时效处理,时 效处理分为自然时效和人工时效两种,自然时效 是在大气温度变化的影响下使内应力逐渐消失的 时效处理方法,一般需要二、三个月甚至半年以 上的时间。人工时效是使毛坯或半成品加热后随 加热炉缓慢冷却,达到加快内应力消失的时效处 理方法,用时效短。大型零件、精度要求高的零 件在粗加工后要经过时效处理才能进行精加工; 精度要求特别高的工件要经过几次时效处理。
成为加工误差。 工艺系统的各种误差即成为影响加工精
度的因素,按其性质不同,可归纳为四个 方面:工艺系统的几何误差、工艺系统因 受力变形引起的误差、工艺系统受热变形 引起的误差和工件内应力引起的误差。 一) 工艺系统的几何误差
工艺系统的几何误差是机床、夹具、刀 具及工件本身存在的误差,又称为工艺系 统的静误差。静误差主要包括加工原理误 差、机床的几何误差、夹具和刀具误差及 工件定位误差和调整误差等。
对定位装置及夹具体等零件的制造、装配误差及 工作表面磨损等。夹具确定工件与刀具(机床) 间的相对位置,所以夹具误差对加工精度,尤其 是加工表面的相对位置精度,有很大影响。
3) 工件定位误差 工件的定位误差是指由 于定位不正确所引起的误差,它对加工精度也有 直接的影响。
4、调整误差 在机械加工时,工件与刀具的相对位置需要 进行必要的调整(如对刀、试切)才能准确。因 此,除要求机床、刀具和夹具应具有一定的精度 外,调整误差也是主要因素之一。影响调整误差 的主要因素有:测量误差、进给机构微量位移误和轴向回转误差两个部分。径向误差主 要影响工件的圆度,径向误差主要影响被加工 面的平面度误差和垂直度误差。
2)机床导轨误差 机床床身导轨是确定各主 要部件相对位置的基准和运动的基准。它的各 项误差直接影响工件的加工精度。它对较短工 件的影响不很大,但当工件较长时,其影响就 不可忽视。
四) 工件内应力所引起的变形 所谓内应力是指当外部的载荷去除以后,仍然 残存在工件内部的应力。如果零件的毛坯或半成品 有内应力,则在继续加工时被切去一层金属,破坏 了原有表面上的平衡,内应力将重新分布,工件发 生变形,这种情况在粗加工时最为明显。 引起内应力的主要原因是热变形和力变形。在 铸、锻、焊、热处理等热加工过程中,由于毛坯各
1、加工原理误差 它是指采用了近似的加工工方法所引起的 误差。如加工列表曲线时用数学方程曲线逼近 被加工曲线所产生的逼近误差、用直线或圆弧 插补方法加工非圆曲线时产生的插补误差等, 减小此类误差的方法是提高逼近和插补精度。 2、机床的几何误差 它包括机床的制造误差、安装误差、和使 用后产生的磨损等。对加工精度影响较大的主 要是机床主轴误差、导轨误差和传动误差。 1) 机床主轴误差 机床主轴是安装工件或刀 具的基准,并将切削主运动和动力传给工件或 刀具。因此,主轴的回转误差直接影响工件
3)传动误差 机床的切削运动是通过某些传 动机构来实现的,这此机构本身的制造、装配 误差和工作中的磨损,将引起切削运动的不准 确。
3、刀具误差、夹具误差与工件定位误差 1)刀具误差 机械加工中的刀具分为普通刀 具、定尺寸刀具和成形刀具三类。普通刀具, 如车刀、铣刀等,车刀的刀尖圆弧半径和铣刀 的直径值在通过半径补偿功能进行补偿时,如 果因磨损发生变化就会影响加工尺寸的准确性。 定尺寸的刀具如钻头、铰刀、拉刀等,它们的 尺寸、形状误差以及使用后的磨损将会直接影 响加工表面的尺寸与形状;刀具的安装误差会 使加工表面尺寸扩大(如铣刀安装时刀具轴线 与主轴轴线不同轴,就相当于加大了刀具半 径)。成形刀具的形状误差则直接影响加工表 面的形装精度。 2)夹具误差 夹具误差主要是指定位元件、
三) 工艺系统热变形所引起的加工误差 工艺系统在各种热源作用下将产生复杂的热变形 ,使工件和刀具的相对位置发生变化,或因加工 后工件冷却收缩,从而引起加工误差。
数控机床大多进行精密加工,由于工艺系统热 变形引起的加工误差约占总误差的40-70%。因此, 许多数控机床要求工作环境保持恒温,在加工过程 中使用冷却液等方法可以有效地减小工艺系统的热 变形。
