2019浙教版九年级上册科学 电能专题练习
浙教版九年级科学上册 3.6电能 同步练习
九上 科学3.6 电能一、选择题（共28小题，每小题2分，共56分）1、下列关于家庭电路的说法，错误的是（ ）A 、电灯和插座是并联的B 、对人体安全电压为36VC 、电路中的总功率越大，电流越大D 、保险丝会在电流过大时切断电路2．安全用电是保证人民生命财产安全的基本原则。
如图1的情景中，符合安全用电原则的是（ ）3．下列关于安全用电的说法中正确的是( )A ．所有家用电器的外壳一定要接地B ．低压带电体和高压带电体都可以接近，但不能接触C ．控制电灯的开关，一头跟电灯连接，另一头必须接在火线上D ．准备接大功率用电器的插座，必须在通插座的火线和零线上各装一根保险丝4．下列关于家庭电路的说法正确的是（ ）A 、熔断器中的保险丝可以用铜丝代替B 、开关应接在火线上C 、开关与所控制的用电器应并联D 、家用电器之间应串联5、如图2，当开关S 闭合后，发现电灯L 不亮，用测电笔测试c 、d 两点时，氖管都发光，测试a 、b 两点时，只有a 点氖管发光，则故障可能是（ ）A ．火线与零线短路B ．a 、d 之间某处断路C ．b 、c 之间某处断路D ．电灯的灯丝断了6．某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（ ）A B C D7．在家庭用电中，符合用电要求的是（ ）湿手按开关 湿毛巾擦灯泡 电线上晾衣服 家庭电路组成 火线零线 A B C D 图1 图28．如图所示四种情景中，能说明电能转化为机械能的是（）2 0 6 6 0（甲）2 0 8 0 4（乙）图39.小刚用图4电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数10、小明学习滑动变阻器的知识后，决定将自己的台灯改为调光式，于是他买了“1W 2kΩ”的电位器一个，装在了台灯（灯泡为“PZ220 60”）上，一开灯，确实能调光，但电位器一会儿就冒起烟了，吓得他赶快扯下了插头。

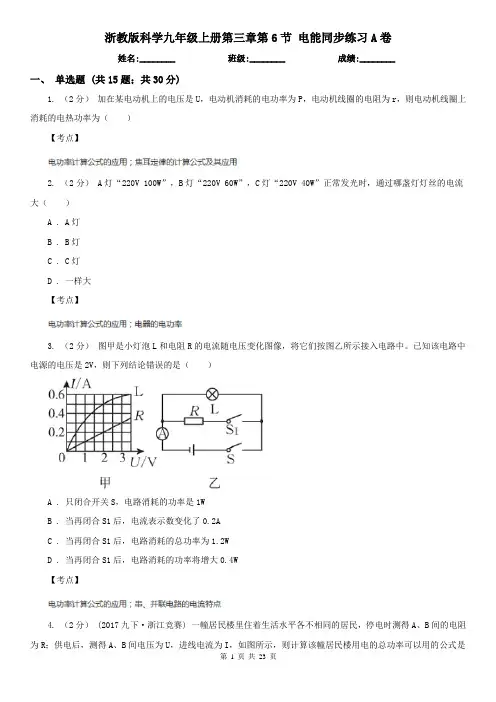

浙教版科学九年级上册第三章第6节 电能同步练习A卷
浙教版科学九年级上册第三章第6节电能同步练习A卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分）加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的电热功率为（）【考点】2. （2分） A灯“220V 100W”，B灯“220V 60W”，C灯“220V 40W”正常发光时，通过哪盏灯灯丝的电流大（）A . A灯B . B灯C . C灯D . 一样大【考点】3. （2分）图甲是小灯泡L和电阻R的电流随电压变化图像，将它们按图乙所示接入电路中。
已知该电路中电源的电压是2V，则下列结论错误的是（）A . 只闭合开关S，电路消耗的功率是1WB . 当再闭合S1后，电流表示数变化了0.2AC . 当再闭合S1后，电路消耗的总功率为1.2WD . 当再闭合S1后，电路消耗的功率将增大0.4W【考点】4. （2分） (2017九下·浙江竞赛) 一幢居民楼里住着生活水平各不相同的居民，停电时测得A、B间的电阻为R；供电后，测得A、B间电压为U，进线电流为I，如图所示，则计算该幢居民楼用电的总功率可以用的公式是（）A . P=I2RB . P=U2/RC . P=UID . 前三式均可以【考点】5. （2分）小王家的电能表上标着“600转/千瓦时”。
他用这个电能表来测量某用电器的功率：他把家中的其他用电器都与电源断开，仅让这个用电器工作，5 分钟内电能表的转盘转了30转。
则该用电器的额定功率是（）A . 0.01 千瓦B . 0.06 千瓦C . 0.1 千瓦D . 0.6 千瓦【考点】6. （2分）(2019·宁波模拟) 如图所示。
电源电压保持不变。
开关s闭合后。
灯L1、L2都能正常工作，甲、乙两个电表的示数之比是4：5，此时灯L1、L2的电功率之比是（）A . 4：5B . 4：1C . 1：4D . 5：4【考点】7. （2分）(2016·缙云) 如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的阻值和电功率变化值分别为（）A . 40Ω，0.4WB . 40Ω,1.6WC . 10Ω，4.0WD . 10Ω，3.4W【考点】8. （2分）(2020·温州模拟) 家用取暖器有“高”“低”两个档位，档位中的“高”“低”可以用电学中的哪个物理量来描述（）A . 电功B . 电功率C . 电能D . 电流【考点】9. （2分） (2018九上·天台月考) 如图所示的四个烧杯中，溶剂都是100克水(常温)，溶质依次为NaCl、NaCl、KNO3、 Ca（OH）2 ，且都有2克未能溶解。
20192020学年度浙教版科学九年级上册第6节 电能练习题五十九.docx
2019-2020学年度浙教版科学九年级上册第6节电能练习题五十九第1题【单选题】L1灯规格为"6V 3W" , L2灯规格为"3V 3W",忽略灯丝电阻变化，则下列说法正确的是（）A、L1与L2灯丝电阻之比为2 : 1B、两灯串联，当电路中电流为0.5A时，L2灯两端电压为3VC、两灯并联，当一个灯正常发光时，通过另一个灯的电流为1AD、两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1： 4【答案】:D【解析】:【解答】解：A、根垢得：R I=£L二（6讦=120 , R?=E£ =（3r）2 =3Q f1 P］开P2 -yw所以R1: R2=12O : 3Q=4 :l r故A 错误；B、两灯串联f当电路中电流为0.5A时,I=I1=I2=0.5A r由1=羊,U2=I2R2=0-5Ax3Q=1.5V r故B错误；C、两灯并联时「U二U1“2 ,为使一个灯正常发光”另一灯又不能烧坏'所以电源U=Ui，=U2，=3V r即1_2可以正常发光，此时通过L1的电流,1!=£1=^L =0.25A ,故C错误；D、两灯并联在3V电压下,Uf=U2'Pl实：卩2实J :(' =R2 : Ri=l: 4 •故D正确• 妙D .伽】⑴餌哼计询丁电阻，从而求得两灯电阻比;（2 ）两灯串联r根据串联电路电j奈特点r由定律求得1_2灯两端电压；（3 ）两灯并联r根据并联电路的电压特点判断正常发的灯泡r根据欧姆走律计算另一灯的电流；（4）陶哼计算并联在3V卸，两灯实亦率比.第2题【单选题】下列几种说法中错误的是（）A、平时说消耗了多少电能就是指电流做了多少功B、电烙铁工作时，若lmin内做功800J ,则有800J的电能转化为内能C、电炉子工作时,将电能转化为机械能D、电饭煲工作时，将电能转化为内能【答案】:【解析】:【解答】解:A、平时说消耗了多少电能就是指电流做了多少功,故A正确,不符合题意；B、电烙铁工作时，Blmin内做功800J f则有800J的电自象化为内能，故B正确,不符合题意；C、电炉子工作时,将电昨化为内能,故C错误,符合题意；D、电饭煲工作时,将电瞬化为内能，故D正确,不符合题意・购C .【分析】（1）电功就是消耗电能做的功；（2 ）电烙铁、电炉子、电坂煲工作时,电斂化为内能•第3题【单选题】如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）▲厂77甲乙A、R1的阻值是20QB、当电流表的示数是0.4A时，R2接入电路的阻值是30QC、电源电压是16VD、该电路的最大电功率为7.2W【答案】:A【解析】:【分析】（1）电路图中走值电阻Ri与滑动变阻器R2串联,电流表测串联电路中的电流,电压表测涓动变阻器两端的电压. （2 ）串联电路特点:电流处处相等；电源电压等于两用电器两端电压之和.（3 ）电功率公式为:P=UI.【解答】要计算电源电压和Ri的阻值可在乙图中任取两个点,根据串联电路中的电压关系f列出方程组求出电压和电阻.取电流I=0.4A时,U=10VfflI=0.6A时f U=6V r根据串联电路中的电压关系可列出方程U=0.4AR!+10VU=0.6ARx+6V联立解得r Ri=20Q , U=18V.所以A正确f C错误；B、当电流表的示数是0.4A时f R2两端电压为10V,所以R2接入电路的阻值是10V/0.4A=25Q , B错误；D、该电路的最大电功率为7.2W f当电流最大时电路电功率最大为：P=18VxO.9A=16.2W r D错误.购A第4题【单选题】电流经过小灯泡做功30J ,则30J等于（）A、30C/SB、30V/AC、30V-A-SD、1V-A【答案】:C【解析】:【解答】由电功公式W = UIt可知U的单位是V ,啲单位是A f啲单位是s ,故1J=1V-A-S . ［分析］轄对换单位的刪.第5题【单选题】如图甲所示，电源电压U0保持不变，滑动变阻器的电阻与其接入电路的长度成正比；开关闭合前，滑动变阻器的滑片P 在最右端,闭合开关后，滑片P向左滑过一段距离x后电流表才有示数，这是由于变阻器岀现了一定的故障。
浙教版九年级上册科学 电能专题练习
浙教版九年级上册科学电能专题练习一、电能的基本概念1、电能是指什么？它与哪些物理量有关？答：电能是指电流通过电器所做的功，与电流的大小、电阻、时间等因素有关。
2、描述电能单位的正确说法是什么？答：电能的单位是焦耳（J），也可以用千瓦时（kW·h）表示。
二、电能的计算1、如何计算电流通过导体所做的功？答：电流通过导体所做的功等于电流强度乘以电压乘以时间。
公式为：W = IUt。
2、如果有电阻R，通过它的电流为I，经过时间t，那么电阻R在此段时间内消耗的电能是多少？答：电阻R在此段时间内消耗的电能是I²Rt。
三、电能的转换与储存1、电能可以转换成哪些形式的能量？举例说明。
答：电能可以转换成机械能、热能、光能、化学能等。
例如，电动机可以将电能转换成机械能；电炉可以将电能转换成热能；电灯可以将电能转换成光能和热能；电池可以将电能转换成化学能。
2、描述电容器在电能储存中的作用。
答：电容器可以储存电能。
当电容器与电源相连时，电能会被储存起来；当电容器与用电器相连时，储存的电能可以被释放出来。
四、安全用电与节能减排1、简述安全用电的基本原则。
答：安全用电的基本原则是不要接触低压带电体，不要靠近高压带电体，不要弄湿电器设备，不要私拉乱接电线。
2、列举日常生活中节能减排的方法。
答：日常生活中节能减排的方法包括：使用节能灯具，购买节能家电，合理使用空调设备，减少用水量等。
我们还可以选择公共交通工具，减少私家车的使用，以减少能源消耗和环境污染。
浙教版九年级上册科学电能电能：九年级科学课程电能是现代社会的基础能源之一，它的重要性不容忽视。
在浙教版九年级上册科学课程中，我们将深入探讨电能这一主题，以帮助学生们更好地理解电能的性质、转换和应用。
一、电能的基本性质电能是一种能量，它可以通过各种形式如电力、热能、光能等被转化和利用。
电能的单位是瓦特（W），它表示每秒钟转换或消耗的能量。
电能的转换效率取决于电源、线路和用电器的效率。
浙教版九年级科学上册：3.6电能 同步练习题(含解析)
浙教版九年级科学上册：3.6电能同步练习一、选择题（本大题共15小题，共60.0分）1.智能手机频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长待机时间，这是通过以下哪种方式实现的A. 增大电池电压B. 增加总功率C. 减小总功率D. 降低散热能力2.下列数据与事实相差较大的是（）A. 教室内一盏日光灯的功率约为40WB. 你正常步行的速度约为1m/sC. 使人体感觉舒适的环境温度为25℃左右D. 冬天湖州仁皇山顶的气压约为1.5×105Pa3.在电源电压不变的电路中，为了使在相等时间内电流对电阻丝做的功减为原来的一半，采取的方法是( )A. 使电阻丝的阻值减为原来的一半B. 使电阻丝的阻值增加为原来的两倍C. 使电阻丝的阻值减为原来的四分之一D. 使电阻丝的阻值增加为原来的四倍4.如图所示电路中，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω0.5A”，电压表量程为0～3V，电流表量程为0～0.6A。
则( )A. 电压表测量的是电阻R1两端的电压B. 为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2～10ΩC. 当变阻器R2的滑片P向左移动时，电压表的示数变小D. 当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是53.3J5.如图所示电路，电源电压不变，R是定值电阻。
将一个“6V，2W ”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V，3W”的小灯泡接在a、b两点间，则这个小灯泡（）A. 比正常发光时暗些B. 比正常发光时亮C. 恰能正常发光D. 灯丝将会被烧坏6.小明以塑料为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关S闭合后，灯泡发光。
下列说法不正确的是A. 甲电机相当于发电机B. 乙电机相当于电动机C. 改变电池的节数，灯泡亮度发生改变D. 将电源正负极对调，灯泡亮度发生改变7.如图所示，干路上的电流I恒为1A不变，滑动变阻器规格为“15Ω 1A”，小灯泡L上标有“6V3W”字样。
2019-2020学年度浙教版科学九年级上册第6节 电能课后练习三十一
2019-2020学年度浙教版科学九年级上册第6节电能课后练习三十一第1题【单选题】如图,所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时( )A、电流表示数变大，电压表示数变小，灯泡变暗B、电流表示数变小，电压表示数变大，灯泡变亮C、灯泡的实际功率减小D、灯泡的实际功率增大【答案】：【解析】：第2题【单选题】如图所示，灯L1比L2亮，下列描述错误的是( )A、L1的电阻比L2的电阻大B、L1两端的电压比L2两端的电压大C、通过L1的电流比L2的电流大D、L1的实际功率比L2的实际功率大【答案】：【解析】：第3题【填空题】“环保，节能”是当今倡导的主题，太阳能热水器已走进千家万户，现使用太阳能热水器使60kg的水由25℃升高到75℃时，水所吸收的热量为______J，若这些热量由焦煤完全燃烧时提供，则需要______kg 焦煤．（q焦煤=3.0×10^7J/kg）【答案】：【解析】：第4题【填空题】如图所示，电源电压恒定不变，小灯泡L标有“6V0．6W”的字样，R为定值电阻，闭合S1 ，断开S2 ，小灯泡正常发光；若再闭合S2 ，发现电流表示数变化了0．3A，则R的阻值为______Ω，此时灯泡L和电阻R消耗的功率之比为______．【答案】：【解析】：第5题【填空题】如图所示的电路中，电源电压保持不变，R1=10Ω．当开关S1闭合，S2、S3断开时，电压表的示数为U1 ，R2消耗的功率为P2；当开关S1、S2、S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A．已知U1：U1′=1：6，P2：P2′=1：9，则开关S1闭合，S2、S3断开时，电流表A2的示数为______A；开关S1、S2、S3都闭合时，R2和R3消耗的总功率为______W．【答案】：【解析】：第6题【解答题】绿色能源电动汽车（如图）的电动机的最大功率为280kW，持续输出功率为100kW；电池容量为71.28kW·h，充满电连续行驶里程（100km／h等速状态下）为500km；电池可以通过家用220V电源直接充电，充满电时间为6h，请根据以上信息完成下列问题：汽车高速行驶时对地面的压力______静止时对路面的压力（填“大于”或“小于”）。
2019浙教版九年级上册科学 电能专题练习
2019浙教版九年级上册科学第三章电能专题练习一.单选题（共15题）1.（2019•绍兴）如图电路中，电源电压保持不变。
闭合开关S，当滑片移到滑动变阻器的b端时，电压表的示数为8伏，10秒内定值电阻R1做功为20焦；当滑片P移到滑动变阻器的中点时，电压表的示数为6伏。
下列结果正确的是（）1A.电源电压为14伏B.滑动变阻器R的最大阻值为8欧C.滑片在b端时，电流表示数为0.75安D.电路先后两次消耗的总电功率之比为2：32.如图所示是一个电吹风的实物连接图，其中发热电阻丝的阻值为50欧，电吹风吹冷风时，测得插头处的电流表为0.2安。
当此电吹风吹热风时，正常工作2分钟，消耗的电能是（）A.5050焦B.240焦C.116160焦D.121440焦3.如图所示，电源的输出电压恒定不变，现将一个灯泡L接在离电源很近的AB两点时，灯泡L消耗的功率为25W，若将灯泡L接在离电源较远的CD两点时，灯泡L消耗的功率为16W。
则输电导线AC、BD上消耗的功率为（）A.1WB.2WC.4WD.9 W4.一台扩音机的额定电压为110伏，额定功率是100瓦。
现电源电压是220伏，如果用电灯泡来降压，应用下列哪种灯泡和扩音机串联最合适（）A.110伏200瓦B.220伏100瓦C.220伏400瓦D.220伏200瓦5.如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A.闭合开关S1、S2，通过三根电阻丝的电流相同B.先闭合开关S1，再闭合开关S2，电流表示数保持不变C.先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D.闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高6.太阳能公路由三层组成：最上层为半透明的保护层，保护内部元件的同时也可以让太阳光透过；中间层为太阳能电池，用来产生电力；最底下的一层则用来隔绝土壤的湿气，避其影响到内部的线路．该设计可以将电力储存起来供给照明，同时也可以起加热的作用，避免冬天路面结冰．下列说法错误的是（）A.中间层太阳能电池主要是利用太阳能转化为化学能B.最底层主要是为防止电路短路C.该设计可以起加热的作用，是利用电流的热效应D.冬天路面结冰，人容易摔倒是因为接触面越光滑，摩擦力越小7.如图所示是一种家用挂烫机，接通电源后水槽中的水被加热，形成的水蒸气通过弯曲导气管从喷头喷出，快速除去服装上的褶皱，使用方便．下列关于挂烫机的说法中不正确的是（）A.采用三脚插头，是为了防止漏电时发生触电事故B.使用时手应远离喷头的出气口，防止水汽化时放热将手烫伤C.挂烫机消耗的电能主要转化为水槽内部水的内能D.挂烫机所使用的电能属于二次能源8.如图所示是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。
3.6电能练习浙教版科学九年级上册3
九上科学3.6 电能题型一：电能表1.双十二小红家买了个电烤箱铭牌上标有“220V，1210W”，该电烤箱正常工作一小时所消耗的电能可以供5盏20瓦的节能灯工作 12.1 小时，当电烤箱工作时，家里标有“2000r/kW·h”字样的电能表转盘在18秒内转了10转，则实际功率是 1000 W，造成这种情况的原因可能是。
2.小明家电能表如图所示，与此电能表相连的用电器已经消耗了1020 kW•h的电能。
小明在用电高峰期，关闭其它用电器，只把额定电压为220V、额定功率为1210W的电烤箱接入电路中（电阻恒定不变），发现36s内电能表表盘转了30转，这段时间电烤箱消耗的电能为 3.6104 J，用电高峰期的实际电压为200 V。
题型二：小灯泡问题3.某科学小组用L1、L2两个小灯泡及其它必要元件，设计了如图甲、乙、丙三个电路，电源电压相同且恒定不变，闭合开关后电路消耗的总功率P甲、P乙、P丙的关系是（）A．P乙＜P甲＜P丙B．P甲＞P乙＞P丙C．P甲＝P乙＝P丙D．P甲＜P丙＝P乙4.甲、乙两只白炽灯的铭牌如图所示，下列分析正确的是（）A．甲灯消耗的电能一定比乙灯多B．若将两灯并联接入电压为220V的电路，甲灯比乙灯亮C．若将两灯串联接入电压为220V的电路，两灯都能正常发光D．若灯丝的材料、长度相同，乙灯的灯丝比甲灯的灯丝粗5.将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。
闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L1的电阻较大C．灯L2两端电压较大D．通过灯L2的电流较大6.图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6 WΩD．定值电阻的电功率为0.8 W7.如图所示，电压表示数为9 V恒定不变，当滑动变阻器滑片P在某点时，标有“6 V 3W”字样的小灯泡恰能正常发光，则变阻器R连入电路部分的电阻值是__ __Ω，若滑动变阻器滑片P向右滑动，灯泡将__ __(选填“变亮”或“变暗”)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019浙教版九年级上册科学第三章电能专题练习一.单选题（共15题）1.（2019•绍兴）如图电路中，电源电压保持不变。
闭合开关S，当滑片移到滑动变阻器的b端时，电压表的示数为8伏，10秒内定值电阻R1做功为20焦；当滑片P移到滑动变阻器的中点时，电压表的示数为6伏。
下列结果正确的是（）1A.电源电压为14伏B.滑动变阻器R的最大阻值为8欧C.滑片在b端时，电流表示数为0.75安D.电路先后两次消耗的总电功率之比为2：32.如图所示是一个电吹风的实物连接图，其中发热电阻丝的阻值为50欧，电吹风吹冷风时，测得插头处的电流表为0.2安。
当此电吹风吹热风时，正常工作2分钟，消耗的电能是（）A.5050焦B.240焦C.116160焦D.121440焦3.如图所示，电源的输出电压恒定不变，现将一个灯泡L接在离电源很近的AB两点时，灯泡L消耗的功率为25W，若将灯泡L接在离电源较远的CD两点时，灯泡L消耗的功率为16W。
则输电导线AC、BD上消耗的功率为（）A.1WB.2WC.4WD.9 W4.一台扩音机的额定电压为110伏，额定功率是100瓦。
现电源电压是220伏，如果用电灯泡来降压，应用下列哪种灯泡和扩音机串联最合适（）A.110伏200瓦B.220伏100瓦C.220伏400瓦D.220伏200瓦5.如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A.闭合开关S1、S2，通过三根电阻丝的电流相同B.先闭合开关S1，再闭合开关S2，电流表示数保持不变C.先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D.闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高6.太阳能公路由三层组成：最上层为半透明的保护层，保护内部元件的同时也可以让太阳光透过；中间层为太阳能电池，用来产生电力；最底下的一层则用来隔绝土壤的湿气，避其影响到内部的线路．该设计可以将电力储存起来供给照明，同时也可以起加热的作用，避免冬天路面结冰．下列说法错误的是（）A.中间层太阳能电池主要是利用太阳能转化为化学能B.最底层主要是为防止电路短路C.该设计可以起加热的作用，是利用电流的热效应D.冬天路面结冰，人容易摔倒是因为接触面越光滑，摩擦力越小7.如图所示是一种家用挂烫机，接通电源后水槽中的水被加热，形成的水蒸气通过弯曲导气管从喷头喷出，快速除去服装上的褶皱，使用方便．下列关于挂烫机的说法中不正确的是（）A.采用三脚插头，是为了防止漏电时发生触电事故B.使用时手应远离喷头的出气口，防止水汽化时放热将手烫伤C.挂烫机消耗的电能主要转化为水槽内部水的内能D.挂烫机所使用的电能属于二次能源8.如图所示是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。
比较通电后两根电阻丝两端的电压U甲、U乙以及它们在相同时间内产生的热量Q甲、Q乙，以下关系中正确的是（）A.U甲=U乙，Q甲=Q乙B.U甲<U乙，Q甲>Q乙C.U甲<U乙，Q甲<Q乙D.U甲>U乙，Q甲<Q乙9.两只灯泡A和B额定电压都是110 V，A的额定功率为60 W，B的额定功率为100 W，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的电功率最小，应采用下面的哪种接法？()A. B.C. D.10.小军和姐姐一起去买电饭煲，当他们选择某一品牌的电饭煲时，发现有800W和1200W两种功率可选，如图是他们针对买哪一款更省电的问题出现的不同意见．请你在相同质量的水升高相同的温度的前提下，下列说法正确的是（）A.不考虑热损失，消耗电能一样多；考虑热损失，800W的消耗电能少B.不考虑热损失，消耗电能一样多；考虑热损失，1200W的消耗电能少C.不考虑热损失，800W的消耗电能少；考虑热损失，1200W的消耗电能少D.不考虑热损失，1200W的消耗电能少；考虑热损失，800W的消耗电能少11.在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A.变阻器总阻值太大B.电压表量程太大C.灯泡灯丝断开D.电源电压太低12.如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A.3V 1.5WB.3V 0.75WC.6V 1.5WD.6V 0.75W13.在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是（）A.电压表的正、负接线柱接错了B.电压表的量程选择不合适C.电压表坏了D.电压表与滑动变阻器并联14.如图所示，将一个标有“2W5V”的小灯泡L与一个阻值为5Ω的电阻R串联后接到电压为6V的电源上，小灯泡恰能正常发光．则通电1min时电阻R产生的热量是（）A.48JB.120JC.144JD.无法判断15.某理物兴趣小组的同学用几个完全相同的灯泡，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是( )A. B. C C.二.填空题（共10题）B电热水杯垫是一种新型时尚的产品，由于其设计精美、外观新颖、使用方便而倍受办公室人员的青睐(如图所示)。
使用时把它接在电脑的USB电源上，打开加热开关，常温下可将咖啡、茶、牛奶等饮料保持45℃～60 ℃温度。
电脑上的USB为它提供5V电压，加热时工作电流为500 mA，则此时它的功率为________W，工作10min消耗的电能为________J；若把它接在另一个电源上，它的功率变成1.6W，则该电源的电压为________V。
17.如图是高、中、低“三档”电热器（R1＞R2）的工作电路，如果将电热器调至高温档工作，应该闭合________开关；如果调至中温档工作，已知电源电压为U，通电时间为t，则它产生的热量的表达式：________。
18.如图所示电路，已知R1为40Ω，在闭合开关S的情况下，断开开关S1时电压表的读数是2.0V；闭合开关S1时电压表的读数是8.0V，通过R1的电流为________A，通电1分钟，R1上产生的热量为________J；电阻R2为________Ω．19.如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被________, 此时灯泡的电功率为9W．S1闭合S2断开时，灯泡的电功率为1W（不考虑灯泡的电阻随温度而发生变化），则此时电阻R 消耗的电功率为________W．20.将R1=12Ω、R2=6Ω两电阻串联在某一电源上，R1、R2消耗的功率之比P1：P2=________，此时电路消耗的总功率为P；再将它们并联后接入同一电源上，电路的总电阻R′=________，此时电路消耗的总功率为P′；则P：P′=________。
21.（2017•湖州）如图装置，在两相同烧瓶内装满等量煤油，瓶塞上各插入一根粗细相同的玻璃管，瓶内装入粗细、材料相同的电阻丝R甲和R乙，R甲长度大于R乙，闭合开关，经过一段时间t1后，甲玻璃管液面上升高度h甲________（选填“大于”或“小于”）乙玻璃管液面上升高度h乙，断开开关，当两根玻璃管液面回到原来高度后，向右移动滑片，再闭合开关，则甲玻璃管液面上升高度h甲加所需时间t2________（选填“大于”或“小于”）t1．22.如图所示为“iPad”的充电器，参数标有5V 2.1A，表示充电电压是5V，最大输出电流2.1A，电板充满电所储存的电能是113400J。
若“iPad”充电时以最大输出电流充电，要将空电板充满电需要________小时，小明觉得充电时间太长了，他想为什么苹果公司在设计时不把最大输出电流提高呢？这样可以实现快速充电，于是他请教了科学老师，老师告诉了他一个信息，影响锂电池寿命的最大杀手是电板发热，小明恍然大悟，请你解释其中的原因________。
23.（2016•宁波）甲车两侧远光灯的规格均为“12V 60W”，供电的蓄电池电压为12V，最大容量为60Ah．某天晚上，该车熄火时忘记关闭远光灯，则车上蓄电池最多能供两个远光灯正常工作________h．第二天由于蓄电池的电能耗尽，甲车无法启动，需要借用乙车的蓄电池“搭电”启动，如图所示．“搭电”时，先用电线将甲车蓄电池的正极与乙车蓄电池的________极相连，再将另两个电极用电线连通（如果误接，蓄电池会被短路）．24.如图所示，电源电压为16V，且保持不变，当只闭合开关S1时，电流表A的示数是0.8A，开关S1、S2同时闭合时，电流表的示数为1.2A，则通电10秒R1产生的热量是________J；当开关S1、S2同时闭合时，R2消耗的电功率是________W．25.某导体两端电压6伏，10秒内通过该横截面的电荷量为2库，这段时间内电流做的功为________焦，通过它的电流为________安．当该导体两端电压变为12伏时，它的电阻为________欧．三.解答题（共5题）26.（2017•湖州）在我们使用电器的时候，按一下遥控器的待机键，电器即进入等待开机的状态，即为待机模式．有的电器虽然没有待机按钮，可如果没有切断电源，也相当于处在待机状态．下表是常用家用电器在220V电压下的工作功率和待机功率．电器种类空调电视机机顶盒洗衣机工作功率（瓦）2600 150 15.4 500待机功率（瓦） 1.1 0.2 15.2 0.03请回答：(1)在家庭电路中，机顶盒和电视机________（选填”串“或”并“）联在火线和零线上．(2)根据表中数据，电视机的工作电流为________安．（精确到0.01安）(3)若机顶盒每天处于待机状态的时间为20小时，计算1个月（以30天计）机顶盒在待机状态下消耗的电能．27.（2017·宁波）小科家浴室内有台储水式电热水器，其说明书部分参数如下表。
请回答下列问题：(1)加热棒阻值不变，当二根加热棒同时工作时，它们的连接方式是________联的。
(2)该电热水器以2.0KW的功率工作75min，消耗的电能为多少？此时通过它的电流为多大？（计算结果精确到0.1A）(3)当电热水器装满水时，电热水器受到的总重力是多少？(4)如图甲、乙所示分别是该电热水器水平安装时的正面和侧面示意图，其中A点是电热水器装满水时的重心位置，图中h=d=248mm。
装满水时，若忽略进、出水管对电热水器的作用力，则墙面对悬挂架的支持力为多大？(5)小科洗热水澡后发现：与进水管相连的金属进水阀表面布满了小水珠（如图丙）而与出水管相连的金属出水阀表面仍保持干燥。
