多普勒胎心仪的物理原理
多普勒流速仪的应用是怎样的呢
多普勒流速仪的应用是怎样的呢多普勒流速仪（Doppler Flowmeter）是一种医疗设备，通过使用多普勒效应来测量脉搏、心脏、血管和其他液体或气体的流速。
这种技术是基于多普勒效应的，即当声波或其他波束射向运动的物体时，反射回来的波具有不同的频率。
这一工艺已被广泛地应用于医学，例如产前、产后检查，脑血液流量和动脉硬化等疾病的诊断。
原理及分类多普勒流速仪也被称为多普勒探头、多普勒超声心动图机或多普勒超声扫描仪。
它通过测量测量反射回来的波的频率变化，以对运动血液的速度进行测量。
如图所示，当声波射向流动液体时，波束的频率和运动液体的速度有关。
返回的波通过一个增强器和过滤器进行过滤和放大，计算机将频率变化转换为速度和方向信息。
多普勒流速仪有两种类型：连续式和脉冲式。
连续式多普勒流速计使用连续的超声波信号来获得流量和速度信息。
另一方面，脉冲式多普勒流速计使用脉冲超声波信号测量速度和流量。
应用多普勒流速仪已成为临床实践中的必备医疗设备。
以下是一些主要应用：产科多普勒流速仪是产房中常用的设备之一。
医生或护士可以在分娩时使用它来监测胎儿的心跳和母亲的子宫收缩。
多普勒流速仪可以帮助诊断早期胎儿窘迫和胎儿宫内发育迟缓等问题。
血流动力学多普勒流速仪也广泛用于血液动力学研究。
医生可以使用它来测量心脏的血流速度和方向，以评估心脏的功能。
此外，多普勒流速仪也可用于血管前和血流量的测量。
神经疾病多普勒流速仪可以帮助医生评估神经疾病的严重程度。
例如，它可用于测量脑血流动力学变化以评估脑损伤的程度。
此外，多普勒流速仪还可用于检测颈动脉硬化病变。
结论多普勒流速仪的应用范围广泛，它不仅用于产科和心血管领域，还可以帮助医生诊断神经疾病和其他疾病。
它已成为医疗系统中的必备设备之一，通过它，医生可以更加准确地诊断和治疗疾病，提高患者的治疗效果。
多普勒彩超的原理
多普勒彩超的原理
多普勒效应是指接受的运动目标反射或者散射的超声波频率与原发频率不同。
多普勒的超声检查是利用多普勒效应成像的一种无创性的超声检查方法。
该仪器的原理是：多普勒超声诊断仪的震荡部分，发出一定频率的超声波，通过探头指向需要检查的部位，若被检界面向探头运动，回声频率比发射频率增高。
当界面朝离开探头的运动方向时，回声的频率减低，回声频率与发射频率之间的差，称为频差或频移，频差的大小与界面的运动速度成正比，把多普勒信号检出，加以分析和处理，经过放大或者检波在示波器的荧屏上显示出来，最后得出结论。
多普勒超声
多普勒超声多普勒超声心动图是利用多普勒效应原理，来探测心血管系统内血流的方向、速度、性质、途径和时间等血流动力学信息。
多普勒超声心动图分为彩色多普勒血流显像技术（CDFI）和频谱多普勒技术两大类，后者又包括脉冲多普勒（PW）和连续多普勒（CW）。
(一)多普勒超声基本原理多普勒原理由奥地利物理学家Doppler于1842年首次提出。
声学多普勒效应指声源与接收器相互接近时声频增加，而两者相互远离时声频减小。
当声速、发射频率和声束血流夹角相对不变时，超声频移与血流速度成正比。
实际工作中，声束与血流之间可能存在一定角度，影响计算结果，为了减少误差，应尽量使声束与血流平行，并可使用仪器的角度校正功能。
（二）多普勒超声检查方法一般在二维切面超声心动图的基础上进行彩色多普勒血流显像和频谱多普勒测量。
彩色多普勒血流显像通常以红色代表朝向探头方向的血流，蓝色代表背离探头方向的血流，色彩越鲜亮代表血流速度越快。
临床上主要用于观察正常心腔内血流，检出各种异常血流的起源、走行方向和性质。
脉冲多普勒定位准确，但最大探测速度较小。
临床上主要用于探测静脉、房室瓣和半月瓣口血流频谱。
连续多普勒能测定高速血流，但采集声束方向上的所有频移信号，无法准确定位。
临床上用于测定心内瓣膜狭窄或反流以及心内分流的速度和压差。
（三）正常多普勒超声心动图1.腔静脉（图1-1-3-1）图1-1-3－1下腔静脉血流A: 下腔静脉和肝静脉彩色多普勒血流；B: 下腔静脉多普勒频谱下腔静脉检查多采用剑下四腔切面、剑下双房上下腔静脉切面，上腔静脉探查多采用胸骨上窝主动脉弓短轴切面、剑下四腔切面及心尖四腔切面。
胸骨上窝主动脉弓短轴切面上腔静脉内血流方向背离探头，显示为蓝色血流束；剑下四腔切面上腔静脉内血流朝向探头，故显示为红色血流束进入右房。
剑下四腔及右肋缘下纵行扫查下腔静脉内血流均背离探头，故彩色多普勒显示蓝色血流束注入右房。
下腔静脉为典型三相静脉血流频谱，由负向的S峰、D峰及一较小的正向波a峰组成。
多普勒超声原理
多普勒超声原理多普勒超声是一种常用的医学影像检查技术，它利用声波来获取人体内部的信息。
多普勒超声成像技术是一种无创的检查方法，可以清晰地显示人体内脏器的形态和结构，尤其在心脏、血管和胎儿的检查中应用广泛。
多普勒超声成像技术是基于多普勒效应的原理，下面我们来详细了解一下多普勒超声的原理。
多普勒效应是指当声源和观察者相对运动时，观察者会感受到声音的频率发生变化的现象。
在多普勒超声成像中，超声探头发出的声波被人体组织反射回来，这些反射的声波经过探头接收后，根据多普勒效应可以得到反射声波的频率变化，从而获得目标组织的运动状态和速度信息。
多普勒超声成像原理主要包括以下几个方面：1. 多普勒频移，当声波遇到运动的血液时，由于血液的运动会改变声波的频率，使得反射回来的声波频率发生变化，这种频率变化就是多普勒频移。
多普勒频移的大小与血液的速度成正比，因此可以通过测量频移的大小来获取血液的流速信息。
2. 多普勒频谱，多普勒频谱是指将多普勒频移以图形方式表示出来的结果，它可以清晰地显示出血流的速度和方向。
通过观察多普勒频谱，医生可以判断血流是否正常，是否存在异常情况，从而帮助诊断疾病。
3. 多普勒角度，多普勒超声成像中，超声探头发出的声波与血流方向之间的夹角称为多普勒角度。
多普勒角度的大小会影响多普勒频移的测量结果，因此在进行多普勒超声检查时，需要准确控制多普勒角度，以确保测量结果的准确性。
4. 多普勒效应在心脏和血管检查中的应用，在心脏和血管检查中，多普勒超声可以用来测量血流速度、观察心脏瓣膜的运动情况、评估心脏功能等。
通过多普勒超声检查，医生可以及时发现心脏和血管方面的问题，为疾病的诊断和治疗提供重要依据。
总的来说，多普勒超声成像技术是一种非常重要的医学影像检查方法，它基于多普勒效应原理，通过测量声波的频率变化来获取目标组织的运动状态和速度信息。
多普勒超声在心脏和血管方面的应用尤为广泛，可以帮助医生及时发现疾病问题，为患者的治疗提供准确的诊断依据。

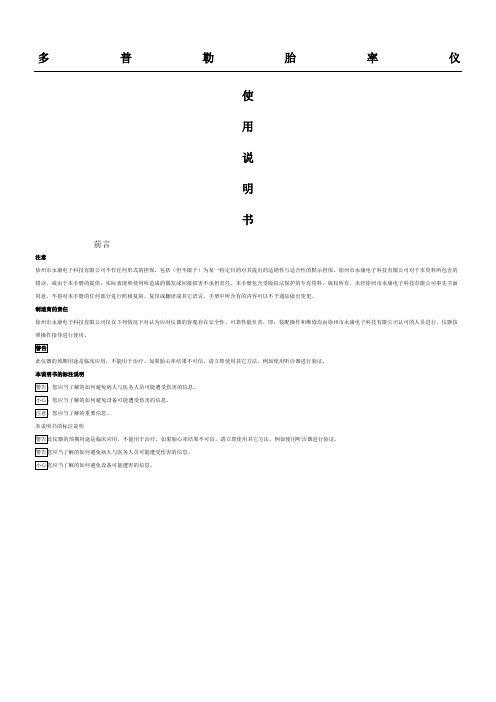

(一体)多普勒胎心仪说明书
多普勒胎率仪使用说明书前言注意徐州市永康电子科技有限公司不作任何形式的担保，包括（但不限于）为某一特定目的对其提出的适销性与适合性的默示担保。
徐州市永康电子科技有限公司对于本资料所包含的错误，或由于本手册的提供，实际表现和使用所造成的偶发或间接损害不承担责任。
本手册包含受版权法保护的专有资料。
版权所有，未经徐州市永康电子科技有限公司事先书面同意，不得对本手册的任何部分进行照相复制、复印或翻译成其它语言。
手册中所含有的内容可以不予通知做出变更。
制造商的责任徐州市永康电子科技有限公司仅在下列情况下对认为应对仪器的客观存在安全性、可靠性能负责，即：装配操作和维修均由徐州市永康电子科技有限公司认可的人员进行，仪器按照操作指导进行使用。
此仪器的预期用途是临床应用，不能用于治疗。
如果胎心率结果不可信，请立即使用其它方法，例如使用听诊器进行验证。
本说明书的标注说明本说明书的标注说明第1章安全指南1.1使用安全说明为避免可能受到的伤害，请在操作本仪器时一定要遵守如下使用安全说明。
1.5米）。
造成污染。
-----确保本仪器原使用环境不受较强的电磁干扰源，例如X机、微波多功能治疗仪等设备的干扰。
-检查设备有无机械和功能上的损坏。
-检查安全相关的标签是否容易辨认。
-验证设备功能是否和手册上描述的一致。
第2章多普勒胎心仪简介2.1概述多普勒胎心仪采用超声多普勒原理从孕妇腹部获取胎儿心脏运动信息，将信号加以放大并从耳机输出，通过计算得到胎心率数值。
2.2预期用途本仪器适用于医院、诊所及家庭用户听取孕妇体内胎心音，并得到胎儿心跳的数值，提供临床诊断参考。
2.3产品分类A.按中国医疗器械管理分类属于6823医用超声仪器及有关设备中的序号3超声母婴监护设备，管理类别为II类。
B.按电击防护分类属于内部电池，BF型。
C.按对有害进液的防护程度分类进液等级为应为IP22D.按有易燃麻醉气与空气的混合气或与氧或氧化亚氮的混合气情况下使用时的安全程度分类不能在有易燃麻醉气与空气的混合气或与氧或氧化亚氮的混合气情况下使用。
多普勒效应的原理
多普勒效应的原理多普勒效应是指当光源或声源以一定速度运动时，observer 监测到的光或声的频率发生改变的现象。
这种频率的改变是由于光或声的波长被拉长或压缩引起的。
多普勒效应是由奥地利物理学家克里斯蒂安·多普勒于19世纪初发现并解释的。
多普勒效应的原理可以通过十分简单的实验来说明。
假设有一个车辆以一定速度V 靠近一个observer，这个车辆发出频率为f 的声音。
由于车辆在靠近observer 的过程中，声波会被车辆压缩，导致observer 接收到的频率变高，这被称为正多普勒效应。
相反地，如果车辆远离observer，声波就会被拉长，导致observer 接收到的频率变低，这被称为负多普勒效应。
正多普勒效应和负多普勒效应是基于相对运动的观察结果。
速度共存者（接近者）会看到不需要光或声在速度变换过程中的弯曲。
运动不会影响硬碟工作和它们接受的数据。
说它们有多种类型，无论是用红外线还是内置的接近传感器。
在硬盘这个案例中，频率变化被特殊认是用来跟踪标志物的入场决定。
决定记录磁盘的特定数据柱需要速度。
为了深入了解多普勒效应的原理，我们可以运用波动理论。
波动是指能量的传播形式，它传递的是振动或扰动。
波动在介质（如空气、水、光的传播介质等）中传播，能够通过频率（f）和波长（λ）来进行表征。
波动的速度（V）等于波长（λ）与频率（f）的乘积，即V = f ×λ。
考虑一个静止的observer 和一个运动的光源。
observer 接收到的光的频率与光的源频率之间存在一个观察到频率（f'）和源频率（f）的比例关系。
这个比例被称为观察者频率和源频率的多普勒因子（δ），可以用以下公式表示：δ= （V ±Vo）/ （V ±Vs）其中V 是光的传播速度，Vo 是observer 的速度，Vs 是光源的速度。
正负号取决于observer 和光源相对于彼此的运动方向。
如果observer 和光源接近彼此，则取正号；如果observer 和光源相互远离，则取负号。
多普勒胎心仪监测孕12周后孕妇胎心率临床观察
ＴＸ１００Ｌａ型多 普勒 是应 用 超声 多 普 率 ＜５ｍＷ／ｃｍ 。超声诊 断在孕 期保健 中 其 中孕 １２～１６周受检孕 妇中探测到胎心 勒原理 ，无 损伤地 检测 孕妇胎 儿心 率 ，使 是不可替代 的 ，长期 以来被认为是产科领 率变化 ２０２例 ，除 ２例 死 胎外 ，其余 １９６
对 ５９０ 例 孕 妇 做 孕 期 检 查 时 用 运 实 了其合理应用不会导致胎儿畸形 ，诊 断 经 处 理 后 正 常 。
ＴＸ１０ＯＬａ型多普勒进行 了孕期胎心检 测 ， 性超声为患者 带来 的益处要 远远 大于 其
多普勒胎 心仪应用 的廉 价性 及方 便
现将 临床 观察 结果 分析如下。
方法 ：嘱孕 妇排 空膀 胱后 ，取 仰卧 位
Ｂ超 设 备 。
结 果 ５９０例受检孕妇中 ，１２～１６周 受检人
数 ３４７例 ，有胎 心 变化 ２０２例 ，其 中除 ２ 例未测 及胎 心 Ｂ型超声确认 为死 胎 ，４例 经对症 保胎 处理 后胎心 率无 改善建 议住
人员进行孕期保健服务Ｔ作 ，特别是人户 孕期保 健工作。它较 一般 的听筒 、听诊器 探测胎心率更 为清 晰，更 为准确 ，特 别是 孕 １２～ｌ６周 的孕 妇保健 。从 而提高 了乡 村级孕期保健的准确率 ，有效提高 了早期 胎儿窘迫或缺氧的就诊率。因此 ，多普勒 胎心仪是广大 乡村级 医务人 员在孕 期保
胎 心 音 瞬 间 的变 化 ，还 可 以 通 过 胎 心 率 、 胎动来 判断胎儿 在宫 内对氧 的储备 能力 和健康情况 。胎儿 宫 内窘迫是新 生儿 窒 息 发 生 的 主 要ｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００７ —６１４ｘ．２０１ １
用 于 妊 娠 １２周 后 的 胎 心 检 测 ，分 娩 时 胎 域较为理想 的简单 、可靠 、无 痛 、无创 伤 、 例 均 经 及 时 处 理 转 为 正 常 ；孕 ２Ｏ一２４周 心探测监护及 根据探 测胎 盘杂 音和脐 带 无辐射 、安全 的检查诊断方法 。一般情况 受检孕妇 １５４例 中 ３７例均因早期发现并
多普勒胎心仪原理
多普勒胎心仪原理多普勒胎心仪是一种用来监测胎儿心跳的医疗设备，它利用多普勒效应来检测血流速度，并将其转换成声音或图像。
多普勒胎心仪的原理是基于多普勒效应，这一效应是由奥地利物理学家克里斯蒂安·多普勒在19世纪提出的，他发现当波源和接收器相对于移动介质运动时，声波的频率会发生变化。
在多普勒胎心仪中，这一原理被应用于检测血流速度和心跳频率。
多普勒胎心仪通过发射超声波束到母体的腹部，当这些声波遇到血液时，它们会被反射回来。
如果血液是静止的，那么反射回来的声波的频率和发射时的频率是相同的。
但是，如果血液是在运动的，比如说在心脏搏动的时候，那么反射回来的声波的频率就会发生变化。
这是因为根据多普勒效应，当血液向多普勒探头运动时，声波的频率会增加；当血液远离多普勒探头运动时，声波的频率会减小。
多普勒胎心仪会接收这些反射回来的声波，并根据频率的变化来计算出血流速度和心跳频率。
它会将这些信息转换成听得到的声音或者图像显示出来，这样医生就可以通过听觉或者视觉来判断胎儿的心跳情况。
通过多普勒胎心仪，医生可以及时监测胎儿的心跳，及时发现异常情况并采取必要的医疗措施。
多普勒胎心仪的原理虽然看似复杂，但是它的应用却非常广泛。
在产科医学中，多普勒胎心仪是一种非常重要的监测设备，它可以帮助医生了解胎儿的健康状况，及时发现胎儿窘迫、胎位异常等问题。
此外，多普勒胎心仪也被用于其他领域，比如心脏病学和血管外科等，它可以帮助医生监测血流速度，评估血管狭窄程度，指导手术治疗等。
总之，多普勒胎心仪是一种基于多普勒效应的医疗设备，它利用声波来监测胎儿的心跳情况。
通过多普勒胎心仪，医生可以及时了解胎儿的健康状况，为产科医学和其他医学领域的诊断和治疗提供帮助。
多普勒胎心仪的原理虽然复杂，但是它的应用却非常广泛，对医学诊断和治疗有着重要的意义。
超声的多普勒效应
超声的多普勒效应超声的多普勒效应引言：超声的多普勒效应是一种基于多普勒原理的技术，可以通过测量声波频率的变化来计算物体的运动速度和方向。
广泛应用于医学领域，如超声心动图、超声血流动力学等，为医生提供了重要的诊断依据和治疗指导。
本文将从原理、应用和发展趋势三个方面来详细介绍超声的多普勒效应。
一、原理：多普勒效应是由奥地利物理学家克里斯蒂安·多普勒在19世纪初发现的。
它描述了当发射声波的源和接收声波的探测器相对运动时，声波的频率会发生变化。
多普勒效应可以分为多普勒频移和多普勒影响两种情况。
1. 多普勒频移：当声源和探测器相对运动时，声波的频率会发生变化，这种变化称为多普勒频移。
当声源和探测器靠近时，声波频率增加，称为频率正移；当声源和探测器远离时，声波频率减小，称为频率负移。
多普勒频移可以用下面的公式来表示：Δf = (2 * v * f₀) / c其中，Δf是频移，v是声源和探测器相对速度，f₀是声源的频率，c是声波在介质中的传播速度。
2. 多普勒影响：多普勒效应还对声波的传播路径和幅度产生影响。
当声源和探测器相对运动时，声波的传播路径会变长或变短，从而影响声波的路径衍射和散射。
此外，多普勒效应还会导致声波的幅度发生变化，称为多普勒衰减。
多普勒影响会使声波的接收信号发生衰减或增强，影响了声波的接收信号质量和准确性。
二、应用：超声的多普勒效应在医学领域有广泛的应用，特别是在超声心动图和超声血流动力学方面。
下面将介绍这两个应用的原理和作用。
1. 超声心动图：超声心动图是一种通过超声技术来观察和分析心脏结构和功能的检查方法。
它通过多普勒效应来测量心腔内的血液流速和流量，从而评估心脏的血流动力学状态。
通过超声心动图可以检测心脏瓣膜病变、心室功能障碍等疾病，并为治疗方案的制定提供指导。
超声心动图利用多普勒效应来测量血液流速和流量。
当声波经过流动的血液时，会发生多普勒频移，根据频移的大小可以计算出血液的流速。
多普勒技术原理范文
多普勒技术原理范文多普勒技术是一种利用多普勒效应原理进行速度测量、距离测量和方向测量的无线电测速仪器。
它常被应用于气象、航空、航天、医学等领域中的速度测量和距离测量。
多普勒技术是由奥地利物理学家克里斯蒂安·多普勒于19世纪初提出的。
本文将介绍多普勒技术的原理和应用。
多普勒效应是指当声源或接收器与移动的介质相对运动时，接收到的信号频率的变化现象。
在多普勒效应中，移动的介质扮演着一个介质源，可以是声波、电磁波或其他波。
当介质源向接受者靠近时，接受者所接收到的波的频率比源的频率高，即称为“红移”。
相反，当介质源远离接受者时，接受者所接收到的波的频率比源的频率低，即称为“蓝移”。
多普勒技术利用多普勒效应原理进行速度、距离和方向的测量。
多普勒测量速度的原理是基于接收到的电磁波的频率变化，通过测量频率的变化来计算速度。
当一个移动的目标物体靠近发射器或接收器时，接收到的信号频率将比发射频率高。
当目标物体远离发射器或接收器时，接收到的信号频率将比发射频率低。
通过测量接收信号的频率变化，可以计算出目标物体的速度。
多普勒测量距离的原理是通过计算将电磁波从发射器传播到接收器的时间差，来测量目标物体的距离。
当目标物体接近接收器时，信号的传播时间将减少，相应地，斑点的间距将增加。
反之，当目标物体远离接收器时，信号的传播时间将增加，斑点的间距将减少。
通过测量斑点的变化，并根据传播速度，可以计算目标物体和接收器的距离。
多普勒测量方向的原理是通过测量接收信号的相位差来确定目标物体相对于发射器或接收器的方向。
当目标物体相对运动时，接收到的信号相位将发生变化。
通过测量相位差的变化，并结合发射器和接收器之间的位置信息，可以准确计算出目标物体的方向。
多普勒技术的应用非常广泛。
在气象领域中，多普勒雷达可以用来测量风速和风向，以及检测大气中的降水和风暴的运动。
在航空领域中，多普勒雷达可以用来测量飞机的速度和位置，以及检测气流和降雨情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多普勒胎心仪的物理原理
超生检查是利用超声波的物理特性（如方向性、反射、衰减、分辨力、穿透力等）和人体组织结构的声学特点密切结合的一种物理学检查方法。
超声是振动频率很高，超过人耳听觉上限的声波，利用它的物理特性，向人体器官组织内部发射并接收其回声信号即可进行检查，从而帮助诊断与治疗。
声波是一种物理因素，一种能量，存在一个安全剂量的问题。
超声对人体或胎儿有害还是无害，关键在于超声的剂量，也叫阈值安全剂量。
就是说，当使用的超声剂量小于这个值时，它是无害的，反之大于这个值时，则可能会产生有害的效应或损伤。
就象人接触220V 的电压会触电，但对电池等低压电源则不会有任何不良反应。
对于传统的B 超，美国FDA（食品药物管理局）曾经实行声输出专项限制为720mw/cm2，现在这一标准更为放开。
在我国的国家标准“医用超声诊断设备声输出公布要求GB16846 -1997”规定“只要低于某一声输出水平，则制造商不必提供技术数据，选定这组数据的基础是将产生热或空化现象生物危害的可能性小到可忽略不计。
设备免于公布条件：对空间峰值的时间平均声强的免公布水平为100MW/C M2”。
多普勒胎心仪所用的也是超声原理，但其声强远小于普通的B 超设备。
国际超声医学界有一个ALARA 原则，就是“以尽可能低的声输出获得所需要的信息”。
泰医多普勒胎心仪在设计上更注重了这一点，其实测功率< 1 mW/CM2，标称功率< 4.5 mW/CM2。
超声诊断在孕期保健中是不可替代的，长期以来被认为是产科领域较为理想的简单、可靠、无痛、无创伤、无辐射、安全的检查诊断方法。
一般情况下，在妇产科应用超声，对胚胎和胎儿有否潜在的危害的问题，国内外均作了大量的研究，证实不会招致胎儿畸形，诊断性超声为患者带来的益处要远大于其带来的相应风险。
虽然多普勒胎心仪功能上可供妊娠11-15 周孕妇对胎儿进行自我监护。
但孕早期监护的临床意义不如妊娠中，晚期的显著。
另外妊早期的胎儿处于器官分化阶段，要严格把握使用指征。
所以，如无明确指征，妊娠15周前不建议进行自我监护。
对于孕15-28 周以后的孕妇，几十年来国外类似产品的应用经验证明每天3 次，每次 1 分钟的监护是安全的。
对于孕28 周以后的孕妇，胎儿分化完全，可以加长监护的时间和次数。
