广联达手工计算钢筋公式大全
手工计算钢筋公式大全
手工计算钢筋公式大全No1 钢筋下料长度计算公式梁板钢筋的下料长度=梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6．25d135°弯钩=90度弯勾＝3．5d45度弯勾＝4．9d再减去度量差：30度时取0．3d＼45度0．5d＼60度1d＼90度2d＼135度3d如果是一般的施工图纸按上面的方法就可以算出来，如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度外包长度+弯勾长度-6d（6D是3个90°的量度差）弯勾长度（直径）6加100\8加120\10加140 或箍筋个数=梁构件长度-(25保护层)*2／箍筋间距+1No2 预算中钢筋量的计算公式箍筋计算按照净跨算梁的支座不计算箍筋计算通长钢（贯通筋）的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固锚固的长度与支座的宽度有关系，两端不一定长度相等箍筋计算按照净跨-50*2计算中间有柱时扣柱,计算方法同上一条结构各类构件的连接关系问题，也就是谁时谁的支座的问题基础是柱、墙的支座，柱是梁的支座，梁是板的支座、次梁以主梁为支座。
纵向钢筋锚入支座；横向钢筋（箍筋）不进支座，进入支座也是构造要求不是受力要求。
柱、墙进入支座的插筋之箍筋不起箍筋作用，只起稳定作用，只要一个大的方框箍就行，真正上面柱中起箍筋作用时需要隔一拉一。
梁进入支座时也是纵筋进入，但连梁到了顶层要求箍筋进入支座，因为顶层连梁上部受力筋在表皮，锚固不可靠，要靠箍筋把它约束住，不崩出去。
梁箍筋的计算长度是每跨的净跨长减去100MM，也就是说，梁的箍筋是从柱边50MM开始布置的，柱中不布置梁箍筋，但柱箍筋必须布置且加密；这一点在中国抗震设计规范中有明确规定；梁钢筋的锚固问题只与梁下部存不存在支座有关，与支座究竟是柱还是墙或者是其他主梁无关；梁钢筋在支座内的锚固长度问题与梁的类型（框架梁＼次梁）和支座类型（边支座＼中支座）有关；框架梁在边支座的锚固长度是0．4倍LAE（LAE为一个锚固长度）＋弯钩15D（D为钢筋直径）；如果边支座的宽度本身不小于钢筋的一倍锚固长度+5d，框架梁的钢筋则可以不必弯钩进行直锚，但此时直锚长度必须不小于一倍锚固长度；框架梁底筋在中支座的的锚固长度为一倍LAE，面部通长筋在跨中1／3区域内连接（冷接或焊接或机械连接），须满足连接长度规范；次梁在边支座的锚固长度是直段12D＋弯钩15D，在中支座的锚固长度是12D；记住了，这就是框架梁与次梁的区别；关于梁中架立筋＼构造腰筋＼抗扭腰筋的连接长度，是一般人容易出错的一个问题：梁中架立筋和构造腰筋的连接长度不论什么梁一律是15D，抗扭腰筋的方式同梁中主筋一样，遵守受力主筋的连接规范；主梁箍筋的加密长度问题，一般人只知道是梁高的1．5倍，此识有误．实际是，一级抗震结构，主梁箍筋加密长度是梁高的2．0倍，二三四级抗震结构，才是梁高的1．5倍柱1/6L．第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋s上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

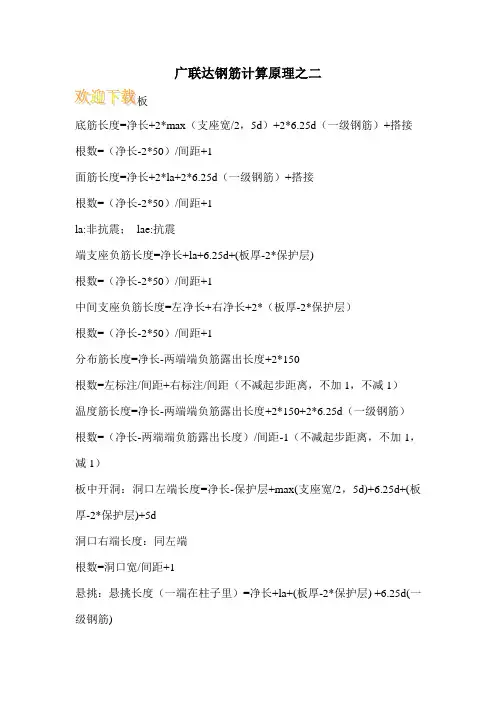

广联达钢筋计算原理之二
广联达钢筋计算原理之二底筋长度=净长+2*max（支座宽/2，5d）+2*6.25d（一级钢筋）+搭接根数=（净长-2*50）/间距+1面筋长度=净长+2*la+2*6.25d（一级钢筋）+搭接根数=（净长-2*50）/间距+1la:非抗震；lae:抗震端支座负筋长度=净长+la+6.25d+(板厚-2*保护层)根数=（净长-2*50）/间距+1中间支座负筋长度=左净长+右净长+2*（板厚-2*保护层）根数=（净长-2*50）/间距+1分布筋长度=净长-两端端负筋露出长度+2*150根数=左标注/间距+右标注/间距（不减起步距离，不加1，不减1）温度筋长度=净长-两端端负筋露出长度+2*150+2*6.25d（一级钢筋）根数=（净长-两端端负筋露出长度）/间距-1（不减起步距离，不加1，减1）板中开洞：洞口左端长度=净长-保护层+max(支座宽/2，5d)+6.25d+(板厚-2*保护层)+5d洞口右端长度：同左端根数=洞口宽/间距+1悬挑：悬挑长度（一端在柱子里）=净长+la+(板厚-2*保护层) +6.25d(一级钢筋)悬挑长度（两端都在板里）=（板厚-2*保护层）+净长+（板厚-2*保护层）+5d剪力墙钢筋计算1、暗柱钢筋计算（A）纵筋长度计算：中间层：采用绑扎连接时，长度=层高+1.2Lae，采用机械连接（如直螺纹套筒）时，长度=层高-500+500（B）顶层：采用绑扎连接时，长度=层高-500-板厚+Lae采用机械连接（如直螺纹套筒）时，长度=层高-500-板厚+Lae（C）纵筋根数：按图数（D）箍筋计算：(梁宽+ 梁高- 4 * 保护层) * 2 + 11.9*d*2+8*d （E）拉筋长度：墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2根数：层高/拉筋间距+1（端柱同暗柱）（2）剪力墙中的暗梁；暗梁纵筋长度=暗梁净长+两端锚固：（3）箍筋长度=（暗梁宽+暗梁高）*2-8*保护层+8*d+2*11.9*d；箍筋根数=暗梁净长/间距+1（4）剪力墙中的连梁连梁纵筋长度＝洞口宽+左右两边锚固max(Lae，600)中间层连梁箍筋根数＝（洞口宽－50*2）/箍筋配置间距+1顶层连梁箍筋根数（两端为直锚时）＝（洞口宽－50*2/箍筋配置间距+1）+(连梁锚固直段长－100/150+1)*2连梁箍筋的长度＝(梁宽+ 梁高- 4 * 保护层) * 2 + 11.9*d*2+8*d （5）拉筋长度= 梁宽-保护层+2*11.9*d+2*d；根数=排数*（（洞口宽-100）/间距）2、墙身水平钢筋(墙端为暗柱)外侧钢筋＝墙长-保护层；内侧钢筋＝墙长-保护层+15d根数：层高/间距+1（暗梁、连梁墙身水平筋照设）墙身水平钢筋（墙端为端柱外侧钢筋＝墙长-保护层；内侧钢筋＝墙净长+锚固长度（弯锚、直锚）根数＝层高/间距+1（暗梁、连梁内水平筋照设墙身纵筋计算1)基础插筋=弯折长度a+锚固竖直长度h1+搭接长度1.2LaE或非连接区5002)中间层纵筋=层高+搭接长度1.2LaE或非连接区5003)顶层纵筋=层高-板厚+锚固4)根数=（墙净长（墙长-暗柱截面长）-2*s/2）/间距3、墙身垂直钢筋（1）墙身竖向分布钢筋根数＝墙身净长-1个竖向间距s/2（或2*50）/竖向布置间距+1墙身垂直分布筋是从暗柱或端柱边开始布置（2）遇有洞口时，需要分段计算根数墙梁钢筋与墙身钢筋的关系当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽350时为6mm，梁宽350时为8mm，拉筋间距为两倍箍筋间距；当连梁截面高度700时，侧面纵向构造钢筋直径应10mm，间距应200；。

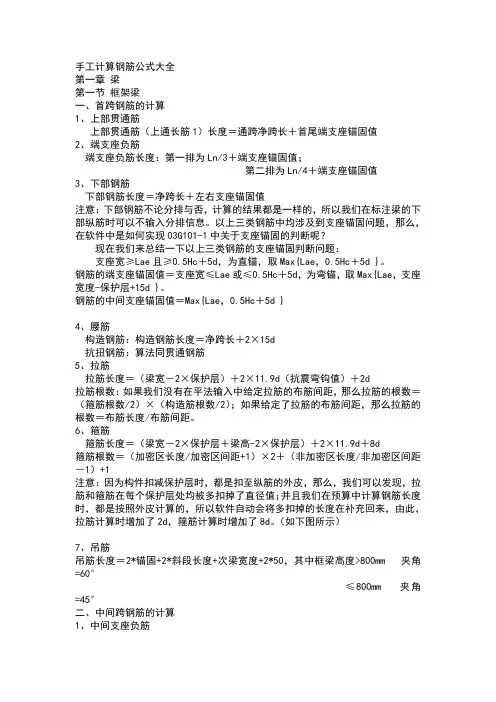

工程造价手工计算钢筋公式大全(很有用的)
手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

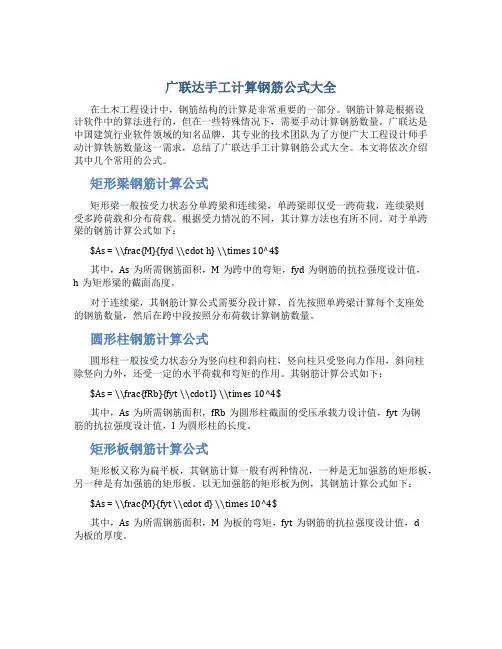

广联达手工计算钢筋公式大全
广联达手工计算钢筋公式大全在土木工程设计中，钢筋结构的计算是非常重要的一部分。
钢筋计算是根据设计软件中的算法进行的，但在一些特殊情况下，需要手动计算钢筋数量。
广联达是中国建筑行业软件领域的知名品牌，其专业的技术团队为了方便广大工程设计师手动计算铁筋数量这一需求，总结了广联达手工计算钢筋公式大全。
本文将依次介绍其中几个常用的公式。
矩形梁钢筋计算公式矩形梁一般按受力状态分单跨梁和连续梁，单跨梁即仅受一跨荷载，连续梁则受多跨荷载和分布荷载。
根据受力情况的不同，其计算方法也有所不同。
对于单跨梁的钢筋计算公式如下：$As = \\frac{M}{fyd \\cdot h} \\times 10^4$其中，As为所需钢筋面积，M为跨中的弯矩，fyd为钢筋的抗拉强度设计值，h为矩形梁的截面高度。
对于连续梁，其钢筋计算公式需要分段计算，首先按照单跨梁计算每个支座处的钢筋数量，然后在跨中段按照分布荷载计算钢筋数量。
圆形柱钢筋计算公式圆形柱一般按受力状态分为竖向柱和斜向柱，竖向柱只受竖向力作用，斜向柱除竖向力外，还受一定的水平荷载和弯矩的作用。
其钢筋计算公式如下：$As = \\frac{fRb}{fyt \\cdot l} \\times 10^4$其中，As为所需钢筋面积，fRb为圆形柱截面的受压承载力设计值，fyt为钢筋的抗拉强度设计值，l为圆形柱的长度。
矩形板钢筋计算公式矩形板又称为扁平板，其钢筋计算一般有两种情况，一种是无加强筋的矩形板，另一种是有加强筋的矩形板。
以无加强筋的矩形板为例，其钢筋计算公式如下：$As = \\frac{M}{fyt \\cdot d} \\times 10^4$其中，As为所需钢筋面积，M为板的弯矩，fyt为钢筋的抗拉强度设计值，d为板的厚度。
圆形钢筋计算公式在实际工程中，圆形钢筋也是常用的满足设计需求的材料之一。
其钢筋计算公式如下：$As = \\frac{fRb \\cdot l}{fyd} \\times 10^{-4}$其中，As为所需钢筋面积，fRb为圆形钢筋截面的受拉承载力设计值，fyd为钢筋的抗拉强度设计值，l为圆形钢筋的长度。

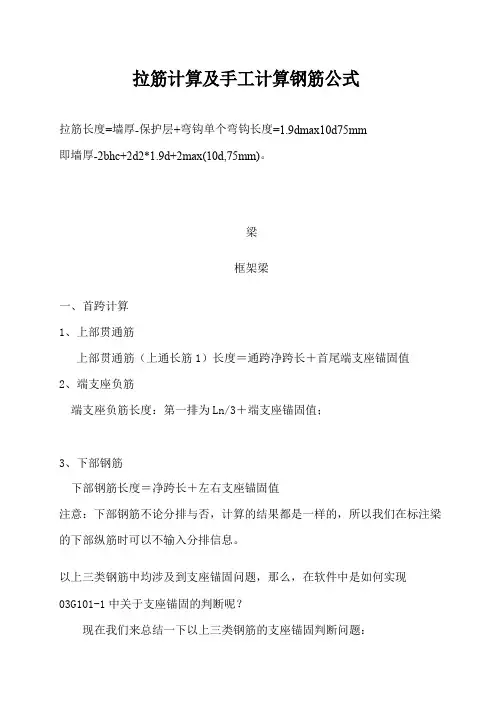

拉筋计算及手工计算钢筋公式
拉筋计算及手工计算钢筋公式拉筋长度=墙厚-保护层+弯钩单个弯钩长度=1.9dmax10d75mm即墙厚-2bhc+2d2*1.9d+2max(10d,75mm)。
梁框架梁一、首跨计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d}。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
广联达钢筋算量(1)
h
30
自动生成边角柱
• 软件可以根据 边柱的类型， 自动区分内外 侧钢筋的不同 锚固
h
31
一、绘图输入—框架结构
2. 绘制梁 定义梁构件（集中标注）； 绘制梁（原位标注）； 查看梁钢筋工程量。
h
32
（1）单跨梁钢筋计算-KL1
➢ “平法”标注梁的识图
h
• 梁的环境描述： • 柱子截面为600*650 • 抗震等级：二级 • 砼标号：C30 • 锚固长度：一级27d 二级
3.6 3.6 4.2 4.5 4.5 层高
h
22
柱的“平法”表示方法
h
23
柱定义
黑色字体：私有属性 蓝色字体：公有属性
h
24
总结
• 柱的定义：
类别、截面信息、纵筋信息、箍筋信息
• 柱的绘制：
构件列表
画柱（点画、旋转）、偏心柱（CTRL+左键）
Shift+左键（不在轴线交点处的柱）
镜像（中点捕捉）
广联达钢筋算 量
感谢母校
山东理工大学建筑工程学院工程管理系工0701®
h
1
结构工程所需要计算的钢筋量
柱
剪力墙 梁 板
基础楼梯
其它
h
2
钢筋GGL2009软件工程量计算原理
钢筋工程量计算原理 钢筋重量=钢筋长度×根数×理论重量 钢筋长度=净长+节点锚固+搭接+弯钩（一级钢筋）
砼标号 抗震等级 钢筋级别
定义构件 绘制构件
导入
GCL8.0 文件
导入
CAD 文件
直接输入
建立构件 平法输入
参数输入
修改钢筋信息
汇总计算
广联达手工计算钢筋公式大全
手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
手工计算钢筋公式大全
手工计算钢筋公式大全
1.钢筋截面面积计算：
钢筋截面面积=π*(直径/2)^2
2.钢筋长度计算：
钢筋长度=楼板或梁的长度-预留长度
3.钢筋质量计算：
钢筋质量=钢筋截面面积*钢筋长度*钢筋比重
4.钢筋间距计算：
钢筋间距=(楼板或梁的长度-2*预留长度)/(钢筋数量-1)
5.钢筋抗弯强度计算：
钢筋抗弯强度=(钢筋截面面积*钢筋抗拉强度)/距离轴心的距离6.钢筋抗剪强度计算：
钢筋抗剪强度=(钢筋截面面积*钢筋抗压强度)/距离轴心的距离7.钢筋承载力计算：
钢筋承载力=钢筋截面面积*钢筋抗拉强度
8.钢筋混凝土梁的截面性能计算：
-抗弯矩计算：
抗弯矩=钢筋设计抗拉强度*钢筋截面面积*(钢筋高度-钢筋纵距/2) -抗剪承载力计算：
抗剪承载力=0.5*钢筋抗剪强度*钢筋截面面积*钢筋纵距
-混凝土压杆承载力计算：
混凝土压杆承载力=0.85*混凝土抗压强度*面积-钢筋截面面积*钢筋设计抗拉强度
9.钢筋混凝土梁的挠度计算：
挠度=(5*荷载*悬臂长度^4)/(384*弹性模量*截面转动惯量)
10.钢筋混凝土柱的截面性能计算：
-轴心受压承载力计算：
轴心受压承载力=混凝土截面面积*混凝土抗压强度+钢筋截面面积*钢筋设计抗拉强度
-侧向承载能力计算：
侧向承载能力=钢筋抗剪强度*钢筋截面面积
-钢筋混凝土柱的稳定性计算，涉及更多的参数和公式，请参考相关规范。
在进行以上计算时，需要根据不同设计要求和规范提供相应的参数，如混凝土的抗压强度、钢筋的抗拉强度等，以获得准确的结果。
此外，在实际工程设计中，使用计算软件通常更为常见和方便，可以直接提供准确的计算结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1）长度=通跨净跨长＋首尾端支座锚固值ﻫ２、端支座负筋ﻫ端支座负筋长度：第一排为Lｎ/3＋端支座锚固值；第二排为Ln／４+端支座锚固值ﻫ３、下部钢筋下部钢筋长度=净跨长+左右支座锚固值ﻫ注意：下部钢筋不论分排与否，计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现０3G１0１-１中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Ｌaｅ且≥0．5Hc＋5d,为直锚,取Max{Lae,0．５Hc＋5d ｝。
ﻫ钢筋的端支座锚固值=支座宽≤Lae或≤0.5Ｈｃ+5ｄ，为弯锚，取Mａx{Lae,支座宽度-保护层+15d }。
ﻫ钢筋的中间支座锚固值=Ｍax{Lae，0．5Hc+5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋２×15d抗扭钢筋:算法同贯通钢筋５、拉筋ﻫ拉筋长度＝（梁宽-2×保护层）+2×11．9d（抗震弯钩值）+2ｄ拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝(箍筋根数/２)×（构造筋根数／2)；如果给定了拉筋的布筋间距，那么拉筋的根数=布筋长度/布筋间距。
ﻫ6、箍筋箍筋长度=（梁宽-2×保护层+梁高-2×保护层)＋２×１1．9ｄ+8d箍筋根数＝（加密区长度/加密区间距+1)×2+（非加密区长度/非加密区间距－1）+1ﻫ注意:因为构件扣减保护层时,都是扣至纵筋的外皮，那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此，拉筋计算时增加了2ｄ，箍筋计算时增加了8d。
(如下图所示）7、吊筋ﻫ吊筋长度=2＊锚固+2*斜段长度+次梁宽度+２*50，其中框梁高度>８0０mｍ夹角＝60°ﻫ≤8０0mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3；ﻫ第二排为Ln／4+中间支座值+Ln／4ﻫ注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度:第一排为该跨净跨长＋（Lｎ/3+前中间支座值)＋（Ln/３+后中间支座值);第二排为该跨净跨长＋（Lｎ/４＋前中间支座值）+(Ln/４＋后中间支座值)。
ﻫ其他钢筋计算同首跨钢筋计算。
三、尾跨钢筋计算ﻫ类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋ﻫ软件配合０３G１０1-1，在软件中主要有六种形式的悬臂钢筋，如下图所示这里，我们以２#、5#及6＃钢筋为例进行分析:2#钢筋—悬臂上通筋＝（通跨)净跨长+梁高+次梁宽度+钢筋距次梁内侧50ｍm起弯-4个保护层＋钢筋的斜段长+下层钢筋锚固入梁内+支座锚固值ﻫ5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75Lﻫ6＃钢筋—下部钢筋=Ln--保护层+15dﻫ２、箍筋ﻫ(1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高,这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
ﻫ（2)、悬臂梁的箍筋根数计算时应不减去次梁的宽度;根据修定版03G101－1的66页。
第二节其他梁一、非框架梁在0３Ｇ101-1中,对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：１、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需１2d;3、上部纵筋锚入支座，不再考虑0.５Hｃ+5d的判断值。
ﻫ未尽解释请参考03G１01-１说明。
二、框支梁１、框支梁的支座负筋的延伸长度为Lｎ/3；２、下部纵筋端支座锚固值处理同框架梁;3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层+梁高－保护层+Lae，第二排主筋锚固长度≥Ｌae;ﻫ4、梁中部筋伸至梁端部水平直锚,再横向弯折15d;ﻫ５、箍筋的加密范围为≥０．2Ln１≥1．5ｈb;7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。
第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在：ﻫ1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系;2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；ﻫ３、剪力墙在立面上有各种洞口；ﻫ４、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同；5、墙柱有各种箍筋组合；６、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法。
需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋１、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层ﻫ内侧钢筋＝墙长-保护层+弯折ﻫB、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0．65Ｌaeﻫ内侧钢筋长度=墙长-保护层＋弯折水平钢筋根数＝层高/间距＋1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层ﻫ内侧钢筋＝墙净长+锚固长度（弯锚、直锚)ﻫB、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+0.６5Lae内侧钢筋长度=墙净长+锚固长度（弯锚、直锚）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时ﻫ当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折１５d。
二、剪力墙墙身竖向钢筋ﻫ1、首层墙身纵筋长度＝基础插筋+首层层高+伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高+伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度ﻫ墙身竖向钢筋根数＝墙净长/间距+１(墙身竖向钢筋从暗柱、端柱边5０ｍm开始布置）中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折１5d。
三、墙身拉筋1、长度=墙厚－保护层+弯钩(弯钩长度＝11.９+２＊D）ﻫ2、根数＝墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗(端)柱、暗（连)梁，即墙面积－门洞总面积-暗柱剖面积 - 暗梁面积;ﻫ拉筋的面筋面积是指其横向间距×竖向间距。
例：（8000*3840）／(６00*6０0)第二节剪力墙墙柱一、纵筋ﻫ1、首层墙柱纵筋长度=基础插筋+首层层高+伸入上层的搭接长度ﻫ2、中间层墙柱纵筋长度=本层层高+伸入上层的搭接长度３、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱,顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
二、箍筋：依据设计图纸自由组合计算。
第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度=洞口宽度＋左右两边锚固值Lａeﻫ中间层连梁纵筋长度=洞口宽度+左右两边锚固值Lae ２、箍筋顶层连梁，纵筋长度范围内均布置箍筋即N=(ＬAE－100/１50+１)*２＋（洞口宽-５0*2)/间距＋1（顶层）中间层连梁,洞口范围内布置箍筋,洞口两边再各加一根即N=(洞口宽-５０*2)/间距＋1(中间层)二、暗梁ﻫ1、主筋长度＝暗梁净长＋锚固2、箍筋第三章柱KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度＋Max{1０D,2０0ｍm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算（软件中是按三根)。
第二章中间层一、柱纵筋ﻫ1、KＺ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、ＫZ中间层的箍筋根数＝N个加密区/加密区间距+N＋非加密区／非加密区间距－10３G101-1中，关于柱箍筋的加密区的规定如下ﻫ1）首层柱箍筋的加密区有三个，分别为:下部的箍筋加密区长度取Ｈn/３；上部取Maｘ{５00，柱长边尺寸，Hn/６}；梁节点范围内加密；如果该柱采用绑扎搭接,那么搭接范围内同时需要加密。
ﻫ2)首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{５00，柱长边尺寸，Hn/６}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
第三节顶层顶层KZ因其所处位置不同,分为角柱、边柱和中柱,也因此各种柱纵筋的顶层锚固各不相同。
（参看０3G101-1第3７、38页)一、角柱角柱顶层纵筋长度=层净高Hｎ＋顶层钢筋锚固值，那么角柱顶层钢筋锚固值是如何考虑的呢?ﻫ弯锚(≦Lae)：梁高－保护层+1２dﻫａ、内侧钢筋锚固长度为直锚（≧Lae):梁高-保护层≧１.５Laeb、外侧钢筋锚固长度为柱顶部第一层：≧梁高-保护层+柱宽－保护层+８d柱顶部第二层:≧梁高－保护层+柱宽-保护层注意：在GＧJ V８．1中，内侧钢筋锚固长度为弯锚(≦Lae):梁高－保护层+12d直锚(≧Lae）：梁高-保护层ﻫ外侧钢筋锚固长度=Max｛1．5Lae ,梁高-保护层+柱宽－保护层｝二、边柱边柱顶层纵筋长度=层净高Ｈｎ+顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢?ﻫ边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固:ﻫa、内侧钢筋锚固长度为弯锚(≦Lae)：梁高-保护层+1２d直锚(≧Lａe）：梁高-保护层ｂ、外侧钢筋锚固长度为：≧1.５Ｌae注意:在GGJ Ｖ8.1中,内侧钢筋锚固长度为弯锚（≦Lae)：梁高-保护层+1２dﻫ直锚(≧Lae）:梁高-保护层外侧钢筋锚固长度＝Ｍａx｛1．5Laｅ，梁高-保护层+柱宽-保护层}三、中柱中柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？ﻫ中柱顶层纵筋的锚固长度为弯锚(≦Ｌae)：梁高-保护层+１2ｄﻫ直锚（≧Lａｅ)：梁高－保护层注意:在GGＪ V8.1中,处理同上。
第四章板在实际工程中，我们知道板分为预制板和现浇板,这里主要分析现浇板的布筋情况。
板筋主要有：受力筋(单向或双向,单层或双层)、支座负筋、分布筋、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层）。
ﻫ一、受力筋ﻫ软件中,受力筋的长度是依据轴网计算的。
受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩(如果是Ⅰ级筋）。
根数=（轴线长度-扣减值）/布筋间距+1二、负筋及分布筋ﻫ负筋长度=负筋长度＋左弯折+右弯折负筋根数＝(布筋范围－扣减值）／布筋间距+1分布筋长度=负筋布置范围长度－负筋扣减值ﻫ负筋分布筋根数＝负筋输入界面中负筋的长度/分布筋间距+1三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)ﻫ根据实际情况直接计算钢筋的长度、根数即可,在软件中可以利用直接输入法输入计算。
