用电流表测电流

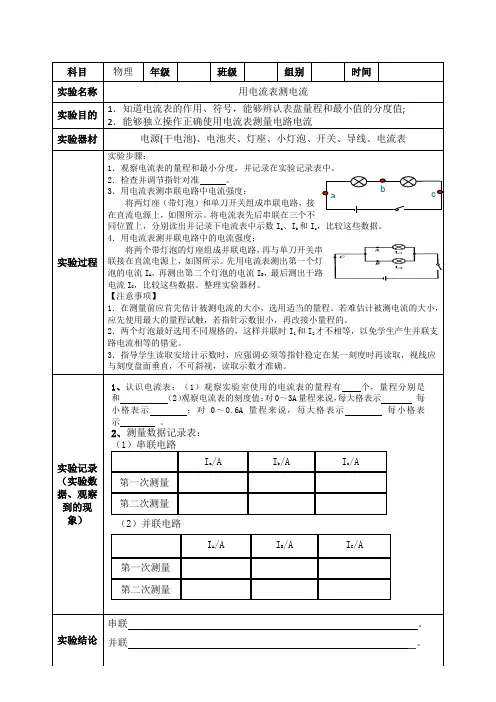

用电流表测电流实验报告单
科目物理年级班级组别时间实验名称用电流表测电流实验目的1．知道电流表的作用、符号，能够辨认表盘量程和最小值的分度值; 2．能够独立操作正确使用电流表测量电路电流实验器材电源(干电池)、电池夹、灯座、小灯泡、开关、导线、电流表实验过程实验步骤：1．观察电流表的量程和最小分度，并记录在实验记录表中。
2．检查并调节指针对准。
3．用电流表测串联电路中电流强度：将两灯座（带灯泡）和单刀开关组成串联电路，接在直流电源上，如图所示。
将电流表先后串联在三个不同位置上，分别读出并记录下电流表中示数I a、I b和I c，比较这些数据。
4．用电流表测并联电路中的电流强度：将两个带灯泡的灯座组成并联电路，再与单刀开关串联接在直流电源上，如图所示。
先用电流表测出第一个灯泡的电流I A，再测出第二个灯泡的电流I B，最后测出干路电流I C，比较这些数据。
整理实验器材。
【注意事项】1．在测量前应首先估计被测电流的大小，选用适当的量程。
若难估计被测电流的大小，应先使用最大的量程试触，若指针示数很小，再改接小量程的。
2．两个灯泡最好选用不同规格的，这样并联时I1和I2才不相等，以免学生产生并联支路电流相等的错觉。
3．指导学生读取安培计示数时，应强调必须等指针稳定在某一刻度时再读取，视线应与刻度盘面垂直，不可斜视，读取示数才准确。
实验记录（实验数据、观察到的现象）实验结论串联。
并联。
1、认识电流表：（1）观察实验室使用的电流表的量程有个，量程分别是和（2）观察电流表的刻度值：对0～3A量程来说，每大格表示每小格表示；对0～0.6A量程来说，每大格表示每小格表示。
2、测量数据记录表：（1）串联电路Ia/A Ib/A Ic/A第一次测量第二次测量（2）并联电路IA/A IB/A IC/A 第一次测量第二次测量abc。
用电流表测电流课件
2 电流表的安全使用
选择合适的量程以获得更精确的测量结果。
使用电流表需要注意安全，避免触电和短 路等情况的发生。
实验演示
实验器材• 电流表 • 来自源 • 导线实验步骤实验结果分析
1. 接线：根据电路需要连线
2. 调整量程：选择合适 的量程以获得精确结
3. 果记录读数：在电流计 稳定情况下记录电流 读数
通过实验我们可以了解使用 电流表测量电路中的电流。
常见问题解答
• 问题1：电流表测量值和实际值不一致如何解决？ • 解答1：确保接线和量程设置正确，避免磁场影响。 • 问题2：电路中有多个电流需要测量如何处理？ • 解答2：在需要测量的位置分别测量，或使用多功能电流表同时测量。
总结
通过本课程的学习，我们了解了电流的定义、电流单位和测量方法，了解了电流表的分类和使用方法， 还进行了实验演示和常见问题解答。相信大家已经掌握了用电流表测电流的方法和技巧，同时也知晓了 电流表的安全使用方法，有助于加强对电路中电流的理解和控制。
用电流表测电流
本课程旨在帮助初学者掌握用电流表测电流的方法和步骤。
电流的定义和单位
电流的定义
电流是电荷的移动，表示为单位时间内通过某一点的电荷量。
电流单位及量纲
电流的单位是安培，量纲是电流强度的时间导数。
电流的测量方法
用电流表可以直接测量电路中的电流大小。
电流表的分类和原理
指针电流表
通过带有指针的电流表显示电 流值。
数字电流表
通过数字显示电流值，以高精 度和易读性而闻名。
开关电流表
在电路中起自动开关作用，将 电流的测量与电路控制相结合。
电流表的使用方法
1
电流表的接线方法
在电路中选取合适的测量位置进行接线，注意接口的极性。

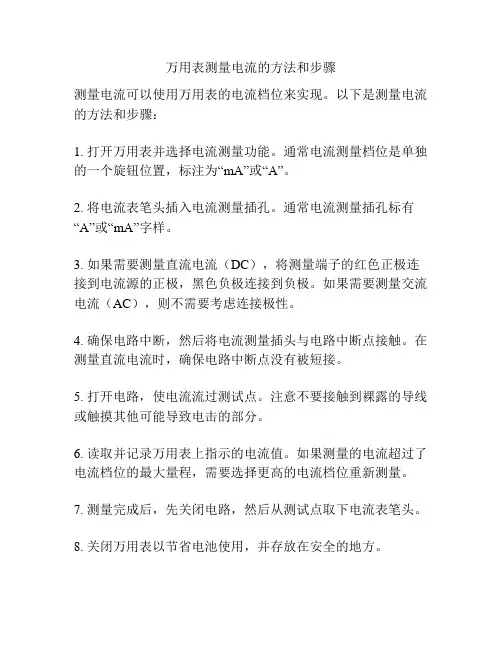

万用表测量电流的方法和步骤
万用表测量电流的方法和步骤
测量电流可以使用万用表的电流档位来实现。
以下是测量电流的方法和步骤：
1. 打开万用表并选择电流测量功能。
通常电流测量档位是单独的一个旋钮位置，标注为“mA”或“A”。
2. 将电流表笔头插入电流测量插孔。
通常电流测量插孔标有“A”或“mA”字样。
3. 如果需要测量直流电流（DC），将测量端子的红色正极连接到电流源的正极，黑色负极连接到负极。
如果需要测量交流电流（AC），则不需要考虑连接极性。
4. 确保电路中断，然后将电流测量插头与电路中断点接触。
在测量直流电流时，确保电路中断点没有被短接。
5. 打开电路，使电流流过测试点。
注意不要接触到裸露的导线或触摸其他可能导致电击的部分。
6. 读取并记录万用表上指示的电流值。
如果测量的电流超过了电流档位的最大量程，需要选择更高的电流档位重新测量。
7. 测量完成后，先关闭电路，然后从测试点取下电流表笔头。
8. 关闭万用表以节省电池使用，并存放在安全的地方。
注意事项：
- 在测量电流之前，确保万用表的电流档位选择正确，以避免损坏表内的保险丝或其他组件。
- 当测量电流时，要注意不要触摸活动电路或导电物体，以防触电。
- 当测量较大电流时，可能需要使用外部的电流夹进行测量，以确保安全。
- 在测量电流之前，确保电源已关闭，并尽可能使用合适的电流保险丝来保护电路。

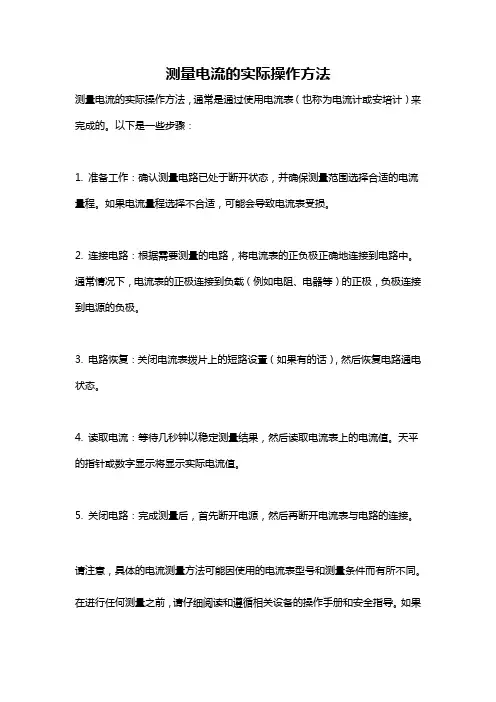

测量电流的实际操作方法
测量电流的实际操作方法
测量电流的实际操作方法，通常是通过使用电流表（也称为电流计或安培计）来完成的。
以下是一些步骤：
1. 准备工作：确认测量电路已处于断开状态，并确保测量范围选择合适的电流量程。
如果电流量程选择不合适，可能会导致电流表受损。
2. 连接电路：根据需要测量的电路，将电流表的正负极正确地连接到电路中。
通常情况下，电流表的正极连接到负载（例如电阻、电器等）的正极，负极连接到电源的负极。
3. 电路恢复：关闭电流表拨片上的短路设置（如果有的话），然后恢复电路通电状态。
4. 读取电流：等待几秒钟以稳定测量结果，然后读取电流表上的电流值。
天平的指针或数字显示将显示实际电流值。
5. 关闭电路：完成测量后，首先断开电源，然后再断开电流表与电路的连接。
请注意，具体的电流测量方法可能因使用的电流表型号和测量条件而有所不同。
在进行任何测量之前，请仔细阅读和遵循相关设备的操作手册和安全指导。
如果
不确定操作步骤，最好请专业人士进行操作。

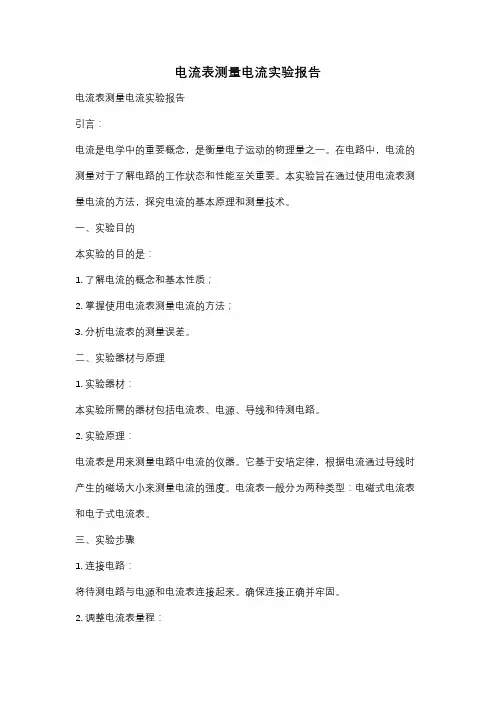

电流表测量电流实验报告
电流表测量电流实验报告电流表测量电流实验报告引言：电流是电学中的重要概念，是衡量电子运动的物理量之一。
在电路中，电流的测量对于了解电路的工作状态和性能至关重要。
本实验旨在通过使用电流表测量电流的方法，探究电流的基本原理和测量技术。
一、实验目的本实验的目的是：1. 了解电流的概念和基本性质；2. 掌握使用电流表测量电流的方法；3. 分析电流表的测量误差。
二、实验器材与原理1. 实验器材：本实验所需的器材包括电流表、电源、导线和待测电路。
2. 实验原理：电流表是用来测量电路中电流的仪器。
它基于安培定律，根据电流通过导线时产生的磁场大小来测量电流的强度。
电流表一般分为两种类型：电磁式电流表和电子式电流表。
三、实验步骤1. 连接电路：将待测电路与电源和电流表连接起来。
确保连接正确并牢固。
2. 调整电流表量程：根据待测电流的大小，选择合适的电流表量程。
如果电流过大，应选择较大的量程，以避免电流表烧毁。
3. 测量电流：将电流表连接到电路中，观察电流表的读数。
注意读数的单位和精度，并记录下来。
4. 多次测量：为了提高测量的准确性，可以进行多次测量，并计算平均值。
在每次测量之间，应将电流表归零，以消除误差。
四、实验结果与分析根据实验步骤，我们进行了多次电流测量，并记录下了测量结果。
通过对数据的分析，我们可以得出以下结论：1. 电流表的量程选择：在进行电流测量时，选择合适的电流表量程非常重要。
如果选择的量程过小，电流表将无法正常工作，甚至可能被烧毁。
而选择的量程过大，则会降低测量的精度。
2. 电流表的精度：电流表的精度是指其测量结果与真实值之间的偏差。
在实验中，我们发现电流表的精度与其型号和质量有关。
高质量的电流表通常具有较高的精度，而低质量的电流表则可能存在较大的测量误差。
3. 影响测量精度的因素：除了电流表本身的精度外，还有一些其他因素可能影响测量的精度。
例如，电路中的电阻、温度变化以及电流的波动等因素都可能导致测量误差的产生。
测量直流电流的几种方法
测量直流电流的几种方法直流电流是指电流方向始终保持不变的电流。
在电子电路设计和实验中，我们常常需要测量直流电流的大小，以确保电路的正常运行和性能评估。
本文将介绍几种常用的测量直流电流的方法。
一、电流表法电流表法是最直接、最常用的测量直流电流的方法之一。
电流表是一种专门用于测量电流的仪器，一般由一个电流计和一个电流档位选择开关组成。
在测量直流电流时，将电流表的正负极与待测电路的电流路径相连接，然后将选择开关调至合适的电流档位，即可读取电流表的示数。
二、电压表法电压表法是另一种测量直流电流的常用方法。
根据欧姆定律，电流和电压之间存在一定的关系。
当已知电路中的电阻值时，可以通过测量电阻两端的电压来间接计算电流的大小。
测量直流电流时，将电压表的正负极与电阻两端相连接，然后读取电压表的示数，再根据已知的电阻值利用欧姆定律计算电流。
三、电流互感器法电流互感器法是一种非接触式测量直流电流的方法。
电流互感器是一种专门用于测量电流的传感器，通过电磁感应原理来实现测量。
在测量直流电流时，将电流互感器绕过待测电路的电流路径，然后读取电流互感器输出的电压信号，再根据电流互感器的标定参数，即可计算出电流的大小。
四、霍尔效应传感器法霍尔效应传感器法是另一种非接触式测量直流电流的方法。
霍尔效应传感器是一种利用霍尔效应测量电流的传感器，通过测量磁场的变化来获得电流的大小。
在测量直流电流时，将霍尔效应传感器放置在待测电路的电流路径上，然后读取传感器输出的电压信号，再根据传感器的标定参数，即可计算出电流的大小。
五、电阻法电阻法是一种间接测量直流电流的方法，通过测量电阻两端的电压和电阻值来计算电流。
在测量直流电流时，将电阻与待测电路串联连接，然后用电压表测量电阻两端的电压，再根据欧姆定律计算电流的大小。
六、示波器法示波器法是一种利用示波器测量直流电流的方法。
示波器可以通过观察电流波形的变化来间接测量电流的大小。
在测量直流电流时，将示波器的探头与待测电路的电流路径相连接，然后调节示波器的垂直灵敏度和时间基准，即可观察到电流波形，并通过波形的幅度来判断电流的大小。
实验报告：用电流表测电流
实验报告：用电流表测电流一、实验目的1. 学习电流表的使用方法，了解电流表的量程、准确度和使用注意事项；2. 掌握电流的测量方法，提高实验操作技能；3. 巩固基本的电路知识，理解电流在电路中的作用。
二、实验原理电流表是一种测量电流的仪表，其工作原理基于电磁感应。
电流表的量程、准确度和内阻等参数应符合国家标准。
在使用电流表时，应将其与被测电路串联，确保电流从“+”接线柱流入，从“-”接线柱流出。
三、实验器材与步骤1. 器材：电流表、电路元件（如灯泡、电阻等）、导线、开关等；2. 步骤：（1）将电流表与电路元件串联，连接好电路；（2）打开开关，观察电流表的读数，记录电流值；（3）改变电路元件的参数（如电阻值），观察电流表的读数变化；（4）多组数据求平均值，提高实验结果的准确性；（5）整理实验器材，关闭电源。
四、实验数据与分析1. 实验数据：（1）灯泡亮度：亮；（2）电流表读数：I1 = 0.2A；（3）改变电阻值后，电流表读数：I2 = 0.4A；……（5）多组数据求平均值：I_avg = (I1 + I2 + …+ In) / n；2. 分析：（1）验证电流表的量程和准确度；（2）探究电流与电路元件参数的关系；（3）了解电流在电路中的作用，如灯泡的亮度与电流大小的关系。
五、实验结论通过实验，得出以下结论：1. 电流表的量程和准确度符合国家标准；2. 电流与电路元件参数（如电阻值）有关，电阻值越小，电流越大；3. 电流在电路中起着重要作用，如影响灯泡的亮度等；4. 实验数据的平均值可以提高测量结果的可靠性。
六、实验注意事项1. 使用电流表时，要串联在电路中，确保电流从“+”接线柱流入，从“-”接线柱流出；2. 不要超过电流表的量程，以免损坏电流表；3. 测量过程中，要注意安全，防止触电；4. 遵守实验规程，确保实验的顺利进行。
七、实验拓展1. 探究不同电路元件对电流的影响；2. 设计电路，测量不同位置的电流值，了解电路的分布；3. 深入了解电流在实际应用中的作用，如电动汽车、家电等。
探究电流测量的实验教案：用电流表准确测量电流的技巧与方法
为了准确测量电流，我们需要使用电流表。
在实验中，如何使用电流表来准确测量电流呢？下面将介绍一些技巧和方法。
一、技巧1.电路的连接在测量电流时，电流表需要串联到电路中才能测量。
此时需要注意电路的连接方式，应该连接在需要测量电流的开路上，如果连接错误将会导致测量的数据异常。
2.电流表的量程使用电流表时，需要选择合适的量程。
如果选择的量程过小，将会因为电流过大而烧坏电流表；如果选择的量程过大，将会因为电流过小而无法准确测量。
选择合适的量程很重要。
3.电流表的保护在测量电流时，需要注意电流表的保护。
在电路连接之前，应该将电流表的保护开关打开，以防止电流过大而烧坏电流表。
同时，在测量结束后，也需要关闭电流表的保护开关，以保护电流表。
二、方法1.直接连接法直接连接法是最简单的电流测量方法。
即将电流表串联到需要测量电流的开路上，这种方法适用于电路简单，电流不是很大的情况。
2.串联电阻法如果需要测量的电流很大，直接连接法可能无法满足要求。
此时，可以使用串联电阻法来测量电流。
即在需要测量电流的开路上串联一个小电阻，将电流表连接在电阻上测量电压，从而计算出电流大小。
这种方法适用于电路复杂，电流较大的情况。
3.并联电阻法在需要测量的电路中，如果电路的电阻很小，很难用串联电阻法来测量电流，此时可以使用并联电阻法。
即在需要测量的开路上并联一个大电阻，将电流表接在其它位置测量电压，从而计算出电流大小。
这种方法适用于电路电阻很小，电流很强的情况。
准确测量电流需要注意电路的连接方式，选择合适的电流表量程，并对电流表进行保护。
同时，还需要根据具体情况选择不同的测量方法。
通过以上介绍，相信大家已经对电流测量有了更深入的了解。
