交流AC耐压测试与直流DC耐压测试优缺点
交流AC耐压测试与直流DC耐压测试优缺点
交流A C耐压测试与直流D C耐压测试优缺点请先与受测试产品所指定的安规单位确认该产品应该使用何种电压,有些产品可以同时接受直流和交流两种测试选择,但是仍然有多种产品只允许接受直流或交流中的一种测试;如果安规规范允许同时接受直流或交流测试,制造产就可以自己决定何种测试对于产品较为适当;为了达成此目的,使用者必须了解直流和交流测试的优缺点;交流耐压ACW测试的特点大部分做耐压测试的待测物都会含有一些离散电容量;用交流测试时可能无法充饱这些离散电容,会有一个持续电流流过这些离散电容;交流耐压ACW测试的优点1.一般而言,交流测试比直流测试更容易被安规单位接受;主因是大部份的产品都使用交流电,而交流测试可以同时对产品作正负极性的测试,与产品使用的环境完全一致,合乎实际使用状况;2.由于交流测试时无法充饱那些离散电容,但不会有瞬间冲击电流发生,因此不需让测试电压缓慢上升,可以一开始测试就全电压加上,除非这种产品对冲击电压很敏感;3. 由于交流测试无法充满那些离散电容,在测试后不必对测试物作放电的动作,这是另外一个优点;交流AC测试的缺点1.主要的缺点为,如果待测物的离散电容量很大或待测物为电容性负载时,这样所产生的电流,会远大于实际的漏电电流,因而无法得知实际的漏电电流; 2.另外一个缺点是由于必须供应待测物的离散电容所需的电流,仪器所需输出的电流会比采用直流测试时的电流大很多;样会增加操作人员的危险性;直流DC测试的特点在直流耐压测试时,待测物上的离散电容会被充满,直流耐压测试时所造成的容性电流,在离散电容被充满后,会下降到零;直流DC测试的优点1.一旦待测物上的离散电容被充满,只会剩下待测物实际的漏电电流;直流耐压测试可以很清楚的显示出待测物实际的漏电电流;2.另外一个优点是由于需在短时间内,供应待测物的充电电流,其它时间所需供应的电流非常小,所以仪器的电流容量远低于交流耐压测试时所需的电流容量;直流DC测试的缺点1.除非待测物上没有任何电容量存在,否则测试电压必须由“零”开始,缓慢上升,以避免充电电流过大,电容量越大所需的缓升时间越长,一次所能增加的电压也越低;充电电流过大时,一定会引起测试器的误判,使测试的结果不正确;2. 由于直流耐压测试会对待测物充电;所以在测试后,一定要先对待测物放电,才做做下一步工作;3.与交流测试不一样,直流耐压测试只能单一极性的测试,如果产品要使用于交流电压下,这个缺点必须被考虑;这也是大多数安规单位都建议使用交流耐压测试的原因;4.在交流耐压测试时,电压的波峰值是电表显示值的倍;这一点是一般电表所不能显示的,也是直流耐压测试所无法达到的;所以多数安规单位都要求,如果使用直流耐压测试,必须提高测试电压到相等的数值;。
电源线耐压标准 -回复
电源线耐压标准-回复电源线耐压标准是指电源线能够承受的电压强度，用来确保电源线在正常使用过程中不会发生电击或其他安全问题。
下面将逐步回答关于电源线耐压标准的问题。
第一部分：电压等级和标准电源线的耐压标准是根据国际电工委员会（IEC）规定的不同电压等级确定的。
常见的电压等级有110V、220V、380V等。
对于不同地区和应用，耐压标准也有所区别。
例如，对于家庭用电，110V和220V的耐压标准通常为1500V AC双绝缘或3000V AC单绝缘。
而对于工业和商业应用，耐压标准可能要求更高。
第二部分：耐压测试方法为了确保电源线的安全性能，需要进行耐压测试。
耐压测试是指将一定的电压加到电源线上，检查是否发生电击或其他安全问题。
常见的耐压测试方法有以下几种：1. 直流耐压测试（DC测试）：在此测试中，将一定电压的直流电压加载到电源线上，然后观察是否发生电击或其他异常。
如果电源线能够安全承受所加载的电压，测试则被视为通过。
2. 交流耐压测试（AC测试）：与直流耐压测试类似，交流耐压测试使用交流电压来测试电源线的安全性能。
在测试过程中，电源线需要能够承受规定的电压一段时间，通常为1分钟或更长时间。
3. 区域耐压测试（Hipot测试）：区域耐压测试是一种综合测试，可以检查电源线的不同部分之间是否存在绝缘故障。
测试时，将较高的电压加到电源线上，并检查是否存在电击或绝缘故障。
第三部分：耐压标准和认证电源线的耐压标准通常由相关的标准组织或机构制定。
例如，国际电工委员会（IEC）发布了许多与电源线相关的标准，包括耐压测试标准。
根据这些标准，电源线制造商可以评估其产品的安全性能，并确保其符合标准要求。
在某些情况下，电源线可能需要通过特定的认证程序来证明其符合耐压标准。
例如，UL（美国安全实验室）是一个常见的认证机构，主要负责验证电源线和其他电器设备的安全性能。
通过UL认证的电源线通常具有更高的安全性能和可靠性。
第四部分：如何确保电源线的安全性除了符合耐压标准外，还有其他因素可以确保电源线的安全性。
直流耐压试验和交流耐压试验的各自作用和区别
直流耐压试验和交流耐压试验的各自作用和区别1.直流耐压试验：直流耐压试验又称为直流击穿试验，是指在设备或元件的两个不同极性之间施加一定电压，以测试设备或元件的绝缘强度。
直流耐压试验的作用是检测设备或元件是否符合设计要求，保证其使用过程中不会发生漏电或击穿等故障。
直流耐压试验是用于对绝缘强度进行评定的一种有效手段。
-检测电器设备的绝缘表面、绝缘材料以及其绕组与外壳之间的绝缘强度，以确定其是否能够承受额定电压。
-检测电器设备在运行时可能出现的漏电故障。
-发现设备或元件中潜在的绝缘缺陷，以及预测其寿命。
-简单易行：直流耐压试验通常采用简单的电路，测试仪器操作简单易行。
-检测灵敏度高：直流耐压试验可以检测到微小的绝缘弱点和绝缘材料中的缺陷。
2.交流耐压试验：交流耐压试验也称为交流击穿试验，是指在设备或元件的两个不同极性之间施加一定频率和电压的交流电流，以测试设备或元件的绝缘强度。
交流耐压试验的作用是检测设备或元件是否能够在额定电压下长期运行而不发生绝缘击穿故障。
交流耐压试验是用于对电气设备进行耐压性能评定的一种重要手段。
交流耐压试验通常应用于以下情况：-检测设备或元件在额定电压下的耐压性能，以保证其不发生绝缘击穿故障。
-检测设备或元件在运行过程中可能发生的绝缘击穿故障，以确保其运行安全可靠。
-检测设备或元件的绝缘材料质量和制造工艺。
交流耐压试验的优点：-可以模拟设备或元件在运行时的实际工作环境，更贴近实际使用条件。
-可以检测设备或元件在交流电压下的绝缘性能，更有助于预测其在实际运行过程中的可靠性。
-耐压试验电压波形不同：直流耐压试验是施加直流电压，而交流耐压试验是施加交流电压。
-测试对象不同：直流耐压试验通常用于检测设备或元件的绝缘强度，而交流耐压试验则用于检测设备或元件在额定电压下的耐压性能。
-显示结果不同：直流耐压试验以击穿电压为评价指标，而交流耐压试验则以耐压电流为评价指标。
-频率不同：直流耐压试验的频率为0Hz，而交流耐压试验的频率一般为50Hz或60Hz。

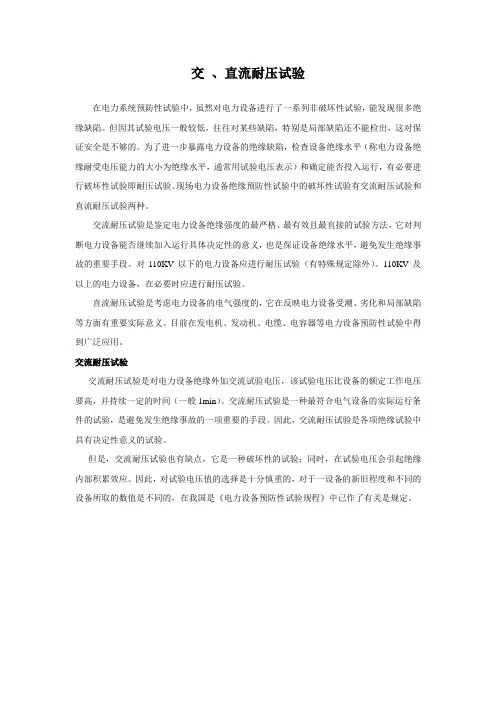

交 、直流耐压试验
交、直流耐压试验
在电力系统预防性试验中，虽然对电力设备进行了一系列非破坏性试验，能发现很多绝缘缺陷。
但因其试验电压一般较低，往往对某些缺陷，特别是局部缺陷还不能检出，这对保证安全是不够的。
为了进一步暴露电力设备的绝缘缺陷，检查设备绝缘水平（称电力设备绝缘耐受电压能力的大小为绝缘水平，通常用试验电压表示）和确定能否投入运行，有必要进行破坏性试验即耐压试验。
现场电力设备绝缘预防性试验中的破坏性试验有交流耐压试验和直流耐压试验两种。
交流耐压试验是鉴定电力设备绝缘强度的最严格、最有效且最直接的试验方法，它对判断电力设备能否继续加入运行具体决定性的意义，也是保证设备绝缘水平，避免发生绝缘事故的重要手段。
对110KV以下的电力设备应进行耐压试验（有特殊规定除外）。
110KV及以上的电力设备，在必要时应进行耐压试验。
直流耐压试验是考虑电力设备的电气强度的，它在反映电力设备受潮、劣化和局部缺陷等方面有重要实际意义。
目前在发电机、发动机、电缆、电容器等电力设备预防性试验中得到广泛应用。
交流耐压试验
交流耐压试验是对电力设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间（一般1min）。
交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。
因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。
但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压会引起绝缘内部积累效应。
因此，对试验电压值的选择是十分慎重的，对于一设备的新旧程度和不同的设备所取的数值是不同的，在我国是《电力设备预防性试验规程》中已作了有关是规定。
交流耐压和直流耐压试验
交流耐压试验与直流耐压试验不能互相代替交流耐压和直流耐压都是耐压试验，是鉴定电力设备绝缘强度的试验方法。
直流耐压试验和交流耐压试验相比的主要特点1、试验设备轻小直流耐压试验设备比较轻便．便于在现场进行试验（ZGS系列直流高压发生器）2、能同时测量泄漏电流直流耐压试验可以在逐步升压的同时，通过测量泄漏电流，更有效地反映绝缘内部的集中性缺陷．3、对绝缘损伤较小直流高压有抑制气隙内的局部放电过程的作用．交流耐压是降低绝缘性能的破坏性试验。
直流耐压试验和交流耐压试验相比的缺点由于交、直流下绝缘内部的电压分布不同，直流耐压试验对绝缘的考验不如交流下接近实际。
因此，对于交联聚乙烯电缆，也不主张用直流耐压试验，建议使用华意电力（XZB系列变频串联谐振耐压装置）。
直流泄露电流测量与直流耐压试验的接线、原理相同，一般同步进行直流泄露电流测量与绝缘电阻测量的原理基本相同；不同之处在于测量泄露电流时所用的电源一般采用可调的直流高压装置，并用微安级电流表直接测量流过试品的电流。
交流耐压的试验目的和意义试验电压越高发现绝缘缺陷有效性越高，被试品被击穿可能性越大，试验电压越高发现绝缘缺陷有效性越低，被试品被击穿可能性越小。
规程中根据各种设备的绝缘材料和可能遭受的过电压倍数，规定了相应的试验电压标准。
加压时间：规程中一般规定工频耐压时间为1分钟。
一方面市是为了便于观察被试品的情况，是有缺陷的绝缘来得及暴露（固体绝缘发生热击穿需要一定的时间）另一方面，有不致因时间过长贰引起不应有的绝缘伤害。
交流耐压试验一般有以下几种加压方式：工频耐压试验（45-65Hz）YDJ 系列油浸式试验变压器施加工频电压，检验被试品对工频电压升高的绝缘承受能力，鉴定被试品绝缘强度最有效和最直接的试验方法。
只能检查主绝缘（绕组对地、相间和不同电压等级绕组间的绝缘）；感应耐压试验（150Hz）SFQ系列三倍频发生器和HY系列多倍频感应耐压试验仪采用从二次加压而使一次得到高压的试验方法来检查被试品绝缘。
耐压测试（dielectricwithstandvoltagetest）（耐压测试（耐压测试仪））
耐压测试(dielectric withstand voltage test)（耐压测试（耐压测试仪））耐压测试（耐压测试仪）耐压测试的基础理论是将一个产品暴露在非常恶劣的环境之下，如果产品能够在这种恶劣的环境之下还能维持正常状况，就可以确定在正常的环境之下工作，也一定可以维持很正常的状况。
最常使用耐压测试的情况为：●设计时的功能测试-确定所设计的产品能达到其功能要求的条件。
●生产时的规格测试-确认所生产的产品能达到其规格要求的标准。
●品保时的确认测试-确认产品的品质能符合安规的标准。
●维修后的安全测试-确认维修后的产品能维持符合安规的标准。
不同的产品有不同的技术规格，基本上在耐压测试时是将一个高于正常工作的电压加在产品上测试，这个电压必须持续一段规定的时间。
如果一个零组件在规定的时间内，其漏电电流量亦保持在规定的范围内，就可以确定这个零组件在正常的条件下运转，应该是非常安全而优良的设计和选择良好的绝缘材料可以保护使用者，让他免予受到意外感电。
华仪电子安规测试仪器所做的耐压测试，一般称之为”高电压介电测试”，简称为”耐压测试”。
基本的规定是以两倍于被测物的工作电压，再加一千伏特，作为测试的电压标准。
有些产品的测试电压可能高于2 x工作电压+ 1000 V。
例如有些产品的工作电压范围是从100v到240V，这类产品的测试电压可能在1000v到4000v之间或更高。
一般而言，具有”双绝缘”设计的产品，其使用的测试电压可能高于工作电压2 x + 1000 V的标准。
耐压测试在产品的设计和样品制作时比正式生产时的测试更为精密，因为产品在设计测试阶段便已决定产品的安全性。
虽然在产品设计时只是用少数的样品来作判断，然而生产时的线上测试更应严格要求所有的产品都必须能通过安规标准，可以确认没有不良品会流出生产线。
耐压测试器的输出电压必须保持在规定电压的100%到120%的范围内。
交流耐压测试器的输出频率必须维持在40到70hz之间，同时其波峰值不得低于均方根（RMS）电压值的1.3倍，并且其波峰值不得高于均方根（RMS）电压值的1.5倍。
交流耐压和直流耐压的区别？
交流耐壓和直流耐壓的區別？耐壓測試（Withstanding Voltage Test ）又稱作高壓測試（Hipot Test ）或介電強度測試（Dielectric Test ），可能是大家熟悉和在產品流程安全測試中用的最多的。
耐壓測試是一種破壞性的測試，它用來檢測經常發生的瞬態高壓下產品的絕緣能力是否合格。
它在一定時間內施加高壓到被測試設備以確保設備的絕緣性能足夠強。
測試電壓，大部分的安全標準允許在耐壓測試中使用交流或直流電壓。
若使用交流測試電壓，當達到電壓峰值時，無論是正極性還是負極性峰值時，待測絕緣體都承受最大壓力。
因此，如果決定選擇使用直流電壓測試，就必須確保直流測試電壓是交流測試電壓的√2倍，這樣直流電壓才可以與交流電壓峰值等值。
例如：1500V 交流電壓，對於直流電壓若要產生相同數量的電應力必須為1500 ×1.414 即2121V 直流電壓。
使用直流測試電壓的其中一個好處在於在直流模式下，流過耐壓測試儀報警電流測量裝置的是真正的流過樣品的電流。
採用直流測試的另一個好處在於可以逐漸的施加電壓。
在電壓增加時通過監視流過樣品的電流，操作者可以在擊穿發生前察覺到。
需要注意的是當使用直流耐壓測試儀時，由於電路中的電容充電，必須在測試完成後對樣品進行放電。
事實上，無論是測試電壓是多少、其產品特點如何，在操作產品前對其放電都是有好處的。
直流耐壓測試的不足在於它只能在一個方向施加測試電壓，不能像交流測試那樣可以在兩個極性上施加電應力，而多數電子產品正是在交流電源下進行工作的。
另外，由於直流測試電壓較難產生，因此直流測試比交流測試成本要高。
交流耐壓測試的優點在於, 它可以檢測所有的電壓極性，這更接近與實際的實用情況。
另外，由於交流電壓不會對電容充電，因此大多數情況下，無需逐漸升壓，直接輸出相應的電壓就可以得到穩定的電流值。
並且，交流測試完成後，無需進行樣品放電。
交流耐壓測試的不足在於，如果測試中的線路中有大的Y 電容，在某些情況下，交流測試將會誤判。
交联电缆采用交流耐压试验,而不是采用“直流耐压”的原因
由于交联电缆对地电容很大，在现场采用50Hz工频进行交流耐压的试验条件难以具备，但采用变频交流耐压条件还是具备的。CIGRE国际大电网 工作会议21工作组的《高压挤包绝缘电缆竣工验收试验建议导则》建议试验电压频率范围为30～300Hz；IEC 62067规定220～500kV电缆敷设后只 能做交流耐压试验。
⑶ 由于交联电缆的在直流电压下会产生“记忆”效应，会积累单极性残余电荷，一旦电缆有了由于直流耐压试验引起的“记忆性”，则需要很长 时间才能将直流偏压释放。电缆如果在直流残余电荷未完全释放之前投运，直流偏压便会叠加在交流电压的峰值上，使得电缆上的电压远远超过其 额定电压，从而有可能导致电缆绝缘击穿。
所以直流耐压试验合格并不能保证在交流电压下不发生击穿，甚至出现过直流耐压合格后投人运行就发生故障的情况；另外，直流试验时发生击 穿，但在交流电压作用下不一定会发生故障，造成不必要的绝缘击穿故障。
交联电缆采用交流耐压试验，而不是采用“直流耐压”的原因
பைடு நூலகம்
交联电缆采用交流耐压试验，而不是采用“直流耐压”的原因
国际大电网会议CIGRE WG 21－09（高压挤包绝缘电缆试验）工作组曾对世界各国的电缆制造商和电力公司进行了调查，组织并进行了相关模拟 试验，进一步确认高压交联聚乙烯绝缘电力电缆采用直流耐压试验是不恰当的。直流耐压其缺陷主要表现为以下三个方面：
⑴ 直流耐压试验不能模拟交联电缆的实际运行工况。在直流电压下，电缆绝缘的电场分布取决于介质的体积电阻率；而在交流电压下，电场分布 取决于介质的介电常数，特别是在电缆终端头、中间接头等电缆附件中的直流场强和交流场强分布完全不同，绝缘老化的机理也不相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流A C耐压测试与直流
D C耐压测试优缺点
Revised final draft November 26, 2020
交流(AC)耐压测试与直流(DC)耐压测试优缺点
请先与受测试产品所指定的安规单位确认该产品应该使用何种电压，有些产品可以同时接受直流和交流两种测试选择，但是仍然有多种产品只允许接受直流或交流中的一种测试。
如果安规规范允许同时接受直流或交流测试，制造产就可以自己决定何种测试对于产品较为适当。
为了达成此目的，使用者必须了解直流和交流测试的优缺点。
交流耐压（ACW）测试的特点
大部分做耐压测试的待测物都会含有一些离散电容量。
用交流测试时可能无法充饱这些离散电容，会有一个持续电流流过这些离散电容。
交流耐压（ACW）测试的优点
1.
一般而言，交流测试比直流测试更容易被安规单位接受。
主因是大部份的产品都使用交流电，而交流测试可以同时对产品作正负极性的测试，与产品使用的环境完全一致，合乎实际使用状况。
2.
由于交流测试时无法充饱那些离散电容，但不会有瞬间冲击电流发生，因此不需让测试电压缓慢上升，可以一开始测试就全电压加上，除非这种产品对冲击电压很敏感。
3.
由于交流测试无法充满那些离散电容，在测试后不必对测试物作放电的动作，这是另外一个优点。
交流（AC）测试的缺点
主要的缺点为，如果待测物的离散电容量很大或待测物为电容性负载时，这样所产生的电流，会远大于实际的漏电电流，因而无法得知实际的漏电电流。
2.
另外一个缺点是由于必须供应待测物的离散电容所需的电流，仪器所需输出的电流会比采用直流测试时的电流大很多。
样会增加操作人员的危险性。
直流（DC）测试的特点
在直流耐压测试时，待测物上的离散电容会被充满，直流耐压测试时所造成的容性电流，在离散电容被充满后，会下降到零。
直流（DC）测试的优点
1.
一旦待测物上的离散电容被充满，只会剩下待测物实际的漏电电流。
直流耐压测试可以很清楚的显示出待测物实际的漏电电流。
2.
另外一个优点是由于需在短时间内，供应待测物的充电电流，其它时间所需供应的电流非常小，所以仪器的电流容量远低于交流耐压测试时所需的电流容量。
直流（DC）测试的缺点
1.
除非待测物上没有任何电容量存在，否则测试电压必须由“零”开始，缓慢上升，以避免充电电流过大，电容量越大所需的缓升时间越长，一次所能增加的电压也越低。
充电电流过大时，一定会引起测试器的误判，使测试的结果不正确。
2.
由于直流耐压测试会对待测物充电。
所以在测试后，一定要先对待测物放电，才做做下一步工作。
与交流测试不一样，直流耐压测试只能单一极性的测试，如果产品要使用于交流电压下，这个缺点必须被考虑。
这也是大多数安规单位都建议使用交流耐压测试的原因。
4.
在交流耐压测试时，电压的波峰值是电表显示值的1.4倍。
这一点是一般电表所不能显示的，也是直流耐压测试所无法达到的。
所以多数安规单位都要求，如果使用直流耐压测试，必须提高测试电压到相等的数值。
