哈工大工程系统建模与仿真实验报告
通信系统建模与仿真实验报告
实验报告哈尔滨工程大学教务处制实验一：低通采样定理和内插与抽取实现一、实验目的用Matlab 编程实现自然采样与平顶采样过程，根据实验结果给出二者的结论；掌握利用MATLAB 实现连续信号采样、频谱分析和采样信号恢复的方法。
二、实验原理1．抽样定理若)(t f 是带限信号，带宽为m ω, )(t f 经采样后的频谱)(ωs F 就是将)(t f 的频谱 )(ωF 在频率轴上以采样频率s ω为间隔进行周期延拓。
因此，当s ω≥m ω时，不会发生频率混叠；而当 s ω<m ω 时将发生频率混叠。
2．信号重建经采样后得到信号)(t f s 经理想低通)(t h 则可得到重建信号)(t f ，即：)(t f =)(t f s *)(t h其中：)(t f s =)(t f ∑∞∞--)(s nT t δ=∑∞∞--)()(s s nT t nT f δ，)()(t Sa T t h c csωπω= 所以：)(t f =)(t f s *)(t h =∑∞∞--)()(s s nT t nT f δ*)(t Sa T c csωπω =πωcs T ∑∞∞--)]([)(scsnT t Sa nT f ω上式表明，连续信号可以展开成抽样函数的无穷级数。
利用MATLAB 中的t t t c ππ)sin()(sin =来表示)(t Sa ，有 )(sin )(πt c t Sa =，所以可以得到在MATLAB 中信号由)(s nT f 重建)(t f 的表达式如下：)(t f =πωcs T ∑∞∞--)]([sin )(s cs nT t c nT f πω 我们选取信号)(t f =)(t Sa 作为被采样信号，当采样频率s ω=2m ω时，称为临界采样。
我们取理想低通的截止频率c ω=m ω。
下面程序实现对信号)(t f =)(t Sa 的采样及由该采样信号恢复重建)(t Sa ：三、 实验内容已知信号()()990(1)cos 2(10050)m x t m m t π==++∑，试以以下采样频率对信号采样：(a) 20000s f Hz =; (b) 10000s f Hz =; (c)30000s f Hz =，求x(t)信号原信号和采样信号频谱，及用采样信号重建原信号x’(t)时序图。

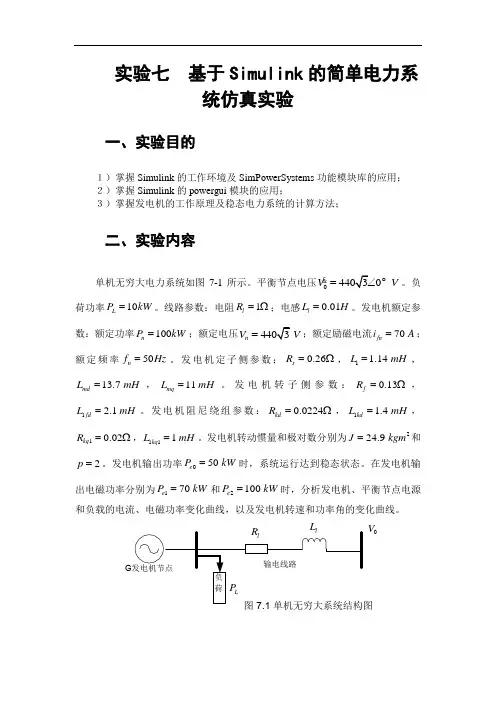

哈工大 计算机仿真技术实验报告 实验七 基于Simulink的简单电力系统仿真实验
实验七 基于Simulink 的简单电力系统仿真实验一、实验目的１）掌握Simulink 的工作环境及SimPowerSystems 功能模块库的应用； ２）掌握Simulink 的powergui 模块的应用；３）掌握发电机的工作原理及稳态电力系统的计算方法；二、实验内容单机无穷大电力系统如图7-1所示。
平衡节点电压00 V V =︒ 。
负荷功率10L P kW =。
线路参数：电阻1l R =Ω；电感0.01l L H =。
发电机额定参数：额定功率100n P kW =；额定电压n V V =；额定励磁电流70 fn i A =；额定频率50n f Hz =。
发电机定子侧参数：0.26s R =Ω，1 1.14 L mH =，13.7 md L mH =，11 mq L mH =。
发电机转子侧参数：0.13f R =Ω，1 2.1 fd L mH =。
发电机阻尼绕组参数：0.0224kd R =Ω，1 1.4 kd L mH =，10.02kq R =Ω，11 1 kq L mH =。
发电机转动惯量和极对数分别为224.9 J kgm =和2p =。
发电机输出功率050 e P kW =时，系统运行达到稳态状态。
在发电机输出电磁功率分别为170 e P kW =和2100 e P kW =时，分析发电机、平衡节点电源和负载的电流、电磁功率变化曲线，以及发电机转速和功率角的变化曲线。
GV三、实验要求（1）利用SimPowerSystems库中的发电机模型、三相负荷模型建立系统的仿真模型；（2）利用powergui模块，对系统的稳态响应及发电机的初始值进行分析，并给发电机付初始值；（3）利用Bus Selector模块分选出需要的发电机输出参数。
利用Three-Phase V-I Measurement模块测量三相电压与电流参数。
（4）给出平衡节点电源和负载的电流、电磁功率变化曲线，以及发电机转速和功率角的变化曲线。
哈工大 计算机仿真技术实验报告 实验六 基于Simulink的简单电力系统仿真
实验六 基于Simulink 的简单电力系统仿真（一：实验目的(1)掌握Simulink 的工作环境及SimPowerSystems 功能模块库的应用； (2)掌握Simulink 的电力电子电路建模和仿真方法； (3)掌握Simulink 下数学模型的仿真方法；(4)掌握升压、降压斩波电路（Buck Chopper ）的工作原理及其工作特点； (5)掌握PID 控制对系统输出特性的影响。
二、实验原理通过降压斩波电路，电压发生降低，再通过桥式整流器将输入信号变为直流信号，再经过BWM 模块的作用，使输出波形变为三角波信号。
三：实验内容Buck 降压型电路原理图如图6-1所示。
图中，功率管VT 为MOSFET 开关调整组件，其导通与关断由控制脉冲决定；二极管VD 为续流二极管，开关管截止时可保持输出电流连续。
ref V 为输出电压给定参考量；L R 为负载电阻。
系统基本参数为：电源电压)314sin(100)(t t e =；变压器BT 为理想变压器，其变比为1:2=n ；PWM 频率为Hz f PWM 2000=；误差放大器放大倍数为1000=V K ；电阻Ω01.0C R ；整流滤波电容F C μ1000=，PWM 滤波电容F C o μ10=、电感H L 05.0=；负载电阻Ω=10L R 。
系统基本参数见表6.1。
分析Buck 变换器的工作特性。
表6.1 系统基本参数C R（Ω）C （F μ）o C（F μ）L（H）L R（Ω）V KnPWMf（Hz ）0.01 100010 0.05 10 10002:12000K误差放大器比较器refV 锯齿波+-inu Di ini si 1:2LR oC LC R C)(t e 图6.1 Buck 变换器电路图o u VTBTVD+-ou Li +-L u四：实验仿真结果及分析五、实验总结利用simulink进行电子电路系统的仿真，形象直观。
一般步骤为:1、做出电路图，明确问题中所给出的各物理量及其相应的初值问题。
建模与仿真实验报告
建模与仿真实验报告建模与仿真实验报告引言建模与仿真是一种常用的方法，用于研究和分析复杂系统的行为。
通过建立数学模型并进行仿真实验，我们可以更好地理解系统的运行机制，预测其未来的发展趋势，并为决策提供依据。
本实验报告将介绍我所进行的建模与仿真实验，以及所得到的结果和结论。
1. 实验目标本次实验的目标是研究一个电动汽车的充电过程，并通过建模与仿真来模拟和分析其充电时间和电池寿命。
2. 实验步骤2.1 建立数学模型首先，我们需要建立一个数学模型来描述电动汽车充电过程。
根据电动汽车的充电特性和电池的充电曲线，我们选择了一个二阶指数函数来表示充电速度和电池容量之间的关系。
通过对历史充电数据的分析，我们确定了模型的参数，并进行了合理的调整和验证。
2.2 仿真实验基于建立的数学模型，我们使用MATLAB软件进行了仿真实验。
通过输入不同的充电时间和初始电池容量，我们可以获得充电过程中电池容量的变化情况，并进一步分析充电时间与电池寿命之间的关系。
3. 实验结果通过多次仿真实验，我们得到了一系列充电时间和电池寿命的数据。
根据这些数据，我们可以绘制出充电时间与电池寿命的关系曲线。
实验结果表明，充电时间与电池寿命呈现出一种非线性的关系，即充电时间的增加并不总是能够延长电池的使用寿命。
4. 结果分析通过对实验结果的分析，我们可以得出以下结论：4.1 充电时间的增加并不总是能够延长电池的使用寿命。
虽然在一定范围内增加充电时间可以提高电池的容量，但过长的充电时间会导致电池内部产生过多的热量，从而缩短电池的寿命。
4.2 充电速度对电池寿命的影响较大。
较快的充电速度会增加电池的热量产生，从而缩短电池的寿命；而较慢的充电速度则可以减少电池的热量产生，延长电池的寿命。
4.3 充电时间和电池寿命之间的关系受到电池类型和充电方式等因素的影响。
不同类型的电池在充电过程中表现出不同的特性，因此在实际应用中需要根据具体情况进行充电策略的选择。
系统建模与仿真实验报告
系统建模与仿真实验报告系统建模与仿真实验报告1. 引言系统建模与仿真是一种重要的工程方法，可以帮助工程师们更好地理解和预测系统的行为。
本实验旨在通过系统建模与仿真的方法，对某个实际系统进行分析和优化。
2. 实验背景本实验选择了一个电梯系统作为研究对象。
电梯系统是现代建筑中必不可少的设备，其运行效率和安全性对于整个建筑物的使用体验至关重要。
通过系统建模与仿真，我们可以探索电梯系统的运行规律，并提出优化方案。
3. 系统建模为了对电梯系统进行建模，我们首先需要确定系统的各个组成部分及其相互关系。
电梯系统通常由电梯、楼层按钮、控制器等组成。
我们可以将电梯系统抽象为一个状态机模型，其中电梯的状态包括运行、停止、开门、关门等，楼层按钮的状态则表示是否有人按下。
4. 仿真实验在建立了电梯系统的模型之后，我们可以通过仿真实验来模拟系统的运行过程。
通过设定不同的参数和初始条件，我们可以观察到系统在不同情况下的行为。
例如，我们可以模拟电梯在高峰期和低峰期的运行情况，并比较它们的效率差异。
5. 仿真结果分析通过对仿真实验结果的分析，我们可以得出一些有价值的结论。
例如，我们可以观察到电梯在高峰期的运行效率较低，这可能是由于大量乘客同时使用电梯导致的。
为了提高电梯系统的运行效率，我们可以考虑增加电梯的数量或者改变乘客的行为规则。
6. 优化方案基于对仿真结果的分析，我们可以提出一些优化方案来改进电梯系统的性能。
例如，我们可以建议在高峰期增加电梯的数量，以减少乘客等待时间。
另外，我们还可以建议在电梯内设置更多的信息显示，以便乘客更好地了解电梯的运行状态。
7. 结论通过本次实验，我们深入了解了系统建模与仿真的方法，并应用于电梯系统的分析和优化。
系统建模与仿真是一种非常有用的工程方法，可以帮助我们更好地理解和改进各种复杂系统。
在未来的工作中，我们可以进一步研究和优化电梯系统，并将系统建模与仿真应用于更多的实际问题中。
8. 致谢在本次实验中，我们受益于老师和同学们的帮助与支持，在此表示诚挚的感谢。
(完整版)系统建模与仿真实验报告
实验1 Witness仿真软件认识一、实验目的熟悉Witness 的启动；熟悉Witness2006用户界面；熟悉Witness 建模元素；熟悉Witness 建模与仿真过程。
二、实验内容1、运行witness软件，了解软件界面及组成；2、以一个简单流水线实例进行操作。
小部件（widget）要经过称重、冲洗、加工和检测等操作。
执行完每一步操作后小部件通过充当运输工具和缓存器的传送带（conveyer）传送至下一个操作单元。
小部件在经过最后一道工序“检测”以后，脱离本模型系统。
三、实验步骤仿真实例操作:模型元素说明：widget 为加工的小部件名称；weigh、wash、produce、inspect 为四种加工机器，每种机器只有一台；C1、C2、C3 为三条输送链；ship 是系统提供的特殊区域，表示本仿真系统之外的某个地方；操作步骤：1：将所需元素布置在界面：2：更改各元素名称：如;3:编辑各个元素的输入输出规则：4:运行一周（5 天*8 小时*60 分钟=2400 分钟），得到统计结果。
5:仿真结果及分析：Widget：各机器工作状态统计表：分析：第一台机器效率最高位100%，第二台机器效率次之为79%，第三台和第四台机器效率低下，且空闲时间较多，可考虑加快传送带C2、C3的传送速度以及提高第二台机器的工作效率，以此来提高第三台和第四台机器的工作效率。
6：实验小结：通过本次实验，我对Witness的操作界面及基本操作有了一个初步的掌握，同学会了对于一个简单的流水线生产线进行建模仿真，总体而言，实验非常成功。
实验2 单品种流水线生产计划设计一、实验目的1.理解系统元素route的用法。
2.了解优化器optimization的用法。
3.了解单品种流水线生产计划的设计。
4.找出高生产效率、低临时库存的方案。
二、实验内容某一个车间有5台不同机器，加工一种产品。
该种产品都要求完成7道工序，而每道工序必须在指定的机器上按照事先规定好的工艺顺序进行。
哈工大 计算机仿真技术实验报告 仿真实验四基于Simulink控制系统仿真与综合设计
基于Simulink 控制系统仿真与综合设计一、实验目的(1) 熟悉Simulink 的工作环境及其功能模块库； (2) 掌握Simulink 的系统建模和仿真方法；(3) 掌握Simulink 仿真数据的输出方法与数据处理；(4) 掌握利用Simulink 进行控制系统的时域仿真分析与综合设计方法； (5) 掌握利用 Simulink 对控制系统的时域与频域性能指标分析方法。
二、实验内容图2.1为单位负反馈系统。
分别求出当输入信号为阶跃函数信号)(1)(t t r =、斜坡函数信号t t r =)(和抛物线函数信号2/)(2t t r =时，系统输出响应)(t y 及误差信号)(t e 曲线。
若要求系统动态性能指标满足如下条件：a) 动态过程响应时间s t s 5.2≤；b) 动态过程响应上升时间s t p 1≤；c) 系统最大超调量%10≤p σ。
按图1.2所示系统设计PID 调节器参数。
图2.1 单位反馈控制系统框图图2.2 综合设计控制系统框图三、实验要求(1) 采用Simulink系统建模与系统仿真方法，完成仿真实验；(2) 利用Simulink中的Scope模块观察仿真结果，并从中分析系统时域性能指标（系统阶跃响应过渡过程时间，系统响应上升时间，系统响应振荡次数，系统最大超调量和系统稳态误差）；(3) 利用Simulink中Signal Constraint模块对图2.2系统的PID参数进行综合设计，以确定其参数；(4) 对系统综合设计前后的主要性能指标进行对比分析，并给出PID参数的改变对闭环系统性能指标的影响。
四、实验步骤与方法4.1时域仿真分析实验步骤与方法在Simulink仿真环境中，打开simulink库，找出相应的单元部件模型，并拖至打开的模型窗口中，构造自己需要的仿真模型。
根据图2.1 所示的单位反馈控制系统框图建立其仿真模型，并对各个单元部件模型的参数进行设定。
所做出的仿真电路图如图4.1.1所示。
哈工大 计算机仿真技术实验报告 实验3 利用数值积分算法的仿真实验
实验3 利用数值积分算法的仿真实验(一、实验目的1) 熟悉MATLAB 的工作环境；2) 掌握MATLAB 的 .M 文件编写规则，并在命令窗口调试和运行程序； 3) 掌握利用欧拉法、梯形法、二阶显式Adams 法及四阶龙格库塔法构建系统仿真模型的方法,并对仿真结果进行分析。
二、实验内容系统电路如图2.1所示。
电路元件参数：直流电压源，电阻，电感，电容。
电路元件初始值：电感电流，电容电压。
系统输出量为电容电压。
连续系统输出响应的解析解为：))/sin (cos 1()(ωωωa t t e U t u at s c ⨯+⨯-=-（2-1）其中，LRa 2= ，221⎪⎭⎫⎝⎛-=L R LC ω 。
)(t u c 图2.1 RLC 串联电路三、实验要求1）利用欧拉法、梯形法、二阶显式Adams 法及显式四阶Runge-Kutta法构建系统仿真模型，并求出离散系统的输出量响应曲线；2）对比分析利用欧拉法、梯形法、二阶显式Adams 法及显式四阶Runge-Kutta 法构建系统仿真模型的仿真精度与模型运行的稳定性问题；3）分别编写欧拉法、梯形法、二阶显式Adams 法及显式四阶Runge-Kutta 法的.m 函数文件，并存入磁盘中。
.m 函数文件要求输入参数为系统状态方程的系数矩阵、仿真时间及仿真步长。
编写.m 命令文件，在该命令文件中调用已经编写完成的上述.m 函数文件，完成仿真实验；4）利用subplot 和plot 函数将输出结果画在同一个窗口中，每个子图加上对应的标题。
四、实验原理在连续系统的数字仿真算法中,较常用的有欧拉法、梯形法、二阶显式Adams 法及显式四阶Runge-Kutta 法等。
欧拉法、梯形法和二阶显式Adams 法是利用离散相似原理构造的仿真算法，而显式四阶Runge-Kutta 法是利用Taylor 级数匹配原理构造的仿真算法。
对于线性系统，其状态方程表达式为：()()()()()()t t t t t t ⎧=+⎨=+⎩xAx Bu y Cx Du 00)(x x =t (4-1) 式（4-1）中，[]Tn t x t x t x )()()(21 =x 是系统的n 维状态向量,[]Tm t u t u t u t )()()()(21 =u 是系统的m 维输入向量，[]Tr t y t y t y t )()()()(21 =y 是系统的r 维输出向量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
研究生学位课《工程系统建模与仿真》实验报告（2017 年秋季学期）姓名学号班级研一专业机械电子报告提交日期哈尔滨工业大学报告要求1.实验报告统一用该模板撰写：(1)实验名称(2)同组成员（必须写）(3)实验器材(4)实验原理(5)实验过程(6)实验结果及分析2.正文格式：小四号字体，行距单倍行距；3.用A4纸单面打印；左侧装订；4.报告需同时提交打印稿和电子文档进行存档，电子文档请发送至：***********。
5.此页不得删除。
评语：教师签名：年月日实验一报告正文一、 实验名称TH －I 型智能转动惯量实验 二、 同组成员（必须写）17S三、 实验器材（简单列出）1. 扭摆及几种有规则的待测转动惯量的物体2. 转动惯量测试仪3. 数字式电子台秤4.游标卡尺四、 实验原理（简洁）将物体在水平面内转过一角度θ后，在弹簧的恢复力矩作用下物体就开始绕垂直轴作往返扭转运动。
根据虎克定律，弹簧受扭转而产生的恢复力矩M 与所转过的角度θ成正比，即M ＝－K θ （1） 式中，K 为弹簧的扭转常数，根据转动定律M ＝I β式中，I 为物体绕转轴的转动惯量，β为 角加速度，由上式得MIβ= （2） 令2IKω=,忽略轴承的磨擦阻力矩，由式（1）、（2）得222d Kdt Iθβθωθ==-=-上述方程表示扭摆运动具有角简谐振动的特性，角加速度与角位移成正比，且方向相反。
此方程的解为：cos()A t θωφ=+式中，A 为谐振动的角振幅，φ为初相位角，ω为角速度，此谐振动周期为22T πω== （3） 由式（3）可知，只要实验测得物体扭摆的摆动周期，并在I 和K 中任何一个量已知时即可计算出另一个量。
五、 实验过程（简洁）1. 用游标卡尺测出实心塑料圆柱体的外径D 1、空心金属圆筒的内、外径D 内、D 外、木球直径D 直、金属细杆长度L ；用数字式电子秤测出各物体质量m （各测量3次求平均值）。
2. 调整扭摆基座底脚螺丝，使水平仪的气泡位于中心。
3. 在转轴上装上对此轴的转动惯量为I O 的金属载物圆盘，并调整光电探头的位置使载物圆盘上的挡光杆处于其缺口中央且能遮住发射、接收红外光线的小孔，并能自由往返的通过光电门。
测量10个摆动周期所需要的时间10T 0。
4. 将转动惯量为I 1（转动惯量I 1的数值可由塑料圆柱体的质量m 1和外径D 1算出，即的塑料圆柱体放在金属载物圆盘上，则总的转动惯量为I O +I 1，测量10个摆动周期所需要的时间10T 1。
由式（3）可得出 01T T =或 22200110'I T I T T =- 则弹簧的扭转常数 2122104I K T T π'=-在SI 制中K 的单位为kg ·m2·s-2(或N ·m)。
5. 取下塑料圆柱体，装上金属圆筒，测量10个摆动周期需要的时间10T 2。
6. 取下金属载物圆盘、装上木球，测量10个摆动周期需要的时间10T 3。
（在计算木球的转动惯量时，应扣除夹具的转动惯量I 支座）。
六、 实验结果及分析（重点，详细写）实验数据处理如下：24211111H =8.96810.8I m D kg m -'=⨯()2242222115.48010.8I m D D H kg m -'=+=⨯外内 242333114.68510.10I m D kg m -'==⨯ 2042102215.02610.I T I kg m T T-'==⨯-24122104426.59110.m I K N T T π-'==⨯-21421028.96810.4KT I I kg m π-=-=⨯ 224220215.52310.4KT I I kg m π-=-=⨯ 24233214.20.3104K I T I kg m π-=-=⨯支座1111100%=0.000%I IE I '-=⨯'222210.2730%0%=I IE I '-=⨯-'33331300.80%%=2I IE I '-=⨯'详细数据如下表：实验结果分析：从表中我们可以看到塑料圆柱体和金属圆筒的实验值跟理论值非常接近，误差特别小，这说明利用扭摆法测量物体的转动惯量是有效的，而且精度是比较高的。
但是对于木球这组数据，我们可以看到误差很大，从实际操作分析来看。
造成此误差最大的来源是尺寸测量误差。
因为测量工具有限，在测量此球体的直径时采用了不太严谨的做法，直接导致了尺寸测量的不精确，从而导致了实验值较理论值偏差较大。
所以总的来说，用扭摆法测量物体的转动惯量是有效的，而且可以达到一定的精度。
思考题：1. 实验中，为什么在称木球和细杆的质量时必须分别将支座和安装夹具取下？由于本实验的目的是测量木球或细杆的转动惯量，根据转动惯量的定义及公式，转动惯量与被测物体的质量有关；而支座与安装夹具在过程中必须要使用，此时测得的转动惯量是被测物体的转动惯量与支座/安装夹具的转动惯量之和。
因此，在称木球和细杆的质量时必须分别将支座和安装夹具取下。
2. 转动惯量实验仪器计时精度为0.001s ，实验中为什么要测量10T ？每次测量都会伴随着随机误差，-0.001+0.001T ∈测量真实真实（T ，T ），多次测量取平均值能够使测量值趋近于真实值。
理论上说测量次数越多，取平均值，误差越小，但这里我们根据实际需要只测量10组求平均值以减少误差。
3. 如何用本实验仪器来测定任意形状物体绕特定轴的转动惯量？先将待测物体的夹具安放在仪器上，测定其10次摆动的平均周期T 夹具，再将物体安装到夹具上，测量10次摆动的平均周期T 。
202-4KI T I π=夹具夹具，224K I T I π=-物夹具。
实验二报告正文一、实验名称自整角机实验二、同组成员（必须写）17S三、实验器材（简单列出）1.电源控制屏（MET01）2.自整角机实验装置(ZSZ-1)3.数字示波器四、实验原理（简洁）1.自整角机技术参数发送机型号BD-404A-2接收机型号BS-404A激磁电压220V±5%激磁电流0.2A次级电压49V频率50HZ2.发送机的刻度盘及接收机的指针调准在特定位置的方法：旋松电机轴头螺母，拧紧电机后轴头，旋转刻度盘（或手拨指针圆盘）至某要求的刻度值位置，保持该电机转轴位置并旋紧轴头螺母。
3.接线柱的使用方法本装置将自整角机的五个输出端分别与接线柱对应相连，激磁绕组用L1、L2（L1′、L2′）表示；次级绕组用T1、T2、T3、（T1′、T2′、T3′）表示。
使用时根据实验接线图要求用手枪插头线分别将接线柱连结，即可完成实验要求。
（注：电源线、连接导线出厂配套）。
4.发送机的刻度盘上边和接收机的指针两端均有20小格的刻度线，每一小格为3′，转角按游标尺方法读数。
5.接收机的指针圆盘直径为4cm，测量静态整步转矩=砝码重力×圆盘半径=砝码重力×2cm。
6.将固紧滚花螺钉拧松后，便可用手柄轻巧旋转发送机的刻度盘（不允许用力向外拉，以防轴头变形）。
如需固定刻度盘在某刻度值位置不动，可用手旋紧滚花螺钉。
7.需吊砝码实验时，将串有砝码勾的另一线端固定在指针小圆盘的小孔上，将线绕过小圆盘上边凹槽，在砝码勾上吊砝码即可。
8.每套自整角机实验装置中的发送机、接收机均应配套，按同一编号配套。
9.自整角机变压器用力矩式自整角接收机代用。
10.需要测试激磁绕组的信号，在该部件的电源插座上插上激磁绕组测试线即可。
五、 实验过程（简洁） 1. 测定力矩式自整角发送机的零位误差Δθ2. 测定力矩式自整角机静态整步转矩与失调角的关系T=f （θ）3. 测定力矩式自整角机的静态误差Δθjt4.测定力矩式自整角机的比整步转矩T θ六、 实验结果及分析（重点，详细写）1. 测定力矩式自整角机静态整步转矩与失调角的关系T=f （θ）m ( kg ) 0.01 0.02 0.03 0.04 0.05 0.07 T （N.cm ） 0.20 0.40 0.60 0.80 1.00 1.40θ（deg ） o '66o '1127 o '1621 o '2039 o '259 o '356m ( kg ) 0.09 0.10 0.12 0.13 0.14 T （N.cm ） 1.80 2.00 2.40 2.60 2.80θ（deg ） o '450o '5036 o '6127 o '716 o '773曲线拟合图曲线拟合参数从上图可知，T 和θ的线性度很高，采用直线拟合，得到T 与θ的关系，其中T 的单位为N.cm ，θ的单位为deg ：0.037360.02806T θ=⨯+2. 测定力矩式自整角机的静态误差jt θo 'o 'o '''(512057)/22730jt θ=-= 3. 测定力矩式自整角机的比整步转矩T θ实验分析：1. 测定力矩式自整角机静态整步转矩与失调角的关系为：0.037360.02806T θ=⨯+其中T 的单位为N.cm ，θ的单位为deg 。
2. 测定力矩式自整角机的静态误差为：o '''2730jt θ= 3. 测定力矩式自整角机的比整步转矩为正向：0.006383T θ= 反向：0.008421T θ=实验三报告正文一、实验名称二级直线倒立摆实验二、同组成员（必须写）17S17S17S三、实验器材（简单列出）1.计算机及MATLAB等相关软件；2.固高倒立摆系统的软件；3.固高二级直线倒立摆系统，包括运动卡和倒立摆实物；4.倒立摆相关安装工具。
四、实验原理（简洁）1.建立二级直线倒立摆数学模型对二级直线倒立摆进行数学建模，并将非线性数学模型在一定条件下化简成线性数学模型。
2.系统的MATLAB仿真依据建立的数学模型，通过MATLAB仿真得出系统的开环特性，采取相应的控制策略，设计控制器，再加入到系统的闭环中，验证控制器的作用，并进一步调试。
3.LQR控制器设计与调节实验利用线性二次型最优（LQR）调节器MATLAB仿真设计的参数结果对二级直线倒立摆进行实际控制实验，参数微调得到较好的控制效果，记录实验曲线。
五、实验过程（简洁）1.建立倒立摆系统模型2.直线两级倒立摆MATLAB仿真3.LQR控制器设计及仿真4.直线两级倒立摆LQR控制实验5.将保存的实验数据画出图形，分析实际控制效果与仿真曲线的区别。
六、实验结果及分析（重点，详细写）上图为实验所得到的结果图。
