非常实用的逆变电源原理
逆变电源原理
逆变电源原理逆变电源是一种将直流电转换为交流电的电子设备，它在现代电力系统中起着至关重要的作用。
逆变电源的原理是利用电子器件（如晶体管、场效应管等）来控制直流电的开关，通过高频脉冲宽度调制（PWM）技术，将直流电转换为交流电。
本文将详细介绍逆变电源的工作原理及其应用。
首先，逆变电源的基本工作原理是利用开关管将直流电源分段连接到变压器的原边，通过高频脉冲宽度调制技术控制开关管的导通时间，从而控制输出交流电的频率和幅值。
通过适当的控制开关管的导通时间和断开时间，可以实现输出交流电的调节和稳定。
其次，逆变电源的主要构成包括直流输入端、开关管、变压器、输出滤波电路和控制电路。
直流输入端接收外部直流电源，经过整流和滤波后提供给开关管。
开关管根据控制电路的信号进行开关动作，将直流电源分段连接到变压器的原边。
变压器将输入的直流电转换为需要的交流电，经过输出滤波电路后输出给负载。
逆变电源的应用非常广泛，主要包括工业控制、电力电子变流器、新能源领域（如太阳能、风能等）、电力系统中的UPS（不间断电源）等。
在工业控制中，逆变电源可以将直流电源转换为需要的交流电，满足各种设备的电源需求。
在电力电子变流器中，逆变电源可以将直流电转换为交流电，实现电能的双向传输。
在新能源领域，逆变电源可以将太阳能、风能等可再生能源转换为交流电并接入电力系统。
在UPS中，逆变电源可以在电网断电时立即切换为备用电源，保障设备的稳定运行。
总之，逆变电源作为现代电力系统中不可或缺的一部分，其原理和应用具有重要意义。
通过对逆变电源的工作原理和应用进行深入了解，可以更好地应用于实际工程中，为电力系统的稳定运行和新能源的开发利用提供有力支持。
逆变电源原理

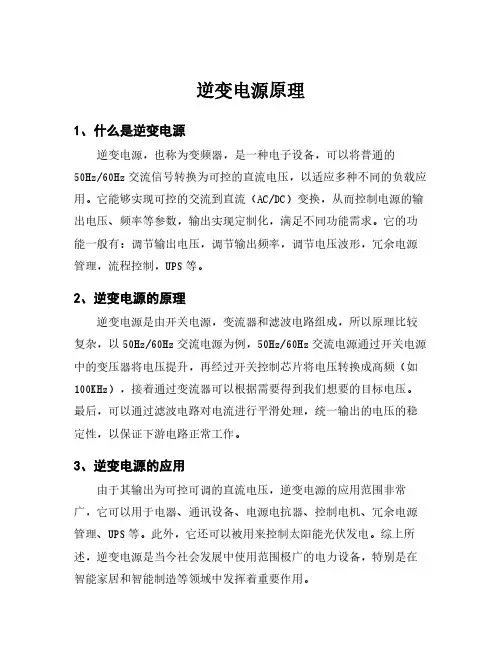

逆变电源原理
1、什么是逆变电源
逆变电源，也称为变频器，是一种电子设备，可以将普通的
50Hz/60Hz交流信号转换为可控的直流电压，以适应多种不同的负载应用。
它能够实现可控的交流到直流（AC/DC）变换，从而控制电源的输出电压、频率等参数，输出实现定制化，满足不同功能需求。
它的功能一般有：调节输出电压，调节输出频率，调节电压波形，冗余电源管理，流程控制，UPS等。
2、逆变电源的原理
逆变电源是由开关电源，变流器和滤波电路组成，所以原理比较复杂，以50Hz/60Hz交流电源为例，50Hz/60Hz交流电源通过开关电源中的变压器将电压提升，再经过开关控制芯片将电压转换成高频（如100KHz），接着通过变流器可以根据需要得到我们想要的目标电压。
最后，可以通过滤波电路对电流进行平滑处理，统一输出的电压的稳定性，以保证下游电路正常工作。
3、逆变电源的应用
由于其输出为可控可调的直流电压，逆变电源的应用范围非常广，它可以用于电器、通讯设备、电源电抗器、控制电机、冗余电源管理、UPS等。
此外，它还可以被用来控制太阳能光伏发电。
综上所述，逆变电源是当今社会发展中使用范围极广的电力设备，特别是在智能家居和智能制造等领域中发挥着重要作用。
逆变电源基本原理
逆变电源基本原理逆变电源是一种将电压转化为不同频率、不同电压或不同波形的电源设备。
其基本原理是通过采取逆变器的技术手段，将直流电源转换为交流电源。
逆变电源的工作原理主要包括以下几个方面：1.整流：首先将交流电源通过整流电路转换为直流电源。
整流电路通常由整流桥组成，整流桥将交流电压的正负半周分别经过二极管整流，然后通过电感滤波电路平滑输出。
2.滤波：经过整流的直流电压仍然存在一定的脉动，需要通过滤波电路进行平滑。
滤波电路一般由电容和电感组成，电容负责对电压进行平滑，电感则负责对电流进行过滤。
3.逆变：经过滤波的直流电压通过逆变器电路进行逆变转换为交流电压。
逆变器电路主要由开关管和控制电路组成。
开关管将直流电压进行开关操作，通过控制开关管的开关时间和频率，产生高频脉宽调制电压信号。
接下来，通过高频变压器将高频脉宽调制电压信号转换为需要的交流电压。
4.输出：通过输出变压器将逆变器电路产生的交流电压进行变压操作，得到需要的输出电压。
同时，通过输出滤波电路对输出电压的波形进行进一步的滤波平滑，减小输出电压的脉动。
逆变电源的控制电路通常由微控制器或专用的控制芯片实现。
控制电路通过对开关管的控制，调整开关操作的频率和占空比，从而实现对输出电压的调节。
逆变电源广泛应用于各个领域，如UPS电源、太阳能逆变器、电动汽车充电器等。
其中，太阳能逆变器是逆变电源应用的一个重要领域。
逆变电源通过将太阳能光伏电池板产生的直流电转换为交流电，能够满足家庭、工业等电力需求。
此外，逆变电源还可以实现电动汽车的充电功能，将家庭用电网交流电转化为适合电动汽车充电的直流电。
总而言之，逆变电源是一种将直流电源转换为交流电源的装置。
通过整流、滤波、逆变和输出等步骤，逆变电源能够将直流电转换为交流电，并通过控制电路调节输出电压、频率和波形。
逆变电源在太阳能逆变器、UPS电源等领域应用广泛。
逆变电源工作原理讲解
逆变电源工作原理讲解逆变电源是一种将直流电转换为交流电的电子设备。
它的工作原理主要包括直流输入、变换器、滤波器和交流输出四个部分。
逆变电源的直流输入是通过直流电源提供的。
直流电源可以是电池、直流发电机或其他直流电源。
直流输入的电压和电流可以根据实际需求进行调整和控制。
接下来，直流输入经过变换器进行转换。
变换器是逆变电源中最核心的部分，它负责将直流电转换为交流电。
变换器的基本构造是一个高频开关和一个变压器。
高频开关以一定的频率开关导通和关断，通过改变导通时间比例来控制输出交流电的电压和频率。
在变换器中，高频开关的导通和关断过程会产生一系列的脉冲信号。
这些脉冲信号经过变压器的升降压作用，形成了交流输出电压。
变压器的绕组比例决定了输出电压的大小。
同时，变压器也能提供电流放大的作用，使逆变电源能够输出较大的电流。
然而，由于变换器产生的输出信号是脉冲信号，其中包含大量的高频成分和噪声。
为了使输出电压更加平稳和纯净，逆变电源还需要添加一个滤波器。
滤波器主要由电感和电容构成，它们能够滤除高频成分和噪声，使输出电压变得更加稳定。
经过滤波器处理后的交流信号就成为了逆变电源的交流输出。
这个交流输出可以供应给各种需要交流电源的设备，如家用电器、工业设备等。
逆变电源的交流输出电压和频率可以根据需要进行调整和控制。
逆变电源的工作原理简单而又复杂，它通过直流输入、变换器、滤波器和交流输出四个部分的协同工作，实现了直流到交流的转换。
逆变电源在现代电子设备中得到了广泛应用，它为各种设备提供了稳定可靠的电源支持，推动了现代科技的发展。
逆变电源工作原理
逆变电源工作原理
逆变电源是一种将直流电转换为交流电的设备。
其工作原理是通过先将输入的直流电转换为高频脉冲，然后经过输出变压器进行电压变换，并通过滤波电路去除脉冲中的高频成分，最终得到稳定的交流输出电压。
具体来说，逆变电源的工作原理如下：
1. 输入电源：逆变电源的输入电源通常是直流电，如蓄电池或直流供电设备。
2. 逆变器：逆变器是逆变电源的核心部件，主要负责将直流电转换为高频脉冲电流。
逆变电源中常用的逆变器电路有单相桥式逆变器和全桥逆变器。
逆变器工作时，通过控制开关管的导通和截止来控制输出电压的大小。
导通和截止的时间间隔决定了输出的高频脉冲的占空比。
3. 输出变压器：逆变器输出的高频脉冲电流经过输出变压器进行变压变换，得到逆变电源的输出交流电压。
输出变压器通常由多个绕组组成，其中一个绕组用于输入高频脉冲电流，其他绕组用于输出不同的电压。
4. 滤波电路：逆变电源的输出脉冲电流中含有很多高频成分，需要通过滤波电路去除这些高频成分，以得到稳定的交流输出电压。
滤波电路通常由电容器和电感器组成，能够将高频信号滤除，只保留所需的低频信号。
通过这样的一系列步骤，逆变电源能够将输入的直流电转换为稳定的交流电输出，常用于需要交流电供电的设备中。
逆变电路工作原理
逆变电路工作原理逆变电路是一种能够将直流电能转换为交流电能的电路。
它常用于电力电子领域，可以实现直流电源向交流负载供电。
逆变电路的工作原理主要通过开关管的开关操作来实现。
逆变电路通常由输入滤波电路、逆变桥电路和输出滤波电路组成。
输入滤波电路用于对输入直流电源进行滤波，消除输入电源中的纹波和噪声。
逆变桥电路是逆变电路的核心部分，它由四个开关管组成，通常为MOSFET或IGBT。
这四个开关管按照一定的时序进行开关操作，通过调整开关管的导通和截止状态，可以实现将直流电源的电压和电流转换为交流电压和电流。
输出滤波电路用于对逆变输出的交流电进行滤波，消除输出电压的纹波。
逆变电路的工作原理可以简单地描述为以下几个步骤：1. 输入滤波：直流电源经过输入滤波电路，滤除输入电源中的纹波和噪声，使得输入电源的电压稳定。
2. 逆变桥电路：逆变桥电路由四个开关管组成，通过对这四个开关管的开关操作，可以实现将直流电源的电压和电流转换为交流电压和电流。
开关管的开关操作由控制电路控制，控制电路根据输出电压的需求和输入电源的变化情况，调整开关管的导通和截止状态。
3. 输出滤波：逆变输出的交流电经过输出滤波电路，滤除输出电压的纹波，使得输出电压稳定。
逆变电路的工作原理可以通过以下示意图更直观地理解：```+---------+ +---------+| | | |+--+---+ | | +---+--+| | | | | || | | | | || +-----+-----+-----+ || | | | | || | | | | || | | | | || | | | | |+------+-----+-----+-----+------+输入滤波逆变桥输出滤波```在实际应用中，逆变电路可以根据需求进行不同形式的设计。
常见的逆变电路包括单相逆变电路和三相逆变电路。
单相逆变电路适用于单相交流负载，而三相逆变电路适用于三相交流负载。
应急逆变电源工作原理
应急逆变电源工作原理一、引言随着现代信息技术的飞速发展，电力供应的稳定性对各种设备运行的重要性日益凸显。
在实际情况中，电力供应经常会受到各种因素的影响，如自然灾害、设备故障、电网故障等，导致电力中断或波动，给设备的正常运行带来了极大的挑战。
为了应对这些问题，应急逆变电源作为一种重要的备用供电设备，得到了广泛应用。
本文将从应急逆变电源的工作原理出发，对其原理及关键部分进行详细介绍。
二、应急逆变电源的概念及应用应急逆变电源是指在电力系统发生故障或停电时，通过储能元件（如蓄电池）将直流电转换为交流电，为负载提供持续、稳定的电源供应的设备。
它通常被广泛应用于各类敏感电子设备、医疗设备、通信设备等需要连续供电的场合。
三、应急逆变电源的工作原理及关键部分1. 输入直流电源在正常工作状态下，应急逆变电源通常接收来自交流电源或其他直流电源转换而来的直流电源。
这个直流电源会通过一系列保护电路和电源管理电路进行预处理，以确保输入电流的稳定性和安全性。
2. 蓄电池应急逆变电源通常会搭载蓄电池，用于在主电源故障时提供备用电源供应。
蓄电池需要在正常工作状态下不断地进行充电，以保证在需要时能够提供足够的电能。
3. 逆变器逆变器是应急逆变电源的核心部件之一，它负责将储能元件中的直流电转换为交流电。
逆变器通常采用高频PWM技术，通过精确的控制电路，将直流电源转换为纯正弦交流电。
这样的稳定的交流电源可以有效地保证设备的正常运行。
4. 控制器控制器是应急逆变电源中的大脑，它对整个逆变系统进行监测和控制。
控制器会根据输入信号、电池状态、负载需求等因素，自动调整逆变器的输出频率、电压等参数，以保证输出的电源质量和稳定性。
5. 输出交流电源经过逆变器和控制器的处理，最终会得到稳定、纯正弦的交流电源。
这个交流电源会经过输出接口，连接到需要供电的设备上，为设备的正常运行提供必要的电源支持。
通过以上工作原理的分析，我们可以清晰地了解到应急逆变电源的工作流程。
非常实用的逆变电源原理
二、逆变电源工作原理
三、电路中的关键器件 四、其它相关功能电路
一、逆变电源的定义及分类
定义
逆变电源也称逆变器，它是将直流电能 转变成交流电能的换能装置，是太阳能，风力 发电中的一个重要部件。 总的来说，逆变电源就是通过半导体功 率开关器件的开通和关断作用，把直流电能转 变成电流电能的一种变换装置，是整流变换的 逆弦波逆变器
阶梯波逆变器 按输出电压波形分类 推挽逆变器
三相逆变器
多相逆变器 按输出交流电相数分类 低频逆变器
半桥逆变器
全桥逆变器 按主电路拓扑结构分类
中频逆变器
高频逆变器 按输交流电频率分类
二、逆变电源工作原理
供电系统 电子功率开关系统 变压器 输出整流
辅助电源
电子控制系统
5、吸收和保护电路 吸收电路主要用于保护逆变电源的主功率 器件不会由于异常情况损坏，使其安全可靠地 工作。 由于逆变电源在工作时存在各种隐患，为了 保证人身和电源的安全，需要配备各种保护电 路，并要求保护电路的控制灵敏、及时、安全、 可靠。 公司的焊接电源的保护电路主要包括输入 过压（欠压）保护、缺相保护、输入过流保护、 温度过热保护等。
3、整流滤波电路 高压整流滤波电路由一个桥式整流电路和 高压电解电容组成。把220V交流市电转换成31 0V直流电，或是将380V的工业用电转换成540V 直流电。
4、辅助电源电路 辅助电源电路的作用是给控制电路和驱动 电路提供稳定的低压电源，保证控制电路和驱 动电路稳定、可靠地工作。 公司现有的辅助电源需能够提供+24V、± 12V、+5V这几组稳压直流电，且需要保证足够 的输出功率。
2、变压器 逆变电源中常用的主变压器铁芯采用三种 材料：硅钢片、铁氧体、微晶态铁芯或超微晶 铁芯。其中，硅钢片为0.3mm厚的冷轧硅钢片， 用于早期的晶闸管逆变电源，工作频率为2~3k Hz，在MOSFET和IGBT的逆变电源中采用的是铁 氧体或微晶铁芯，工作频率在20kHz以上。 公司的弧焊逆变电源的变压器以铁氧体和 超微晶磁芯为主。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、逆变电源工作原理
三、电路中的关键器件 四、其它相关功能电路
一、逆变电源的定义及分类
定义
逆变电源也称逆变器，它是将直流电能 转变成交流电能的换能装置，是太阳能，风力 发电中的一个重要部件。 总的来说，逆变电源就是通过半导体功 率开关器件的开通和关断作用，把直流电能转 变成电流电能的一种变换装置，是整流变换的 逆过程。
检测电路
给定电路 逆变电源基本组成框图
三、电路中的关键器件
1、功率开关元件 功率开关元件是逆变电源的核心部件，目 前使用较多的有达林顿晶体管（GTR），功率 场效应管（MOSFET），绝缘栅晶体管（IGBT） 和可关断晶体管（GTO）等。
MOSFET 在小容量低压系统中使用较多的器件为 MOSFET，因为MOSFET具有较低的通态压降和较 高的开关频率； 优点：开关频高 不足：通过电流较小 IGBT 在高压中容量系统中一般均可采用单管 IGBT和IGBT模块，耐压较高，可抵御环境高压 的影响。 优点：通过电流大 不足：开关频率低
2、变压器 逆变电源中常用的主变压器铁芯采用三种 材料：硅钢片、铁氧体、微晶态铁芯或超微晶 铁芯。其中，硅钢片为0.3mm厚的冷轧硅钢片， 用于早期的晶闸管逆变电源，工作频率为2~3k Hz，在MOSFET和IGBT的逆变电源中采用的是铁 氧体或微晶铁芯，工作频率在20kHz以上。 公司的弧焊逆变电源的变压器以铁氧体和 超微晶磁芯为主。
5、吸收和保护电路 吸收电路主要用于保护逆变电源的主功率 器件不会由于异常情况损坏，使其安全可靠地 工作。 由于逆变电源在工作时存在各种隐患，为了 保证人身和电源的安全，需要配备各种保护电 路，并要求保护电路的控制灵敏、及时、安全、 可靠。 公司的焊接电源的保护电路主要包括输入 过压（欠压）保护、缺相保护、输入过流保护、 温度过热保护等。
分类பைடு நூலகம்
方波逆变器 单相逆变器
正弦波逆变器
阶梯波逆变器 按输出电压波形分类 推挽逆变器
三相逆变器
多相逆变器 按输出交流电相数分类 低频逆变器
半桥逆变器
全桥逆变器 按主电路拓扑结构分类
中频逆变器
高频逆变器 按输交流电频率分类
二、逆变电源工作原理
供电系统 电子功率开关系统 变压器 输出整流
辅助电源
电子控制系统
四、其它相关功能电路
1、EMC电路 EMC(Electro Magnetic Compatibility )即 为电磁兼容性，包括EMI(电磁干扰)和EMS（电 磁抗干扰）。 功能：滤除由电网进来的各种干扰信号，防止 电源开关电路形成的高频扰窜电网。
2、PFC电路 PFC（Power Factor Correction）即“功 率因数校正”，主要用来表征电子产品对电能 的利用效率。功率因数越高，说明电能的利用 效率越高。 功率因数≠效率 无PFC电路的两相供电逆变电源的功率因数 为0.7左右，三相供电逆变电源的功率因数为0 .9左右。PFC有两种，一种是无源PFC（也称被 动式PFC），一种是有源PFC（也称主动式PF C）。
3、整流滤波电路 高压整流滤波电路由一个桥式整流电路和 高压电解电容组成。把220V交流市电转换成31 0V直流电，或是将380V的工业用电转换成540V 直流电。
4、辅助电源电路 辅助电源电路的作用是给控制电路和驱动 电路提供稳定的低压电源，保证控制电路和驱 动电路稳定、可靠地工作。 公司现有的辅助电源需能够提供+24V、± 12V、+5V这几组稳压直流电，且需要保证足够 的输出功率。
