吉博力同层排水系统专业施工方案及技术措施
吉博力同层排水系统p
吉博力同层排水系统的特点●吉博力使用的管道系统为吉博力HDPE高密度聚乙烯管材，这种管材是按吉博力的标准由吉博力集团工厂特别制造生产的。
该管道具有很强的防腐性能，不易堵塞。
安装上采用热熔连接，完全防漏。
另外它还具有抗热胀冷缩，抗高压，耐无损等诸多卓越品质。
●在八层以上的高层建筑中，用于连接排水支管与立管的不是三通，而是“苏维脱”，它是吉博力独家研发的管道配件，－可同时连接6根支管，从而减少立管的数量；－其内部设有水流阻隔器，能保证每根支管的水流都你能沿一定的方向畅行无阻，同时还能减缓水流速度，保证气压在管道中始终处于平衡状态，从而能取代通气管的作用；－同一楼层内可同时连接50个坐便器。
●同层排水对洁具的安装有特殊的要求，而吉博力已经有相当完善的隐蔽式安装系统与之相配套。
●吉博力的管道系统一般采用墙前安装，这样可避免对建筑墙体造成破坏，而且二次装修时也能很方便地改变管道布局。
●吉博力有专用于同层排水的横排水地漏。
和其它各种洁具的特殊存水弯，这些存水弯不仅能隔离臭气，同时还能作为同层排水系统的检修口。
●对于任何排水系统而言，杜绝渗漏都是至关重要的。
因为污水渗漏不仅会引起维修上的麻烦，而且还可能导致病菌的滋生和交叉感染。
吉博力同层排水系统从产品质量和安装工艺上来说是全密封性的，因此绝对不会发生污水渗漏的现象。
2.与降板式同层排水的比较降板式同层排水的做法是：将卫生间的地板下降一定的高度，排水支管沿地面排放，也是在同一楼层内与立管相连，然后再在管道上铺设装饰层。
降板的优点在于：●不需要砌假墙，管道被隐藏在地板下●洁具仍可使用地排水式，选择范围较广●地漏也可采用传统式降板的缺点在于：●降板在建筑结构上难度非常高●降低了卫生间的高度●装饰层的承重要求也相当高●如果管道在楼板下发生漏水，就必须将卫生间的地板全部撬开，难度较拆假墙要高得多，而且当装饰层与真实地板间充满水的时候，有相当的重量，此时再加上降板结构本身的不安全因素，就可能导致“灭顶之灾”3.与PVC同层排水的比较目前国内市场的排水管道多采用PVC管道，PVC管道同样可用于同层排水系统中与吉博力HDPE管材相比其优点在于：●价格便宜●不需要特殊的安装工具，其施工方法已为所有施工人员所熟悉但其缺点也是显而易见的：●其连接方式采用胶水连接，这对于隐蔽式安装系统来说，有漏水的隐患，不可靠●管道寿命短●噪音大●不环保，燃烧时会释放有毒气体4. 与其它同层排水供应商的比较目前国内市场上的其它同层排水供应商只是将管道提升到上一个楼层内，但作为一个完整系统，如果只改变管道，而不对其它周边产品作相应的调整，就会使该系统成为累赘。
吉博力排水系统
吉博力排水系统一、同层排水系统：传统的同层排水系统是指降板同层排水系统，虽然解决了普通排水系统支管在下层住户造成漏水维修困难和噪声的问题，但降板同层排水系统一旦漏水在本层垫层中，维修起来还是非常麻烦，且污水长期浸泡在垫层中，给室内环境带来了很大污染。
吉博力排水系统采用吊挂式洁具，节省空间，吊挂后式排水马桶可节省5公分左右，且与地面不接触，无卫生死角；水箱很薄，只需18-22公分，马桶可与妇洗器连接使用。
给排水管采用HDPE管，热熔连接或者内焊管箍连接（若无操作空间则采用此方式，但价格贵），支管到立管坡度可以做到1%，如果三通加苏维脱水气平衡管件，立管可不设通气管；HDPE管（物理连接）无法与PVC管（化学胶水腐蚀连接）连接，可与铸铁管连接（之间用W型抱箍连接）。
马桶框架起到为马桶承重的作用，与结构墙连接或者采用天地龙骨连接，先做框架再做防水，因马桶及框架后期都做在假墙内，因此一般项目在假墙内不再单做防水。
水箱冲洗板可根据客户需要进行DIY，价格差异较大。
坐便器水箱阀体经过12万次试验，采用EPDF胶圈，质量有所保证，如需对暗水箱进行维修，冲洗板可兼当维修口，打开冲洗板，将阀体取出即可进行维修。
地漏高度为10公分，其中水封5公分，预留5公分坑位，一般为DN50的排水管，走在结构层之上，若坡度跨度过长，需要局部降板5-7-8公分，有用于薄地面的特殊地漏，但地漏距立管有固定距离，为50-60公分，不能改变。
在与设计院的配合中，吉博力公司负责从初设到节点大样图的设计，但要和设计院针对结构垫层、立管位置提前进行沟通。
在与精装配合中，吉博力公司有固定的施工队伍，但主要做现场监督，现场施工多由总包单位来做。
现场常驻2名专人，一名工程师一名协调人员。
费用：除去二次精装配合，一个卫生间（包括：1个立管、一个排气管、2个地漏、支管、水箱）约3000元。
二、雨水虹吸排水：满流管排水为虹吸排水，排水速度可达0.7m/s，可迅速排水，水占管路面积70-80%即可达到虹吸排水的要求，干管不需坡度，以积累雨水达到瞬间满管流状态。

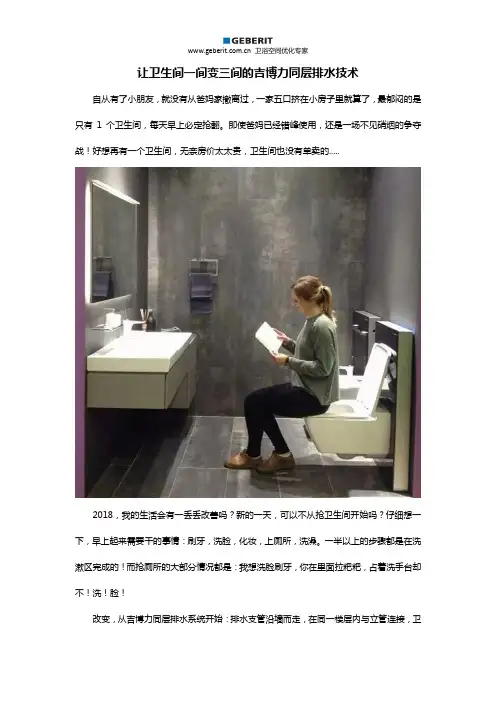

让卫生间一间变三间的吉博力同层排水技术
让卫生间一间变三间的吉博力同层排水技术自从有了小朋友，就没有从爸妈家撤离过，一家五口挤在小房子里就算了，最郁闷的是只有1个卫生间，每天早上必定抢翻。
即使爸妈已经错峰使用，还是一场不见硝烟的争夺战！好想再有一个卫生间，无奈房价太太贵，卫生间也没有单卖的.....
2018，我的生活会有一丢丢改善吗？新的一天，可以不从抢卫生间开始吗？仔细想一下，早上起来需要干的事情：刷牙，洗脸，化妆，上厕所，洗澡。
一半以上的步骤都是在洗漱区完成的！而抢厕所的大部分情况都是：我想洗脸刷牙，你在里面拉粑粑，占着洗手台却不！洗！脸！
改变，从吉博力同层排水系统开始：排水支管沿墙而走，在同一楼层内与立管连接，卫
生洁具的位置随需而定，不再受限！吉博力同层排水系统，让你的卫生间1间变2间！台盆随心移位，挪出卫生间，形成独立洗漱区，洗漱和如厕沐浴可以同时进行。
还可以更好吗？当然！吉博力排水技术，让你的卫生间1间变3间！管道沿墙而走，马桶再也不受到坑位限制，马桶移位让它独立出来变单独的马！桶！间！如厕，洗澡，洗漱，3人可以同时进行。
5个人3个卫生间.......突然觉得都有点多了呢！。
吉博力同层排水技术
吉博力同层排水技术同层排水技术在我国应用日益广泛，预计同层排水技术将成为排水管道敷设方式的主流。
本文就同层排水三种类型最具代表性的隐蔽式安装系统作一扼要介绍。
一、同层排水技术在我国的应用同层排水技术在我国应用广泛，记得1964年我们在首都机场候机楼扩建工程的配套工程中就曾采用过同层排水技术。
当时的初衷是：排水横管在楼板下敷设，每当春季空气湿度大时，存水弯处的管外壁会结露，凝结水下滴在大便器位置，给人以污水管道漏水的错觉，十分讨厌。
当时沿用的解决办法是在存水弯下方悬挂排水槽，将凝结水引向别处，但这种简易办法影响观瞻，有识之士有鉴于此，开始研制中国方式的同层排水技术。
当时在工程中采用的同层排水技术系从改进卫生器具着手，蹲式大便器采用无前置档板，两侧带翼状踏板的超薄型蹲式大便器，由建工部北京工业建筑设计院和唐山陶瓷厂共同研制开发；坐式大便器采用后排出口坐式大便器，用提高卫生间地面标高来解决排水横管地上敷设问题，也采用在排水横管外砌筑砌体用以隐蔽管道。
为使首都机场工程取得预期效果，当年曾先期在北京工业建筑设计院的单身宿舍（现为广建宾馆）二楼进行试点工作，并取得良好效果，但不无遗撼的是，在机场工程竣工验收之后，同层排水技术由于文革和北京工业建筑设计院的解体等多种原因而未能继续深化和发展。
改革开放以后，由于商品房的出现，住宅私密性的强调和发达国家先进技术的引进，以及以人为本理念的体现，同层排水技术在新的环境、新的起点和新的高度重新被提出并得以实施，重新引起建筑给水排水专业人员的极大关注。
可以认为在不久的将来，同层排水技术将成会住宅和公共建筑排水管道敷设方式的主流。
同层排水技术或称为上排水敷设方式，其特点是排水横管在楼板下敷设，卫生器具排水管不穿越楼板，只有排水立管穿越楼板，管道的维护和检修在设置卫生器具的同层进行，不需要到下一层去清通排堵，不干扰下层住户。
二、同层排水技术的三种型式同层排水技术目前主要有三种型式：1．以吉博力房屋卫生设备工程技术有限公司隐蔽式安装系统为主要特点的同层排水技术；2．以日本排水集水器为主要特点的同层排水技术；3．以我国不降板或局部降板形式为主要特点的同层排水技术。
GEBERIT-同层排水1
Topic, Date, Name of Speaker File Name
Slide 5
System advantage – no damage to building structure 同层排水系统优点-不破坏建筑结构 同层排水系统优点 不破坏建筑结构
不破坏建筑结构 不破坏建筑结构
No damage to building structure
Topic, Date, Name of Speaker File Name
Slide 3
System Components 同层排水系统组成
The walldrainage system consists of:
-back to wall toilet with DUOFIX consealed cistern 隐藏式水箱及后排座厕 -other sanitary facilities 其它卫生器具 -Traps for every facility 连接每个卫生器具的存水弯 -branchpipes on the floor 楼板上的支管 -prewall system -墙前安装系统 墙前安装系统
浴缸落水 脸盆落水
洗衣机或洗碗机存水弯
淋浴房落水
Topic, Date, Name of Speaker File Name Slide 19
地漏
Back to main page
System Reliability & Stability 同层排水系统的可靠性
Topic, Date, Name of Speaker File Name
Topic, Date, Name of Speaker File Name
Slide 9
System advantage – Industrialized installation 同层排水系统优点-工业化安装 同层排水系统优点 工业化安装
吉博力同层排水介绍
29
吉博力同层排水设计步骤
步骤1： 平面图设计
一. 平面图设计 1. 确定排水单立管位置。 2. 确定卫生间洁具的布置。 3. 设计排水横支管，一般为污 废合流，所有弯头都应为45度， 三通为Ｙ型，管道沿墙敷设连接 至立管。 4. 确定地漏的位置，一般设置 在管道井附近，直接连至排水立 管。 5. 尊重设计师思路，总平面图 布置按照原有管道设计走向。
13
吉博力同层排水系统优点
假墙背后的秘密
同层排水系统介绍－综合篇 Frank Chen
14
吉博力同层排水系统优点 吉博力会变脸的面板
同层排水系统介绍－综合篇 Frank Chen
15
吉博力同层排水系统优点
优点2：完全防渗漏 ，与建筑同寿命
吉博力管材管件由完全 相同的优质原材料制成。 热熔后管材件连接处能 彻底融为一体。完全避 免日后的渗漏隐患。
6
建筑给排水设计规范
住宅作为商品进入房地产市场以来，住宅即作为业主 的私有空间，有拒绝他人进入的权利，如下排式卫生 器具一旦堵塞、漏水，维修即成问题。
因此，住宅排水管道同层布置设计，在新的环境、新的历史条件 和新的要求下，已成为一个迫切的研究课题，重新引起设计人员 、开发商的关注和重视。可以预见在不久的将来，同层排水技术 将会成为住宅和公共建筑排水管道的主要敷设方式。
传统安装方式
吉博力墙前安装方式
同层排水系统介绍－综合篇 Frank Chen
壁厚为17.5cm的墙壁 埋入3cm深的水平管 槽所产生的张力会增 加一倍，可能会导致 墙体开裂。
施工简单方便不 会破坏任何建筑 结构
同层排水施工方案
同层排水施工方案1. 引言同层排水是指在同一层楼内进行的排水系统施工，主要用于排除污水和废水。
合理的同层排水施工方案可以确保排水系统的正常运行，并提供一个舒适和安全的居住环境。
本文档将详细介绍同层排水施工的步骤和注意事项。
2. 施工准备在开始同层排水施工之前，需要进行一系列准备工作：•编制详细的施工方案：包括施工流程、材料清单以及工期计划等。
•购买所需材料和设备：根据施工方案，采购排水管道、排水设备、阀门等。
•组织施工人员：根据工期计划，安排施工人员的工作和休息时间。
•清理施工场地：清除施工场地上的障碍物，确保施工顺利进行。
3. 施工步骤3.1 定位和预留空间首先，需要确定排水设备的位置和排水管道的走向。
根据建筑平面图和系统设计图纸，找到合适的位置进行预留空间。
预留空间的大小应根据设备的尺寸和维护需求来确定。
3.2 安装排水管道根据设计图纸和设备的位置，开始安装排水管道。
施工人员应按照设计要求，使用合适的排水管材料进行连接和固定。
注意管道的坡度和排水方向，确保排水顺畅。
3.3 安装排水设备安装排水设备前，需要先进行设备的测试和检查。
确保设备正常运行，并根据设备的安装要求进行固定和连接。
安装过程中要注意设备的位置和高度，以便于后续的维护和维修。
3.4 进行压力测试在排水系统安装完成后，进行压力测试以确保系统的密封性和稳定性。
压力测试可使用专用工具进行，根据测试结果进行必要的调整和修正。
3.5 进行排水试运行在压力测试通过后，进行排水系统的试运行。
通过向系统中注水并排放，测试系统的排水能力和运行稳定性。
如发现任何问题，需要及时进行调整和修复。
4. 施工注意事项在同层排水施工过程中，需要注意以下事项：•严格遵守相关的安全规范和施工标准，保证施工操作的安全性和质量。
•按照设计要求和施工方案进行施工，不得擅自改变排水管道的走向和位置。
•施工过程中，注意排水管道的连接和固定，确保排水系统的稳定性和密封性。
•对于特殊位置和设备，根据需要增加防水措施，防止污水泄漏和污染环境。
吉博力同层排水系统专业施工方案及技术措施
吉博力同层排水系统专业施工方案及技术措施1、管道系统管道采用HDPE，管材寿命理论上计算100年，目前欧洲早期使用年限已经有50年，未发生任何问题，管道内壁采用特殊镀膜技术，有效防止污垢沉积堵塞，保证排水性能。
目前国内常见的HEPE管道基本都是带蓝色或黄色条纹给水管道，其主要性能是给水耐压，伸缩系数大，材质过软，用在排水时经常发生变形或污垢堵塞等问题。
GEBERIT高密度聚乙烯（HDPE）管道采用北欧化工PE80混配料（黑料）为原料，是专用的排水管道，统一的压力等级，采用热熔连接。
管道承压不小于0.4MPA,抗负压-0.08MPA。
HDPE管道是软性材料，E弹性模量很低，它能限制以固体为载体的声音传播，能隔离以空气为载体的声音传播。
其无与伦比的防噪音性能是其他管材望尘莫及的。
HDPE管材在制造完后，经过热水回火处理，使其伸缩率≤1.0%。
该回火工艺减小了管道连接点所承受的机械强度，保证电焊管箍连接所需要的高精度要求。
因管材伸缩率小，故采用变形矫正的方式来调节热涨冷缩，而不采用伸缩节，减小了系统的漏点，保证了系统的气密性。
HDPE管道公称直径从40mm至315mm，单位长度为5m，管子密度为955kg/m3,比水还轻。
具有抗冲击、耐腐蚀、灵活的连接方式、耐磨损耐酸碱、化学性好、耐热水、柔韧性佳、耐寒性好、质量轻以及安装方便的特点。
在环保性能上有ISO14001认证。
从生态角度说，聚乙烯（PE）是由简单的碳、氢元素组合而成的，对人体、动物、植物无害；在处理焚烧过程中不会产生毒气；在生产、制造和运输过程中，消耗较少的能源。
HDPE管道配件有：束接、检查口、电焊管箍连接件、弯头、三通、防火套管、防水套管、管卡等，保证系统的气密性。
弯头部位皆采用两个45。
弯头组成一个90。
弯头；三通部位，采用Y型45。
三通，保证水力工况状况良好。
另外，HDPE管道和配件皆为欧洲原装进口。
管材及配件符合GB/T3682、GB/T1033、GB/T1040、GB/T6111标准，且进行过专业测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉博力同层排水系统专业施工方案及技术措施
1、管道系统
管道采用HDPE，管材寿命理论上计算100年，目前欧洲早期使用年限已经有50年，未发生任何问题，管道内壁采用特殊镀膜技术，有效防止污垢沉积堵塞，保证排水性能。
目前国内常见的HEPE管道基本都是带蓝色或黄色条纹给水管道，其主要性能是给水耐压，伸缩系数大，材质过软，用在排水时经常发生变形或污垢堵塞等问题。
GEBERIT高密度聚乙烯（HDPE）管道采用北欧化工PE80混配料（黑料）为原料，是专用的排水管道，统一的压力等级，采用热熔连接。
管道承压不小于0.4MPA,抗负压-0.08MPA。
HDPE管道是软性材料，E弹性模量很低，它能限制以固体为载体的声音传播，能隔离以空气为载体的声音传播。
其无与伦比的防噪音性能是其他管材望尘莫及的。
HDPE管材在制造完后，经过热水回火处理，使其伸缩率≤1.0%。
该回火工艺减小了管道连接点所承受的机械强度，保证电焊管箍连接所需要的高精度要求。
因管材伸缩率小，故采用变形矫正的方式来调节热涨冷缩，而不采用伸缩节，减小了系统的漏点，保证了系统的气密性。
HDPE管道公称直径从40mm至315mm，单位长度为5m，管子密度为955kg/m3,比水还轻。
具有抗冲击、耐腐蚀、灵活的连接方式、耐磨损耐酸碱、化学性好、耐热水、柔韧性佳、耐寒性好、质量轻以及安装方便的特点。
在环保性能上有ISO14001认证。
从生态角度说，聚乙烯（PE）是由简单的碳、氢元素组合而成的，对人体、动物、植物无害；在处理焚烧过程中不会产生毒气；在生产、制造和运输过程中，消耗较少的能源。
HDPE管道配件有：束接、检查口、电焊管箍连接件、弯头、三通、防火套管、防水套管、管卡等，保证系统的气密性。
弯头部位皆采用两个45。
弯头组成一个90。
弯头；三通部位，采用Y型45。
三通，保证水力工况状况良好。
另外，HDPE管道和配件皆为欧洲原装进口。
管材及配件符合GB/T3682、GB/T1033、GB/T1040、GB/T6111标准，且进行过专业测试。
吉博力HDPE管道参数如下（各项性能详见管道检测报告）：
2. 施工工艺流程
3. 施工步骤
整个工艺流程主要是管道系统的安装，下面主要讲述管道系统的安装（1）管道的安装
管道安装工程根据特点，结合现场具体情况，合理按排施工顺序。
管道连接方法：
①对焊连接
这种焊接是一种最简单的管件连接方法，它为整个系统的预制安装提供了许多方便有利的前提条件；HDPE管材用此方法焊接时不需其它部件。
焊接步骤：
A 检查焊接板的温度。
在绿灯亮之前，不要开始焊接过程。
B 一开始，用力把相同管径的两段管道焊接面顶在焊接板上，然后，放松地握住管道。
仔细地观察整个焊接熔化过程。
C 当焊接面凸出处的大小与要求相关产品相符时，同时取下两边的焊接管道，并迅速把焊接面用力碰拢。
D 慢慢地加压直到达到要求的压力。
用力压住管道，保持大约30秒直到焊接接缝处冷却。
不能用冷水或其它的冷的物体加速管道的冷却。
以下是完成一个完美的焊接过程所需要的条件：
✧保持焊接部位及焊接工具板的清洁度
✧正确的焊接板焊接温度
✧焊接连接过程中施加正确的力焊接
✧切断面必须是垂直的90°
对焊只占据了很小的断面空间，焊接边缘不会干扰管道，事实上管道内部横截面没有任何变化。
焊接分布面是十分复杂组合在一个很小的面层上，所以它不浪费丝毫的管材。
通过对焊连接法，管子长度和弯头连接处都得到充分利用。
目测焊接面质量的方法：
② 电焊管箍的连接
适用于管径从Ø40至315mm 的管件连接，该连接方法的性能特点： ✧ 刚接的，不可拆装 ✧ 抗拉力
正确 错误 偏离了轴线
在开始焊接时 施加的压力太大
焊接加热温度不稳定
连接步骤：
A 把管道及配件嵌入管箍连接件内。
B 接通电熔焊机，开始焊接过程。
C 当《END》信号显示灯亮起时，切断电熔焊机。
热量显示器会从白色转为黑色。
D 考虑安全起见，安装结束以后，可下Ø40-160mm的电焊管箍连接件上的电源连接插孔。
电焊管箍对操作空间要求不高，在无法使用对焊连接的情况采用电焊管箍连接。
此种连接方法广泛用于现场焊接、改装、加补安装、修补。
基于常规的箍套装配原理，易于使用，连接可靠、简单、快捷。
由于加热区和熔化区分开，那么管箍中央也不存在电阻，所以使用起来十分安全。
管道的另一头没有被加热，那个区域相对来说实际上还是冷的，这使得管道的收缩相抵消，从而使得管道的牢固度更为加强。
要求的电焊压力值的取得是基于加热时管箍的收缩作用。
加热时，压力均匀的分布在焊接面上。
加热的收缩作用同样引起管径尺寸在容限范围内的变化。
如管路系统需改装或做一些早期的修改工作,电焊管箍就能通过取下中间的止动圈而滑动起来。
判断电焊管箍是否连接正确如下图所示：
通常按照立管—水平管的顺序进行施工，能够预制的尽量预制，以加快施工进度。
按照设计的管段长度和配件类型逐段进行安装连接，用管卡及时把管道固定牢固，并按规范要求安装固定点。
（2）水箱安装
水箱安装流程
现场水箱安装实图（3）假墙安装隐蔽式支架安装
工程师进行设计固定支架安装
同层排水管道安装给水系统安装表面装饰
卫生间假墙由装饰公司完成，建议如下做法：
a
采用轻钢龙骨结构+防潮石膏板
b
采用轻质砖块砌墙
⏹轻钢龙骨+防潮石膏板的假墙结构示意图
附图：卫生间假墙施工说明
⏹轻质砖块的假墙结构示意图
附图：卫生间假墙施工说明
（4）系统调试：
检测验收内容：
管道安装过程中，必须对安装进行检查，核对管径和布置是否与设计图一致，连接质量、大小头朝向以及管道固定是否符合吉博力的质量要求及规定，如设计和实际施工有变化，应及时通知吉博力应用工程师，讨论相应的施工方案。
管道安装结束后，吉博力公司会派专家对整个系统进行验收，以确保系统的
安全和可靠性。
管道安装结束后，还应按设计和规范要求进行通水试验及通球试验，内暗装或埋地的排水管道在隐蔽前必须做灌水试验。
