风冷盘管冷凝器计算LNPG001
冷凝器热量及面积计算公式
冷凝器热量及面积计算公式冷凝器是一种将气体或蒸汽通过冷却转化为液体的设备。
在工业领域中，冷凝器通常用于冷却和凝结过程中的热量交换。
冷凝器的热量和面积计算公式是根据热传导和传热理论得到的，并且可以根据具体的设计参数进行调整。
以下是冷凝器热量和面积计算的一般公式及步骤。
1.冷凝器热量计算：冷凝器的热量计算需要考虑到两部分：冷凝器进口的热量和冷凝器出口的热量。
冷凝器进口热量计算公式：Q_in = m * c * (T_in - T_sat)其中，Q_in 是冷凝器进口的热量（单位为瓦特），m 是冷凝器进口的质量流量（单位为千克/秒），c 是流体的比热容（单位为焦耳/千克·摄氏度），T_in 是冷凝器进口的温度（单位为摄氏度），T_sat 是冷凝温度（单位为摄氏度）。
冷凝器出口热量计算公式：Q_out = m * c * (T_out - T_sat)其中，Q_out 是冷凝器出口的热量（单位为瓦特），T_out 是冷凝器出口的温度（单位为摄氏度）。
冷凝器的总热量可以通过将进口热量与出口热量相加得到：Q_total = Q_in + Q_out2.冷凝器面积计算：冷凝器的面积计算需要考虑到热传导和传热系数。
冷凝器面积计算公式：A = Q_total / (U * ΔT_lm)其中，A 是冷凝器的表面积（单位为平方米），U 是总传热系数（单位为瓦特/平方米·摄氏度），ΔT_lm 是温差的对数平均值（单位为摄氏度）。
总传热系数（U）可以通过考虑壳程和管程中传热系数（h_shell,h_tube）和管壁的热传导系数（k_tube）得到：1/U = 1/h_shell + Δx/k_tube + 1/h_tube其中，Δx是管壁的厚度（单位为米）。
温差的对数平均值（ΔT_lm）可以通过进口温度和出口温度计算得到：ΔT_lm = (ΔT_1 - ΔT_2) / ln(ΔT_1 / ΔT_2)其中，ΔT_1是冷凝器的进口温度和冷凝器温度的差值（单位为摄氏度），ΔT_2是冷凝器的出口温度和冷凝器温度的差值（单位为摄氏度）。
计算风冷冷凝器蒸发器计算
计算风冷冷凝器蒸发器计算
风冷冷凝器是一种常见的冷却设备，被广泛应用于空调、冷冻机组、制冷设备等领域。
下面将详细介绍风冷冷凝器的计算方法。
1.计算风冷冷凝器的热负荷：
热负荷是指在一定时间内，待冷却物质从其中一温度降低到另一温度所需要吸收的热量。
计算风冷冷凝器的热负荷需要考虑以下几个因素：-待冷却物质的初温和终温
-待冷却物质的质量或流量
-待冷却物质的比热容
热负荷=待冷却物质的质量/流量*待冷却物质的比热容*(终温-初温)
2.计算风冷冷凝器的冷却水需要量：
将热负荷转化为冷却水需要量时，需要考虑待冷却物质的温度变化速率，以及风冷冷凝器的传热效率。
冷却水需要量=热负荷/(待冷却物质的温度变化速率*传热效率)
3.计算风冷冷凝器的湿球温度及风速：
湿球温度和风速是影响风冷冷凝器传热效果的重要参数。
可以通过实验或模拟计算来确定最佳的湿球温度和风速。
4.计算风冷冷凝器的面积：
风冷冷凝器的传热面积是决定其传热效果的重要因素。
可以通过以下公式计算风冷冷凝器的面积：
面积=热负荷/(传热系数*温差)
其中，传热系数可以根据风冷冷凝器的类型和设计参数进行估算，温差取冷却水进出口温差。
5.计算风冷冷凝器的风量及排风面积：
风冷冷凝器的风量是指通过风扇传输的空气流量，可以通过以下公式计算：
风量=面积*风速
排风面积可以根据风量和风速来计算，具体方法可以根据实际情况采用不同的计算模型。
冷凝器计算
空气侧表面传热系数 管内凝结的表面传热系数
Q0 tk t0 ta1 ta2 db
δf sf s1 s2＝s1*1.732/2
Cpa λa νa ρa
θm＝（ta2－ta1）/ln【（tk－ta1）/（tk－ta2）】 ta2－ta1 （tk－ta1）/（tk－ta2） ln（tk－ta1）/（tk－ta2） Qk＝C0*Q0 C0 af＝2（s1*s2－π/4*db*db）/sf ab＝π*db（sf－δf）/sf aof＝af＋ab ai＝π*di
1.6549 m3/28 0.002749428 3.400922199 16.0007119 534.3194051
0.296 0.529
1.232 -0.238
66.3365316 27.73362896 0.516909894 2388*（50－twi）（-0.25次 方）
qv＝Qk/【ρa*Cpa*（ta2－ta1）】 wy Ay＝qv/wy l H＝Ay/l N＝H/s1－1/2
n b＝n*s1*cos30 de＝2（s1－db）（sf－δf）/【（s1－db）+（sf－δf）】 wmax＝s1*sf*wy/（s1－db）/（sf－δf） b/de Ref＝wmax*de/νa ψ n
1325.4 0.009 3.246679155 2388.247446
制冷量 冷凝温度 蒸发温度 进口空气温度 出口空气温度 外径 外牙 内牙 厚度 间距 长U管中心距
比热容 热导率 运动粘度 密度
1，对数平均温差
2，冷凝器负荷
3，每米管翅片换热面积 每米管翅片间换热面积 每米管翅片侧总换热面积 每米管长内面积 4，冷凝器风量 冷凝器空气体积流量 设定迎风面积 迎风面积 设定长U管长度 冷凝器迎风面高度 迎风面管排数 5，传热计算 设定冷凝器排数 翅片宽度 微元最窄截面的当量直径 最窄面风速
风冷冷凝器排数计算公式
风冷冷凝器排数计算公式在工业生产中，冷凝器是一种常见的设备，用于将气体或蒸汽冷凝成液体。
而风冷冷凝器则是一种常用的冷凝器类型，它利用风力将热量带走，从而实现冷凝的目的。
在设计风冷冷凝器时，需要考虑到排数的计算，以确保其正常运行。
下面我们将介绍风冷冷凝器排数计算的公式及相关内容。
风冷冷凝器排数计算公式的基本原理是根据冷凝器的设计参数和工况条件来确定排数，以保证冷凝器的正常运行。
在实际应用中，需要考虑到多个因素，包括气体流量、风速、温度差等。
下面是风冷冷凝器排数计算公式的基本形式：N = (Q / (U ΔT A)) (1 / ρ V)。
其中，N表示冷凝器的排数，Q表示冷凝器的总热量，U表示传热系数，ΔT 表示温度差，A表示冷凝器的有效传热面积，ρ表示空气密度，V表示风速。
在实际应用中，需要根据具体的工况条件和冷凝器的设计参数来确定各个变量的数值。
下面我们将逐一介绍这些变量的计算方法。
首先，冷凝器的总热量Q可以根据工艺参数和物性参数来确定。
通常可以通过传热计算或者实验测定来得到。
其次，传热系数U是冷凝器的一个重要参数，它反映了冷凝器的传热性能。
通常可以通过实验测定或者理论计算来确定。
温度差ΔT是指冷凝器的进出口温度差，通常可以根据工艺要求和物性参数来确定。
冷凝器的有效传热面积A通常可以根据设计参数来确定。
空气密度ρ可以根据气体的物性参数和工况条件来确定。
最后，风速V是冷凝器的另一个重要参数，它反映了风冷冷凝器的风冷效果。
通常可以通过实验测定或者理论计算来确定。
通过以上公式和相关变量的计算，可以得到风冷冷凝器的排数。
在实际应用中，需要根据具体的工况条件和冷凝器的设计参数来确定排数，以确保冷凝器的正常运行。
除了排数的计算，还需要考虑到风冷冷凝器的其他设计参数，包括冷凝器的尺寸、材质、风道设计等。
这些参数都会影响到冷凝器的性能和运行效果，需要进行综合考虑和优化设计。
总之，风冷冷凝器排数的计算是风冷冷凝器设计中的重要环节，需要根据具体的工况条件和冷凝器的设计参数来确定。

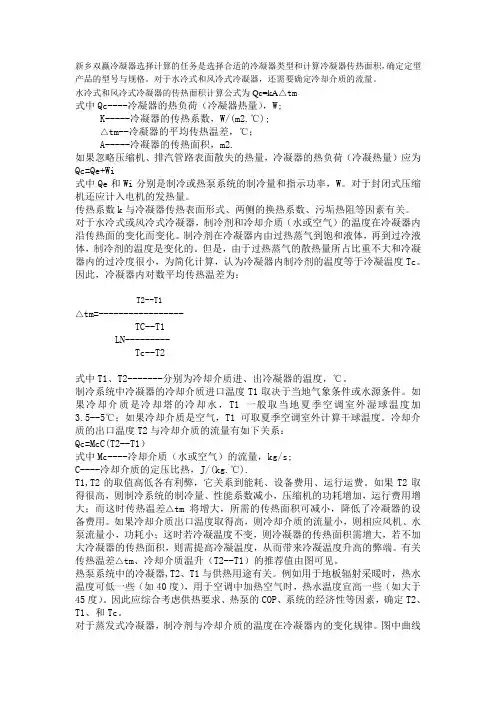

冷凝器的选择计算
