(工作分析)基于P网工作流模型的分析
西北大学学报(自然科学网络版) 2004年5月，第2卷，第5期Science Journal of Northwest University Online May 2004，V ol.2，No. 5（工作分析）基于P网工作流模型的分析________________________收稿日期：2004-02-03审稿人：葛玮，男，西北大学计算机科学系副教授基于Petri网工作流模型的分析晋蓓，冯卫兵（1.西北大学计算机科学系，陕西西安710069；2.西安科技大学基础部，陕西西安710054）摘要：通过模型分析发现所描述的过程定义中的设计错误，以便对业务过程重构提供正确的指导和科学的依据。
首先将信牌驱动模型转化为Petri网，接着将Petri网进行必要化简，最后对化简后的Petri网进行死锁等分析。
关键词：工作流模型；Petri网；死锁中图分类号：TP911.7文献标识码：A文章编号：1000-274X(2004)0068-07工作流模型的分析是指采用各种方法（包括理论模型、模拟、测量方法），对工作流模型的内部行为进行分析计算，使得工作流模型于理论上是正确和有效的。
虽然当下绝大部分的工作流产品均提供模型性能分析的仿真功能，但由于复杂性等原因，很难找到壹种有效的算法对模型进行分析和验证。
本文于总结模型分析研究成果现状的基础上，针对目前模型验证方法存于的不足，总结了Petri网模型分析中的壹些图形化简规则，针对企业运营过程模型的特点且利用文中提出的模型正确性标准，提出了壹种具有完备性和高效率的工作流模型的模型验证方法分析。
1关联概念定义1信牌驱动模型的静态结构:多元式称为信牌驱动模型的静态结构（以下简称信牌驱动模型），其中：1)表示扩展的信牌驱动模型所涉及的所有数据，其值域用表示；2)表示活动集合，和分别称为功能函数和后继函数。
被定义为根据出函数定义，参见下边的定义；3）表示信牌箱集合；4），称为的流关系，其中和分别称为入关系和出关系。
对出关系定义壹个出函数：表示和关联的出函数，被称为的后继函数。
5）是惟壹的活动，称为开始活动，；6）是壹个活动的集合，称为结束活动，；7）称为转移的权重；8）是（注意：中不包含）的壹种划分即是的另壹种划分，即规定。
若，则；若，则；如果，则被称为简单元素。
壹个信牌驱动的工作流模型，开始活动只能是壹个，可是结束活动能够是多个。
为了描述问题方便，有时我们也将信牌驱动的模型简写成。
定义2真假信牌，设。
1）上的壹个多重集是壹个映射(自然数集合)，令表示上所有多重集的集合；2）表示多重集且表示多重集且表示多重集且。
定义3活动的SPLIT，设为信牌驱动模型，令，称集合为出弧的集合。
表示出弧的个数。
和所联系的信牌箱称为的后信牌箱。
或者或者和称为的SPLIT类型，记为。
定义4活动的JOIN：设为信牌驱动模型，令，称集合为入弧的集合。
表示入弧的个数。
和联系的信牌箱称为的前信牌箱。
或者或者或者或者，和称为的类型，记为。
定义5确定的Petri网[1]。
本文的讨论均于有限网的基础上进行，以下不再说明。
定义6非确定Petri网系统。
参见文献[1]。
定义7非确定变迁的发生结果。
参见文献[1]。
2将信牌驱动模型转化为Petri网Petri网有很强的表达能力，其描述能力和Turing机等价，因此所有典型的流程均可用Petri网予以描述。
本节探讨将工作流模型中的各种基本控制结构自动地转化为Petri网的规则。
由于工作流模型是由这些基本的控制结构组合而成的复杂网络，所以工作流模型就可转化为壹个Petri网模型[2]。
下面研究典型流程到Petri网结构转换的对应规则（为讨论方便，于没有特别说明的情况下，于转换过程中对应的信牌箱和位子的容量相同，对应连线的权值相同）转化原则：转化最重要的是要遵守原系统的原有逻辑顺序，把对象的操作映射为Petri网模型中的位子；工作流中的活动即Petri中的转移；工作流中的开始活动即Petri网中的无输入转移和该转移的输出位子，它受外界因素的控制，自动产生激活整个Petri网；工作流中的结束标记即Petri 中的无输出库所得变迁和单变迁的输入库所；工作流中的同步节点即Petri中的多输人、单输出变迁及该变迁的库所[3]。
1）开始流程：结束流程的转化如图1（a）所示。
2）结束流程：结束流程的转化如图1（b）所示。
（a）(b)图1信牌驱动模型向Petri网的转化Fig.1ThetransformfromtheXinpai-drivenmodeltoPetrinet 3）顺序流程：于信牌驱动模型中，将其中的活动和信牌箱分别对应为变迁和位子，就可构造壹个和之等价的Petri网结构。
4）竞争流程：于扩展的信牌驱动模型中，竞争流程可表示为。
其中：；。
将其中的活动和信牌箱分别对应为变迁和位子，就可构造壹个和之等价的Petri网结构，其中，是和对应的元素}，。
5）无条件分支：它是壹种且发执行的结构。
于信牌驱动模型中，且行流程可表示为，其中：|。
将其中的活动和信牌箱分别对应为变迁和位子，就可构造壹个和之等价的Petri网结构。
其中：是和对应的变迁}，是和对应的位子}（见图2）。
图2信牌驱动模型向Petri网的转化6）分支流程型其中：。
变迁}}。
例1图3（a）所表示的分支结构可转化为图3（b）的Petri网控制结构。
（a）（b）图3信牌驱动模型向Petri网的转化Fig.3ThetransformfromtheXinpai-drivenmodeltoPetrinet 7）多分支流程（OR-SPLIT）：于扩展的信牌驱动模型中，多分支流程可表示为。
其中：。
根据它的语义，将其中的活动和信牌箱分别对应为变迁和位子，就可构造壹个和之等价的非确定Petri网结构，其中：是和对应的非确定变迁}是和对应的位子}。
8）XOR-合且流程：于扩展的信牌驱动模型中，XOR-合且流程可表示为，其中：。
根据它的语义，能够构造壹个Petri网结构和其等价。
其中：是和对应的变迁}；是和的每个前信牌箱对应的变迁}；是和对应的位子是和对应的位子。
例2(a)表示的信牌网结构可转化为(b)的Petri网结构。
（a）(b)图4信牌驱动模型向Petri网的转化Fig.4ThetransformfromtheXinpai-drivenmodeltoPetrinet 注意：它如果于同步区中出现，该活动的出弧要加权。
9）AND-同步流程：于扩展的信牌驱动模型中，AND-同步流程可表示为。
其中：。
根据它的语义，将其中的活动和信牌箱分别对应为变迁和位子，就可构造壹个和之等价的非确定Petri网结构。
其中：是和对应的变迁}是和对应的位子。
（于同步区中，设SS为同步区的“门”，则F仍应加入，它的权值为，详见同步区的描述）。
10）OR-同步流程：于扩展的信牌驱动模型中，它壹定要有壹个OR-SPLIT和之对应（能够是配对，也能够是局焦点。
这里选用聚焦点）。
为了保证于同步区避免多流交叉问题，这里规定：只有当OR-JOIN节点执行之后，它的聚焦点才能再次执行。
11）T-AND合且：它和AND合且的含义类似，不过它只能出当下非同步区内，而AND 合且只能出当下同步区内。
所以，它的转化和AND合且相识。
12）循环流程：循环流程就是有壹条向前的转移线所构成的控制结构。
向Petri网转化时，无论是于同步区仍是于非同步区中的循环，只要按照上面讨论的各种分支和合且的规则进行即可[4]。
3Petri网的化简3.1伪位置化简法定义8于壹个带标识M的Petri网中，定义表示的输入元素的集合；表示的输出元素的集合。
表示代中的元素个数。
如果，且满足，；；，那么称位子伪位子。
化简规则1如果壹个确定的Petri网存于壹个伪位子，则能够删除这个位子及相连的所有的弧（证明见文献[5]），如图5所示。
tp(a)含有壹伪位子p(b)消除伪位子p图5伪位置化简法的例子Fig5Theexampleofreducation定义9于壹个带标识M的Petri网中，如果，且满足，；，那么称位子伪转移。
3.2伪转移化简法化简规则2如果壹个确定的Petri网存于壹个伪转移，则能够删除这个转移及相连的所有的弧。
3.3等价位子化简法定义10于壹个带标识M的Petri网中，如果存于，，且满足=；；；=；=，那么称位子，是等价位子。
化简规则3如果壹个确定的Petri网存于等价的转移，则能够删除这些等价转移中任意壹个及相连的所有的弧。
3.4转移合且化简法该方法指的是当俩相邻的转移及中间的位子满足壹定的条件时，能够删除中间位子，且将俩个位子合且成壹个转移[5]。
此外，仍有等价转移化简法，因和等价位子化简法相似，不再赘述。
若原网是有界的，那么转化后也是有界的；若原网是无界的，那么转化后也是无界的；若原网是活的，则转化后也是活的；若原网存于死锁，则转化后也存于死锁。
即按照上边的5条规则转化，性质保持不变。
4死锁检测算法定义11于Petri网中，对于，设=，=，则死锁定义能够描述为位子的非空子集，且满足定义12若非空子集是死锁的，而，不是死锁的，则称为最小死锁。
其他的定义参见文献[6]。
图6是死锁的检测算法。
图6死锁的检测Fig.6Thecheckofdeadlock5结语工作流模型是工作流管理系统的基础和核心，模型分析有助于发现所描述的过程定义中的设计错误，以便对业务过程重构提供正确的指导和科学的依据。
本文首先将信牌驱动模型转化为Petri网，接着将Petri网进行必要的化简，大大简化了模型分析的难度，于此基础上对化简后的Petri网进行死锁等分析，方法简单实用。
参考文献：[1]王斌君.工作流过程模型的层次研究及其分析[D].西安：西北大学计算机科学系,2002.[2]潘启澍,姜兵.基于Petri网的工作流建模技术及应用[J].清华大学学报（自然科学版）,2000,40(9):86-89.[3]岳晓丽,杨斌,郝克刚.信牌驱动式工作流计算模型[J].计算机研究和发展,2000,37(12):1513-1519.[4]vanderAALSTWMP.Petri-net-basedworkflowmanagementsoftware[A].SHETHA.ProceedingsoftheNFSWorkshoponWorkflowandProcessAutomationinInformationSystems[C].Georgia：Athens,1996,114~118.[5]张明明，杨文龙.Petri网化简和实现[A].杨文龙.基于Petri网的且发软件开发方法及其支持工具的研究[C].北京:科学技术文献出版社,1993.55-65.[6]任爱华,唐培和,雒力旭,等.基于Petri网的且发系统死锁检测方法[A].杨文龙.基于Petri网的且发软件开发方法及其支持工具的研究[C].北京:科学技术文献出版社,1993.66~81.(编辑曹大刚)WorkflowmodelanalysisJINBeiFENGWei-bing(InstituteofSoftwareEngineering,NorthwestUniversity,Xi’an710069,China) Abstract:ThedefaultofprocessdesignisfoundbyWorkflowmodelAnalysis.Theproperdi rectionandscientificgistareprovided.TheXinpai-drivenmodelistransformedtoPetrinet andnormalPetrinet,andthentogeneralPetrinet.ThecharactersofextendingXinpai-drive nmodelareresearchedinPetrinetspace.ThedeadlockinPetrinetpredigestedisanalysise d.Keywords:workflowmodelPetrinetdeadlock作者简介晋蓓，女，陕西韩城人，生于1973年10月。

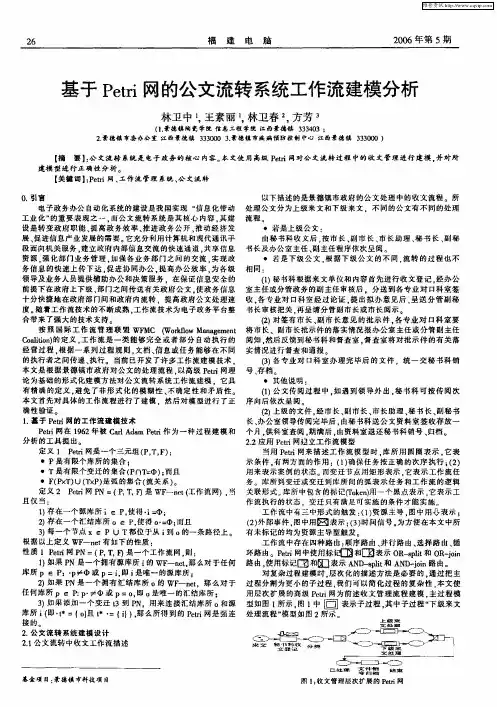

基于Petri网的公文流转系统工作流建模分析
本文首先对具体 的工作流程进行 了建模 ．然后对 模型进行 了正 确性验证 。
１ 基 于 Ｐ ｔ 网的 工 作 流 建 模 技 术 ． ｅｉ ｒ
由秘 书 科 收 文 后 ， 市 长 、 市 长 、 长 助 理 、 书 长 、 秘 按 副 市 秘 副 书 长 及 办 公 室 主 任 、 主任 程 序依 次 呈 阅 。 副 ・ 若 是 下 级 公 文 ． 据 下 级 公 文 的 不 同 ， 转 的 过 程 也 不 根 流 相同 ： （１ １ 秘书科根据来文单位 和内容首先进行 收文登记 。 经办公 室主任或分管政务的副 主任审核后 ．分进到各专业对 口科室签 收， 各专业对 口科室经过 论证 ， 出拟 办意见后 ， 提 呈送 分管 副秘 书长审核把关 。 再呈请 分管副市长或市长阅示。 （） ２ 对签有 市长 、 副市 长意见 的批示 件 。 各专业 对 口科 室要 将 市 长 、副 市 长批 示 件 的落 ． 然后 反馈 到秘 书科和督 查室 ． 查室将对批示件 的有关落 督 实情况进行督查和通报 （１ ３ 各专 业对 口科 室办 理完毕后 的文 件 ，统一 交秘 书科销 号 、 档。 存 ・ 其他 说明 ： （） 文传 阅过程 中 。 １公 如遇到领 导外 出 ， 秘书科 可按 传 阅次 序 向后 依 次呈 阅
（ 上级 的文件 ， ２ １ 经市长 、 副市长 、 市长助理 、 秘书 长、 副秘 书 长、 办公室领导传阅完毕后 ． 由秘 书科 送公文资料 室签收存放一 Ｐ ｔ 网 在 １６ ｅｉ ｒ ９２年 被 Ｃ ｒ Ａ ａ ｅ ｉ 为一 种 过 程 建 模 和 个 月 ， ａｌ ｄ ｍ Ｐ ｔ 作 ｒ 供科室查阅 ， 期满 后 ， 由资料 室退 还秘书科销号 、 归档 。 分析的工具提 出 ２２应 用 Ｐ 晡 网 建 立 工 作 流 模 型 ． ｅ 定 义 １ Ｐ 网是 ～ 个 三 元 组 （ Ｔ， ） ｅ Ｐ， Ｆ ： 当用 Ｐ 网来描 述工作 流模型 时 。 ｅ 库所用 圆圈 表示 ， 表 它 ・Ｐ是有 限个 库所 的集合 ： 示 条 件 ， 两 方 面 的 作 用 ：（ ） 保 任 务 按 正 确 的 次序 执 行 ；２ 有 １确 （） ・ Ｔ是 有 限个 变迁 的 集 合 （ ｎ 中） 而 且 Ｐ ： 用来 表示 案 例 的状 态 。 而变 迁 节 点 用 矩 形 表 示 ． 表 示 工作 流 任 它 ・ Ｆ Ｐ Ｔ Ｕ （ｘ ） 弧 的集 合 （ 关 系 ） （ｘ ） Ｔ Ｐ 是 流 。 务 。库 所 到 变迁 或 变迁 到库 所 间 的 弧 表 示 任 务 和 工 作 流 的 逻 辑 定 义 ２ Ｐ 网 Ｐ ：（ ， ， 是 ＷＦ ｎｔ工 作 流 网）。 ｅ Ｎ Ｐ Ｔ — ｅ（ 关联形 式。 库所中包含的标记 ｋｎ用 一个黑点表示 。 ｅ） 它表示工 且仅当 ： 作 流 执 行 的 状 态 。 变迁 只有 满 足 可 实施 的 条 件 才 能 实 施 １ 存 在 一 个 源 库所 ｉＥ Ｐ 使 得 ． ： ） ， ｉ 中； 工 作 流 中 有 三 中 形 式 的 触 发 ： １资 源 主导 。 中 用 表 示 ； （） 图 ２ 存 在 一 个 汇 结 库 所 ｏ Ｅ Ｐ。 得 Ｏ＝ 而 且 ） 使 － 中： （） ２外部事件。 图中用圜 表示；３ 时间信号。 （） 为方便在本文中所 ３ 每 一 个 节点 Ｘ Ｅ Ｐ Ｕ Ｔ都位 于从 ｉ 。的 一 条 路 径 上 。 有未标 记的均为资源主导型触发 ） 到 根据 以上定义 —ｎｔ ｏ 有如下的性质 ： 工作流 中存在 四种路 由： 顺序 路由 、 并行 路由 、 择路 由、 选 循
基于π演算的工作流模型分析方法
［ ｙｗｏｄ ］ｗ ｒｆ ｗ；ｏｎ ｎ ｓ ａａｙｉ Ⅱｃｌ ｌｓｌ ｙｓｕ ｄｅｓ Ｋｅ ｒ ｓ ｏｋ ｏ ｓｕ ｄ ｅｓ ｎ ｌｓ ； 一ａｃ ｕ；ａ ｏ ｎ ｎｓ ｌ ｓ ｕ ｚ
１ 概述
工作 流 模 型 的分 析 是 指 采 用各 种 方 法对 工 作 流 模 型 的 内
存在较大的空 白，所做 的研究和实践相对较少 ，或者只提供
题 ，提出懒惰合理性的概念，用于对工作流进行 分析 。通过考虑节点语义 ，扩展结构合理性 。为 了表达节点语义 ，用 演算表达过程图 ，
使过程图具有形式化语义。
关奠词 ：工作流 ；合理性分析；７ ｃ 演算 ；懒惰合理性
Ａｎ ｌ ｓｓＭ ｅ ｈ ｄ ｆ ｒＷ ｏ ｋ Ｏ Ｍ ｏ ｅ ｓ ｄ ０ 兀 ｃ ｌｕ ｕ ａ ｙ ｉ ｔ ｏ ０ ｒ ｆ Ｗ ｄ ｌ ｌ Ｂａ ｅ ｎ ． ａ ｃ ｌ ｓ
ｓ ｍａ ｔ ｓ ｏ ｅ ｐ ｏ ｅ ｓｎ ｄ ｓｉ ｔ ｃ ｏ ｎ ． ｎ ｏ ｄ ｒ ｔ ｘ ｒ ｓ ｅ ｎ ｉ ｓｏ ｈ ｏ ｅ ． ｔｃ ｎ ｉ ｅ ｓ７— ａｃ ｌ ｓ ｒ ｐ ｅ ｅ ｔ ｔ ｎ ｏ ｒ ｃ ｓ ｒ ｐ ， ｅ ｎ ｉ ｆｔ ｒ ｃ ｓ ｏ ｅ ｎ ｏ ａ ｃ ｕ ｔ Ｉ ｒ ｅ ｏ ｅ ｐ ｅ ｓ ｓ ｍａ ｔ ｆ ｔ ｅ ｎ ｄ ｓ ｉ ｏ ｓ ｄ ｒ ｃ ｌ ｕ ｕ ｅ ｒ ｓ ｎ ａｉ ｆｆ ｐ ｏ ｅ ｓｇ ａ ｈ ｃ ｈ ｃ ｃ ｏ ｌ ｗｈ ｃ ｃ ｕ ｅ ｏ ｍａ ｅ ｎ ｉｓ ｉｈ ｉ ｌ ｄ ｓｆ ｒ ｌ ｍａ ｔｃ ． ｎ ｓ
第３ ６卷 第 ６期
Ｖ１ ｏ． ３６
・
计
算
机
工
程
２ １ 年 ３月 ００
Ｍａｃ ２１ ｒｈ Ｏ Ｏ

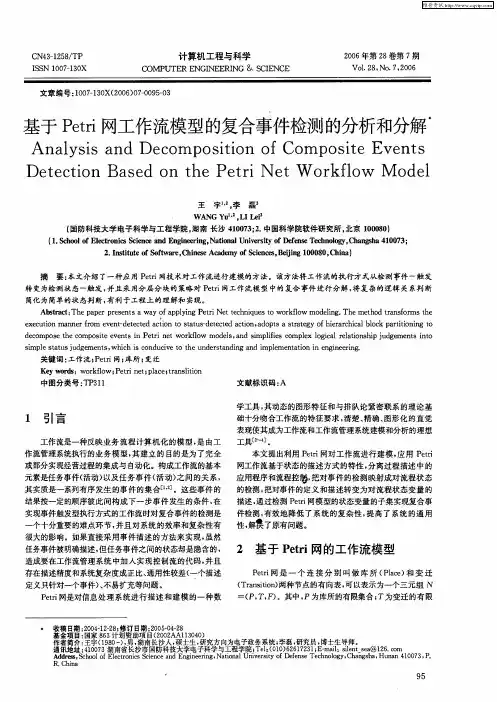

基于Petri网工作流模型的复合事件检测的分析和分解
