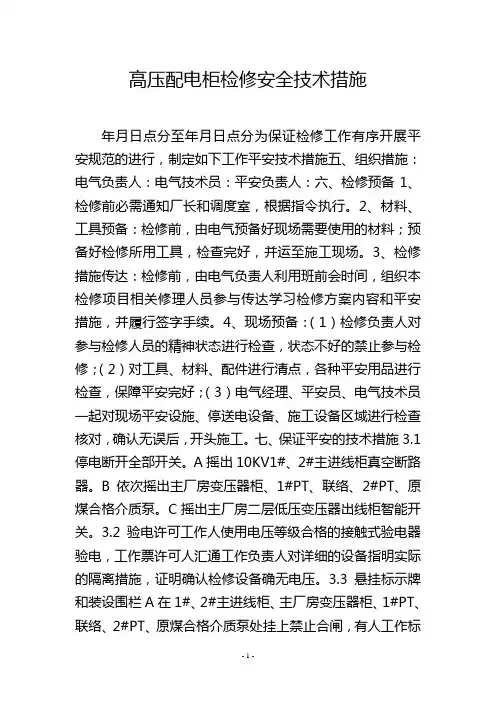

高压配电柜检修安全技术措施
高压配电柜检修安全技术措施年月日点分至年月日点分为保证检修工作有序开展平安规范的进行，制定如下工作平安技术措施五、组织措施：电气负责人：电气技术员：平安负责人：六、检修预备1、检修前必需通知厂长和调度室，根据指令执行。
2、材料、工具预备：检修前，由电气预备好现场需要使用的材料；预备好检修所用工具，检查完好，并运至施工现场。
3、检修措施传达：检修前，由电气负责人利用班前会时间，组织本检修项目相关修理人员参与传达学习检修方案内容和平安措施，并履行签字手续。
4、现场预备：（1）检修负责人对参与检修人员的精神状态进行检查，状态不好的禁止参与检修；（2）对工具、材料、配件进行清点，各种平安用品进行检查，保障平安完好；（3）电气经理、平安员、电气技术员一起对现场平安设施、停送电设备、施工设备区域进行检查核对，确认无误后，开头施工。
七、保证平安的技术措施3.1停电断开全部开关。
A摇出10KV1#、2#主进线柜真空断路器。
B依次摇出主厂房变压器柜、1#PT、联络、2#PT、原煤合格介质泵。
C摇出主厂房二层低压变压器出线柜智能开关。
3.2验电许可工作人使用电压等级合格的接触式验电器验电，工作票许可人汇通工作负责人对详细的设备指明实际的隔离措施，证明确认检修设备确无电压。
3.3悬挂标示牌和装设围栏A在1#、2#主进线柜、主厂房变压器柜、1#PT、联络、2#PT、原煤合格介质泵处挂上禁止合闸，有人工作标示牌。
B在高压变电室门口装设围栏，无关人员禁止靠近。
C电气经理派人到金泰源的出线柜进行停电并挂禁止合闸，有人工作标示牌。
3.4合接地刀1#、2#主进线柜、主厂房变压器柜、1#PT、联络、2#PT、原煤合格介接地刀打至合位。
八、检修步骤1、检修时，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否坚固牢靠，检查接地线有无锈蚀，接线桩头是否紧固。
全部二次回路接线连接牢靠，绝缘符合要求。

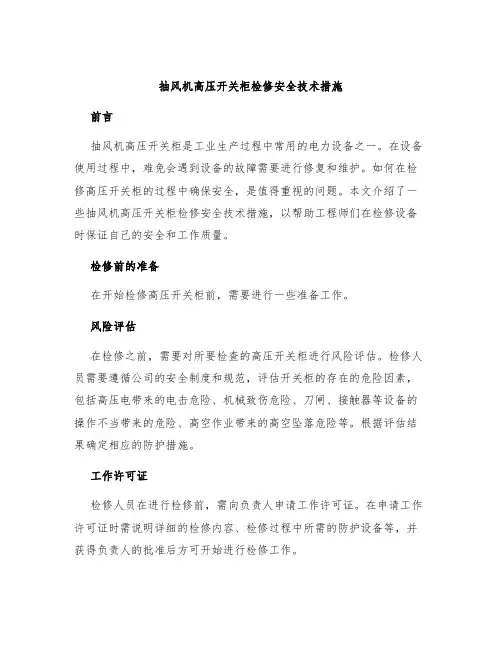

抽风机高压开关柜检修安全技术措施
抽风机高压开关柜检修安全技术措施前言抽风机高压开关柜是工业生产过程中常用的电力设备之一。
在设备使用过程中，难免会遇到设备的故障需要进行修复和维护。
如何在检修高压开关柜的过程中确保安全，是值得重视的问题。
本文介绍了一些抽风机高压开关柜检修安全技术措施，以帮助工程师们在检修设备时保证自己的安全和工作质量。
检修前的准备在开始检修高压开关柜前，需要进行一些准备工作。
风险评估在检修之前，需要对所要检查的高压开关柜进行风险评估。
检修人员需要遵循公司的安全制度和规范，评估开关柜的存在的危险因素，包括高压电带来的电击危险、机械致伤危险、刀闸、接触器等设备的操作不当带来的危险、高空作业带来的高空坠落危险等。
根据评估结果确定相应的防护措施。
工作许可证检修人员在进行检修前，需向负责人申请工作许可证。
在申请工作许可证时需说明详细的检修内容、检修过程中所需的防护设备等，并获得负责人的批准后方可开始进行检修工作。
为了保证检修人员的安全，在初步风险评估之后，需准备相应的防护设备，例如手套、绝缘靴、安全带、安全帽等，确保只能进入高压开关柜内部的专业人员已经佩戴好相关防护设备。
同时，检修人员还要根据不同情况选择应用呼吸防护设备、眼耳的防护设备等，以免被有害物质所侵害。
检修现场的操作要点在检修过程中，要根据现场情况，逐步确定具体的操作要求和操作步骤。
下面列出一些需要注意的操作要点。
安全操作规范检修人员需要遵循安全操作规范，使用正确的工具和仪器，按照正确的操作流程进行检修。
断电检修在进行高压检修前，需先切断高压电源，拉开刀闸、接触器等设备的接线盒，确保高压电已经彻底断开。
检修过程中，需要绝对禁止触摸任何电器元器件和电线，更不允许用手接触带电部位。
只能使用已测得绝缘良好、合格的绝缘工具进行操作，并定期校验检修工具的绝缘性能。
检修人员需要在操作之前，清洗设备表面，以保证设备的无尘、无油、无污染、好维护的状态，逐一讲明检修内容，查看设备电器接触件的检查结果和操作状态，并及时做好防护措施。
抽风机高压开关柜改造检修安全技术措施
抽风机高压开关柜改造检修安全技术措施一、改造内容：1.高压开关进行更换；2.少油断路器更换为真空开关；3.安装4台电抗器；4.对开关柜基座进行加固。
二、改造时间：Ⅱ段：2006年月日时分至时分Ⅰ段：2006年月日时分至时分三、改造施工负责人：安全员：四、施工技术措施：1．将所需的工具，设备提前运至风机房外，搬运过程中需注意对设备不要造成损坏，尽量减少设备震动。
将抽风机房最南边的窗户打开，足够开关柜出、进。
2．将四台电抗器搬到电抗器室内，选择好位置现场加工底座，然后对四台电抗器进行安装固定。
3．等电抗器定位后，丈量1#风机前后电机开关柜和2#风机前后电机开关柜到分别对应的4台电抗器之间的距离，做好高压电缆头。
丈量电抗器到两台风机电机之间的距离，做好电抗器至风机电机之间电缆的电缆线头。
4．更换电控柜期间，需要将两台抽风机同时停掉。
5．35KV变电所内断开6KV室613#油开关，拉开6133#刀闸，拉开6131#刀闸。
验电，放电，在6133#刀闸下闸嘴挂接地线一组，在6131#刀闸手把上挂“有人工作，严禁合闸”标示牌；断开6KV室606#油开关，拉开6063#刀闸，拉开6061#刀闸。
验电，放电，在6063#刀闸下闸嘴挂接地线一组，在6061#刀闸手把上挂“有人工作，严禁合闸”标示牌。
6．抽风机房内，经过验电、放电、挂接地后，高压维护人员迅速将抽风机房联络开关柜上方分别连接抽风机Ⅰ段和Ⅱ段的电瓷瓶与开关柜上方的母线排拆除。
特别注意Ⅱ段上方的母线与联络柜顶部之间的距离要达到安全距离。
并将Ⅱ段母线靠近联络处向Ⅱ段开关柜上方弯曲并加隔离板。
此时，Ⅰ段母线和联络柜，Ⅱ段母线和联络柜都已脱离。
7．通知35KV变电所给抽风机机房Ⅱ路供电，抽风机房值班人员开2#风机，矿井开始正常抽风。
8．安装人员将抽风机房1#柜、2#柜、3#柜、4#柜、5#柜（联络柜）依次拆除，旧柜拆除完之后，分别将新柜5#柜，4#柜、3#柜、2#柜、1#柜按顺序搬进抽风机房内进行安装。
抽风机高压开关柜检修安全技术措施示范文本
抽风机高压开关柜检修安全技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月抽风机高压开关柜检修安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、检修内容：1.高压开关进行分段停电清扫卫生；2.检查避雷器完好情况，清扫卫生；3.处理各分板闸嘴及触头；4.油开关换油及补加油;二、检修时间：20xx年月日时分至时分三、检修负责人：安全员：四、施工技术措施：1.施工前应将施工所用工具、材料准备好运至抽风机房内；2.停送电操作应严格执行“两票三制”；3．由于目前抽风机在Ⅰ段运行首先检修Ⅱ段。
通知35KV变电所断开6KV室606#油开关，拉开6063#刀闸，拉开6061#刀闸验电放电，下闸嘴挂接地，在6061#刀闸手把上挂“有人工作，严禁合闸”标示牌。
4．拉下抽风机房5#板母联刀闸，拉下9#板刀闸、断开9#板油开关，验电、放电，在9#板刀闸闸嘴上各挂接地线一组。
在9#，5#板挂“有人工作，严禁合闸”标示牌。
5．检修抽风机Ⅰ段。
分别拆除抽风机Ⅱ段2组接地线，拆除35KV变电所6#板接地线；然后合上6061#刀闸，合上6063#刀闸，合上606#油开关。
合上抽风机Ⅱ段进线电源。
（合上9#板刀闸，合上9#板油开关）6．将1#风机调换为2#风机，措施另附。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
抽风机高压开关柜改造检修安全技术措施(正式)
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-8156-38 抽风机高压开关柜改造检修安全技
术措施(正式)
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一、改造内容：
1.高压开关进行更换；
2.少油断路器更换为真空开关；
3.安装4台电抗器；
4.对开关柜基座进行加固。
二、改造时间：
Ⅱ段：20xx年月日时分至时分
Ⅰ段：20xx年月日时分至时分
三、改造施工负责人：安全员：
四、施工技术措施：
1．将所需的工具，设备提前运至风机房外，搬运
过程中需注意对设备不要造成损坏，尽量减少设备震动。
将抽风机房最南边的窗户打开，足够开关柜出、进。
2．将四台电抗器搬到电抗器室内，选择好位置现场加工底座，然后对四台电抗器进行安装固定。
3．等电抗器定位后，丈量1#风机前后电机开关柜和2#风机前后电机开关柜到分别对应的4台电抗器之间的距离，做好高压电缆头。
丈量电抗器到两台风机电机之间的距离，做好电抗器至风机电机之间电缆的电缆线头。
4．更换电控柜期间，需要将两台抽风机同时停掉。
5．35KV变电所内断开6KV室613#油开关，拉开6133#刀闸，拉开6131#刀闸。
验电，放电，在6133#刀闸下闸嘴挂接地线一组，在6131#刀闸手把上挂“有人工作，严禁合闸”标示牌；断开6KV室606#油开关，拉开6063#刀闸，拉开6061#刀闸。
验电，放电，在6063#刀闸下闸嘴挂接地线一组，在6061#刀闸手把上挂“有人工作，严禁合闸”标示牌。
6．抽风机房内，经过验电、放电、挂接地后，高压维护人员迅速将抽风机房联络开关柜上方分别连接抽风机Ⅰ段和Ⅱ段的电瓷瓶与开关柜上方的母线排拆除。
特别注意Ⅱ段上方的母线与联络柜顶部之间的距离要达到安全距离。
并将Ⅱ段母线靠近联络处向Ⅱ段开关柜上方弯曲并加隔离板。
此时，Ⅰ段母线和联络柜，Ⅱ段母线和联络柜都已脱离。
7．通知35KV变电所给抽风机机房Ⅱ路供电，抽风机房值班人员开2#风机，矿井开始正常抽风。
8．安装人员将抽风机房1#柜、2#柜、3#柜、4#柜、5#柜（联络柜）依次拆除，旧柜拆除完之后，分别将新柜5#柜，4#柜、3#柜、2#柜、1#柜按顺序搬进抽风机房内进行安装。
9．利用停电时间对35KV变电所内抽风机房Ⅰ路电流互感器进行更换。
10．待Ⅰ段上新柜安装完成后，将1#、2#电抗器与开关柜连接好。
对系统进行检查、摇测绝缘，而后对开关柜及电抗器进行空载试验，试验正常后连接电
机检查绝缘，无问题后倒换风机，运转1#风机，注意观察风机和开关柜的各种数据。
待1#风机正常运转24小时后，再按同样的方法对Ⅱ段开关柜进行改造。
11．改造必须严格按照检修质量标准进行，现场无法解决或达不到施工要求的要及时回报有关领导，妥善解决。
五、改造期间安全措施
1.施工前施工负责人应带领全体施工人员认真学习有关规程、标准和本措施。
2、停送电操作应严格执行“两票三制”，由施工负责人联系停送电；
3.施工负责人在分配任务时，一定要明确交待安全注意事项。
4.施工负责人、施工安全员应对施工所有设备、器具、安全用具作全面检查，确认无误后方可施工。
5.施工人员要听从施工负责人统一指挥，服从安全员的监督。
6.施工人员在施工过程中要精力集中，不准说笑打闹。
7.拆除开关柜期间还有一路供电，必须小心谨慎，做好警戒，装绝缘隔板。
8．由于单回路抽风，所以要尽量节省工时，改造要确保质量。
9.工作结束时应清理现场，按原登记数量回收工具、材料，确认正常运行后，施工人员方可离开施工地点。
六、措施编制人：赵韦
机电科
2006-1-5
