数字压力表,数字式标准压力表,美国压力表,SSI压力表

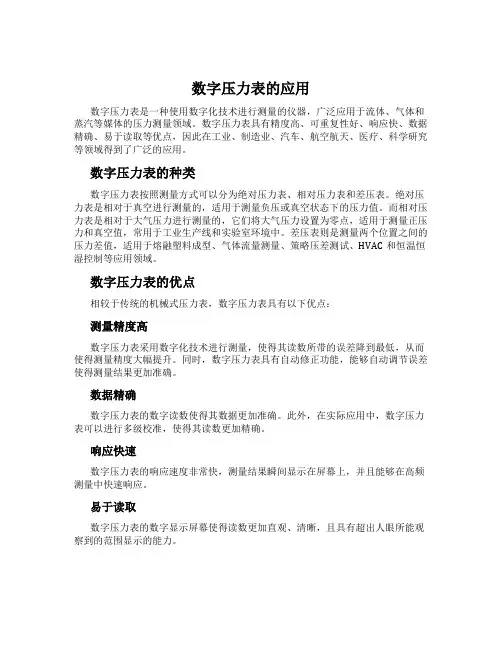

数字压力表的应用
数字压力表的应用数字压力表是一种使用数字化技术进行测量的仪器，广泛应用于流体、气体和蒸汽等媒体的压力测量领域。
数字压力表具有精度高、可重复性好、响应快、数据精确、易于读取等优点，因此在工业、制造业、汽车、航空航天、医疗、科学研究等领域得到了广泛的应用。
数字压力表的种类数字压力表按照测量方式可以分为绝对压力表、相对压力表和差压表。
绝对压力表是相对于真空进行测量的，适用于测量负压或真空状态下的压力值。
而相对压力表是相对于大气压力进行测量的，它们将大气压力设置为零点，适用于测量正压力和真空值，常用于工业生产线和实验室环境中。
差压表则是测量两个位置之间的压力差值，适用于熔融塑料成型、气体流量测量、策略压差测试、HVAC和恒温恒湿控制等应用领域。
数字压力表的优点相较于传统的机械式压力表，数字压力表具有以下优点：测量精度高数字压力表采用数字化技术进行测量，使得其读数所带的误差降到最低，从而使得测量精度大幅提升。
同时，数字压力表具有自动修正功能，能够自动调节误差使得测量结果更加准确。
数据精确数字压力表的数字读数使得其数据更加准确。
此外，在实际应用中，数字压力表可以进行多级校准，使得其读数更加精确。
响应快速数字压力表的响应速度非常快，测量结果瞬间显示在屏幕上，并且能够在高频测量中快速响应。
易于读取数字压力表的数字显示屏幕使得读数更加直观、清晰，且具有超出人眼所能观察到的范围显示的能力。
多功能性数字压力表具有键盘操作、保存测量数据、多级校准、峰值保持、单位转换和自动关机等多种功能，使得其具有更高的应用多样性。
数字压力表的应用场景数字压力表是一种既可用于实验室又可用于生产线上的通用工具，常用于以下场景：工业生产数字压力表可以用于监测液体和气体压力，广泛应用于化学工业中的水处理、流体流量控制、系统检测和汽车工业中的液压系统测试等各种领域。
医疗领域数字压力表可以用于测量人体压力和流量，例如呼吸机和血氧仪的压力检测、气峰值检测等。
医用耗材说明书：压力表
【导读】压力表是一种用于测量和显示压力的仪器。
该产品可以将压力转换为机械位移或电信号，并通过指针或数字显示设备来显示压力数值。
压力表广泛应用于各种领域，如工业生产、实验室测试、军事领域等。
压力表分类压力表按照测量原理可以分为机械式压力表、电子式压力表、簧管式压力表、液压式压力表等：1.机械式压力表是使用机械元件来测量压力，包括针式压力表、指示压力表、差压表等。
2.电子式压力表可以通过电子元件来测量压力，包括数字压力表、液晶压力表、显示压力表等。
3.簧管式压力表是使用弯曲的簧管来测量压力的，包括带指针的簧管压力表、簧片式电气接点压力表等。
4.液压式压力表是使用液体（一般是油）测量压力的，包括油压力表、液压表等。
压力表简介压力表用于测量流体的压力的仪器。
它广泛用于工业、化工、石油、天然气、制药、食品等领域，在实际工作中扮演着非常重要的角色。
压力表的结构一般包括可测量压力的感受器件、传感器、电路板、指针指示器或数字显示屏等部分。
感受器件是压力表最核心的部分，其工作原理一般是将被测压力转换为机械变形或电输出信号，经过传感器电路放大处理后输出到指针或显示屏上。
根据测量范围和精度的不同，压力表的类型也多种多样，比如机械压力表、电子压力表、数字压力表、差压表等。
在选择压力表时，需要根据具体的测量场合和测量要求来选择不同类型的压力表。
压力表原理压力表的原理：压力表的原理是利用弹性元件（如弹簧、液柱）或电传感器（如铂电阻、压电晶体）等，在被测压力作用下发生形变或产生电信号，再通过一定的机构将其转化为指示压力的仪表。
基本原理为：根据变形原理测量被测介质的压力。
当介质中的压力改变时，它就会引起弹性元件或电传感器的变形，由变形引起的机械或电信号再经过各种处理转换为压力信号并指示在压力表上。
压力表用途1.工业领域：压力表广泛应用于各种工业领域，如石油化工、制药、食品加工等。
它可以用于监测和控制流体系统中的压力，保证生产过程的安全和稳定性。

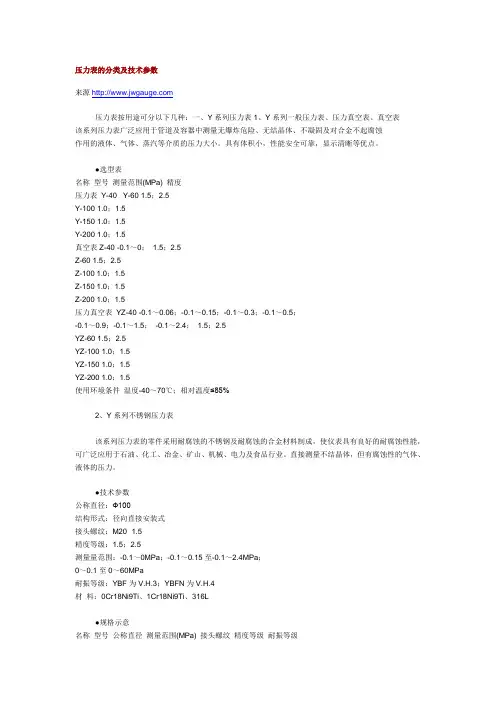

压力表的分类及技术参数
压力表的分类及技术参数来源压力表按用途可分以下几种：一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。
具有体积小，性能安全可靠，显示清晰等优点。
●选型表名称型号测量范围(MPa) 精度压力表Y-40 Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0；1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。
直接测量不结晶体，但有腐蚀性的气体、液体的压力。
●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围(MPa) 接头螺纹精度等级耐振等级不锈钢压力表YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
标准数字压力表
标准数字压力表标准数字压力表采用进口传感器，具有精度高、抗腐蚀、抗冲击、抗震动、高稳定性等优点，适用于压力表、压力变送器的校验与检定，能代替指针压力表进行现场测量压力。
.微功耗、准确度高、高清晰度六位数字液晶显示；.体积小、操作简单、便于现场校验压力仪表以及精密压力测量时使用；.智能校准、线性修复、两秒钟磁笔感应调零.液晶显示具有动态压力值显示功能，直观显示压力百分比.压力单位 :mmH2O mmHg psi kPa MPa Pa mbar bar 多达十种压力单位( 可选 ).可显示在线压力测量动态变化曲线，峰值记录功能等 ( 可选 ) ；.各种附加功能。
如 RS485 接口输出、 4-20mA 输出、数据即时通讯输出 USB 接口、存储功能 ( 可选 )该数字压力表采用麦克压力传感器，通过电路部分最大限度提高数字压力表的精度和稳定性，附带存储功能，可在数字表里存储1万条数据，通过485接口导出数据。
产品应用：用于校验精密压力表、普通压力表用于高精度压力测量产品技术指标：压力范围：-0.1~0MPa 0~100MPa(具体量程咨询销售人员)精度范围：0.5级，0.2级，0.1级,0.05级供电方式：可充电电池供电或一次性锂电螺纹接口：M20*1.5直观显示压力百分比棒形图YK-100D存储型数字压力表-0.2级数字精密压力表-标准数字压力表应用领域：油田、气田井口压力数据采集存储、分析市自来水管网、天然气管网压力数据采集存储、分析实验室数字通讯采集压力，在计算机上实现数据存储和处理便携式压力测量、设备配套、校验设备等压力测量领域标准数字压力表采用了、高精度器件以及完善的嵌入软件技术，仪表采用温度动态补偿技术，可保证在全温范围下均可满足仪表精度等级，内置高性能工业锂电池，在常规状态下可连续工作10年时间，标配信号全隔离的RS485通讯接口，在有外电时配合通讯软件可直接与计算机进行远程通讯，通讯软件具有数据采集、曲线、储存、报表等处理功能。
压力表规格
压力表规格在工业领域，压力表是一种常用的测量仪器，用于测量流体或气体中的压力。
不同的应用场景需要不同规格的压力表来确保准确测量和监控压力状态。
本文将介绍压力表的规格及其应用。
1. 压力表的分类压力表根据测量原理和测量范围的不同，可以分为以下几种类型：•机械式压力表：利用弹簧变形来测量压力，适用于一般工业场合；•电子式压力表：利用电子传感器转换压力信号为电信号，适用于高精度要求的场合；•差压表：用于测量两点间的压力差，常用于流量、液位等参数的测量；•绝对压力表：测量物体的绝对压力值，常用于实验室及精密仪器中。
2. 压力表的规格参数2.1 测量范围压力表的测量范围通常以标准气压为基准，包括负压和正压范围。
常见测量范围包括0-100 kPa、0-1 MPa等。
2.2 精度等级压力表的精度等级是衡量其测量准确度的重要指标，常见的精度等级包括0.5级、1级等，精度等级越高，测量误差越小。
2.3 接口规格压力表的接口规格通常包括连接方式和连接尺寸，常见接口规格有螺纹连接、法兰连接等，连接尺寸通常以英寸或毫米为单位。
2.4 外壳材质压力表的外壳材质通常由钢、铝合金等金属材料制成，也有部分采用塑料材质，不同的外壳材质适用于不同的工业环境。
2.5 防护等级压力表通常需要具备一定的防护等级，以保证在恶劣环境下仍能正常工作。
常见的防护等级包括IP65、IP67等。
3. 压力表的应用压力表广泛应用于化工、石油、制药、食品等行业，用于监测管道、容器、机器设备等的压力状态。
在工业生产中，准确的压力测量是确保生产过程安全稳定的重要保障。
结语压力表作为重要的压力测量仪器，在不同的工业场合扮演着重要的角色。
选择适合的压力表规格是确保测量准确性的关键，也是保障生产安全的重要环节。
希望本文对压力表规格及其应用有所启发，让读者更加了解这一重要的工业仪器。
标准数字压力表
标准数字压力表
标准数字压力表是一种用于测量气体或液体压力的设备，通常由传感器、变送器和显示器组成。
它能够将测量的压力信号转换为数字信号，并通过显示器以数字形式显示出来。
标准数字压力表具有高精度、高稳定性和高可靠性等特点，适用于各种工业、科研和医疗等领域的高精度压力测量和控制。
它的测量范围广泛，可以根据不同的应用场景选择不同的测量范围和精度等级。
在使用标准数字压力表时，需要注意以下几点：
1、安装和使用前应仔细阅读说明书，了解其使用方法和注意事项。
2、安装时应确保传感器与被测介质充分接触，避免出现泄漏或误差。
3、在使用过程中应定期检查和校准，以确保测量准确性和稳定性。
4、如果出现故障或异常情况，应及时联系专业人员进行维修和更换。
总之，标准数字压力表是一种高精度、高稳定性的压力测量设备，适用于各种工业、科研和医疗等领域的高精度压力测量和控制。
在使用过程中应注意安全和正确使用方法，以确保其测量准确性和稳定性。
压力表的分类及适用范围
压力表的分类及适用范围
以下是 6 条关于压力表的分类及适用范围的内容：
1. 嘿，咱先来说说液柱式压力表呀！你看它就像一个忠实的小卫士，能精准地测量那些压力不大的场景哦。
就好比家里的血压计，不就是用的这种原理嘛！液柱式压力表适用于一些比较温和的压力测量，像测量水管道里的压力，那可真是小能手呢！
2. 然后呢，就是弹性式压力表啦！哇，它可是很厉害的哦。
可以想象它就如同一个超级有弹性的小伙伴，能应对各种压力变化呢。
比如在一些工业设备上，它能准确地告诉我们设备内部的压力情况。
就像汽车的轮胎压力，弹性式压力表就能很好地搞定测量呀！
3. 还有呢，电接点压力表可不能忽视呀！这家伙就像个聪明的信号员，一旦压力达到或超过设定值，就会发出信号。
工厂里的那些大型机器，不就得靠它来时刻提醒我们压力状态嘛！你说它重不重要？
4. 膜盒压力表也是很特别的哟！它就好像一个敏感的小精灵，对微小的压力变化都能察觉。
像是测量一些微小压力的场合，它就能大显身手啦。
比如说测量很精细的仪器内部压力，它绝对能胜任呀！
5. 弹簧管式压力表呢，那可是个老面孔啦！它就如同一个可靠的老兵，一直坚守岗位。
在很多传统的压力测量场景里都有它的身影。
比如常见的蒸汽机上，它能稳定地给出压力数据，多牛呀！
6. 最后说说数字式压力表呀！哇哦，这简直就是压力表里的高科技代表呀！它能那么清晰准确地显示数字，让我们一目了然。
不管是实验室还是一些精密的工作环境，它都是大明星呢！你不觉得它超酷的吗？
我觉得呀，不同类型的压力表都有自己独特的魅力和适用范围，就看我们在什么情况下选择合适的那一个啦！。
压力表的简述
压力表的简述
]
压力仪表,是工业控制和测量过程中常用的设备,压力表分为指针压力表和数显压力表 ,其中指针压力表是靠弹性元件和很高的机械强度来工作的,而数显压力表是靠传感器受压来工作的,随着工业的发展数显压力表备受使用者的青睐,在工业生产环节使用即为广泛.
指针压力表的工作原理是通过内部的弹性敏感元件在压力下发生弹性变形来指示压力数值,指针压力表一般都使用弹簧管,膜片,膜盒及波纹管作为弹性元件,这些弹性元件在发生形变后会通过齿轮传动机构将变形放大,从而显示出相应的压力值.
数显压力表的工作原理是由压力通过压力传感器,由压力传感器传输给芯片再通过显示屏将压力值显示出来,数显压力表一般分为普通数显压力表,精密数显压力表,防爆数显压力表.
压力表所测量出的压力一般都是相对压力,也就是以在气压力作为相对点来进行测量,压力仪表最后所显示的结果也是被测量对象在大气压力条件下所呈现出的压力.
压力表可以分为多个种类,其中按显示方式进行划分可以分为指针压力表和数显压力表.指针压力表精度低,误差大,数显压力表精度高,直观,方便读数.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.产品特色
★品牌SSI
高精度，温补，IP65防护等级， 背光显示，峰值显示，压力归零等 可用于机械式压力表的校准
4.液体与气体的测量与控制
M25-TL
1.产品说明
测量范围：0~40MPa 传感器类型：充油扩散硅 测量精度：±1.0%F.S. 工作温度：-10~+60℃ 显示：4位LCD显示 供电方式：电池供电
2.产品特色
温度补偿，背光显示，峰值显示 多单位互换，压力归零
3.液体与气体的测量
MG-9V（3寸表）
1.产品说明
测量范围：0～50MP多压力单位 可选
1.3气体测量-差压
M50
1.产品说明
差压：两个进压口，--正压（H），负压（L）
测量范围：0~±1in-WC、0~±10in-WC、 0~±100in-WC 压力单位：in-WC、psi、KPa、Pa、mmWC、mBar、in-Hg、mm-Hg、F.S(0~100%) 测量精度：±1.0%F.S. 工作温度：-10~+60℃ 显示：LCD显示 输出：NPN、NPN开关量输出或4-20mA 供电方式：电池供电、DC10-30V、 AC90-230V 防水等级：IP65
4.液体与气体的测量与控制
MG-MD、MG-MDPR （3寸表）
1.产品说明
测量范围：0～50MPa 传感器类型：充油扩散硅 测量精度：±0.25%F.S. 工作温度：-10 ～ +60℃ 显示：4位LCD显示 供电方式：DC10~30V
2.产品特色
★品牌SSI 背光显示、峰值显示、压力归零、单位转换 MG-MD：4~20mA输出 MG-MDPR：4-20mA输出或PNP（NPN）控制
2.产品特色
高精度，温度补偿，多压力单位互换 背光显示，压力归零
1.2气体测量-微压、正负压
M25-TM、 M30-TM
1.产品说明
微压：真空~5000mm水柱(只有一个进压口) 正负压：~±300mm水柱，~± 3000mm水柱 测量精度：±1.0%F.S. 工作温度：-10~+60℃ 显示：4位LCD显示 供电方式：电池供电
数字压力表
沈阳海泰仪表工业有限公司 2012/7/13
数字压力表按功能分类
1.气体测量 1.1 仅显示：M15、M25-TA
1.2 微压、正负压：M25-TM、M30-TM 1.3 差压：M50
2.气体测量与控制
M10、M50
3.液体与气体的测量
M25-CB、M25-TL、MG-9V（3寸）
4.液体与气体的测量与控制
4.液体与气体的测量与控制
M40
1.产品说明
测量范围：0~50MPa 测量精度：±0.5%F.S. 工作温度：-10~+60℃
2.产品特色
3个LED视窗显示，上、下限显示，峰值显示 不锈钢外壳，标准工业用，单位转换 DC10-30V供电，还有220VAC供电（选用） —带继电器，25A容量 开关量输出NPN（PNP），4~20ma输出（选配）
4.液体与气体的测量与控制
M25-ED 1.产品说明
测量范围：0~40MPa 传感器类型：充油扩散硅 测量精度：±1.0%F.S. 工作温度：-10~+60℃ 显示：LED显示 电源：DC10~30V
2.产品特色
防水等级IP65，单位设定、峰值显示 开关输出PNP（NPN）100mA（最大） 可选4-20mA输出
3.液体与气体的测量
M25-CB
1.产品说明
测量范围：0~40MPa
传感器类型：充油扩散硅
测量精度：±1.0%F.S. 工作温度：-10~+60℃ 显示：4位LCD显示 供电方式：电池供电
防水等级：IP65
2.产品特色
温度补偿，IP65防护等级，背光显示 峰值显示，多单位互换，压力归零
3.液体与气体的测量
2.产品特色
低成本，温度补偿，压力归零，两组NPN （PNP）输出，输出可选“迟滞”或“视窗” 模式
2.气体测量与控制
M50 1.产品说明：详见本文档第7页 2.产品特色回顾：
9种压力单位 压力范围： 防水等级：IP65 控制功能： 继电器-容量25A 可以220V交流供电，4~20ma输出 及NPN(PNP) 开关量输出
2.气体测量与控制
M10
1.产品说明
测量范围：-0.1MPa~1MPa 压力单位：psi、bar、Kg/c㎡、KPa、MPa、 inHg、cmHg，Atm 传感器类型：气体扩散硅传感器 测量精度：±1.0%F.S. 工作温度：-10~+60℃ 显示：LCD 2 种显示 输出：NPN、PNP两个开关量输出 供电方式：DC8-30V
产品优势
性价比高 可定制开发（OEM,ODM） 高精度，有温度补偿功能 电池续航能力强，可达2年 变送器与二次仪表的集成，仪表小型化 产品规格品种齐全
具体应用案例
具体应用案例
具体应用案例
自动加油泵
煤气管道设备
具体应用案例
MGS （1寸表）
1.产品说明
测量范围：-0.1MPa~25MPa 传感器类型：充油扩散硅 测量精度：±1.0%F.S. 工作温度：-10~+60℃ 温度补偿：0~50℃ 电源：DC8-30V
2.产品特色
可规划 7 种LCD背光显示， 2组NPN、PNP接点控制,可选4-20mA 作为压力开关，可设定“迟滞模式”和“视 窗模式” 压力归零、多压力换算，温度补偿
2.产品特色
低成本，温度补偿，多单位可选 （PSI、 BAR、MPa、Kg/c㎡）
1.1气体测量-仅显示
M25-TA ：
1.产品说明
测量范围：0~1MPa 传感器类型：气体扩散硅传感器 测量精度：±1.0%F.S. 工作温度：-10~+60℃ 显示：4位LCD显示 供电方式：电池供电 电池寿命：2年，背光1.5年
MGS(1寸)、M25-ED、MG-MD（3寸）、MG-MDPR（3寸）、M40
1.1气体测量-仅显示
M15-CB ：
1.产品说明
测量范围：0~1MPa 传感器类型：气体扩散硅传感器 测量精度：±1.0%F.S. 工作温度：-10~+60℃ 显示：4位LCD显示 供电方式：电池供电 电池寿命：2年，背光1.5年 M15-CD：DC8-30V供电，导线连接，LCD背光显示 M15-ED：DC8-30V供电，导线连接，LED显示
