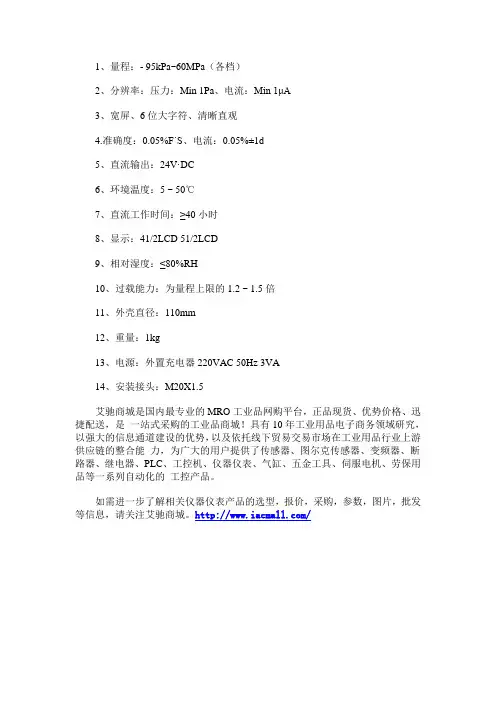

精密数字压力表的参数指标
1、量程：- 95kPa~60MPa（各档）
2、分辨率：压力：Min 1Pa、电流：Min 1μA
3、宽屏、6位大字符、清晰直观
4.准确度：0.05%F˙S、电流：0.05%±1d
5、直流输出：24V·DC
6、环境温度：5 ~ 50℃
7、直流工作时间：≥40小时
8、显示：41/2LCD 51/2LCD
9、相对湿度：≤80%RH
10、过载能力：为量程上限的1.2 ~ 1.5倍
11、外壳直径：110mm
12、重量：1kg
13、电源：外置充电器220VAC 50Hz 3VA
14、安装接头：M20X1.5
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
(情绪管理)CWY系列精密数字压力表使用说明书
CWY系列精密数字压力表使用说明书陕西创威科技有限公司目录一、产品概述 (1)二、技术参数 (1)三、仪表操作面板与按键介绍 (2)四、软件 (2)五、校准方法 (4)六、安装要求 (5)七、使用与维护 (5)八、保管与运输 (5)九、订货须知与技术服务 (6)一、产品概述CWY精密数字压力表是我公司按照国家最新标准研制生产的高精度智能压力测量仪表。
CWY系列数字压力表主要由压力传感器和信号处理电路组成。
采用进口的压力传感器，性能优越，具有精度高、抗腐蚀性、抗冲击、抗震动、低温漂、高稳定性等优点；信号处理电路采用最新的超低功耗处理器、信号处理芯片及电源管理芯片组成。
采用大容量高性能锂电池供电，无需外部电源供电。
该仪表外观精致、小巧、美观，使用操作简单。
CWY系列精密数字压力表按压力特性可分为：表压、差压和绝压三种。
按压力量程可分为：微压、中低压、高压。
主要应用于各级计量部门对各种压力（差压）变送器、普通压力表、血压计等其它压力仪器仪表进行校验。
二、技术参数1．测量范围：(-0.1～250)MPa2．输出信号：4～20mA、RS485、0～5V（可选）3．准确度等级：0.05级、0.1级、0.2级、0.4级4．显示方式：5位数字动态显示＋模拟光柱指示5．过载压力：1.5～2倍的量程6．关闭电流：<20μA7．供电电源：3.6V高能双节锂电池，寿命2到3年8. 介质温度：（-45～120 ）℃9．工作环境：温度：（-20～60）℃；湿度：≤85%RH；校正参比环境:（20±2）℃10．温度补偿范围：（0～50）℃11．防爆级别：ExiaIICT412. 防护等级：IP6513. 过程接口：M20×1.5(外螺纹)，特殊的螺纹接口需要定制三、仪表操作面板与按键介绍采样状态下的功能：“开关”键：开关机功能键。
当仪表不使用时可以关闭，以降低功耗。
用磁笔刷一下此键，2秒内显示该仪表量程的起始点和满量程点，仪表进入测量状态；再刷一下此键，2秒后仪表进入关机状态。
数字压力表
数字压力表数字压力表结合了的微处理技术和先进的模数转换算法，达到高精度、低功耗的要求。
大屏幕液晶显示技术，独特的背景灯技术，使数据在夜晚也能清楚易读。
采纳进口芯片，对仪表数据采集、记忆、测量保持值，手动回零。
外壳采纳不锈钢全密封，耐腐蚀、抗震动，可应用在多种多而杂的环境中。
目录使用说明及故障排出安装尺寸工作原理概述使用说明及故障排出1．本仪表适用于测量无爆炸不安全、不结晶、不凝固的无腐蚀或弱腐蚀作用的液体、气体或蒸汽的压力。
2．仪表的显示部分应避开强光照射，否则会影响液晶屏的寿命。
3．稳定压力下，本仪表可超过测量上限值10%以内使用，但长期超量程使用可能会造成传感器损坏，因此，建议使用时以测量上限值的3/4为宜。
安装尺寸数字显示压力表优势数字显示压力表具有高精度、高稳定性，误差≤1%，内电源、微功耗、不锈钢外壳，防护坚固，美观精致等特点。
数字显示压力表具有以下特点：·接线简单成本低本表只需一个接触器，无需各种保护装置，很大程度上解决了接线难的问题；采纳双稳态掌控电路，所以接触器不会产生抖动，因而不简单损坏接触器和被控设备，同时还降低了成本。
·传统的电接触点压力表必需采纳两个接触器以及多个保护装置才能工作，不仅接线麻烦，而且这些装置都是易损配件，需要常常更换，因此大大加添了使用成本。
·寿命高本表是微电脑数字化仪表，采纳双稳态掌控电路，无触点接触和机械摩擦，可连续工作十余万次。
·传统的电接点压力表采纳触点来掌控上下限，易产生火花和机械摩擦，而且在频繁工作中极易受损，寿命低；更严重的问题是假如触电粘连设备会导致损坏，这样既不能正常工作，又会造成很大的成本损失。
·耐震数字显示压力表能长时间在震动的环境下照常工作，而且显示直观不会造成视觉误差；但传统的电接点压力表无法做到这一点。
工作原理电源部分：（交流220V经过开关电路、变换为）所需的直流电压，再经稳压电路供应所需电路，或（24V）直流电压直接经稳压电路供应所需电路。

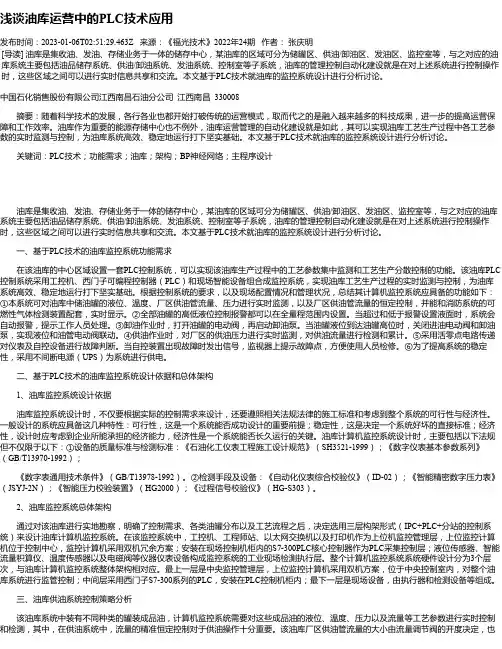

浅谈油库运营中的PLC技术应用
浅谈油库运营中的PLC技术应用发布时间：2023-01-06T02:51:29.463Z 来源：《福光技术》2022年24期作者：张庆明[导读] 油库是集收油、发油、存储业务于一体的储存中心，某油库的区域可分为储罐区、供油/卸油区、发油区、监控室等，与之对应的油库系统主要包括油品储存系统、供油/卸油系统、发油系统、控制室等子系统，油库的管理控制自动化建设就是在对上述系统进行控制操作时，这些区域之间可以进行实时信息共享和交流。
本文基于PLC技术就油库的监控系统设计进行分析讨论。
中国石化销售股份有限公司江西南昌石油分公司江西南昌 330008摘要：随着科学技术的发展，各行各业也都开始打破传统的运营模式，取而代之的是融入越来越多的科技成果，进一步的提高运营保障和工作效率。
油库作为重要的能源存储中心也不例外，油库运营管理的自动化建设就是如此，其可以实现油库工艺生产过程中各工艺参数的实时监测与控制，为油库系统高效、稳定地运行打下坚实基础。
本文基于PLC技术就油库的监控系统设计进行分析讨论。
关键词：PLC技术；功能需求；油库；架构；BP神经网络；主程序设计油库是集收油、发油、存储业务于一体的储存中心，某油库的区域可分为储罐区、供油/卸油区、发油区、监控室等，与之对应的油库系统主要包括油品储存系统、供油/卸油系统、发油系统、控制室等子系统，油库的管理控制自动化建设就是在对上述系统进行控制操作时，这些区域之间可以进行实时信息共享和交流。
本文基于PLC技术就油库的监控系统设计进行分析讨论。
一、基于PLC技术的油库监控系统功能需求在该油库的中心区域设置一套PLC控制系统，可以实现该油库生产过程中的工艺参数集中监测和工艺生产分散控制的功能。
该油库PLC 控制系统采用工控机、西门子可编程控制器（PLC）和现场智能设备组合成监控系统，实现油库工艺生产过程的实时监测与控制，为油库系统高效、稳定地运行打下坚实基础。
根据控制系统的要求，以及现场配置情况和管理状况，总结其计算机监控系统应具备的功能如下：①本系统可对油库中储油罐的液位、温度、厂区供油管流量、压力进行实时监测，以及厂区供油管流量的恒定控制，并能和消防系统的可燃性气体检测装置配套，实时显示。
ACD-200精密数字压力表
ACD-200精密数字压力表产品简述：ACD-200精密数字压力表是我公司最新改良的微功耗智能仪表。
它采用了最先进微功耗器件以及完善的软件技术，内置锂电池可连续工作5～8年，无需接入外电；它采用大屏幕宽视角段码液晶显示窗 , 读数十分醒目、直观。
外形具有径向、轴向和盘装可选。
应用:* 用于校验压力（差压）变送器、精密压力表、普通压力表、血压计等其它压力仪器仪表* 精度达到0.05级，满足高精度压力采集需求* 满足腐蚀性、冲击性、震动性等场所压力采集需求* 替代指针精密压力表，可做标准压力表* 满足各行业的计量检测标准仪表需求特点：* 测量精度高达0.05级* 磁笔感应式按键设计* 直观显示压力百分比棒形图* 采集速度可设置* 抗电磁和射频干扰技术* 超级电源管理技术电池寿命可达5～8年终身免换电池* 零点自稳技术* 温度补偿技术技术数据：1．测量范围：表压：-100kPa ~ 0 ~ 1kPa~ 260MPa差压： 0~500Pa~3.5MPa绝压： 0~10kPa~60MPa2．精度等级： 0.05级、0.1级、0.2级、0.5级3．显示方式： 5位数字动态显示，百分比棒形图4．过载压力： 1.5-3倍的量程，视测量范围而定5．内置电源： 3.6V高能锂电池6．介质温度： -40℃～85 ℃7．工作环境：温度：-30℃～60℃；湿度：＜90%温度：0℃～50℃（0.05级使用温度）；湿度：＜90%校正参比环境: 20℃±2℃8．防爆级别：ExiaIIBT49．过程连接：M20×1.5（外螺纹）或根据用户要求10．可选附件：高档铝合金手提箱外形尺寸：（单位：mm）轴向安装径向安装分体盘装产品选型表：。
2024年二级建造师-机电工程继续教育习题和答案
2024年二级建造师--机电工程继续教育习题和答案第一章：施工技术第一课：焊接设备和焊接材料的分类及选用1.常规钨极惰性气体保护焊使用的接头范围为（B）mm。
A.0.1~2.0B.0.5~4.0C.0.3~3.0D.0.5~3.02.集机械、计算机、传感器、人工智能等众多高科技于一体的现代化、自动化设备是（D）。
A.电渣焊设备B.埋弧焊设备C.焊条电弧焊设备D.焊接机器人3.焊条可以按（ABCE）等进行分类。
A.药皮成分B.用途C.熔渣性质D.材料E.特殊性能4.钨极是焊接过程中不可或缺的电极材料，根据其成分和特性的不同，我们可以将其分为（ACE）几种。
A.钍钨极B.铥钨极C.纯钨极D钇钨极E.铈钨极5.钍钨极具有较高的热电子发射能力和耐熔性，引弧容易，所需空载电压低，不易烧损使用寿命长。
（√）第二课:焊接方案和焊接工艺1.在进行钢结构焊接时，根据焊接难度，将其分为（A）个等级。
A.四B.五C.六D.七2.钨极气体保护焊的焊接变形小，特别适合焊接（D）mm以下的薄板材料。
A.3.5B.3C.2.5D.1.53.根据施焊时焊缝在空间所处的位置，可以将其分为（BCDE）等形式。
B.平焊缝C.立焊缝D.横焊缝E.仰焊缝4.决定焊接线能量的关键参数有(BCD)。
A.焊接缝隙B.焊接速度C.焊接电流D.电弧电压E.焊接尺寸5.焊条电弧焊的生产效率高，焊接成本低，焊缝抗锈蚀能力强，焊接过程也易于控制质量。
（×）第三课:消防工程施工技术1.在消防管道安装完成后，需要进行水压试验，试验压力要达到设计压力的(C)倍。
A.2B.5C.1.5D.32.为了保证自动喷水灭火系统的正常运行，管道横向安装时需要设置(B)的坡度，这样可以让水流顺畅地流向排水管。
A.1%~2%B.2%~5%C.3%~5%D.4%~5%3.消火栓系统的施工主要包括施工准备、干管安装、立管、支管安装、箱体稳固、附件安装等步骤，最后还要进行(ABCD)，以确保消火栓系统能在紧急情况下顺利使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ACD-200精密数字压力表
产品简述：
ACD-200精密数字压力表是我公司最新改良的微功耗智能仪表。
它采用了最先进微功耗器件以及完善的软件技术，内置锂电池可连续工作5～8年，无需接入外电；它采用大屏幕宽视角段码液晶显示窗 , 读数十分醒目、直观。
外形具有径向、轴向和盘装可选。
应用:
* 用于校验压力（差压）变送器、精密压力表、普通压力表、血压计等其它压力仪器仪表
* 精度达到0.05级，满足高精度压力采集需求
* 满足腐蚀性、冲击性、震动性等场所压力采集需求
* 替代指针精密压力表，可做标准压力表
* 满足各行业的计量检测标准仪表需求
特点：
* 测量精度高达0.05级
* 磁笔感应式按键设计
* 直观显示压力百分比棒形图
* 采集速度可设置
* 抗电磁和射频干扰技术
* 超级电源管理技术电池寿命可达5～8年终身免换电池
* 零点自稳技术
* 温度补偿技术
技术数据：
1．测量范围：表压：-100kPa ~ 0 ~ 1kPa~ 260MPa
差压： 0~500Pa~3.5MPa
绝压： 0~10kPa~60MPa
2．精度等级： 0.05级、0.1级、0.2级、0.5级
3．显示方式： 5位数字动态显示，百分比棒形图
4．过载压力： 1.5-3倍的量程，视测量范围而定
5．内置电源： 3.6V高能锂电池
6．介质温度： -40℃～85 ℃
7．工作环境：温度：-30℃～60℃；湿度：＜90%
温度：0℃～50℃（0.05级使用温度）；湿度：＜90%
校正参比环境: 20℃±2℃
8．防爆级别：ExiaIIBT4
9．过程连接：M20×1.5（外螺纹）或根据用户要求
10．可选附件：高档铝合金手提箱
外形尺寸：（单位：mm）
轴向安装径向安装
分体盘装产品选型表：。
